Sådan bruges BIM-links i FM

Denne artikel omhandler BIM-links i Dalux FM. Vi vil se på, hvordan de oprettes, og hvordan de kan bruges til oprette assets.

BIM-links er en avanceret funktion, der bruges til at oprette BIM-instanser ud fra egenskaber i BIM-modellen. Du kan derefter generere assets i din Dalux FM-instans fra BIM-instanserne.

BIM-links påvirker hele Dalux FM-instansen. Når der uploades nye modeller, vil der også blive oprettet nye BIM-instanser fra BIM-links.

BIM-links i FM er kun tilgængelige med BIM og Documentation Pro.

Sådan opretter og administrerer du BIM-links

For at bruge BIM-links skal der være mindst én BIM-model uploadet til Dalux FM-instansen. Modeller kan uploades som IFC-filer eller importeres fra BIM-software som f.eks. Autodesk Revit.

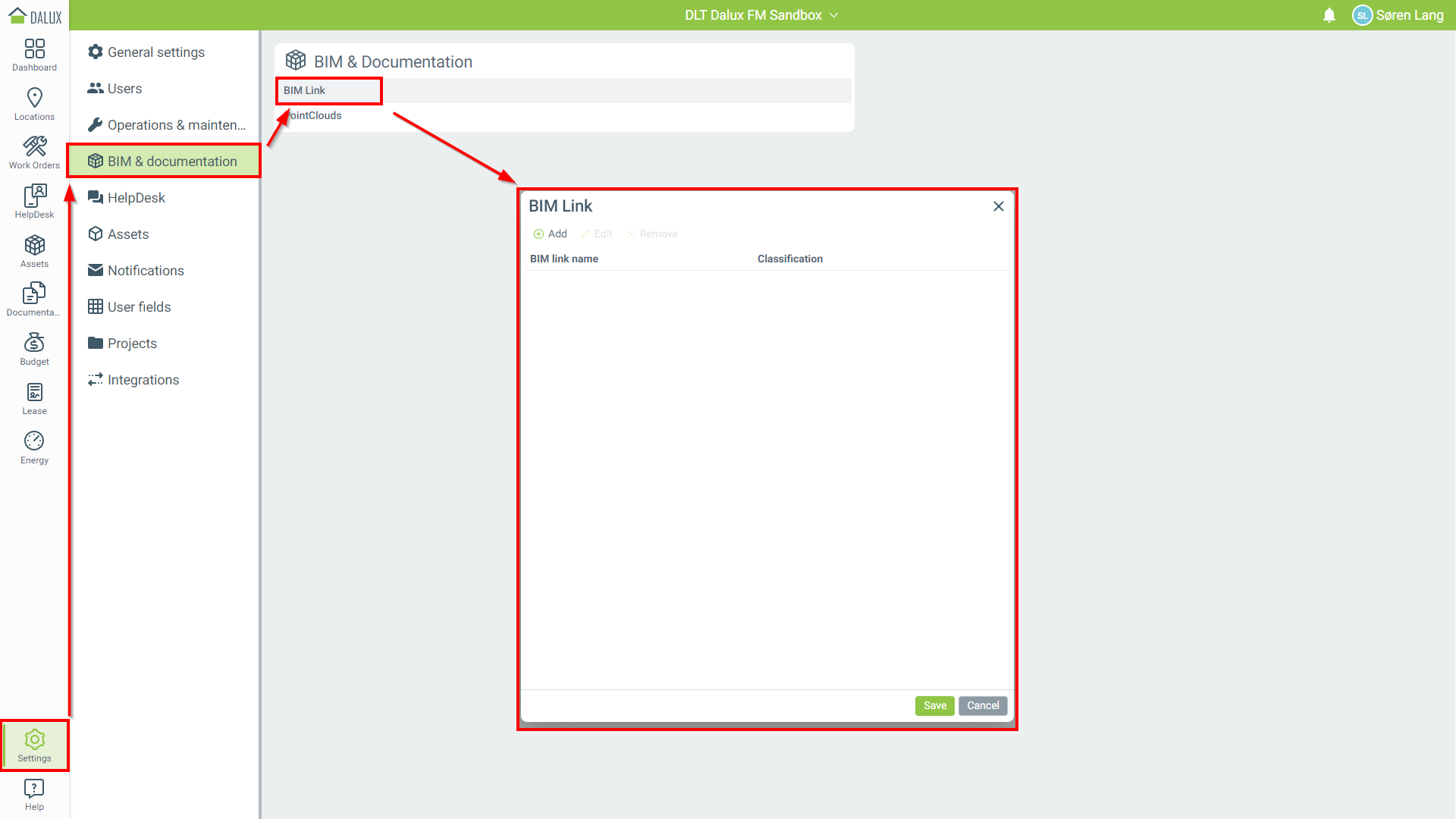

For at oprette et BIM-link, gå til:

Indstillinger BIM & dokumentation 'BIM-Link'.

Dette åbner et nyt vindue, hvor BIM-links oprettes, administreres og fjernes.

For at oprette et BIM-link, klik på Tilføj. Dette åbner et nyt vindue.

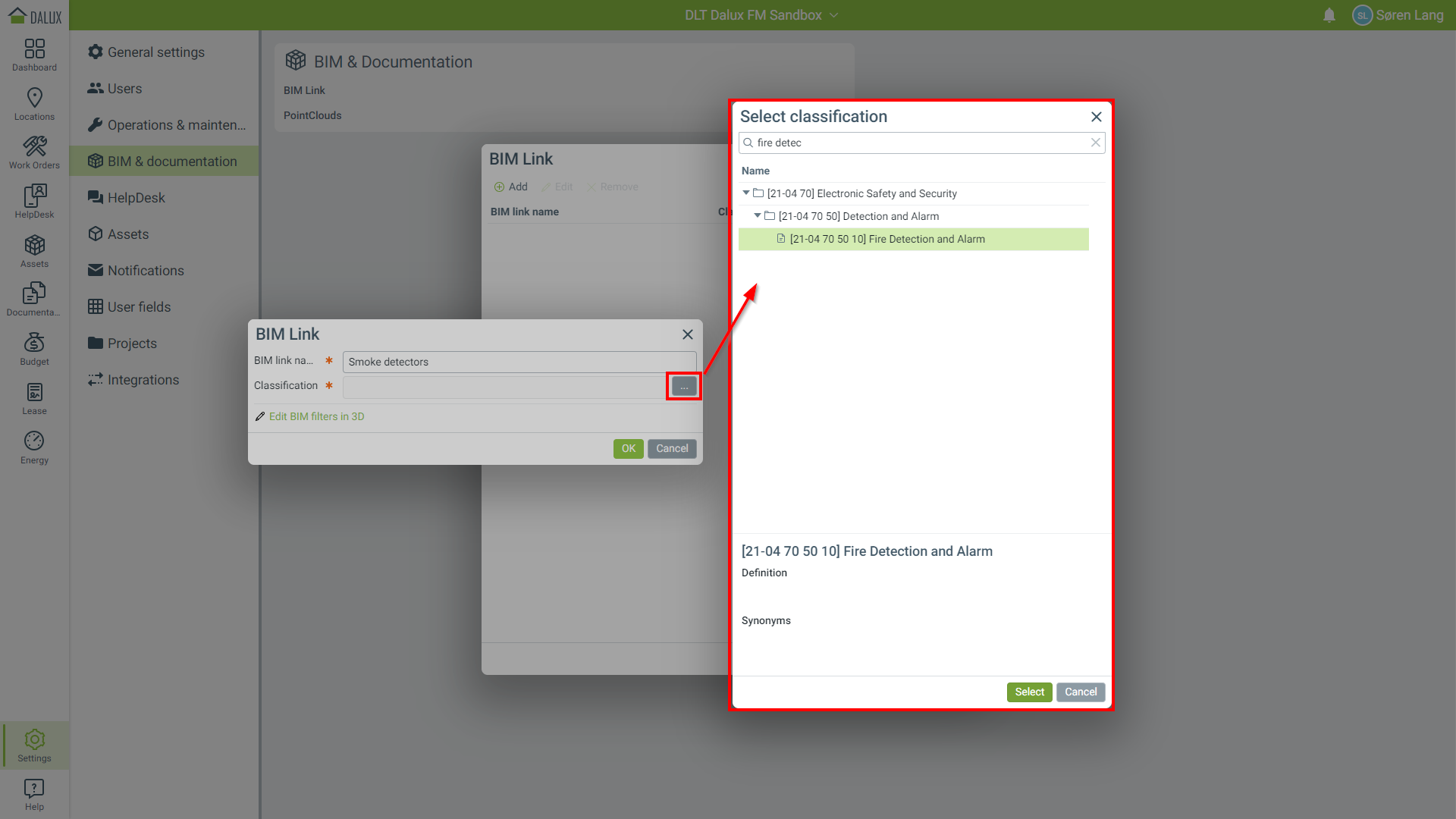

Et BIM-link skal navngives, have en klassifikation og have et BIM-filter. Indtast et navn, og vælg en klassifikation fra listen over klassifikationer i Dalux FM-instansen.

Det næste trin er at oprette et BIM-filter til BIM-linket. For at gøre dette, klik på Rediger BIM filtre i 3D.

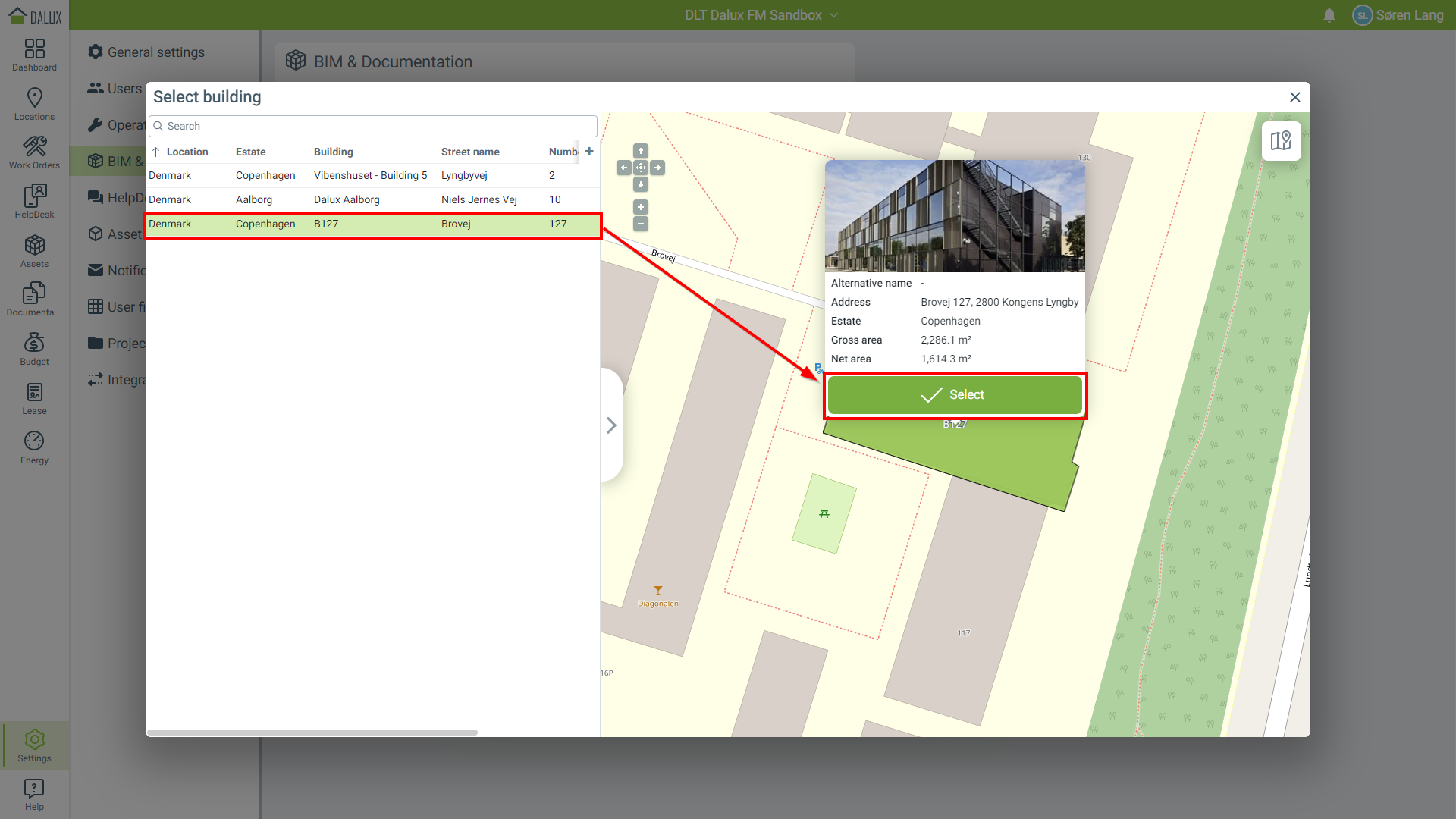

Dette åbner et nyt vindue, hvor bygninger med uploadede BIM-modeller vil blive vist. Vælg den passende bygning fra listen, enten ved at dobbeltklikke eller klikke på Vælg med bygningen markeret.

Bygningen åbner i BIM-vieweren. Du kan søge ved hjælp af filtre eller manuelt navigere i 3D-modellen og finde det objekt, du ønsker at oprette et BIM-link til.

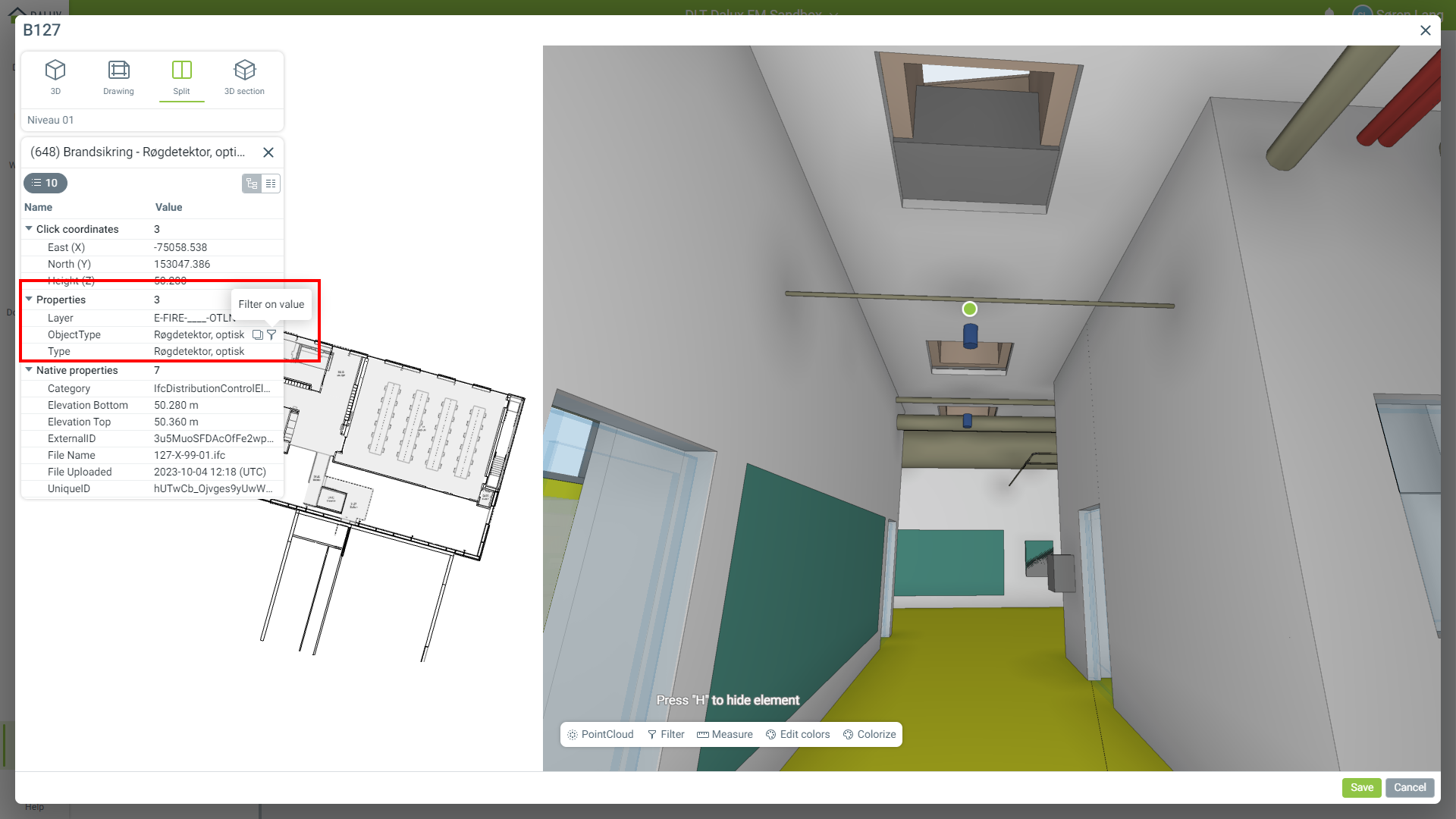

I dette tilfælde klikker vi på en røgalarm i BIM-modellen og filtrerer på egenskaben 'ObjectType'.

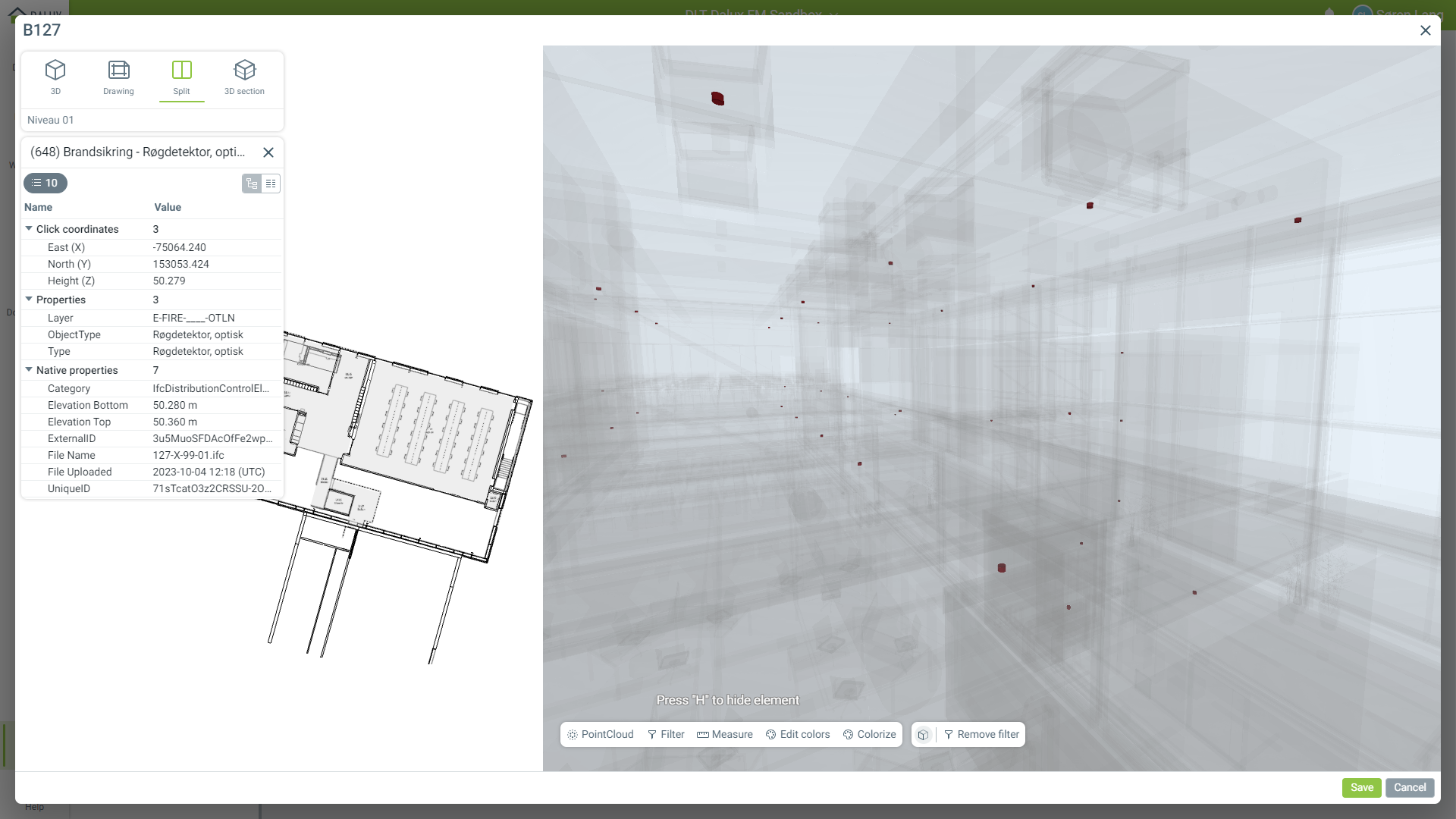

Dette isolerer alle BIM-objekter i modellen med denne egenskab. I dette tilfælde er dette tilstrækkeligt til vores filter, men du kan specificere BIM-linket yderligere ved at oprette et filter med flere parametre.

Klik på 'Gem' for at gemme filteret til BIM-linket.

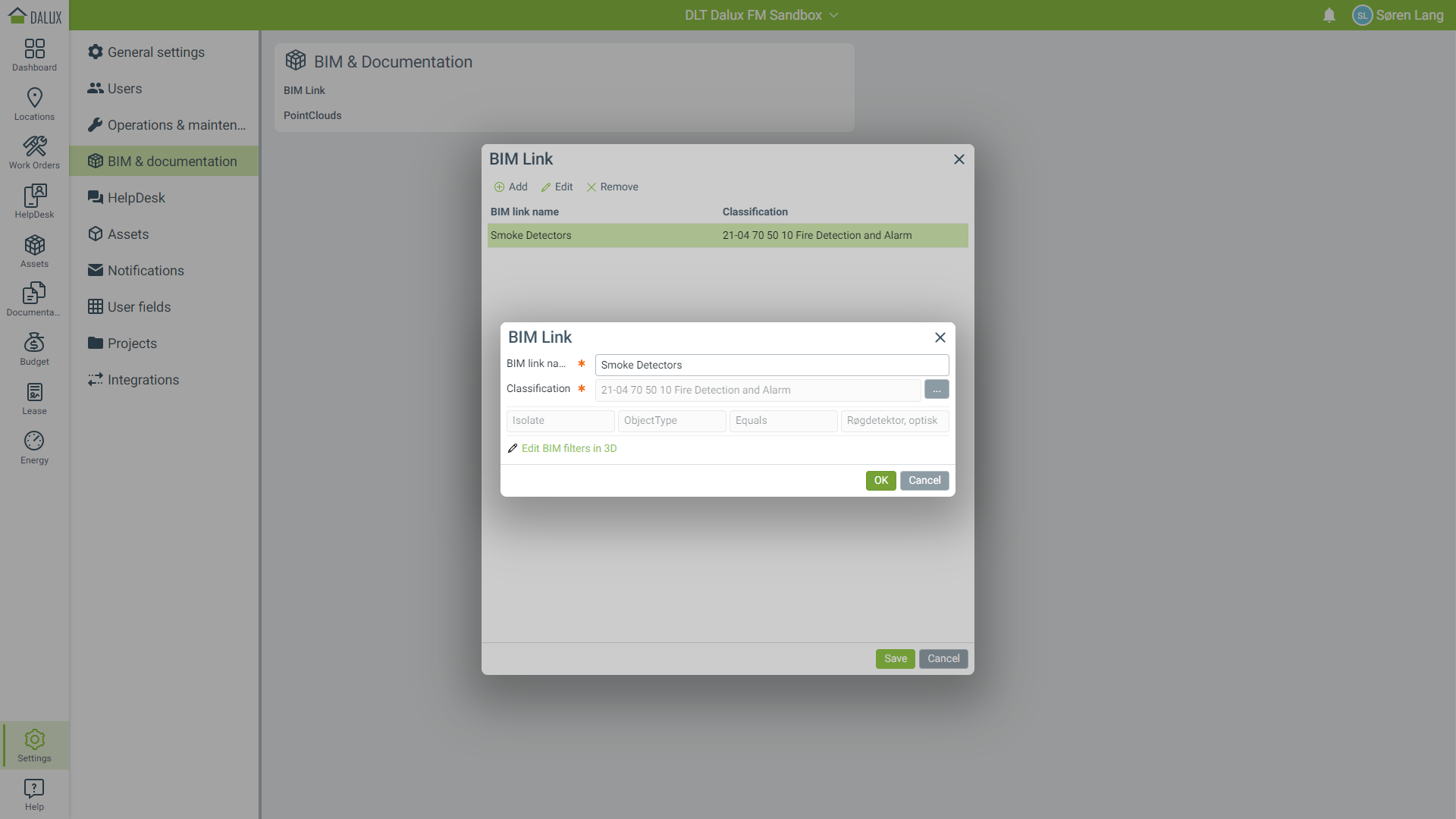

Tilbage i BIM-link vinduet kan du klikke på 'OK' for at gemme BIM-linket eller redigere det, du måtte have brug for. Efter at have klikket på 'OK' skal du sørge for at klikke på 'Gem' for at gemme dit arbejde.

Dit BIM-link er nu oprettet. Hvis du har brug for at redigere eller fjerne BIM-links, kan du bruge Rediger eller Fjern knapperne, når du vælger BIM-Linket fra listen.

Sådan bruger du BIM-links med assets

BIM-links tilføjes automatisk som BIM-instanser i Assets menuen i sidebjælken. Disse kan så bruges til at oprette nye assets. For at gøre dette, gå til:

Assets BIM instanser Nye BIM-instanser.

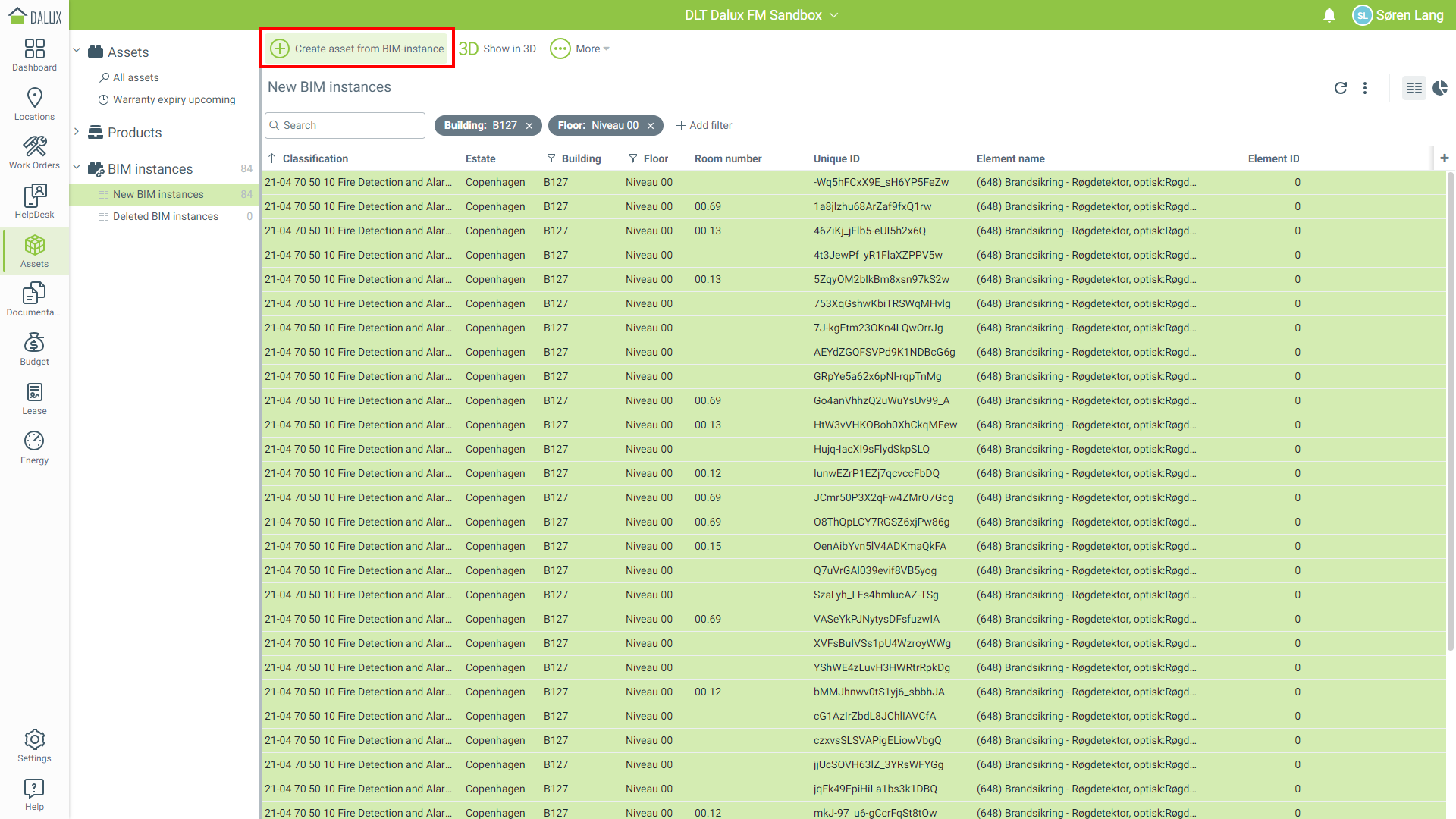

Du vil se en listevisning af BIM-instanserne. Du kan bruge filtrene til at indsnævre listevisningen.

Du kan vælge en eller flere BIM-instanser og oprette en ny bygningsdel ved at klikke på Opret ny asset fra BIM-Instans, i værktøjslinjen.
