Denne artikel dækker over Tekla pluginnet til Dalux.
Indholdsfortegnelse
Hent pluginnet

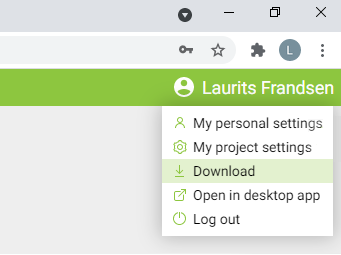

Download og installer først Tekla pluginnet. Du kan finde det i øverste højre hjørne ved at klikke på dit navn:
(Klik på billedet for at forstørre det)
Se artiklen om, hvordan du henter plugins her: Downloads
Importér fra Tekla
Med pluginnet installeret er vi nu klar til at overføre vores Tekla projekt til Dalux.

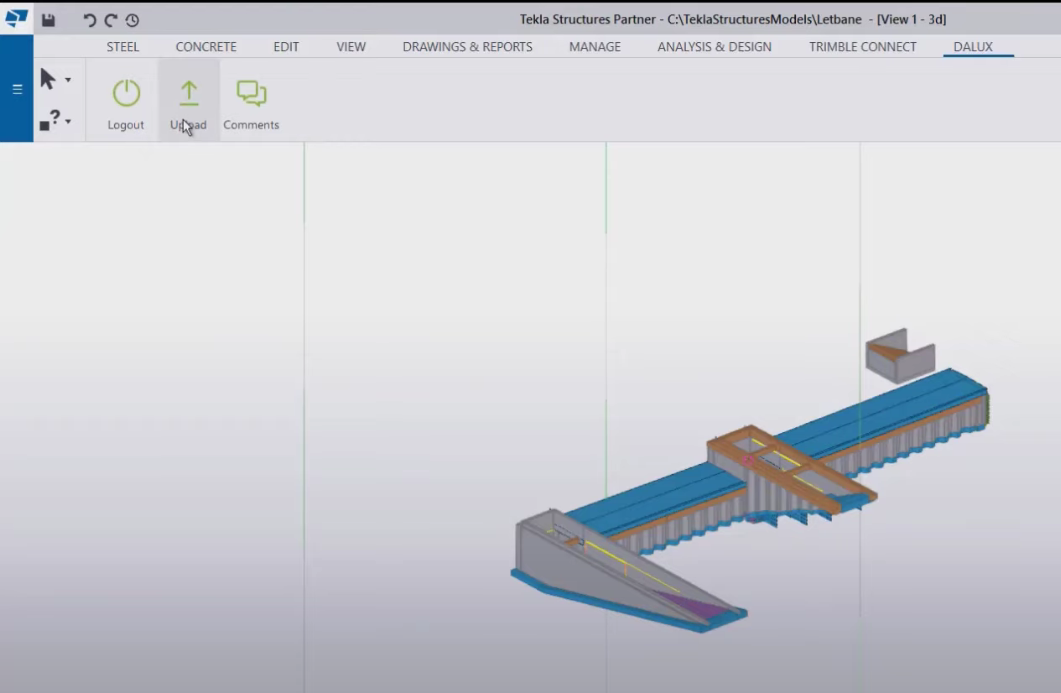

Du vil se et nyt sidehoved kaldet 'DALUX' i Tekla. Klik på det og derefter Upload for at starte processen.
(Klik på billedet for at forstørre)

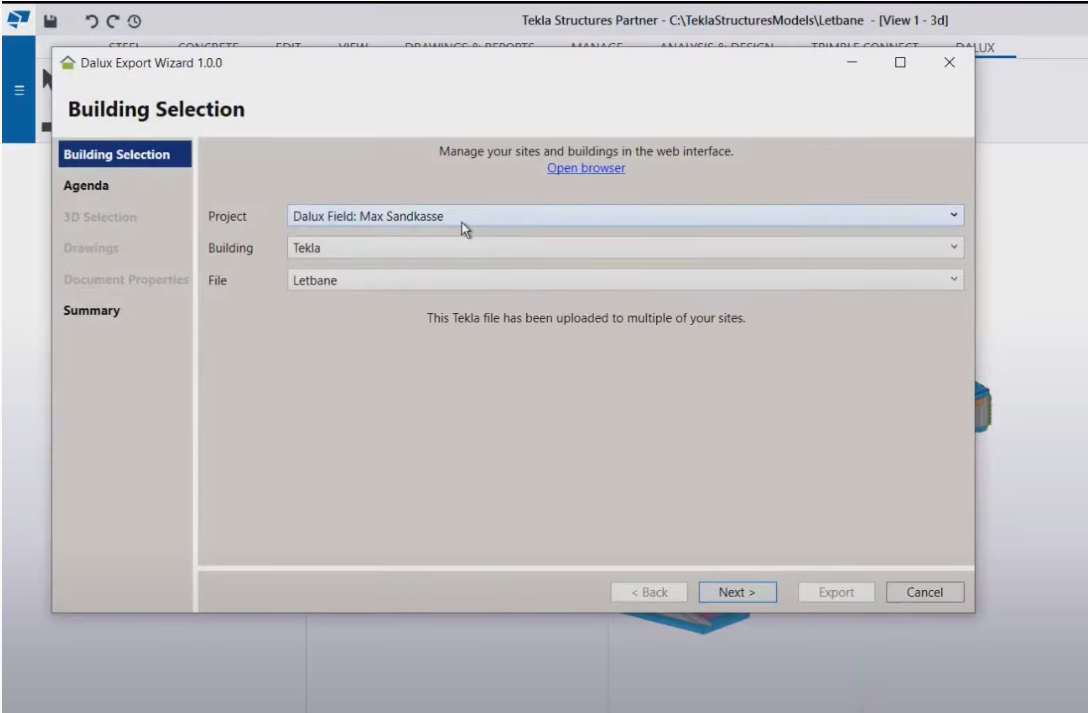

Først skal du definere, hvilket projekt denne model skal uploades til, samt hvilken bygning eller område denne fil skal placeres i - dette kan indstilles i opsætningen i Dalux, hvor du også kan oprette en ny bygning i det projekt, du uploader til.
(Klik på billedet for at forstørre)

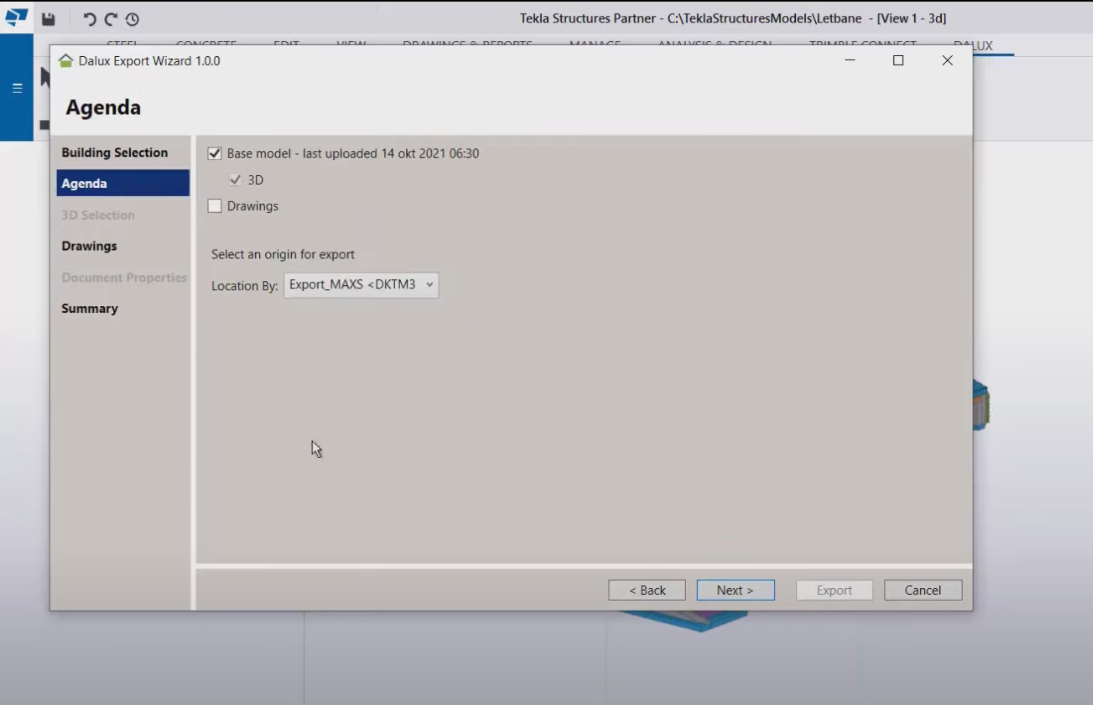

I det næste trin skal vi afgøre, om tegninger skal uploades, og om vi skal inkludere vores projekt model.
(Klik på billedet for at forstørre)

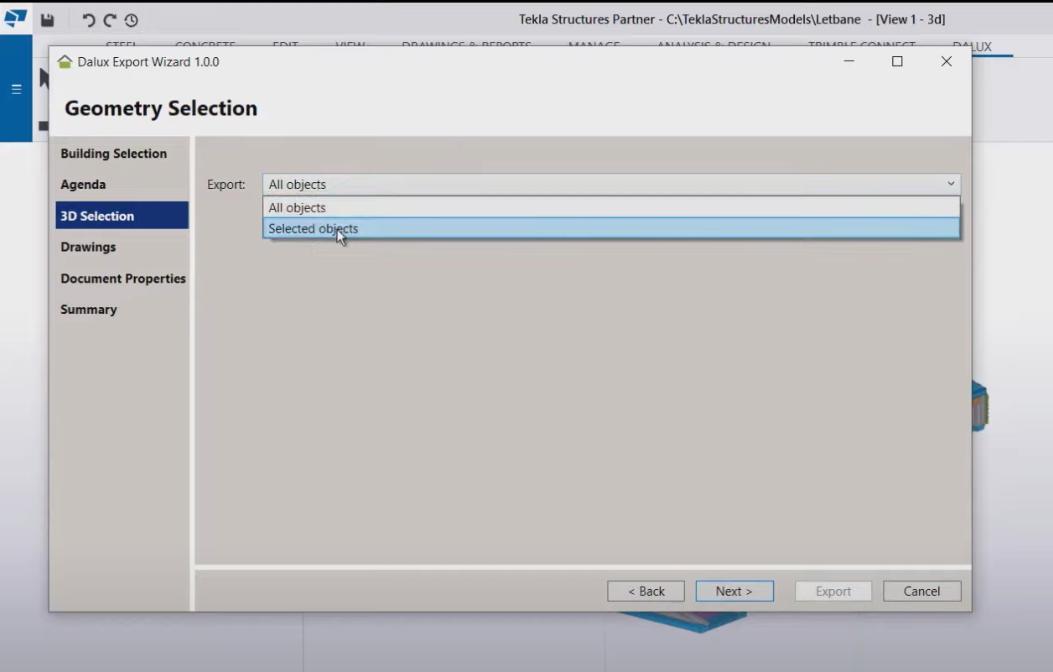

I det næste trin kan vi afgøre, præcis hvad vi ønsker at uploade. Vi kan vælge at uploade alle objekter, eller vi kan uploade udvalgte objekter.
Hvis vi beslutter at uploade 'Udvalgte objekter', skal vi derefter vælge objekterne i Tekla - se det næste trin for mere information.
(Klik på billedet for at forstørre det)

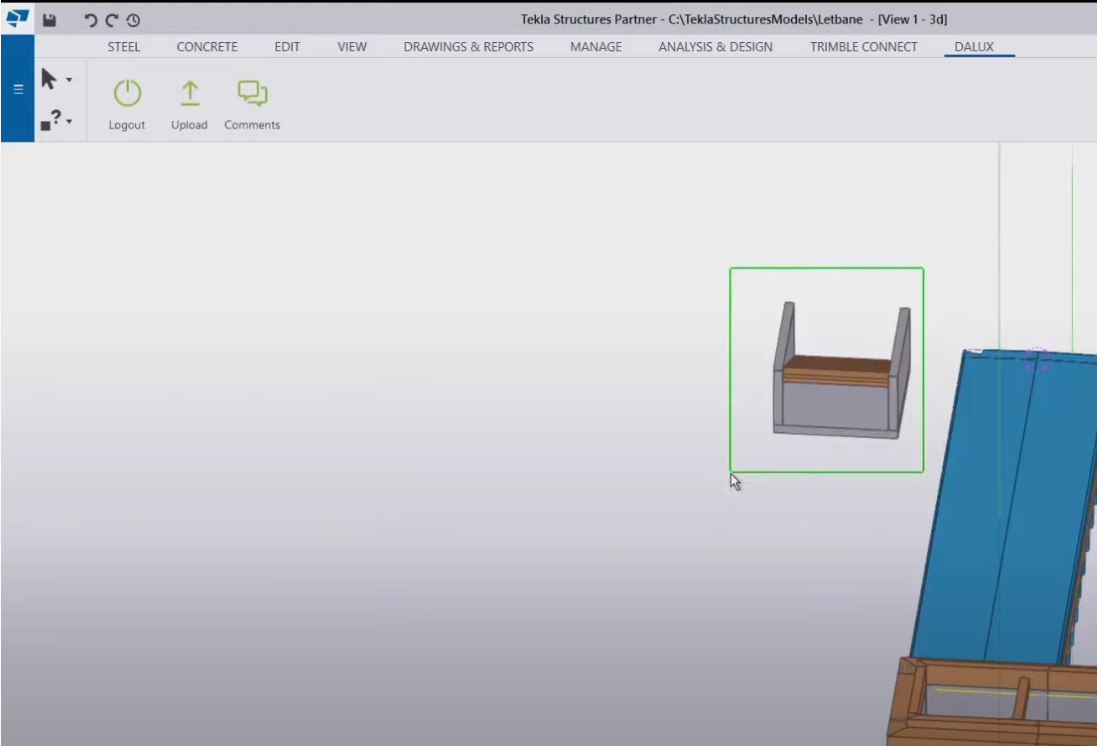

Vi kan vælge objekter til upload ved at markere dem - når markeret vil dialogboksen vises igen, og vi kan derefter fortsætte til det næste trin.
(Klik på billedet for at forstørre)

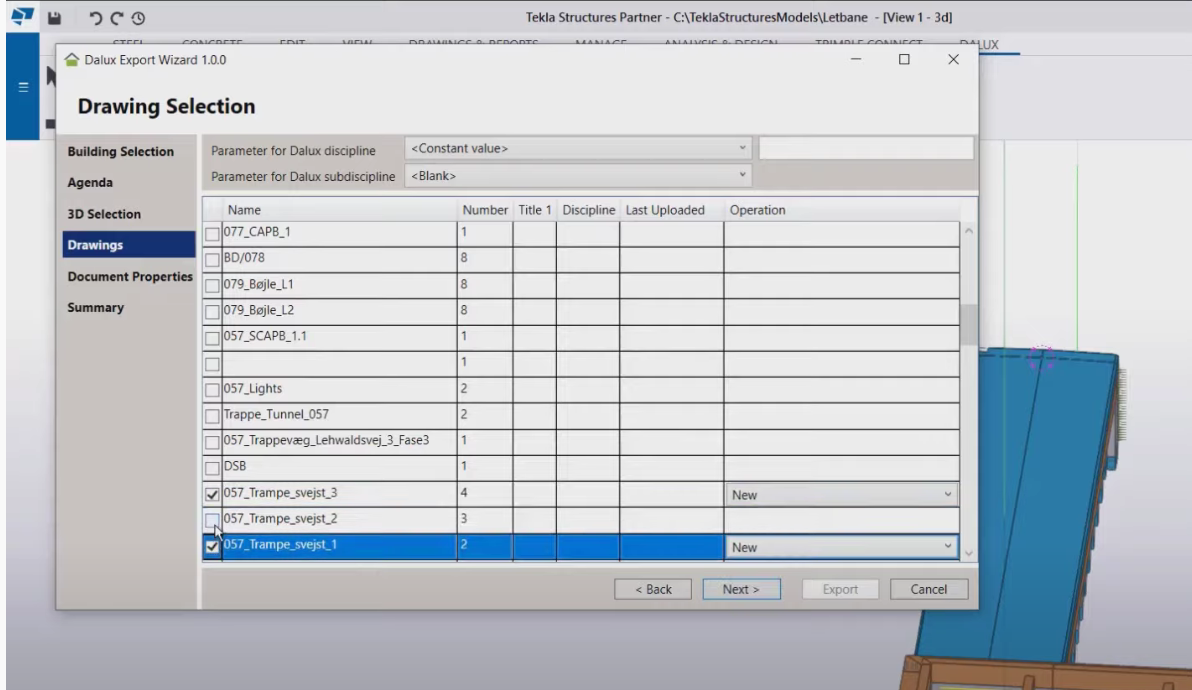

I dette skridt skal vi specificere, hvilke tegninger der skal uploades, samt hvilken mappe lokationen i Dalux det skal være i.
(Klik på billedet for at forstørre)
