Denne artikel vil vise, hvordan man laver snit og målinger ved hjælp af Lokationer modulet.
Sådan laver du snit
Horisontale eller vertikale snit

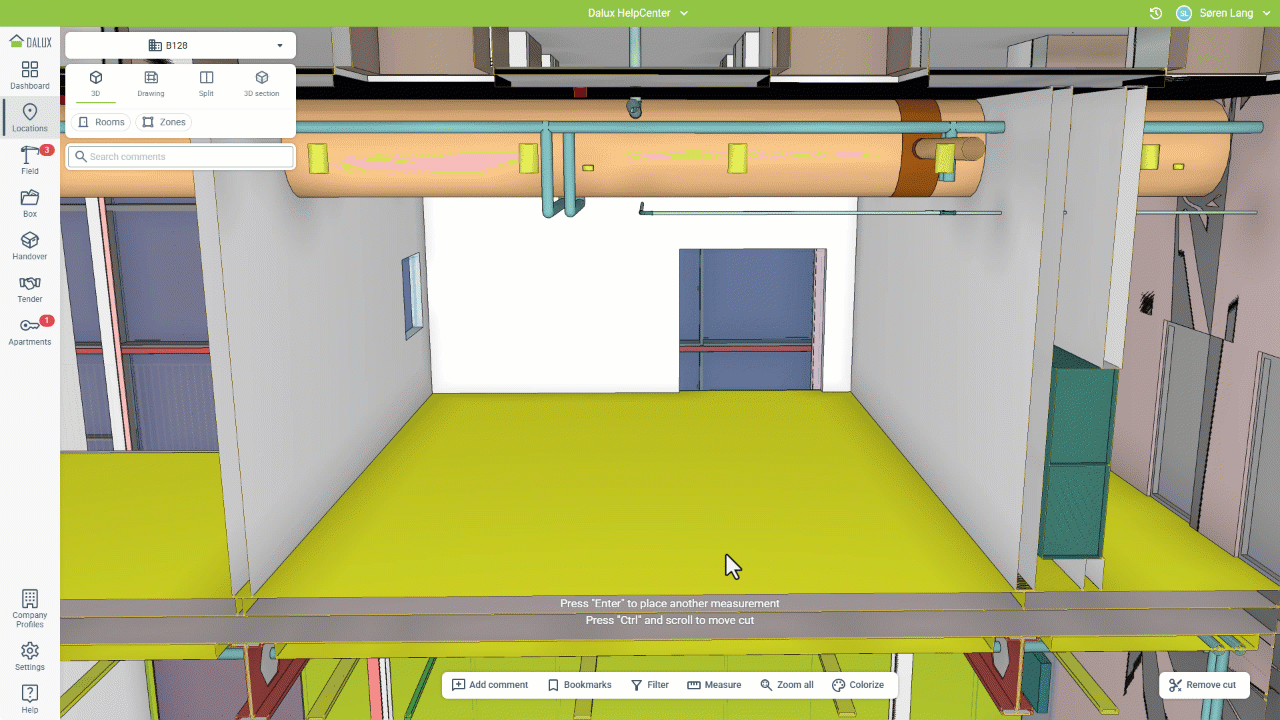

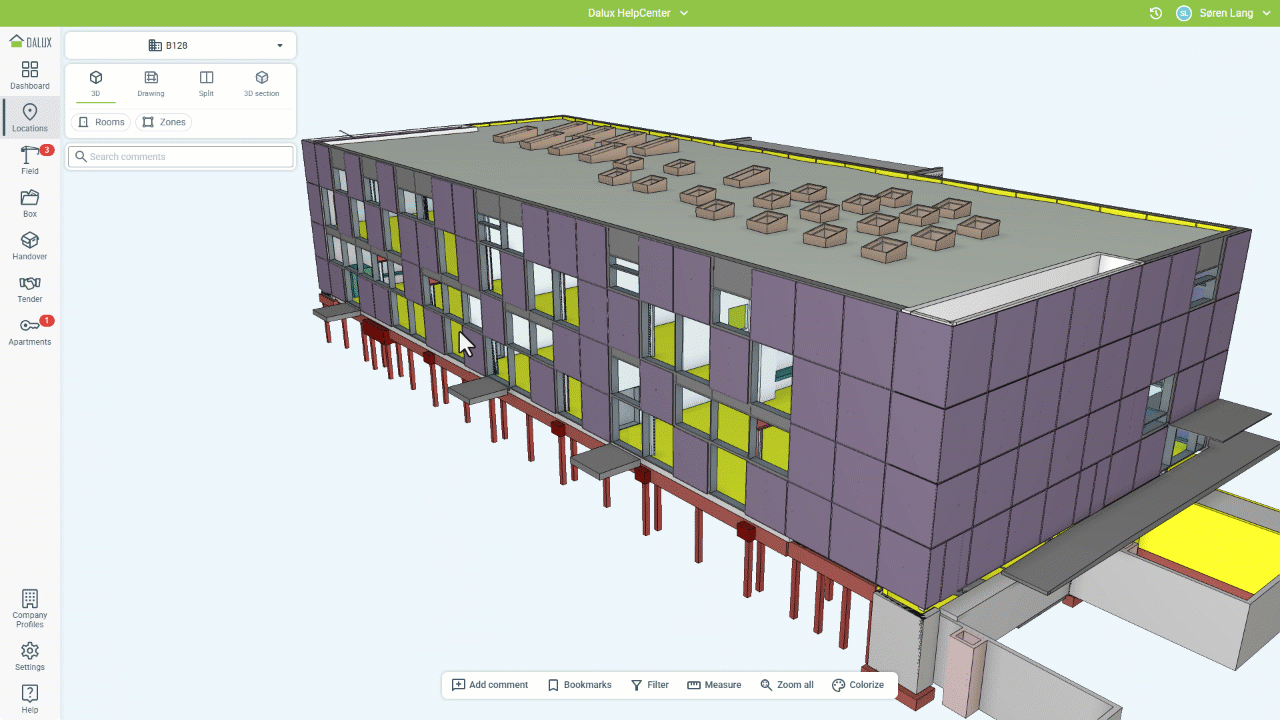

For at lave et snit i en model, gå til Lokationer, og vælg bygningen. Klik på et element i modellen, som vil være dit udgangspunkt for snittet. Derefter klikker du på
-ikonet.
Hvis du klikker på et horisontalt element, vil din model blive skåret horisontalt. Hvis du klikker på et vertikalt element, vil din model blive skåret vertikalt.
For at fjerne snittet, klik Fjern snit.
Tips og tricks

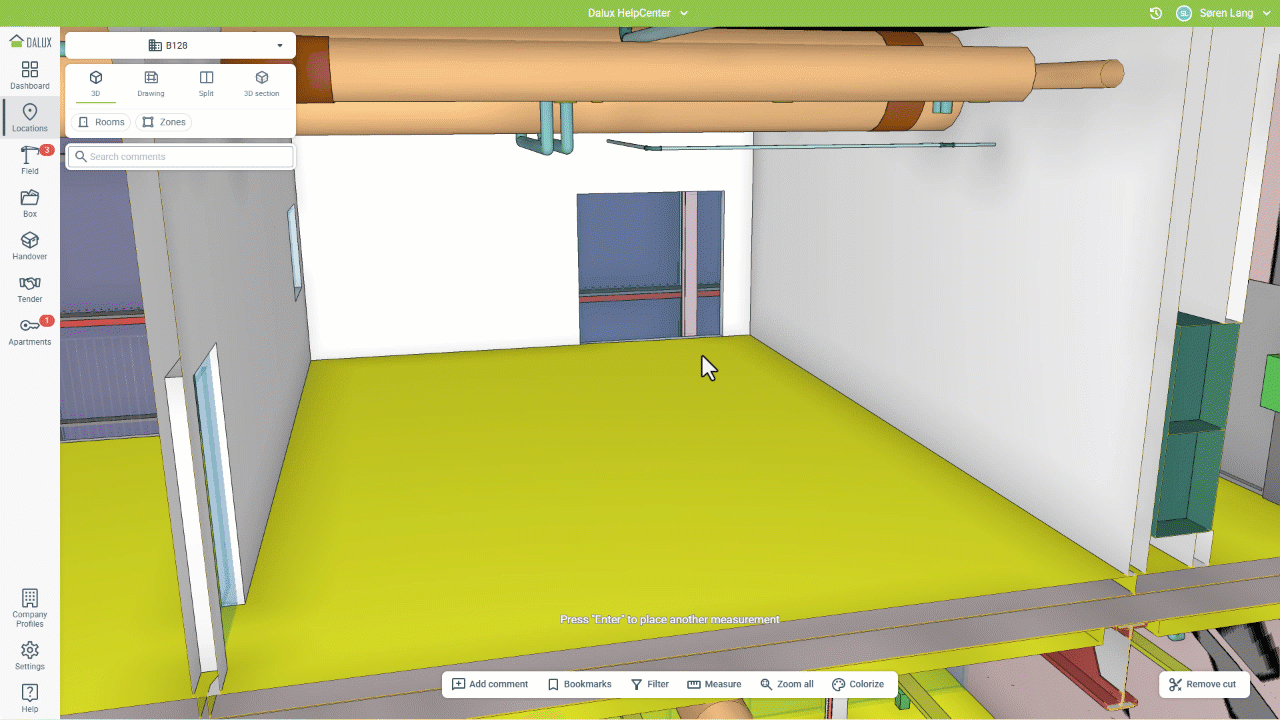

Du kan også bruge CTRL+ scrollhjulet for at flytte snittet op eller ned.
Du kan oprette flere snit på samme tid.
Boks-snit
Hvis du ønsker at skære i flere retninger på én gang, kan du bruge et boks-snit.
For at gøre dette, klik på et element, og klik under
Snit. Vælg derefter 'Boks-snit'.
Dette opretter et boks-snit, som kan justeres ved hjælp af de forskellige retningpile. For at fjerne snittet, klik Fjern snit.
Ignorér snit
Du kan ignorere et snit for en modelfil eller en specifik kategori for at få mere kontekst for disse elementer. For at gøre dette, efter du har lavet et Snit, vælg et element og klik på enten 'Ignorér kategori' eller 'Ignorér fil' for at ekskludere dem fra snittet og isolere elementerne.
- Ignorér kategori: ekskluderer alle elementer fra denne kategori fra snittet
- Ignorér fil: ekskluderer alle elementer fra filen af det valgte objekt fra snittet
Det viste eksempel ignorerer filen af MEP-modellen fra snittet:
Dette fungerer for alle snitmetoder nævnt ovenfor.
Sådan laver du målinger i 3D
Tips og tricks
Prøv at bruge disse genveje for at gøre din arbejdsgang hurtigere:
- Mellemrum sætter visningen vinkelret for 2D-snit
- Ctrl+Z for at fortryde den seneste måling
- 'Enter' for at aktivere det senest brugte måleværktøj
- 'Esc' for at afslutte målefunktionen
- Klik på pilene på en måling for at ændre målingen

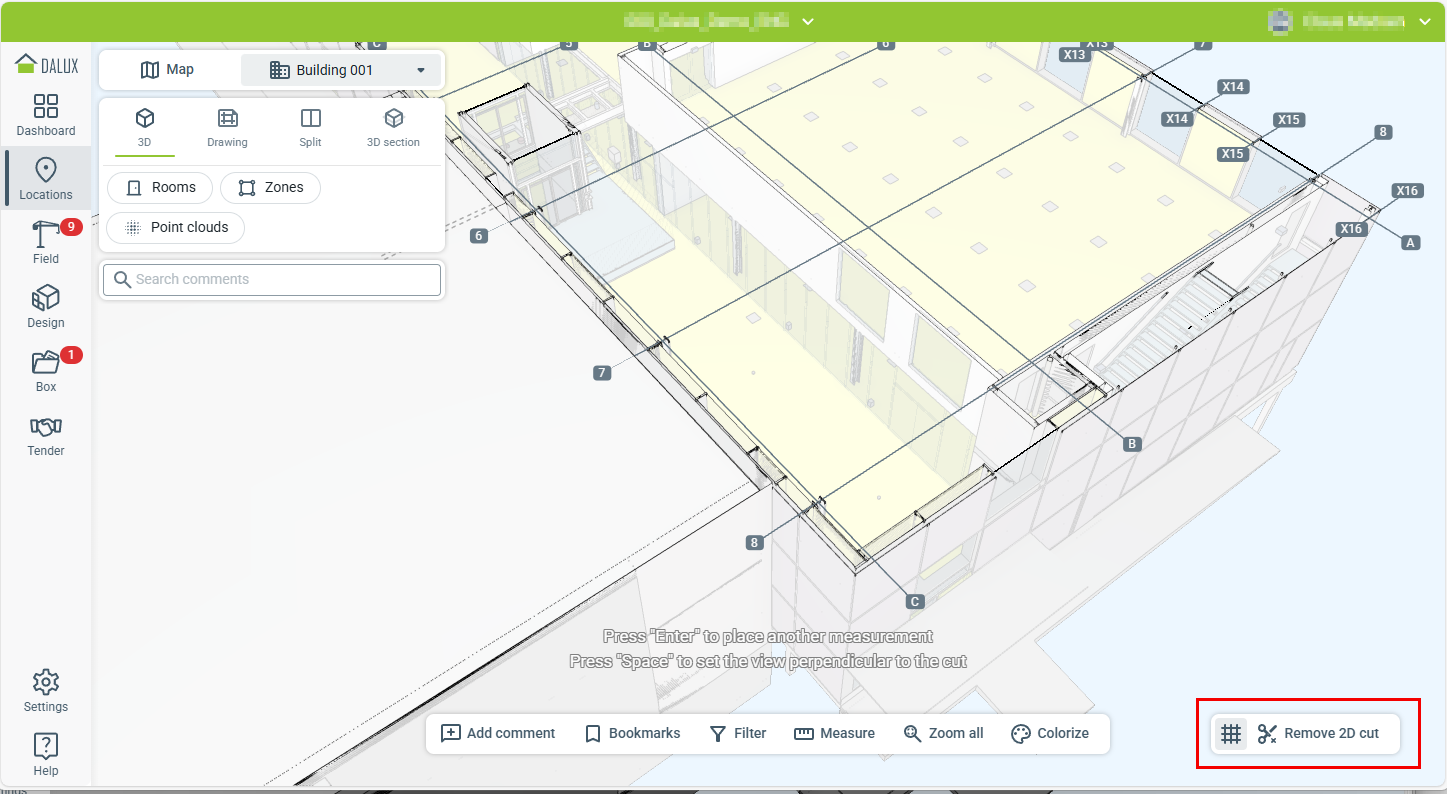

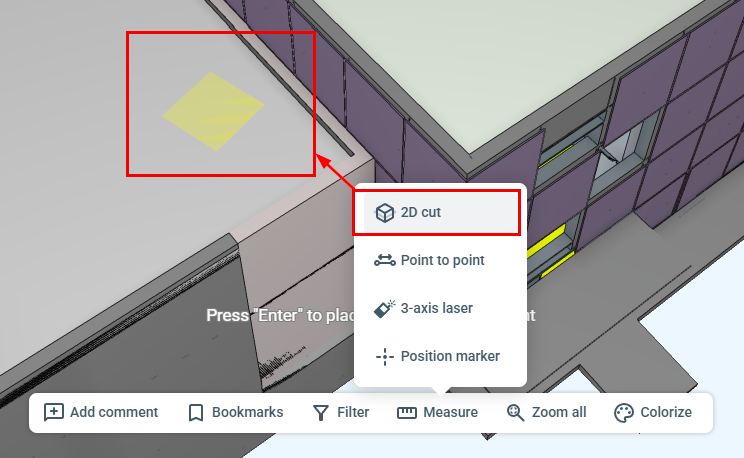

2D-snit
Før du måler i 3D, kan du oprette et 2D-snit gennem et vilkårligt plan, hvilket sikrer, at alle målinger bliver foretaget inden for det plan.
Gå til Lokationer og find det element, du vil måle
Mål
2D-snit
Vælg et vilkårligt plan.
Dette vil skabe et snit langs det valgte plan, hvilket sikrer, at alle 3D-målinger snappes til de elementer, der krydses af snittet. Hvis modullinjerne er synlige, vil 3D-målinger også snappe til dem.
I nederste højre hjørne skal du klikke på for at skifte modullinjerne til/fra, eller vælg
Fjern 2D-snit for at fjerne snittet og alle opmålinger.

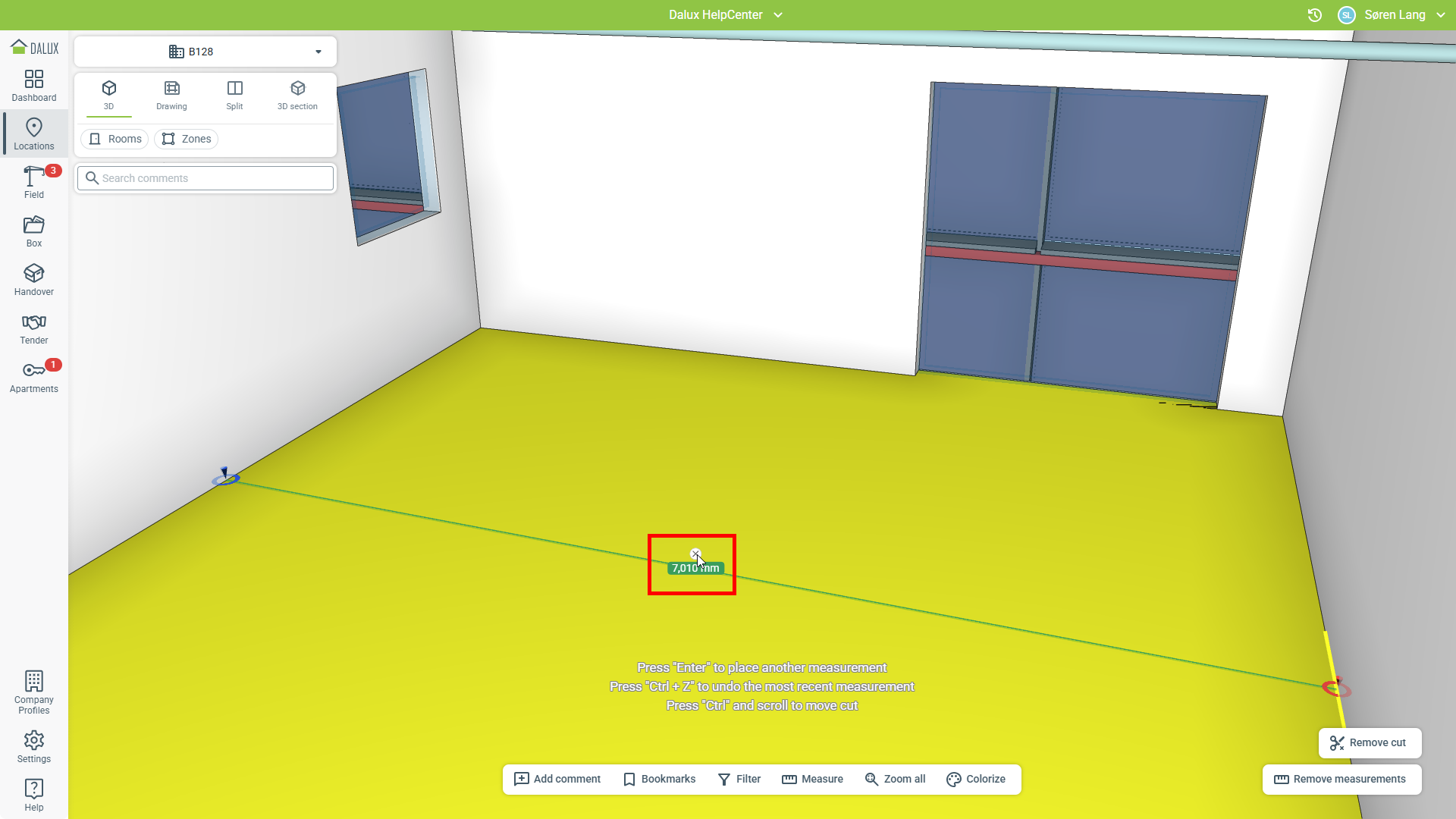

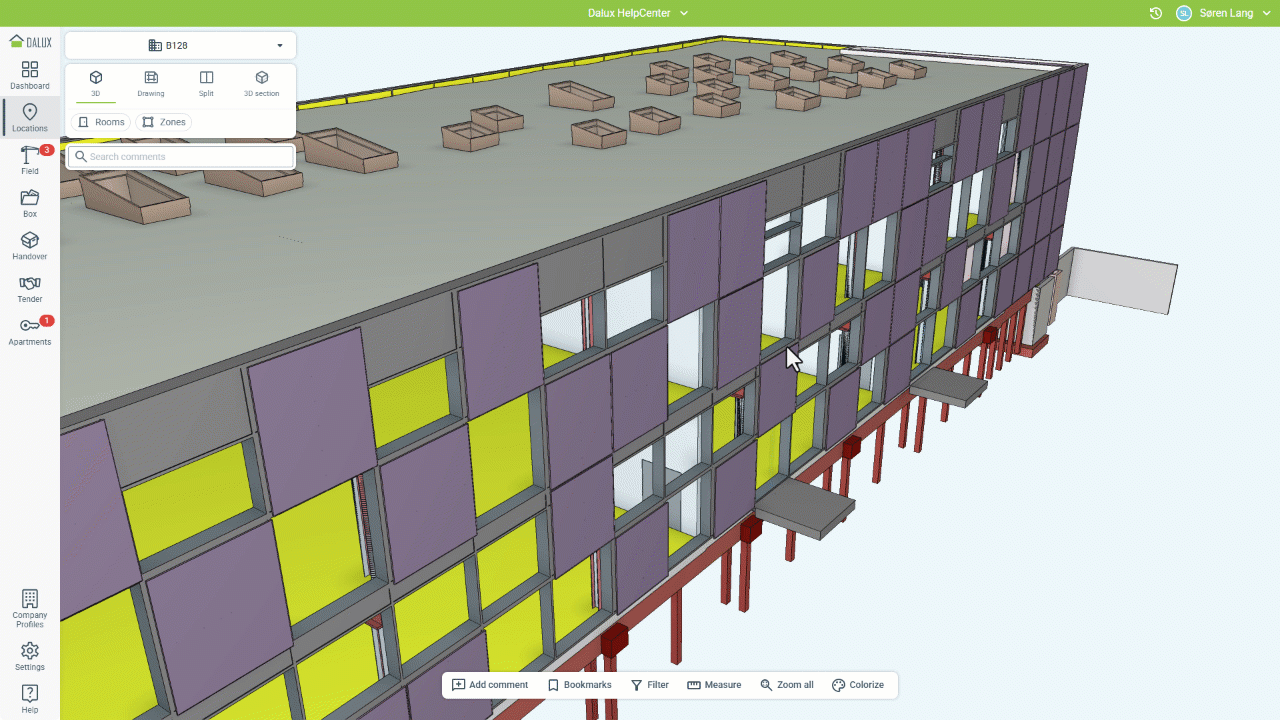

Punkt til punkt
Punkt-til-punkt måling tillader dig at måle mellem to punkter.
Gå til Lokationer og find elementet, du vil måle
Mål
'Punkt til punkt'.
Du kan foretage så mange målinger som du ønsker ved at klikke på 'Punkt til punkt' igen.
For at fjerne en måling, hold din mus over målingen, og klik .

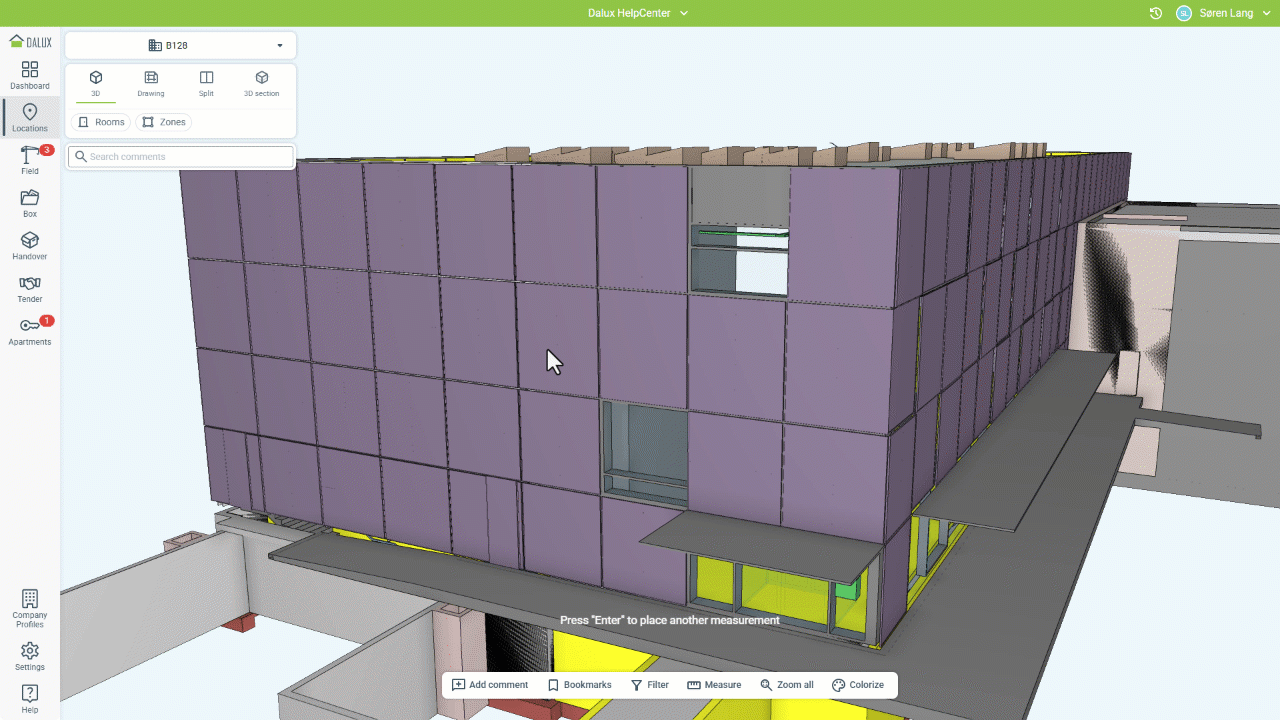

3-akset laser
3-akset laser værktøj skaber målinger i tre retninger ud fra samme punkt. Det fungerer på samme måde som at have et laser måleværktøj på byggepladsen.
Gå til Lokationer og find det element du ønsker at måle
Mål
'3-akset laser'.
Klik derefter et sted i din model for at placere laseren. Du kan flytte laseren rundt ved at klikke og trække i den.
Flere lasere kan tilføjes ved at klikke på '3-akset laser' igen.
Tips og tricks
Du kan bruge pile i enden af målingen til at udvide eller trække laseren tilbage til den næste overflade.

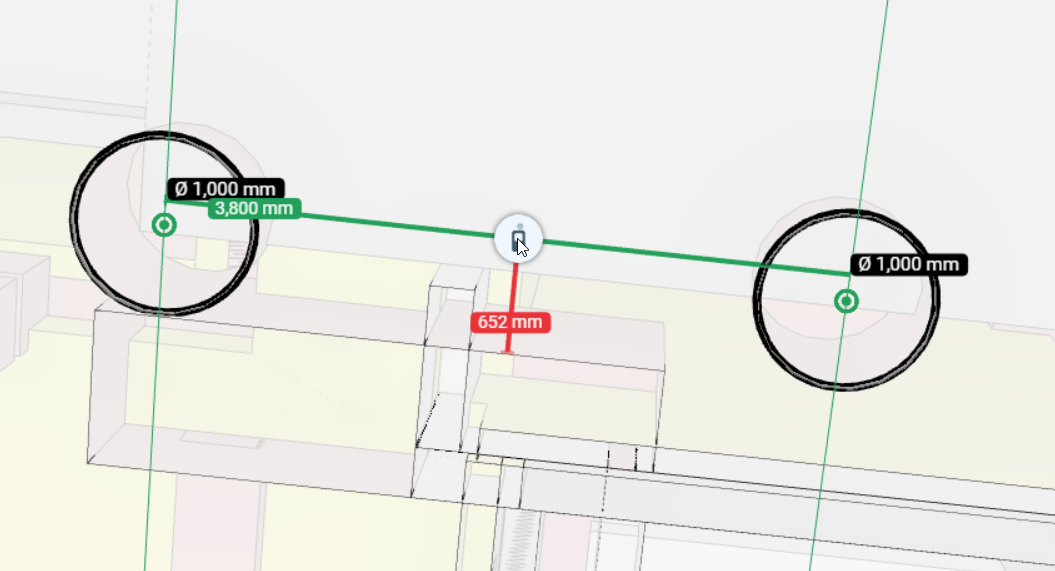

Når du bruger en punkt-til-punkt eller 3-akset laser til at måle runde objekter, vil målingerne blive taget fra midten af objektet.

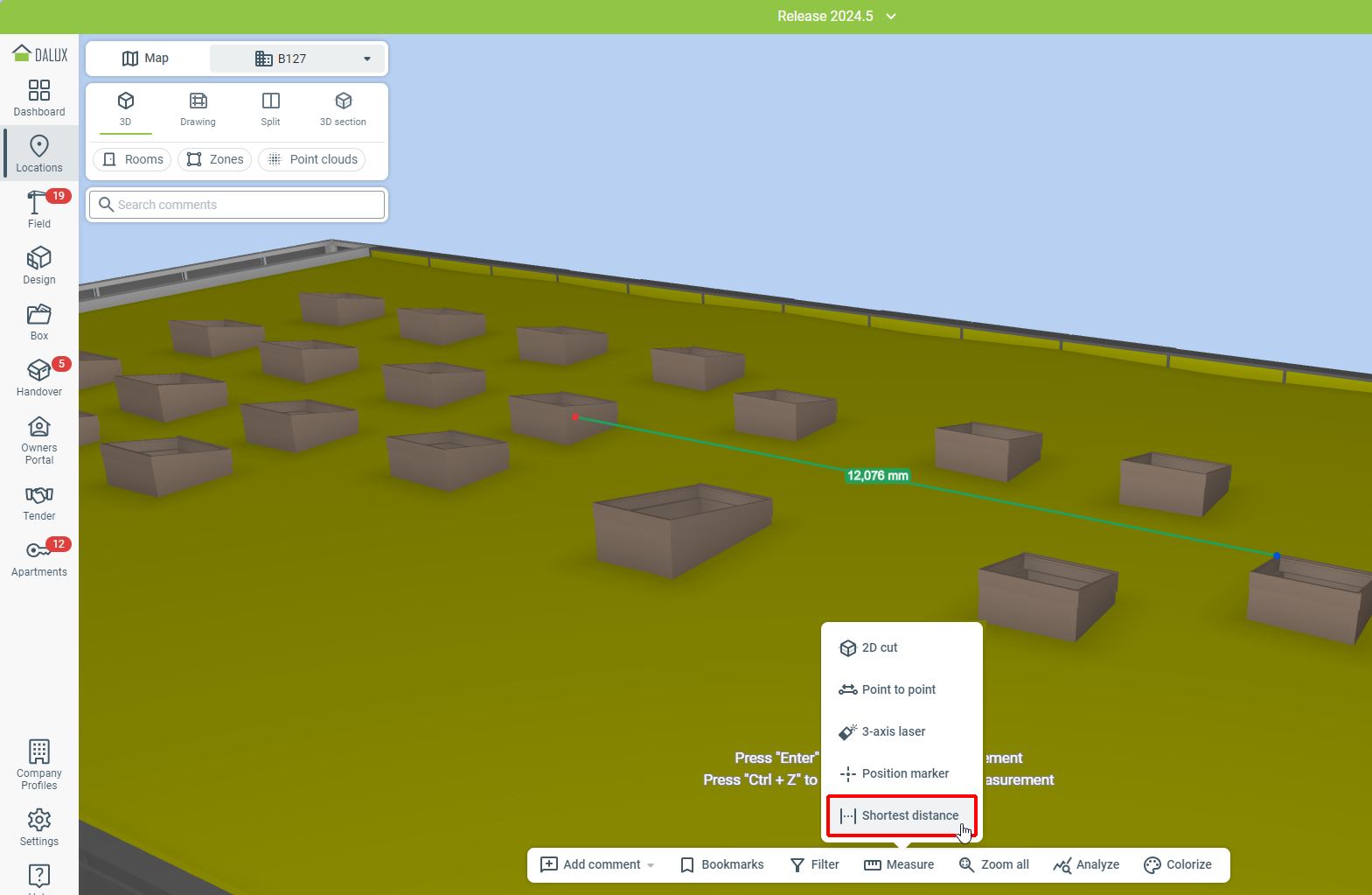

Mål korteste afstand
Hvis du bruger Dalux desktop-applikationen, kan du måle den korteste afstand mellem to objekter i din model. Klik på to objekter i modellen, og den korteste afstand mellem objekterne måles.

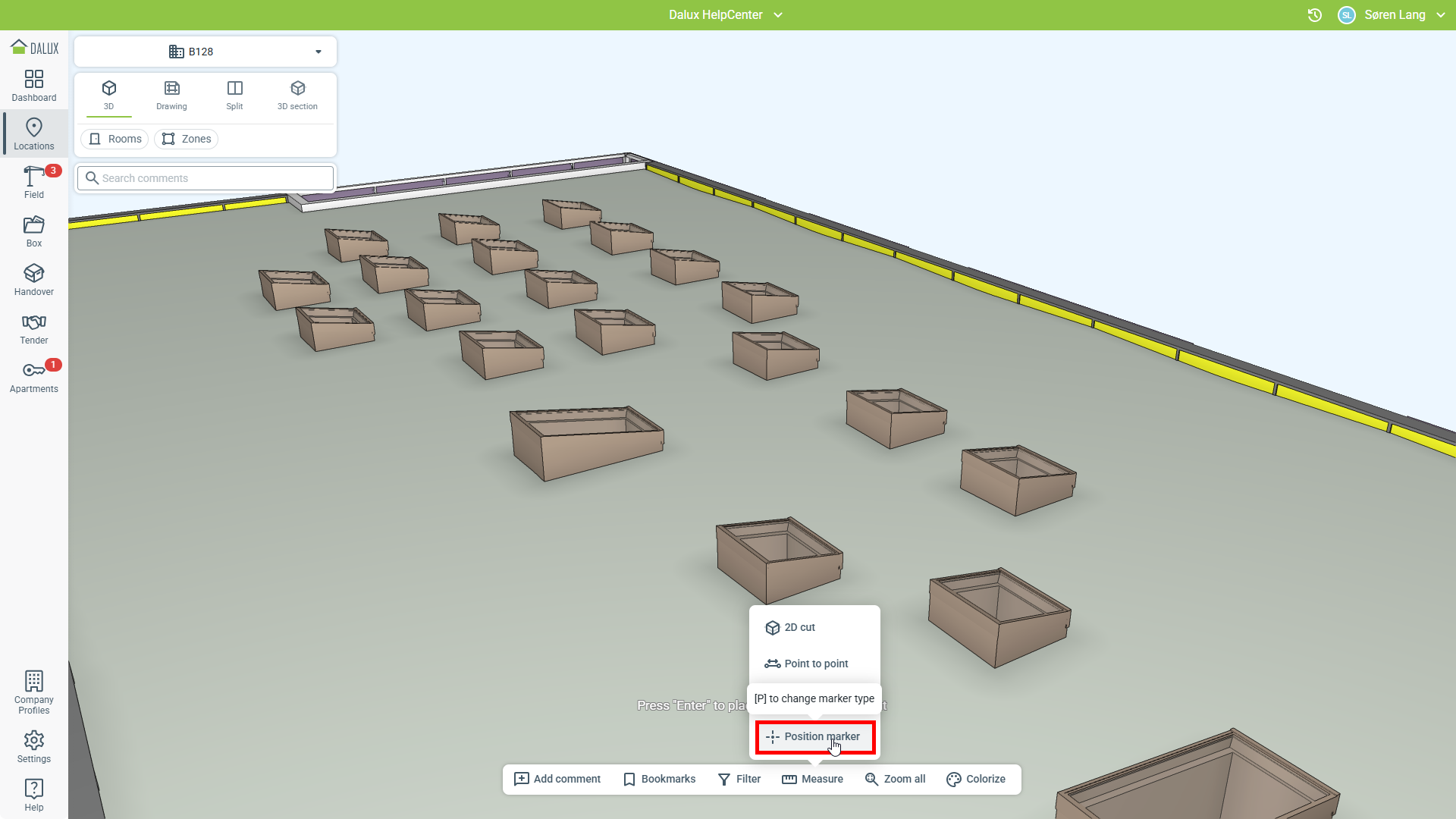

Positionsmarkør

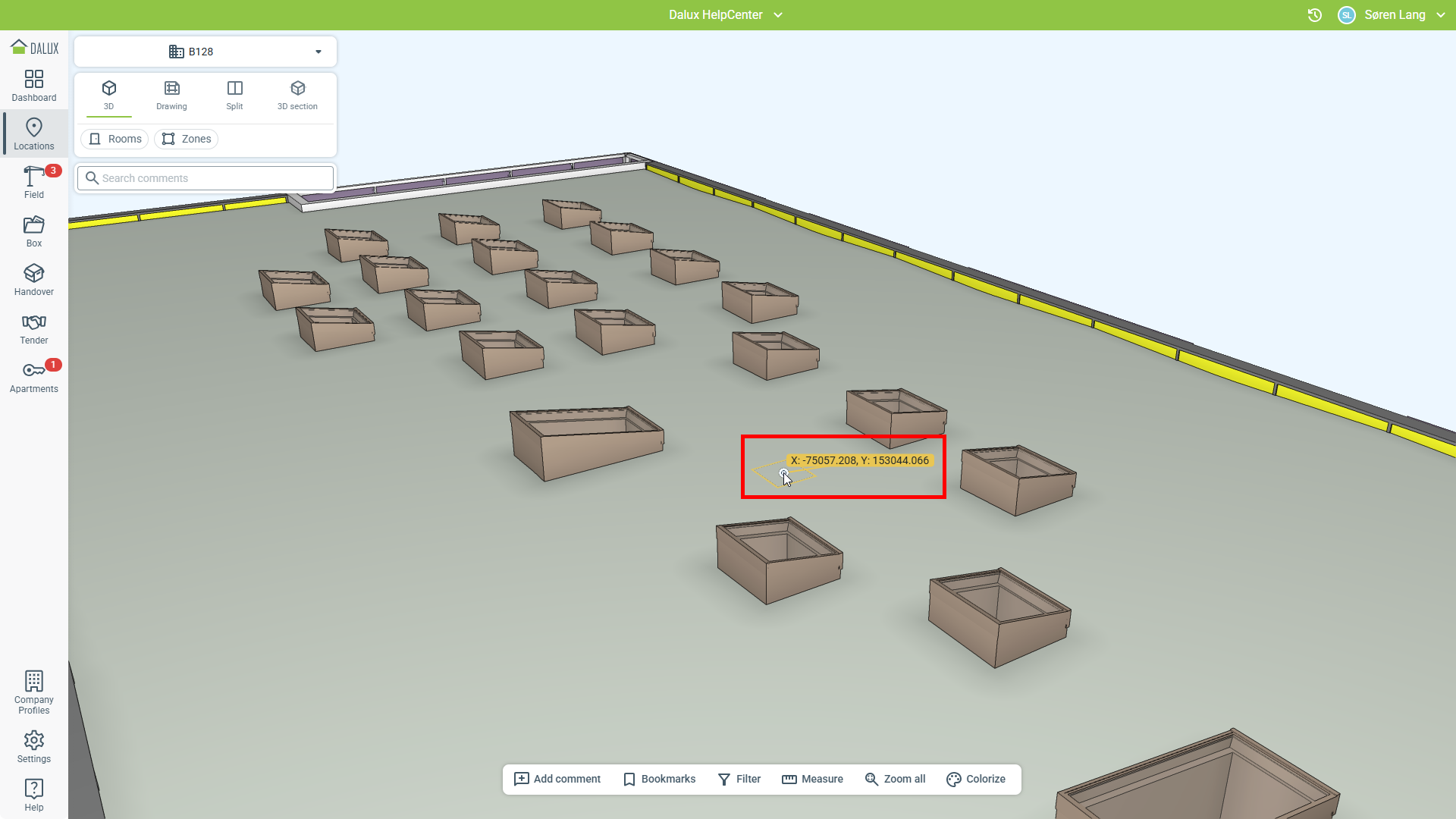

Du kan få den præcise position af din model ved at bruge Positionsmarkør målingen.
Klik Mål
'Positionsmarkør'
Klik et sted i din model for at placere markøren.
Du kan kopiere positions koordinaterne ved at klikke eller fjerne dem med
.
Sådan laver du målinger i 2D
Tips og tricks

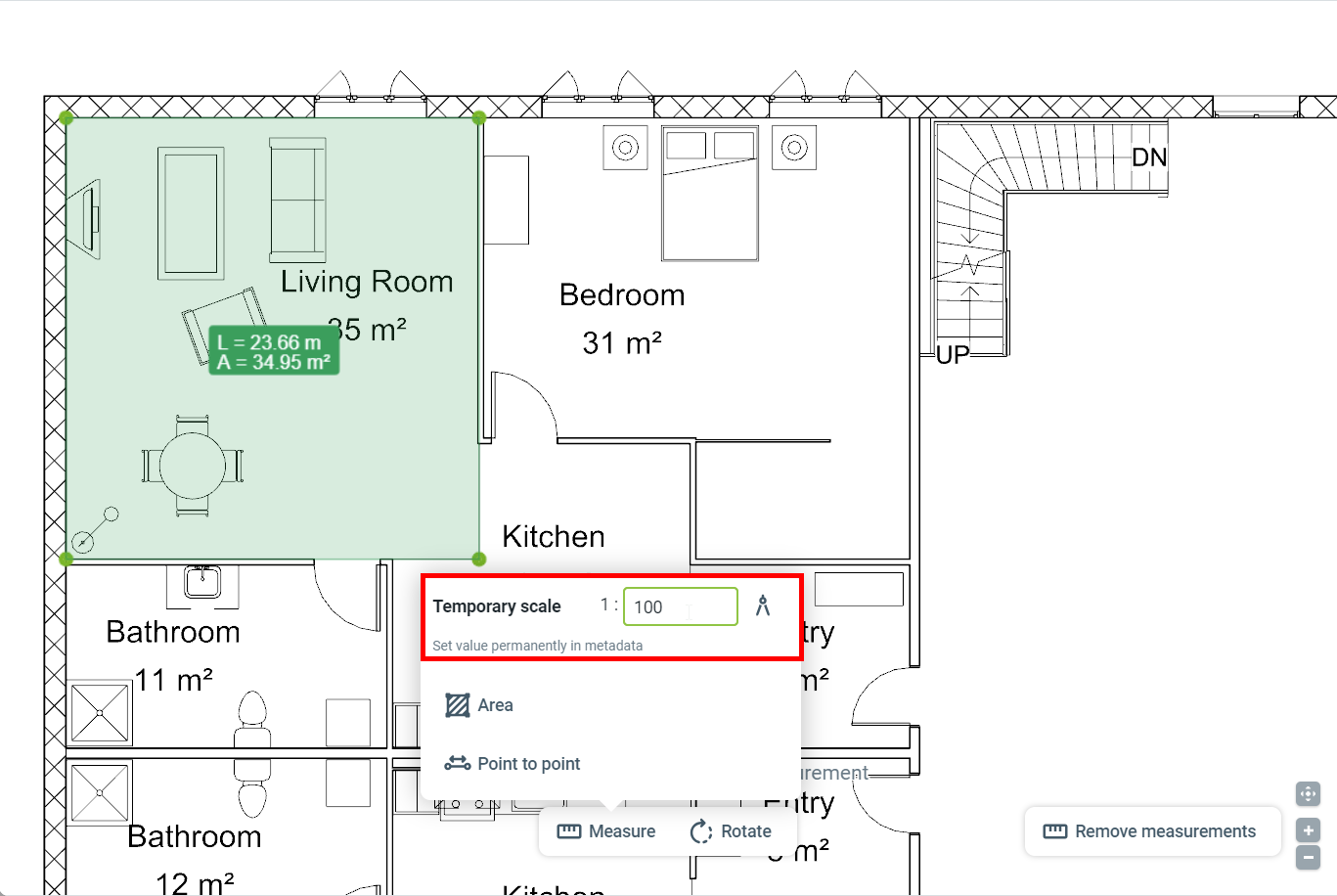

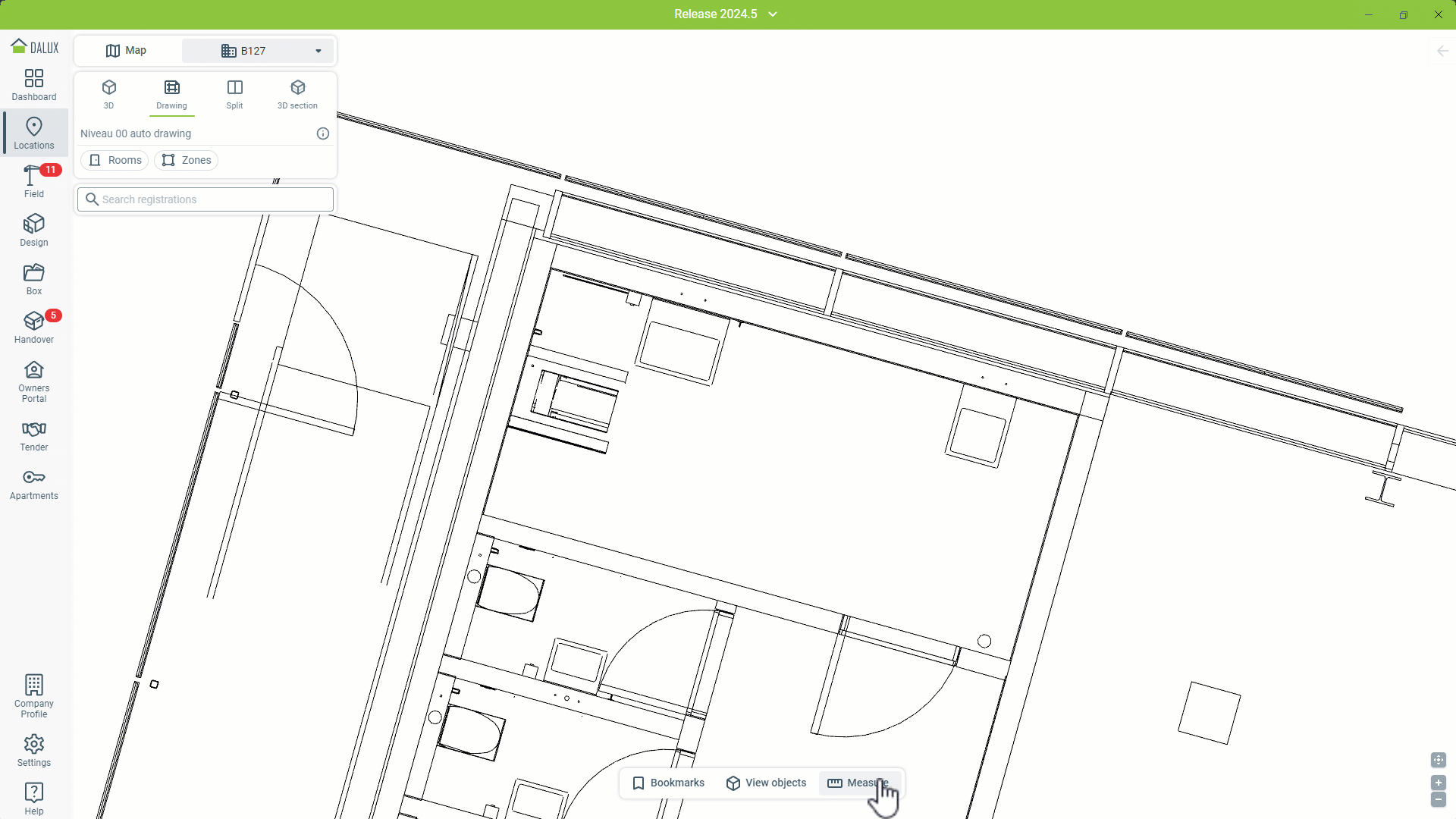

Hvis din tegning ikke har en skala, kan du sætte en midlertidig skala for tegningen.

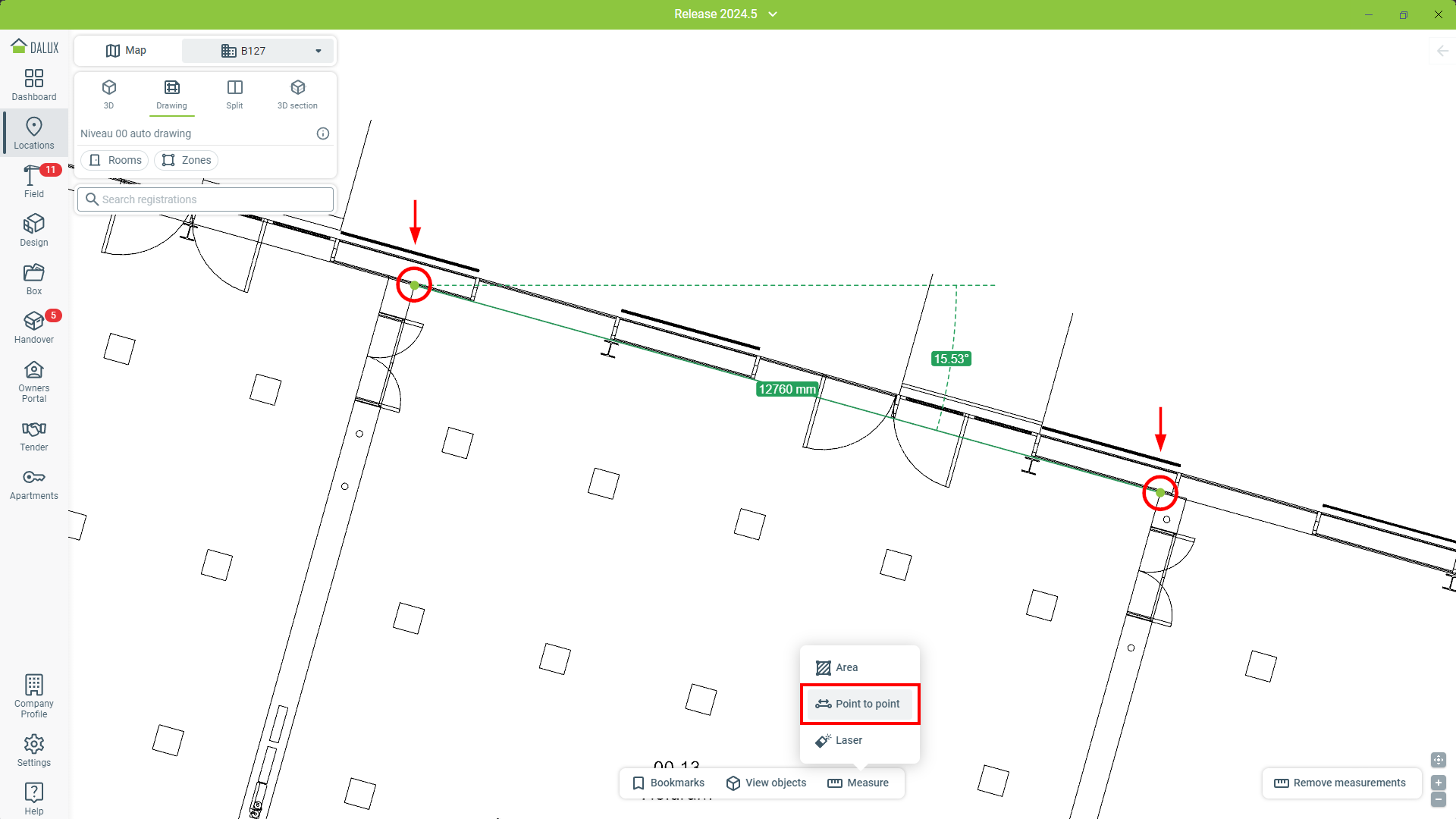

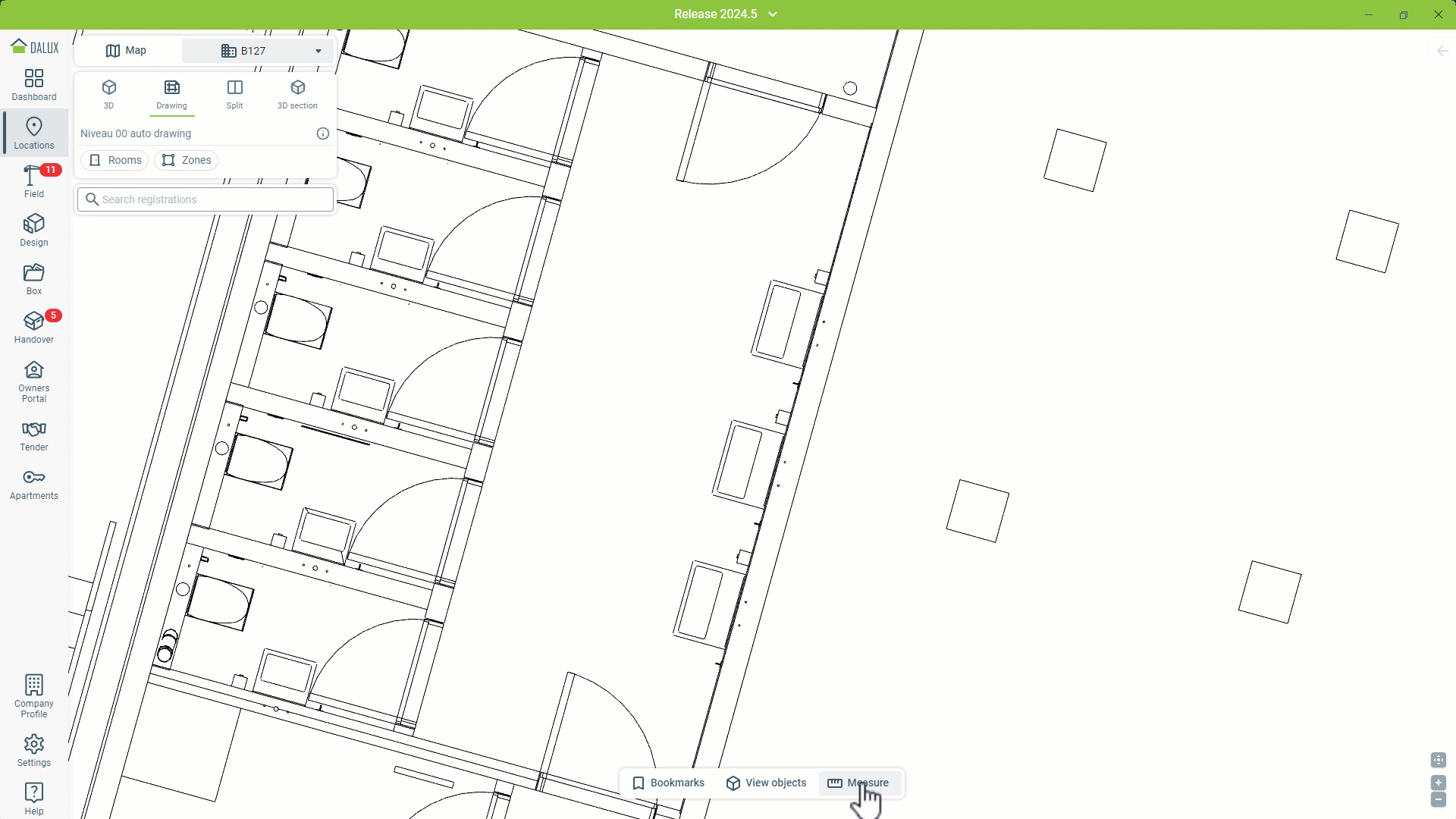

Punkt til punkt
Punkt-til-punkt måling tillader dig at måle afstanden mellem to punkter.
Gå til Lokationer og find elementet, du vil måle
Mål
'Punkt til punkt'.
Vælg to punkter, du vil få afstanden mellem, ved at klikke på tegningen. Ud over afstanden får du også vinklen til en vandret basislinje.
Tips og tricks
Du kan oprette en række målinger i 2D ved at trykke på Enter efter din første måling. Du kan også starte en ny måling fra slutpunktet på en eksisterende måling, ved at klikke på den.

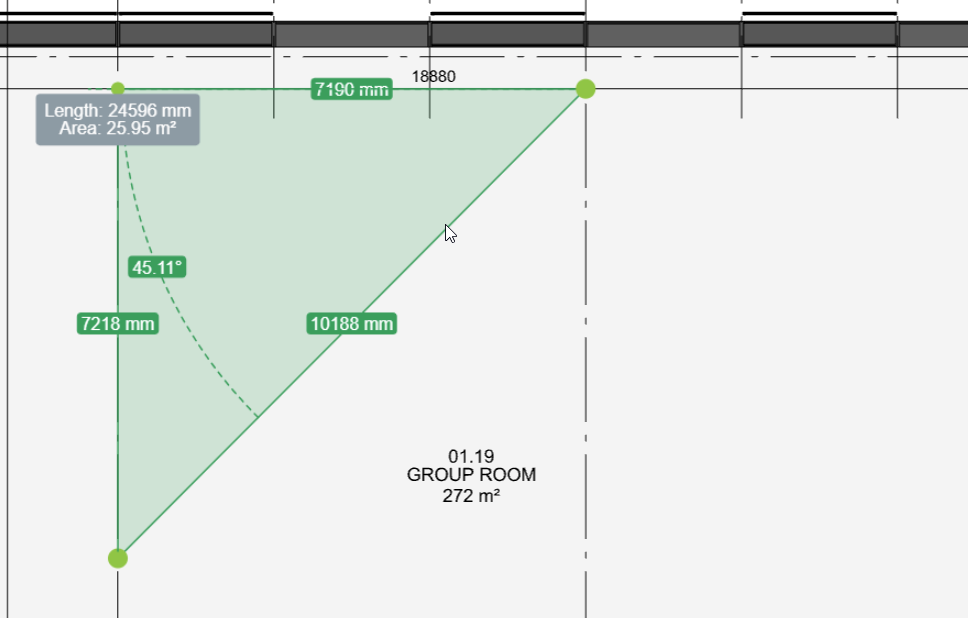

Når du afslutter en punkt-til-punkt-måling til en form, beregnes areal automatisk.
Når du vælger punkter, hjælper en snapping-funktion dig med nøjagtigt at finde hjørner i din tegning. Det hjælper dig også med at finde 90° vinkler for lige overflader som vægge og døre.
Område
Denne funktion vil beregne både arealet samt omkredsen af en polygon. Klik og træk på din tegning for at skabe en rektangulær figur.
Alternativt kan du klikke for at skabe individuelle punkter på tegningerne, der vil blive forbundet. Når du er færdig, skal du vælge dit startpunkt igen for at beregne arealet.
Laser
Med laserfunktionen kan du vælge ethvert punkt på din tegning, og Dalux vil finde de nærmeste afstande til omkringliggende overflader.
Efter måling, klik og træk i midten for at flytte positionen af målingen.
Klik på en pil på en af målingspunkterne for at ændre målingen til den næste linje.
