Denne artikel vil dække, hvordan man uploader, håndterer og viser 'Punktskyer' uploadet til Dalux.
Punktskyer er et datasæt af punkter, der indeholder geometriske koordinater, farveværdier og lysstyrke. De genereres normalt af LIDAR-scannere, der scanner et område og indsamler datapunkterne. Datapunkterne omdannes derefter til 3D-billeder i form af en punktsky.
Punktskyer i Dalux kan anvendes på flere måder. Den mest almindelige anvendelse er at følge byggeprocessen med henblik på kvalitetskontrol eller as-built-sammenligninger.
Teknisk information
I de fleste tilfælde er det anbefalede filformat for optimal brug .laz, men andre filformater vil også fungere fint med Dalux. Vi anbefaler, hvis muligt, at følge de foretrukne filformater nedenfor fra venstre til højre.
.laz .las
.e57
.ply
.pts
.xyz
Den maksimale filstørrelse er 8 GB.
.pts og .xyz filer varierer i deres specifikation, så korrekt fortolkning kan ikke garanteres. I tilfælde af, at dette er det eneste tilgængelige format, kan en tjeneste som Pointzip bruges til at konvertere filer til .laz.
Dalux understøtter ikke .rcp filer.
Sådan opsætter du punktskyer
Brugerrettigheder
Projektadministratorer, projektplanlægningsansvarlige og brugergrupper med 'Rediger'-rettigheder for Lokationer kan administrere punktskyer.

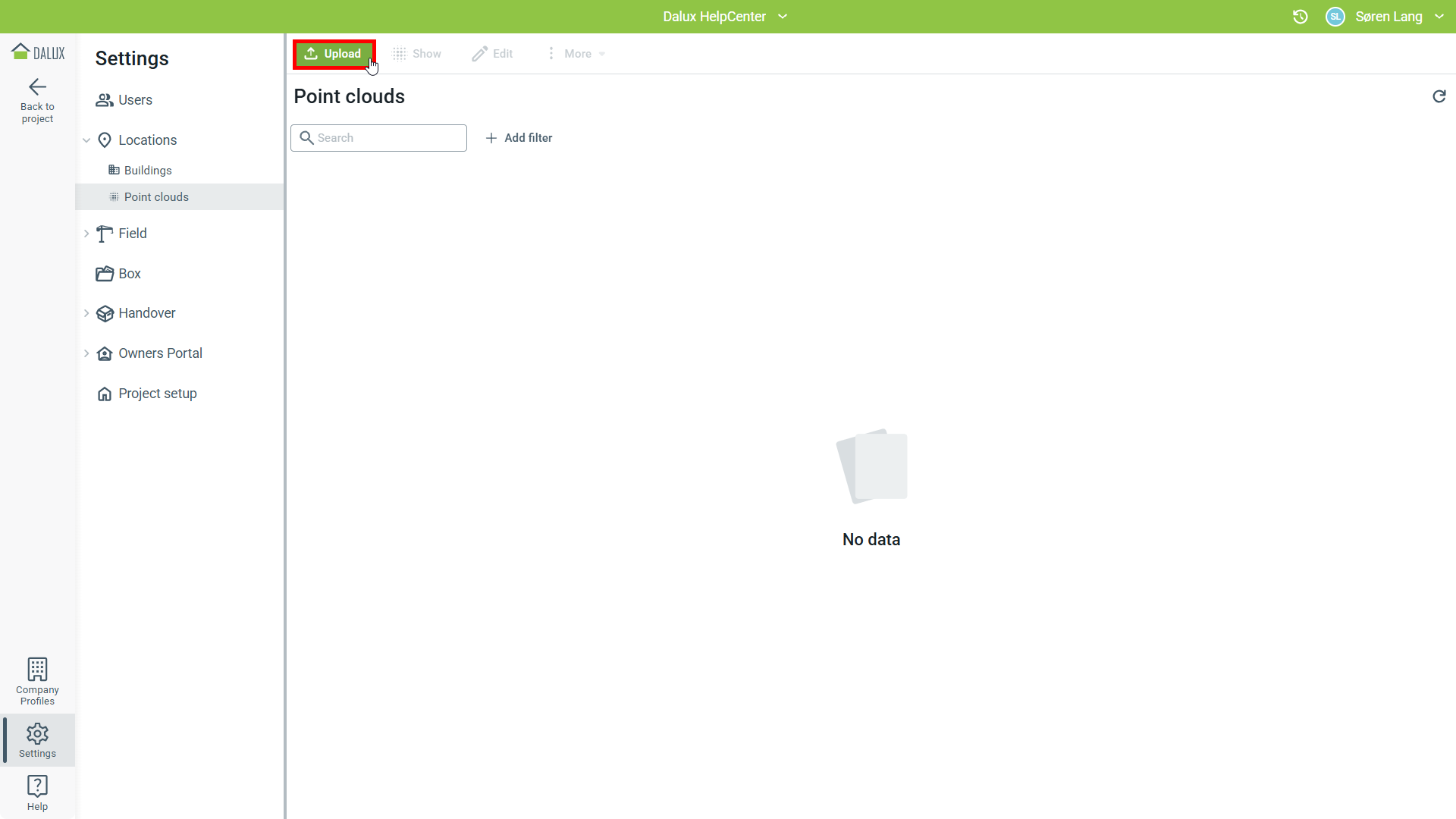

For at uploade punktskyer, gå til Opsætning
Lokationer
Punktskyer
Upload.

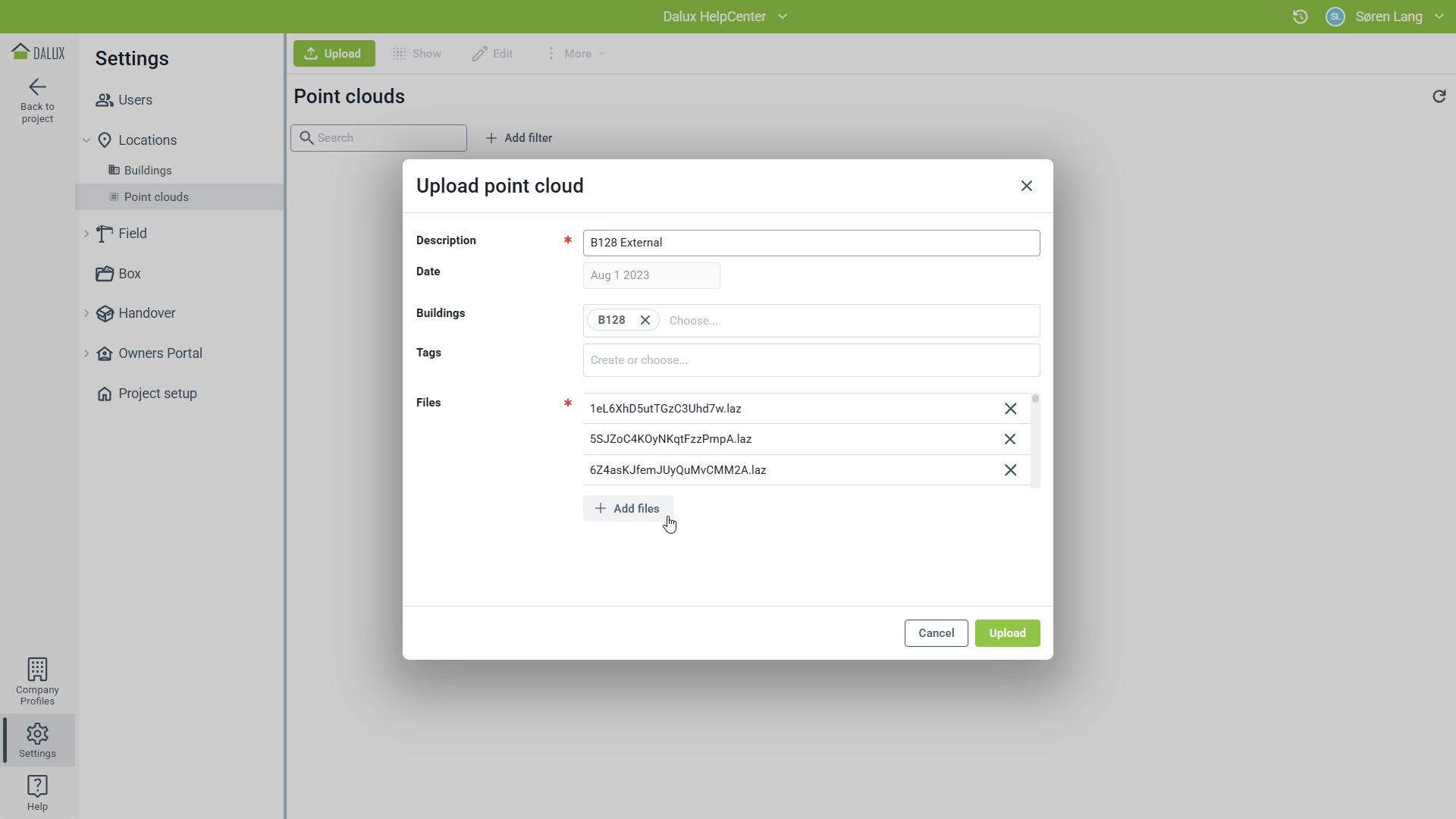

Tilføj en beskrivelse og vælg, hvilken bygning punktskyen er associeret med.
Du kan tilføje dine egne tags for at hjælpe dig med at filtrere og sortere punktskyer senere. Tagget vil også være det, der vises i Lokationer.
En eller flere punktskyfiler kan uploades på samme tid. Når punktskyerne er uploadet, vil Dalux behandle filerne, før de kan bruges.
Enkelte filer kan tilføjes eller fjernes fra punktskyen ved at vælge punktskyen og klikke Rediger.
Hele punktskyen kan slettes ved at vælge den, klikke på Mere og derefter
Slet punktsky.
Hvis du har punktskyer fra forskellige datoer, bør du oprette en ny punktsky og følge samme proces.

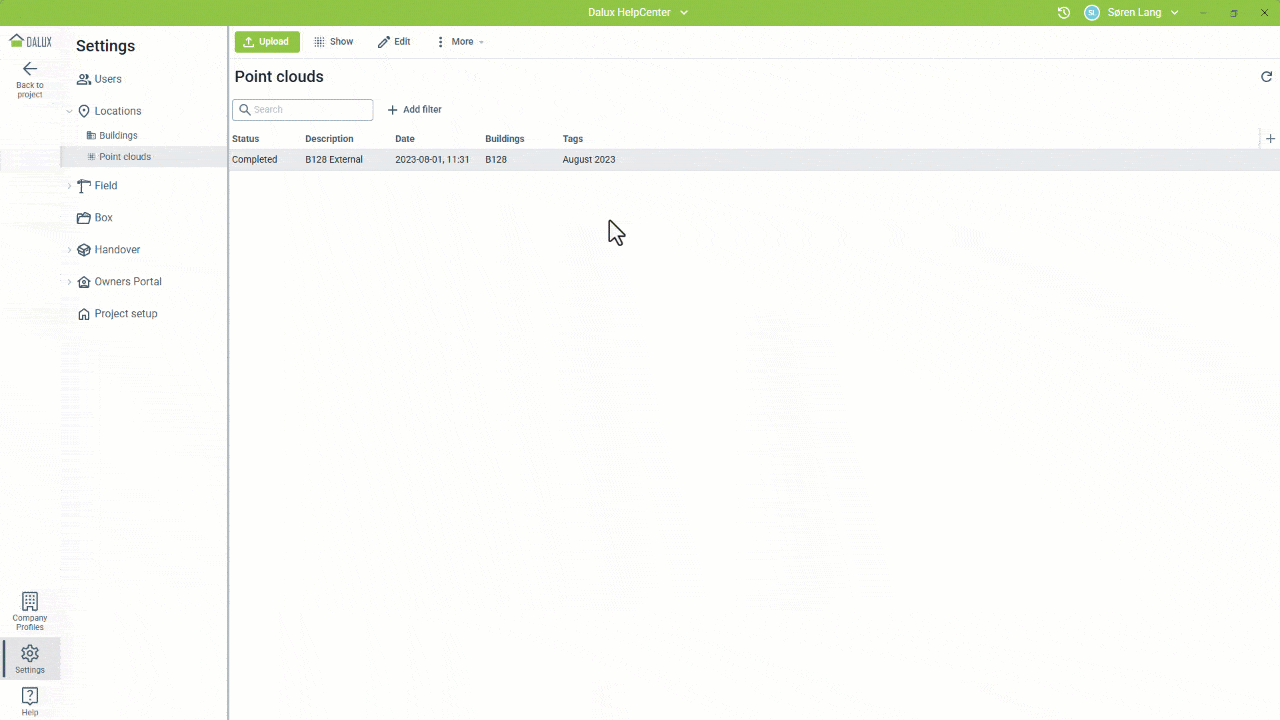

Når punktskyen er uploadet og behandlet, kan den vises ved at klikke på punktskyen i listevisningen og derefter klikke Vis i topmenuen.
Teknisk information
Sådan henter du punktskyer fra Dalux
Hvis du ønsker at hente punktsky data fra Dalux, gå til:
Opsætning
Lokationer
Punktskyer
Vælg en punktsky fra listevisningen
Rediger.

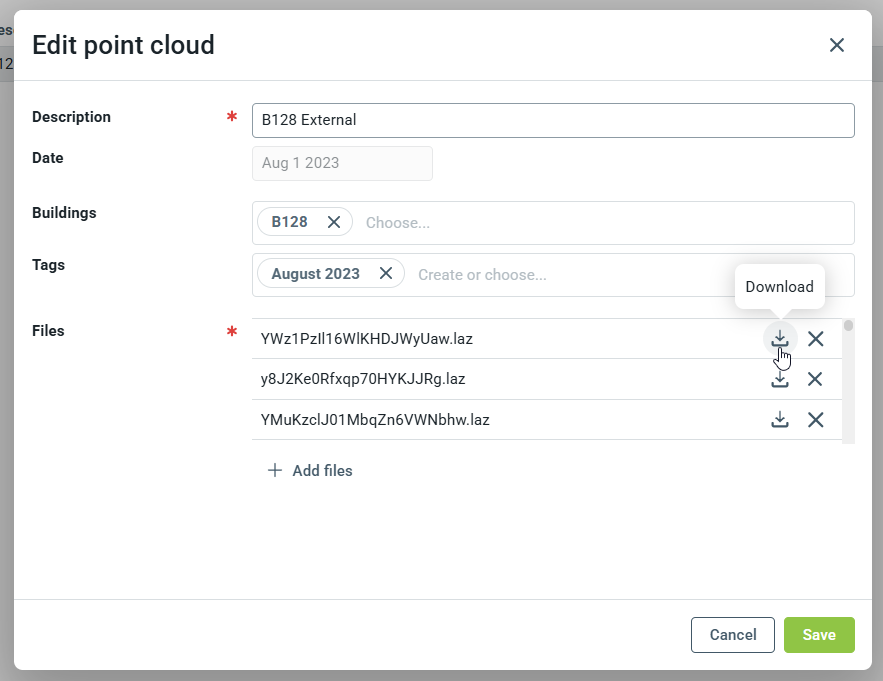

Dette åbner punktskyen, og hver fil kan downloades ved at klikke på -ikonet.
Sådan bruges punktskyer med Lokationer
Hvis punktskyerne og en 3D-model er justeret, kan punktskyen vises sammen med 3D-modellen. Punktskyer kan ses fra Lokationer.
Gå til Lokationer og vælg den bygning, der er tilknyttet punktskyen.

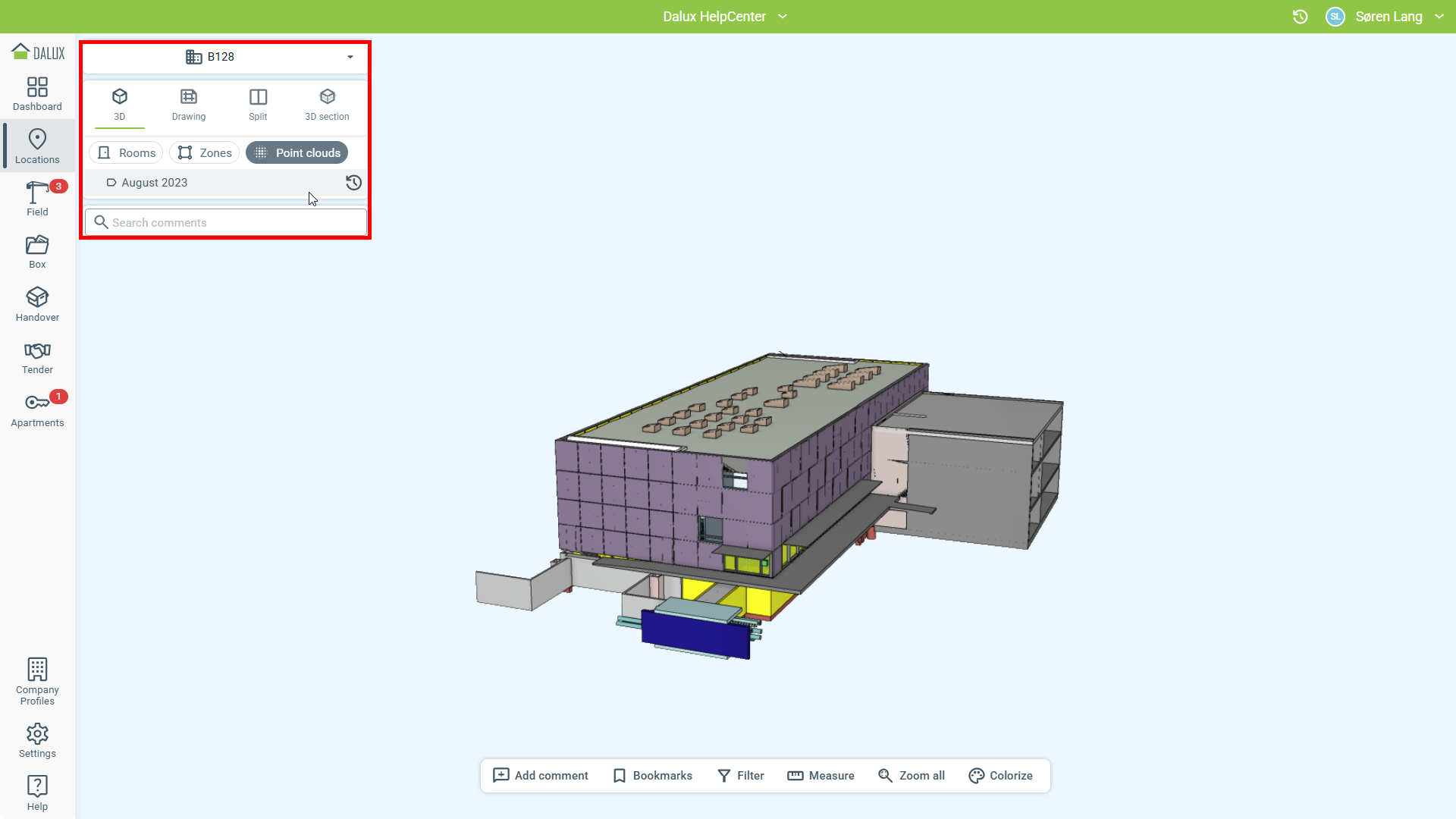

Punktskyer tilgås fra 3D. Klik 3D
Punktskyer. Du kan derefter vælge, hvilken punktsky der skal ses.

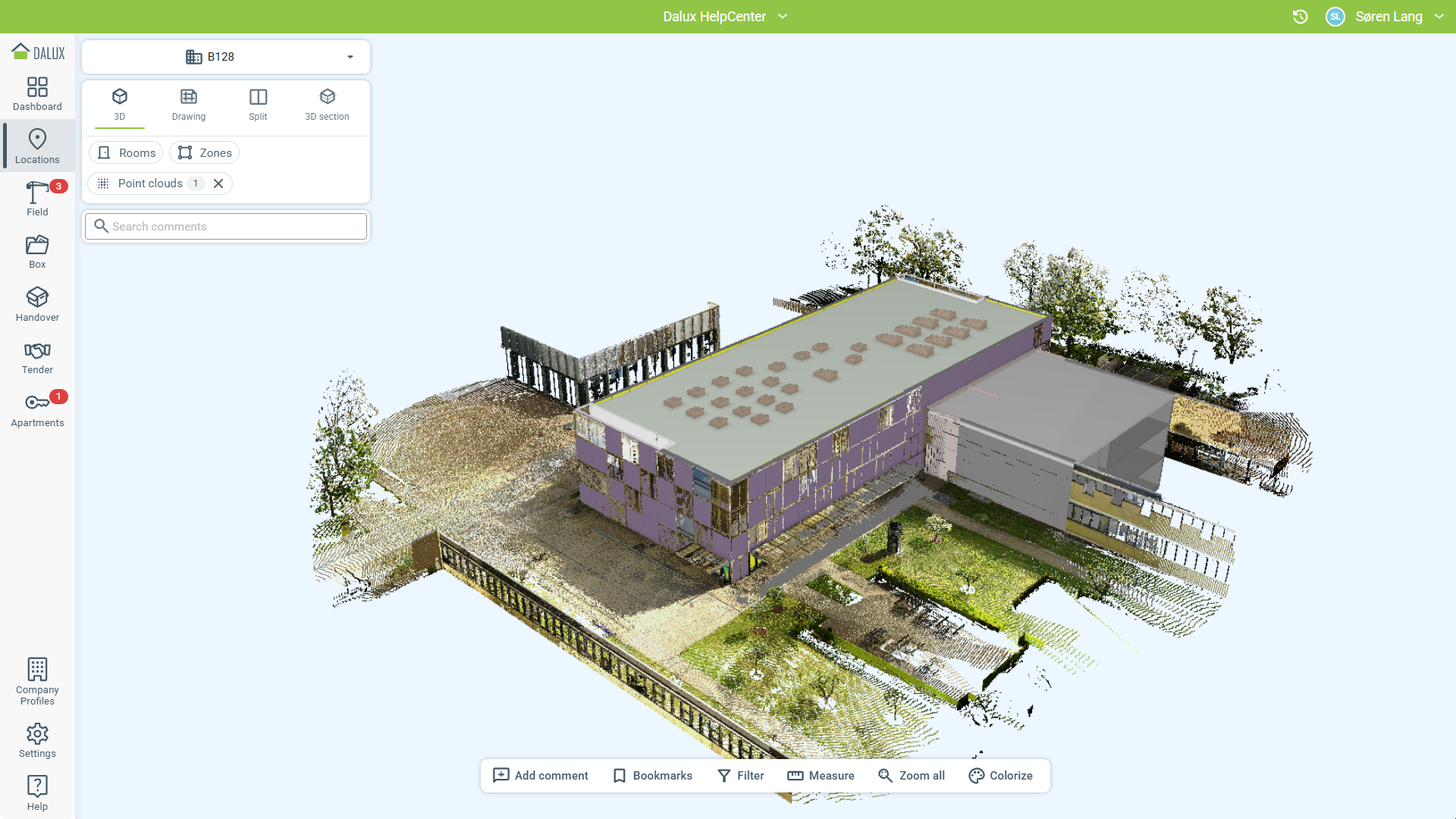

Punktskyer vises sammen med 3D-modellen, og navigation i 3D fungerer som det gør det normalt i Dalux.

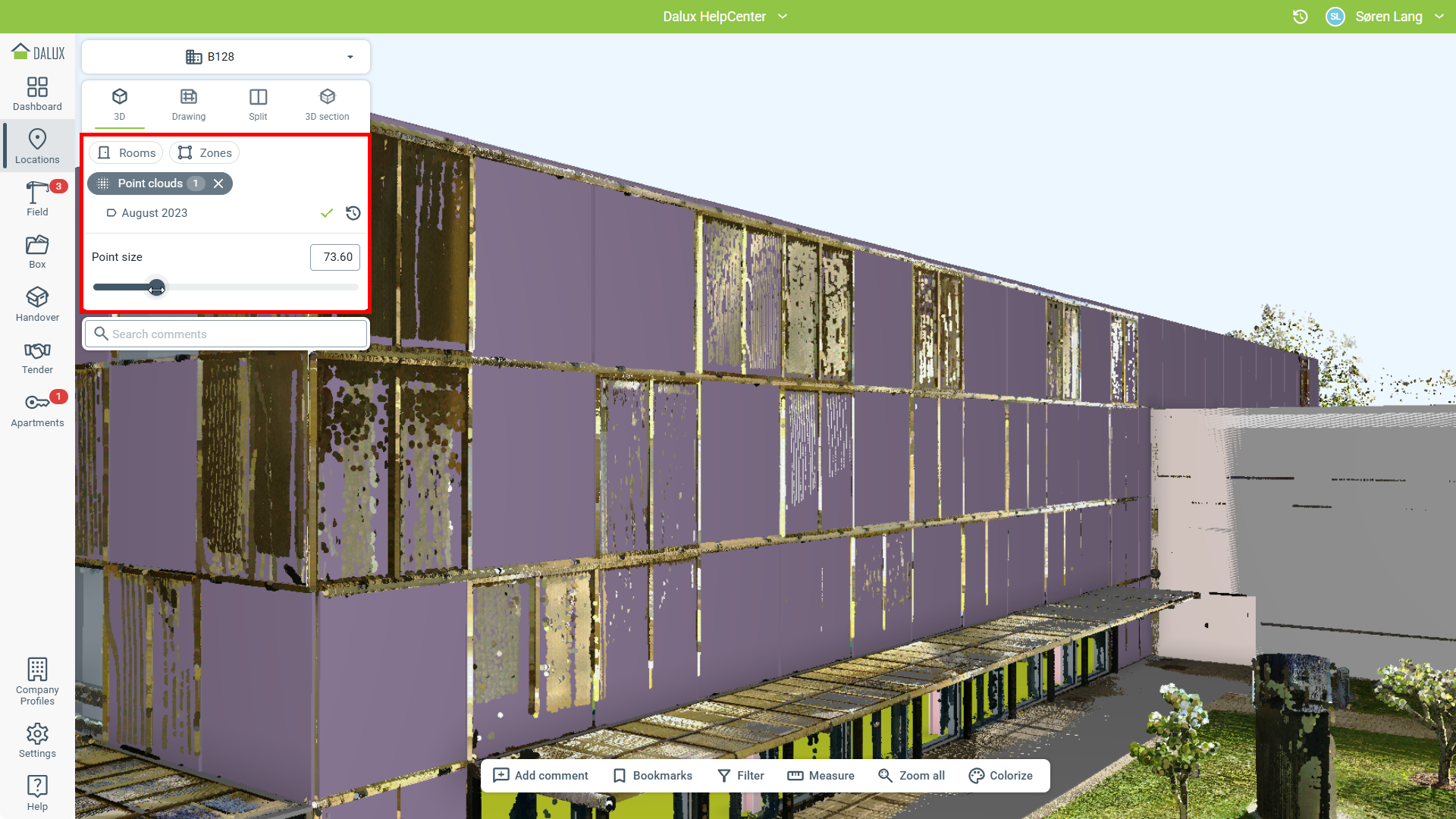

Når du bruger browserversionen af Dalux, er muligheden for at ændre punktstørrelsen ved hjælp af 'Punktstørrelse'-skyderen tilgængelig. Reducer detaljeniveauet ved at indstille en højere værdi for at gøre visningen hurtigere. Sæt punktstørrelsen lavere for at få et højere detaljeniveau.
Sammenlign punktskyer med model
I Field Pro og InfraField Pro kan du sammenligne din punktsky med din model. Dalux markerer punkter, der afviger fra din model med en bestemt afstand. Aktivér 'Sammenlign med 3D' i menuen i Lokationer og sæt grænseværdien til din foretrukne afstand. Dalux vil bruge farvekodning til at angive punkter over eller under grænseværdien.
