Bemærk venligst, denne video er kun til Dalux FM samt plugin-versionen 6.2.0 og senere.
Se denne artikel for at importere Revit-modeller til Dalux Build: Sådan uploades 3D-modeller og tegninger ved hjælp af Revit-plugin'et
Revit-plugin'et er et plugin udviklet af Dalux, der integreres i Revit og understøtter en række funktioner som upload af modeller og tegninger, oprettelse af kommentarer (Dalux Box) og integration med funktion til modellvalidering (Dalux Box).
Denne artikel forklarer, hvordan du kan bruge Revit-plugin'et til at uploade modeller direkte fra Revit til din Dalux FM-instans.
ADVARSEL
Ændring af projektskabelonen vil ændre Revit-filens unikke ID og forhindre opdateringer af eksisterende Revit-filer.
Derudover vil Assets med tildelte BIM instanser miste forbindelsen til de tilsvarende BIM-objekter.
Upload refererer til de operationer, der udføres i Dalux-plugin'et for at overføre data til Dalux FM.
Import refererer til operationer, der udføres i Dalux FM efter en vellykket upload, og bruges til at opdatere data i Lokationer.
Læs denne artikel for at lære, hvordan du gør det: Sådan importes din BIM-model og tegninger
For at lære, hvordan du installerer plugin'et og bruger dets andre funktioner, læs Sådan opsættes Revit-plugin'et.
Bemærk
Dette plugin fungerer kun med fulde versioner af Revit. Sørg for, at din Revit-version er kompatibel med plugin-versionen. Opdatering af Revit kan forårsage problemer, hvis plugin og Revit versioner ikke stemmer overens.
Før du forsøger at uploade en model ved hjælp af Revit-plugin'et, skal du sikre dig, at projektets koordinater er korrekt indstillet til upload. Denne artikel (Revit Survey Point) kan hjælpe dig, hvis du er i tvivl eller har synkroniseringsproblemer.
Video (Engelsk)
Denne video demonstrerer hele processen, fra upload til import.
Sådan uploader du din BIM-model og tegningfiler
Brugerrettigheder
Du skal være i en brugerrolle med tilladelser til at redigere BIM og tegninger under Lokationer i den relevante Dalux FM-instans for at uploade dokumenter fra Revit. Hvis du ikke kan gøre dette, kontakt din Dalux FM-administrator.
For at uploade din model fra Revit til Dalux, åbn Revit, og sørg for at du er logget ind på din Dalux-konto i plugin'et.
Vælg instans og bygning

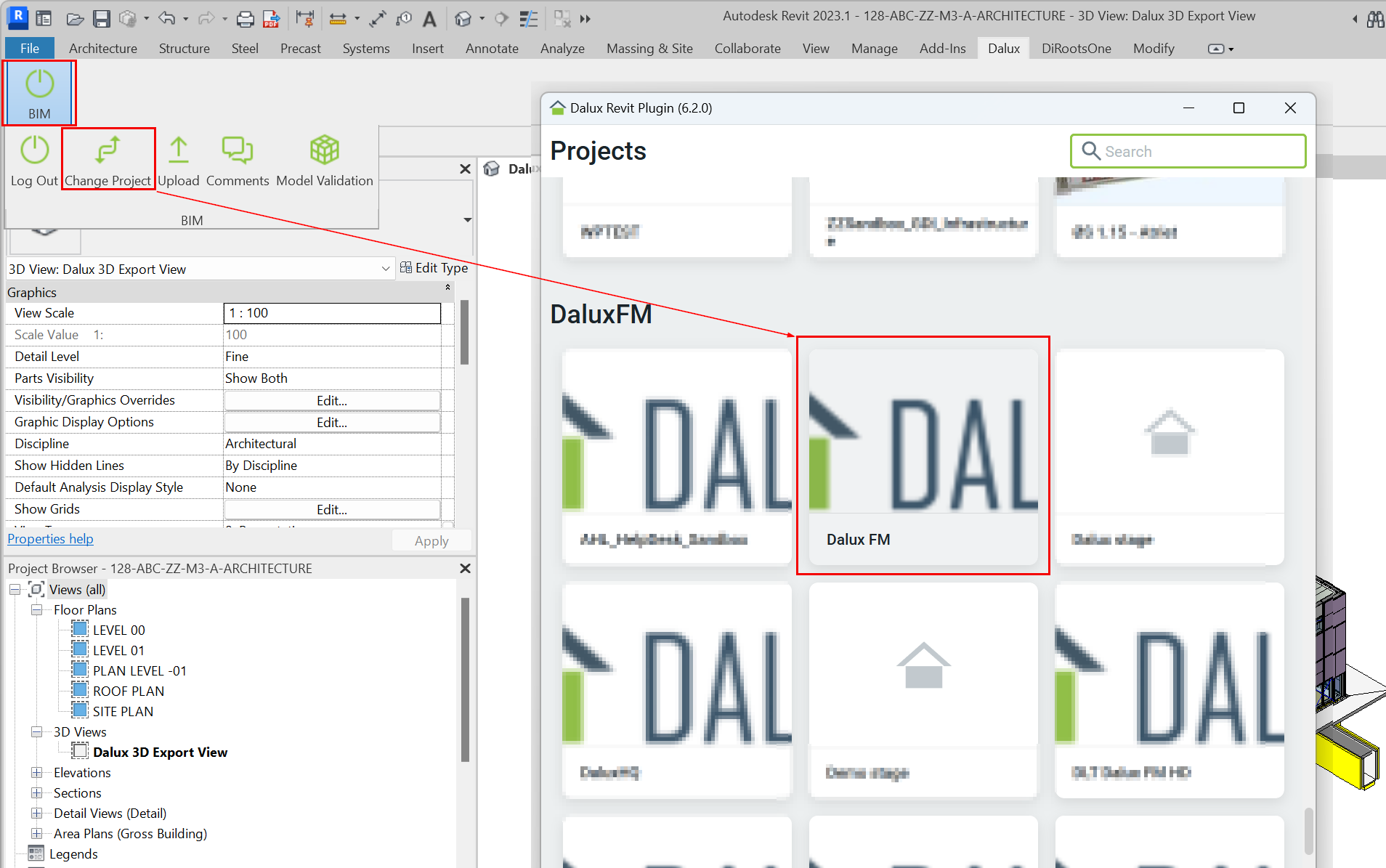

Vælg eller ændr projektet ved at klikke på "Change Project" og vælge en instans fra listen.

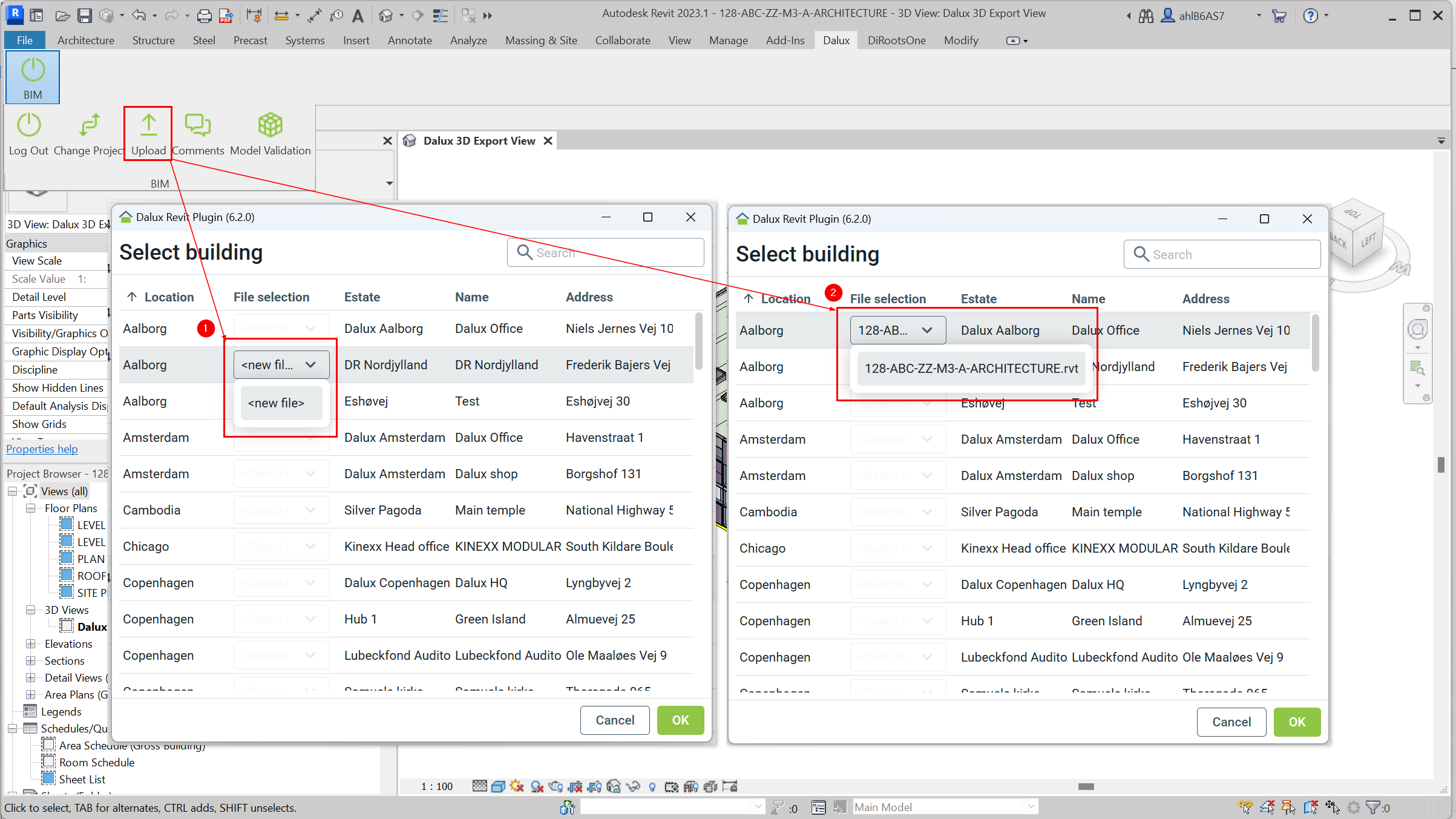

Klik på "Upload", og vælg bygningen og filen, du vil uploade din model til.
Hvis det er første gang, du uploader denne model, vælg "ny fil" i Fil-feltet. (1)
Hvis du har uploadet denne model tidligere, skal du vælge den fil, du vil opdatere. (2)
Vigtigt!
Sørg for, at bygningen, hvor du vil uploade din Revit-fil, allerede findes i Dalux FM-instansen, da du ikke kan oprette nye bygninger via plugin'et.

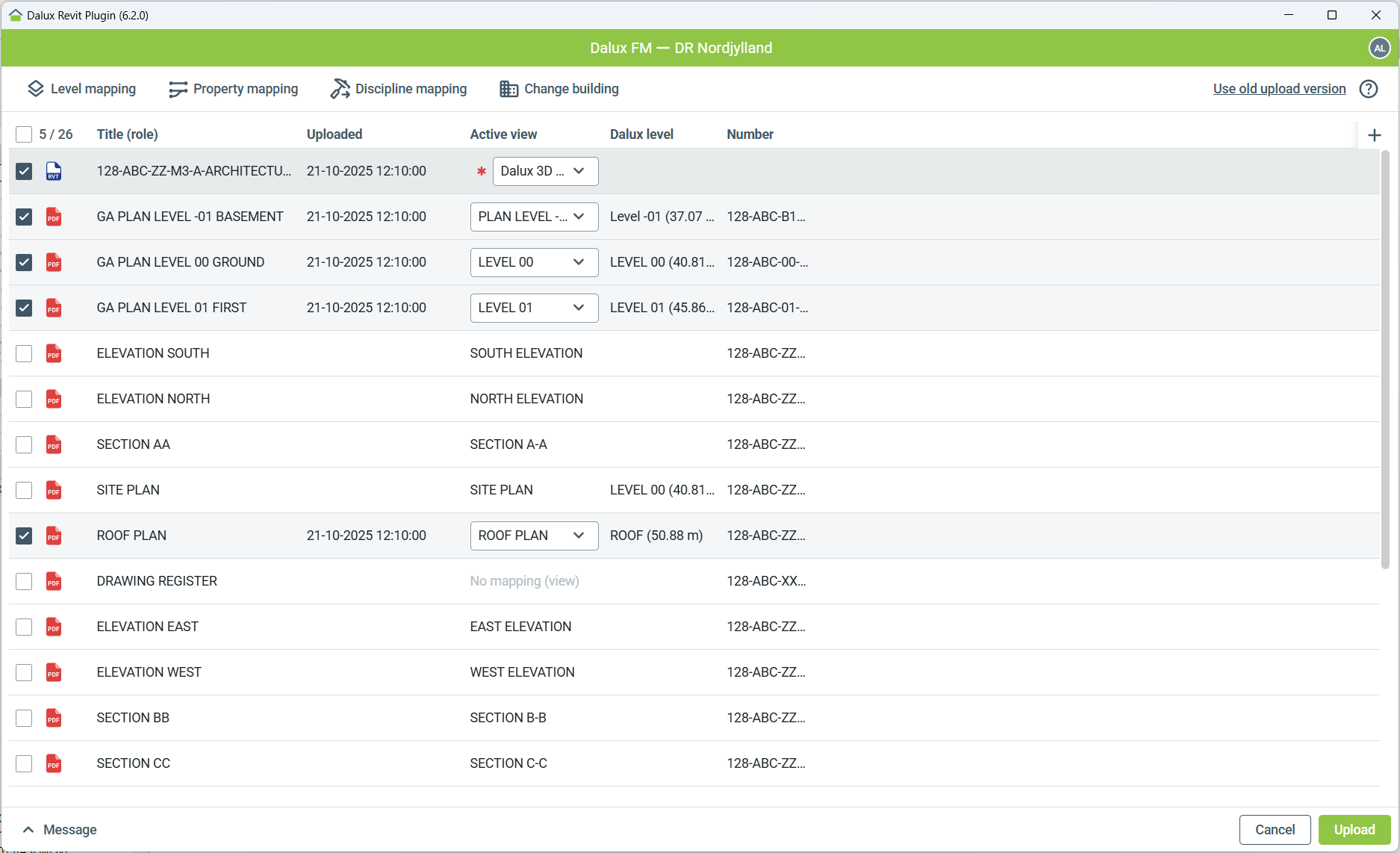

Upload filer
Fra hovedupload-skærmen kan du vælge de filer, du vil uploade, og se metadataene, der er tilknyttet dem.
Klik på ikonet i øverste højre hjørne for at tilføje flere kolonner til visningen.
Bemærk
Hvis du uploader for første gang, bør du først gennemgå Level mapping,
Property mapping, and
Discipline mapping (se nedenfor). Disse indstillinger gemmes til fremtidige uploads.
Titel: Dette er navnet på filen, som den vil blive vist i Lokationer.
Du kan ændre det under Property mapping.
Uploaded: Dato for sidste upload af denne fil.
Active view Vælg den visning, der bestemmer det niveau, de skal kortlægges til.
Vælg "No mapping", hvis du ikke ønsker, at tegningen/arket skal knyttes til en etage.
For 3D-modeller se Active View (3D) nedenfor.
Dalux level: Etagen, som tegningen vil blive kortlagt til i henhold til den aktive visning.
Number: Tegningens nummers ark (kun redigerbart i Revit).
Discipline: Tegningsfag, skriv værdien manuelt eller kortlæg den under >Discipline mapping
Vælg de filer ved at afkrydse felterne, og linjen bliver markeret.
En orange stjerne markerer et obligatorisk felt, du skal vælge noget for at kunne uploade det.
Tips og tricks
Du kan multivælge ved at holde nede Ctrl eller Shift, mens du vælger flere linjer.
Sheets (Ark)
Et ark består af en visning sammen med yderligere elementer såsom legender, tekst og annotationer.
Når du uploader et ark til Dalux FM og opretter assets på det, vil deres placeringer være knyttet til den visnings placering på arket.
Vigtigt!
Hvis du senere opdaterer arket i Revit og flytter visningen — endda uden at slette den — vil dette få alle relaterede Assets og opgaver i Dalux FM til at flytte sig tilsvarende. Dette sker, fordi Dalux FM sporer deres placering baseret på visningens position på arket. Så justeringer foretaget i Revit til layout- eller visuelle årsager kan utilsigtet forskyde Assets i FM.
Ark vil blive uploadet som PDF-filer.
Views (Visninger)
En visning placeres altid i forhold til sin kilde og kan ikke flyttes.
Etageplaner vil blive tildelt den etage, de blev oprettet på, mens snit og højder ikke er tilknyttet nogen etage.
Visninger vil blive uploadet som DWG-filer.
Modelfiler
Modeller opfører sig på samme måde som tegninger. Der er dog to hovedforskelle.

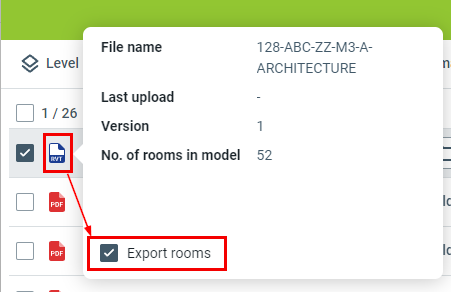

Eksportér rum
Hold musen over modelikonet og vælg, om rummene skal medtages i uploaden.

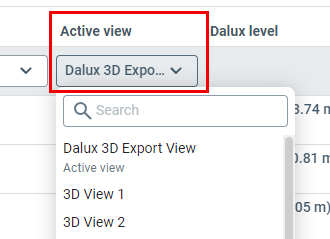

Aktiv visning (3D)
Vælg den 3D-visning, du vil bruge til uploaden. Detaljeringsgraden (fin anbefales) og kun synlige objekter i denne visning vil blive uploadet.

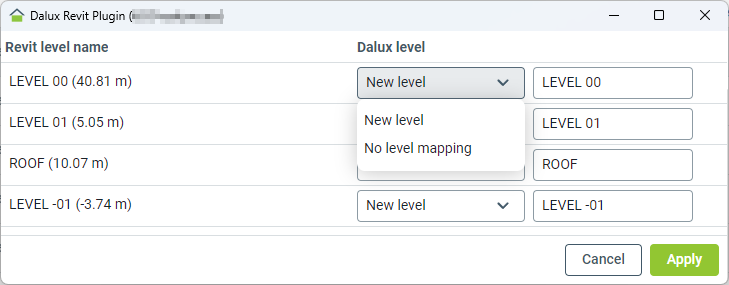

Niveaumapping
Advarsel
Hvis der allerede er oprettet niveauer i din Dalux FM-instans, må du undlade at oprette niveauer fra dine ark under upload til Dalux!
Niveaumapping viser niveauerne fra modellen, så du kan kortlægge hver enkelt til et Dalux-niveau og tildele et navn.
Du kan:
- Vælg eksisterende niveauer, hvis de allerede er oprettet i Dalux.
- Opret et nyt baseret på et niveau fra modellen.
- Vælg 'No level mapping', og etagen vil ikke blive uploadet.
Tips og tricks
Uploader Revit med forskudte etager og rum – Hvis din bygning har forskudte etager (for eksempel en stueetage bestående af tre niveauer med forskellige højder), skal du importere alle etager, der indeholder rum i Dalux. Dette sikrer, at rum kan flettes sammen til de korrekte etager. Ellers vil rum blive tilknyttet til det nærmeste etager, hvilket måske ikke er nøjagtigt.
Egenskabsmapping

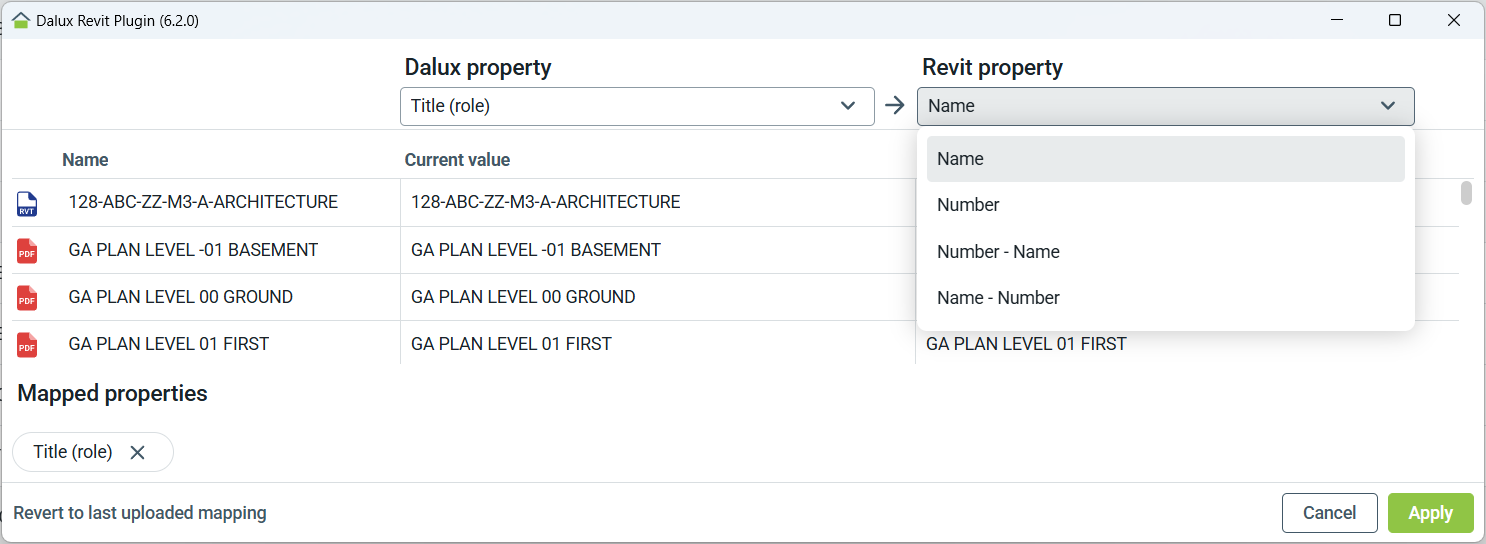

Property mapping giver dig mulighed for at angive filnavnet og kortlægge Dalux-metadata til en Revit-egenskab.
Navn: Dette viser tegningerne efter ark- eller visningsnavn.
Dalux property(document property): Dette giver dig mulighed for at vælge Dalux metadata-feltet 'Titel', som definerer filnavnet i Dalux.
Revit property: Dette giver dig mulighed for at vælge arkets egenskaber fra Revit-modellen. Den viser den nye værdi, der vil blive brugt for Dalux-egenskaben efter at have klikket 'Apply'.
Når du har klikket på 'Apply' og uploader filerne til Dalux, bliver denne opsætning gemt og genbruges næste gang du uploader.
Du kan nemt gendanne den forrige kortlægning, der blev brugt under den sidste upload, ved at klikke på "Revert to last uploaded mapping".
Tips og tricks
Titel er navnet, der vises under Lokationer, så hold det kort og præcist.
Hvis du vil tilføje to Revit-egenskaber til en Dalux-egenskab, skal du kombinere dem til en ny Revit-egenskab og derefter tildele denne nye Revit-egenskab til en Dalux-egenskab.

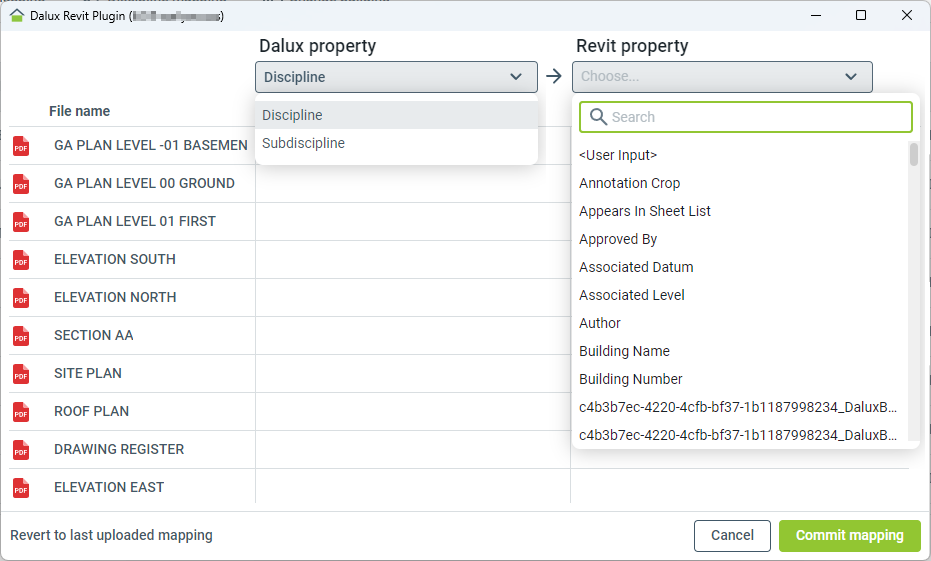

Fagmapping
Fag giver dig mulighed for at kortlægge 'Fag' og/eller 'Underfag' med brugerinput eller en Revit-egenskab.
Fag og underfag genererer en mappe-struktur under Lokationer, hvilket gør det nemt at adskille arkitektoniske, mekaniske, plan- og detaljer tegninger.
Dalux Property: Vælg mellem Fag eller Underfag. Den viser den aktuelle værdi, der bruges for hver fil.
Revit-egenskab: Vælg de egenskaber fra Revit-modellen, som du vil bruge til fag. Den viser den nye værdi, der vil blive brugt for Dalux-egenskaben, efter at have klikket "Commit mapping".
Når du har klikket på "Commit mapping" og uploader filerne til Dalux, bliver denne opsætning gemt og genbruges næste gang, du uploader.
Du kan nemt gendanne den tidligere mapping brugt under sidste upload ved at klikke på "Revert to last uploaded mapping".
Hvis du vil tilføje to Revit-egenskaber til en Dalux-egenskab, skal du kombinere dem til en ny Revit-egenskab og derefter tildele denne nye Revit-egenskab til en Dalux-egenskab.

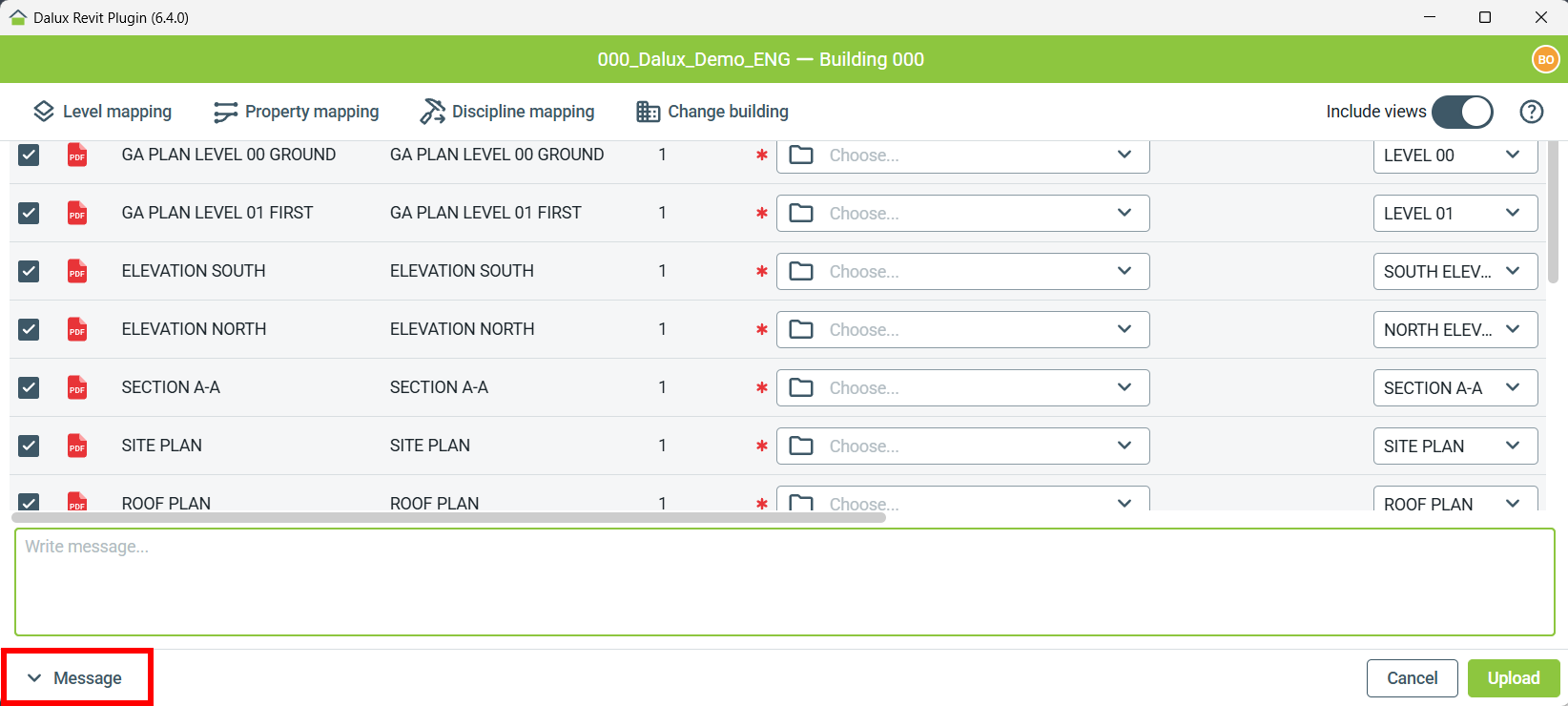

Besked
Nederst kan du indtaste en besked for at forklare årsagen til uploaden.
Bemærk venligst, at du kun kan tilføje én besked for hele uploaden, ikke for hver enkelt fil.

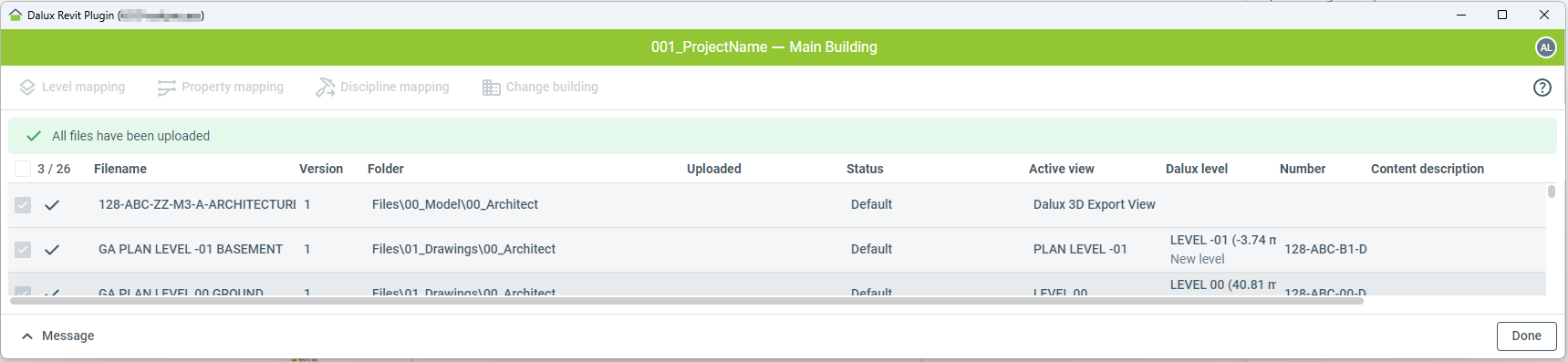

Efter upload
Når du er færdig med at opsætte dine filer og klikker på "Upload", vil du se en fremdriftsoversigt.
Når alle filer er uploaded, vil du se resultatet med et flueben for hver vellykket upload.
Hvis nogle af filerne ikke er uploadet, vises der et rødt informationsikon til højre for hver af dem; hold musen over ikonet for at se årsagen.
Bemærk
Din model vil blive Uploadet i Lokationer-modulet som en 'daluxbim'-fil og ikke den faktiske .RVT-fil. Du skal Importér dataene for at Opdater modellen og tegningerne Sådan importes din BIM-model og tegninger.
