Denne artikel forklarer, hvordan man opretter 2D-objekter og 3D-objekter fra tegninger eller modeller i Dalux.
Sådan opretter du en 2D-objektgruppe

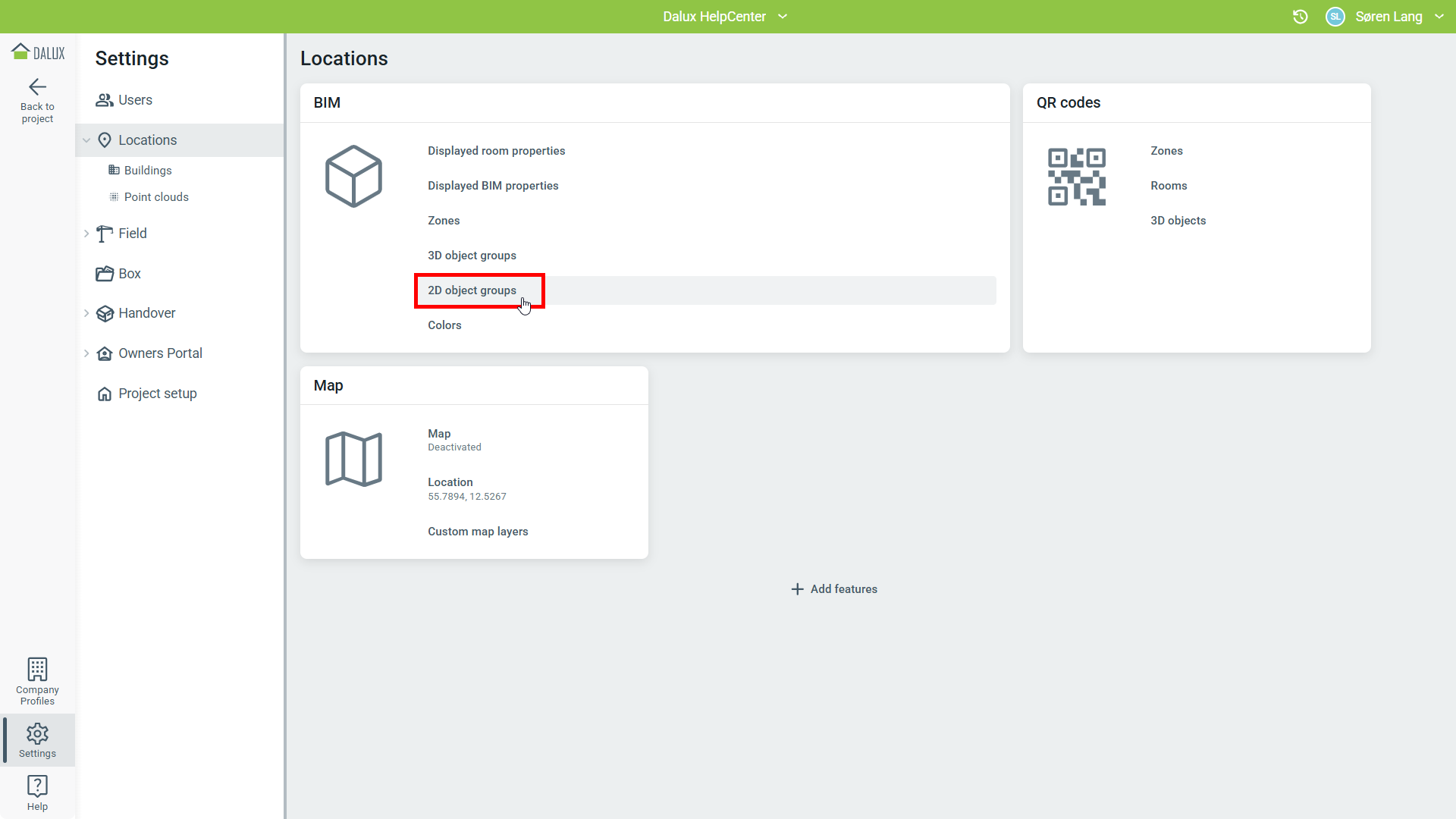

Gå til Opsætning
Lokationer
'2D-objektgrupper'
Vælg en bygning.

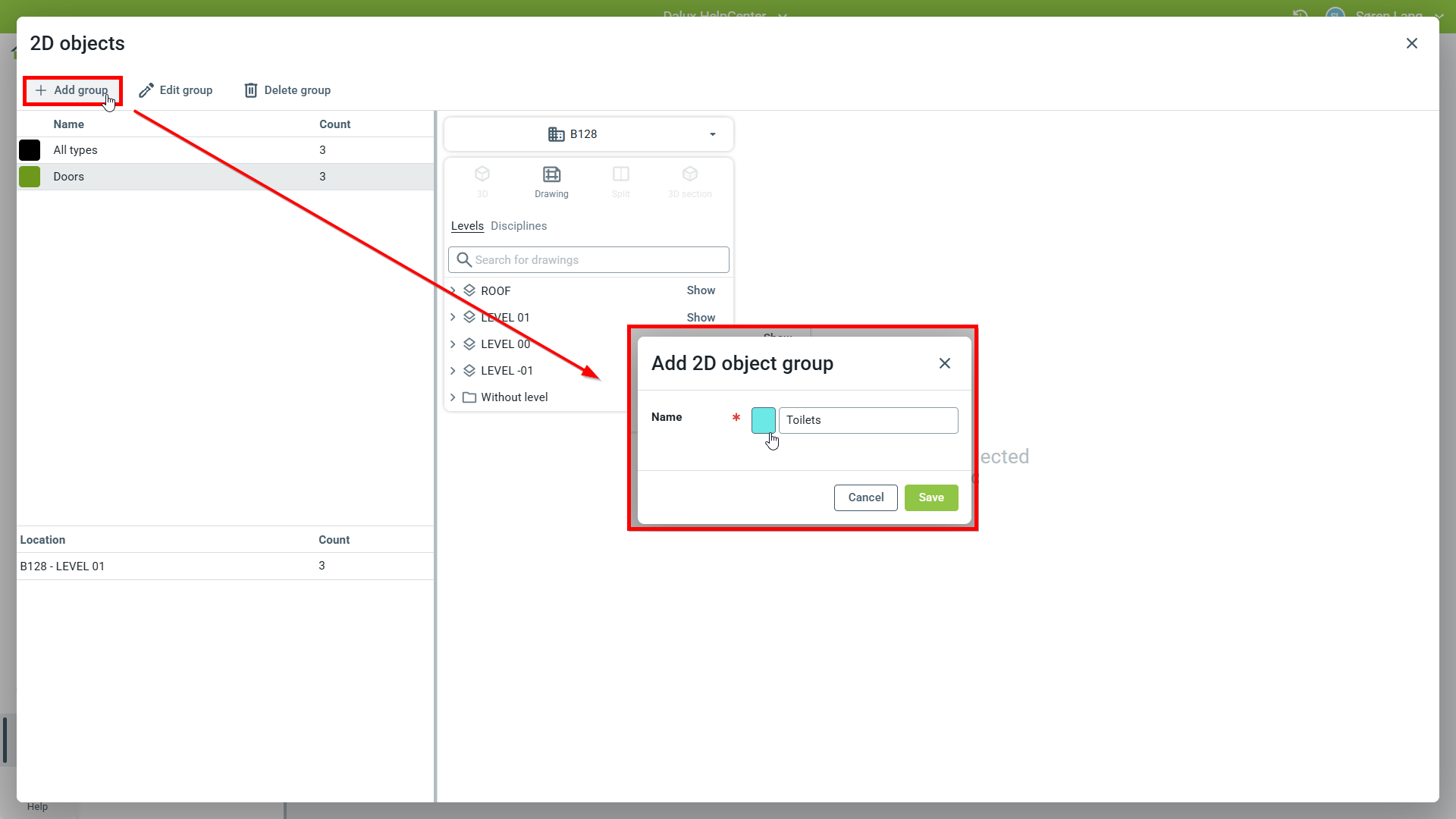

Du kan oprette en ny 2D-objektgruppe ved at klikke Tilføj. Giv 2D-objektgruppen et navn og klik 'Gem'.
Vælg en bygning og en tegning, som du vil tilføje 2D-objekter til.

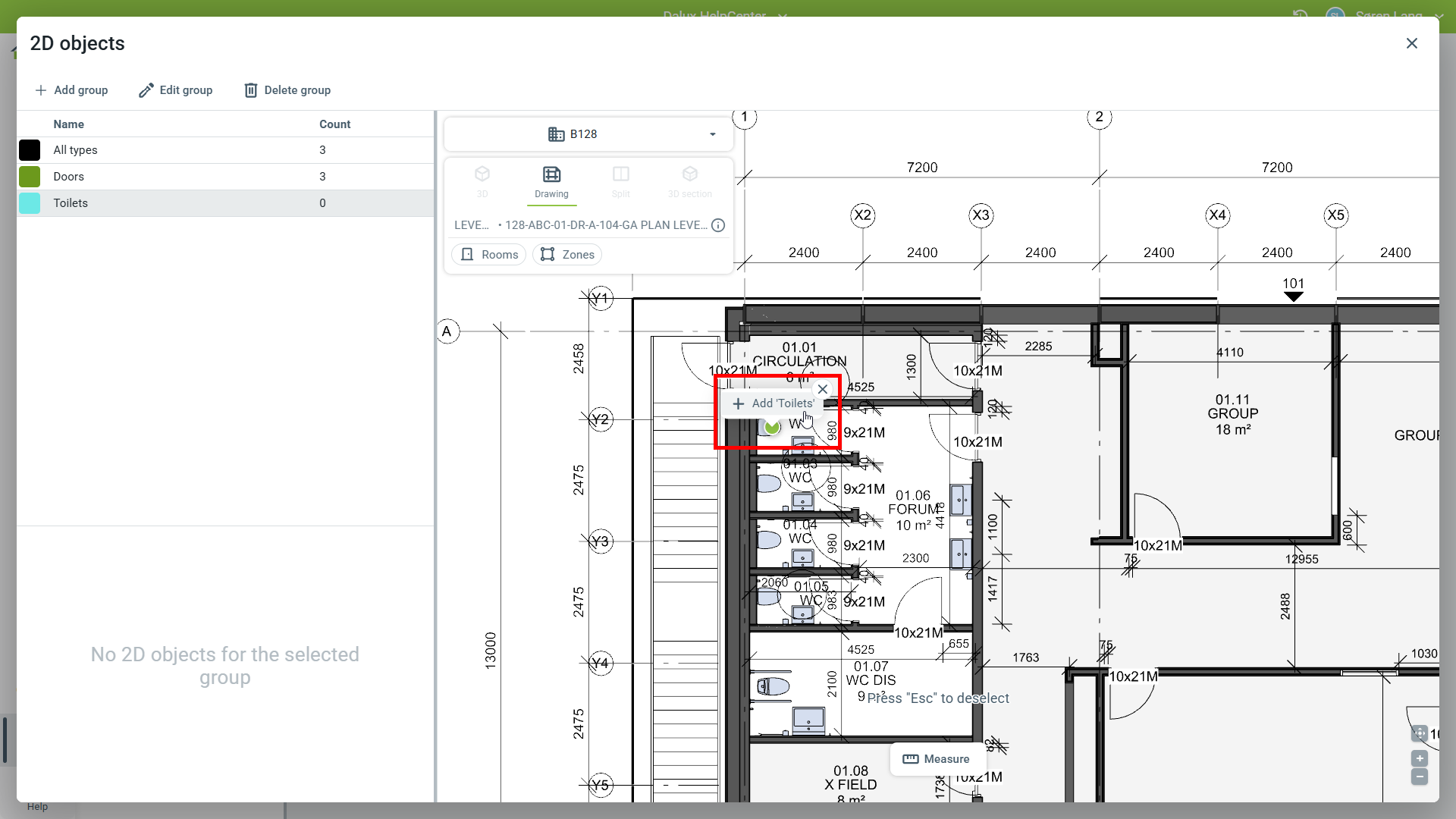

Klik på tegningen for at placere et 2D-objekt fra gruppen. Klik derefter Tilføj. Processen kan derefter gentages for at tilføje flere 2D-objekter.
Tip og tricks
Hvis du ønsker at bruge 2D-objektgrupper til tilsynsplaner og kontrolplaner, skal du også oprette zoner. Hvis du har brug for hjælp med zoner, kan du læse denne artikel: Zoner og zonelag.
Sådan opretter du en 3D-objektgruppe

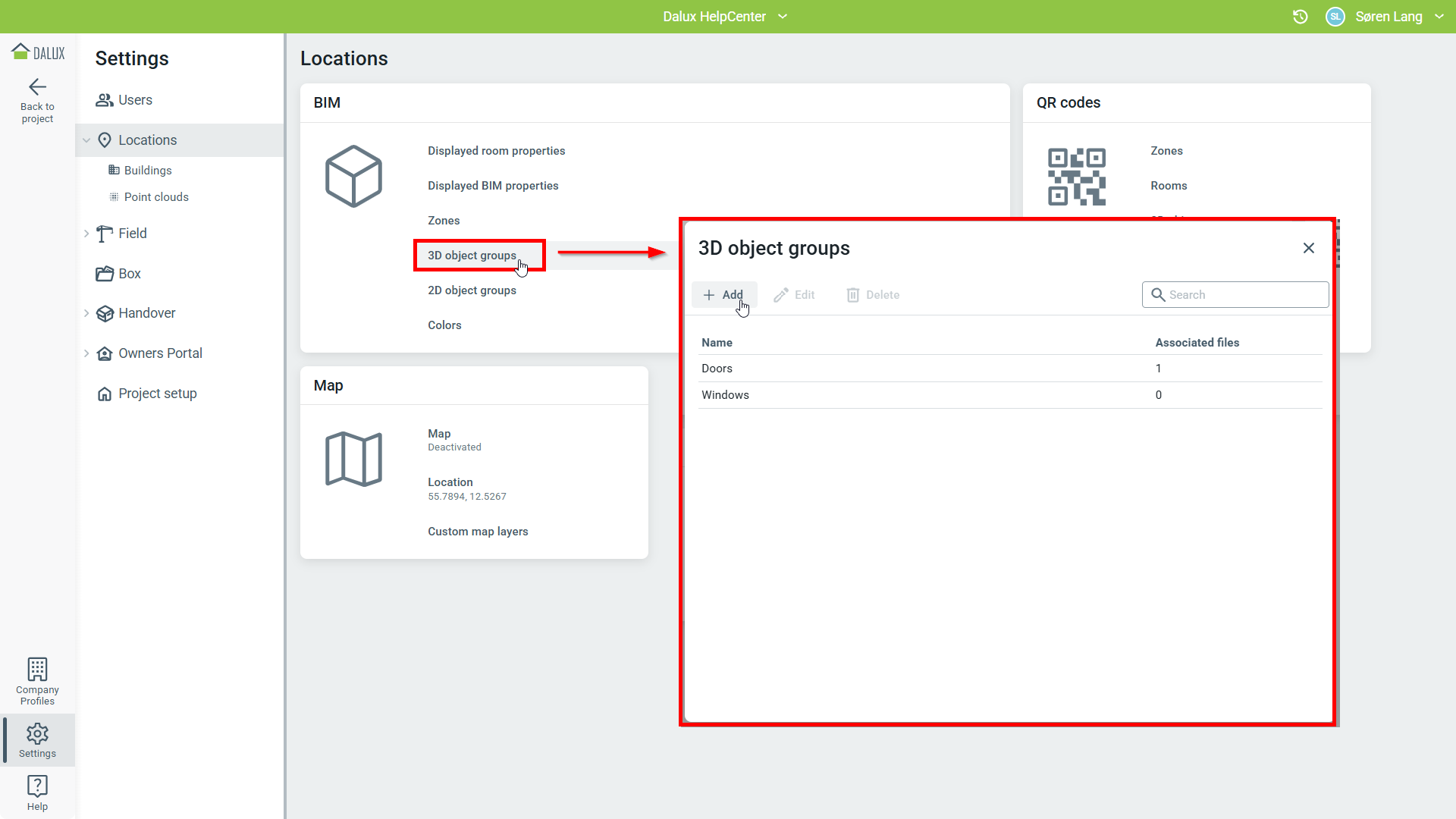

Gå til Opsætning
Lokationer
'3D-objektgrupper'
Tilføj.
Skriv navnet på 3D-objektgruppen og vælg en bygning.

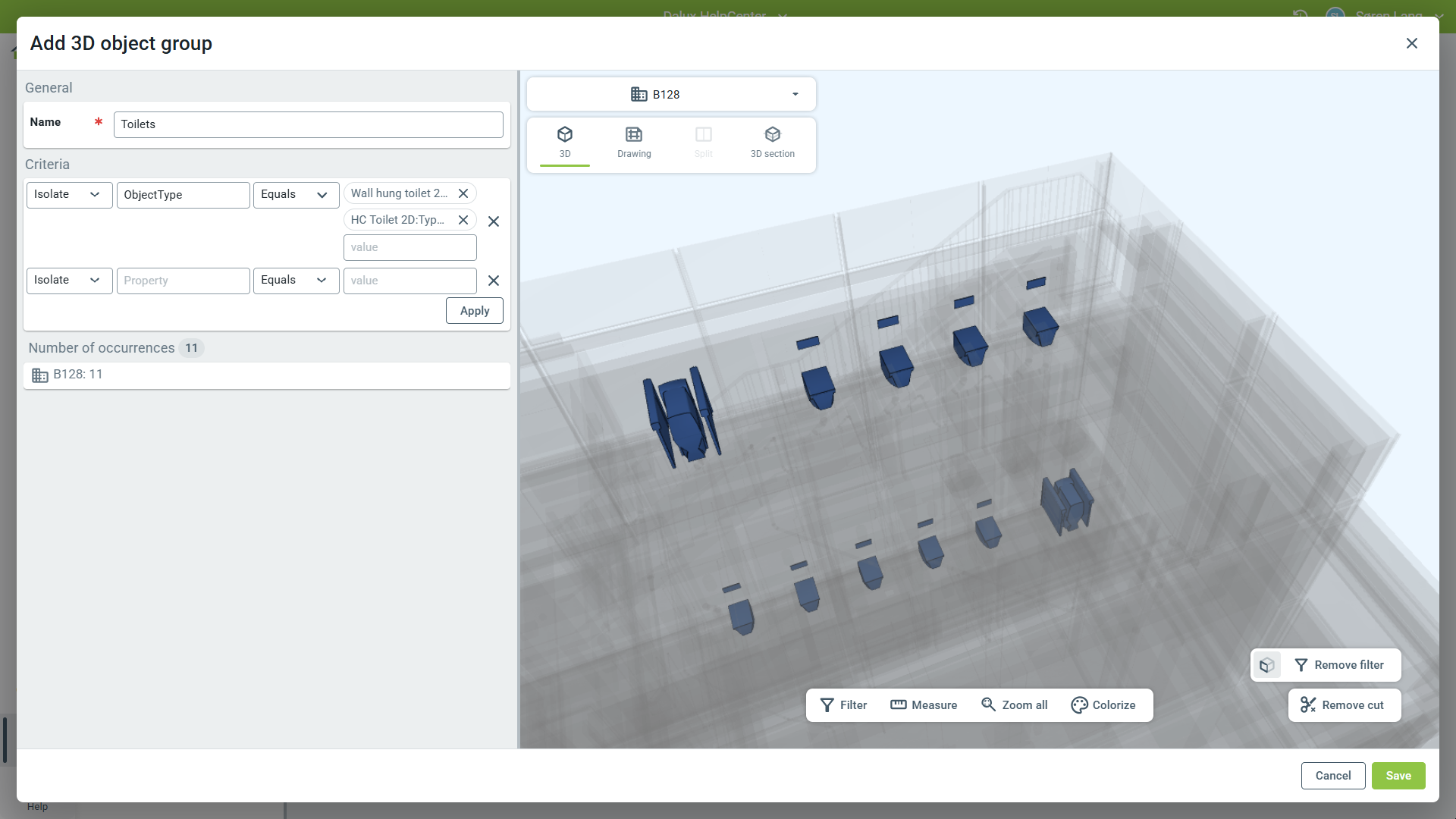

Brug filtrene til at opsætte, hvilke elementer fra modellerne du ønsker i gruppen. Du kan opsætte kriterier i menuen til venstre. Du kan også filtrere på værdier fra model egenskaber.
Du kan lære mere om at bruge filtre i denne artikel: Filtre og visualisering i Lokationer
Klik 'Gem' for at tilføje objekterne til 3D-gruppen.

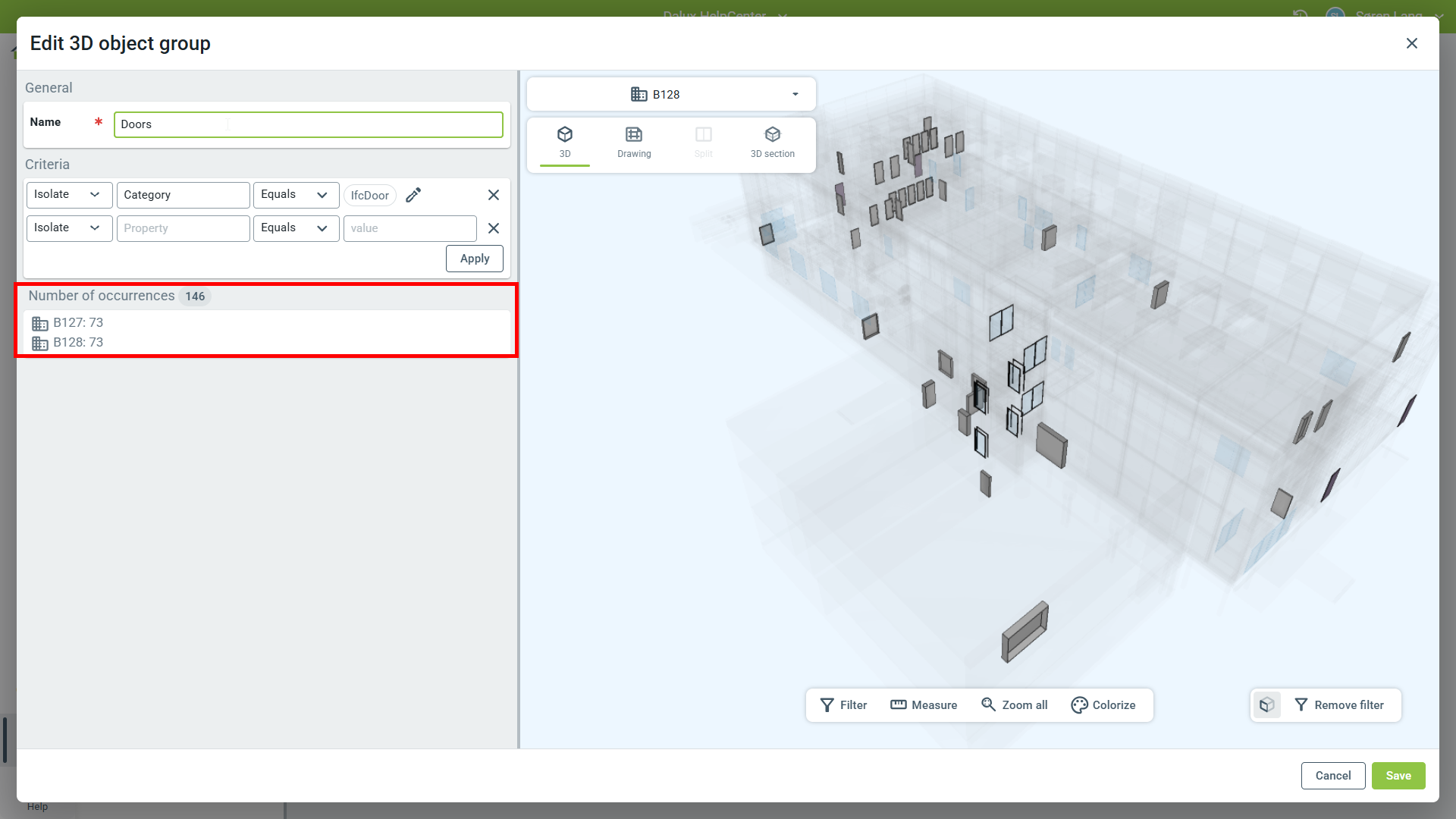

Når et filter er valgt, kan du se antallet af forekomster og elementerne i 3D-visningen. Dit filter vil blive anvendt på tværs af alle dine bygninger. De samlede forekomster, og hvor mange forekomster der er pr. bygning, vil blive vist.
