Denne artikel viser processen til at opdatere og ændre en eksisterende DWG-tegning i FM.
Hvis det er første gang, du importerer en DWG, anbefaler vi, at du læser denne artikel: Sådan importeres nye DWG-tegninger til FM
DWG-tegningen, du opdaterer, indeholder etage- og rumdata, som bruges i Dalux FM. Det er vigtigt at bemærke, at opdatering af en tegning i Dalux FM vil ændre disse data.
ADVARSEL!
Når importen er udført, er det umuligt at gendanne data, der måtte være blevet slettet.
Brugerrettigheder
For at opdatere DWG-tegninger i Dalux FM, skal brugeren enten være en administrator eller en del af en brugerrolle med 'Rediger bygningsmasse'-rettigheder under Lokationer.
Opdater en tegning for en etage i en bygning

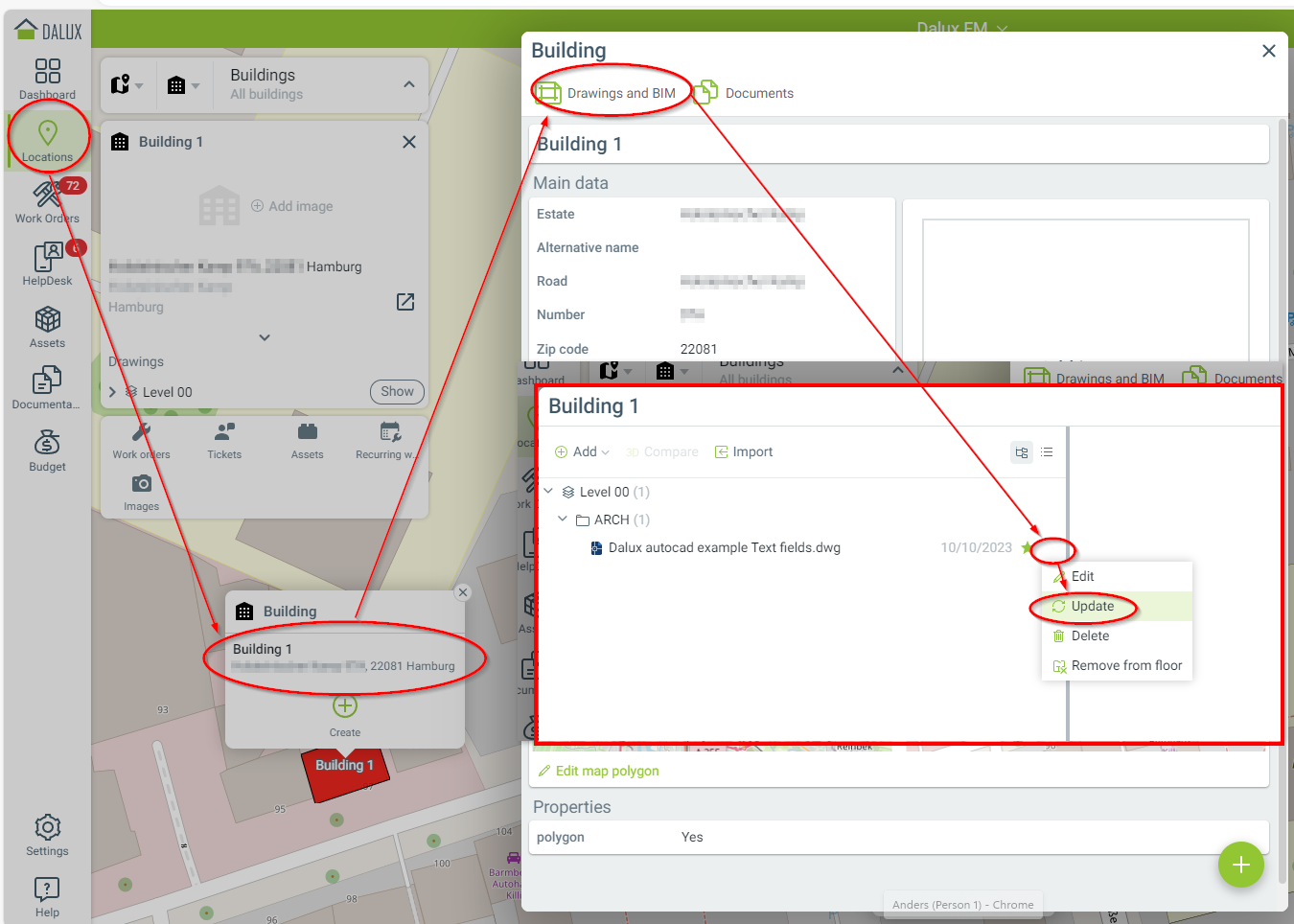

Naviger til den bygning, du vil opdatere DWG-tegningen for, og klik på Tegninger og BIM.
Klik på -ikonet til højre for tegningen og klik
Opdater, og vælg derefter den nye tegning fra din computer.

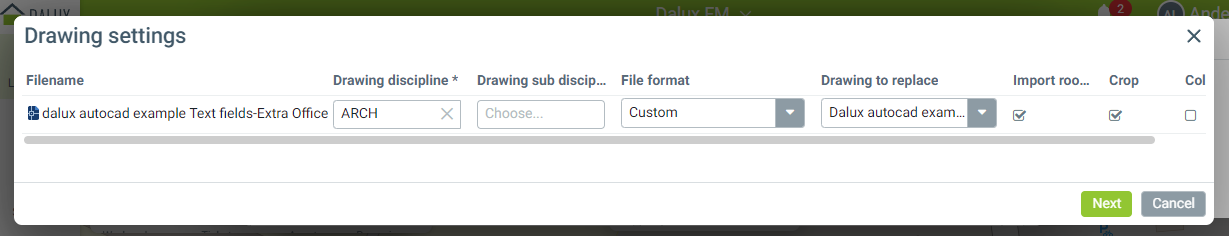

Tegningsindstillinger
Dataene for tegningen er allerede udfyldt baseret på de oprindelige indstillinger.
Husk at vælge beskæring, hvis de nye tegninger indeholder et større område end den gamle. Klik på 'Næste' for at fortsætte.

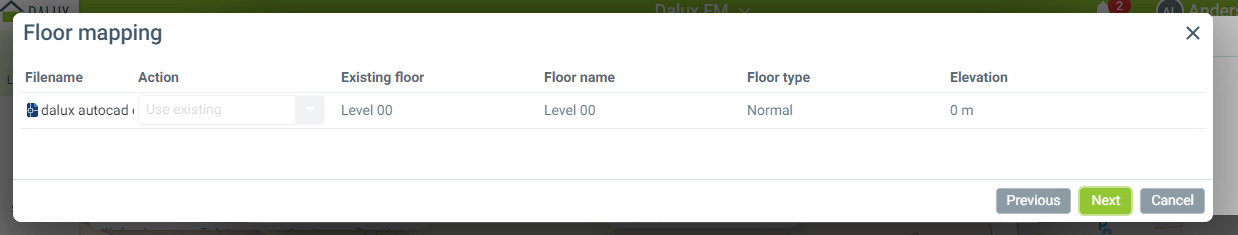

Import af etager
Da du opdaterer en eksisterende tegning, kan du ikke ændre noget her. Klik på 'Næste' for at fortsætte.

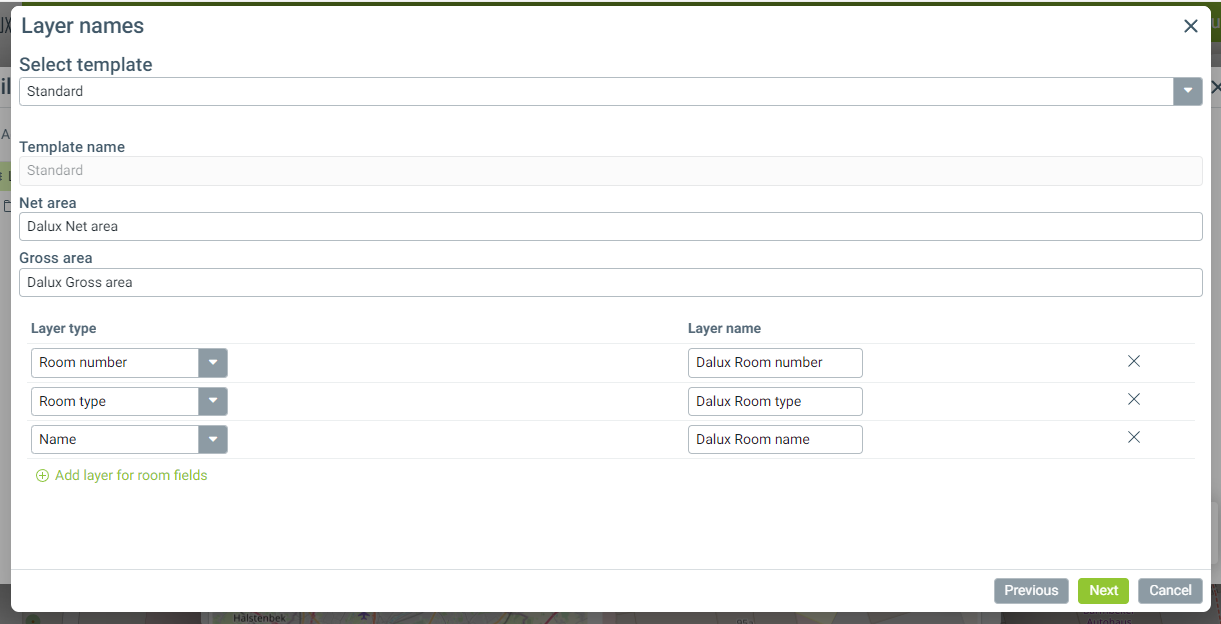

Lagnavne
Vælg en skabelon eller match hver Dalux-parameter med et DWG-lagnavn. Klik på 'Næste' for at fortsætte.

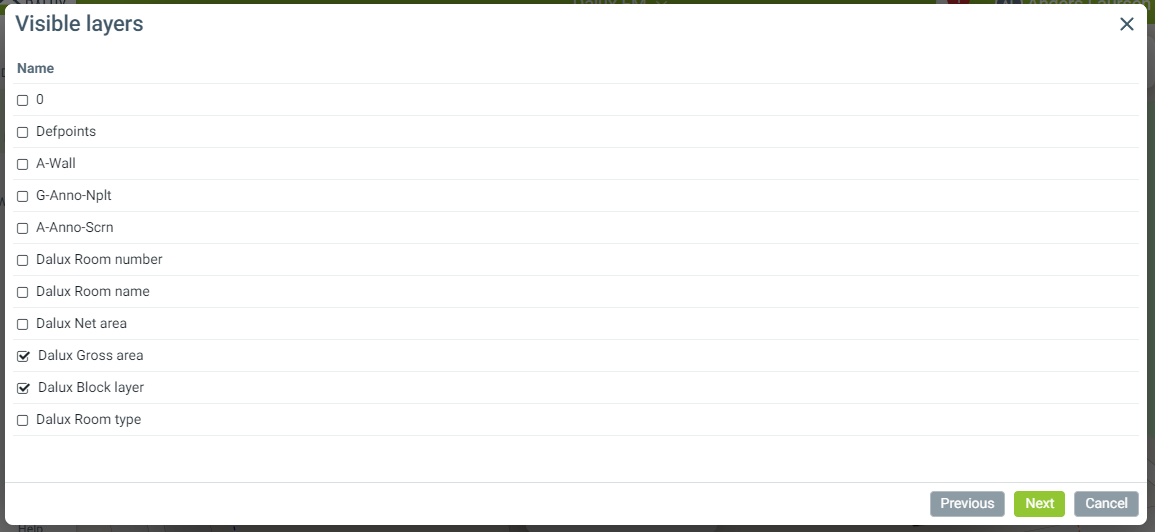

Synlige lag
Vælg de lag, du ønsker vist på plantegningen. Klik på 'Næste' for at fortsætte.

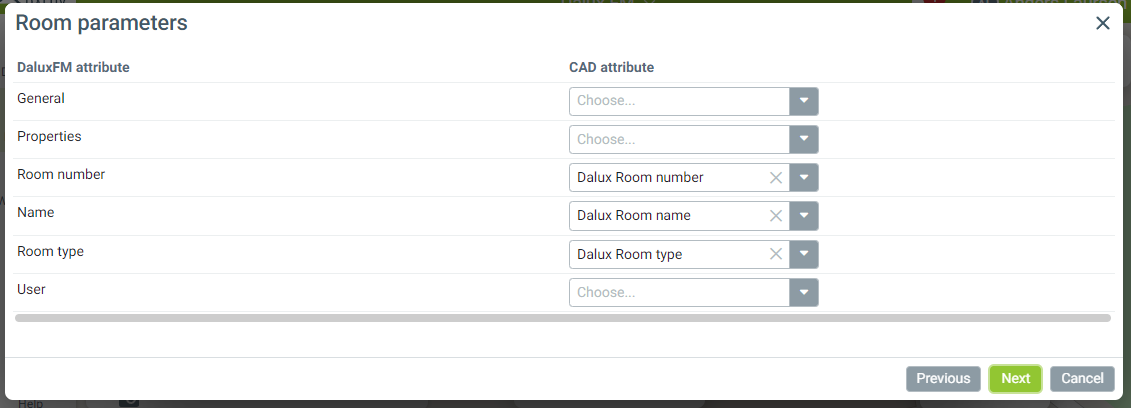

Rumparametre
Kontroller, at Dalux FM-attributterne er kortlagt til den korrekte CAD-attribut. Klik på 'Næste' for at fortsætte.

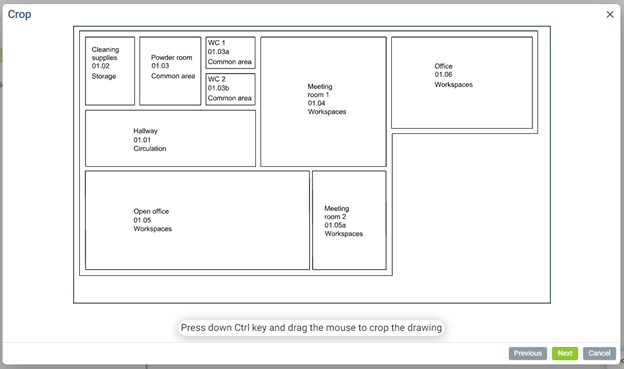

Beskæring
Opret et nyt rektangel over det område, der skal vises på etageplanen. Klik på 'Næste' for at fortsætte.

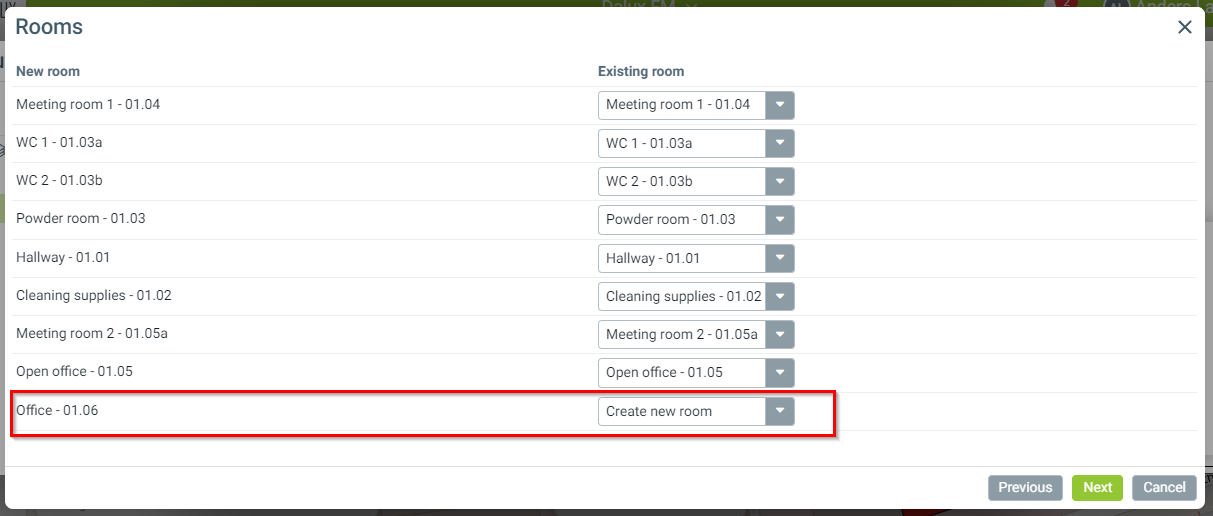

Rum
De eksisterende rum fra DWG-tegningen bliver automatisk matchet med de eksisterende rum i Dalux FM.
Bemærk, at alle Dalux FM-attributter vil blive opdateret med nye oplysninger fra DWG-tegningen, f.eks. areal og rumtype.
Identifikatoren for hvert rum er rum navn og/eller rumnummer.
Skift IKKE begge disse på samme tid; hvis du gør det, vil Dalux FM ikke genkende dem og behandle dem som nye rum.
- Hvis DWG-tegningen indeholder nye rum, vil de blive oprettet.
- Hvis DWG-tegningen ikke indeholder rumdata, som kan matches med et rum i Dalux FM, vil det blive slettet.
Klik på 'Næste' for at fortsætte.

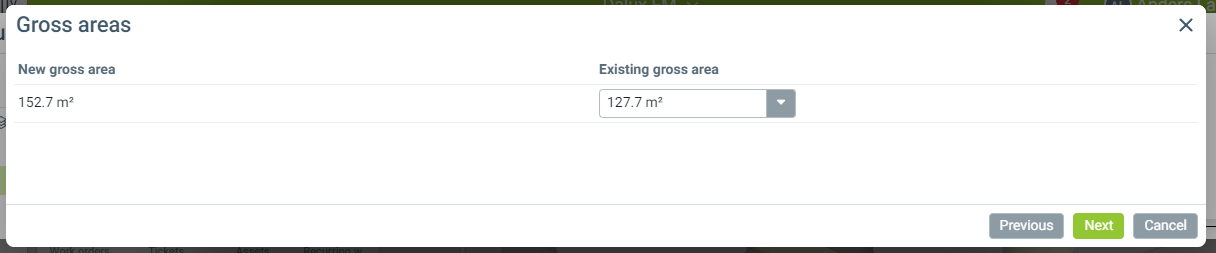

Bruttoareal
Kontroller, at bruttoarealet svarer til dine forventninger, da det vil opdatere det eksisterende. Klik på 'Næste' for at fortsætte.

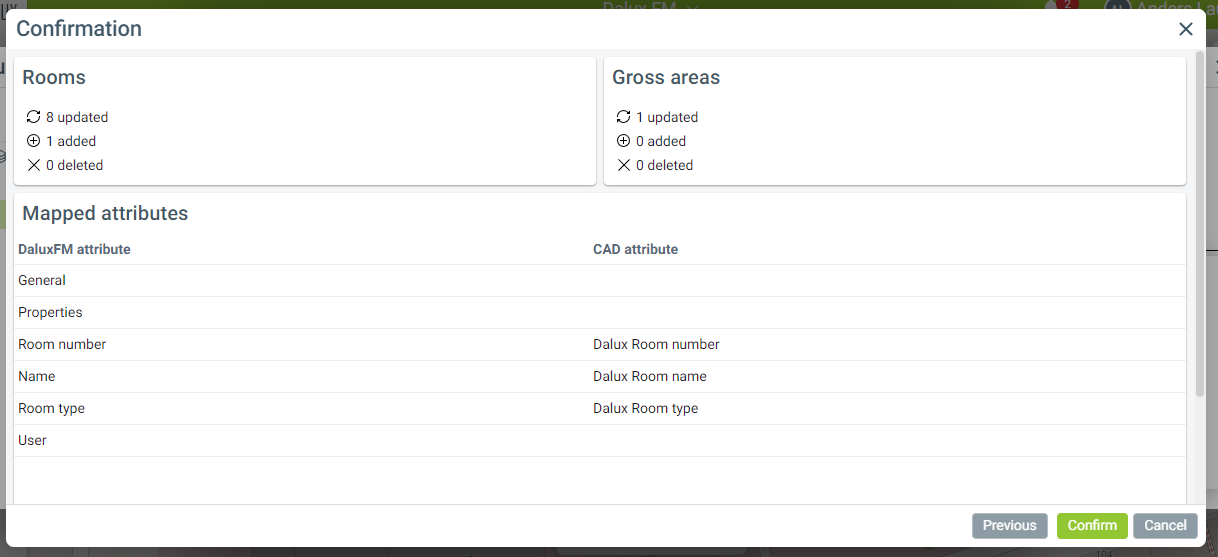

Bekræftelse
Kontroller, at rum bliver slettet eller oprettet i overensstemmelse med dine forventninger. Når du er tilfreds, klik på 'Bekræft'.

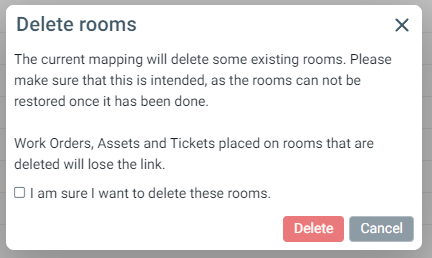

Hvis du sletter rum, vil du blive bedt om at bekræfte denne handling.
Advarsel: Slettede rum kan ikke gendannes.

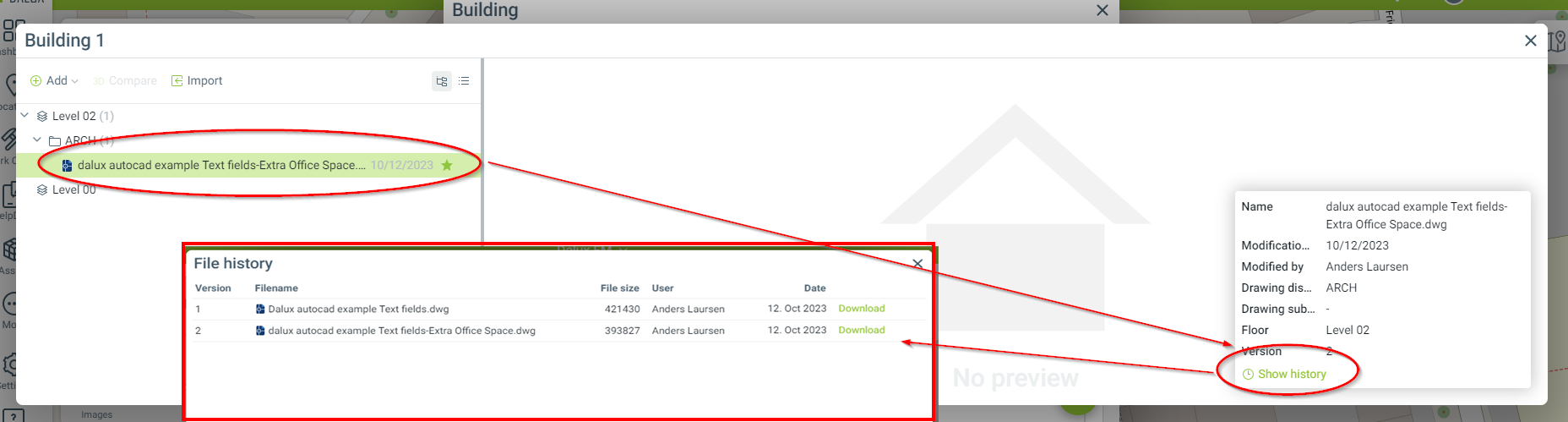

Når importprocessen er afsluttet, kan du tilgå alle de uploadede versioner ved at navigere til Vis historik.

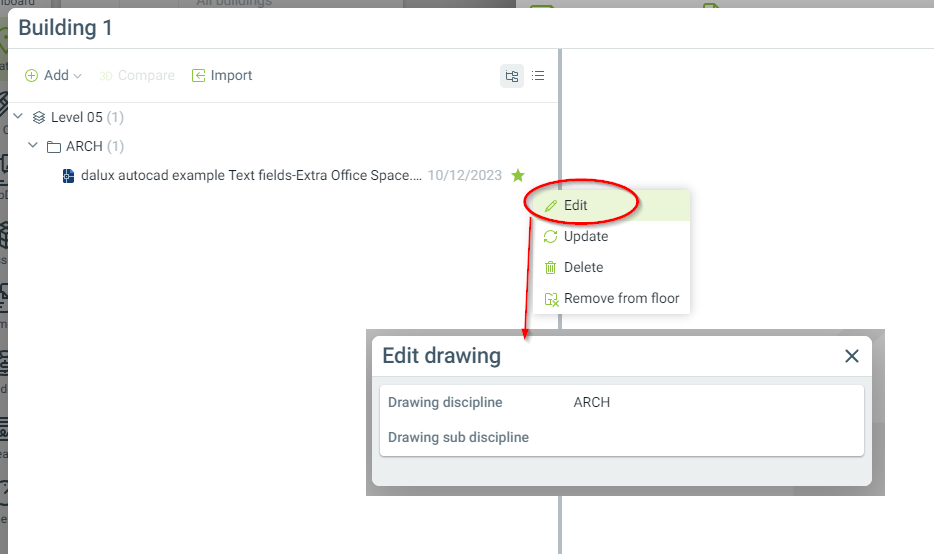

Rediger tegning
Ved at klikke Rediger, kan du ændre tegningens fag og underfag. Det påvirker ikke areal- eller rumdata.

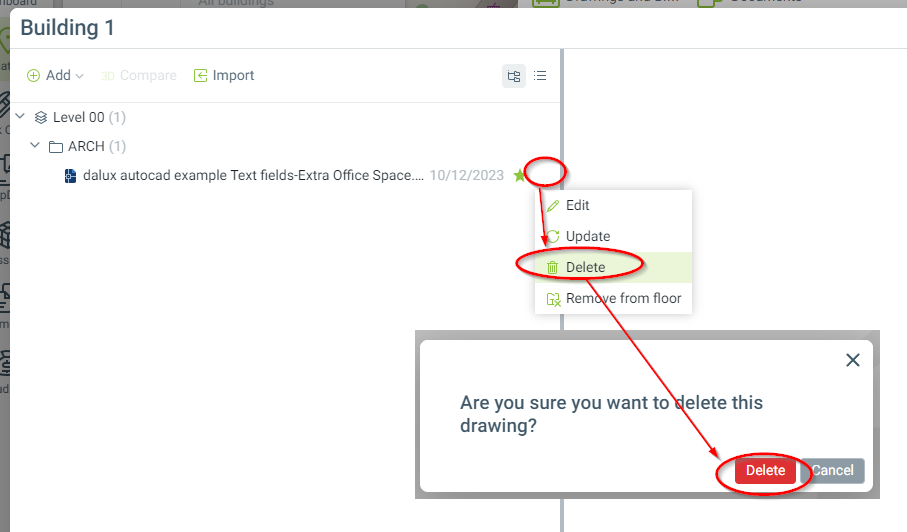

Slet DWG-tegning
Hvis du vil slette en tegning fra en etage i Dalux FM:
Find den tegning, du vil slette Mere
Slet. Bekræft handlingen ved at klikke på 'Slet'.
Når du gør dette, vil filen blive fjernet fra etagen og slettet fra Dokumentationsmodulet.
Bemærk, at slettede filer ikke kan gendannes.
Sletning af en tegning fra en etage i Dalux FM sletter kun DWG-tegningen. Du mister ikke nogen etage- eller rumdata.

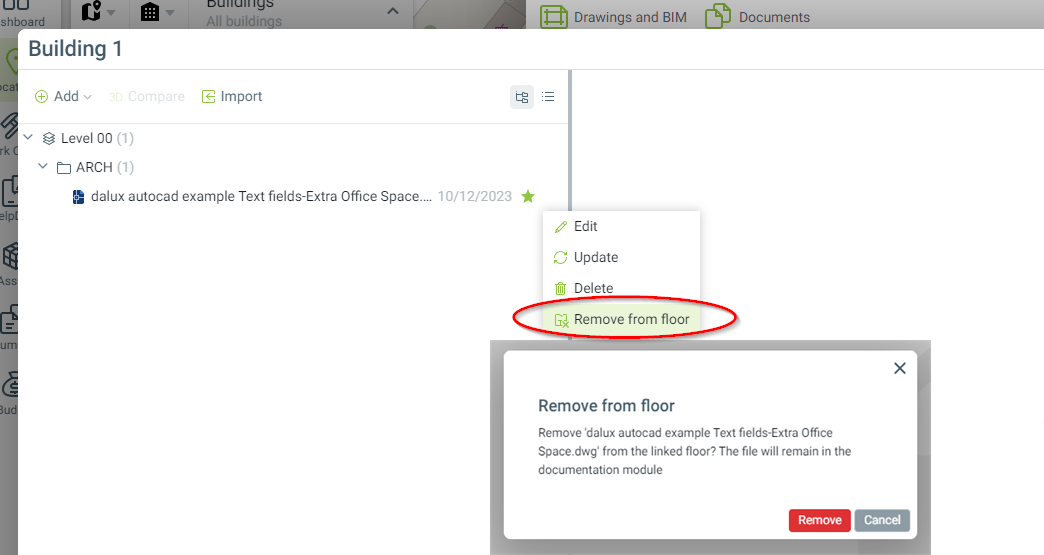

Fjern tegning fra en etage
For at fjerne en DWG-tegning fra en etage i Dalux FM, skal du klikke Fjern fra etage og bekræfte handlingen ved at klikke 'Fjern'.
Bemærk, at denne handling kun fjerner DWG-tegningen fra etagen og ikke etage- eller rumdata i Dalux FM.
Den fjernede DWG-tegning kan stadig findes underDokumenter i Dokumentation modulet og er tilknyttet denne bygning.
Eksempeldata
Du kan downloade eksempel-DWG-tegningerne nederst i denne artikel.

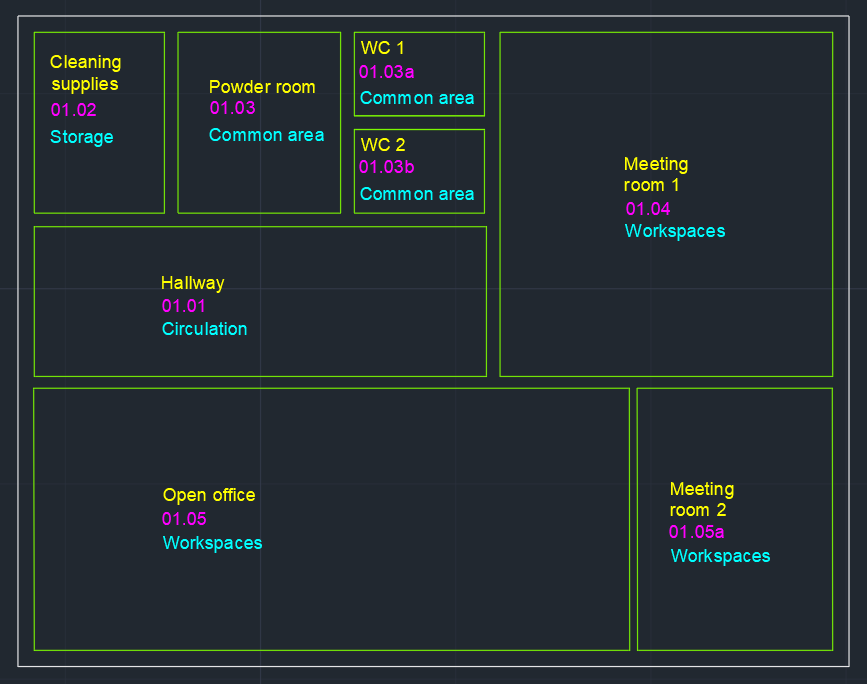

Oprindelig tegning
Den første tegning, vi bruger i dette eksempel, ser sådan ud.

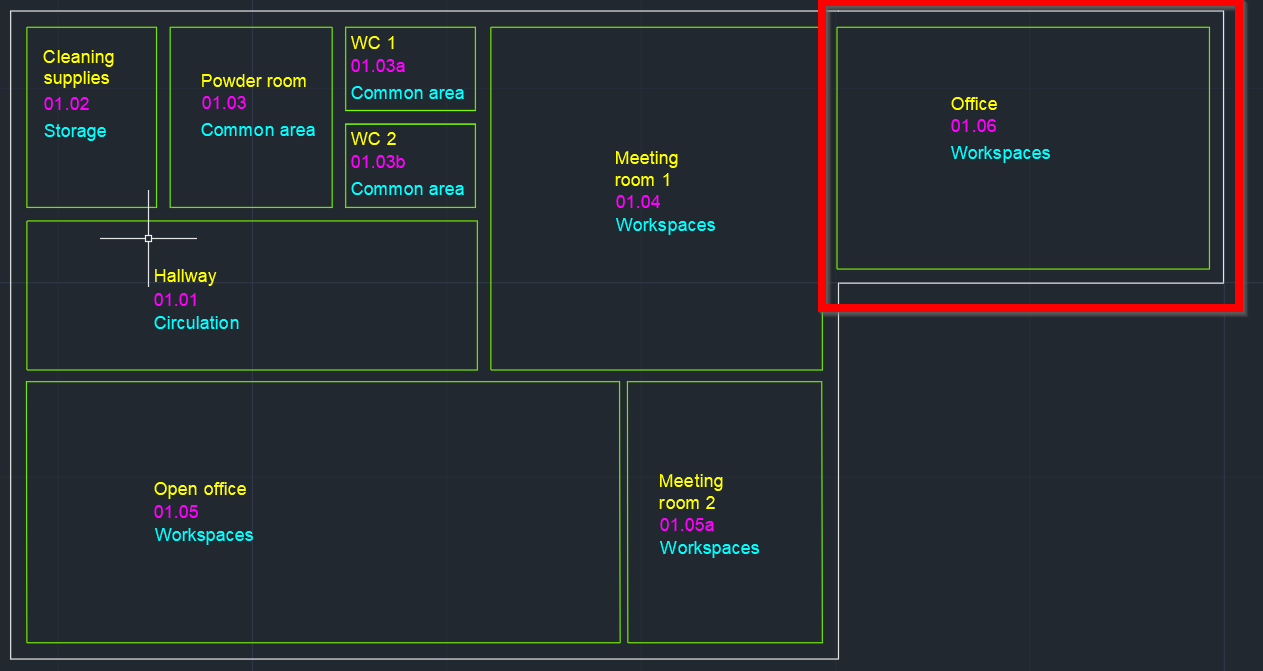

Udvidelse
Hvis du skal tilføje nye rum til etagen på grund af en bygningsudvidelse, skal du tegne dem i DWG-tegningen. Sørg for at oprette nye nettoarealer og justere det eksisterende bruttoareal i overensstemmelse hermed. Det er vigtigt at placere ruminformationen på de korrekte lag inden for de nye rum.
Når du har oprettet det nye rum i tegningen, vil det automatisk blive tilføjet som et nyt rum i Dalux FM.

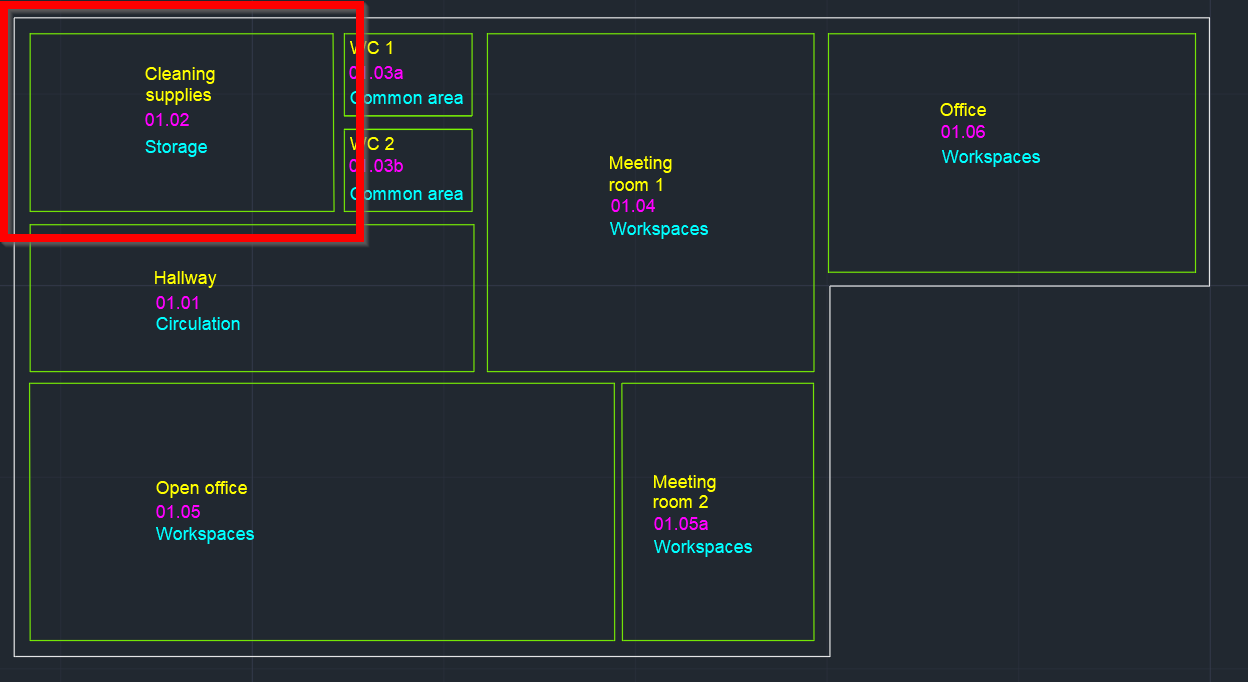

Sammenflet
Når du sammenfletter to rum, skal du slette nettoarealet og ruminformationen fra det ene rum. Udvid derefter nettoarealet for det andet rum, så det dækker det slettede rum.
Det er vigtigt at bemærke, at det rum, der blev slettet i tegningen, også vil blive slettet i Dalux FM.

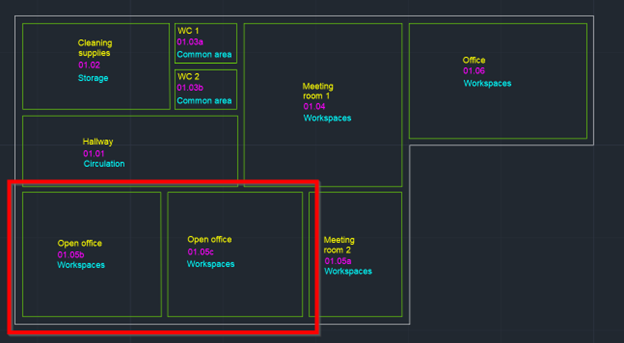

Opdel rum
Hvis du skal opdele et eksisterende rum i nye rum, bør du først justere nettoarealet for det eksisterende rum, så det kun dækker det nye område. Sørg også for at flytte den blå greb-firkant på text-elementer eller blokke.
Opret derefter et nyt nettoareal omkring det nye rum, og tilføj relevant ruminformation som text-elementer eller blokke.
Det eksisterende rum forbliver i Dalux FM, men opdateres med det nye areal, mens det nye rum oprettes separat.
