Naviger i Lokationer på mobil

Denne artikel dækker, hvordan man navigerer og måler tegninger og modeller på Dalux Mobile.

Med Dalux Mobile kan du hurtigt få adgang til tegningerne og modellerne i projektet for at få de oplysninger, du behøver. Hver bruger på projektet har adgang til Lokationer-modulet og måleværktøjerne i den.

Hvis du bruger Dalux på desktop, kan du lære at navigere i 3D i denne artikel: Naviger i Lokationer på desktop.

Video

Sådan får du adgang til og navigerer i tegninger i Lokationer

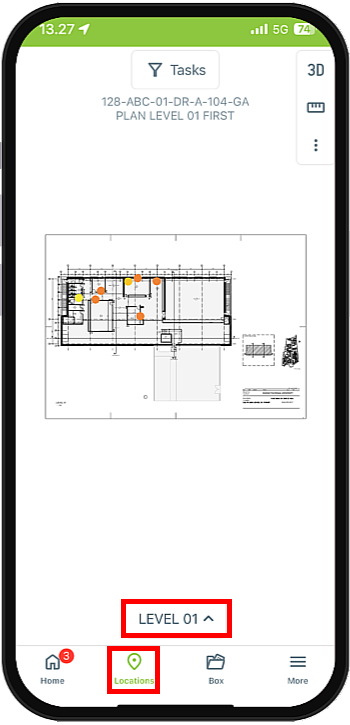

For at få adgang til Lokationer skal du trykke på -ikonet i bundlinjen. Du kan skifte mellem kortvisning () og tegningsvisning (). Denne artikel dækker kun tegningsvisningen.

Når du ser tegninger i Lokationer kan du:

• Brug to fingre til at knibe for at zoome ind og ud
• Træk visningen rundt ved at holde en finger på skærmen og bevæge den rundt

I bunden af visningen kan du ændre, hvilken tegning der vises, ved at trykke på knappen, der viser etagenavnet. I toppen af skærmen kan bygningen ændres.

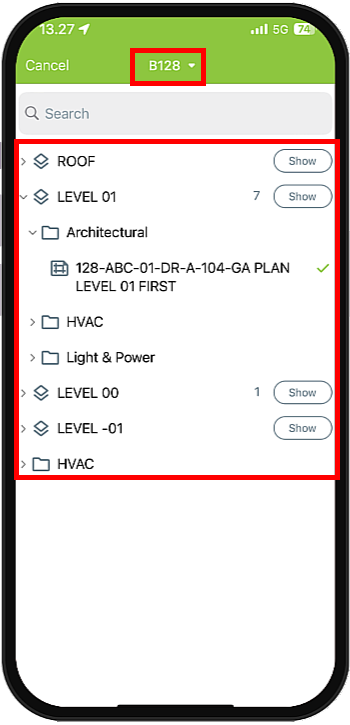

Etager og fagmapper kan ses i visningen, og tegninger kan åbnes ved at trykke på dem.

Du kan også søge efter et tegningsnavn.

Ved at trykke på 'Vis' vil du springe til standardtegningen for etagen.

Sådan vises forskellige registreringstyper på tegninger

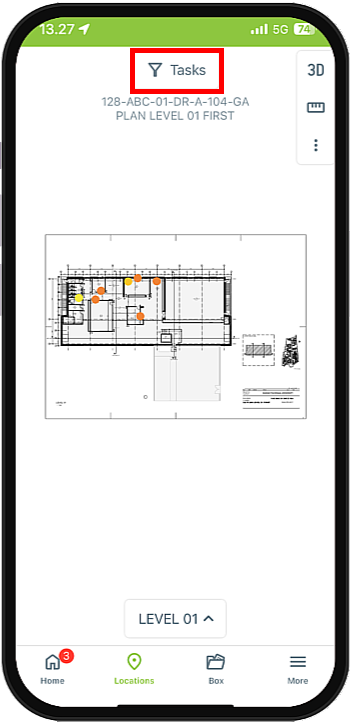

Når du ser en tegning, kan du øverst i visningen se, hvilket registreringsfilter der er aktivt.

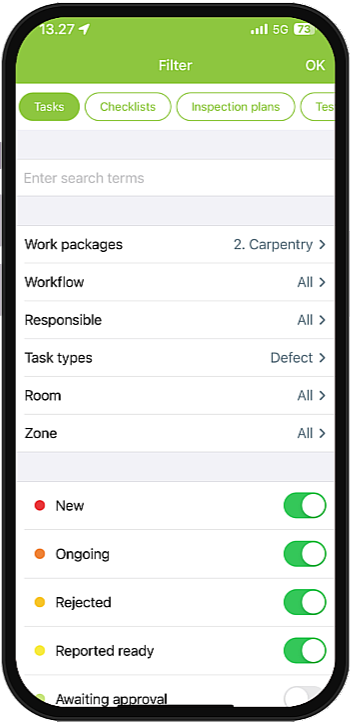

Tryk på denne knap for at tilpasse dit filter eller skifte til en anden registreringstype.

Det afhænger af dine rettigheder og roller i projektet, hvilke typer der er tilgængelige. Du kan hurtigt oprette specifikke filtre, så du kan finde det, du leder efter. Efter at have valgt parametrene for dit filter, tryk på 'OK' for at vende tilbage til tegningen.

Sådan måler du i 2D

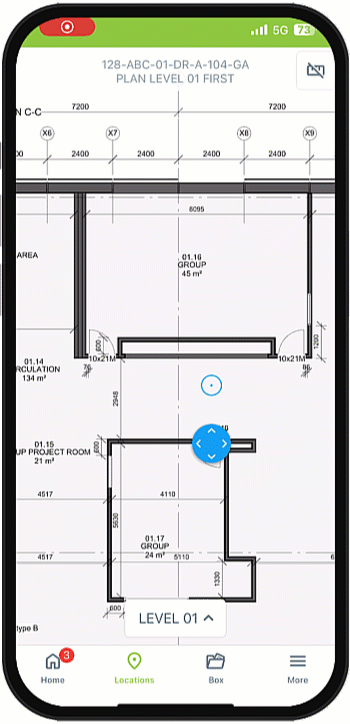

Når du ser en tegning, kan du lave opmålinger, ved at trykke på -ikonet.

Dette vil vise et blåt måleværktøj. Du kan trække dette rundt med din finger. Når du slipper din finger fra skærmen, vil et målepunkt blive placeret.

Du kan derefter flytte måleværktøjet til en anden placering for at få en længdemåling. Når du laver mere end to punkter, vil en arealmåling blive vist i midten af den målte form.

For at afslutte opmålinger, skal du trykke på -ikonet igen.

Sådan tilgår og navigerer du i 3D

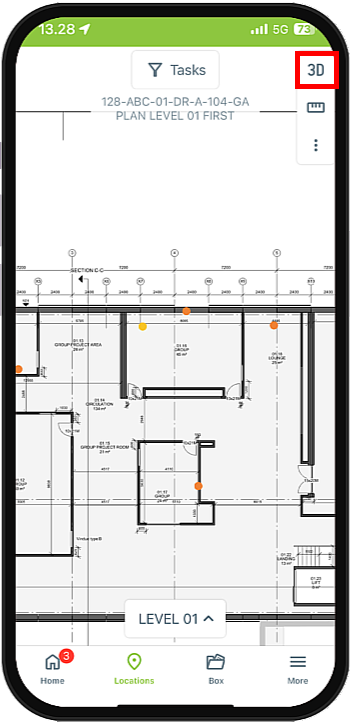

Når du ser en tegning, der er kortlagt til en BIM-model, vil en 3D knap være synlig i tegningsvisningen. Du kan trykke på denne knap for at skifte til Dalux BIM Viewer.

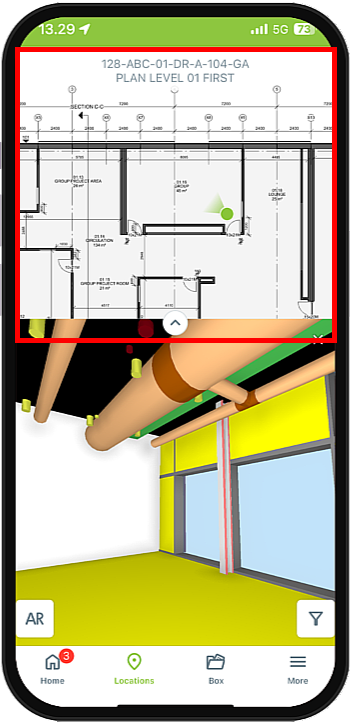

Standard 3D-tilstand er splitvisningen. Dette giver dig mulighed for at springe til en lokation ved at trykke på et punkt på tegningen. 3D-visningen vises i bunden. Splitvisningen låser højden til den valgte etage, hvilket betyder, at du ikke kan bevæge dig lodret i modellen.

I 3D-visningen kan du:

• Se dig omkring ved at holde fingeren på skærmen og bevæge den rundt
• Flyt frem og tilbage i modellen ved at knibe ind og ud med to fingre
• Når i fuld skærm, bevæg dig lodret ved at trække to fingre op eller ned på skærmen

Hvis du vil have 3D i fuldskærm, kan du trykke på -ikonet midt på skærmen.

Sådan ser du BIM-egenskaber og bruger filtre i 3D

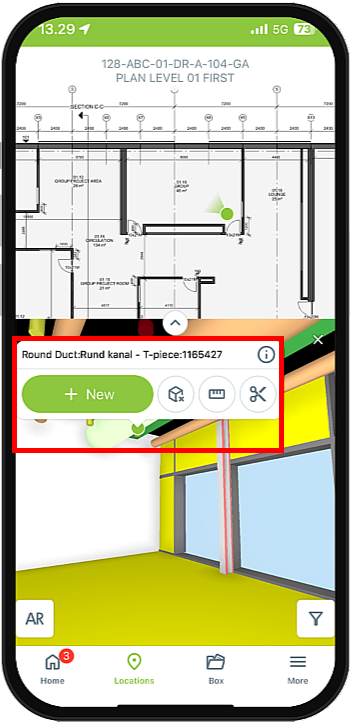

I 3D-visningen kan du trykke på 3D-objekter for at se objektnavnet og få adgang til flere egenskaber ved at trykke på -ikonet.

Du kan også skjule objektet, oprette målinger eller lave et snit. Se venligst videoen øverst for mere information om dette.

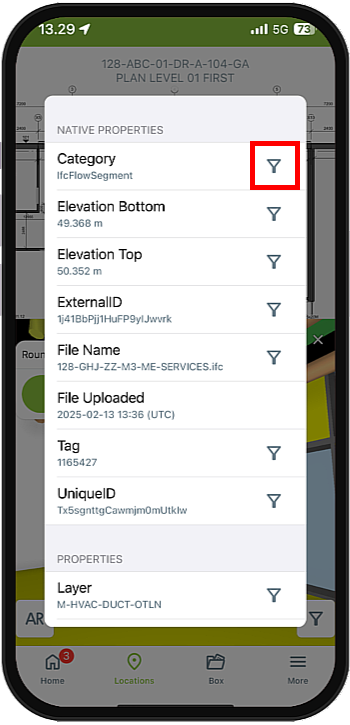

Når du ser egenskaberne for BIM-objektet, kan du hurtigt anvende filtre for de forskellige egenskaber ved at trykke på -ikonerne. Tryk uden for egenskabsvinduet for at lukke det og anvende filtrene.
