Sådan importeres IFC-modeller til FM

Denne artikel viser, hvordan du uploader IFC-modeller til Dalux FM og kortlægger de importerede data fra modellen til Dalux FM.

Som en del af BIM & dokumentationsmodulet kan BIM-modeller føjes til Dalux FM. Import af BIM-modeller giver mulighed for at importere data såsom rum og deres egenskaber, som kan bruges i forskellige andre funktioner.

Sådan uploader du IFC-filer til Dalux FM.

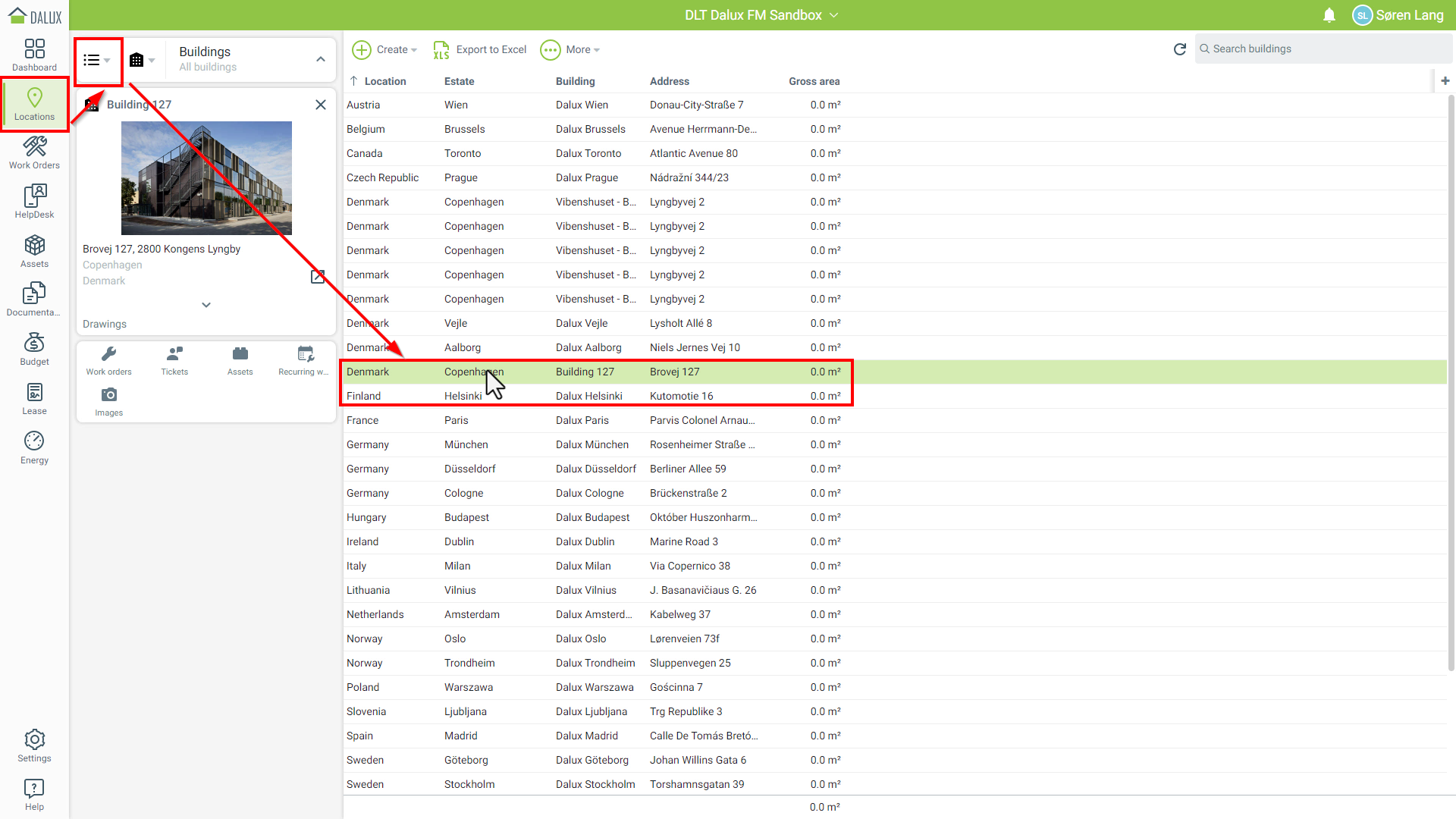

Find bygningen i Lokationer modulet, som du vil uploade en IFC-fil til. Dette kan gøres med kortet eller ved at bruge listevisningen.

Dobbeltklik på bygningen for at åbne den.

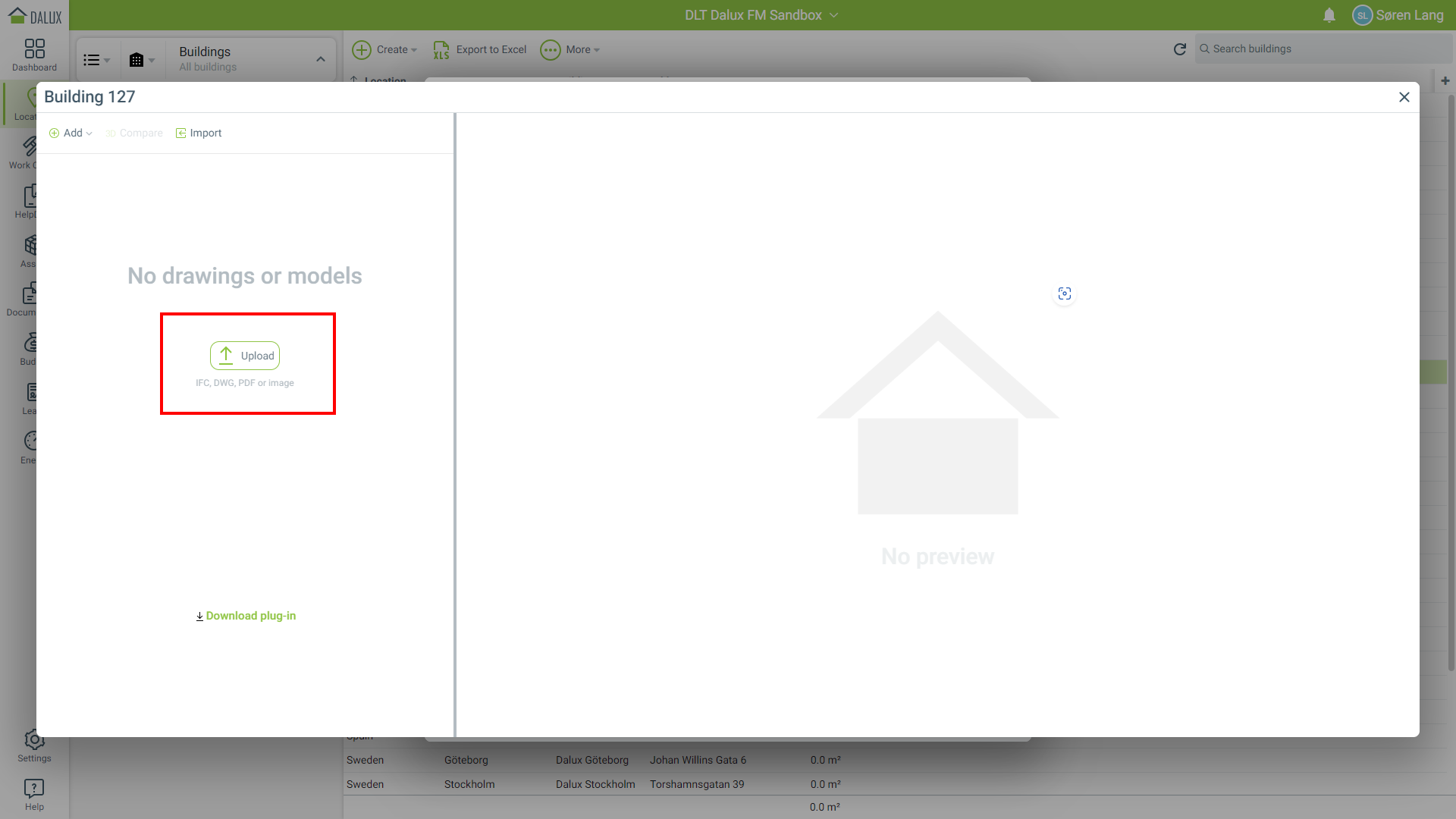

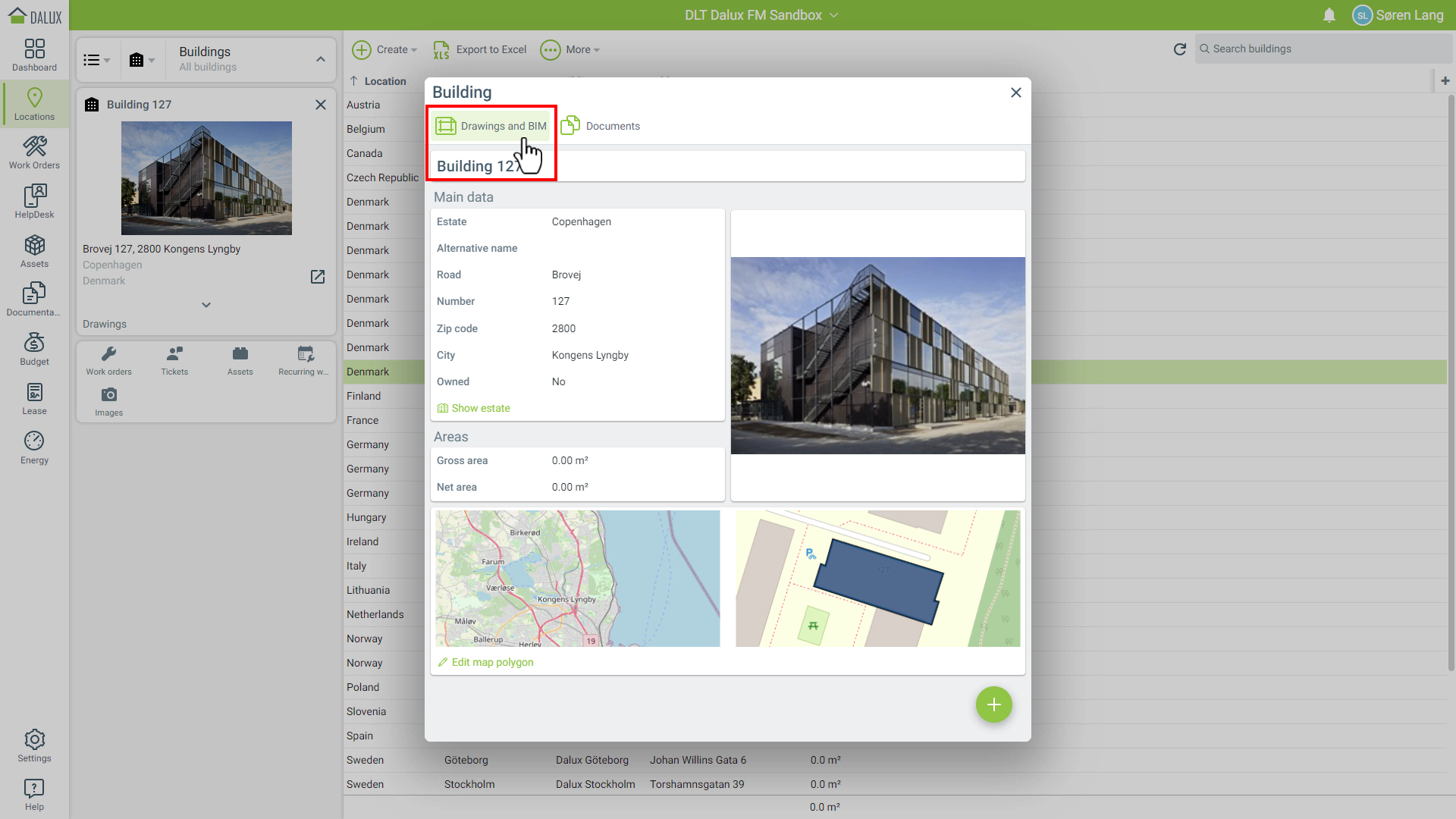

I pop op-vinduet skal du klikke på Tegninger og BIM.

Dette åbner et upload-vindue. Klik på 'Upload' og find den/de filer, du vil uploade.

Du kan vælge en eller flere filer og uploade dem samtidig. Hvis du uploader flere filer, skal du sikre dig, hvilke data IFC-filerne indeholder, så du ved, hvilke filer du skal importere data fra.

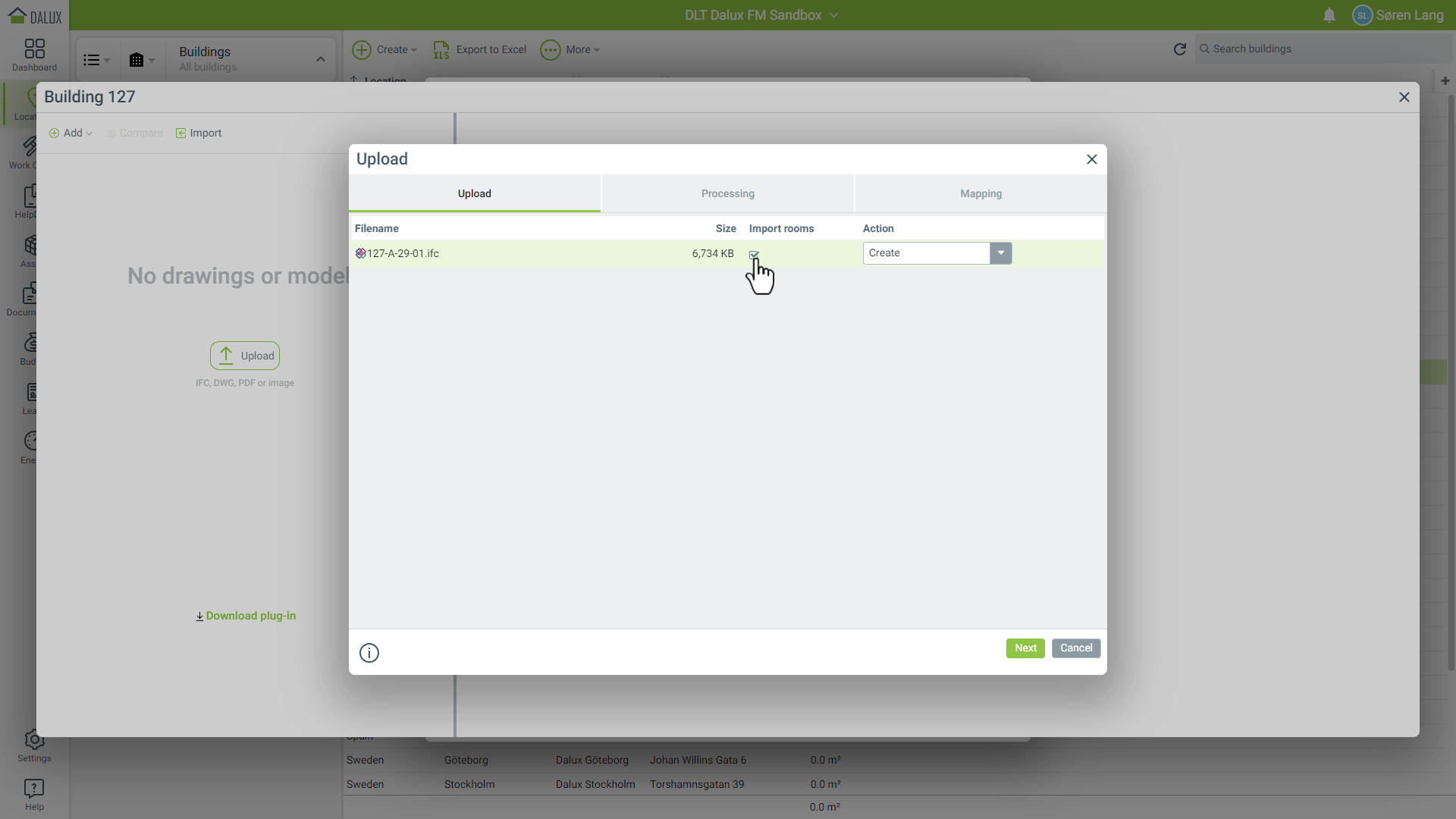

I eksemplet nedenfor uploader vi en arkitektfil med rumdata. Derfor vælger vi at importere rum fra modellen.

Klik på 'Næste' for at fortsætte.

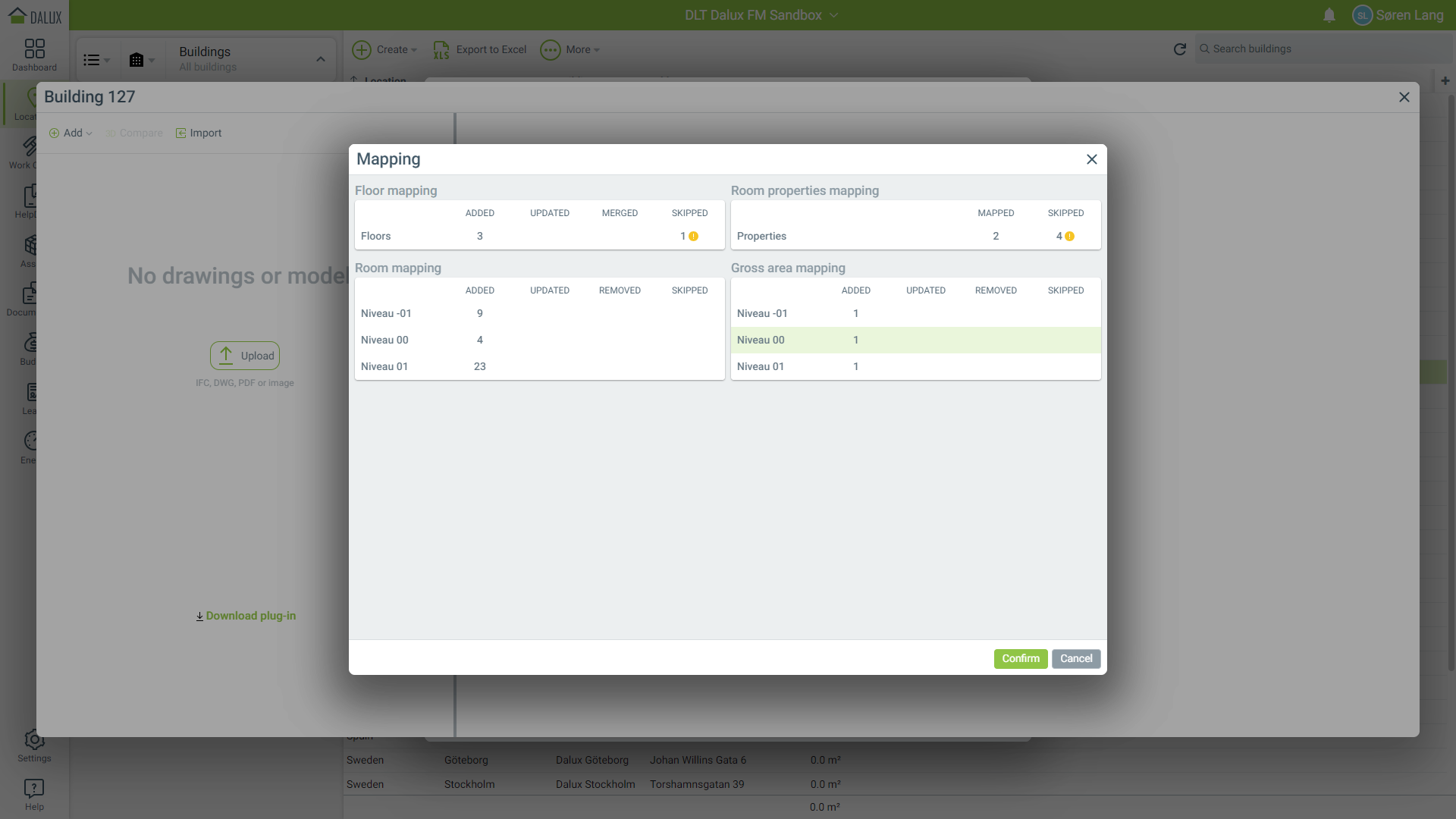

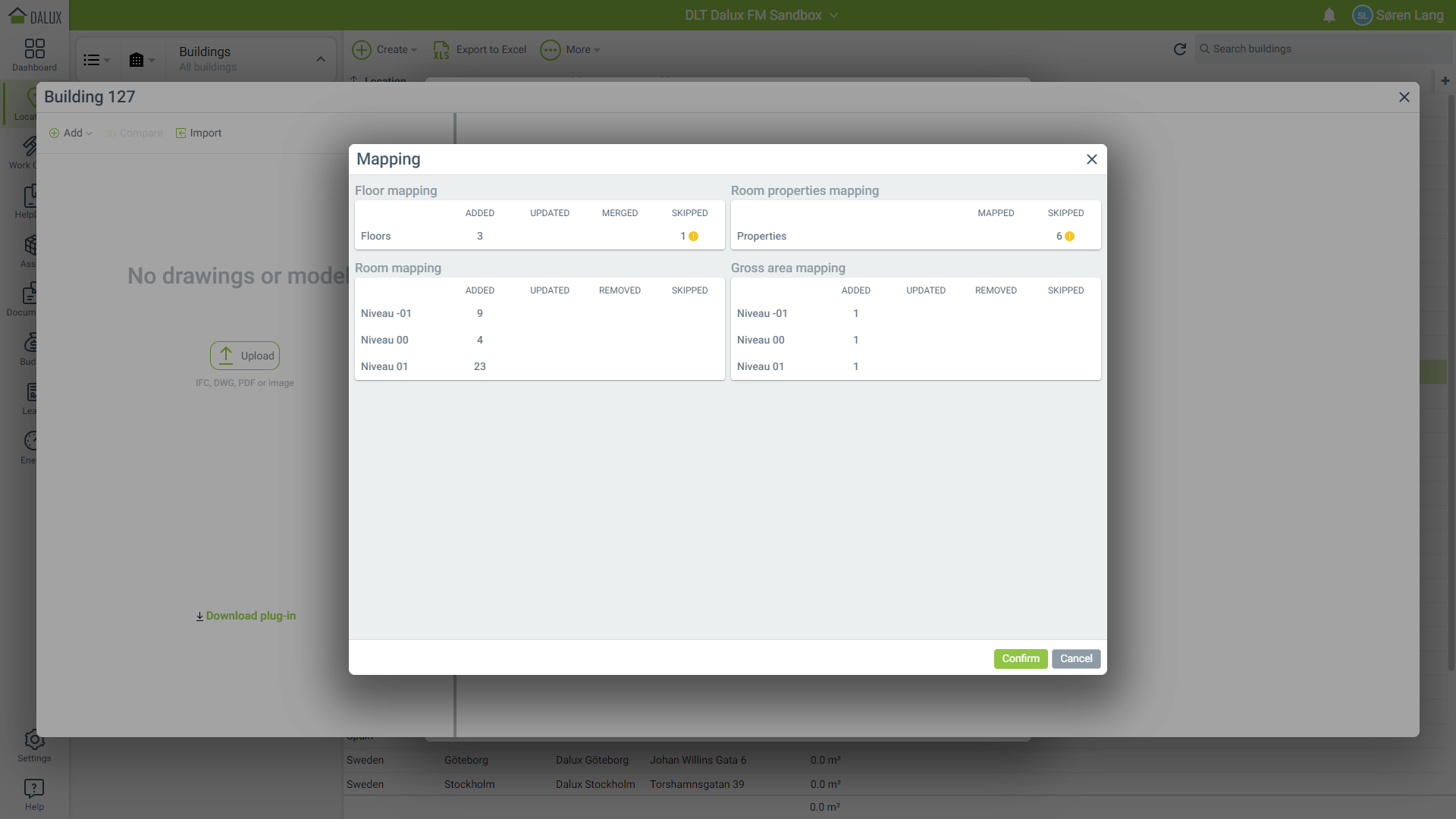

Når filen er uploadet og behandlet, skal du kortlægge dataene fra modellen til Dalux FM. Kortlægningen afhænger af dataene fra IFC-modellen. I dette tilfælde vil vi kontrollere, at kortlægningen er korrekt for etager, rum, rumegenskaber og bruttoareal.

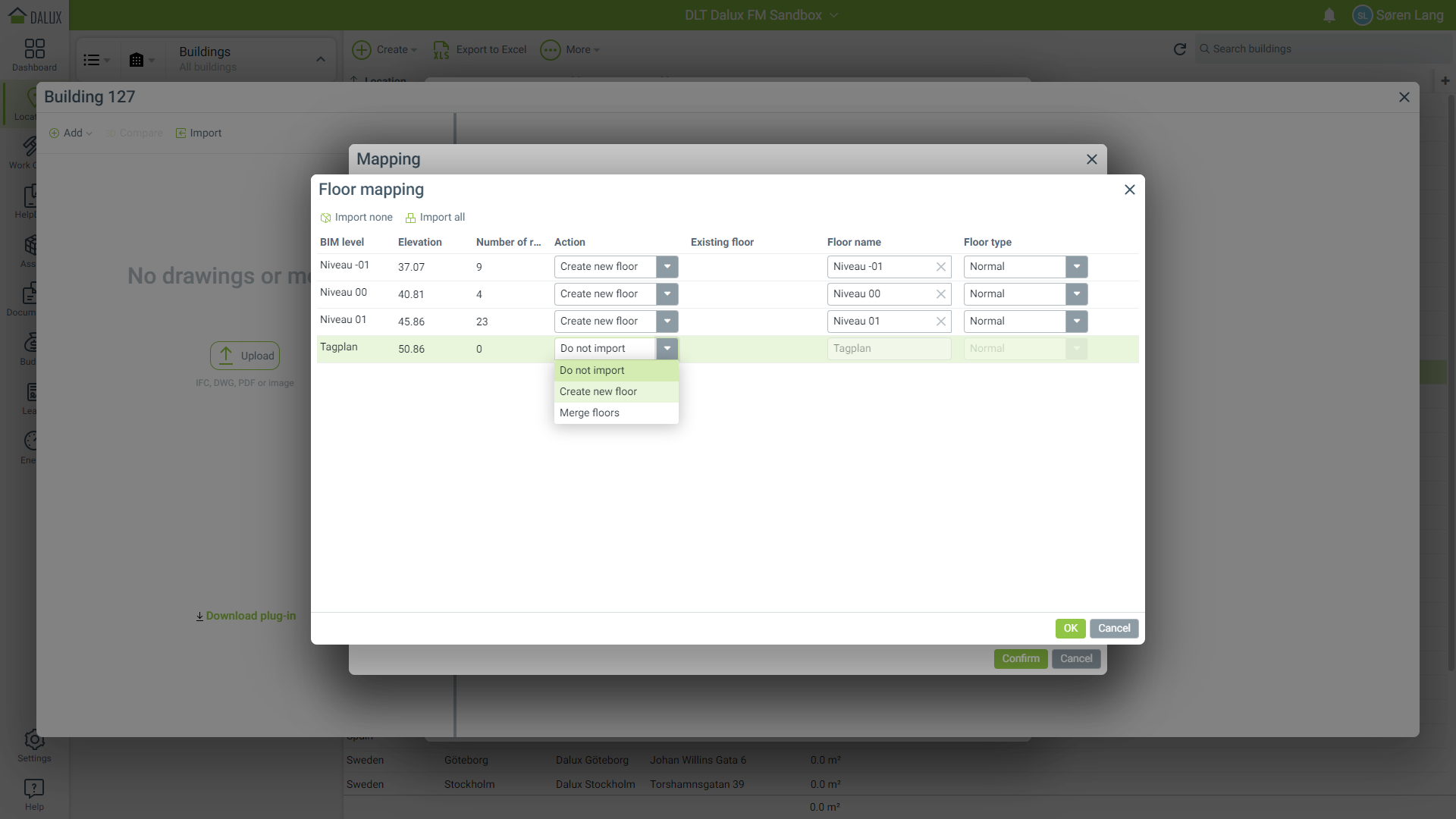

Kortlægning af etager

Etager/niveauer importeres automatisk fra IFC-modellen. Du bør sikre, at de korrekte etager importeres til Dalux FM. Du kan vælge at

• Opret ny etage: Opretter en ny etage/niveau i Dalux baseret på data fra IFC-modellen.
• Importer ikke: Ignorerer dataene og opretter ikke en ny etage/niveau i Dalux FM.
• Flet etager: Du kan vælge at flette etager med eksisterende etager eller med etager fra importen.

Hvis det er nødvendigt, kan niveauerne også omdøbes. Etagenavnet vil blive vist i Dalux FM.

Når du er færdig, klik på 'OK'.

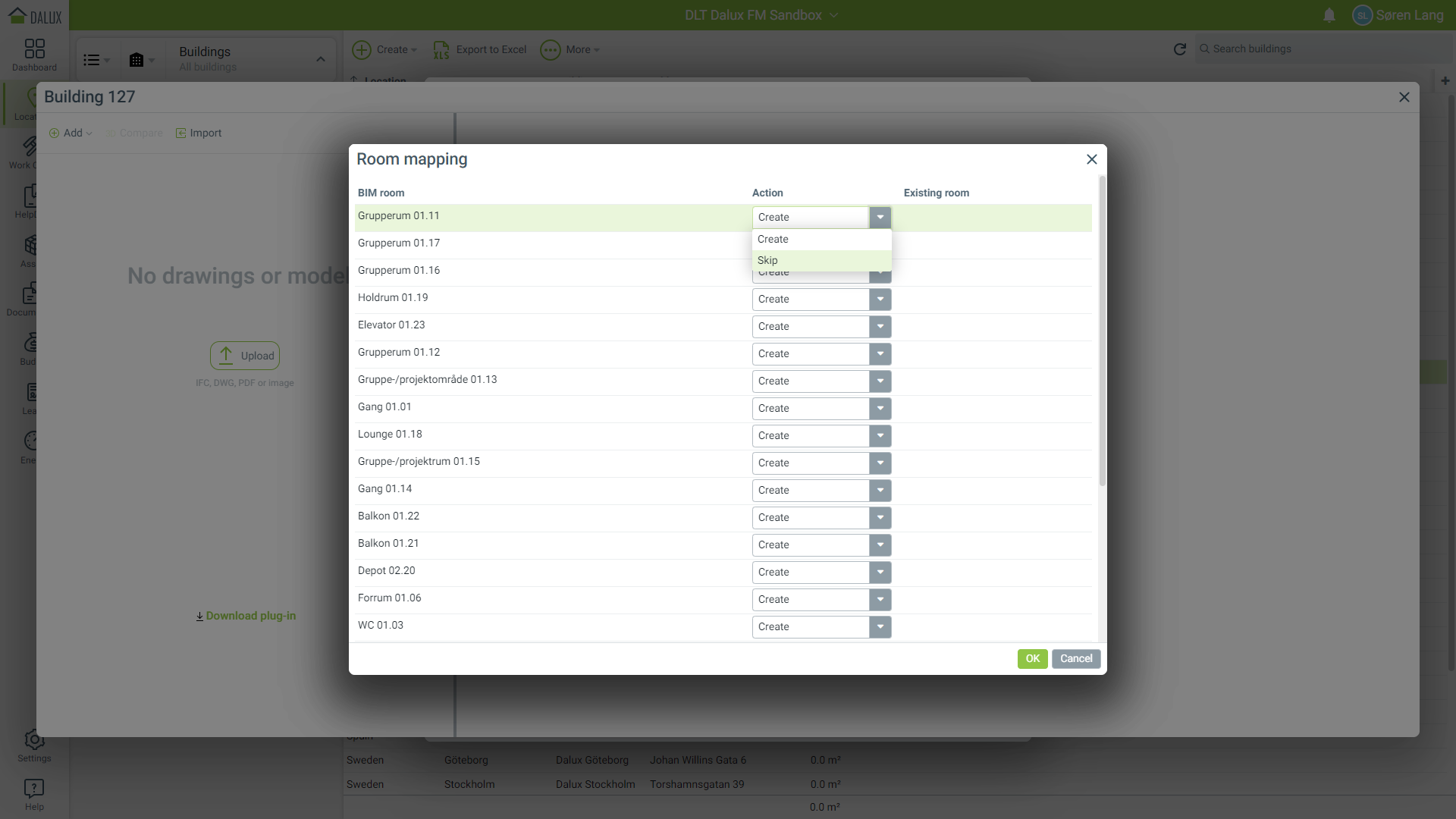

Kortlægning af rum

Rumkortlægning udføres for at sikre, at de korrekte rum fra modellen importeres. Du kan vælge at importere eller springe rum over.

Rumnavne kan ikke ændres i Dalux; de skal ændres i BIM-modellen.

Rumegenskaber

Rumegenskaber fra BIM-modellen kan kortlægges til en rumegenskab i Dalux. Du kan tilføje dine egne rumegenskaber i Dalux FM. Hvis du har rumegenskaber i din BIM-model, som du ønsker kortlagt til Dalux-egenskaber, kan du oprette de tilsvarende egenskaber i Dalux FM ved at gå til:

Indstillinger Brugerdefinerede felter 'Rum'Tilføj egenskaber her.

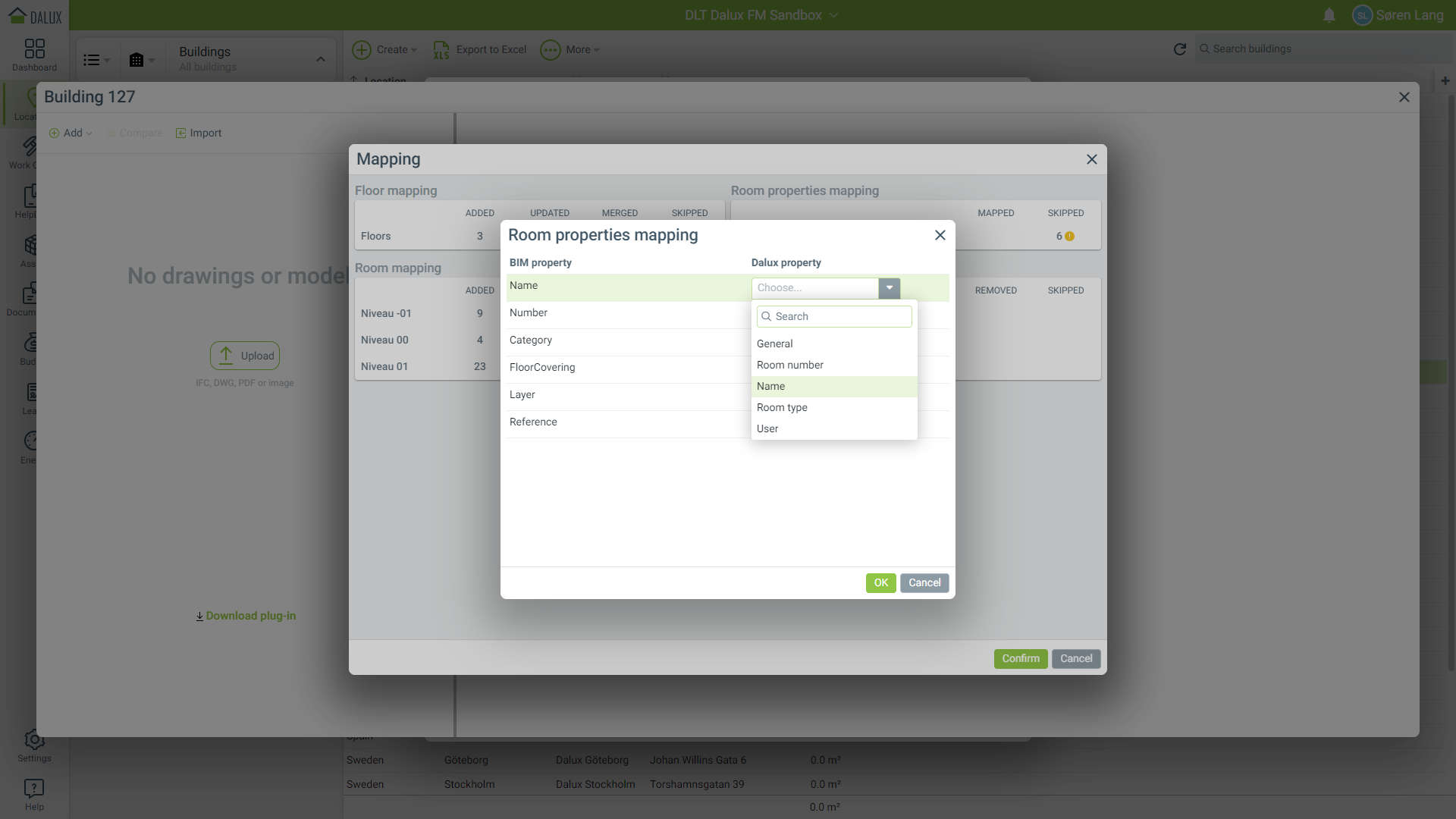

I vinduet for rumegenskaber vælger du, hvilken BIM-egenskab du vil kortlægge til Dalux-egenskaben.

Når du er færdig, klik på 'OK'.

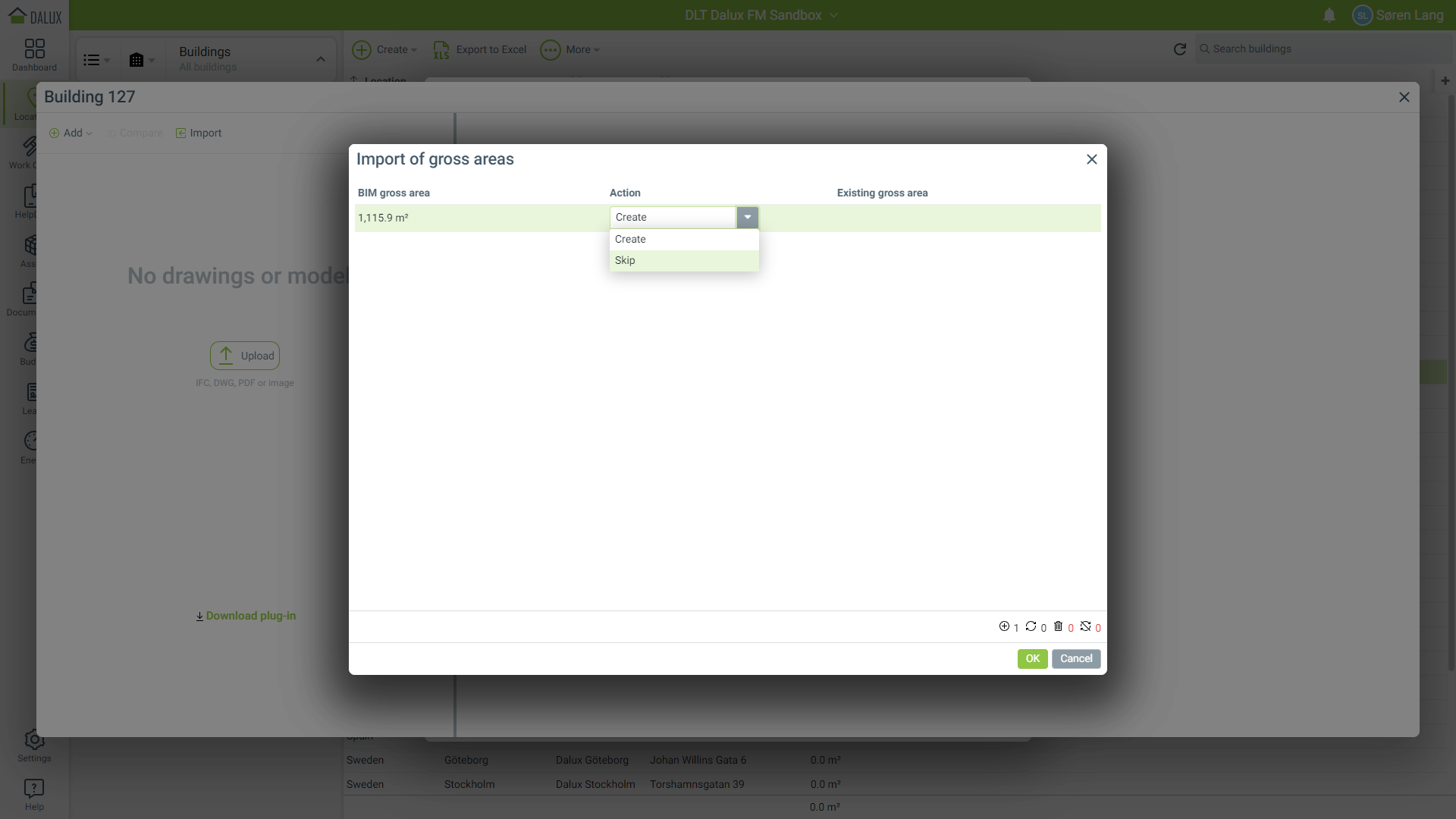

Kortlægning af bruttoareal

Bygningens bruttoareal kan også importeres fra BIM-modellen til Dalux FM. Du kan vælge, om bruttoarealet for importerede etager skal importeres eller springes over.

Afslutning af IFC-upload

Når du er færdig med at kortlægge IFC-dataene, klik på 'Bekræft' for at afslutte.

Dalux vil derefter behandle og importere dataene fra IFC-modellen til Dalux FM.

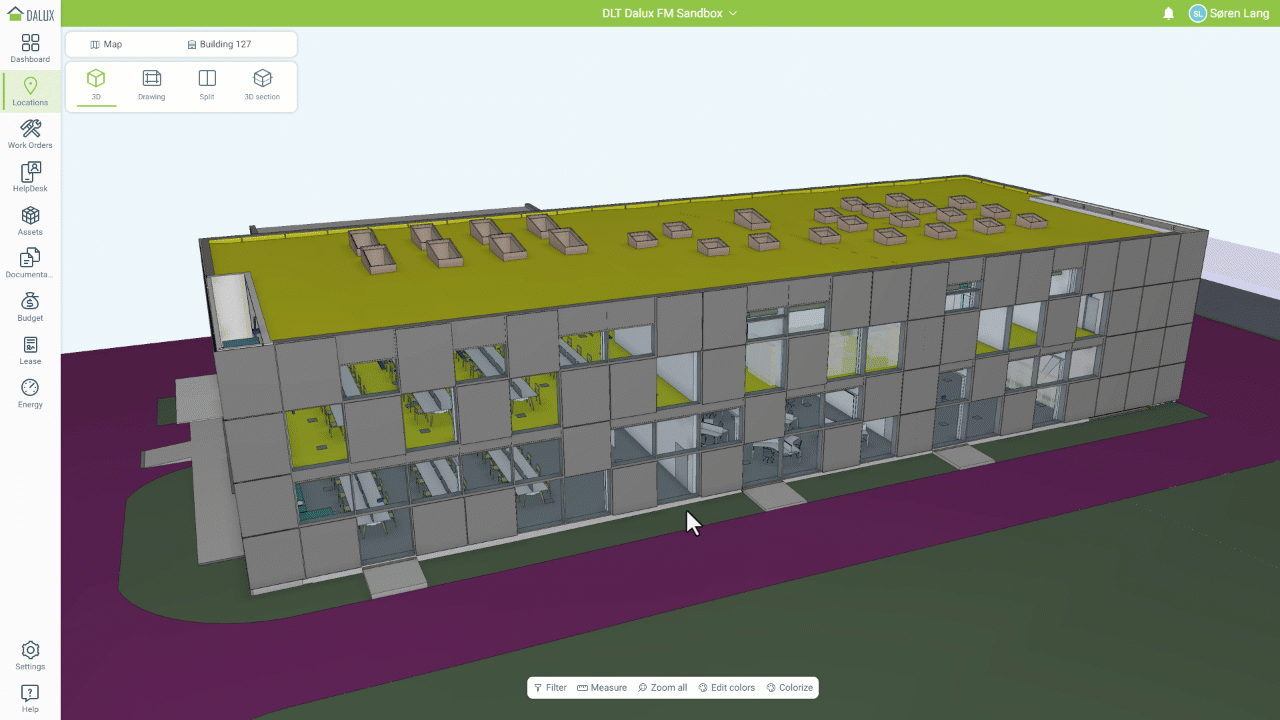

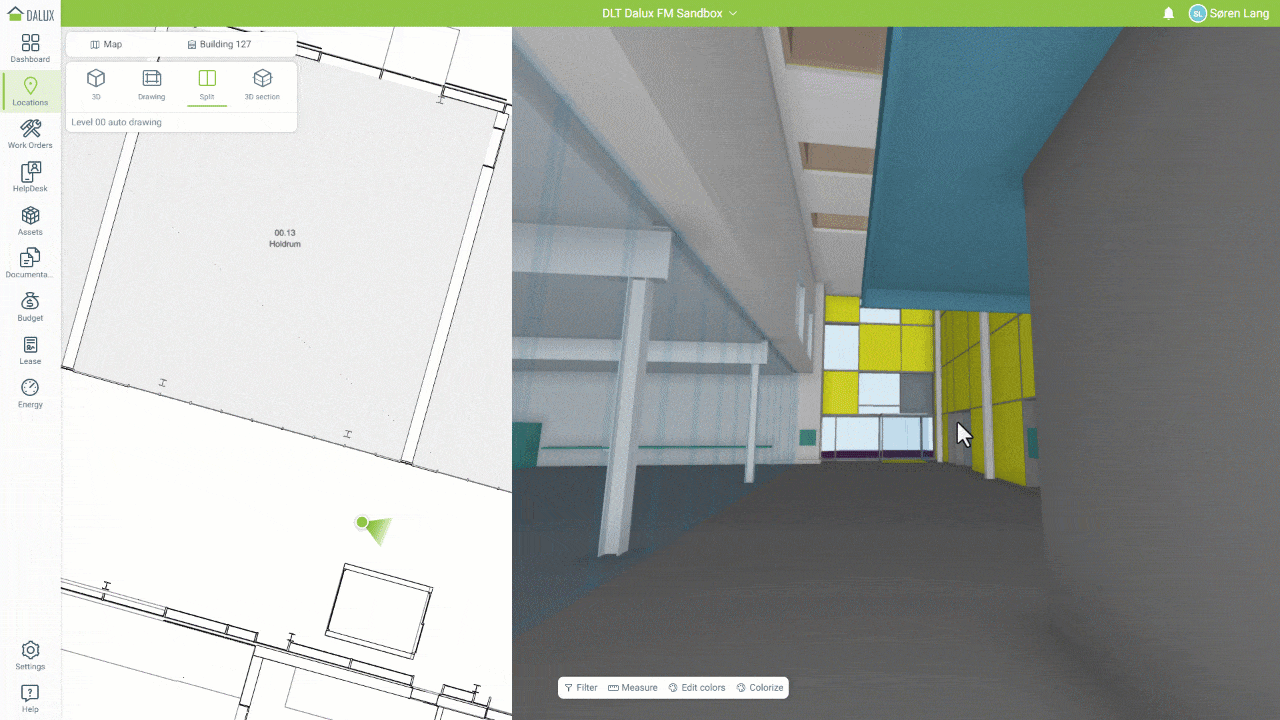

Du kan nu se din 3D-model i Lokationer-modulet og de rumdata, der blev importeret.

Tilføj flere IFC-filer til samme bygning

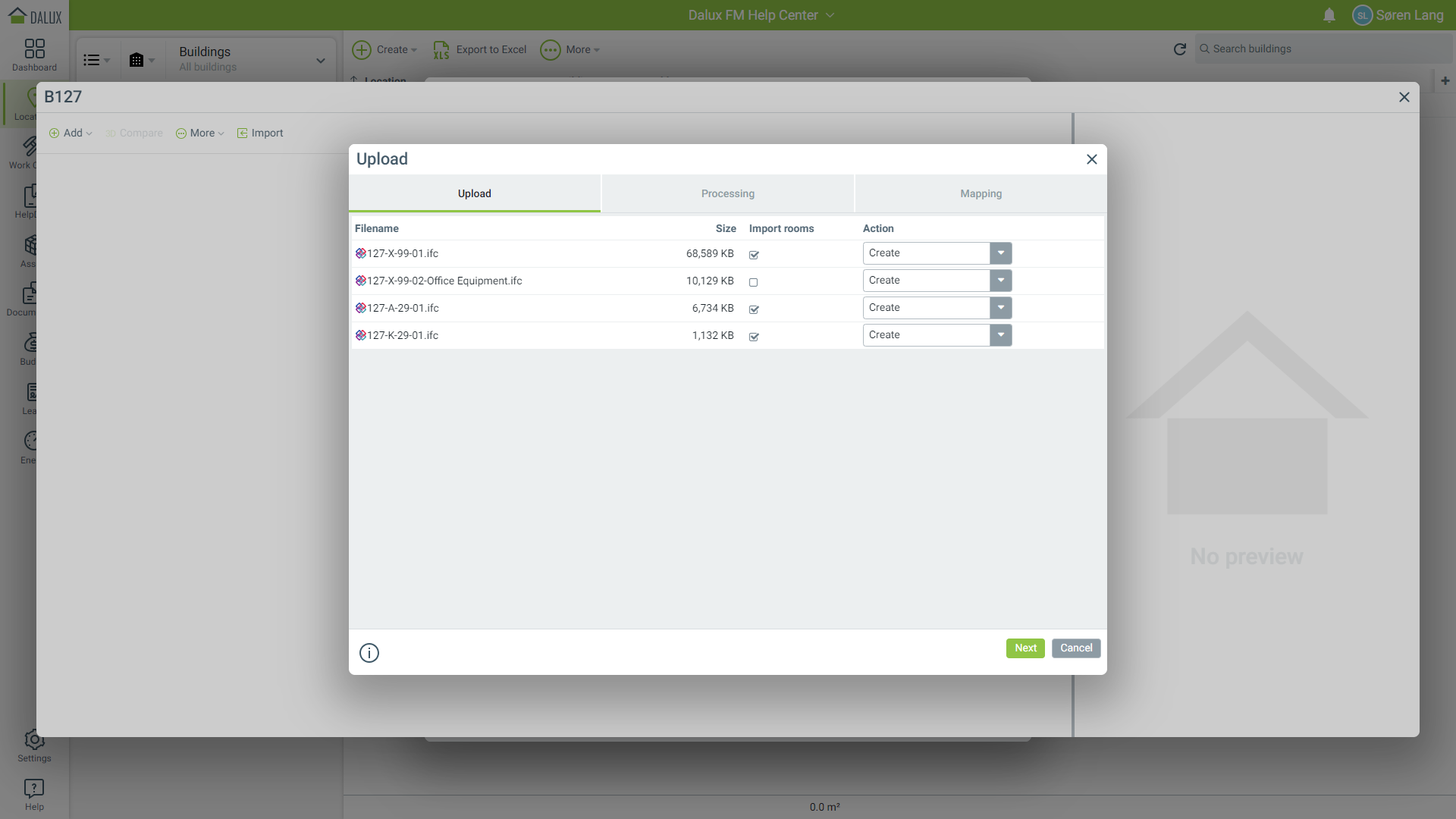

Den samme proces som ovenfor bruges, når der uploades flere IFC-filer til samme bygning. Vælg blot flere IFC-filer i upload-vinduet for Tegninger og BIM på bygningen. Herefter skal du vælge, hvilken(e) fil(er) der skal importeres rumdata fra.

Når du har flere filer for den samme bygning, kan du skifte mellem dem ved hjælp af filtre i Lokationer modulet. Dette kan være nyttigt, hvis du har forskellige modeller såsom arkitekt- og installationsmodeller.

Retningslinjer for bedste praksis

1. Brug et fælles koordinatsystem

Alle IFC-filer — arkitektoniske, strukturelle og MEP — skal have samme oprindelsespunkt og koordinatsystem.

Dette sikrer, at modellerne er korrekt justeret, når de samles i Dalux FM. Forkerte koordinater er en af de mest almindelige årsager til visuelle og rum-problemer i FM.

2. Oprethold den standardmæssige IFC-hierarki

Inkluder altid de vigtigste skema-niveauer: IfcProject, IfcSite, IfcBuilding og IfcBuildingStorey.

Disse elementer er væsentlige for korrekt datastruktur og navigation inden for Dalux FM.

3. Klarlæg modelejerskab og indhold

Hold filnavngivning og disciplinær adskillelse klar — for eksempel:

Building_A_Arch.ifc, Building_A_MEP.ifc.

Når der uploades flere IFC'er til den samme bygning, skal du beslutte, hvilken model der leverer de primære rum- og areal-data for at undgå duplikering og sikre konsistente FM-data.

4. Optimér modelgeometri

Alt for kompleks eller detaljeret geometri kan reducere ydeevnen i Dalux FM, især i mobil- og webvisere.

Simplificer elementer og rens modellen før eksport for at bevare brugervenligheden uden at miste vigtige FM-oplysninger.

5. Bevar element-GUID'er
Hver eksporteret IFC skal bevare de oprindelige Global Unique Identifiers (GUIDs) for rum, Assets og bygningselementer.

Stabile GUID'er er afgørende for at opretholde links, når modeller opdateres eller genimporteres, således at egenskabs- og asset-data forbliver konsistente over tid.

6. Geometriegenskaber

Jo rigere geometriedata i IFC er, desto mere kan Dalux FM udnytte dem til automatisk at udfylde asset-lister.

At tilføje nøjagtige data direkte i authoring-værktøjet reducerer mængden af manuelt input, der kræves i Dalux FM. Dataene skal indtastes et sted af en person.
