Upload IFC model filer og 2D-tegninger

Denne artikel vil dække, hvordan man uploader IFC-model filer og 2D-tegningsfiler til Dalux og hvordan man placerer tegninger på IFC-modellen.

Video

Upload IFC/3D-model filer

For at uploade en IFC-model til Dalux, gå til

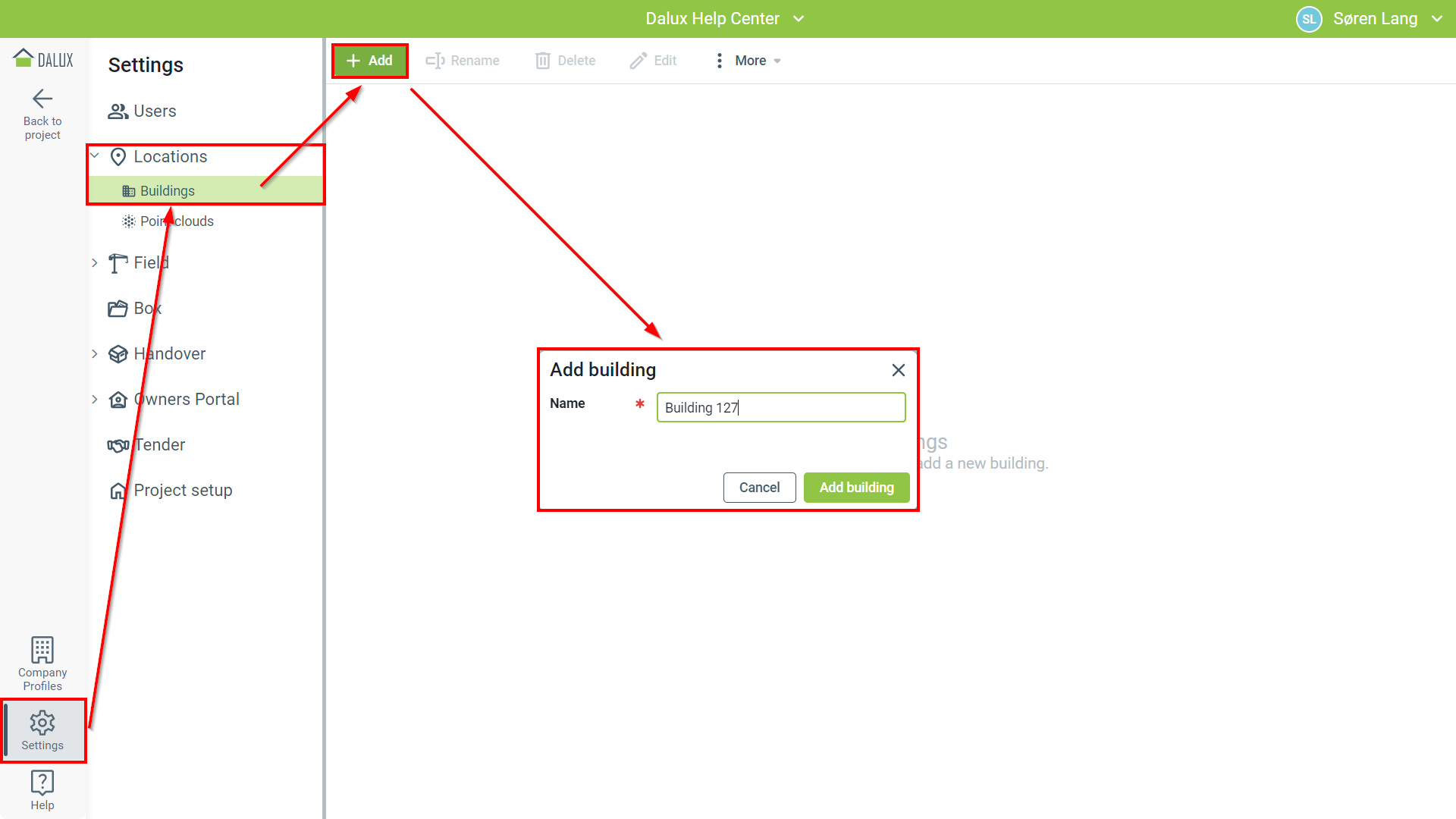

Opsætning Lokationer Bygninger Tilføj Indtast et navn for bygningen 'Tilføj bygning':

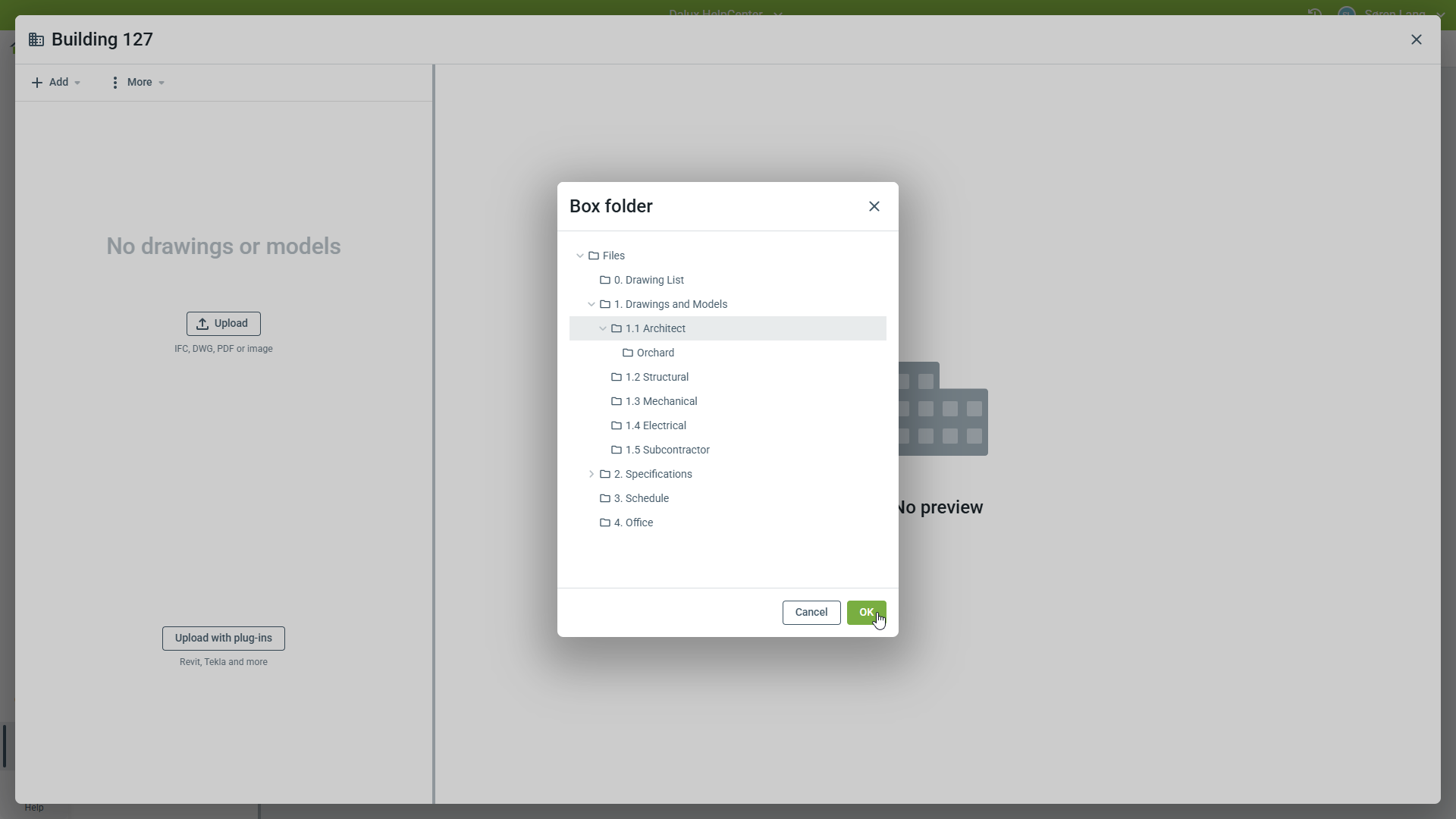

Klik derefter på knappen 'Upload' og find de filer, du ønsker at uploade. Hvis du har Box og en mappestruktur, vil du blive bedt om at vælge, hvilken mappe filerne skal uploades til. Dette kan ændres senere.

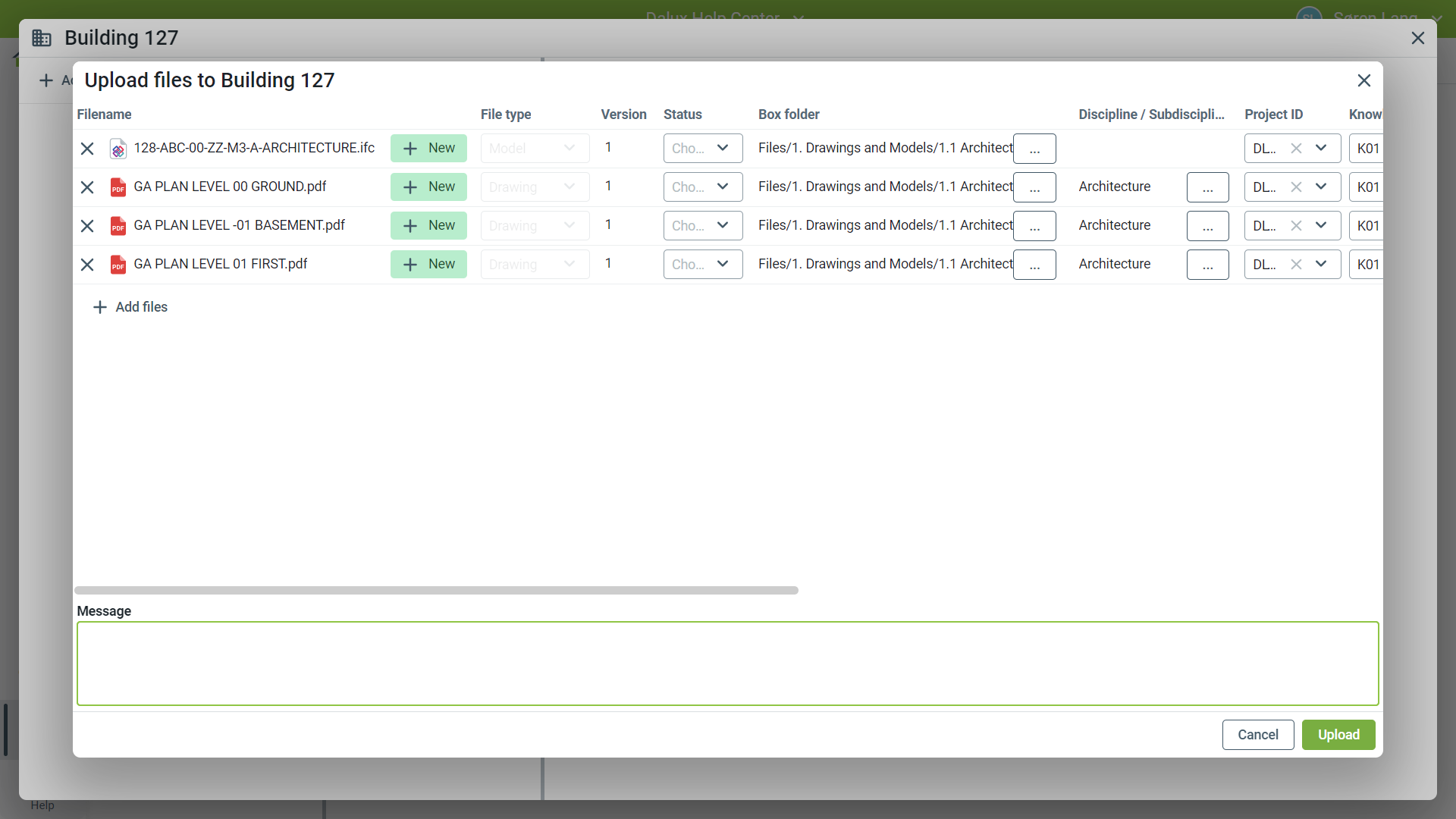

Afhængigt af din projektopsætning har du forskellige indstillinger, når du uploader. Du kan sætte fag, tilføje metadata og sætte status for filen. Når du er færdig, skal du klikke på 'Upload' for at uploade og bearbejde filerne.

Vis modullinjer

Hvis modellen inkluderer modullinjer, kan du vise dem i dine automatiske tegninger og når du opretter 2D-snit af dine modeller.

I dine bygningsindstillinger, vælg filen, der indeholder de modullinjer, du vil vise.

Gå til:

Opsætning LokationerBygninger

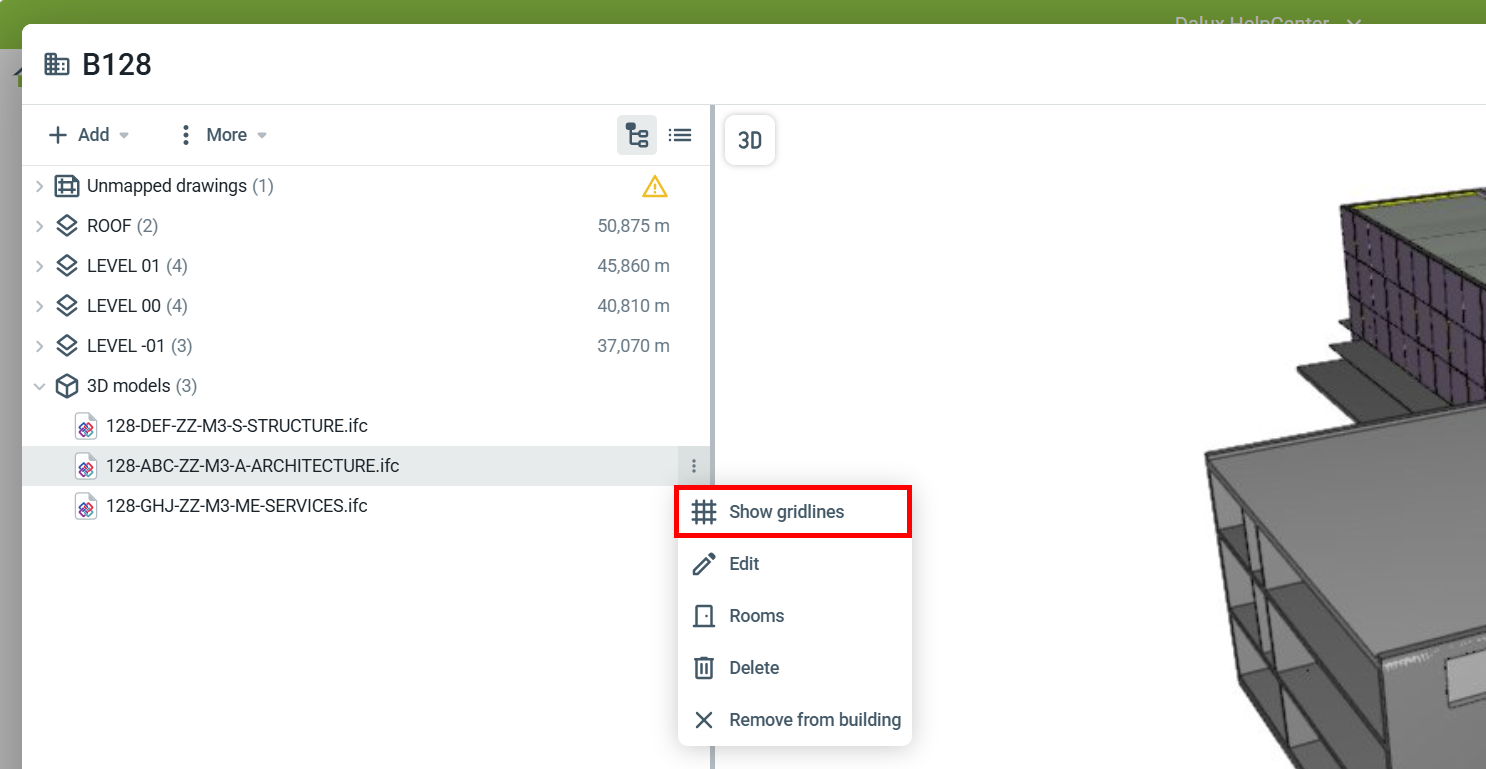

og vælg hvilken modelfil der skal bruges til at vise modullinjer ved at klikke på Vis modullinjer.

Din bygning vil blive behandlet igen for at gøre dem synlige.

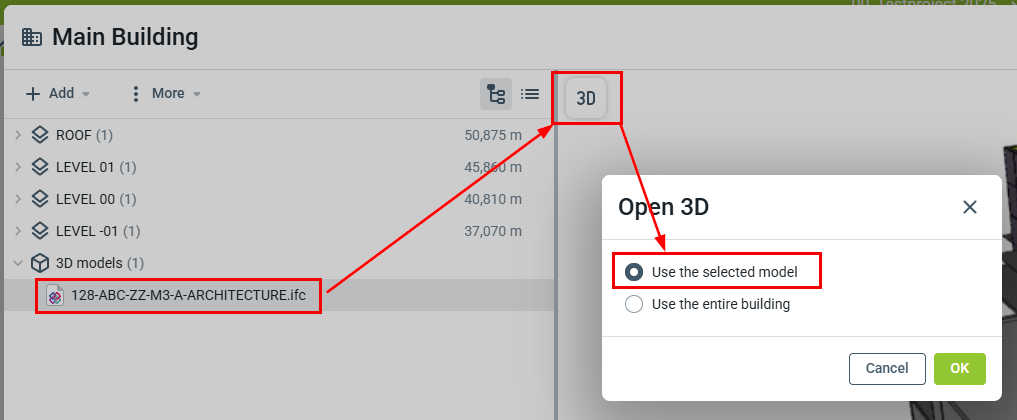

For at kontrollere om modellen indeholder modullinjer:

Vælg modellen 'Brug den valgte model' 'OK'

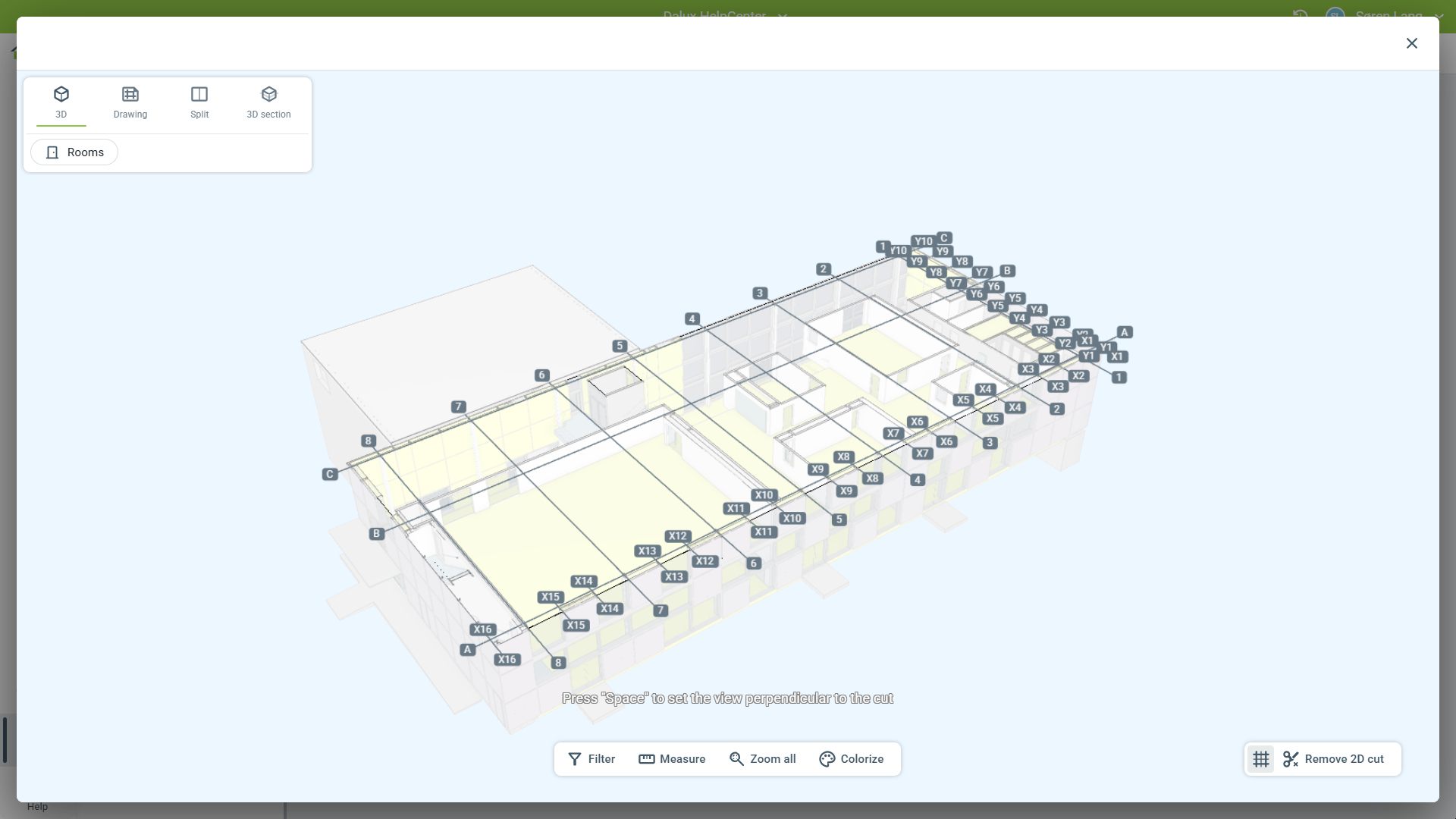

Hvis modellen indeholder modullinjer, vises de, når der laves et 2D-snit.

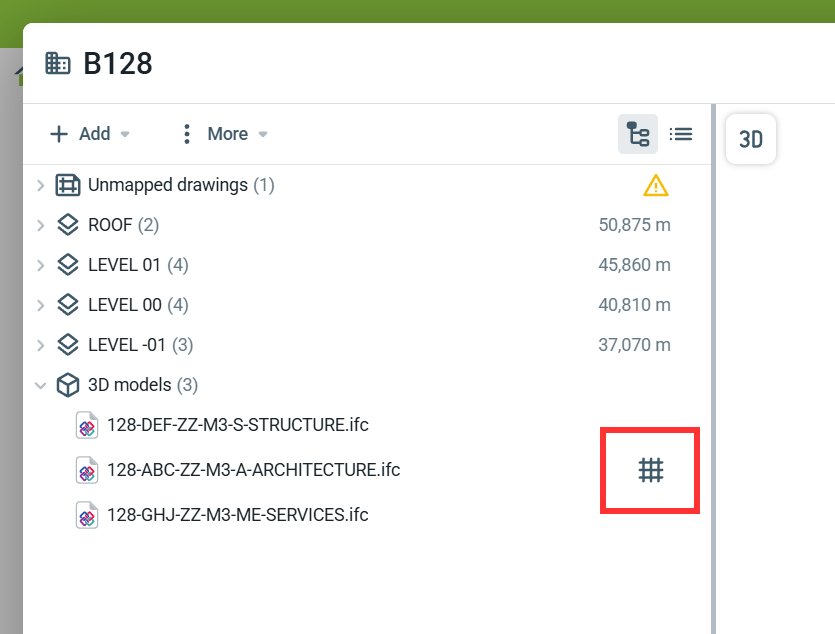

Modellen, der bruges til at vise modullinjer, er markeret med i dine lokationsindstillinger. De kan nu vises i 2D-snit og på automatisk genererede tegninger.

Tilføj etager til en bygning

Når IFC-filen er blevet uploadet, er det tid til at tilføje etager til din bygning.

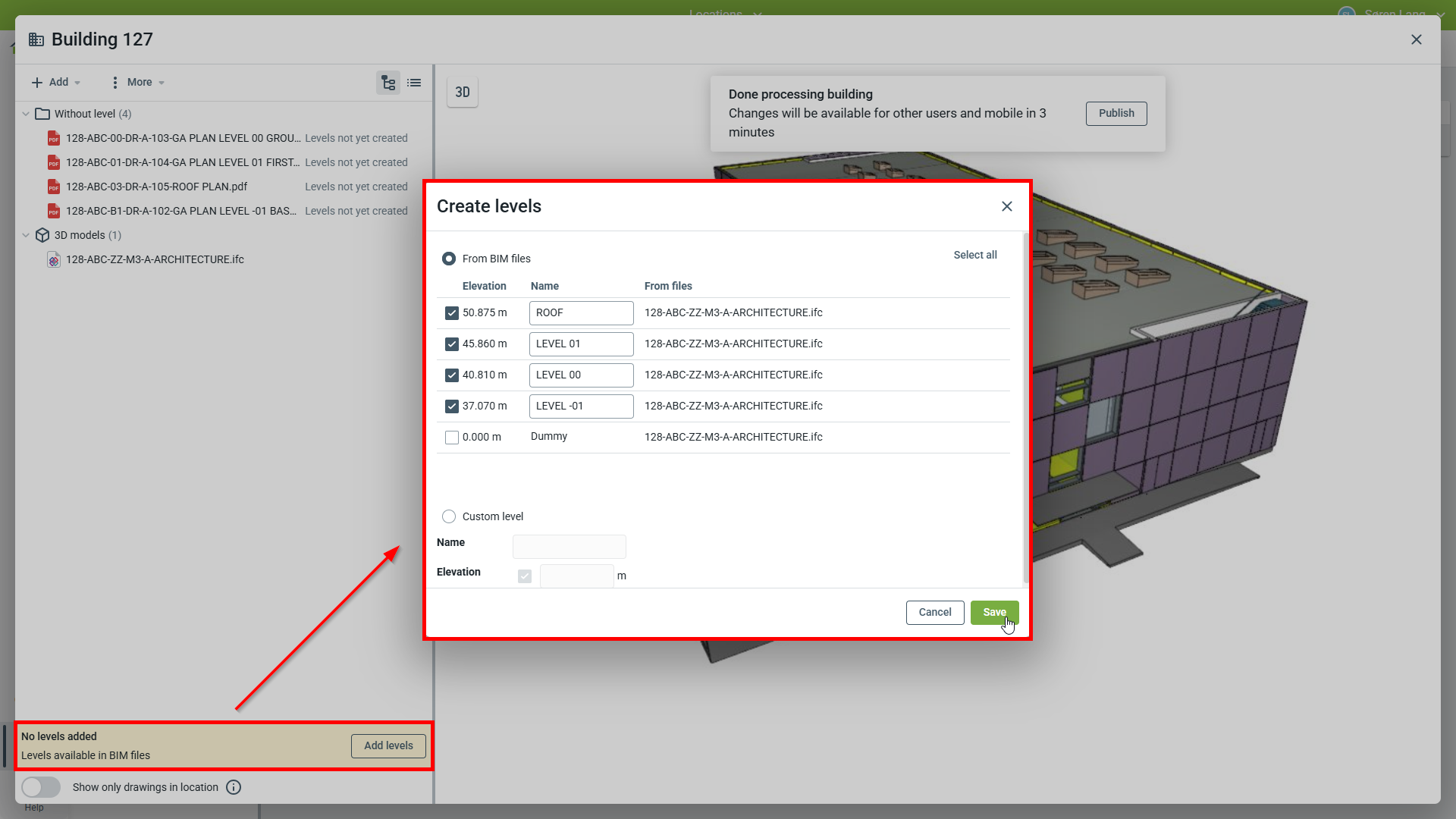

Klik enten Tilføj Etage eller 'Tilføj etager' i den gule banner.

Når du tilføjer etager, kan du:

1. Vælge at tilføje etager fra modellen, da Dalux kan læse etager direkte fra modellen eller
2. Tilføj dine brugerdefinerede etager

Det anbefales at bruge BIM-modellernes etager. Når du gør dette, kan du ikke ændre højden i Dalux

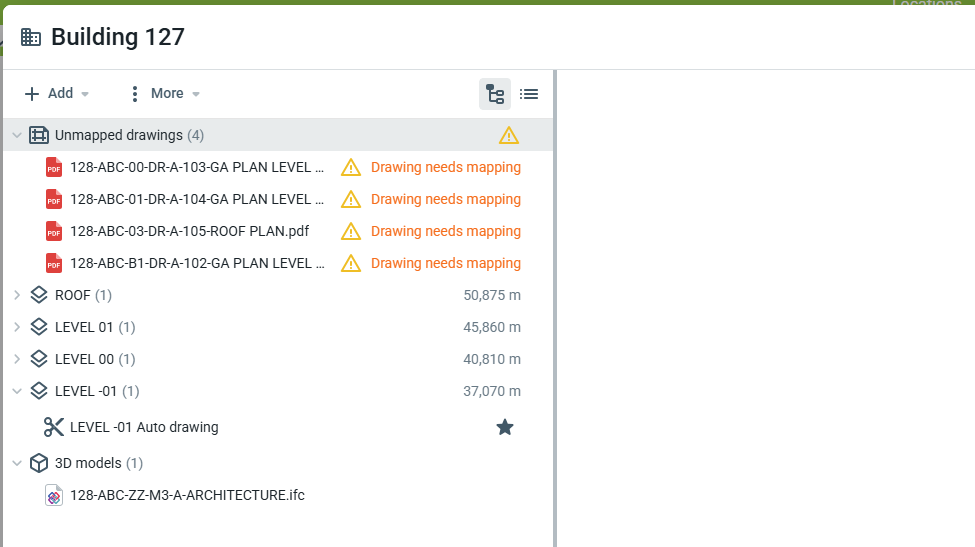

De tilføjede etager vises derefter i venstre side af vinduet. Som standard vil Dalux bruge et automatisk etagesnit fra BIM-modellen.

Hvis du også har uploadet tegninger til bygningen, kan disse blive placeret på etagerne.

Kortlæg 2D-tegninger til etager

Når etagerne er tilføjet til modellen, kan uploadede tegninger placeres.

Hvis du ikke har uploadet tegninger til bygningen endnu, kan du gøre det fra:

Tilføj Fra din computer/Fra Box.

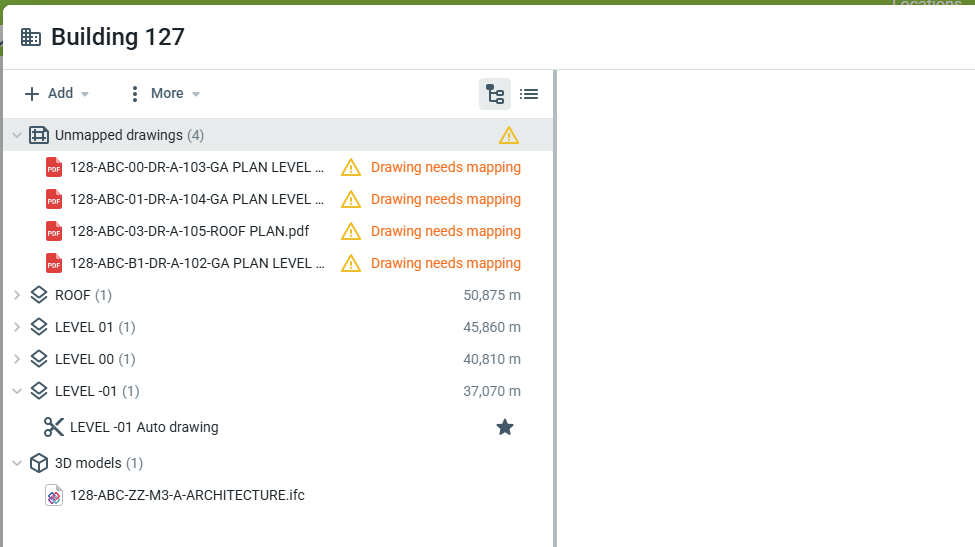

Dine 2D-tegningsfiler vil nu være uploadet til Dalux, men skal placeres på en etage for at kunne bruges korrekt. Du kan finde de ikke-placerede tegninger i deres egen mappe:

Placer tegninger på etager

Når tegningerne er blevet uploadet til Dalux, tildele tegningerne til deres respektive etager, ved enten:

1. Trække og slippe tegningerne på de respektive etager

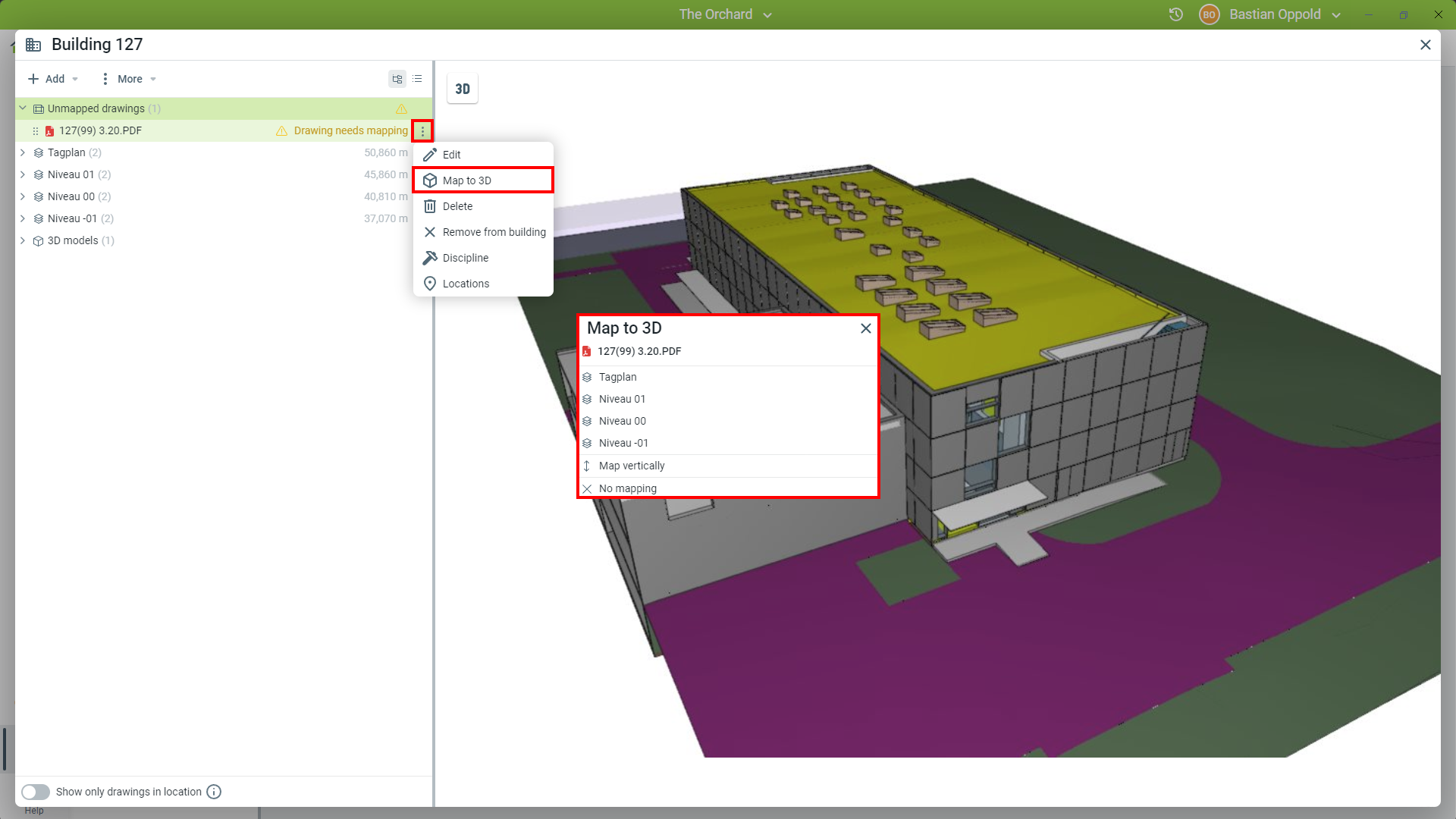

2. Ved at klikke til højre for tegningen Placér i 3D

Dette vil åbne et nyt vindue, hvor du skal placere tegningen på etagen.

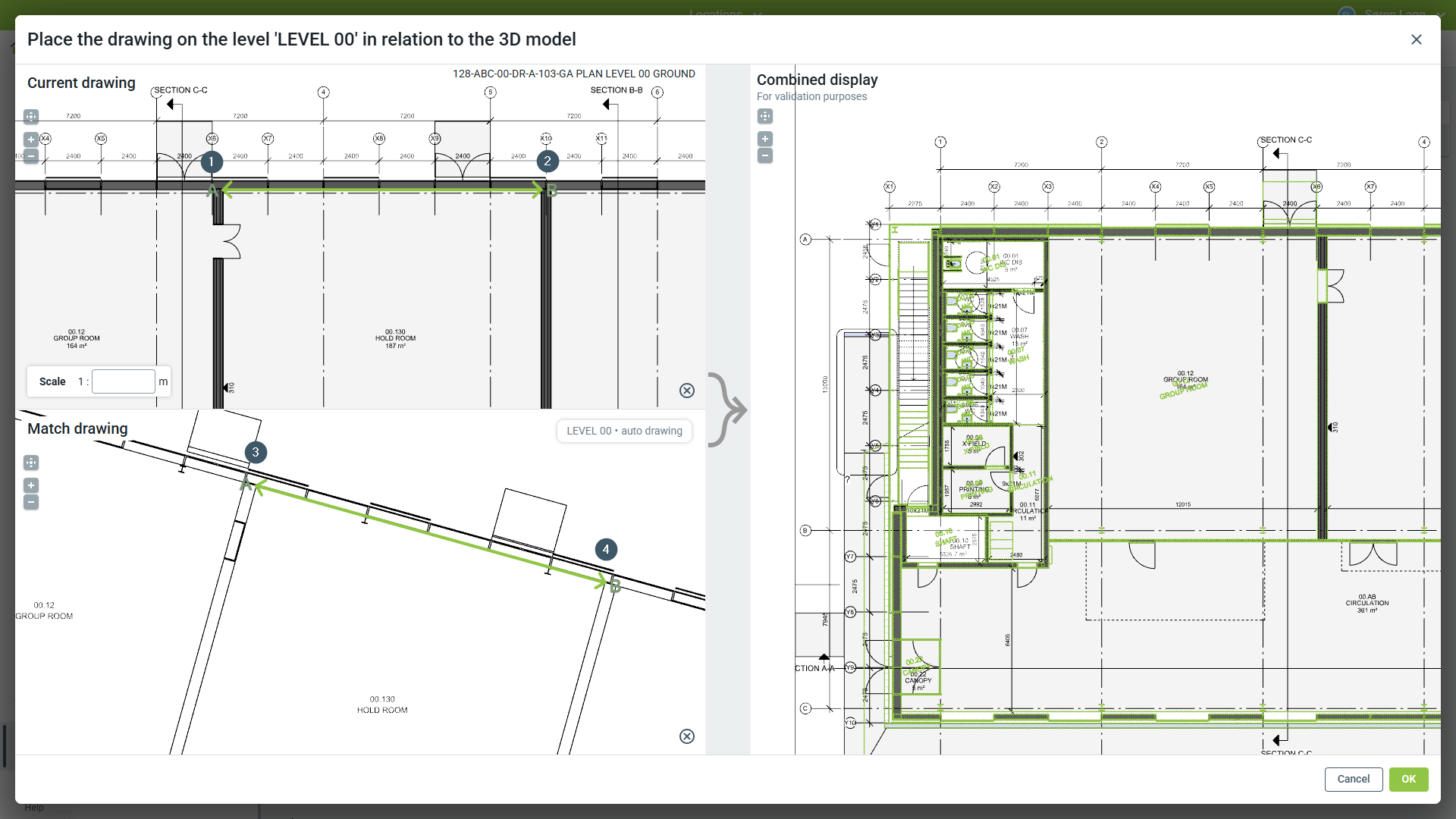

For at placere tegningen skal du vælge referencepunkter A og B på tegningen og derefter vælge det samme punkt A og punkt B på etagen, så de stemmer overens.

Den kombinerede visning i højre side af vinduet viser, hvor præcise de nuværende referencepunkter er.

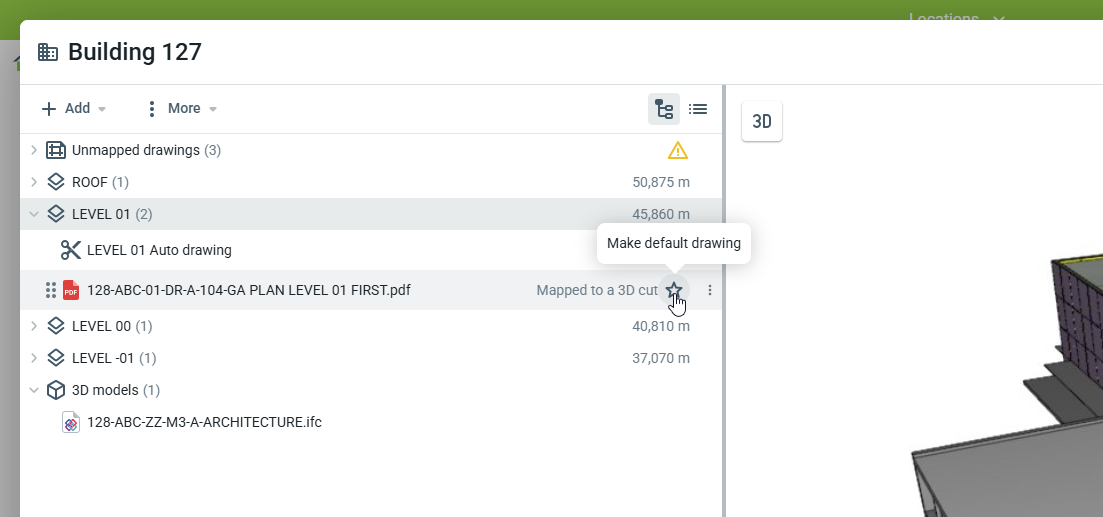

Du kan gøre din nyligt placerede tegning til den standard. At indstille en tegning som standard får den til at være den første tegning, der vises for en given etage.

Placer tegninger vertikalt

Dalux gør det også muligt at tilføje afsnit eller visninger til din model. Ligesom når du tilføjer tegninger til en etage, vælg tegningen og klik på

til højre for tegningen Placér i 3D 'Placér vertikalt'

Vertikal kortlægning består af tre trin:

1. Placer tegningen i den korrekte orientering
2. Link tegningen til modellen og skalaen
3. Juster om nødvendigt

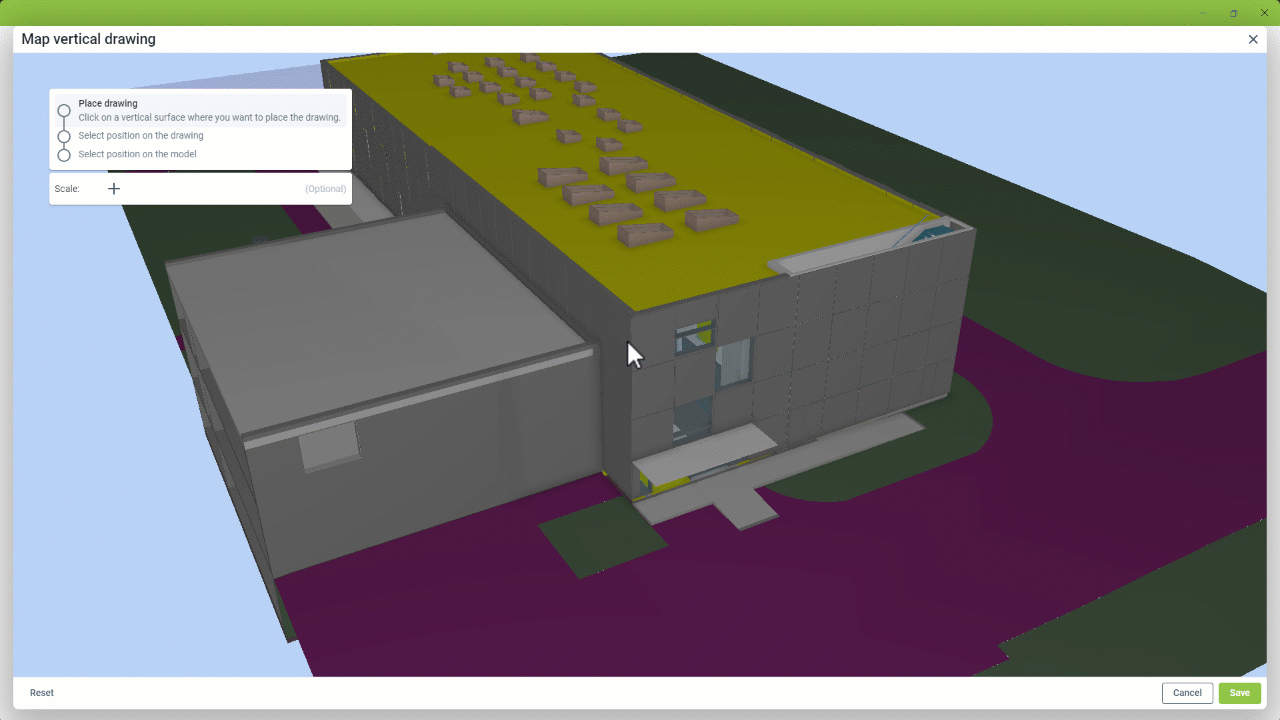

Vælg først en vertikal overflade, i hvilken orientering du ønsker at placere tegningen. Vælg Placer tegning når du er tilfreds.

Kortlæg tegningen til modellen, ved at vælge enten

• 2 referencepunkter på tegningen, derefter 2 referencepunkter i modellen, eller
• ved at vælge 1 referencepunkt hver, hvis du har tilføjet en skala faktor.

Hvis du vil justere tegningens placering, skal du bruge til at flytte den, mens du beholder orienteringen og skalaen. Dette kan hjælpe dig med at placere et snit præcis der, hvor det blev oprettet.
