Sådan bruger du kort i InfraField på desktop

Denne artikel beskriver, hvordan du navigerer kortvisningen under Lokationer ved hjælp af desktop-applikationen.

Denne artikel gennemgår funktionerne i områder, konstruktioner, kortlag, GIS-data, centerlinje-filer, zoner, ortofotos og tegninger, som oftest bruges i InfraField-projekter.

Kortoversigt

Gå til Lokationer Kort for at få adgang til projektets kortvisning.

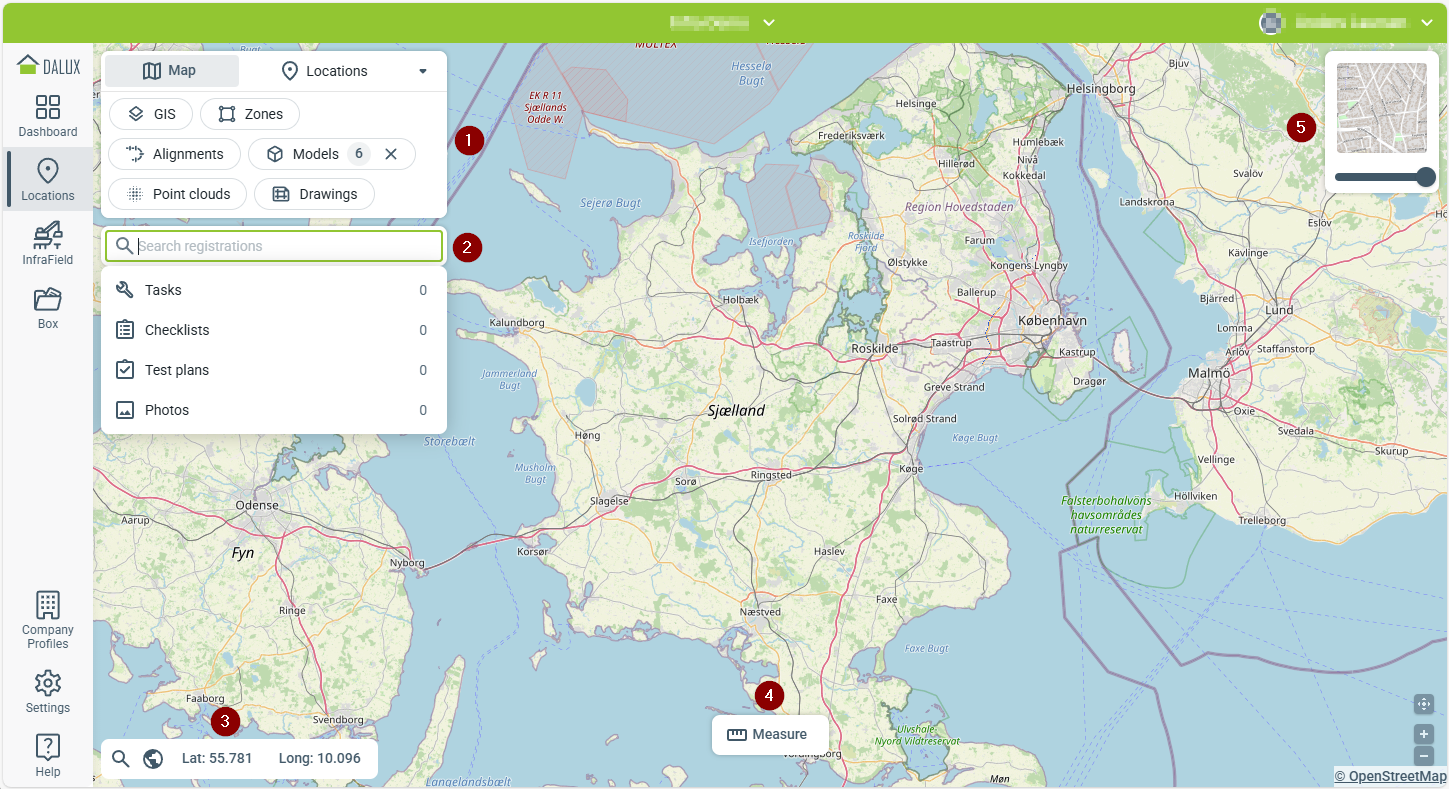

Nøglekomponenter omfatter:

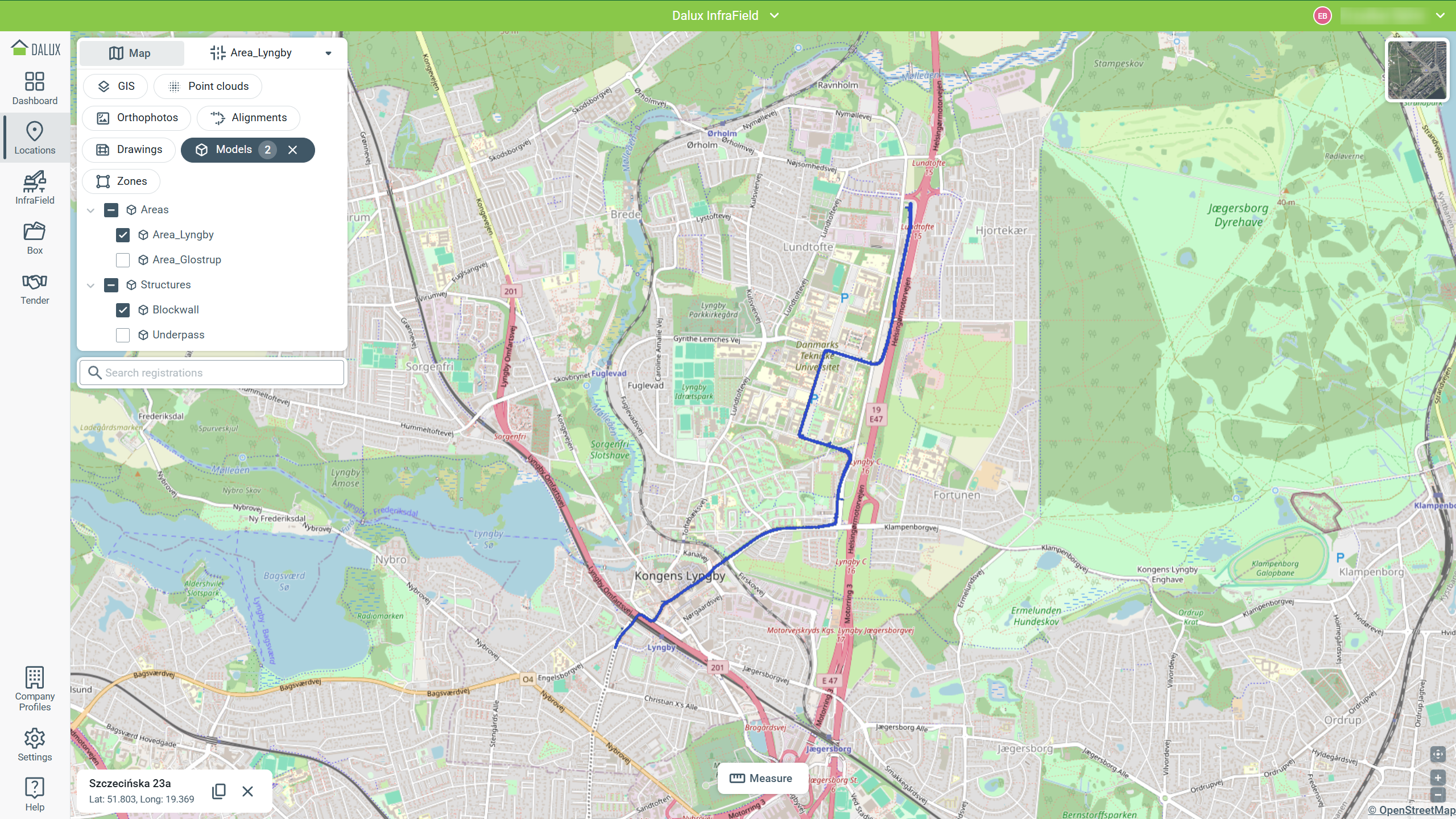

1. Kortmenu: Kortmenuen er det vigtigste værktøj til at ændre visninger og filtrere data. Det gør det muligt at skifte mellem kort- og område-/bygningvisninger og styre, hvilke datasæt der vises på kortet. Tallet i cirklen ved siden af navnet angiver, hvor mange elementer fra et filter der er valgt og vist på kortet, og du kan klikke på for at fjerne alle valg fra et datasæt.
2. Søgefelt: Søg efter opgaver, tjeklister og fotos, som du har brugerrettigheder til at se.
3. Markørkoordinater: Når du flytter markøren rundt i kortvisningen, vises markørens koordinater her. Klik på disse koordinater for at skifte fra lokale til globale koordinater.
4. Værktøjslinje: Når du skifter visning, bliver forskellige værktøjer tilgængelige her. Med Måleværktøj kan du tilføje linje- og arealmålinger til den aktuelle visning.
5. Kortlag: Herfra kan du ændre kortlaget. Klik på det aktuelt valgte lag for at se tilgængelige muligheder. Standard- og satellitlag er altid tilgængelige, sammen med eventuelle brugerdefinerede lag, der er tilføjet til projektet. Hold musen over kortlaget for at justere dets gennemsigtighed med slideren.

2D-data på kortet

Dette afsnit beskriver, hvordan forskellige typer kortdata – såsom GIS-filer, centerlinjer, zoner, tegninger og ortofotos – kan vises og bruges i kortvisningen.

GIS

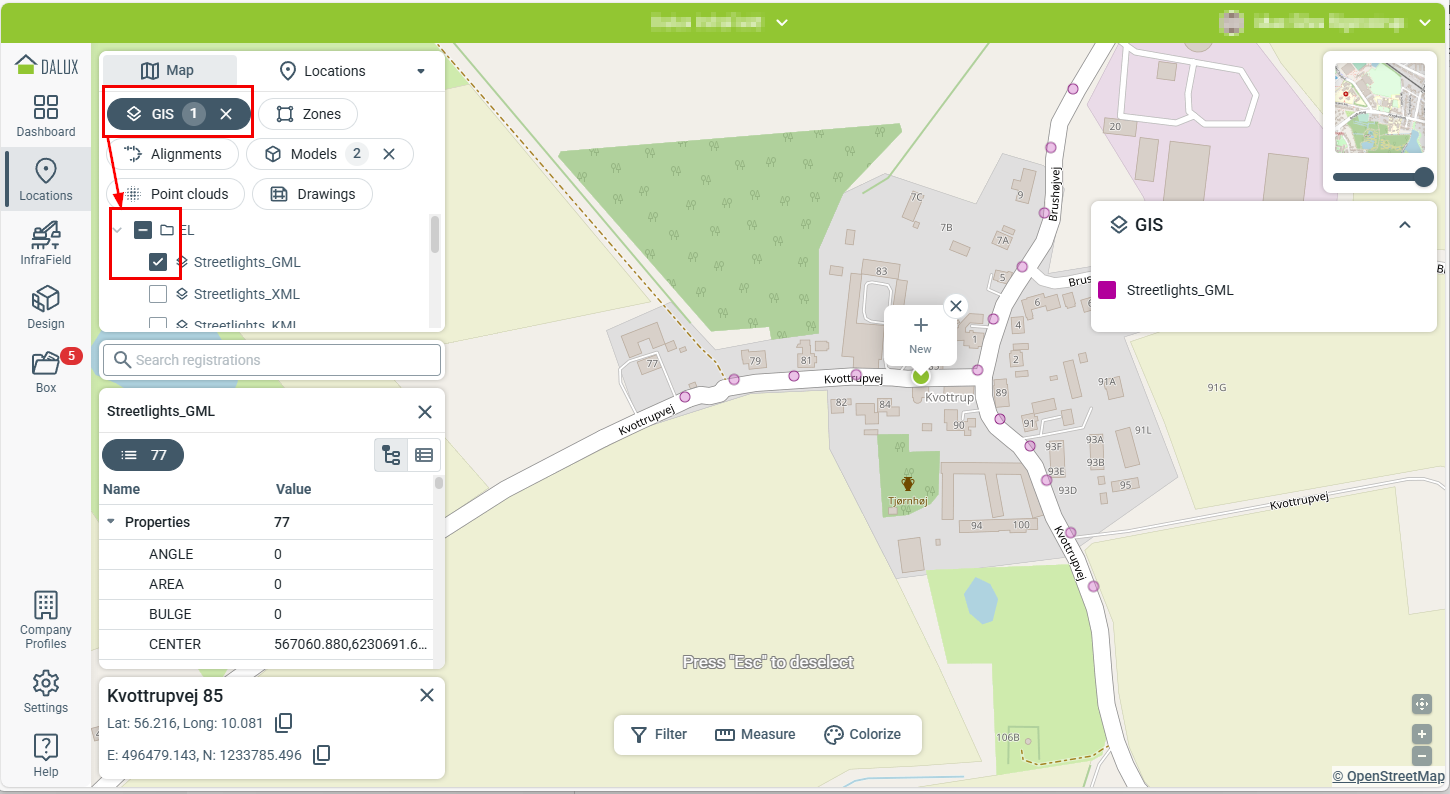

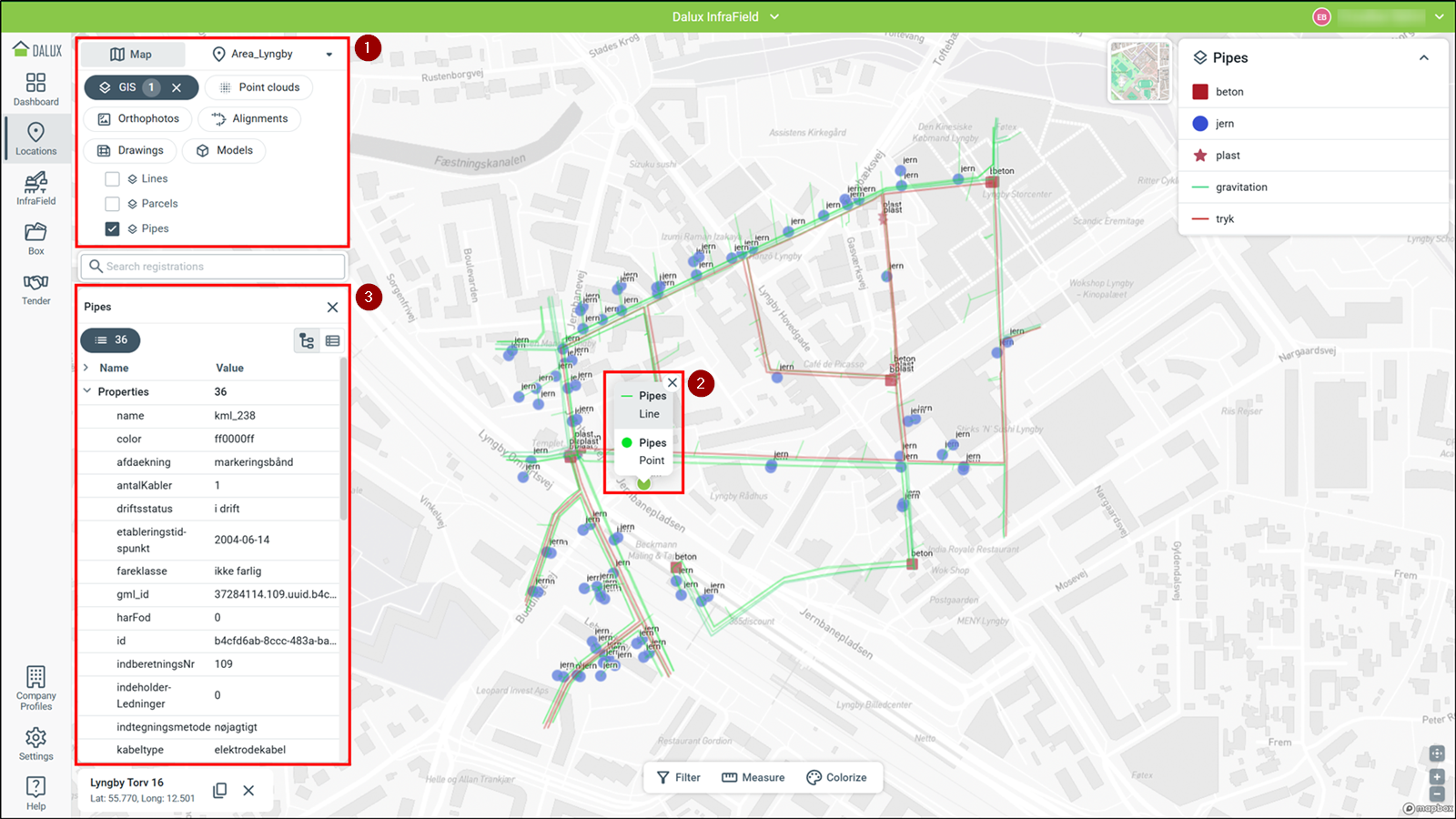

GIS (Geographic Information System)-data kan tilføjes til kortvisningen, og komponenter fra disse filer kan vælges til visning (1). Valgte GIS-filer vises som lag oven på basiskortet, og kortvisningen zoomer til den samlede udstrækning af alle valgte filer.

Ved at klikke på en enkelt komponent på kortet (2) vises dens egenskaber under kortmenuen (3).

Centerlinjer

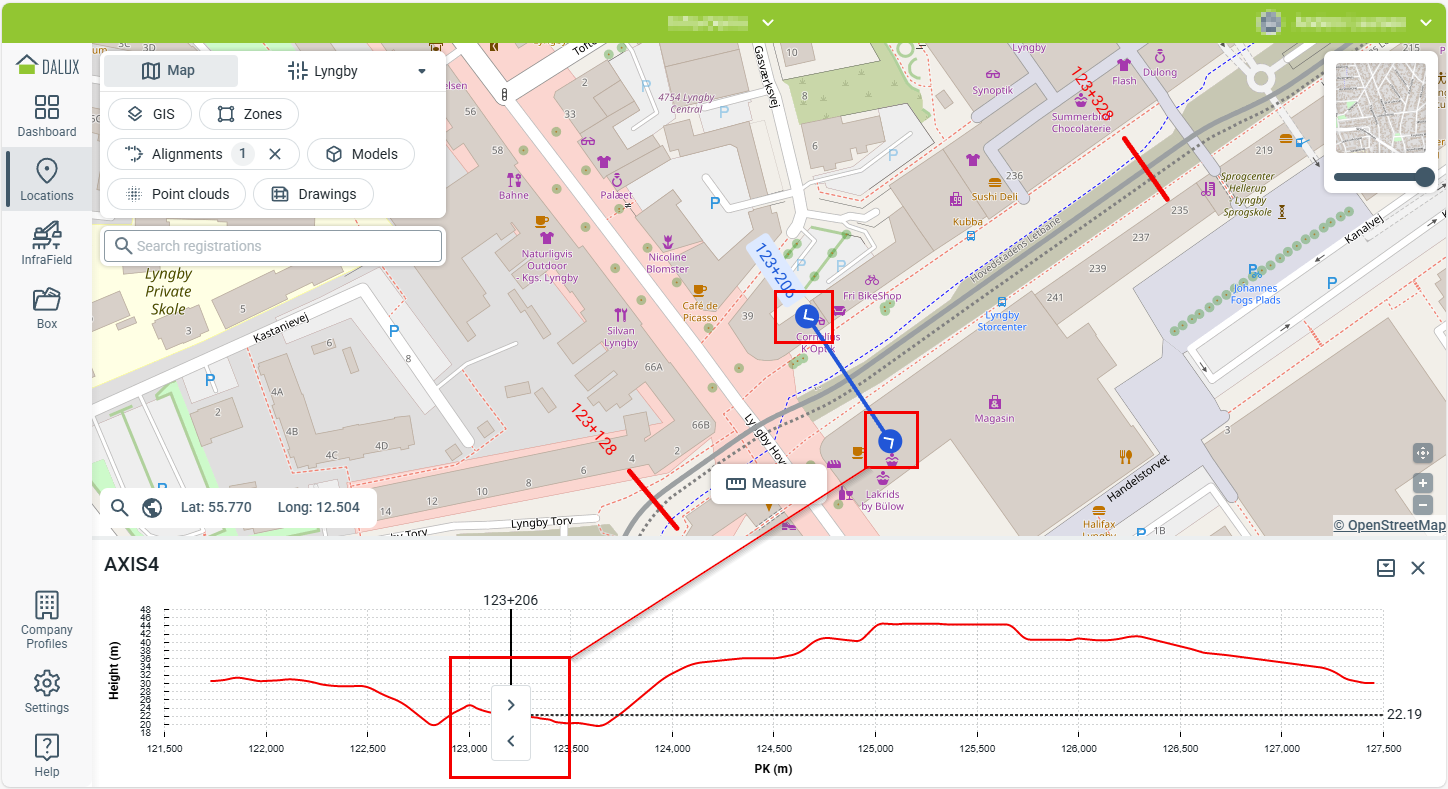

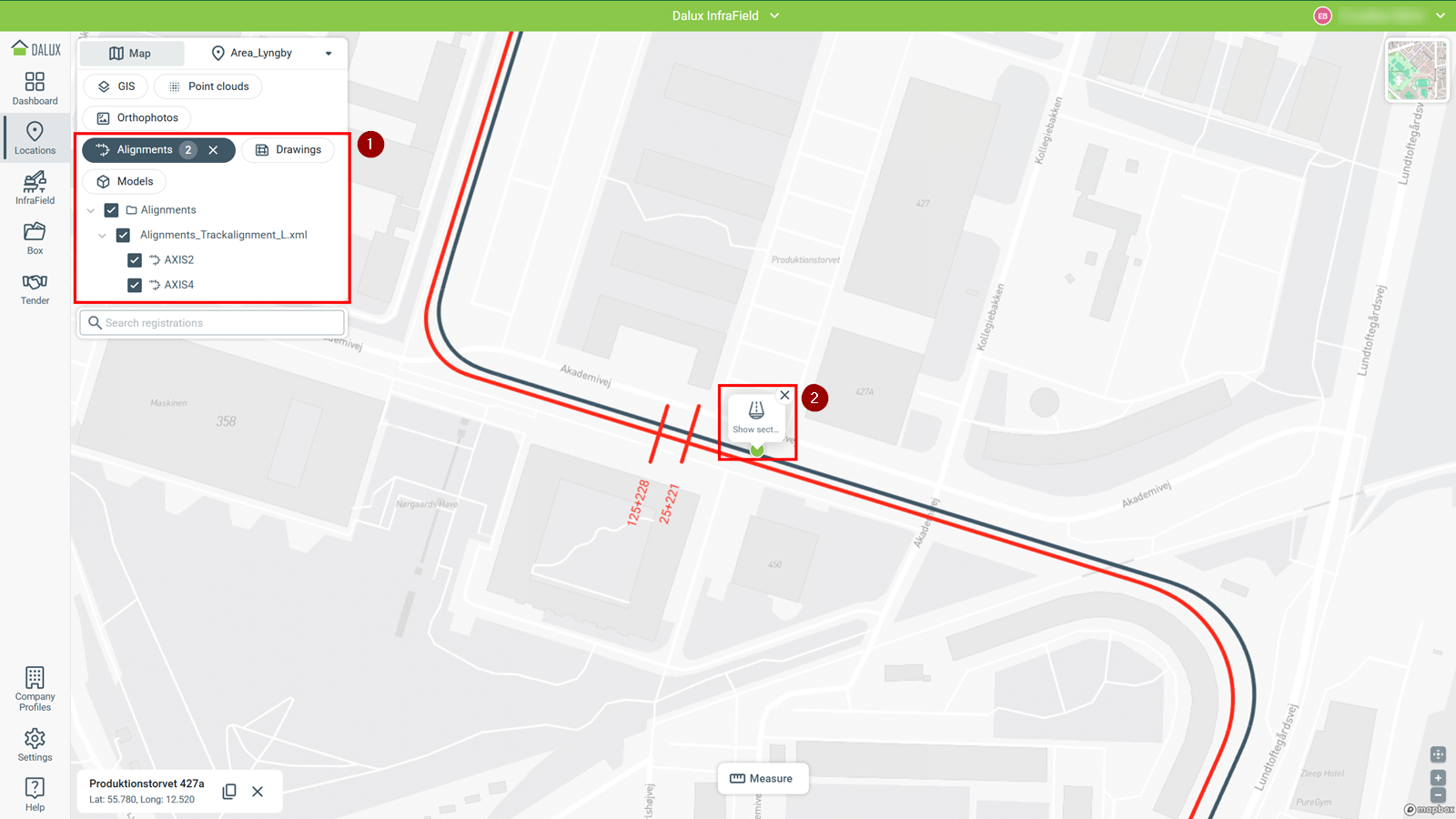

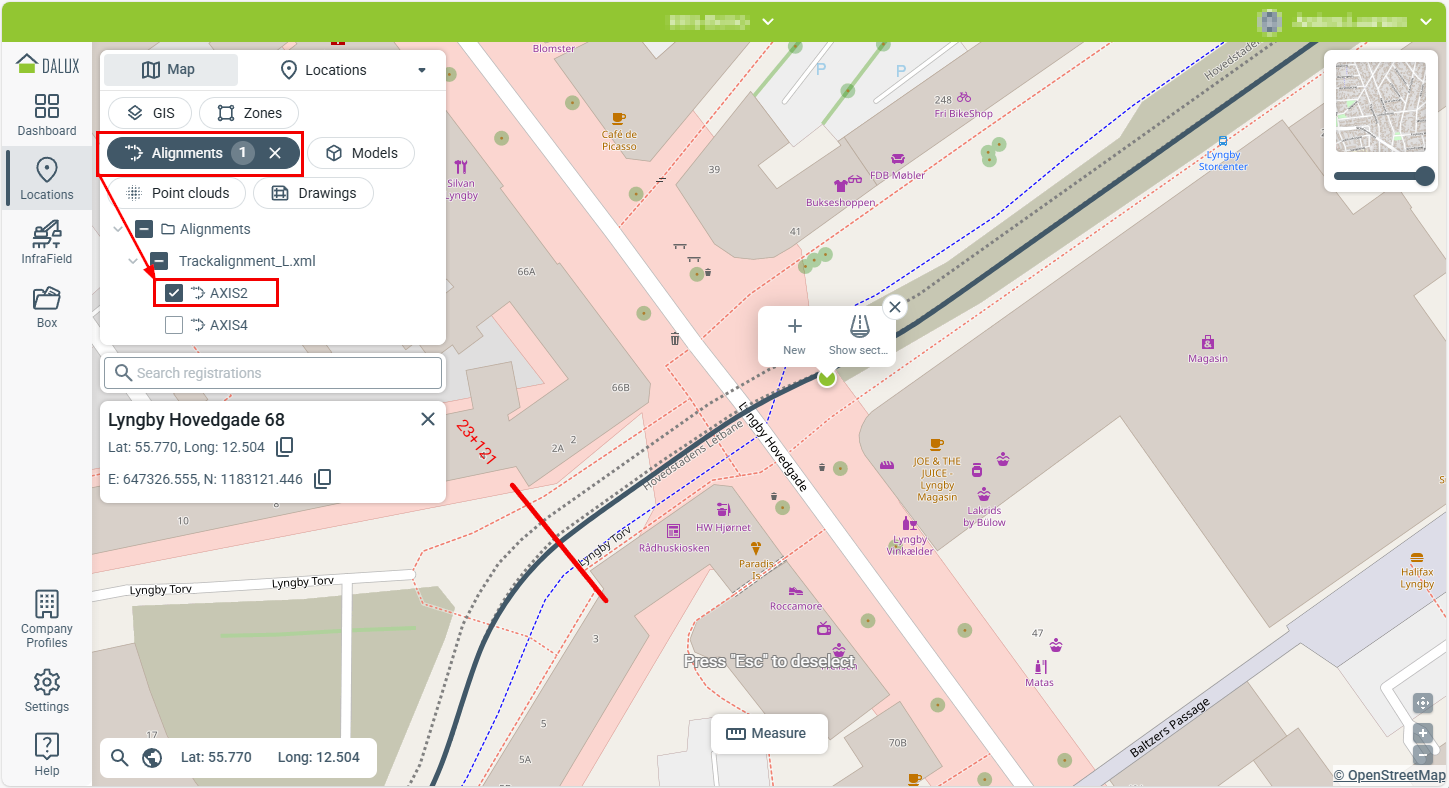

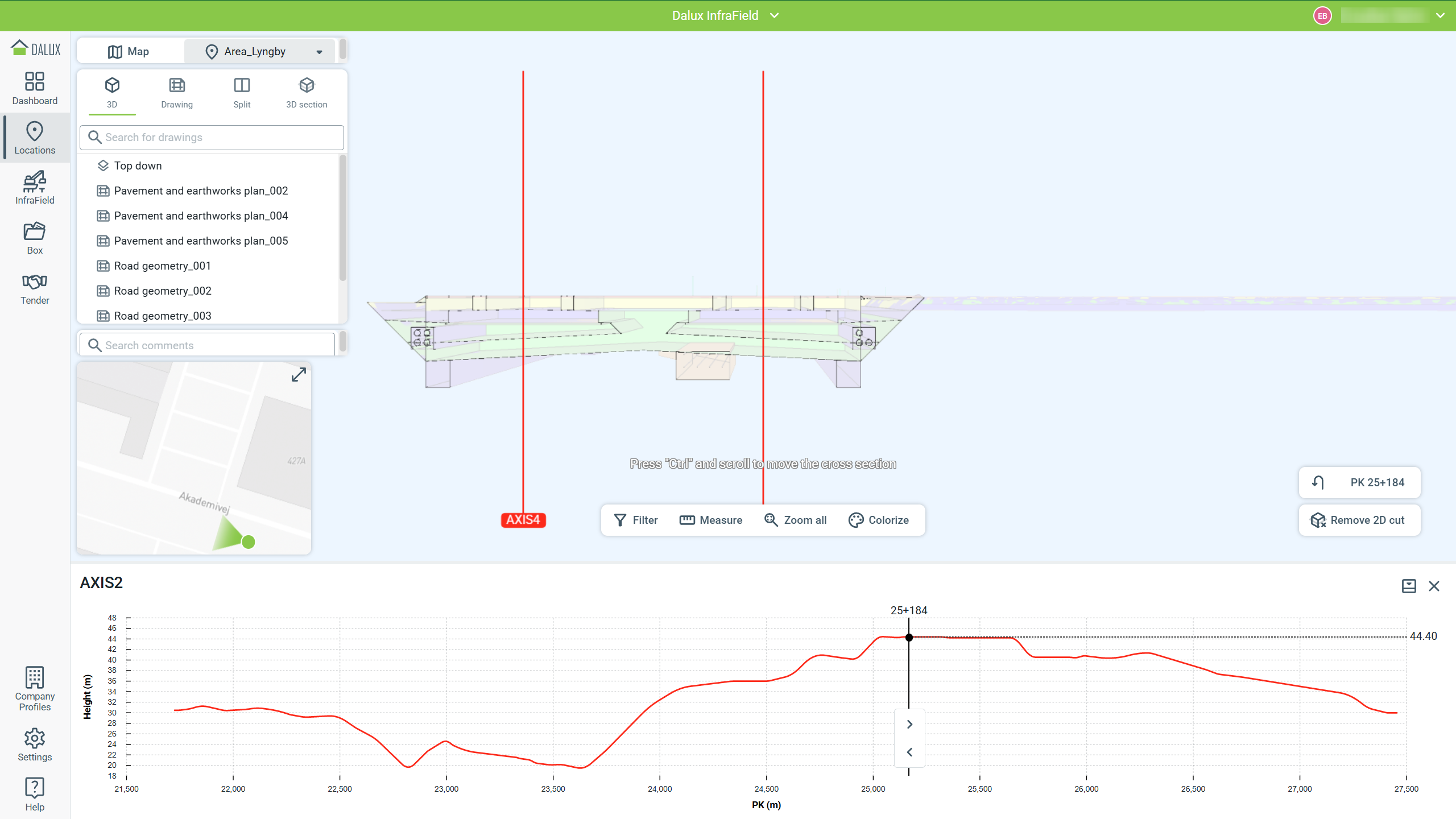

Hver centerlinje-fil indeholder én eller flere centerlinjer (1), som vises som røde linjer på kortet. Når du fører markøren over en centerlinje, bliver den grå, og efter at have valgt et punkt kan du klikke på Vis tværsnit (2) for at åbne tværsnitsvisningen.

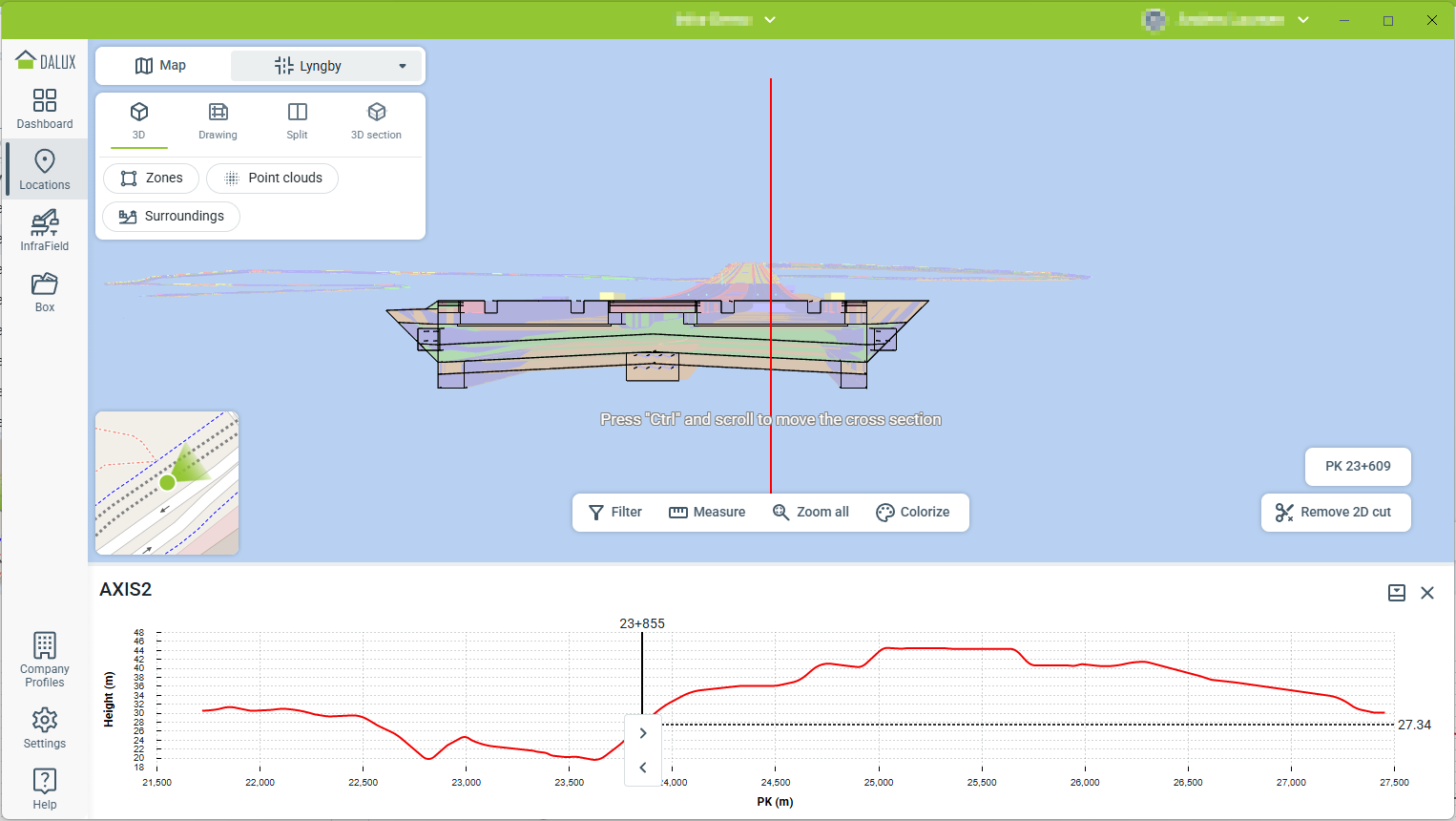

Grafen under kortområdet giver information om højdemålingerne langs centerlinjen.

Du kan justere grafens visningsområde ved at trække den grå skillelinje. Du kan også zoome ind eller ud på x-aksen ved at bruge musehjulet, mens du holder musen over grafen.

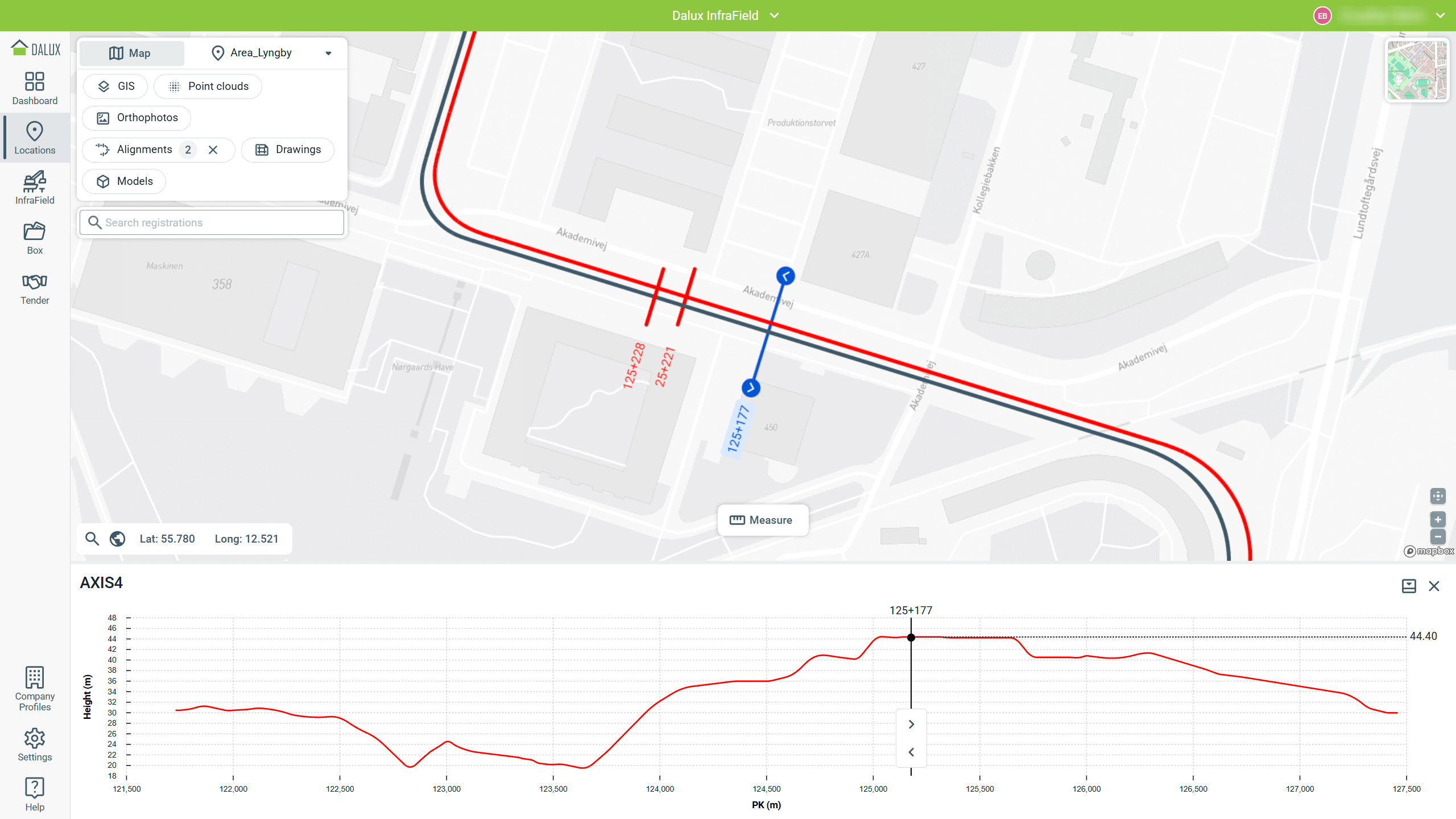

Klik på fremad- eller tilbage- pilene på kortet eller grafen for at gå til tværsnittet af det område i 3D-visningen.

Naviger langs centerlinjen ved at bruge Ctrl + musehjul eller ved at indtaste stationsintervallerne (PK) til højre.

For at vende tilbage til kortvisningen, klik på Kort.

Zoner

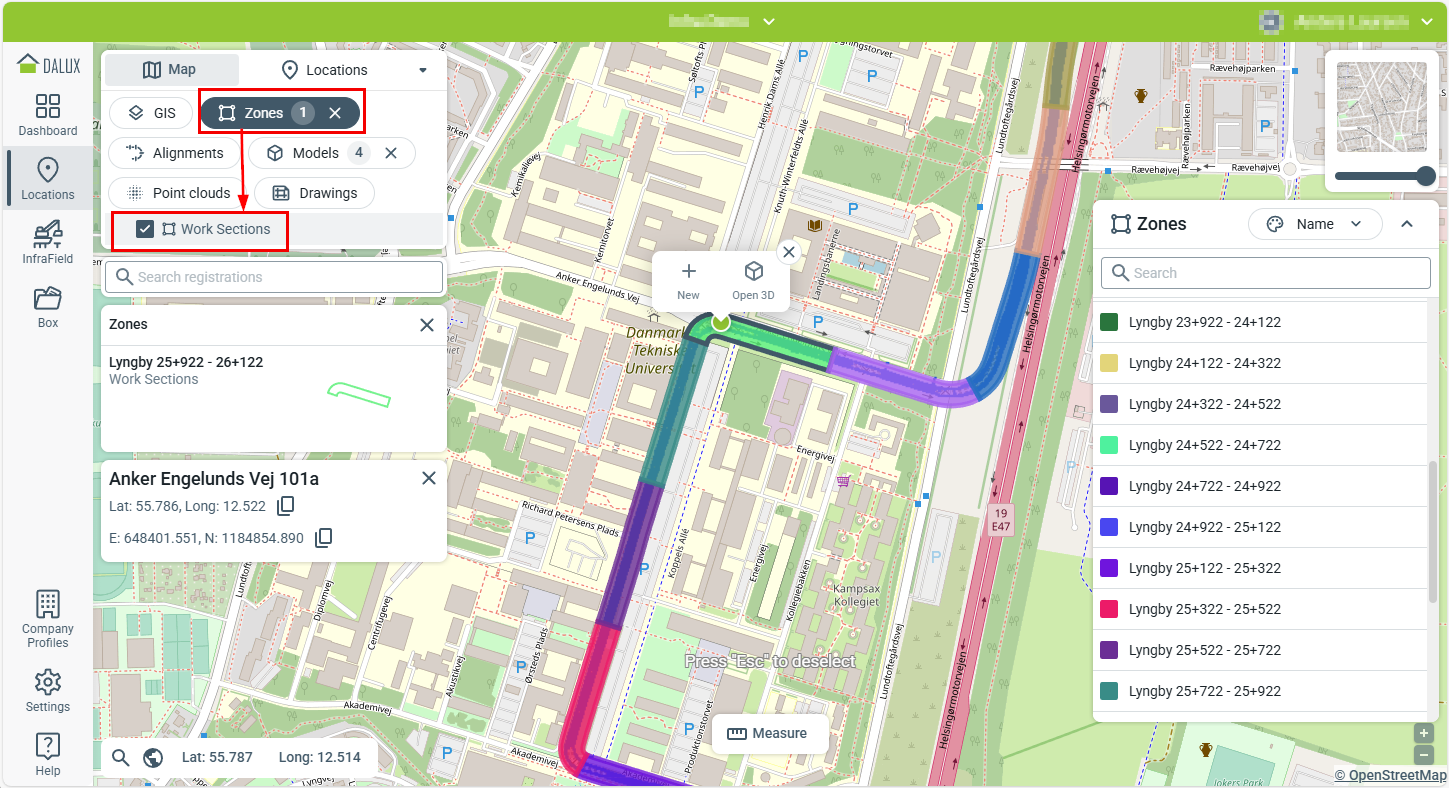

For at vælge ét eller flere zonelag, gå til Zoner-filteret.

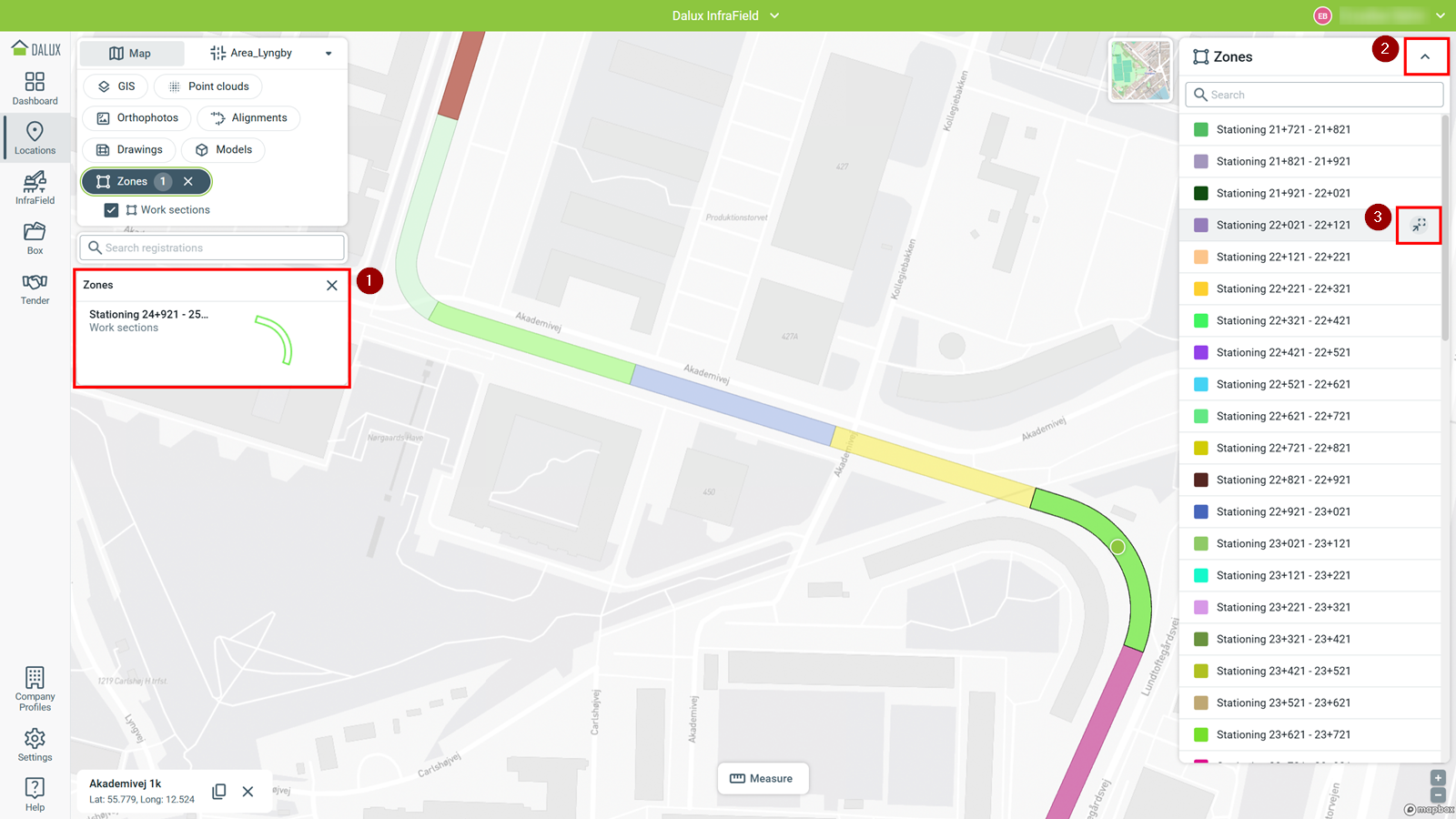

For at se information og registreringer knyttet til en zone, såsom opgaver og tjeklister, klik på zonen på kortet eller i listevisningen. Vælg derefter miniaturebilledet til venstre (1) for at åbne det.

Skjul beskrivelsen med (2) i, hvis den forstyrrer din visning, eller brug (3) i listevisningen til at zoome ind på en zone.

Tegninger

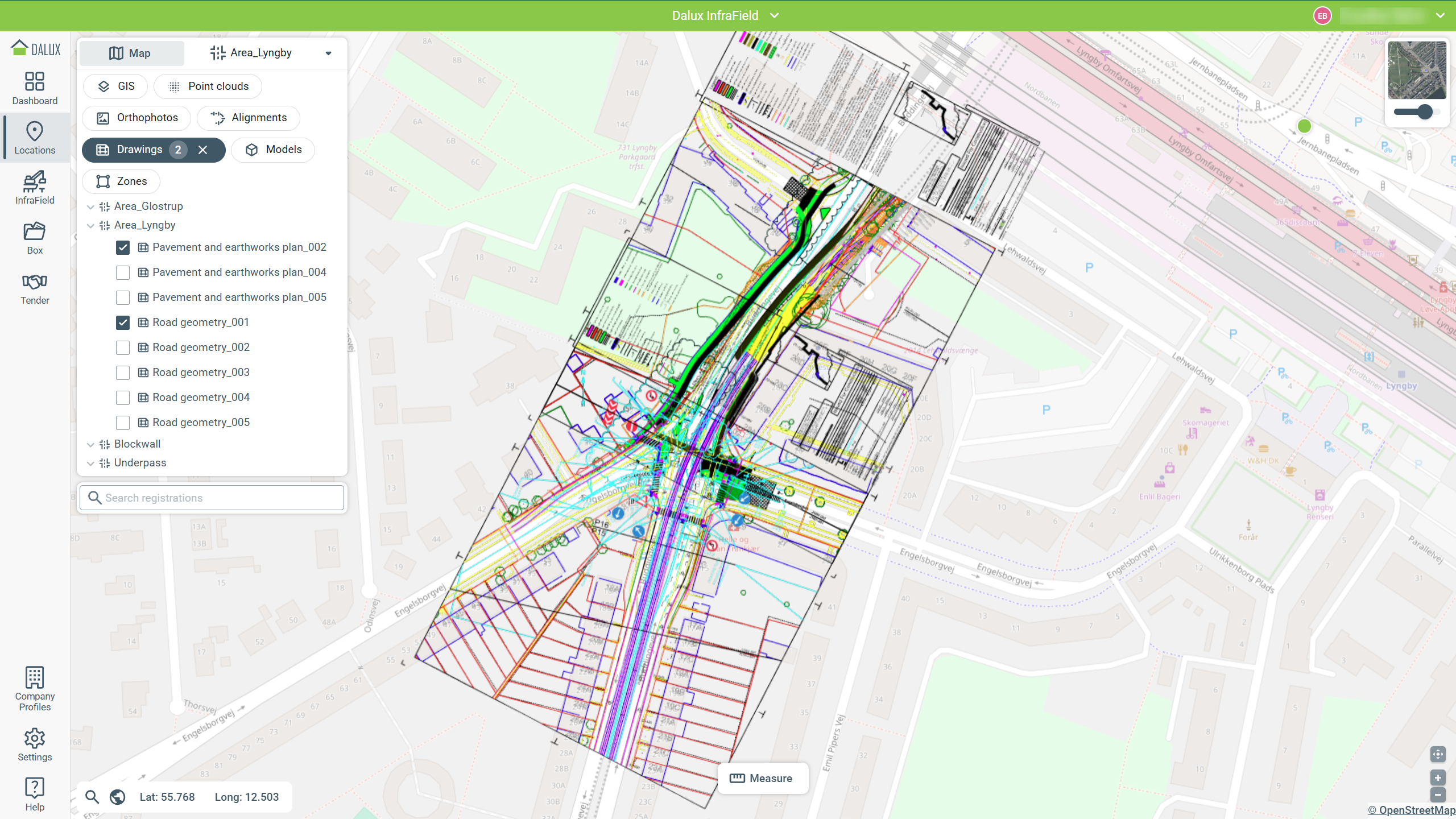

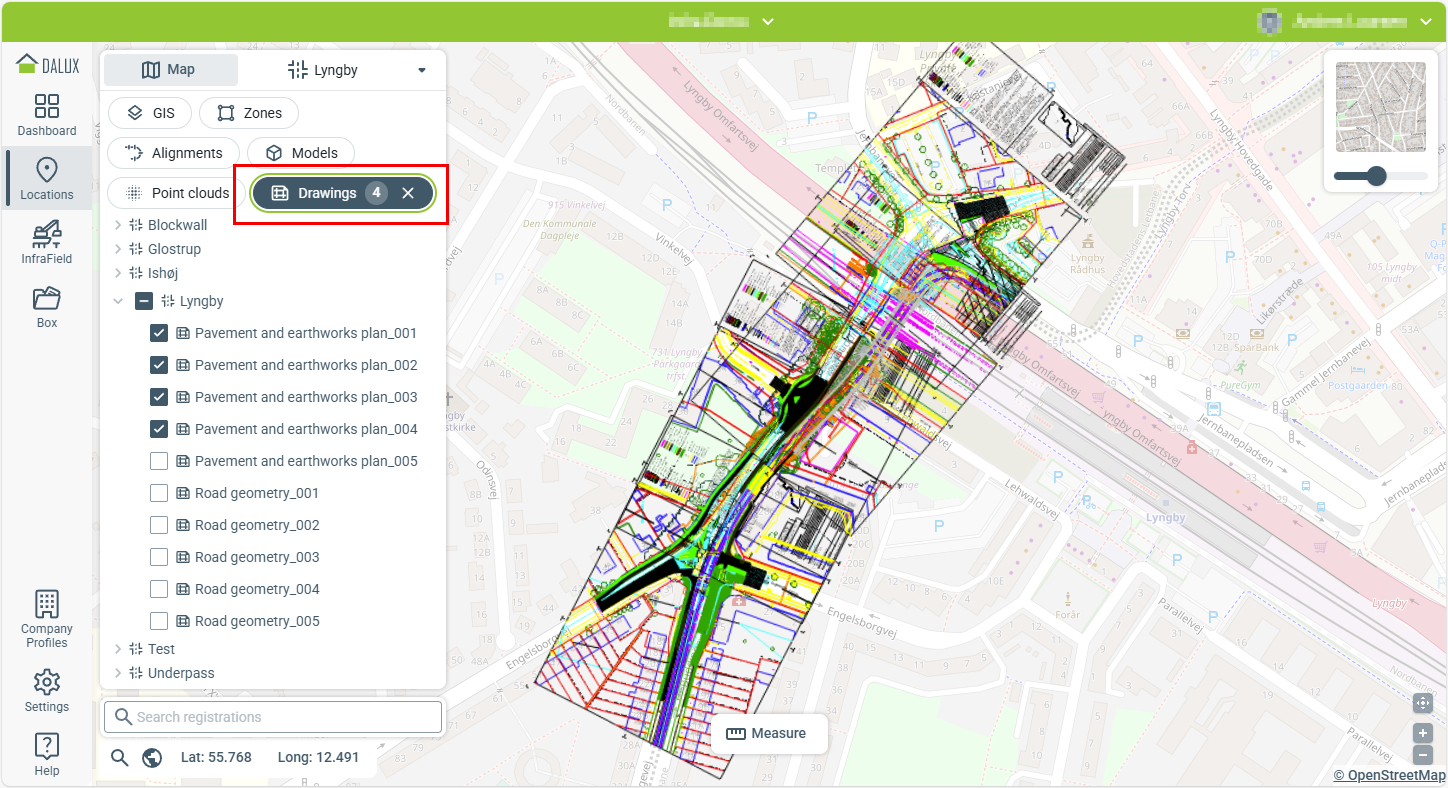

Placerede tegninger af områder kan vises oven på kortet. Du kan vælge flere tegninger fra flere områder, og kortvisningen tilpasses til omfanget af alle valgte tegninger. Eksemplet viser dette i konteksten af standardkortet (farve) med justeret gennemsigtighed.

Ortofotos

Ortofotos kan vises alene eller sammen med andre data i Lokationer.

Du kan sammenligne et valgt foto med andre fra samme område.

OrtofotoerVælg ortofotoKlik på fotoet på kortetÅbn fotoet, klik derefter på Sammenlign i den nye visning.

3D-formater

Dette afsnit beskriver, hvordan områder og konstruktioner, punktskyer og 3D-kortomgivelser kan vises og interageres med i Dalux InfraField, hvilket muliggør visualisering af modeller, terræn og tegninger i kortet og i 3D-formater.

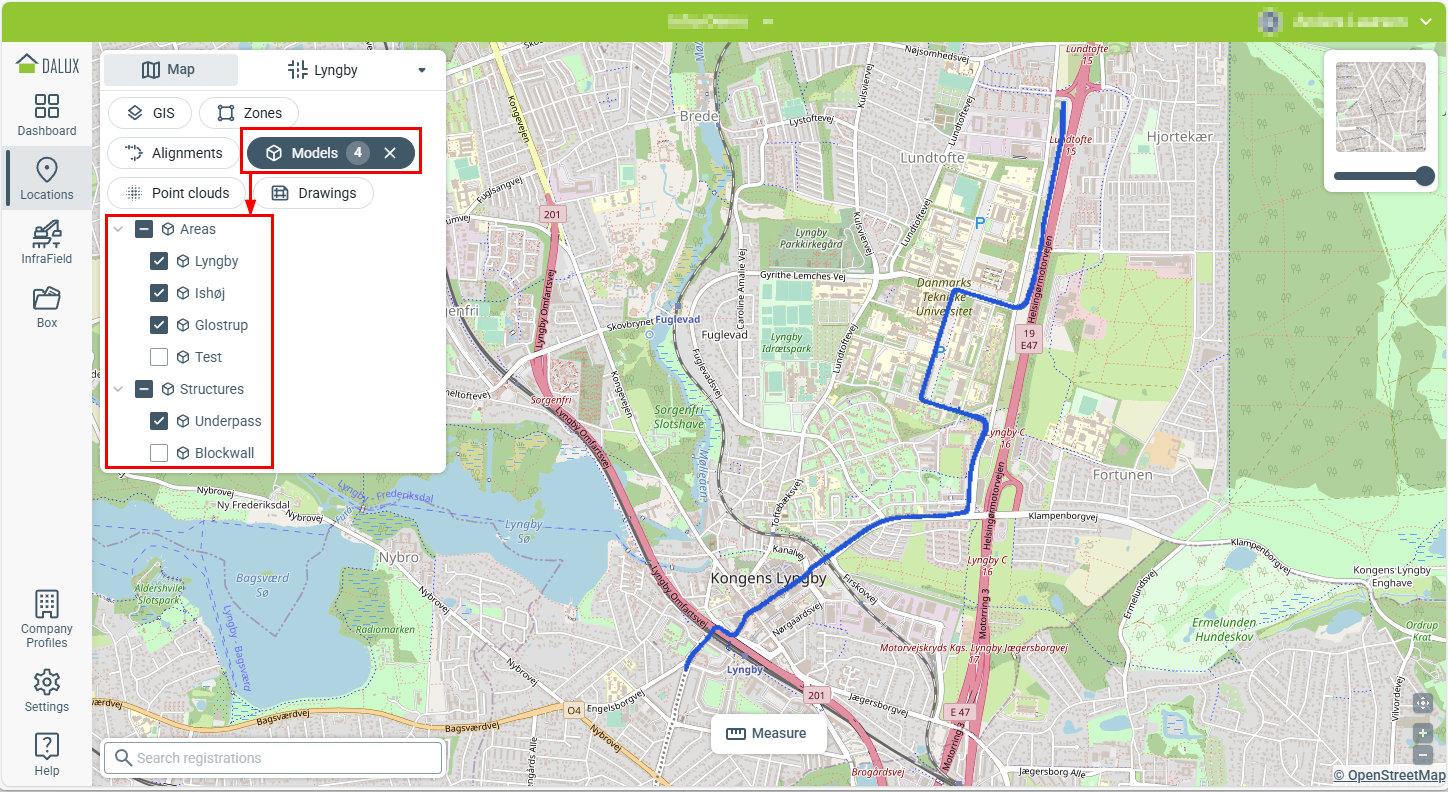

Områder og konstruktioner

Områder og konstruktioner kan indeholde lignende typer data, såsom modeller, terræn og tegninger. Dog er de struktureret og navigeret forskelligt i Dalux. Konstruktioner bruges til bygningslignende eller faste elementer, mens områder organiserer lineære infrastrukturprojekter. Områder kan indeholde terrænmodeller, designmodeller og placerede tegninger.

Områder vises i kortvisningen, når mindst én BIM-fil med koordinater er uploadet, og du kan navigere i Kort-menuen for at se dem i 3D.

Modeller vises som blå aftryk på kortet og viser altid de kombinerede modeller for et område eller en struktur.

Punktskyer

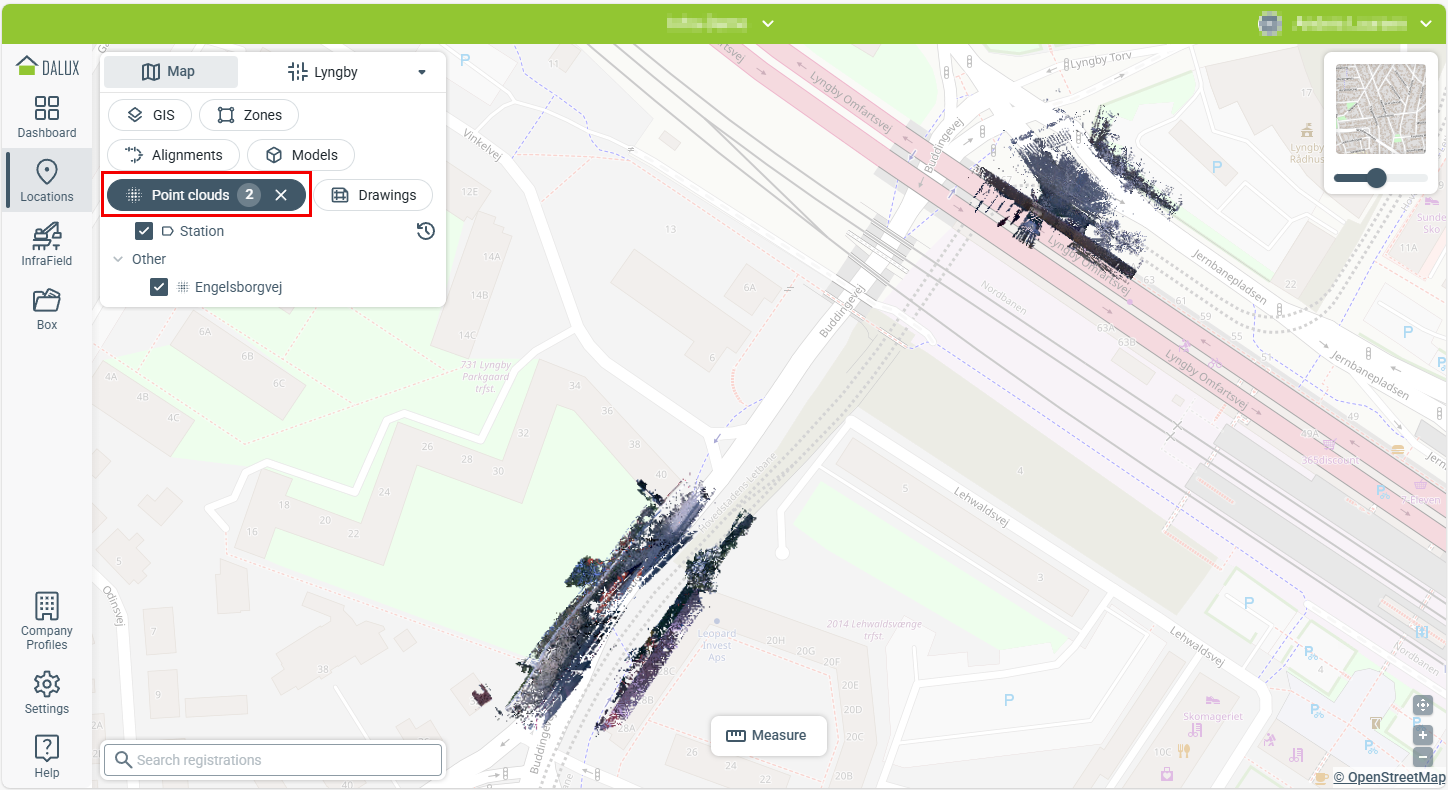

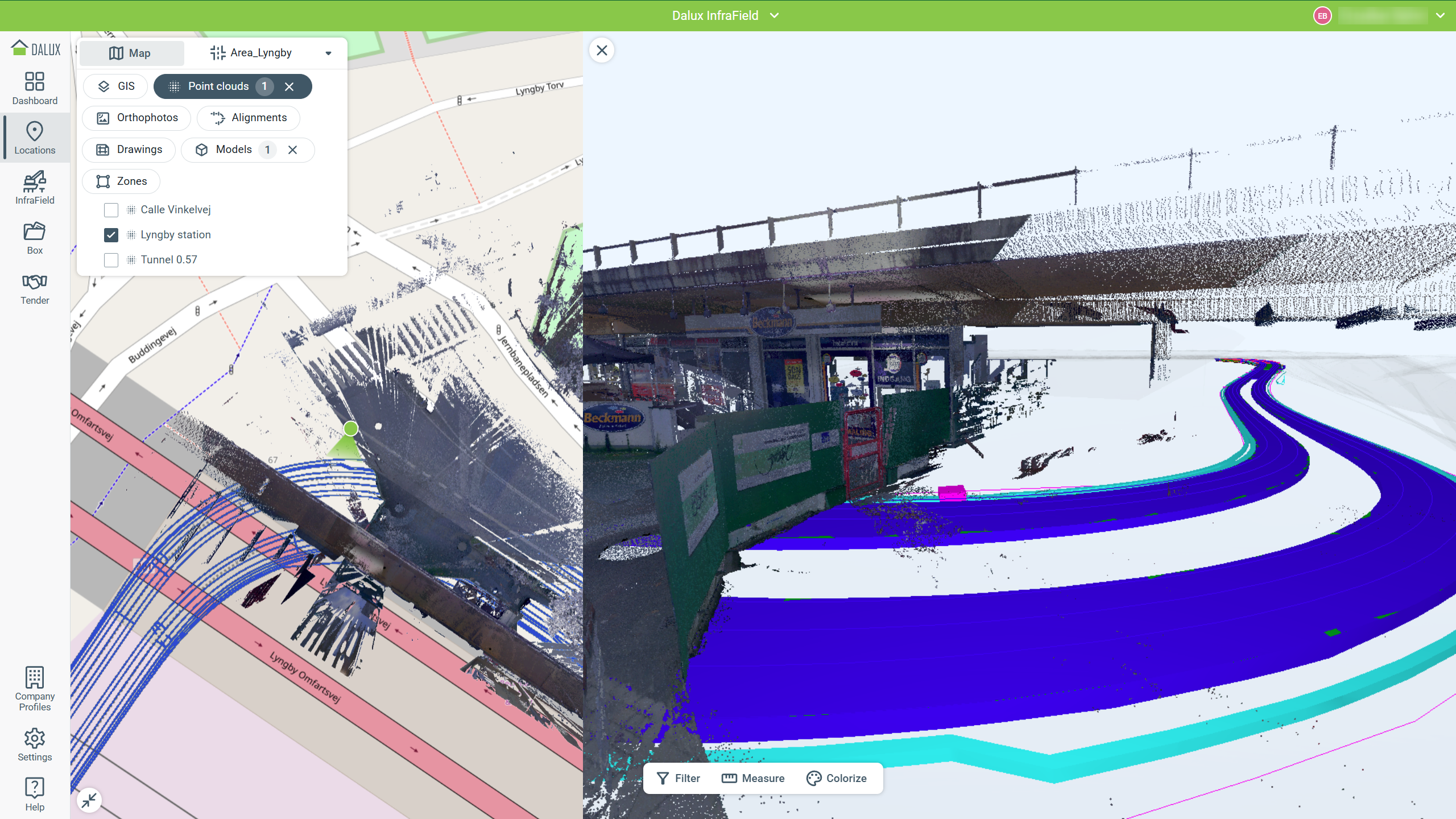

Punktskyer kan tilføjes til kortet ved at vælge dem i Punktskyer-filteret. Når de er valgt, vises de på kortet.

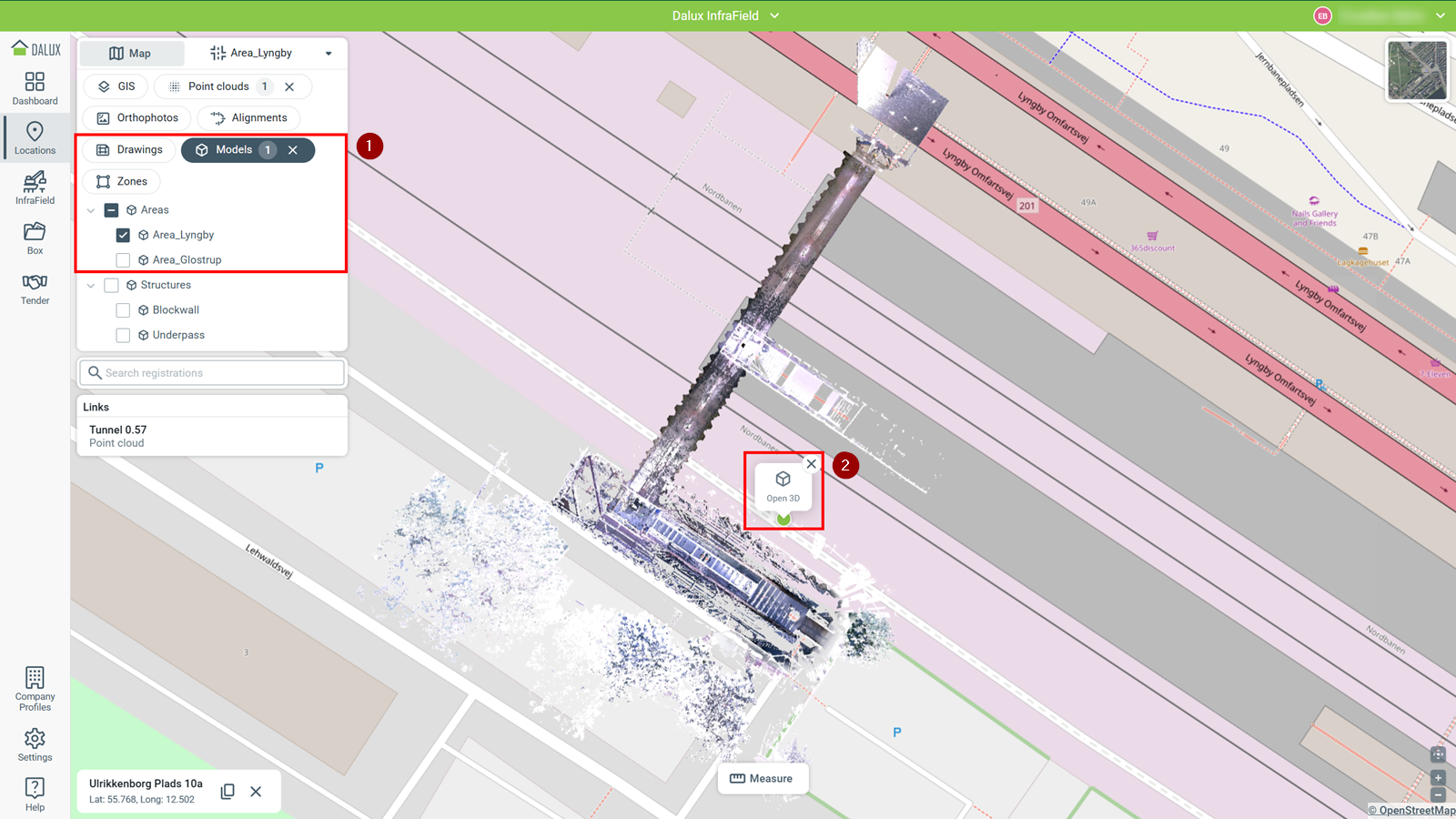

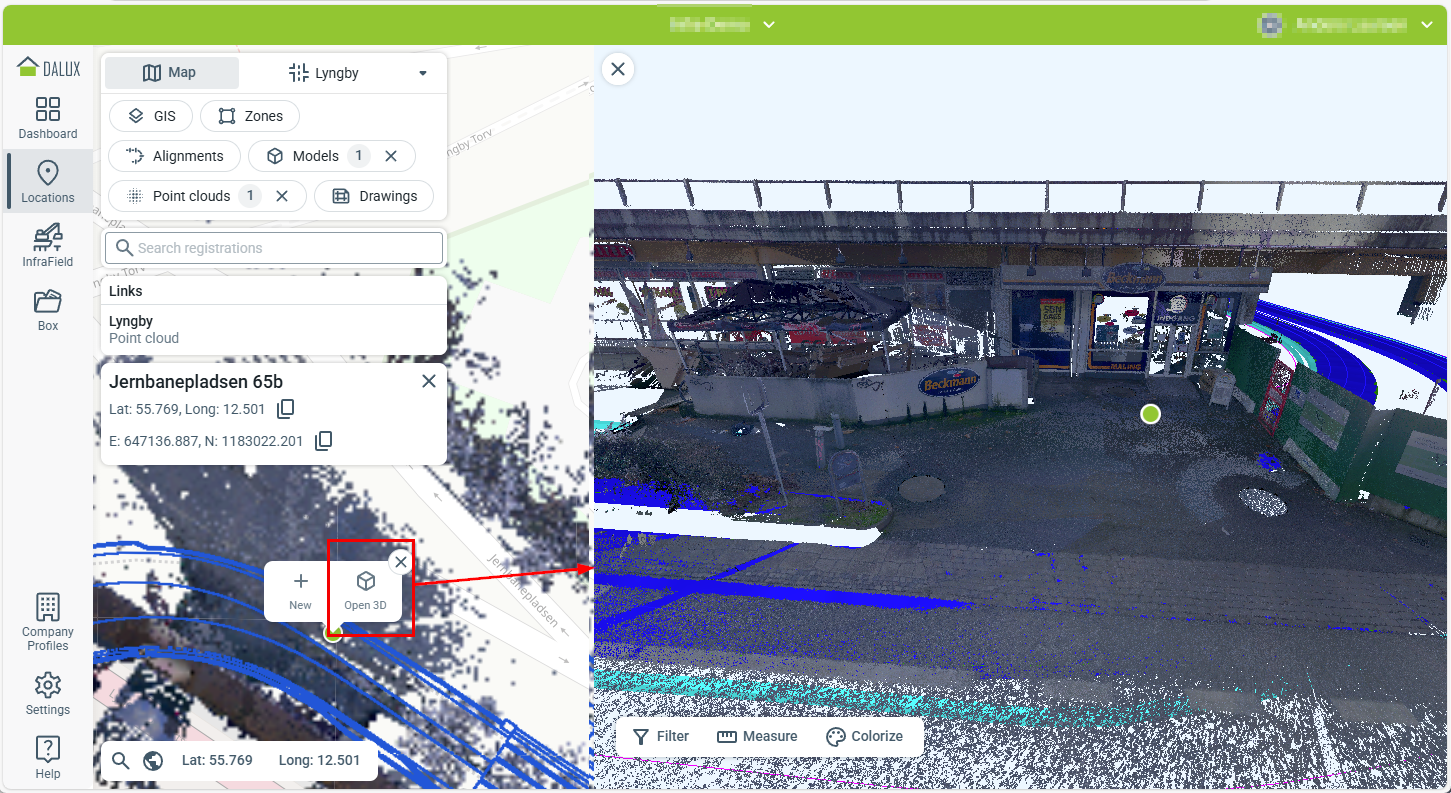

Når Modeller (1) også er aktiveret, kan du klikke på kortet inden for punktskyen og vælge Åbn 3D (2). Dette åbner punktskyen i en splitvisning sammen med modellen. Du skal vælge mindst én model for at bruge denne mulighed.

3D kort omgivelser

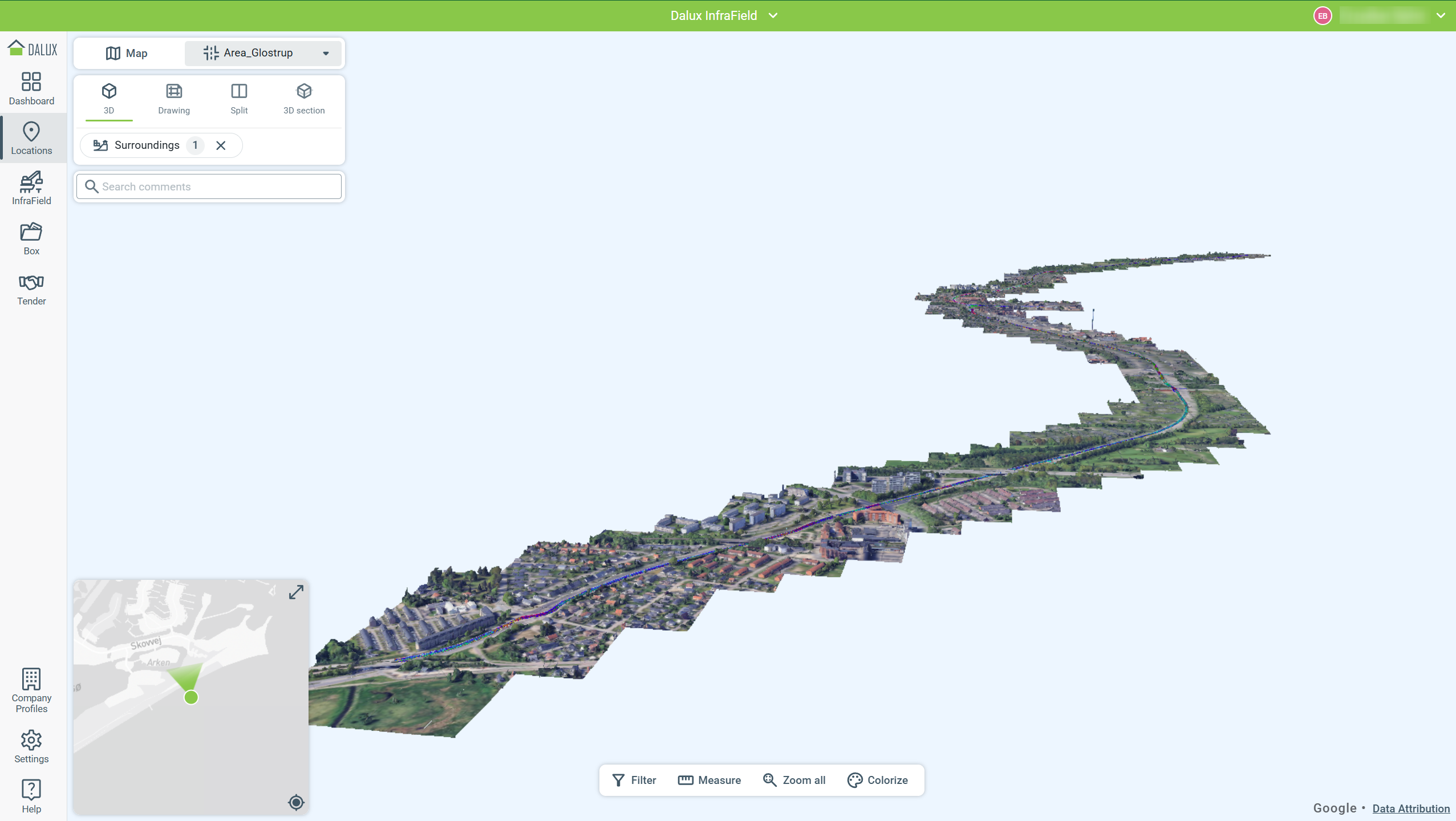

Se dine InfraField Pro projekter i sammenhæng med den virkelige verden i 3D, med 3D kort funktionen, som findes i Omgivelser.

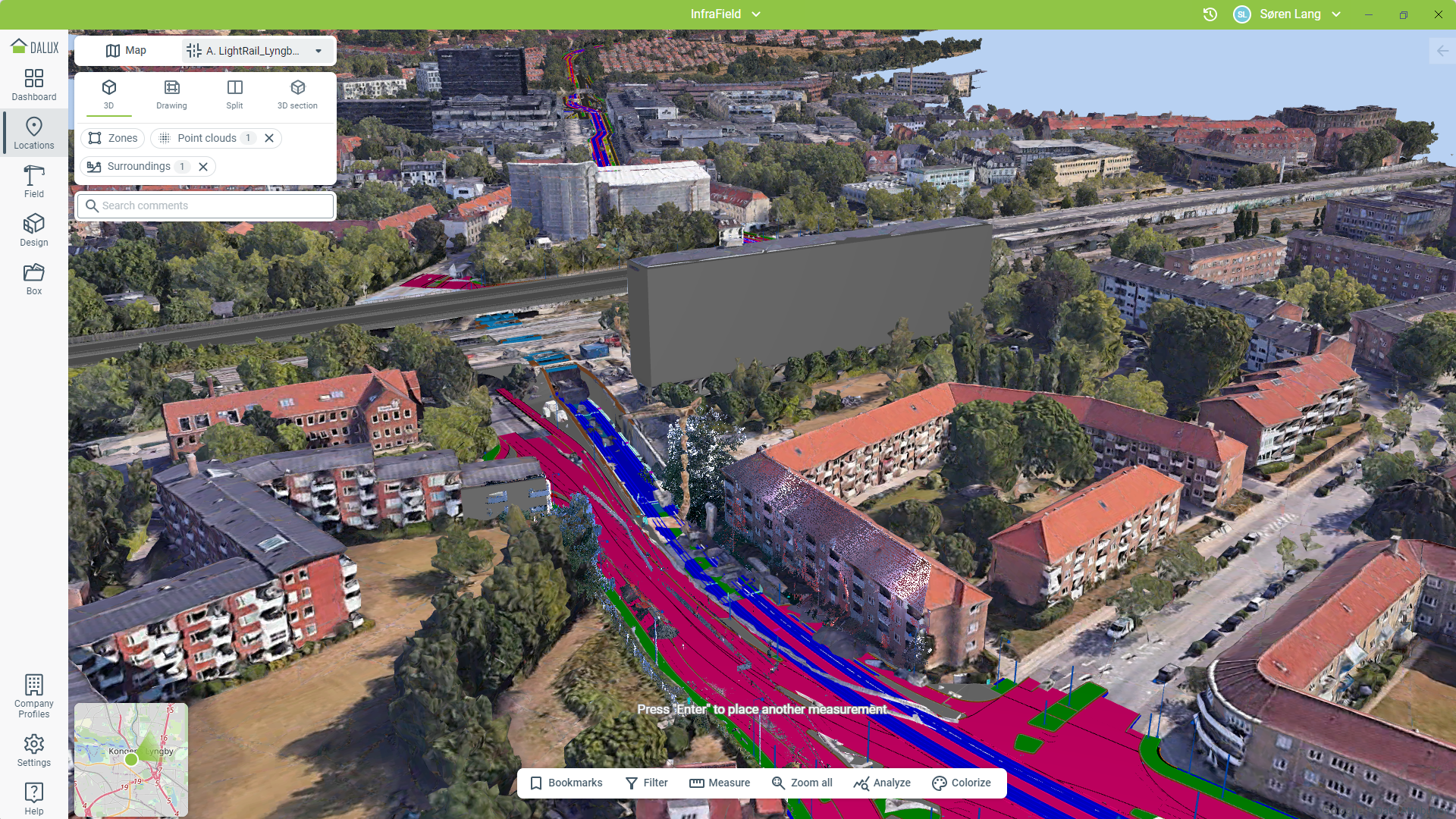

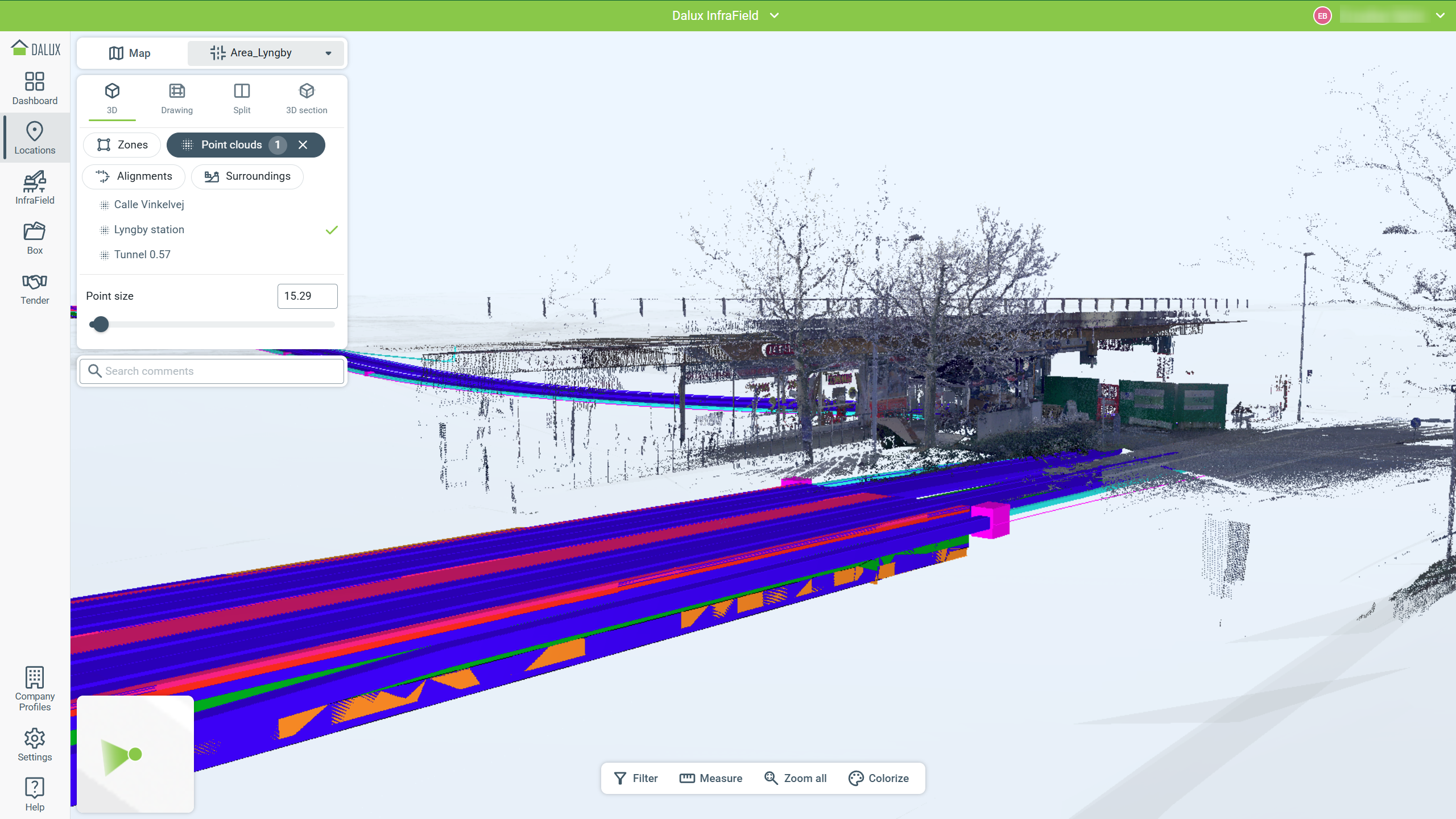

Kombiner zoner, punktskyer, modeller og 3D kort for at få en repræsentation af dit projekt i den virkelige verden. 3D kortet vil blive indlæst som 3D geometri. Du kan bruge måleværktøjer til at måle mellem din model og 3D kortet.
