Forebyggelse af graveskader med GIS

Skader på forsyningsledninger under byggeriet opstår ofte, fordi opdateret forsynings information ikke når folkene på byggepladsen.

Dalux InfraField samler disse oplysninger på en enkelt, mobil tilgængelig platform, der giver realtidsoversigt og forbedrer sikkerheden, koordineringen og effektiviteten på byggepladsen.

Udfordringen

Servicestop, som f.eks. utilsigtet at ramme nedgravede gas-, vand- eller elledninger, kan opstå, fordi vigtige oplysninger om installationer ofte er spredt ud over 2D-tegninger, PDF-filer og kontorbaserede GIS-systemer. Medarbejdere i feltet har muligvis ikke adgang til disse oplysninger i realtid og er i nogle tilfælde nødt til at stole på forældede 'as built' eller separate gravetilladelses-processer.

Dette kan resultere i gentagne nedbrud, projektforsinkelser og sikkerhedsproblemer.

Hvordan Dalux InfraField løser det

Med Dalux InfraField kan entreprenører få adgang til GIS-data direkte i feltet ved hjælp af en mobil enhed, hvilket gør det nemmere at indsamle oplysninger om forsyningsnettet fra flere kilder og organisere dem i strukturerede GIS-lag.

Du kan oprette et fælles koordinatsystem, for at holde alle datasæt korrekt justeret, og mobil adgang giver teams på byggepladsen mulighed for at filtrere lag, vælge forsyningstyper og se vigtige detaljer som dybde, materiale og ejerskab i realtid.

GIS-lag kan også forbindes til digitale opgaver, såsom workflows for 'gravetilladelser', hvilket hjælper med at automatisere og forbedre dataindsamlingen under projektarbejdet. Denne metode omdanner traditionelle, kontorbaserede filer til et mobilvenligt digitalt kort, som alle på byggepladsen kan bruge.

Resultatet

• Reducer servicestop og forbedr sikkerheden med direkte adgang til verificerede undergrundsdata, så alle bruger de samme oplysninger og bidrager til et miljø uden driftsstop
• Fremskynd godkendelser af 'gravetilladelser' med automatiserede, geotaggede workflows for mere nøjagtige data fra feltet
• Forbedr koordineringen med opdateringer i realtid, så landmålerne og byggeplads-teams er på samme side gennem hele projektet

Integration af GIS i InfraField

Dalux InfraField hjælper med at omdanne statiske GIS-kontordata til et aktivt værktøj på byggepladsen, der er synkroniseret for alle i projektet.

For at gøre data lettere at bruge i marken er det nyttigt at samle GIS-oplysninger fra forskellige kilder, såsom forsyningsselskaber, ældre undersøgelser og nye GIS-systemer, ét sted inden for projektet.

Når datalagene er organiseret på en klar og logisk måde, bliver rå kortdata til et overskueligt og brugervenligt digitalt kort. Dette giver teams i feltet mulighed for hurtigt at slå underjordiske risici op, håndtere specifikke tjenester og gennemgå relaterede oplysninger direkte på deres mobile enheder uden at have behov for avancerede GIS-færdigheder.

Denne tilgang sikrer også, at ældre rør, fiberkabler og højspændingsledninger, som muligvis mangler i nye BIM-modeller, vises som et kortlag.

GIS-data i InfraField importeres som separate filer, og det anbefales at uploade dataene til Dalux Box først og derefter knytte dem til de relevante placeringer. Brug af Box gør versionskontrol og distribution nemmere.

Du kan læse denne artikel for at lære, hvordan du tilføjer en GIS-fil til dit projekt: Sådan opsættes GIS og LandXML

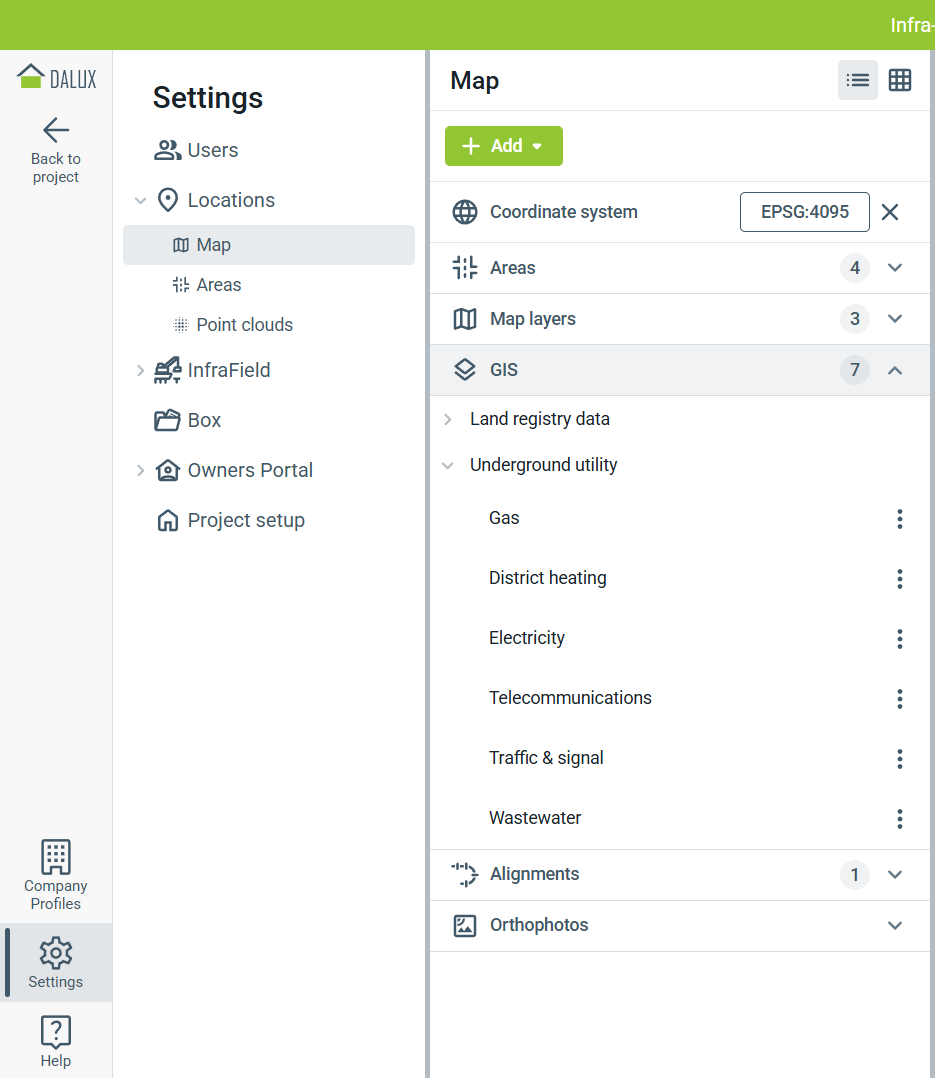

GIS-data kan organiseres i forskellige grupper, så brugerne nemt kan filtrere og kun se de data, de har brug for.

Teams på byggepladsen kan nemt finde de oplysninger, de har brug for, uden at skulle gennemgå for mange data.

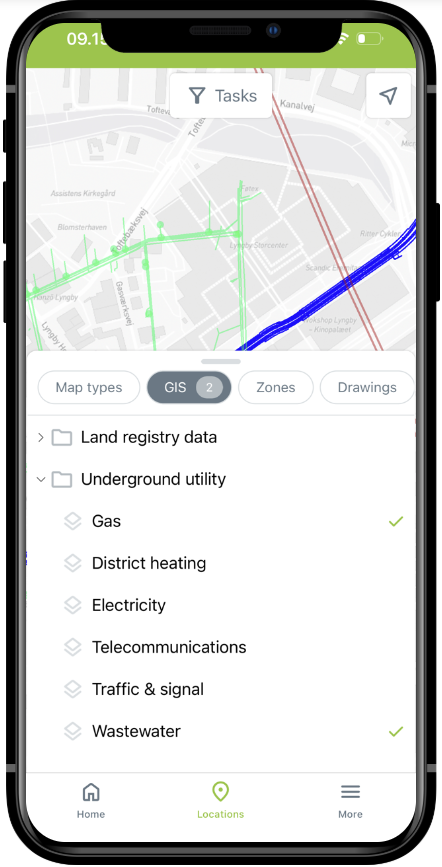

Hvis du har brug for at se oplysninger fra flere lag på én gang, kan du aktivere flere lag samtidig.

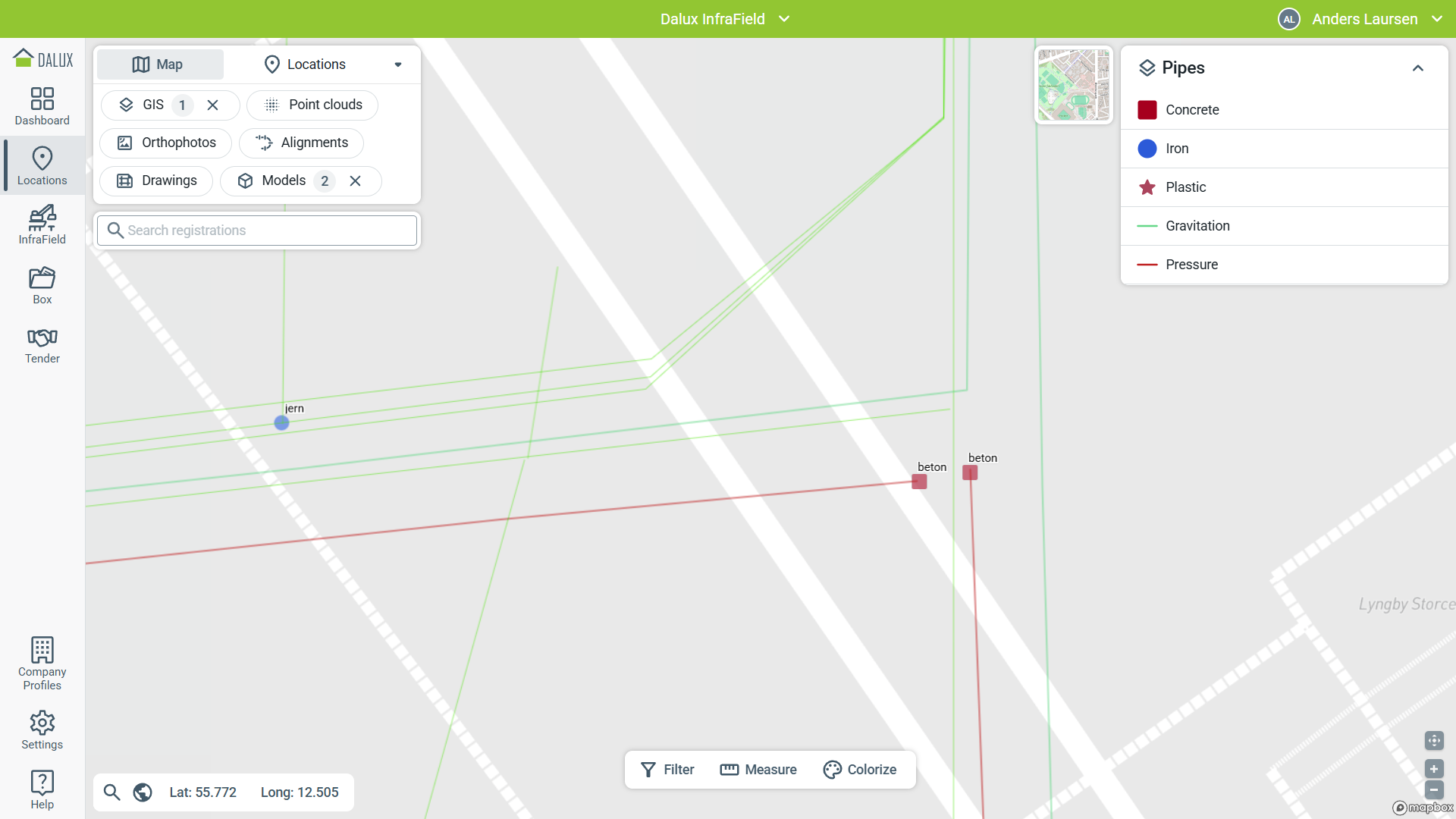

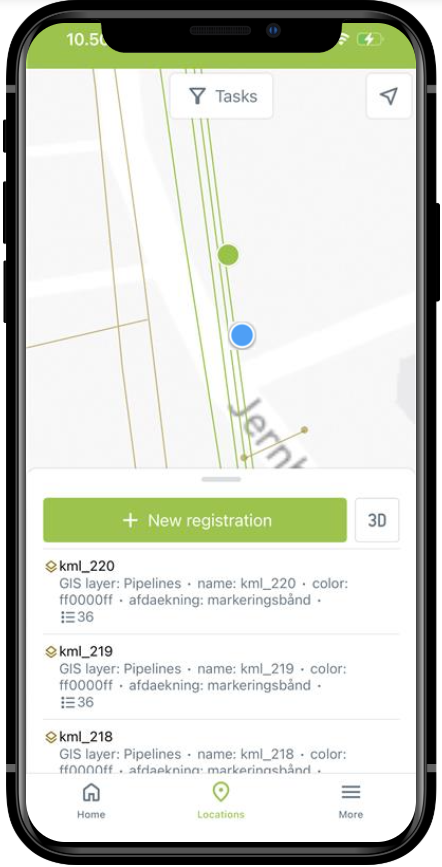

I modsætning til en PDF-fil giver disse lag teams på byggepladsen mulighed for at interagere direkte med GIS-dataene og se yderligere detaljer såsom materiale, dybde og ejer direkte på kortet. GIS i InfraField er også integreret direkte i kortvisningen og kan vises sammen med modeller, zoner, centerlinjerog tegninger.

Projektadministratorer kan beslutte, hvilke GIS-data der skal vises som standard, og tilpasse GIS-formating, for at sikre en ensartet visning for alle.

Dette giver teams på byggepladsen klare, opdaterede og interaktive data i det kontekst, de har brug for.

Hvis dine GIS-data findes i én stor fil, og du ikke nemt kan adskille dataene, kan du formatere indholdet, så det er tydeligt at se, hvad der er hvad.

Læs denne del for at lære, hvordan du formaterer GIS-data: Sådan opsættes GIS og LandXML.

Forbind GIS-data med registreringer

Ved at forbinde GIS-data direkte til opgaver i Dalux kan relevante oplysninger udfyldes automatisk, hvilket eliminerer manuelle indtastningsfejl og fremskynder oprettelsen af opgaver betydeligt.

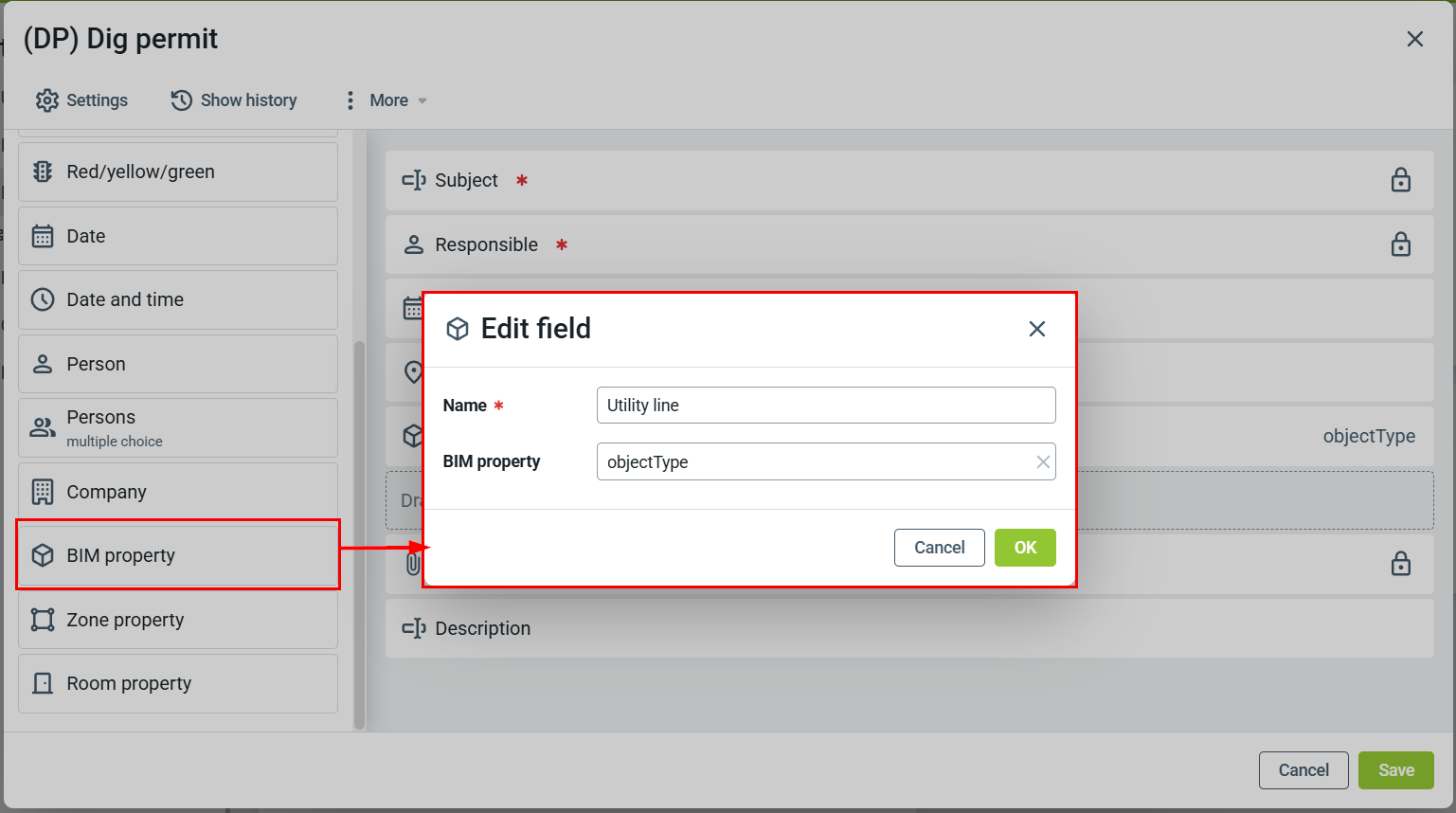

Som Dalux-administrator kan du konfigurere et specifikt BIM-datafelt, der udtrækker data fra GIS-laget.

Læs denne artikel for at lære, hvordan du tilføjer en opgaveskabelon til projektet: Sådan opsættes Opgaver.

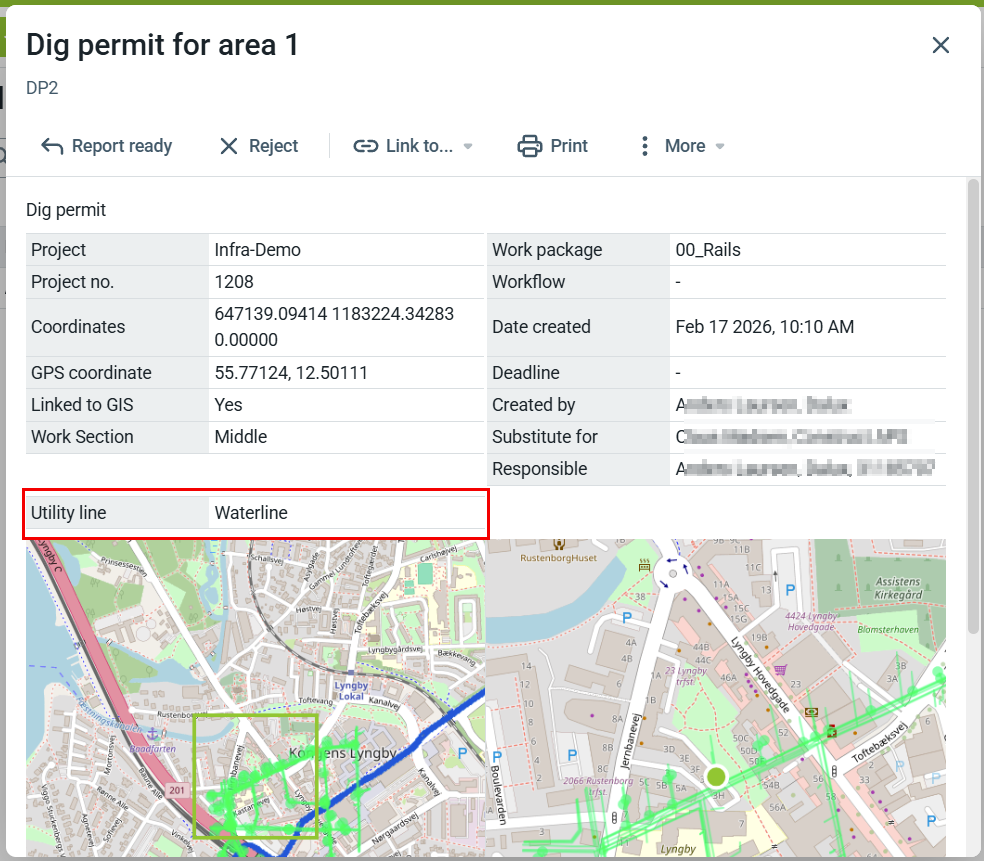

Når en bruger opretter en opgave og vælger et GIS-lag i Dalux, udfyldes de relevante oplysninger automatisk i de relevante felter, hvilket minimerer manuel indtastning.

Fra statiske kort til brugbare data på byggepladsen

Dalux InfraField omdanner statiske GIS-kontordata til et interaktivt værktøj på byggepladsen, der kobler information om forsyningsselskaber sammen med opgaver, godkendelser og daglige arbejdsgange.

• Pålidelig risikostyring: GIS-lag giver teams i feltet konsistente, opdaterede oplysninger om forsyninger, hvilket reducerer antallet af driftsforstyrrelser og forbedrer sikkerheden
• Forbedret koordinering: Mobil adgang og opdateringer i realtid sikrer, at landmålerne, håndværkerne og byggelederne er på samme side gennem hele projektet
• Hurtigere, gennemskuelige godkendelser: Arbejdsgange for gravningstilladelser er geotagget og integreret med GIS-data, hvilket reducerer manuelle fejl og fremskynder godkendelser i feltet
