Planlægning af jordarbejde og styring af cut-and-fill

Planlægning af jordarbejde i jernbane- og vejprojekter bruger ofte forældede terrænmodeller og manuelle opdateringer delt via e-mail eller mapper. Da forholdene på byggepladsen ændrer sig hurtigt, kan det medføre uoverensstemmelser mellem designplaner og de faktiske forhold, hvilket fører til unøjagtige mængdeudregninger og projektforsinkelser.

Dalux InfraField muliggør kontinuerlige opdateringer af opmålingsmodeller, så teams kan sammenligne det aktuelle terræn med planlagte overflader i en delt platform. Det holder planlægning af jordarbejde nøjagtig og gennemskueligt.

Udfordringen

I traditionelle projekter udledes jordarbejdsmængder fra flere separate datakilder:

• Designmodeller og centerlinje-filer
• Periodiske opmålingsmodeller af terræn
• PDF-snit og profiler
• Excel-baserede volumen oversigter

Disse informationer deles ofte via e-mail, delte mapper og udskrevne tegninger, og opdateringer foretages manuelt. Som følge heraf kan teams komme til at bruge forældede terrændata, have begrænset indsigt i ændringer, være afhængige af inkonsekvente mængdeestimater og først opdage volumen afvigelser sent i processen. Dette kan føre til usikkerhed i planlægning af jordarbejdet og ressourceallokeringen, efterhånden som udgravningen skrider frem.

Hvordan Dalux InfraField løser det

Dalux InfraField tilbyder et centraliseret system til lagring og styring af terrænmodeller og referenceoverflader.

Opdaterede opmålingsdata fungerer som hovedkilde til genberegning af mængder gennem hele projektet.

Dette sikrer mere nøjagtige cut-and-fill udregninger, hurtigere opdagelse af afvigelser og bedre planlægning af maskiner, transport og materialeforbrug.

Planlægningsteams starter med at importere essentielle datasæt til mængdeudregninger:

• Eksisterende terrænmodel
• Design og bundkoten
• Centerlinjer

Alle datasæt opbevares i ét koordineret miljø, hvilket reducerer behovet for separate filsystemer og sikrer, at udregninger bruger konsekvente, godkendte data.

Resultatet

Med Dalux InfraField får du:

• Centraliserede terrænmodeller og planlægningsdata hjælper infrastrukturprojekter med at gå fra lejlighedsvis dokumentbaseret planlægning til kontinuerlig digital styring.
• Nøjagtigheden forbedres, og planlægningssikkerheden øges for udgravning- og jordarbejde.
• Risikoen for uventede ændringer i volumen reduceres, hvilket opretter et struktureret og skalerbart grundlag for mere forudsigelig jordarbejde-styring i jernbane- og vejprojekter.

Beregning af cut-and-fill til jordarbejde

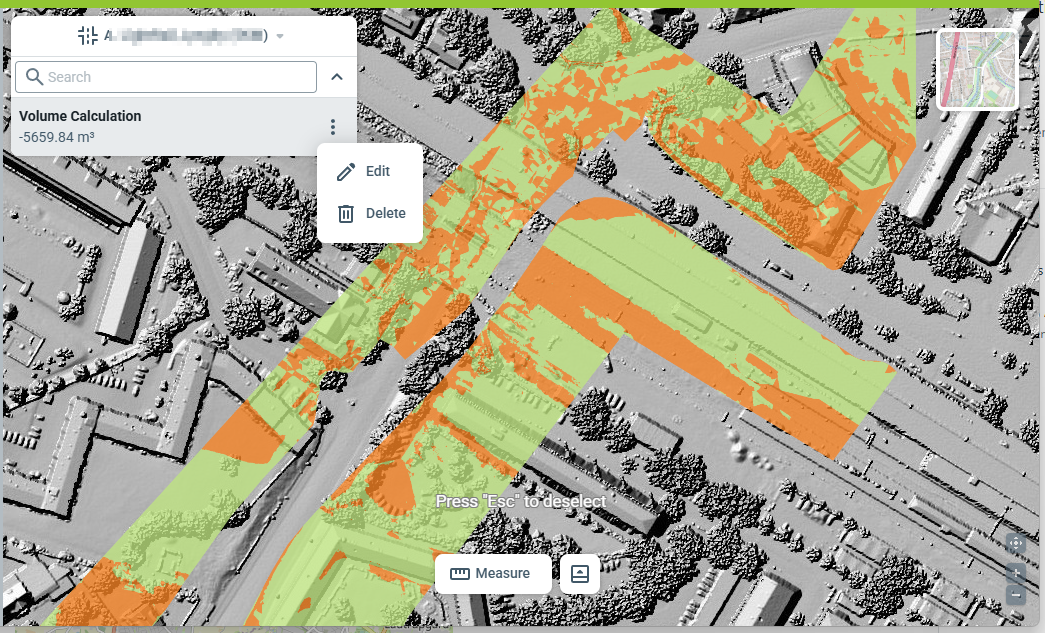

Ved hjælp af funktionen Mængder i Dalux InfraField beregner ingeniører på byggepladsen udgravning og opfyldning ved at sammenligne det eksisterende terræn med bundkoten.

Dette gøres ved at oprette overflader i Dalux baseret på:

• det eksisterende terræn (baseret på opmålingsdata)
• bundkoten (det tilsigtede færdige gravearbejde niveau)

Bundkoten kan importeres enten som en terrænmodel, hvis den er tilgængelig, eller genereres ved at vælge BIM-elementer fra din designmodel.

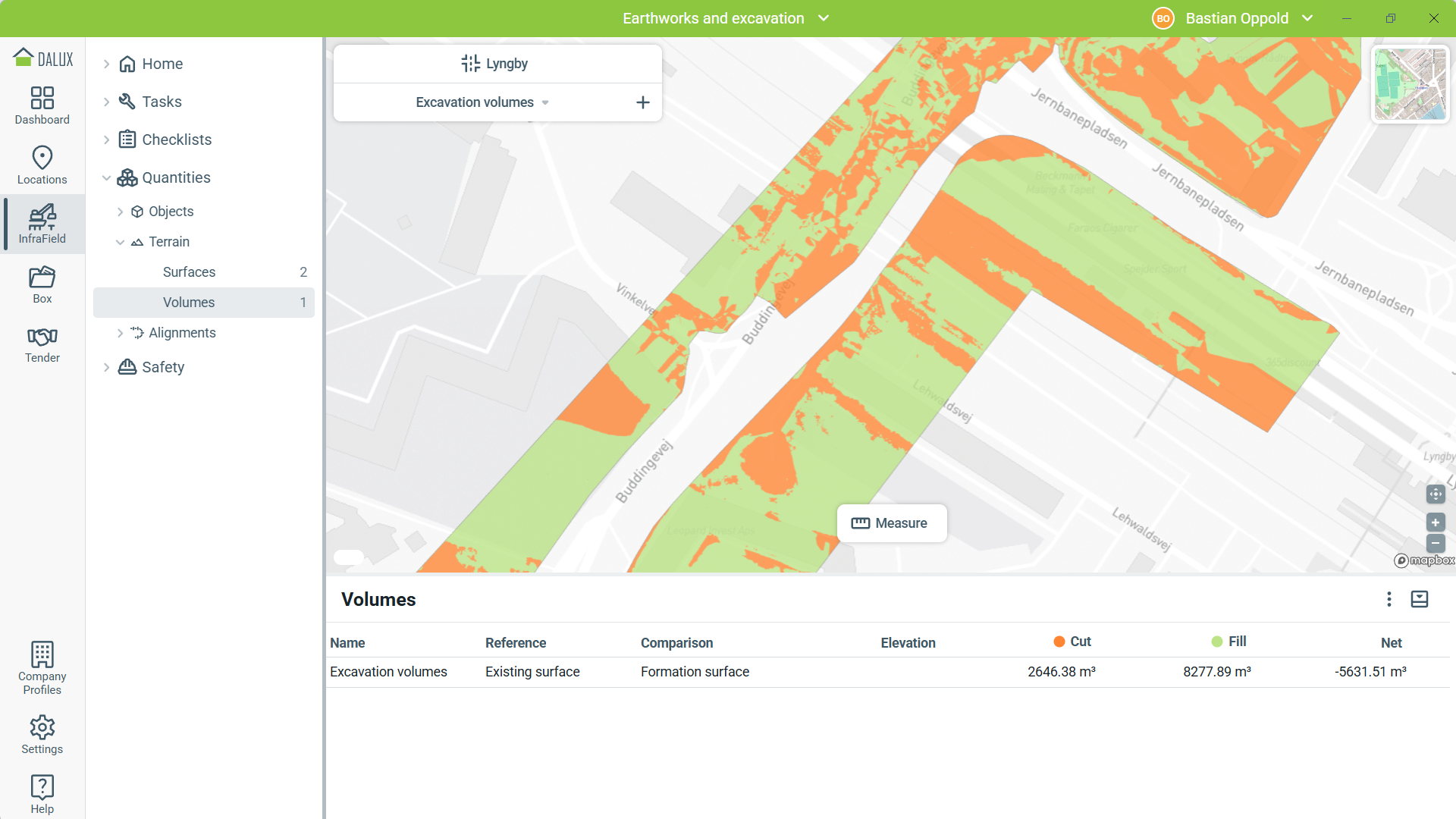

Dalux sammenligner de to overflader og viser en klar oversigt over cut-and-fill volumener for det valgte projektområde. Dette hjælper ingeniører på byggepladsen med hurtigt at få et overblik over de samlede behov for udgravning og opfyldning.

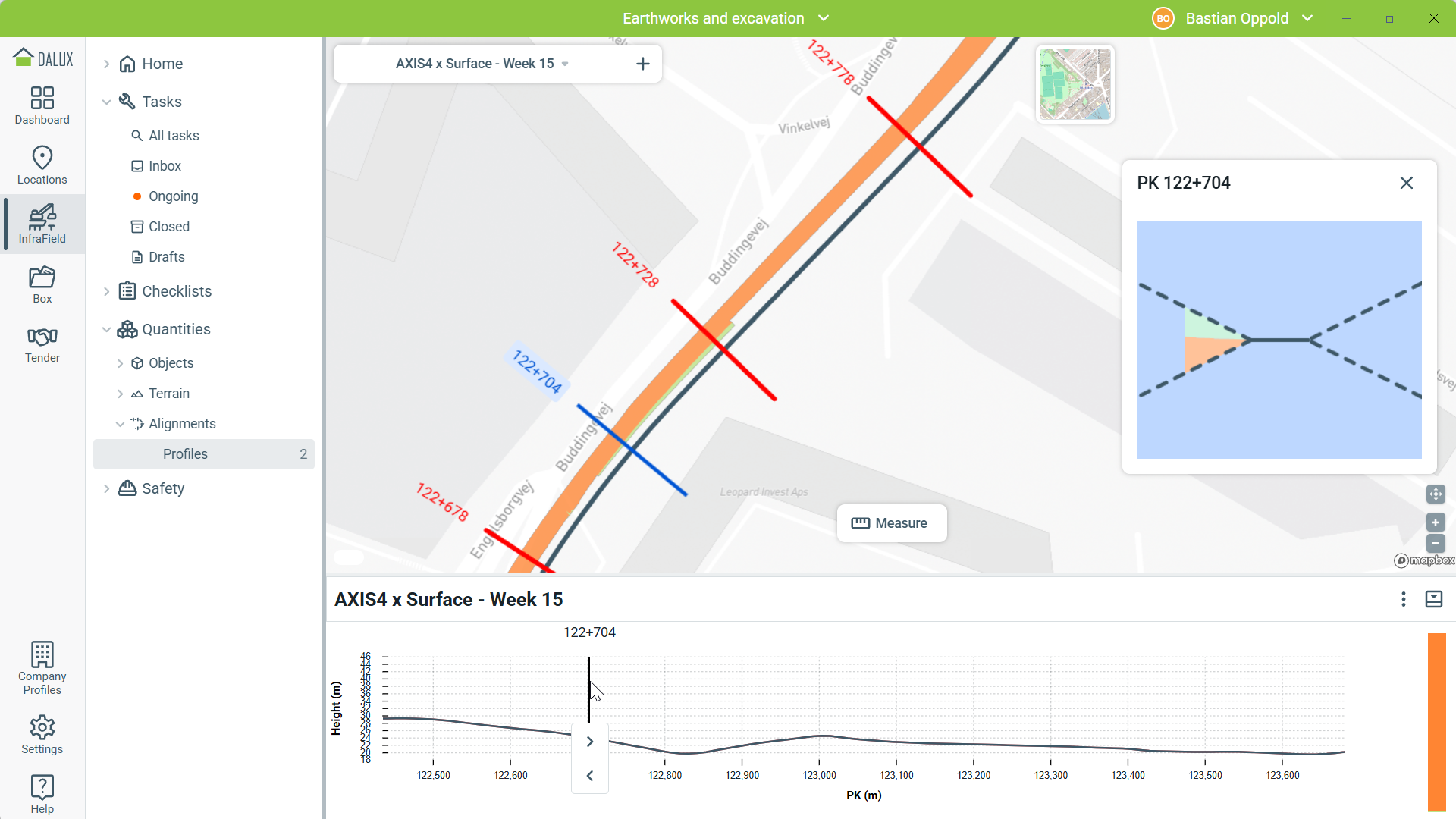

Centerlinje-data kan kombineres med terrændata for at skabe en profiludregning.

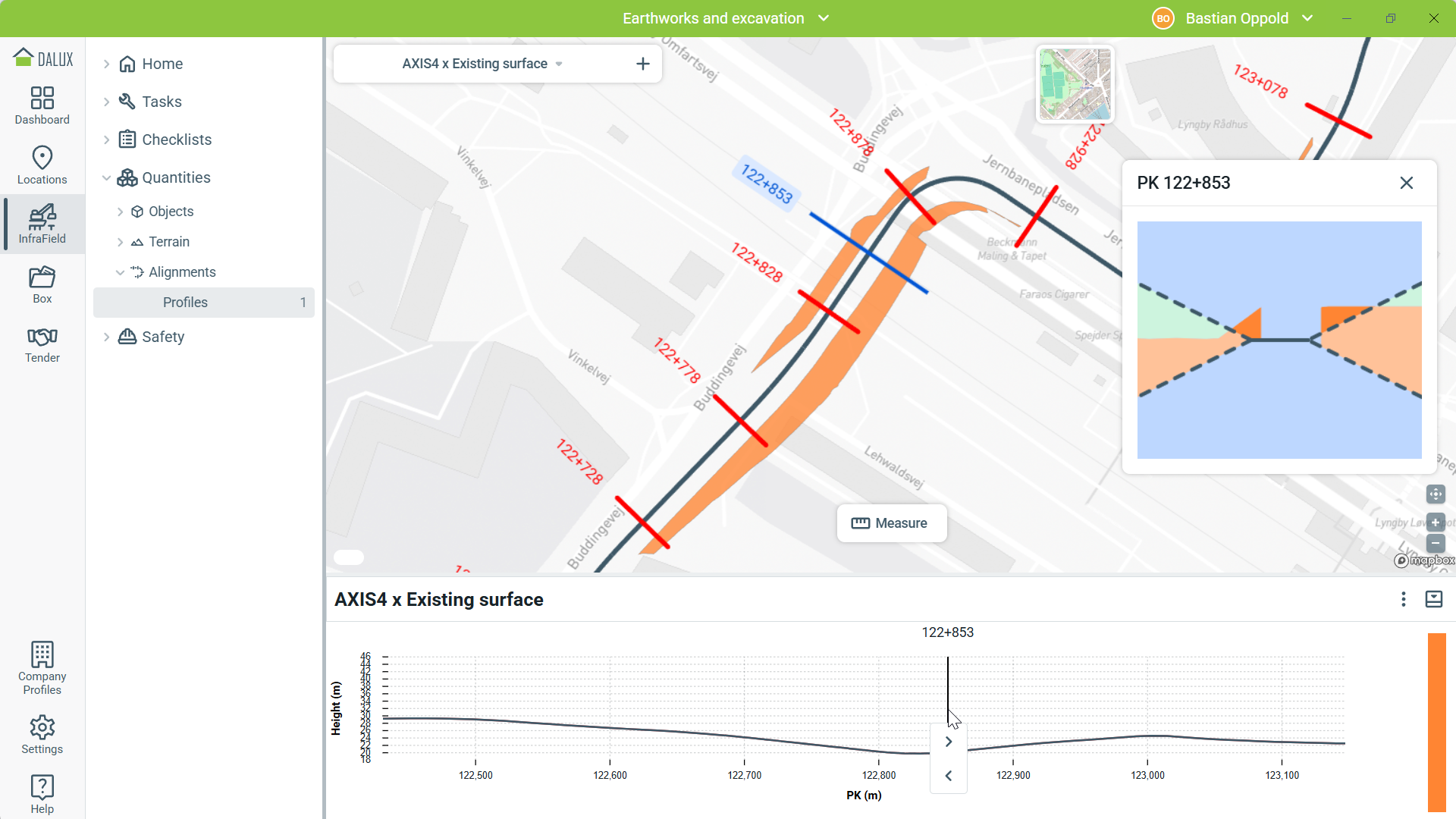

Profilen visualiserer snit og fyld langs stationeringer og kan inkludere cut-or-fill skråninger, hvilket giver en klar oversigt over, hvor udgravning eller fyld er påkrævet.

Dette understøtter faseopdelt planlægning, ressourceallokering og produktionsovervågning langs korridoren.

Du kan finde trin-for-trin-vejledning i, hvordan du bruger Mængder i denne artikel: Sådan bruges Mængder i InfraField

Løbende sammenligning af terræn og design

I InfraField kan du regelmæssigt opdatere og uploade nye versioner af terrænmodeller, så alle områder viser de mest aktuelle byggepladsforhold. Mængder gør det muligt for ingeniører på byggepladsen løbende at sammenligne disse opdaterede terrænmodeller med design- og bundkoten.

Denne sammenligning giver teams mulighed for at opdage potentielle mangler tidligt, såsom forskelle fra planlagte niveauer eller problemer med bundkoten. Det er særligt nyttigt i vigtige områder som underføringer og brotilkørsler, overgangszoner mellem cut-and-fill, og hvor afvandingssystemer forbindes.

Tidlig indsigt gør det nemmere at foretage rettidige justeringer, hvilket hjælper med at forhindre, at fejl påvirker senere faser af byggeriet.

For hver opdateret terrænmodel kan der med få klik oprettes en overflade og straks sammenlignes med bundkoten og centerlinjer, så du konsekvent kan udføre cut-and-fill udregninger, mens projektet skrider frem.

Ved at holde terrænversionerne opdaterede får du en nøjagtig digital oversigt over byggepladsens udvikling, hvilket gør det nemmere at følge med i udgravningsarbejdet over tid. Regelmæssige opdateringer giver også bedre indsigt i maskinbrug, materialetransport og distribution, og gør det lettere at opdage eventuelle forskelle fra planlagte bundkoter eller forventede volumener, før de påvirker senere faser af byggeriet.

Fra statiske estimater til kontinuerlig mængdekontrol

Dalux InfraField samler terræn- og designdata i én platform, hvilket gør det lettere at få nøjagtige, opdaterede cut-and-fill ududregninger baseret på igangværende byggepladsforhold.

Dette kan hjælpe med bedre planlægning af jordarbejdet, styring af ressourcer og med at opdage eventuelle problemer tidligt.

Fordelene ved at bruge InfraField til planlægning af jordarbejde samt cut-and-fill styring er:

• At have alle terræn- og designdata ét sted sikrer, at mængdeudregninger både er konsistente og nøjagtige
• Regelmæssige opdateringer gør det muligt hurtigt at bemærke eventuelle ændringer og overvåge udgravningens fremskridt
• Nøjagtige oplysninger om volumen og profil hjælper med ressourceanvendelse og planlægning for hver fase af byggeriet
