Dalux InfraField giver dig mulighed for at se og administrere GIS-data og LandXML-filer direkte på projektets kort.
Dette integrerer design, opmåling og virkelige koordinater i én visning og hjælper teams med at navigere og annotere infrastrukturprojekter.
For en oversigt over understøttede dataformater, læs denne artikel: Understøttede dataformater i InfraField.
Brugerrettigheder
For at oprette, slette eller ændre GIS-data skal du have rollen som projektadministrator eller være en del af en brugerdefineret brugergruppe med brugerrettigheder til at se og redigere områder, bygninger og lokationer.
GIS og LandXML
Sørg for, at koordinatsystemet er konfigureret, før du uploader filer, da alle uploadede filer automatisk vil blive placeret og ikke kan justeres manuelt. Du kan læse mere i denne artikel: Sådan opsættes Koordinatsystemer

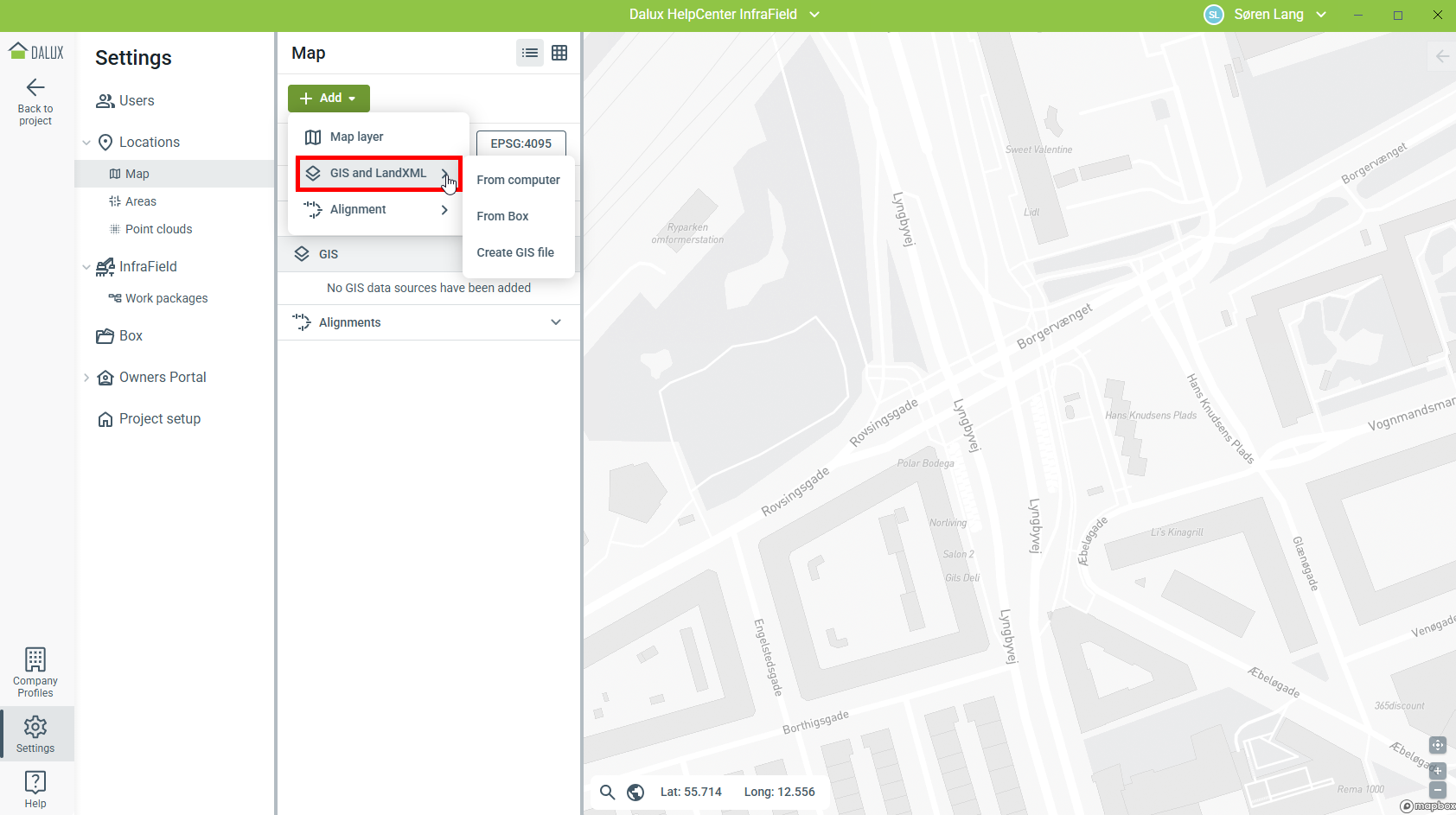

For at uploade GIS- eller LandXML-filer til projektet, gå til
Opsætning
Lokationer
Kort
Tilføj
GIS og LandXML
Du kan tilføje GIS-data fra din computer, Box eller ved at oprette GIS-data direkte i InfraField.
Understøttede formater er: GML, KML, KMZ, LandXML og SHP (zippet).
Upload fra computer eller Box
Når du uploader filer fra Box i et projekt med flere filområder, vil kun de filer, der er godkendt til området Udgivne filer, være synlige for slutbrugere i Lokationer. Dette gælder også, når du uploader en fil fra din computer og efterfølgende tilføjer den til Box.

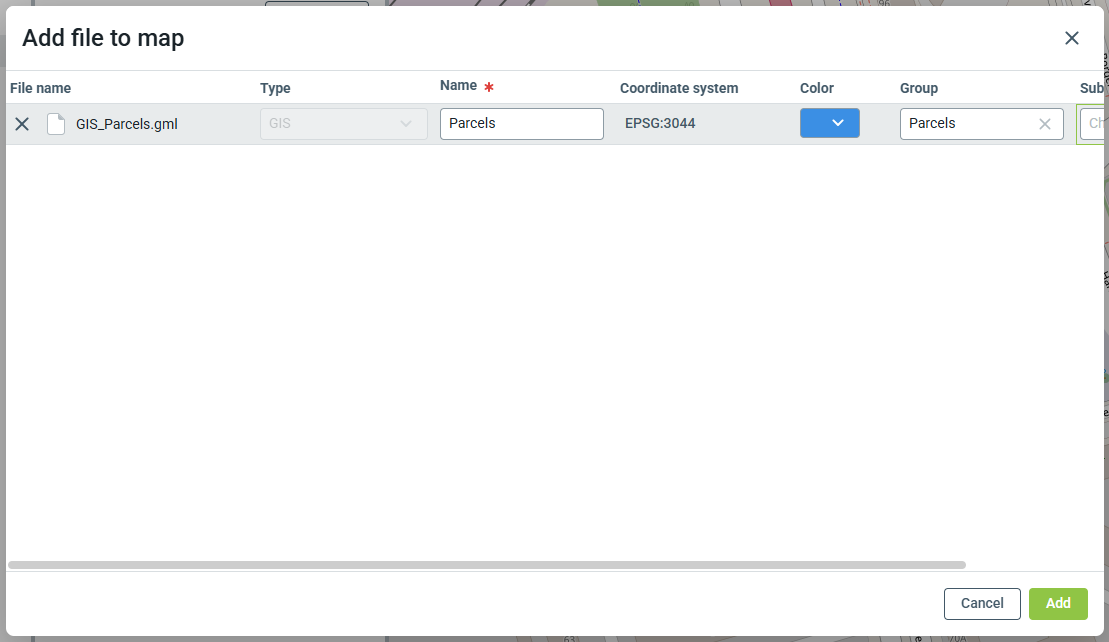

Når du tilføjer GIS, skal du udfylde oplysninger om filen.
Navn: Navnet, der vises i Lokationer.
Koordinatsystem: Hvis filen indeholder et koordinatsystem, vil det blive vist her. Hvis intet koordinatsystem vises, vil filen bruge projektets standardkoordinatsystem.
Bemærk
Du må ikke ændre denne værdi, hvis koordinatsystemet er anderledes end det, der bruges i projektet, vil Dalux konvertere koordinaterne, når filen uploades.
Farve: Dette vil sætte standardfarven for GIS-dataene.
Gruppe: Bruges til at kategorisere GIS i mapper i Lokationer-modulet.
Undergruppe: Bruges til at kategorisere GIS i undermapper i Lokationer-modulet.
Filerne skal behandles, før dataene vises for slutbrugeren i Lokationer.

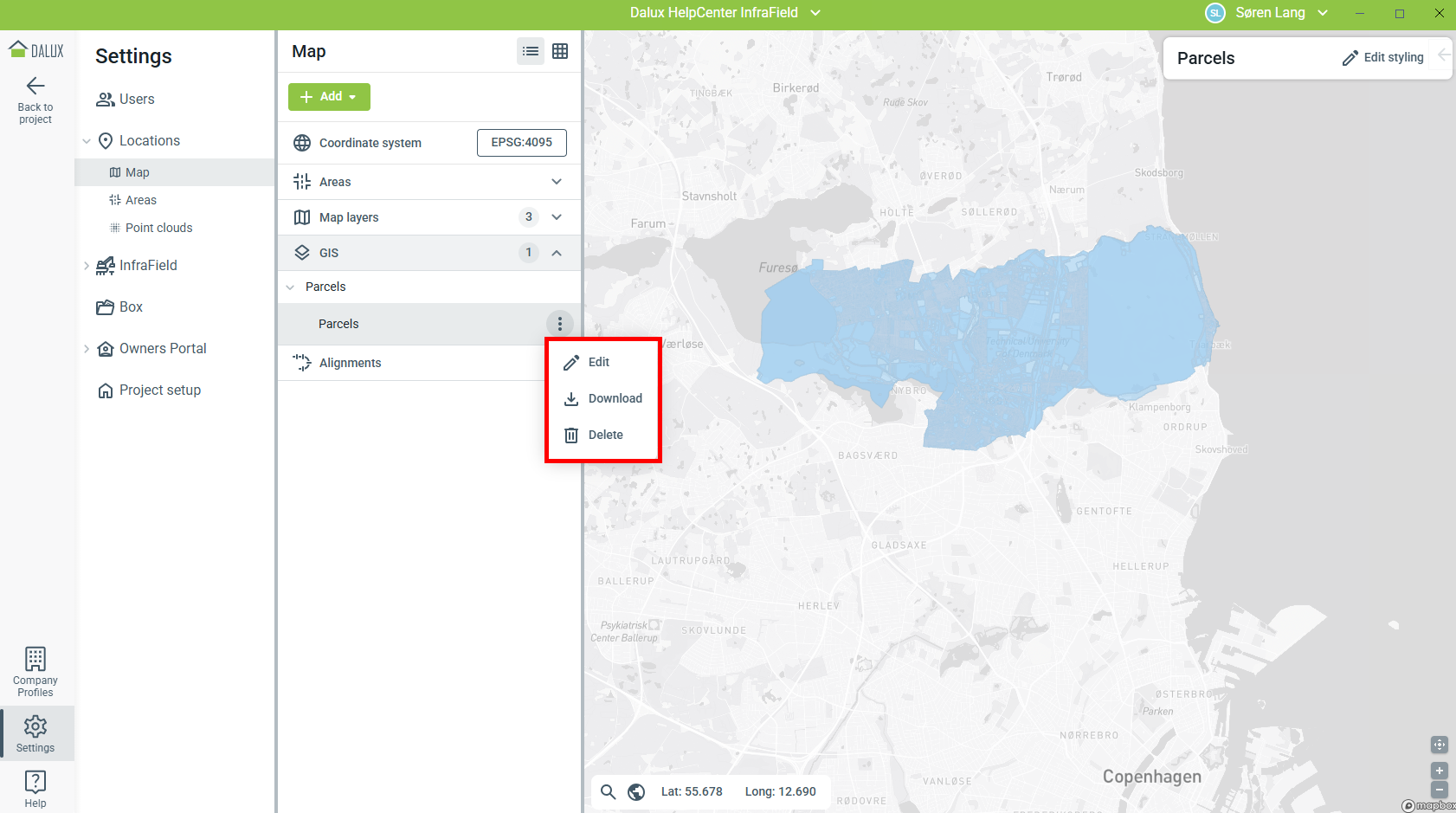

Klik
Rediger
Download eller
Slet filen.
Hvis du sletter filen uden at uploade den til Box, fjernes den permanent fra projektet, og den kan ikke gendannes. Sørg for at downloade nødvendige data, før du sletter.
Opret GIS-fil

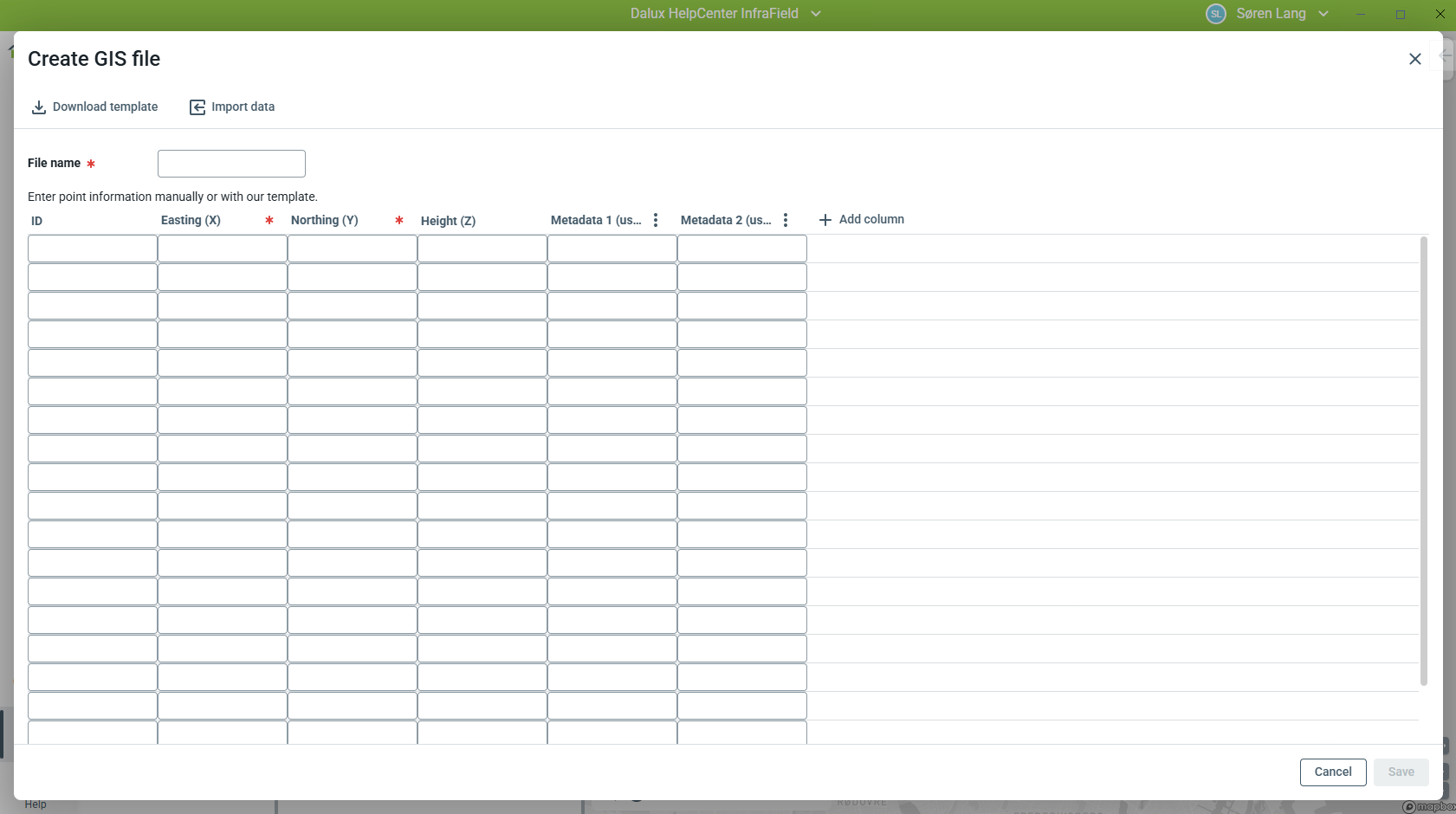

Denne mulighed giver dig mulighed for at generere GIS-data fra en tekst- eller CSV-fil.
Du kan enten indtaste data direkte i vinduet eller downloade skabelonen lokalt, udfylde den med information og importér dataene.
Dette giver dig mulighed for at oprette punktdata direkte i Dalux, som behandles ligesom alle andre GIS-filer.
Der understøttes i øjeblikket kun punkter.

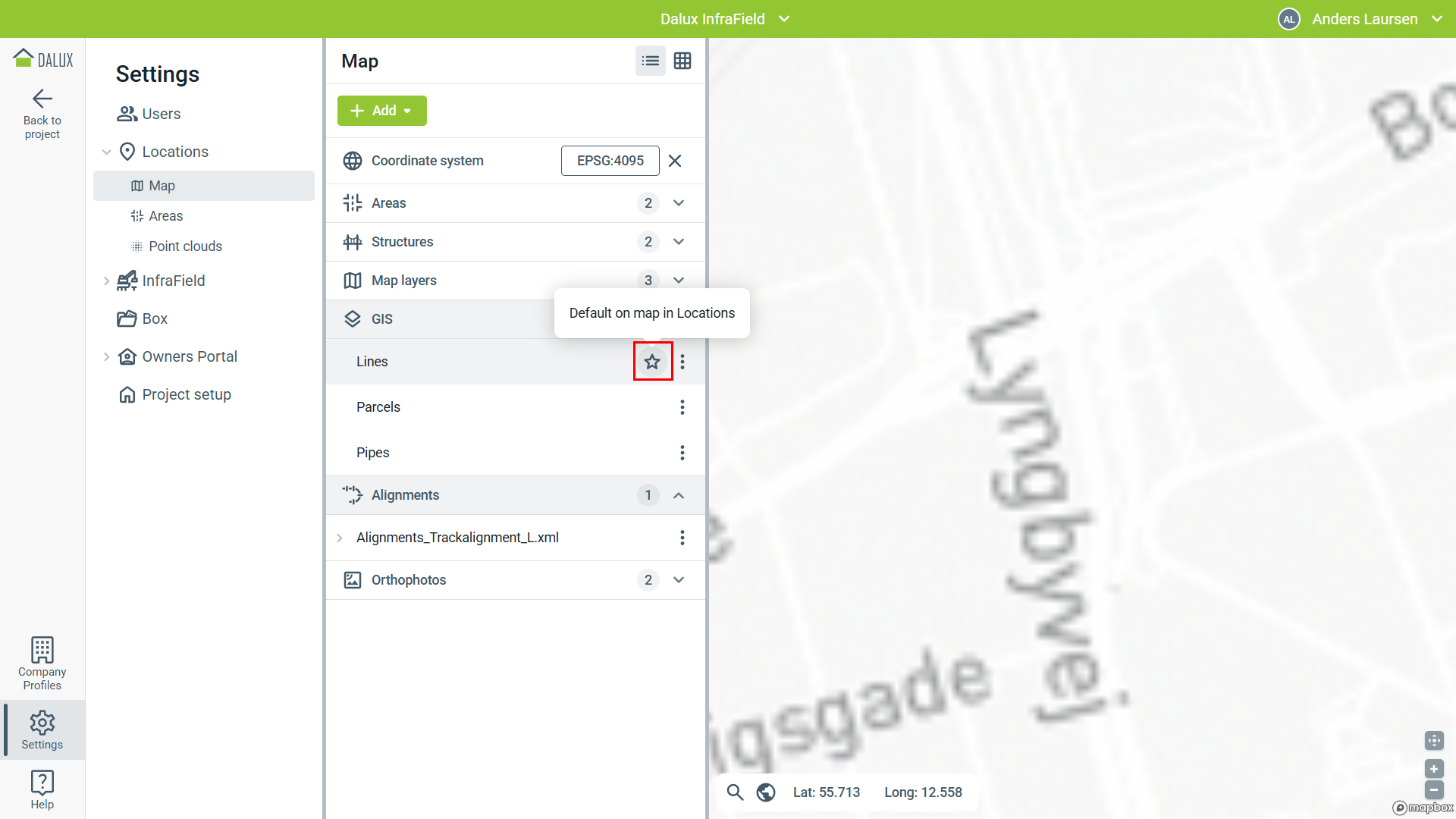

Som standard aktiveret
En GIS- eller LandXML-fil kan som standard indstilles til at være synlig for alle brugere.
Vælg stjernen ved siden af filnavnet for at aktivere dette, og dataene vil automatisk blive vist, når brugere åbner kortvisningen.

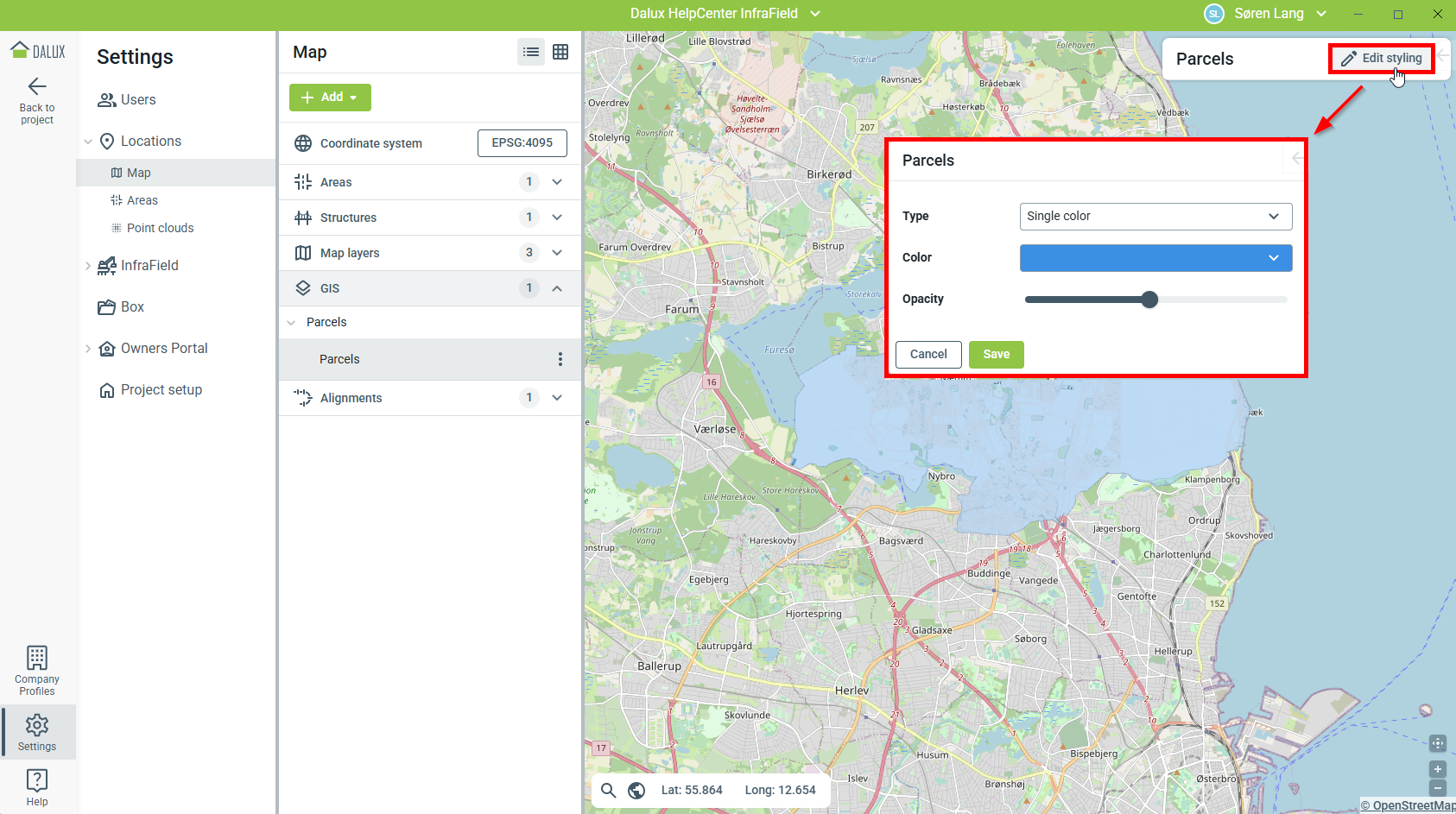

GIS udseende
Efter en GIS-fil er tilføjet, kan du justere dens stil og udseende for slutbrugere.

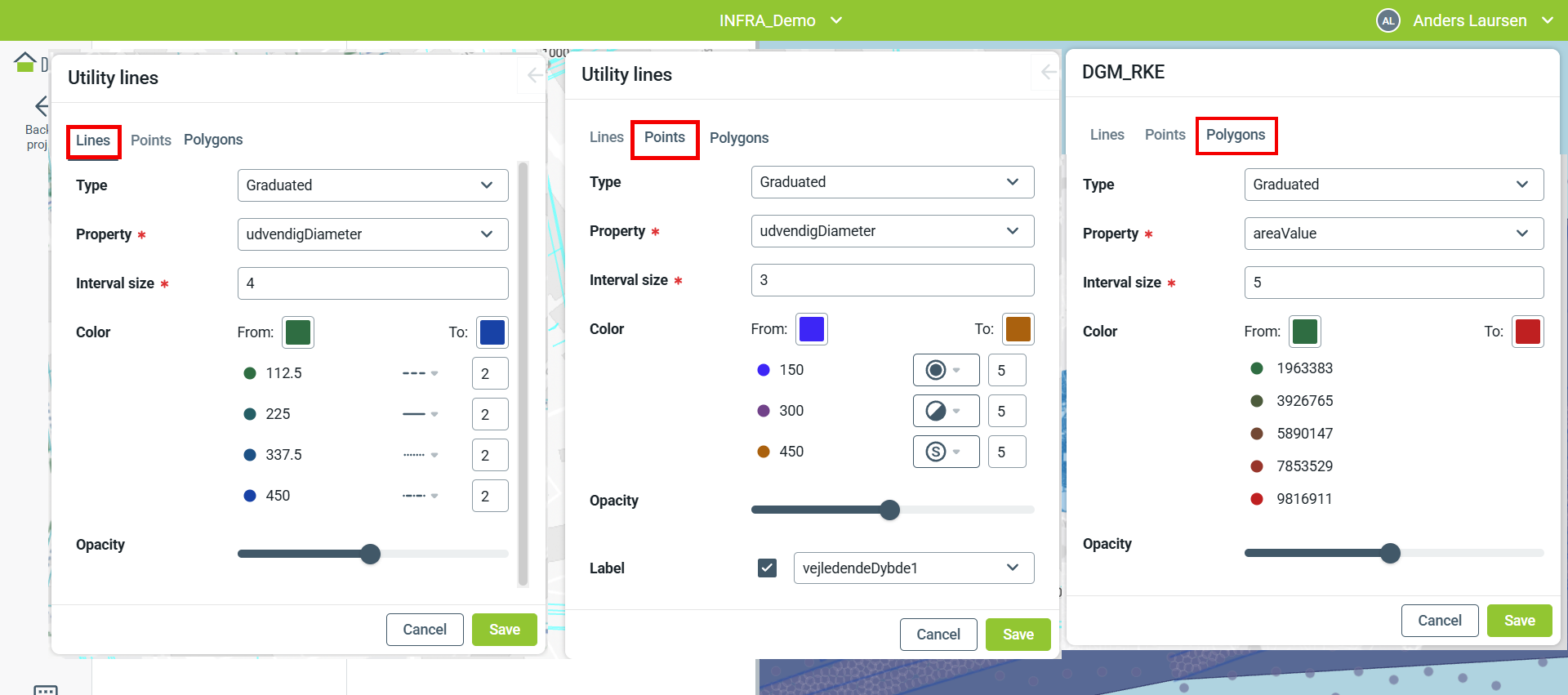

Når du øndre udseende for GIS-elementer, kan du vælge mellem linjer, punkter eller polygoner, afhængigt af de geometrityper, der er til stede i GIS-filen.
Bemærk, at enhver udseende kun vil påvirke den aktuelt valgte fil.
Linjer kan formateres efter farve, linjetype og bredde, som alle kan variere afhængigt af den valgte type (se nedenfor). Gennemsigtighed anvendes ensartet på alle linjer, uanset type.
Punkter kan formateres efter farve, symbol og størrelse, som også kan variere efter type.
Gennemsigtighed anvendes konsekvent på alle punkter, uanset type.
Mærkater kan valgfrit vises baseret på en valgt egenskab.
Polygoner kan formateres med farve, som kan variere efter type.
Gennemsigtighed anvendes ensartet på alle polygoner, uanset type.
Type
Du kan vælge en af tre typer: Enkelfarve, Kategoriseret eller Gradueret, som bestemmer, hvordan data vises for brugerne.
Gennemsigtighed og mærkater påvirkes ikke af dette valg og vil blive anvendt konsekvent.

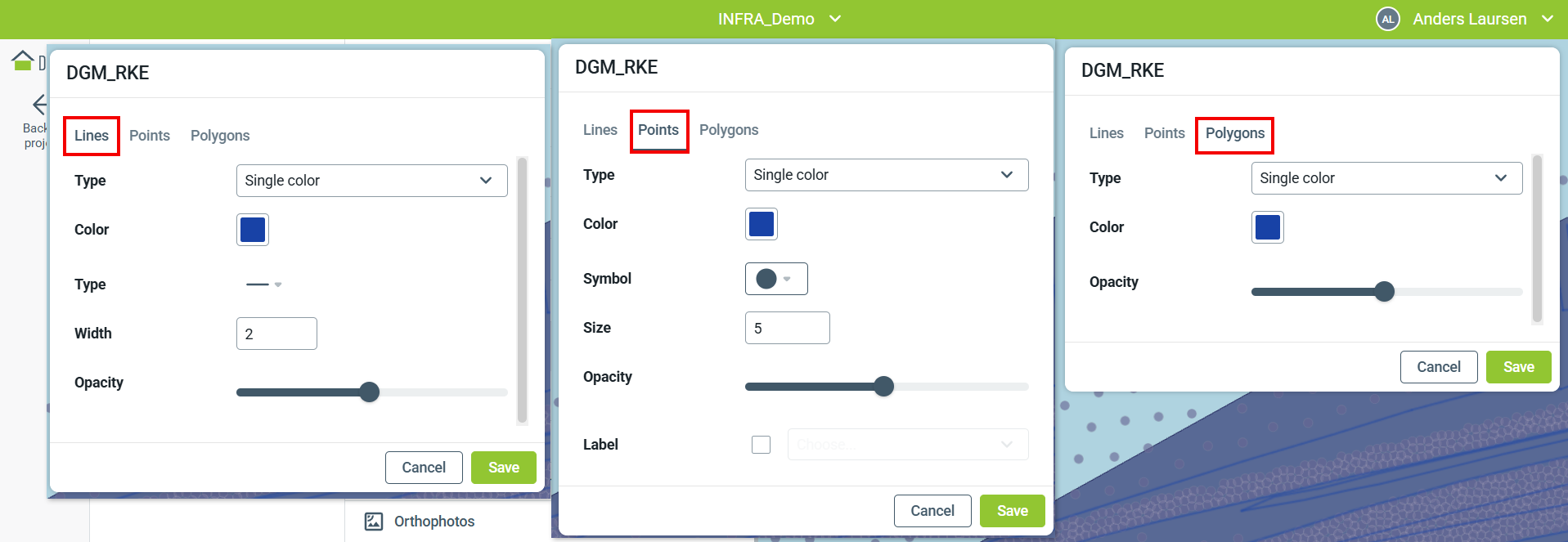

Enkel farve:
Alle elementer deler samme udseende.

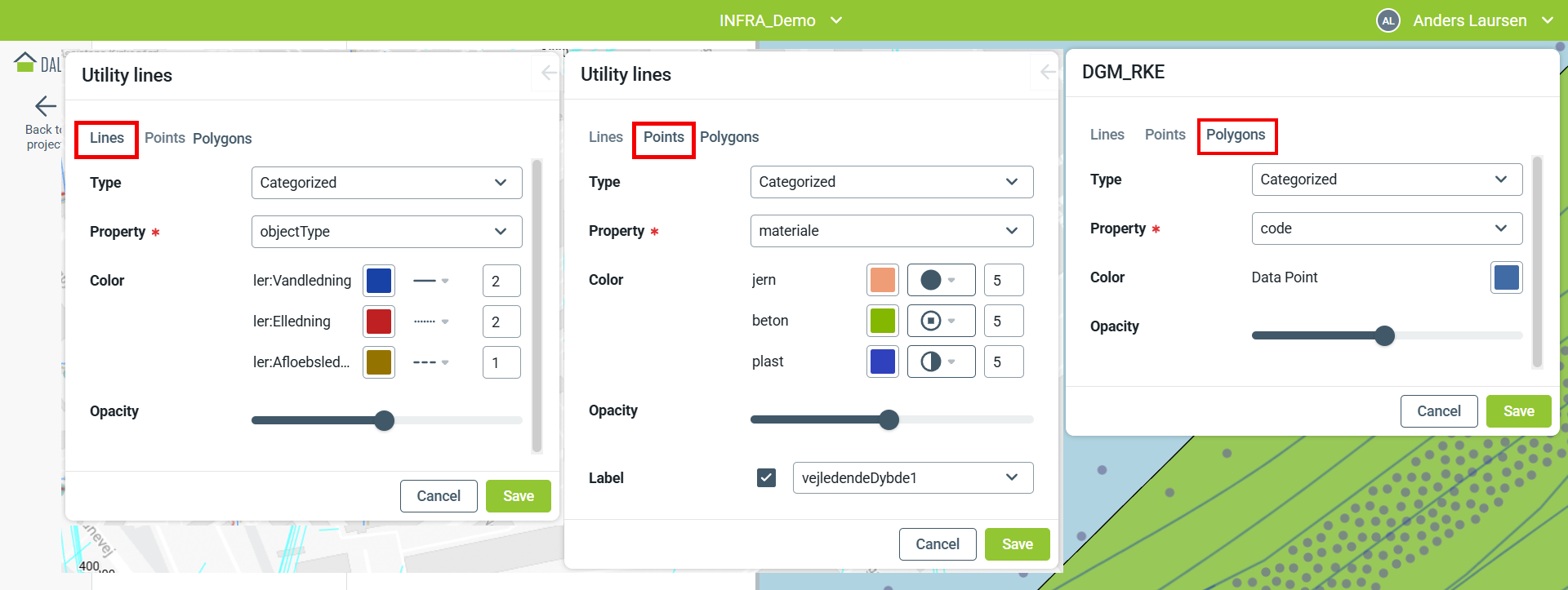

Kategoriseret
Elementers udseende er baseret på en egenskabsværdi fra GIS-filen. Hver egenskab kan have sin egen farve, type/symbol og tykkelse/størrelse.
Gradueret
Elementers udseende er baseret på en egenskabsværdi fra GIS-filen inden for et brugerdefineret interval.
Intervalstørrelsen bestemmer antallet af kategorier og værdiernes rækkevidde.
'Fra'-farven anvendes på den laveste værdi, og 'Til'-farven på den højeste.
Farverne for intervallerne imellem danner en gradient, hvor hvert interval har sin egen type/symbol og tykkelse/størrelse.
Læs mere
Hvis du vil lære mere om brugen af kortet i InfraField, læs disse artikler:
