Centerlinjer er en væsentlig del af lineære infrastrukturprojekter, såsom jernbaner eller veje.
I Dalux kan de bruges til at tilføje stationering, oprette justerede zoneafsnit, beregne mængder og meget mere.
Centerlinjer kan uploades som en LandXML-fil eller som en del af en IFC-fil.
Du kan læse mere om understøttede formater i denne artikel: Understøttede dataformater i InfraField
Upload centerlinjefiler

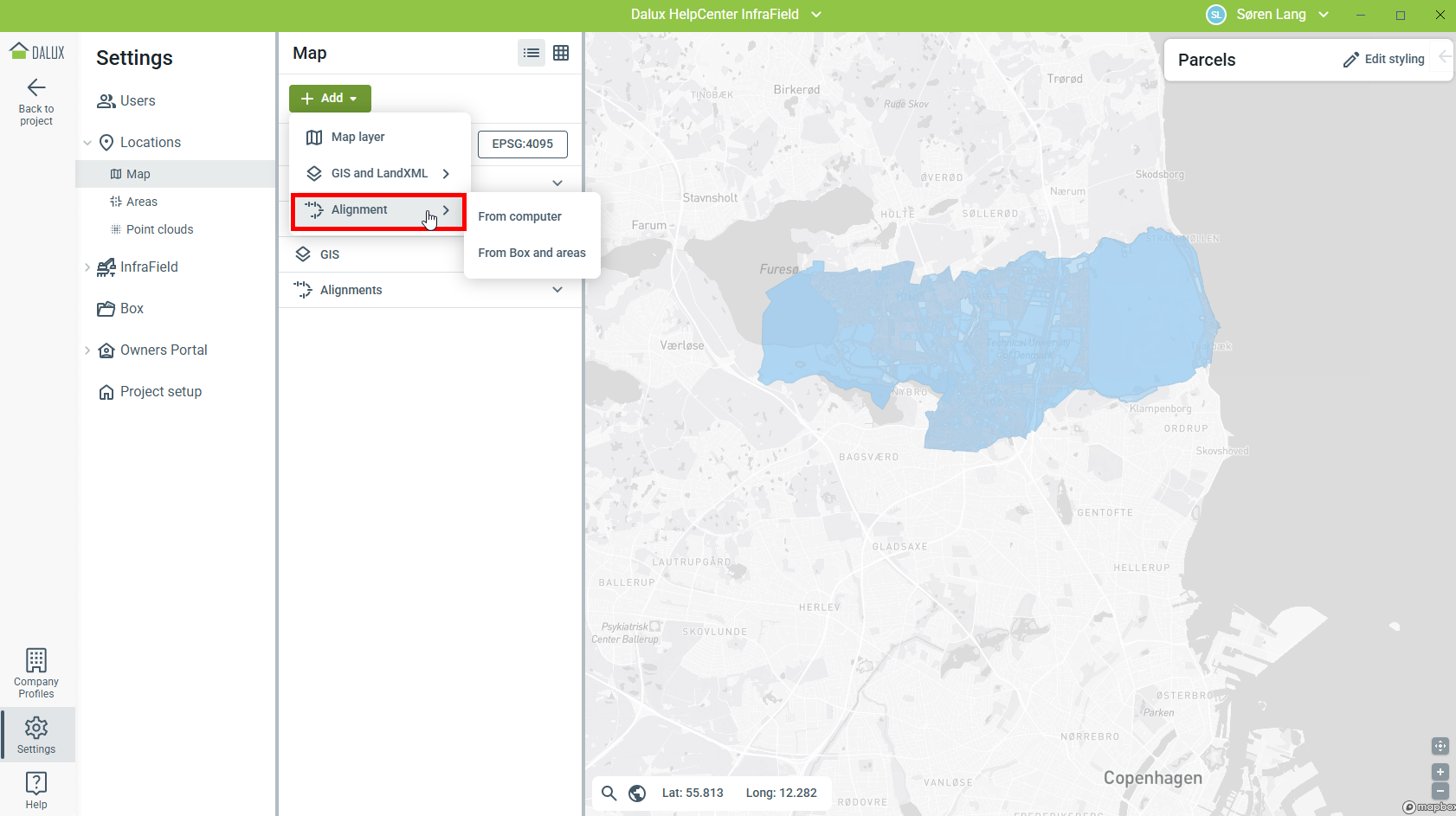

For at tilføje en ny centerlinjefil til Lokationer, gå til:
Opsætning
Lokationer
Kort
Tilføj
Centerlinjer.
Vælg en fil fra en mappe i Dalux Box eller vælg at uploade en centerlinje-fil fra din computer.
Centerlinjer kan også tilføjes fra IFC-filer, der er blevet tilføjet til områder, hvis de indeholder centerlinje-data. Disse IFC-filer vises sammen med filer fra Dalux Box, hvilket gør det nemt at vælge alle relevante filer på én gang.
Hvis centerlinje-filer eller IFC-filer har flere centerlinjer, kan de alle importeres på én gang.

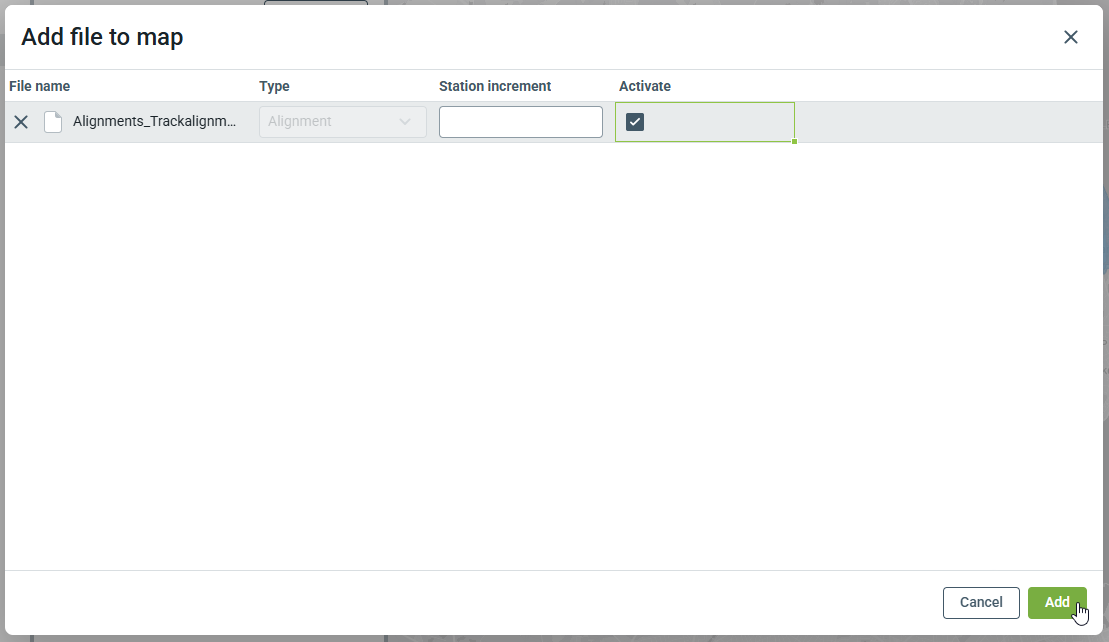

Stationsforøgelse: Ud fra centerlinjens geometri kan du tilføje intervaller til annotering af centerlinjen på kortet og i 3D-visningen. Dette forbedrer navigationen og gør det lettere at oprette tværsnit.
Indtast de ønskede intervaller som et tal (minimum 5), og Dalux opretter disse intervaller i meter.
Aktivér: Markér dette felt for at aktivere disse centerlinjer og gøre dem synlige i Lokationer.

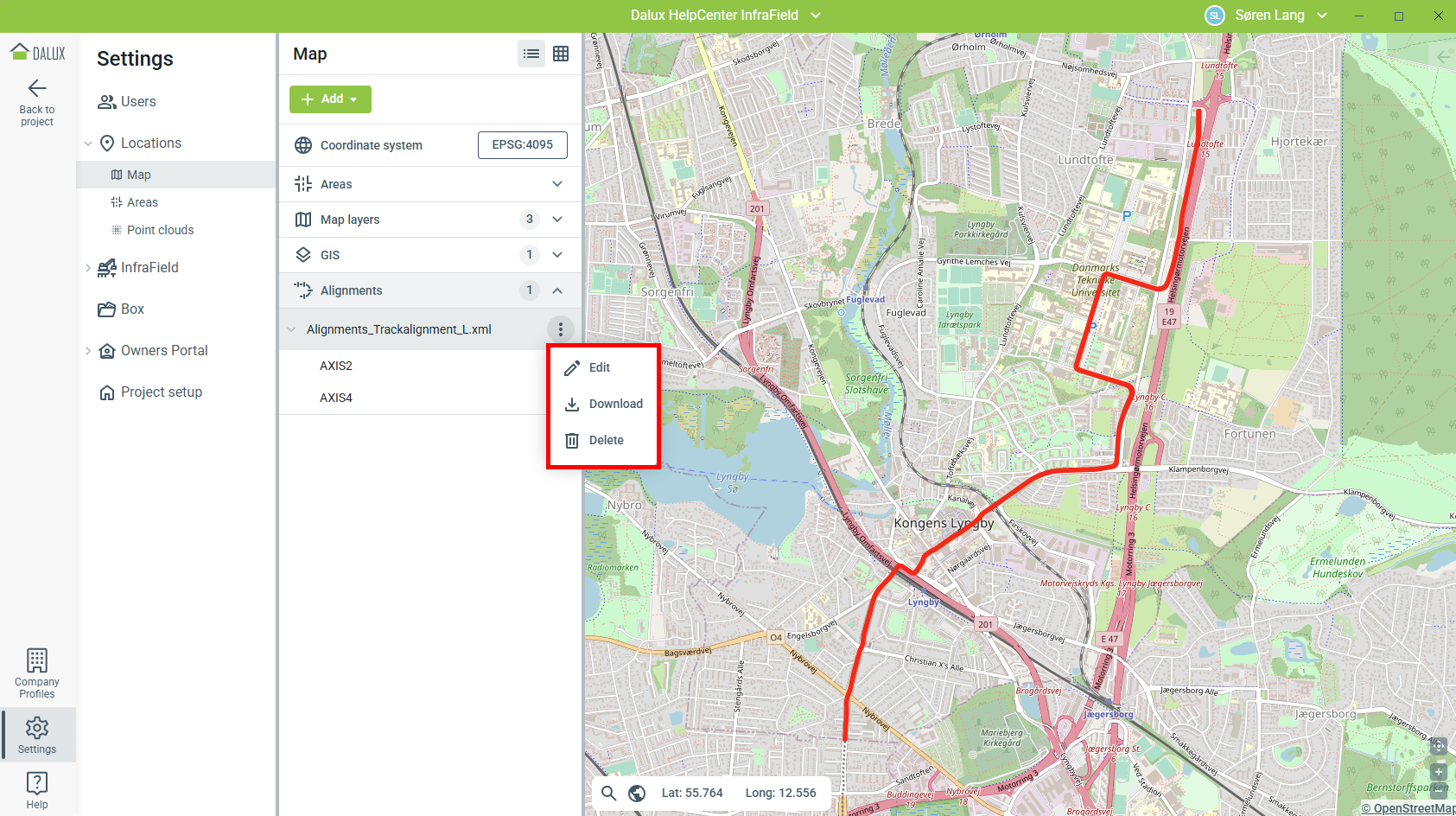

Filerne vises i Kort-indstillingerne, og hver centerlinje fra filen vises nedenfor.
Brug ikonet til at
redigere,
downloade eller
slette filen.
Når du har uploadet justeringer til dine Lokationer, er de tilgængelige for brugere til navigation og oprettelse af tværsnit, og du kan bruge dem til at oprette zoner eller beregne mængder.
