I denne artikel lærer du, hvordan du opsætter områder og konstruktioner i InfraField.
Store infrastrukturprojekter består typisk af lineære korridorer, såsom veje eller jernbanestrækninger, kombineret med faste strukturer langs korridoren, såsom stationer, tekniske bygninger, broer eller adgangsskakter.
Selvom disse elementer kan indeholde lignende typer data (modeller, terræn og tegninger), er de struktureret og navigeres forskelligt i Dalux InfraField.
Lineære elementer skal konfigureres som Områder, mens bygningslignende eller faste strukturelle elementer skal konfigureres som Konstruktioner. Denne artikel forklarer forskellene og hvordan man opsætter dem korrekt.
Brugerrettigheder
For at opsætte områder og konstruktioner skal du enten være projektadministrator eller have redigeringsrettigheder for områder, bygninger og lokationer.
Områder
Områder bruges til at organisere lineære infrastrukturprojekter. Et område repræsenterer en kontinuerlig geografisk udstrækning, såsom en vej eller en jernbane-centerlinje.
Områder:
- Indeholder ikke etager
- Kan strække sig op til 50 km
- Understøtter terrænmodeller, designmodeller og placerede tegninger
- Kan segmenteres ved hjælp af centerlinjer
Områder vises i kortvisningen, når mindst én BIM-fil med koordinater er uploadet.
Du kan læse mere om understøttede formater i denne artikel: Understøttede dataformater i InfraField.

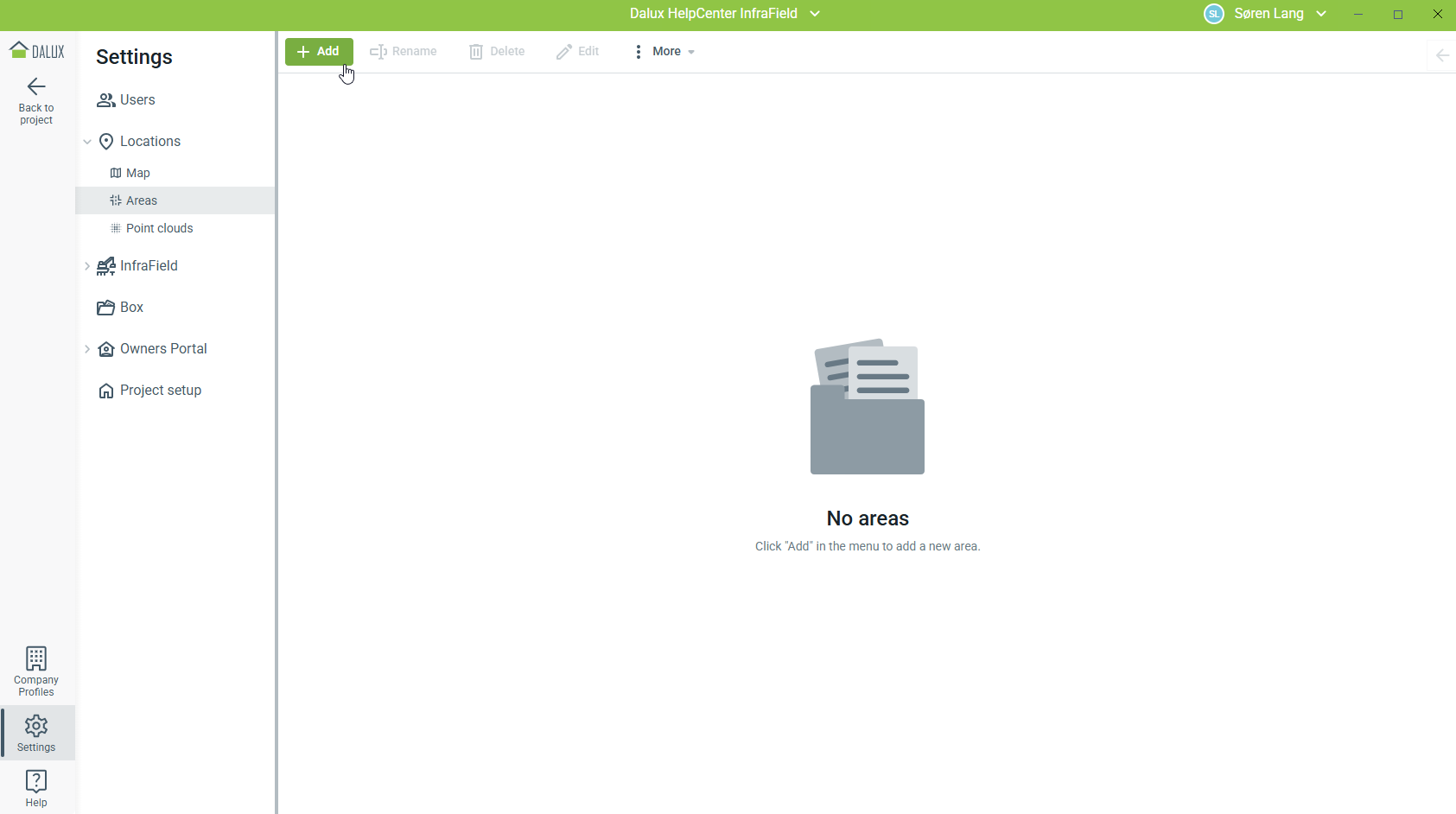

Opret et nyt område
For at oprette et nyt Område, gå til:
Opsætning
Lokationer
Områder
Tilføj
Indtast et navn
'Tilføj område'
Du kan derefter uploade modeller og tegninger til dette område fra din computer eller Dalux Box.
Upload af modelfiler
Modelfiler i et område placeres automatisk i henhold til de koordinater, der er indlejret i modellen, og det koordinatsystem, der er defineret for projektet. Du kan læse mere om koordinatsystemer i denne artikel: Sådan opsætter du Koordinatsystemer.

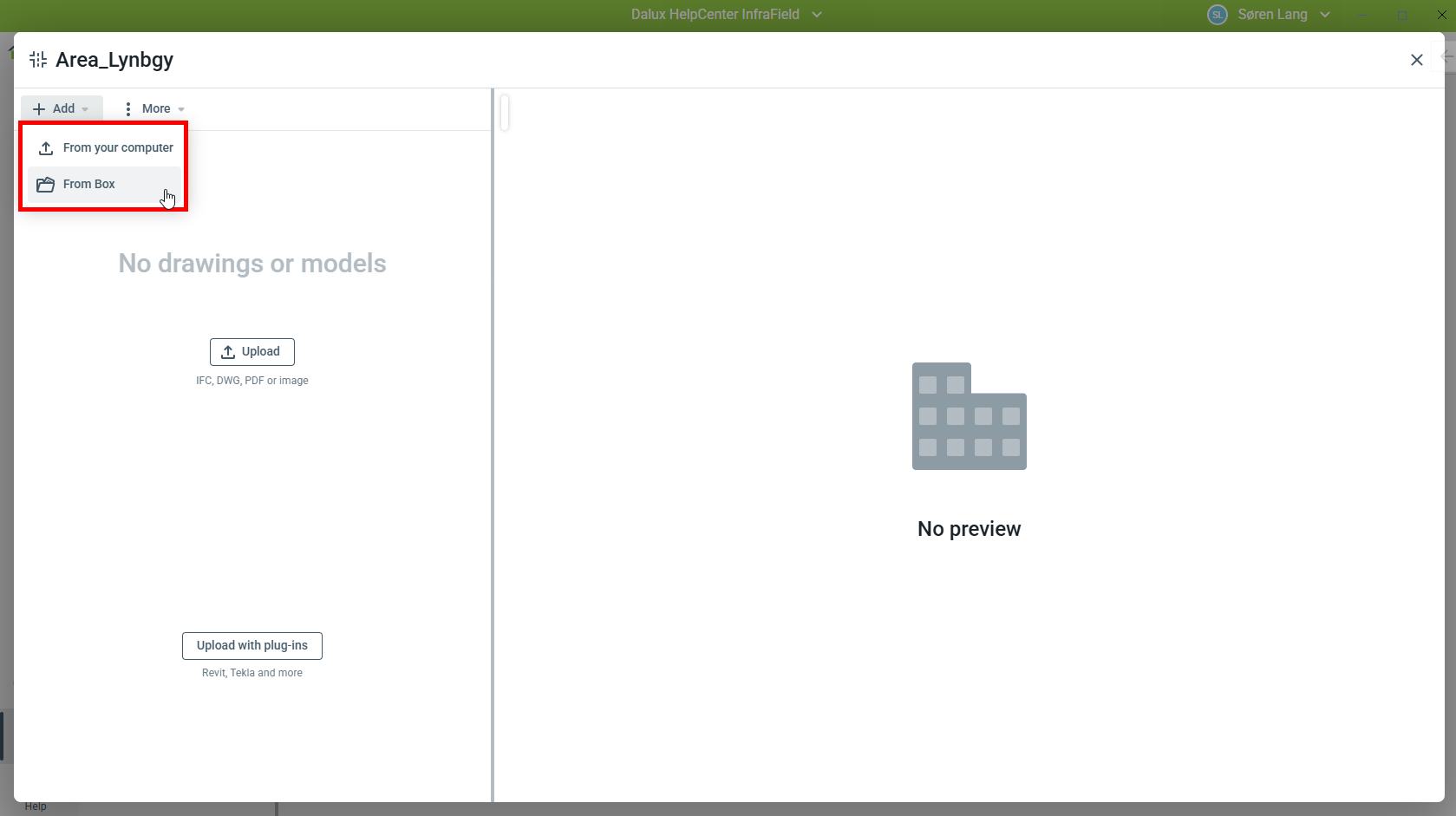

For at uploade modelfiler skal du åbne området og vælge Tilføj
Upload fra computer eller
Fra Box.
Vælg dine modelfiler, og udfyld de tilhørende metadata, hvis du uploader nye filer fra din computer.
Når du uploader, vælg filtype:
- '3D-model' for designmodeller
- 'Terræn' for terrænmodeller
Upload af terrænmodeller
Terrænmodeller uploades på samme måde som designmodeller, men skal kategoriseres som 'Terræn'.
Terrænmodeller vises ikke i kortvisningen og kan slås til eller fra i 3D-visningen.
Upload og kortlægning af tegninger
Tegninger uploades på samme måde som modeller. Deres placering afhænger af, om koordinatdata er indlejret i filen.
Fag hjælper med at strukturere dine design bedre, så teams hurtigt kan finde de relevante tegninger.
- Tegninger med koordinater (f.eks. visse DWG-filer) placeres automatisk og kan ikke genplaceres manuelt.
- Tegninger uden koordinater skal placeres manuelt i forhold til modellen.
Læs mere
Hvis du vil placere dine tegninger manuelt, læs denne artikel for flere detaljer: Upload IFC modelfiler og 2D-tegninger
Plantegninger kan placers til Oppefra-visningen.

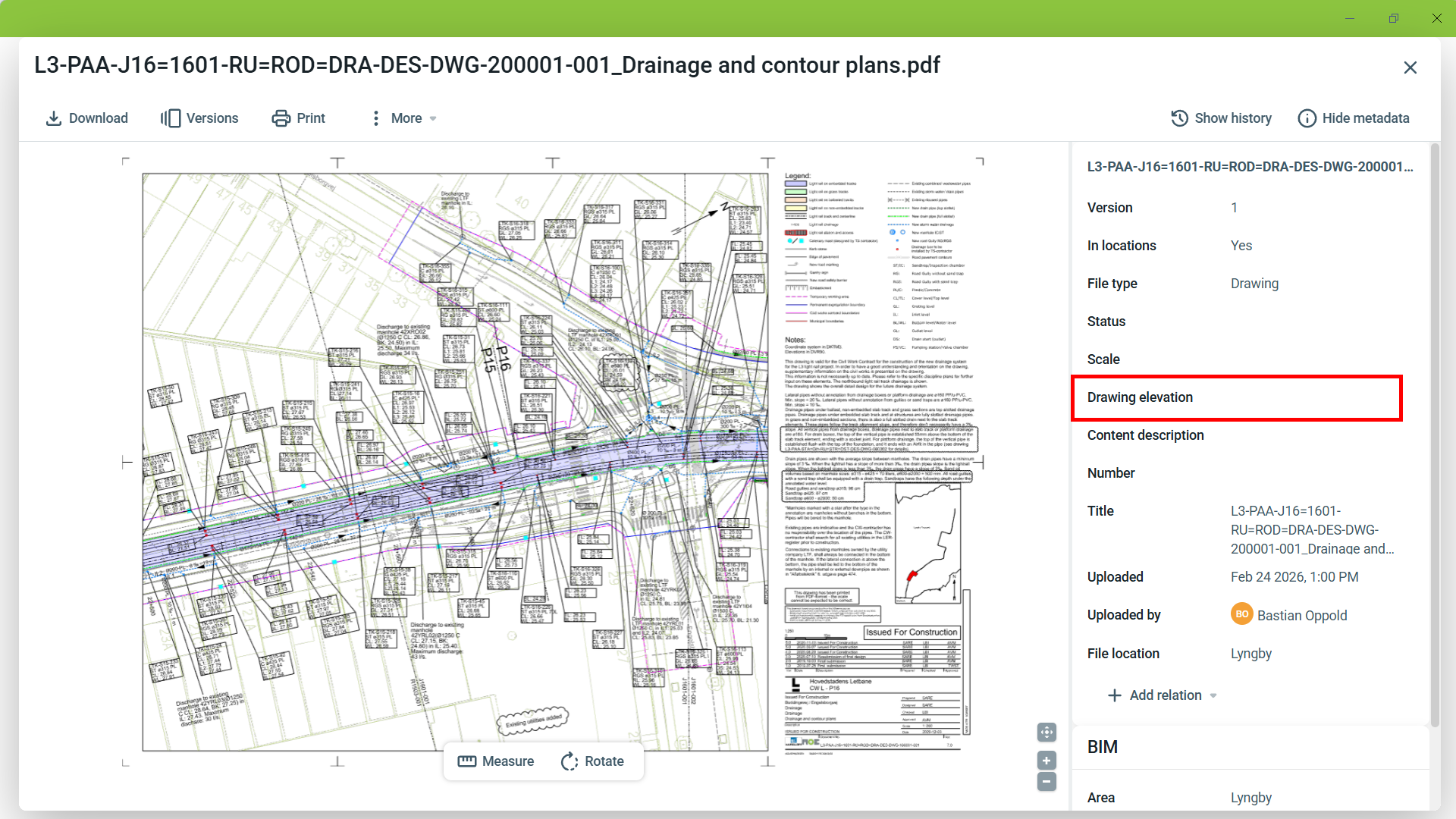

I tegningens metadata kan du angive dens kote. Du kan enten
- Lad tegningens kote stå tom: Tegningshøjden justeres dynamisk i splitvisningen baseret på din position.
- Angiv en fast tegningskote: Tegningshøjden er statisk.
Bemærk, at når du har tilføjet en højde, vil funktionen aldrig vende tilbage til den dynamiske visning, selvom du fjerner højden fra denne tegning.

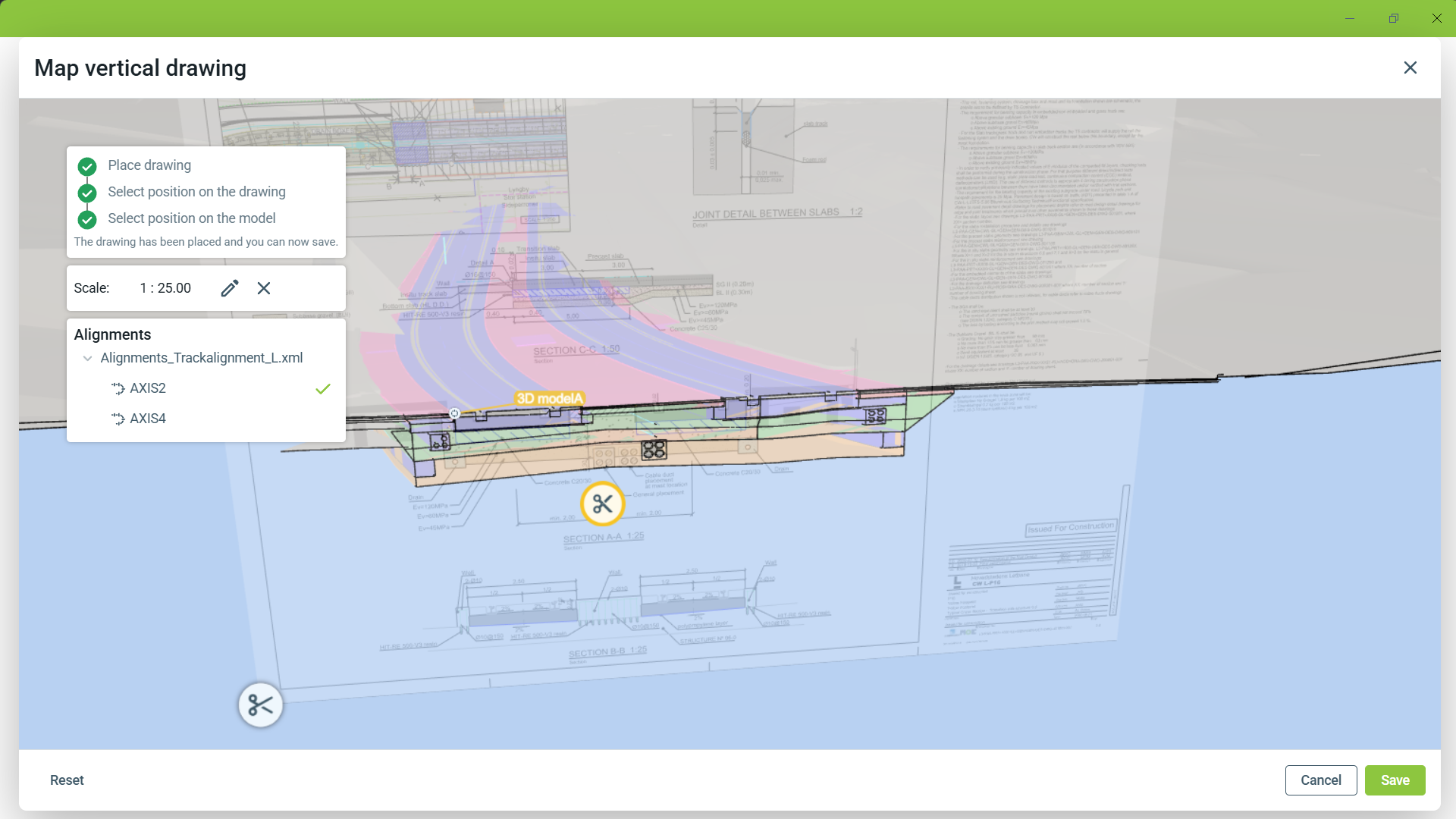

Placering af sektions-tegninger
I lineære infrastrukturprojekter repræsenterer sektions-tegninger tværsnit taget langs en korridors centerlinje. I modsætning til bygninger (eller konstruktioner), hvor tegninger er placeret i forhold til foruddefinerede etager, placeres sektions-tegninger i områder til en position langs en centerlinje.
Når centerlinjer er tilgængelige i projektet, bør de bruges som reference ved placering af sektions-tegninger. Den valgte centerlinje vises oppefra, så du kan definere:
- Chainage (position) langs centerlinjen
- Retningen for snittet
- Den præcise placering af tværsnittet
Dette sikrer, at tegningen svarer nøjagtigt til korridorens geometri og kan navigeres ensartet i forhold til centerlinjen.
Hold musen over tegningen og klik Placér vertikalt.
Hvis ingen centerlinje er tilgængelig, klik på '3D' og følg processen i denne artikel: Placer tegninger vertikalt.
Bemærk, at denne metode er betydeligt mere tidskrævende. Hvis du har centerlinje-filer tilgængelige, anbefaler vi at uploade dem først og derefter placere sektions-tegningerne.
For korridorbaserede projekter anbefales det derfor kraftigt at uploade centerlinjer, før sektions-tegninger placeres.

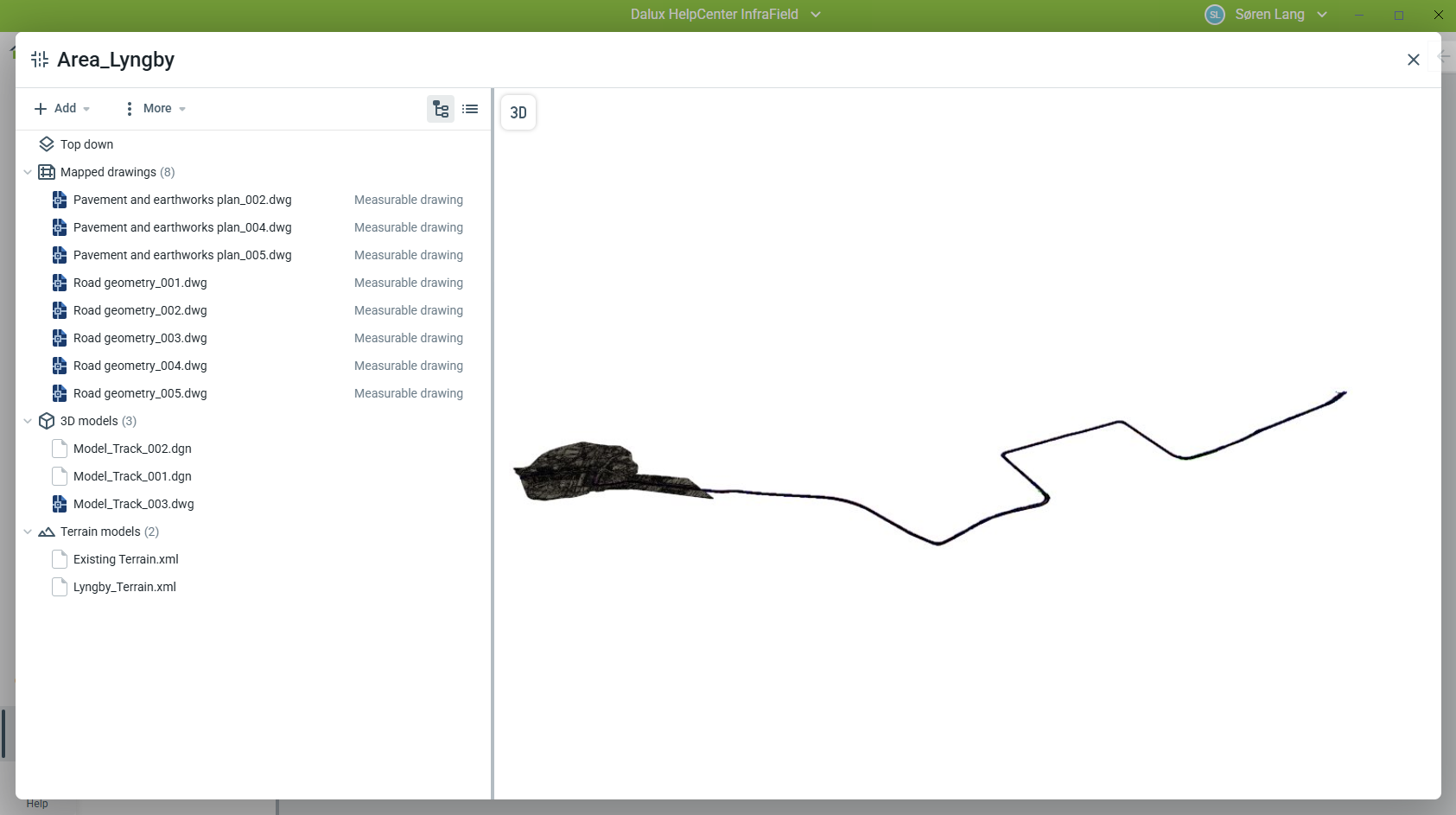

Resulterende område-opsætning
Når filer er uploadet og behandlet, organiseres de efter type og fag. En 3D-forhåndsvisning af de kombinerede modeller er tilgængelig.
Et område skal indeholde mindst én BIM-model med koordinater for at blive vist i kortvisningen. Områder, der kun indeholder PDF'er eller billeder, kan ikke placeres geografisk.
Den maksimale afstand mellem Objekter er 50 km pr. område.

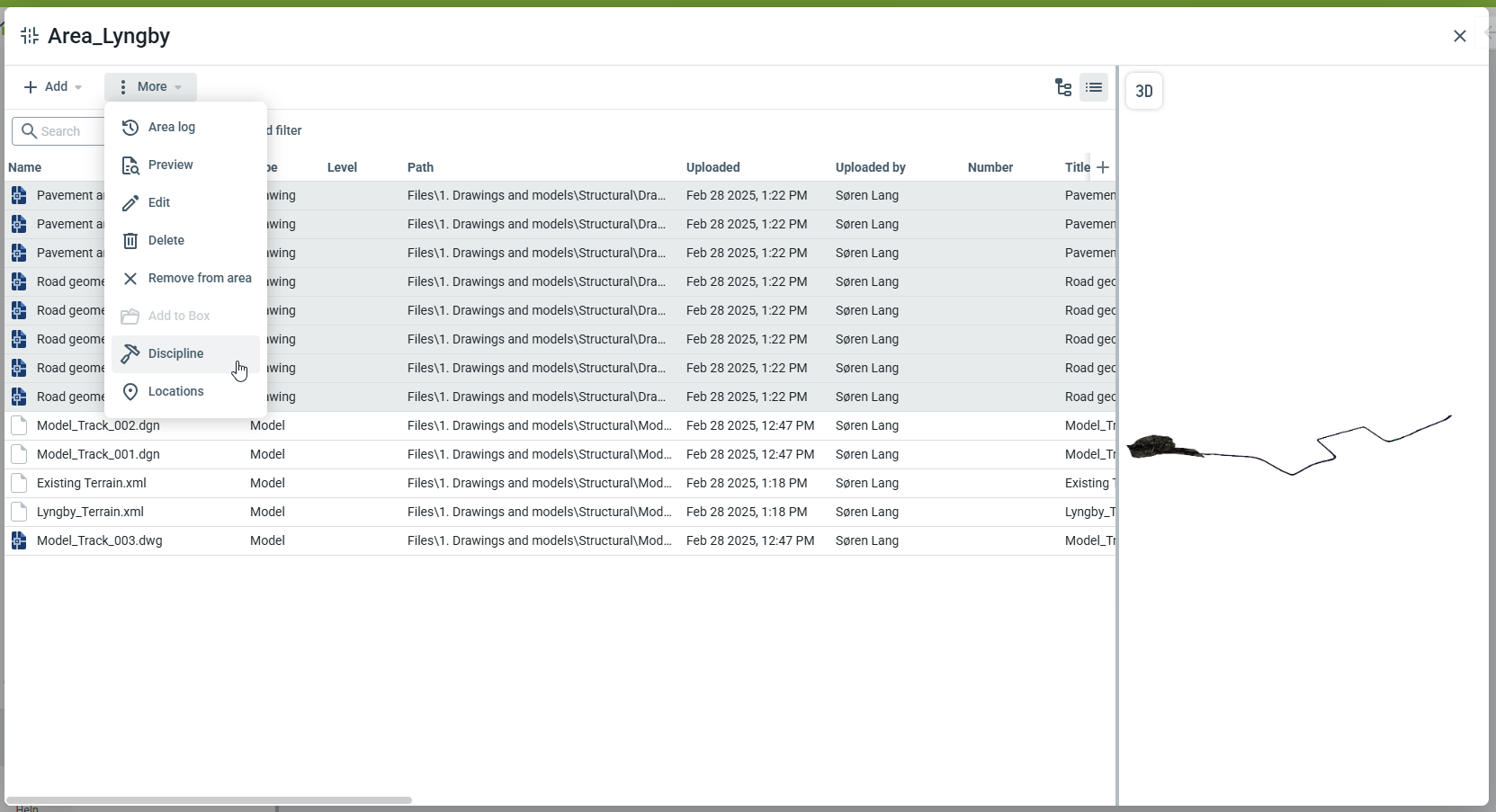

Flere muligheder
I Mere -menuen kan du få adgang til
Område-log eller se en
Forhåndsvisning af modellen.
For hver tegning kan du klikke på -ikonet for at få følgende muligheder:
-
Rediger: Åbn filen for at redigere metadata, mappe eller uploade en ny version
-
Slet: Slet denne fil fra Lokationer og Box.
-
Føj til Box: Hvis denne fil blev uploadet fra computeren, kan du føje filen til en mappe i Dalux Box.
-
Fjern fra Område: Hvis denne fil også blev uploadet til Box, kan du fjerne den fra området uden at slette den.
-
Fag: Indstil et fag/underfag.
-
Lokationer: Dette lader dig afgøre, om tegningen skal være synlig i
Lokationer eller ej.
For modelfiler uploadet som 3D-modeller kan du Ændre til terrænmodel. For modelfiler uploadet som terrænmodeller kan du
Ændre til 3D-model.
Standardvisningen er mappevisningen, men du kan ændre den ved at klikke på ikonet i øverste højre hjørne. Dette viser filerne i en standard listevisning, hvor du kan søge og filtrere indholdet. Du kan vælge flere filer for at redigere eller slette dem på samme tid.
Konstruktioner
Konstruktioner bruges til vertikale eller bygningslignende elementer, der er placeret langs eller inden for lineære infrastrukturprojekter, såsom stationer eller tekniske bygninger.
I modsætning til områder er konstruktioner:
- Indeholder etager
- Er begrænset til en maksimal Længde på 2 km
- Har tegninger placeret på individuelle etager
Konstruktioner placeres i henhold til koordinaterne i deres BIM-filer og kan ikke placeres manuelt.
I kortvisningen vises kun et automatisk genereret aftryk af modellen set oppefra. Tegninger knyttet til en konstruktion vises ikke direkte på kortet.

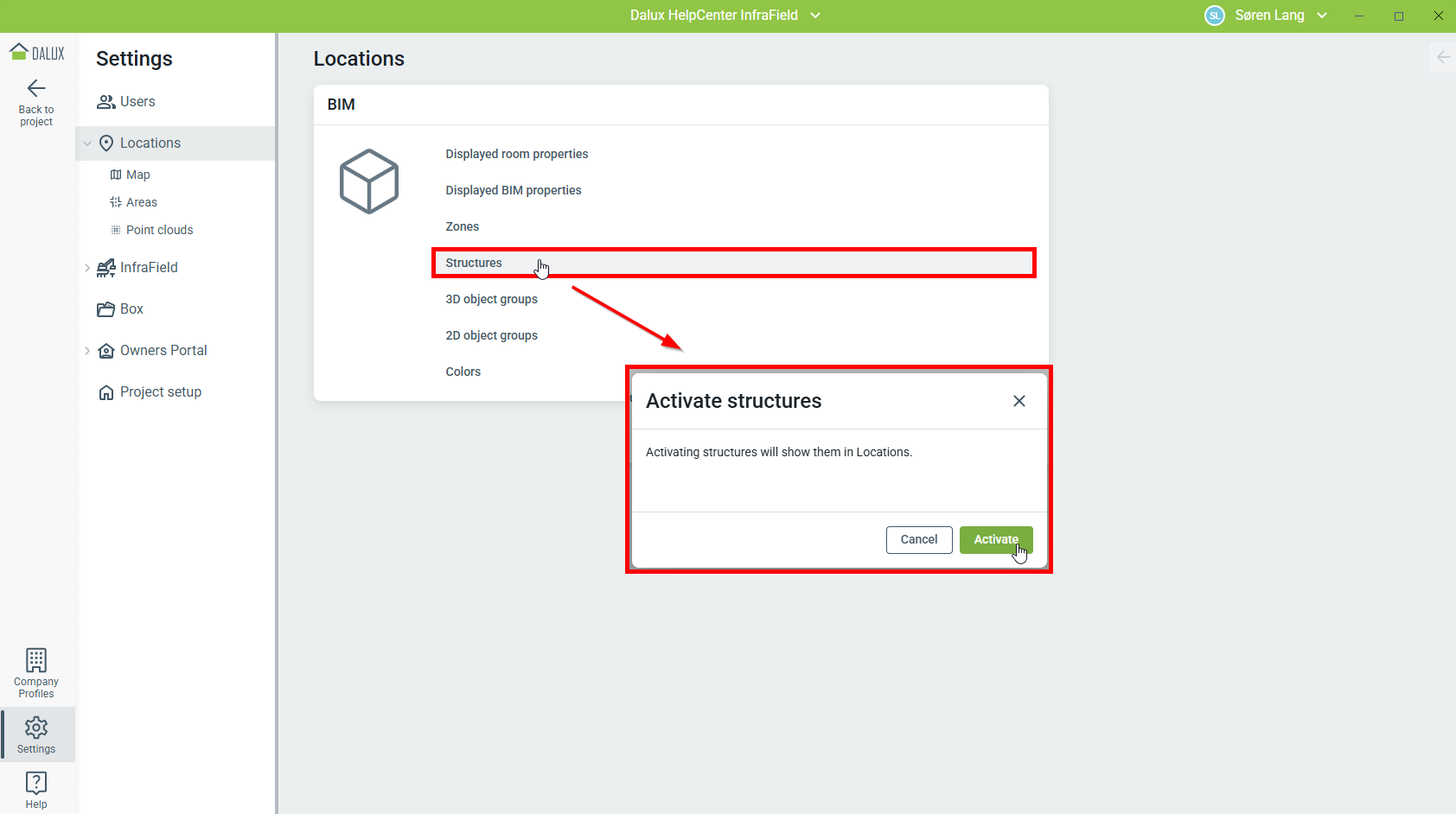

Aktiver konstruktioner
Konstruktioner skal aktiveres før brug. For at aktivere konstruktioner, gå til:
Opsætning
Lokationer
'Konstruktioner'
'Aktivér'

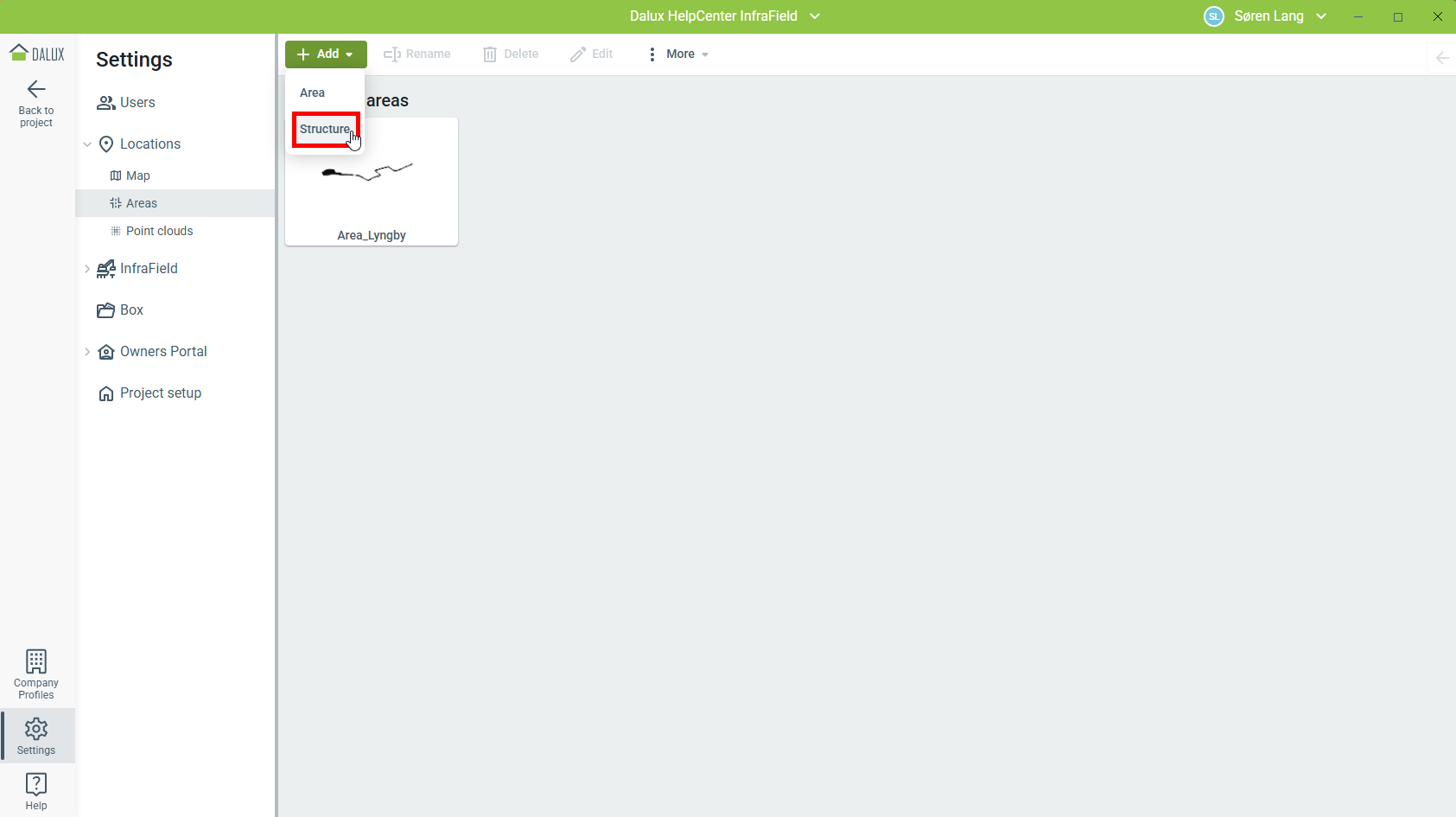

Opret en ny konstruktion
For at oprette en ny konstruktion, gå til:
Opsætning
Lokationer
Områder
Tilføj
'Konstruktion'
Modeller og tegninger uploades på samme måde som i bygninger. Da de opfører sig ens, kan der oprettes etager, og tegninger kan placeres til bestemte niveauer. Læs mere om dette i denne artikel: Upload IFC modelfiler og 2D-tegninger.
Væsentlige forskelle
| Område | Konstruktion |
| Bruges til lineær infrastruktur | Bruges til vertikale eller bygningslignende elementer |
| Ingen etager | Indeholder etager |
| Max. 50 km mellem objekter | Max. 2 km mellem objekter |
| Segmenteret ved hjælp af centerlinjer | Organiseret efter etager |
| Tegninger synlige i kortvisningen (når de er placeret) | Kun modellens aftryk synligt i kortvisningen |
Læs mere
Hvis du vil lære mere om navigation i dine områder eller konstruktioner, læs denne artikel: Naviger i Lokationer på desktop.
