Sådan opsættes Koordinatsystemer

I denne artikel forklarer vi, hvordan du opsætter foruddefinerede eller brugerdefinerede koordinatsystemer i InfraField.

Koordinatsystemer er afgørende i infrastrukturprojekter, fordi de sikrer, at design-, landmålings-, konstruktions- og GIS-data forbliver nøjagtigt tilpasset gennem hele livscyklussen.

Når koordinatreferencer er inkonsistente, ophobes fejl på tværs af faser, hvilket fører til fejljusterede modeller, forskudte flader, forkerte koter og dyre byggefejl.

Et fælles koordinatsystem sikrer nøjagtig positionering i feltet, pålidelige modeloverlejringer mellem CAD/BIM og GIS samt problemfri integration af landmålingsdata, dronescanninger, LiDAR og designmodeller.

Sådan indstilles koordinatsystemet

Koordinatsystemet placerer projektet i den virkelige verden og justerer alle områder og konstruktioner til kortvisningen. Når du først har indstillet koordinatsystemet, anvendes det på alle områder og konstruktioner i projektet, og du behøver ikke placere dem manuelt på kortet.

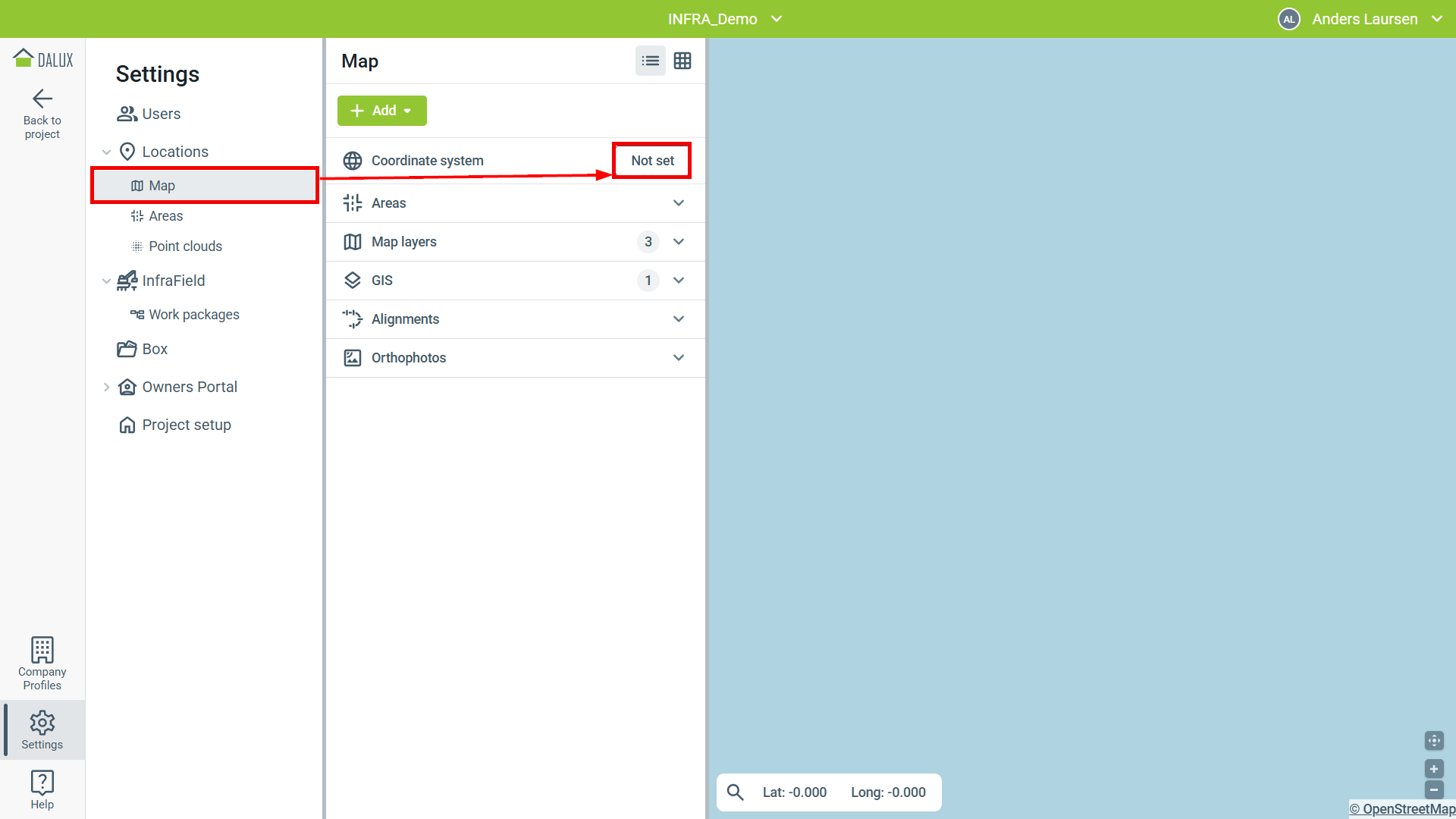

For at placere projektet i det korrekte koordinatsystem, gå til

 OpsætningLokationerKort

I Koordinatsystem klik på 'Ikke angivet'.

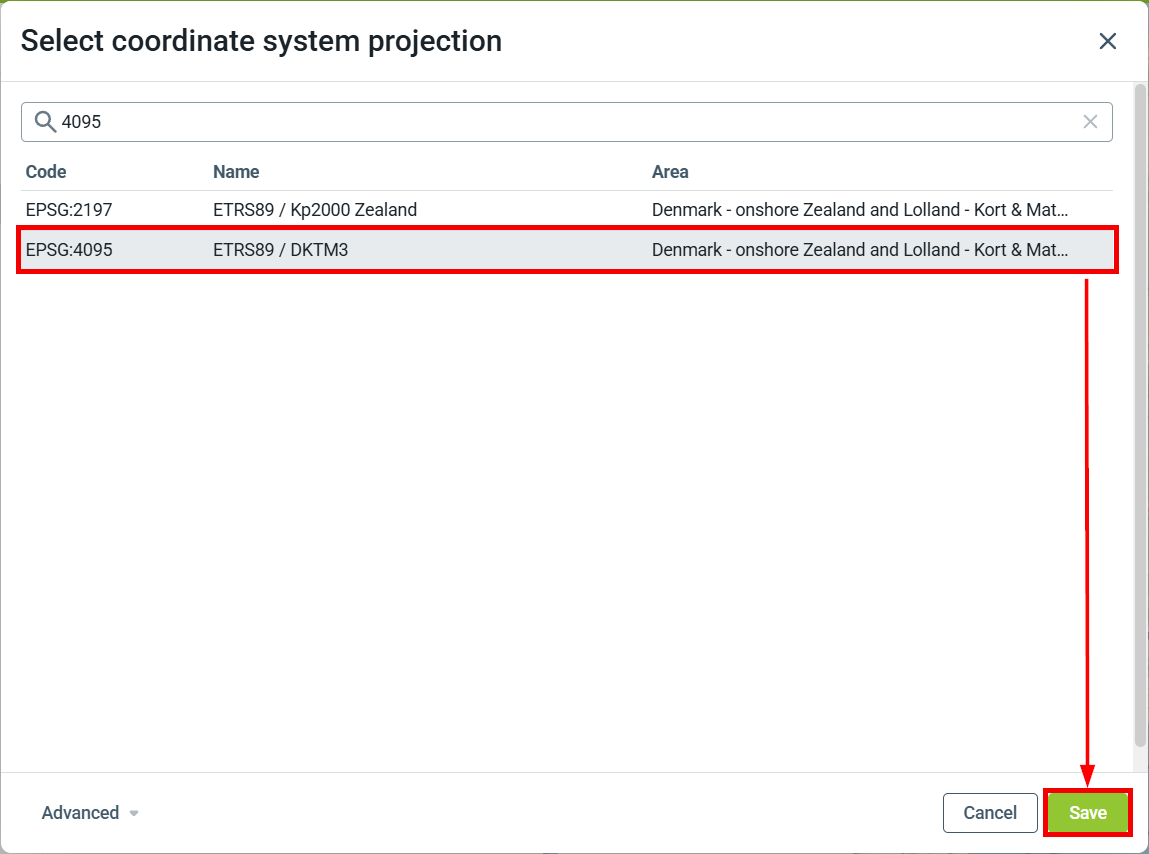

Du kan søge efter det korrekte koordinatsystem efter kode, navn eller område. Når du har fundet det korrekte system, vælg det i listen og klik på 'OK'.

Hvis du ikke har brug for at tilpasse noget, er dit koordinatsystem nu gældende for projektet og klar til brug.

Avancerede indstillinger

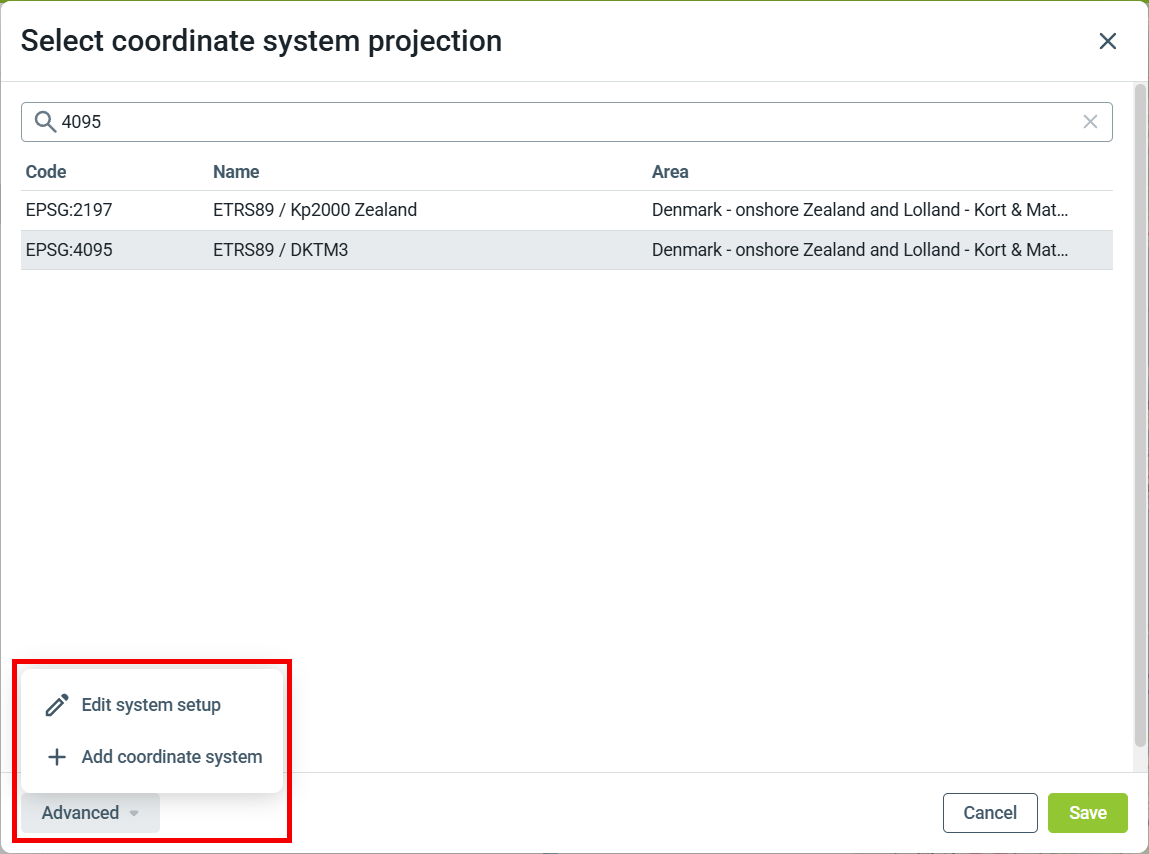

Under 'Avanceret'-menuen kan du enten redigere det nuværende koordinatsystems opsætning eller tilføje dit eget brugerdefinerede koordinatsystem.

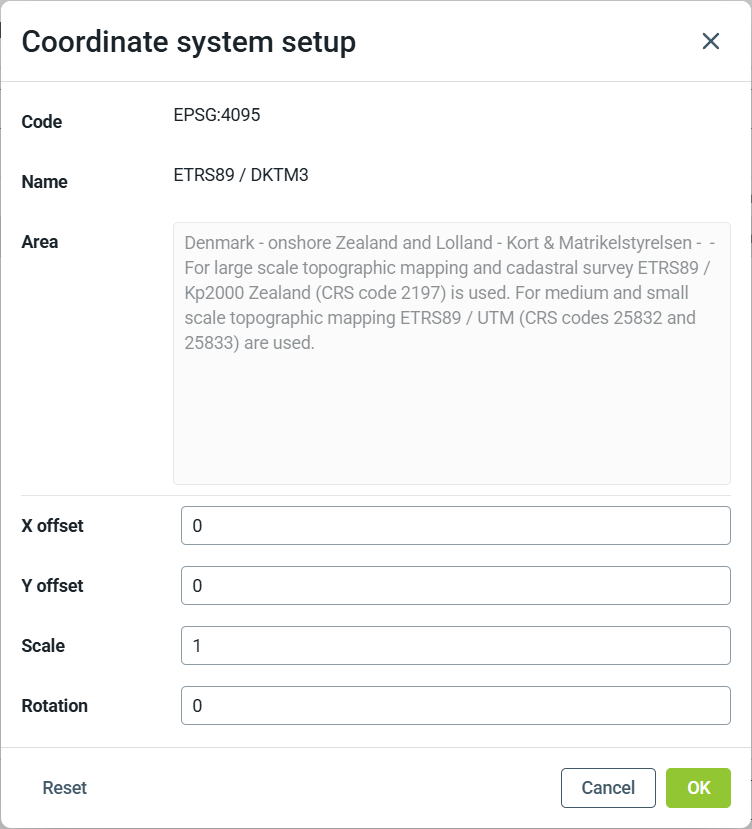

I Rediger systemopsætning kan du justere den aktuelle valgte systemprojektion, så den matcher dit projekt. Dette gøres ved at justere X- og Y-offset, skala og rotation.

Vælg de ønskede ændringer, og klik på 'OK' for at gemme.

Klik på ›Nulstil‹ for at vende tilbage til standardprojektionsværdierne.

Tilføj et brugerdefineret koordinatsystem

Hvis du ikke kan finde det koordinatsystem, du bruger, eller hvis du vil tilføje dit eget brugerdefinerede koordinatsystem, kan du tilføje det til listen.

Dette gøres fra 'Avanceret'-menuen ved at klikke på Tilføj Koordinatsystem.

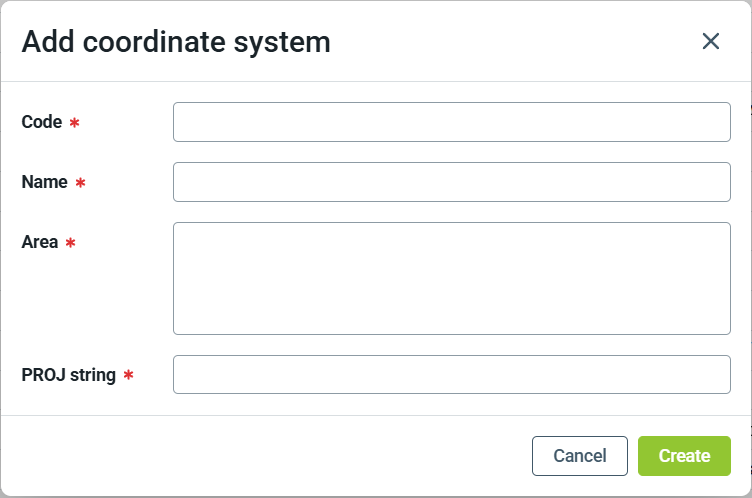

Indtast de nødvendige informationer: kode, navn og område — de vises i listevisningen.

Feltet 'PROJ string' skal indeholde værdierne for dit brugerdefinerede koordinatsystem.

Bemærk venligst, at 'Kode' ikke kan redigeres senere, så sørg for at indtaste den korrekte værdi. Hvis du har brug for at ændre koden, skal du slette koordinatsystemet og starte forfra.

Når det er tilføjet, kan koordinatsystemet vælges ligesom en hvilken som helst af standardindstillingerne.

Rediger et brugerdefineret koordinatsystem

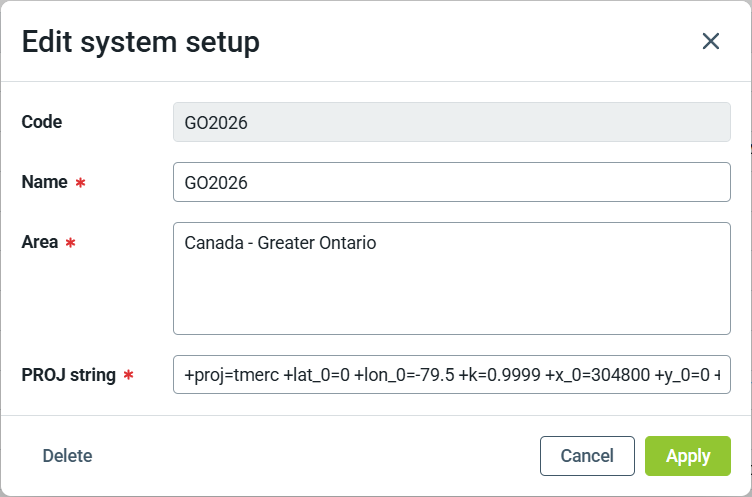

Når et brugerdefineret koordinatsystem er valgt, giver Rediger systemopsætning dig mulighed for at redigere navn, område og PROJ-string.

For at slette et brugerdefineret koordinatsystem skal du klikke på 'Slet' i nederste venstre hjørne. Du bliver bedt om at bekræfte handlingen, før den slettes.

Slettede systemer kan ikke gendannes, men du kan oprette et nyt med samme informationer, hvis det er nødvendigt.

Sletningen træder i kraft med det samme for alle brugere, så sørg for at planlægge i overensstemmelse hermed, hvis projektet er aktivt.
