Sådan importeres BIM-model og tegninger i FM

I denne artikel går vi igennem processen med at importere BIM-data fra en Revit-upload.

Dalux FM giver administratorer mulighed for at styre, hvilke data der importeres, hvilket sikrer konsistens og nøjagtighed.

Import refererer til operationer, der udføres i Dalux FM efter en vellykket upload, og bruges til at opdatere data i Lokationer.
Uploadede data vil ikke påvirke Lokationer, før de er importeret.

Upload refererer til de operationer, der udføres i Dalux-plugin'et for at overføre data til Dalux FM.

Læs denne artikel for at lære, hvordan du gør det: Sådan uploades Revit-modeller til Dalux FM

BIM-data skal uploades fra Revit-plugin'et, før de kan importeres.

Video (Engelsk)

Denne video demonstrerer hele processen, fra upload til import.

Tegninger og BIM

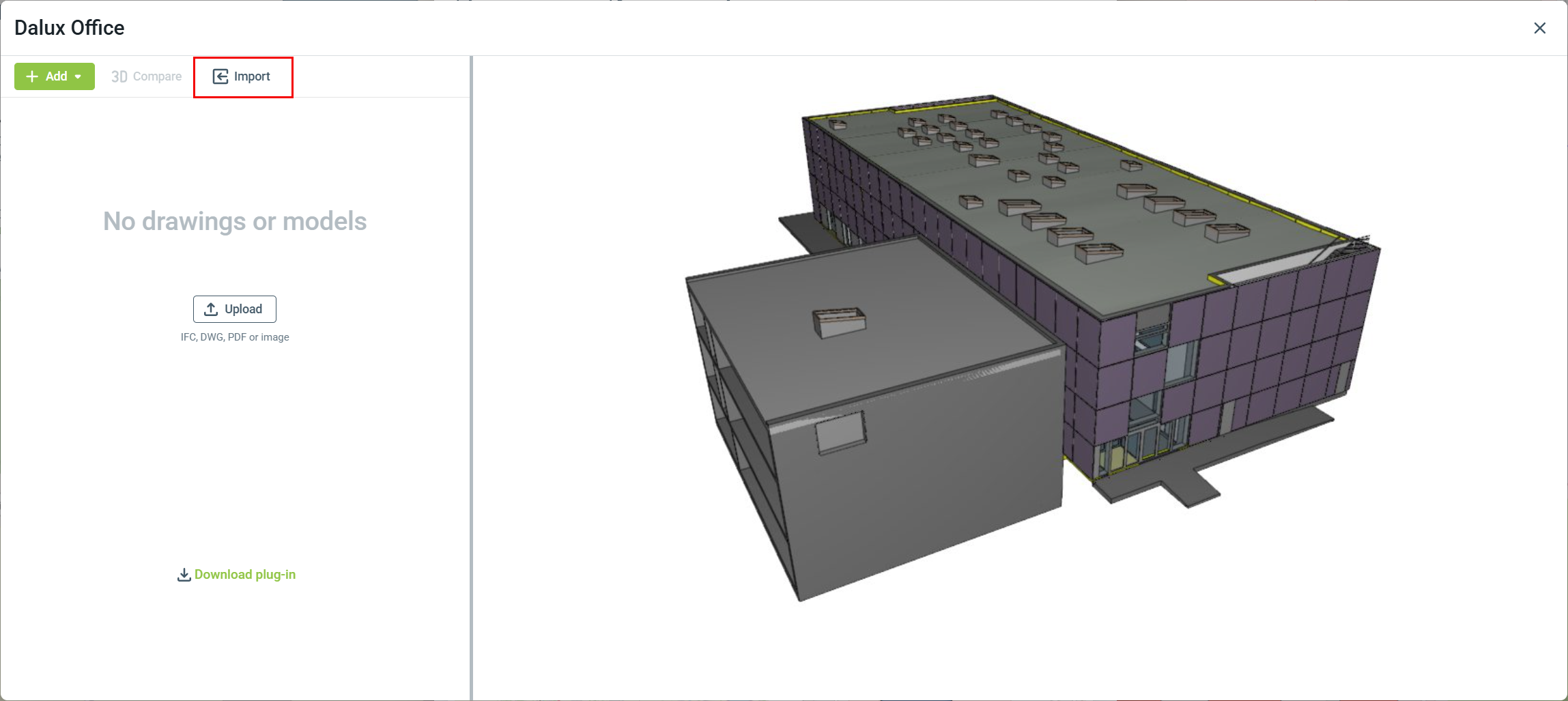

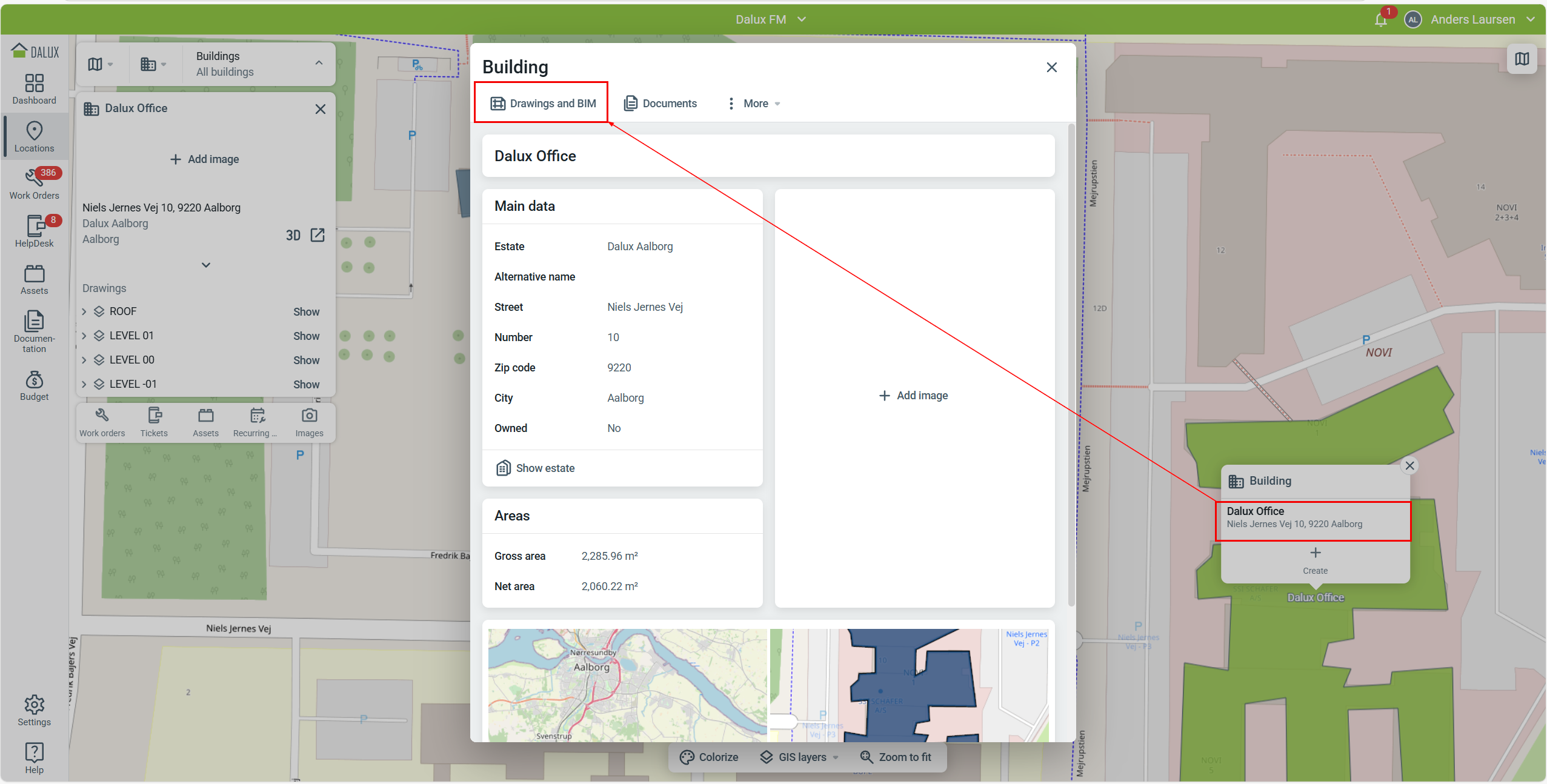

Åbn din Bygning under Lokationer og klik på Tegninger og BIM.

Vinduet Tegninger og BIM viser de aktuelle etager, tegninger og BIM-modeller, der er tilføjet til denne bygning.

Hvis ny information uploades via plugin'et, vil Importér-knappen blive vist med fed, og data skal importeres for at være synlige for slutbrugeren.

Bemærk, at etagerne og tegningerne til venstre viser den aktuelle information, som er tilgængelig for Brugere under Lokationer og Dokumentation, mens model-previewet til højre viser den nyligt uploadede model, klar til import.

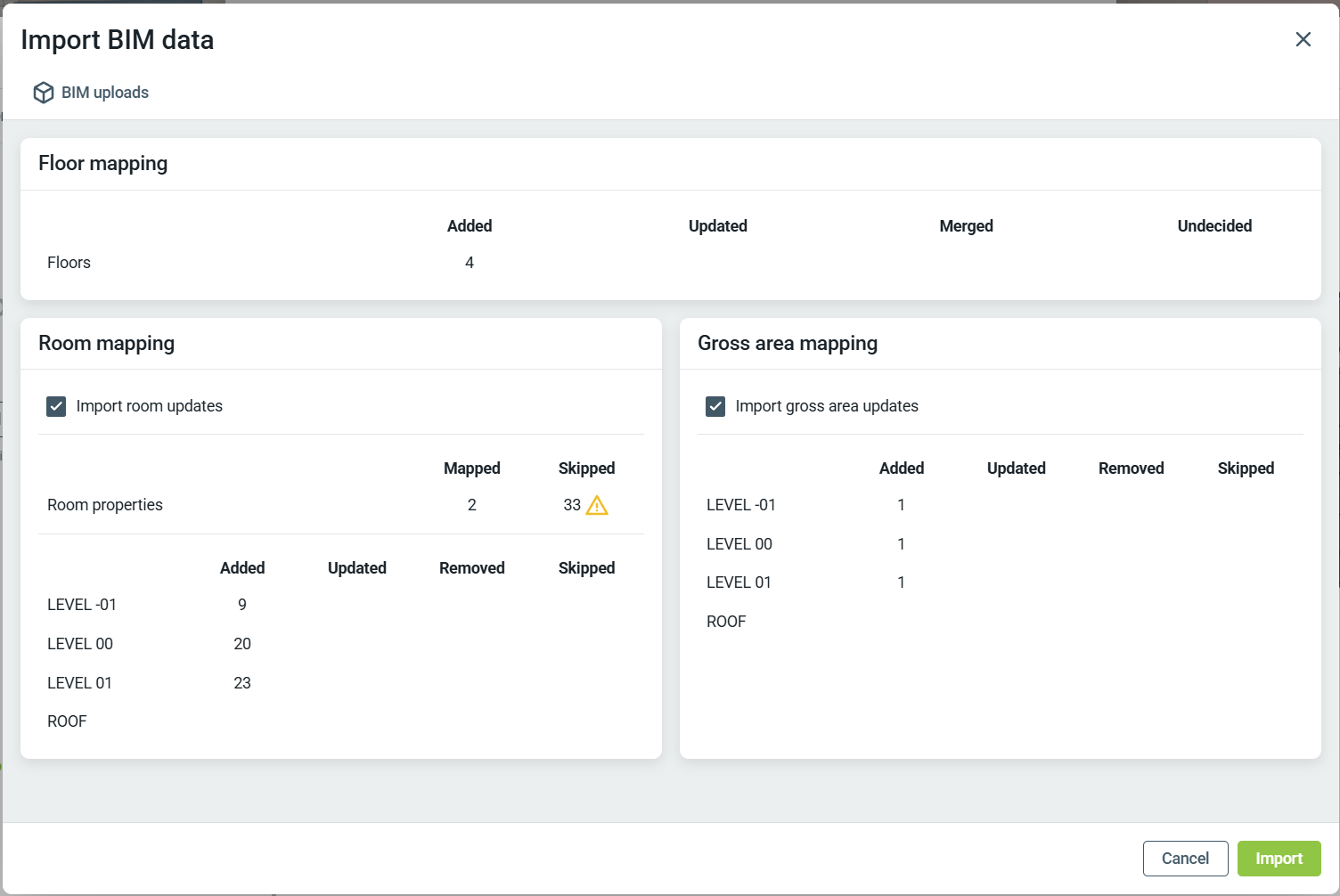

Import BIM-data

Dette vindue viser den information, der med succes er blevet uploadet via Revit-plugin'et. Herfra kan du vælge, hvilke data der skal oprettes, springes over eller sammenføres.

Bemærk, at når du klikker på Importér, vil data blive overskrevet og kan ikke gendannes til det tidligere datasæt.

Hvert område er forklaret i detalje nedenfor.

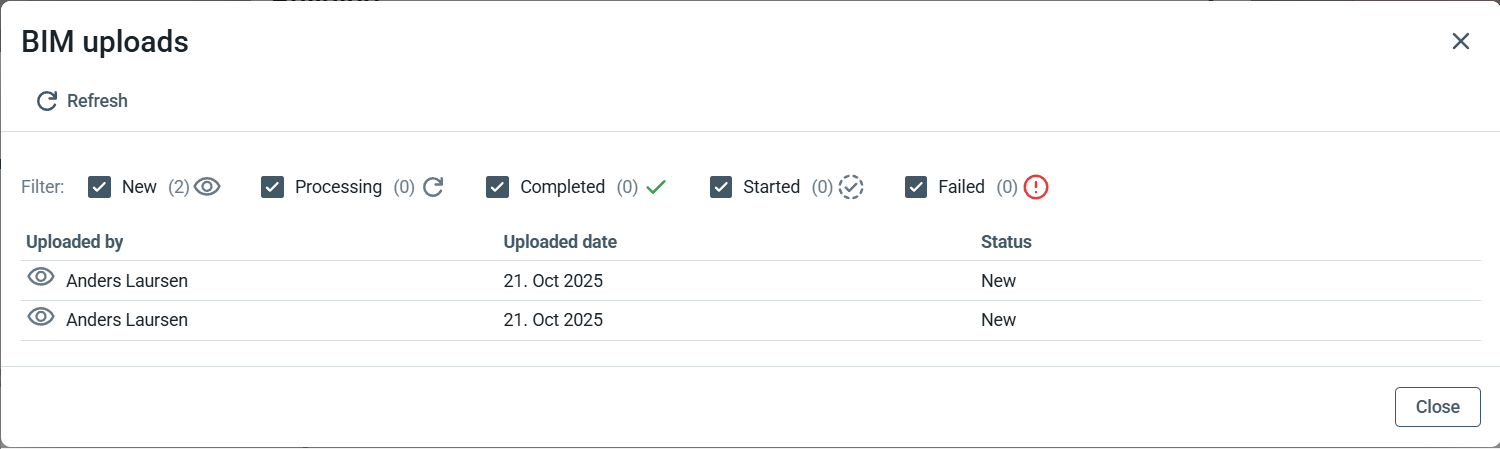

BIM-upload

Dette vindue viser uploads fra Revit og de Brugere, der igangsatte dem. Du kan kun starte importprocessen, når alle uploads er blevet behandlet. Oplysningerne her er skrivebeskyttede — du kan ikke redigere noget, men du kan filtrere og sortere listevisningen.

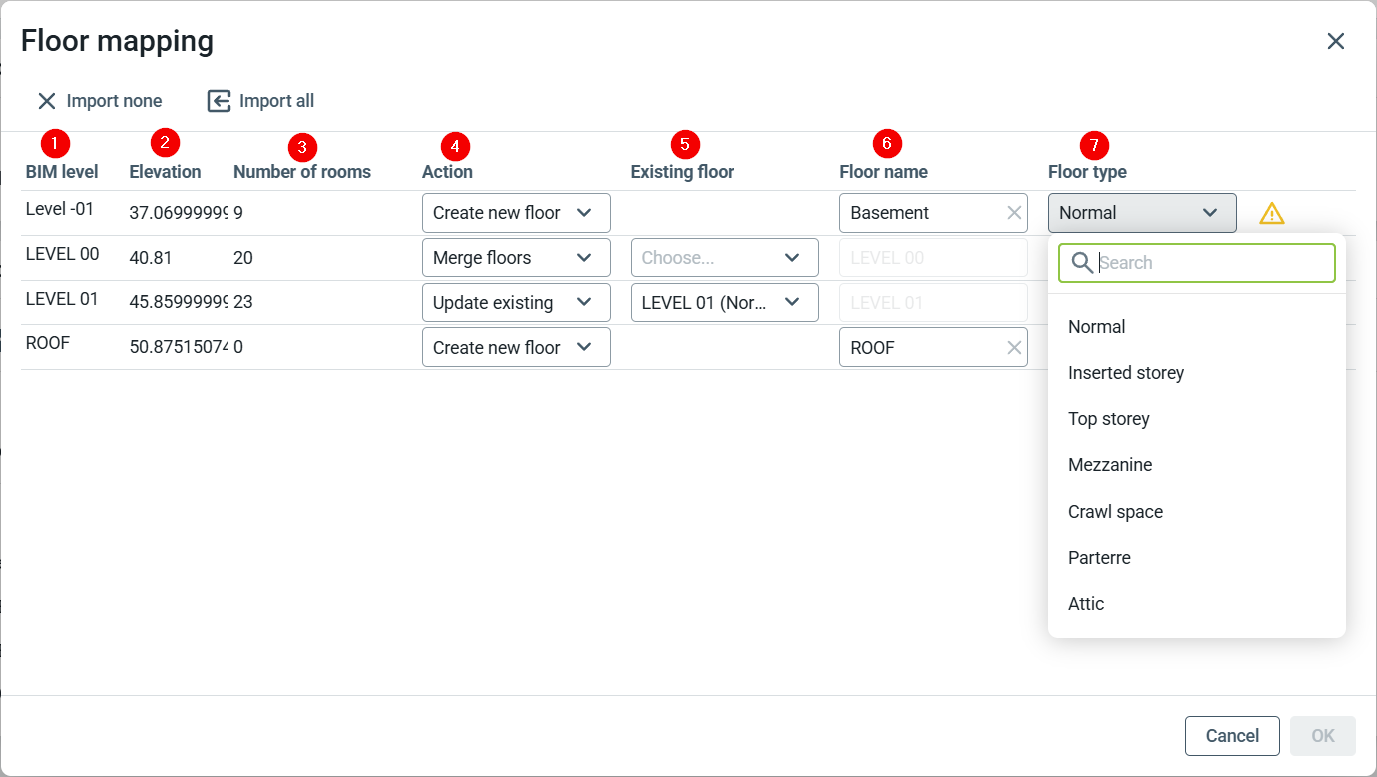

Import af etager

Alle uploads skal være blevet behandlet, før du kan begynde at kortlægge etagerne.
Klik på Etager for at begynde processen.

De uploadede etager fra Revit-modellen er listet, og hver skal tildeles en handling, før du kan fortsætte.

BIM-etage (1)
Navn på etagen, enten fra modellen eller oprettet i Dalux FM.

Højde (2)
Højden på etagen uploadet fra Revit-modellen (kan kun ændres i modellen).

Antal Rum (3)
Antal rum knyttet til etagen (kan kun ændres i modellen).

Handling (4):

• Opret: Dette vil oprette en ny etage, og eventuelle kortlagte tegninger vil vises i Lokationer efter import.
• Sammensæt etager: Sammensæt den uploadede etage med en anden etage, som du vælger under Eksisterende etage. Sørg for at læse informationen/ikonene til højre.
• Opdater eksisterende: Vælg den nuværende etage, der skal opdateres, dette vil oprette en ny etage med samme navn. Sørg for at læse informationen/ikonene til højre.
• Ikke besluttet: Du skal manuelt tildele en handling til denne etage for at fortsætte.

Eksisterende etage (5)

Hvis du vælger Sammensæt etager eller Opdater eksisterende, skal du vælge en anden etage, hvor oplysningerne vil blive sammenført/opdateret.

Etagenavn (6)
Navnet på etagen i Lokationer, som vises for slutbrugere.

Etagetype (7)
Vælg den etagetype, som denne etage tilhører. Dette tillader, at flere etager kan have samme navn.

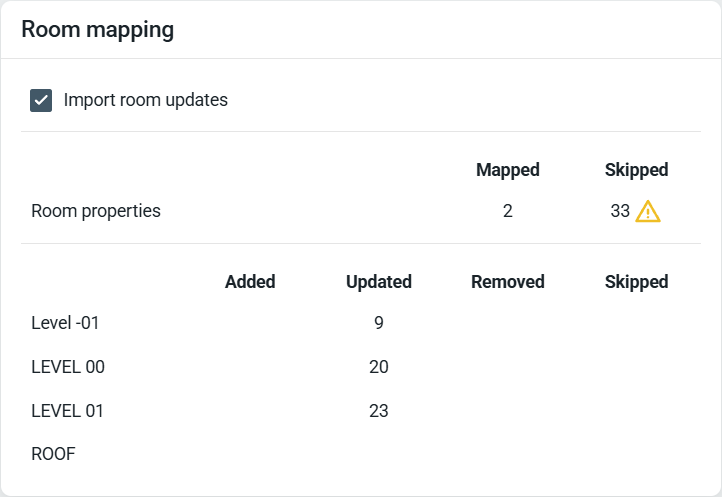

Rumkortlægning

Under Import af rum vælger du, hvilken Revit-parameter der skal kortlægges til Dalux-egenskaben, og hvordan rum skal importeres.

Rum-egenskaber:

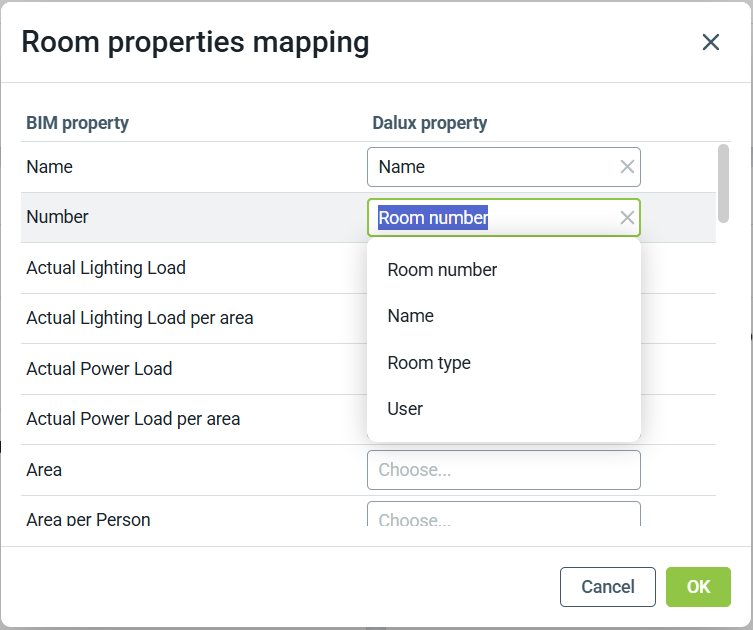

Klik på 'Rum-egenskaber' for at begynde at kortlægge egenskaberne.

Dette er en liste over alle Revit-rumegenskaber og hvordan de skal kortlægges i Dalux FM.

Du kan kun opsætte én kortlægning per Dalux-egenskab. Hvis du har brug for at slå to egenskaber sammen, skal det gøres i Revit-modellen.

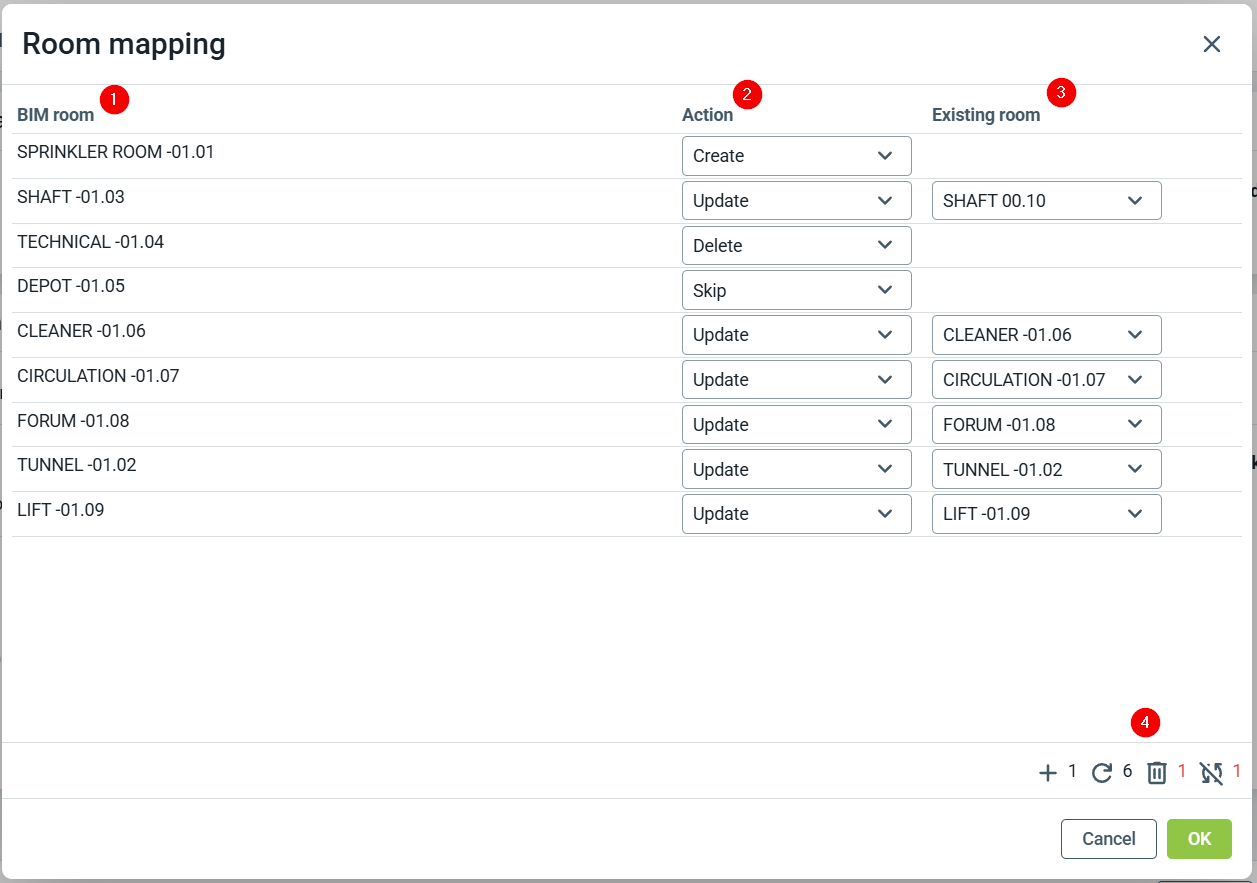

Rumkortlægning:

Klik på hvert etage valgt til import, og vælg, hvordan de uploadede rum skal behandles.

Hvis et BIM-rumnavn matcher et eksisterende rumnavn, vil det automatisk blive linket og markeret til opdatering.

BIM-rum (1)

Dette er rummet fra den nye upload (kan kun ændres i modellen).

Handling (2):

• Opret: Opretter et nyt rum på etagen med de kortlagte egenskaber under Rumegenskaber (se ovenfor).
• Spring over: Rummet importeres ikke.
• Opdater: Opdaterer det eksisterende rum, der allerede er oprettet i Dalux FM, og gældende information vil blive overskrevet.
• Slet: Rummet vil blive slettet og ikke længere være tilgængeligt for slutbrugere. Denne handling kan ikke fortrydes, så slet kun rum, hvis du er helt sikker.

Eksisterende rum (3)

Når du vælger Opdater under Handling, kan du vælge, hvilket rum der skal opdateres. Listen indeholder alle rum i bygningen, ikke kun fra dette etage.

Oversigt (4)

Hold musen over ikonerne i nederste højre hjørne for at se forklaringer og en oversigt over dit aktuelle valg. Den samme information vises også til højre for hver etage.

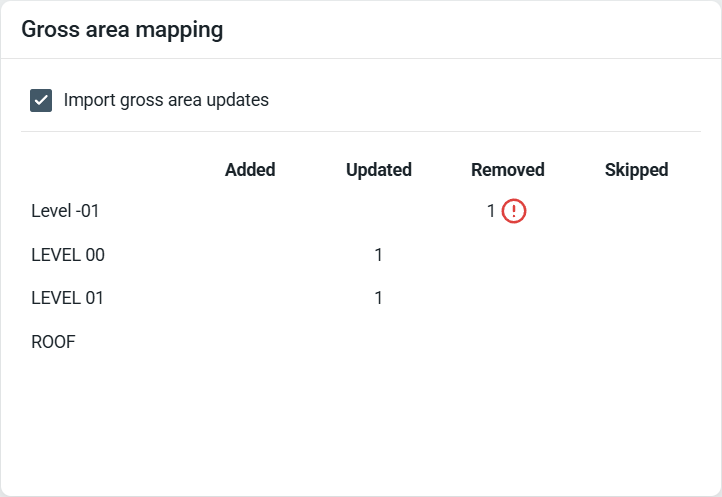

Bruttoareal mapping

Vælg, om bruttoarealet skal importeres ved at markere eller fjerne markeringen i boksen:

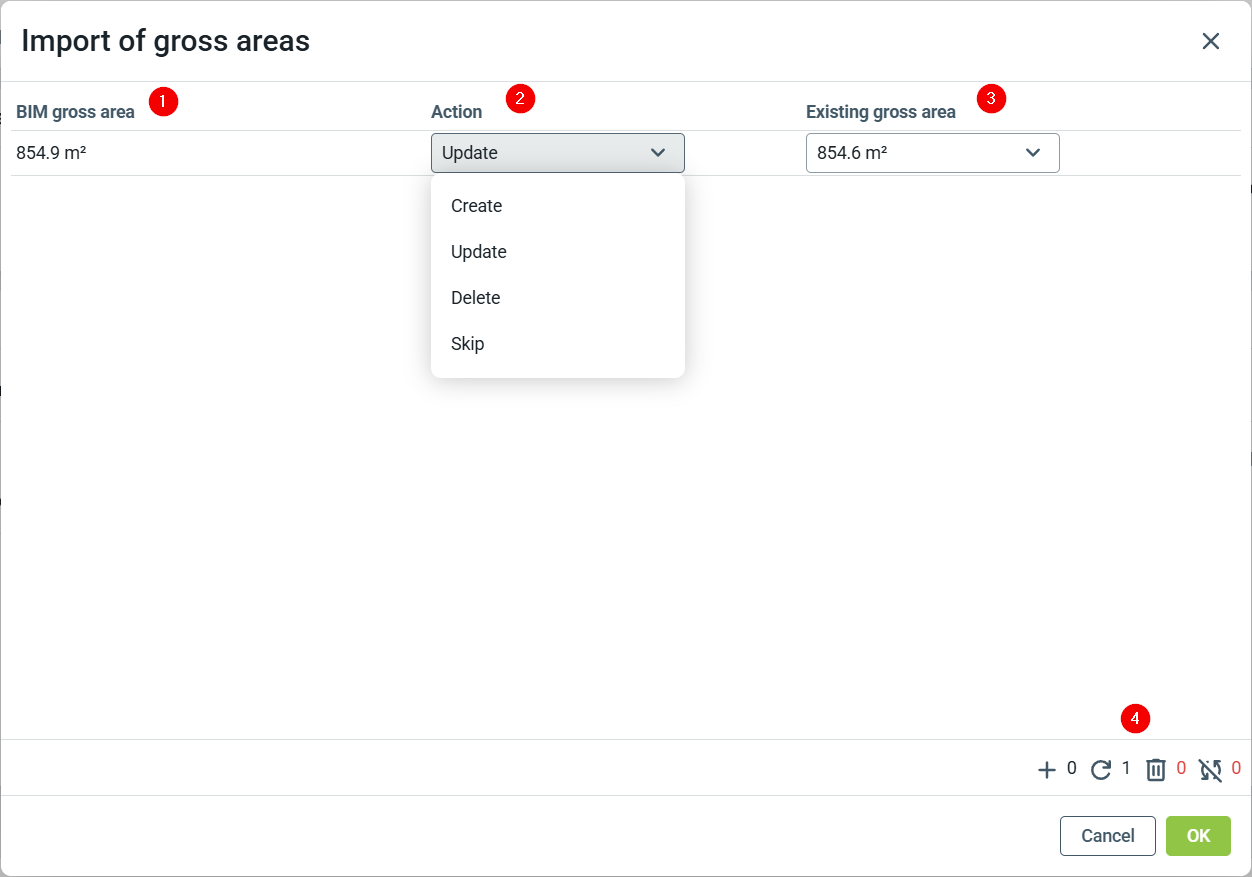

Klik på hvert etage for at vælge, hvordan dataene skal håndteres.

BIM bruttoareal (1)

Disse data blev uploadet fra Revit-modellen (kan kun ændres i modellen).

Handling (2):

• Opret: Tilføjer etagens bruttoareal til bygningens samlede bruttoareal.

• Opdater: Opdaterer det eksisterende bruttoareal med de nye oplysninger fra uploaden.

• Slet: Fjerner etagens bruttoareal fra bygningens samlede bruttoareal.

• Spring over: Ignorerer bruttoarealet; det vil ikke blive tilføjet bygningens samlede bruttoareal.

Eksisterende bruttoareal (3)

Når du vælger Opdater under Handling, kan du vælge, hvilket bruttoareal der skal opdateres. Som standard er etagens bruttoareal valgt, og i de fleste tilfælde behøver du ikke ændre dette, da du normalt ikke ville opdatere en anden etages data.

Oversigt (4)

Hold musen over ikonerne i nederste højre hjørne for at se forklaringer og en oversigt over dit aktuelle valg. Den samme information vises også til højre for hver etage.

Importér

Når du er tilfreds med opsætningen, klik på Importér for at gøre dataene tilgængelige for Brugere.
