Denne artikel forklarer, hvordan man tilføjer og opdaterer tegninger i Dalux-projekter der kun at bruge Field og Lokationer. Tegninger, der føjes til Lokationer, kan bruges til registreringer i Field, f. eks. opgaver og tjeklister.
Læs mere
Hvis du også har Box i dit projekt, læs denne artikel: Opdater tegning og dokument versioner.
Hvis dit projekt har en 3D-model, bør du læse denne artikel: Upload IFC-modelfiler og 2D-tegninger
Sådan uploades tegninger
Brugerrettigheder
Kun projektadministratorer eller brugere med redigeringsrettigheder til Lokationer kan oprette bygninger og uploade tegninger. Læs mere om brugergrupper i denne artikel: Sådan opsættes Brugergrupper.
Før du bruger tegninger i Lokationer og Field, skal du tilføje dem til en bygning. Start med at gå til:
Opsætning
Lokationer
Bygninger

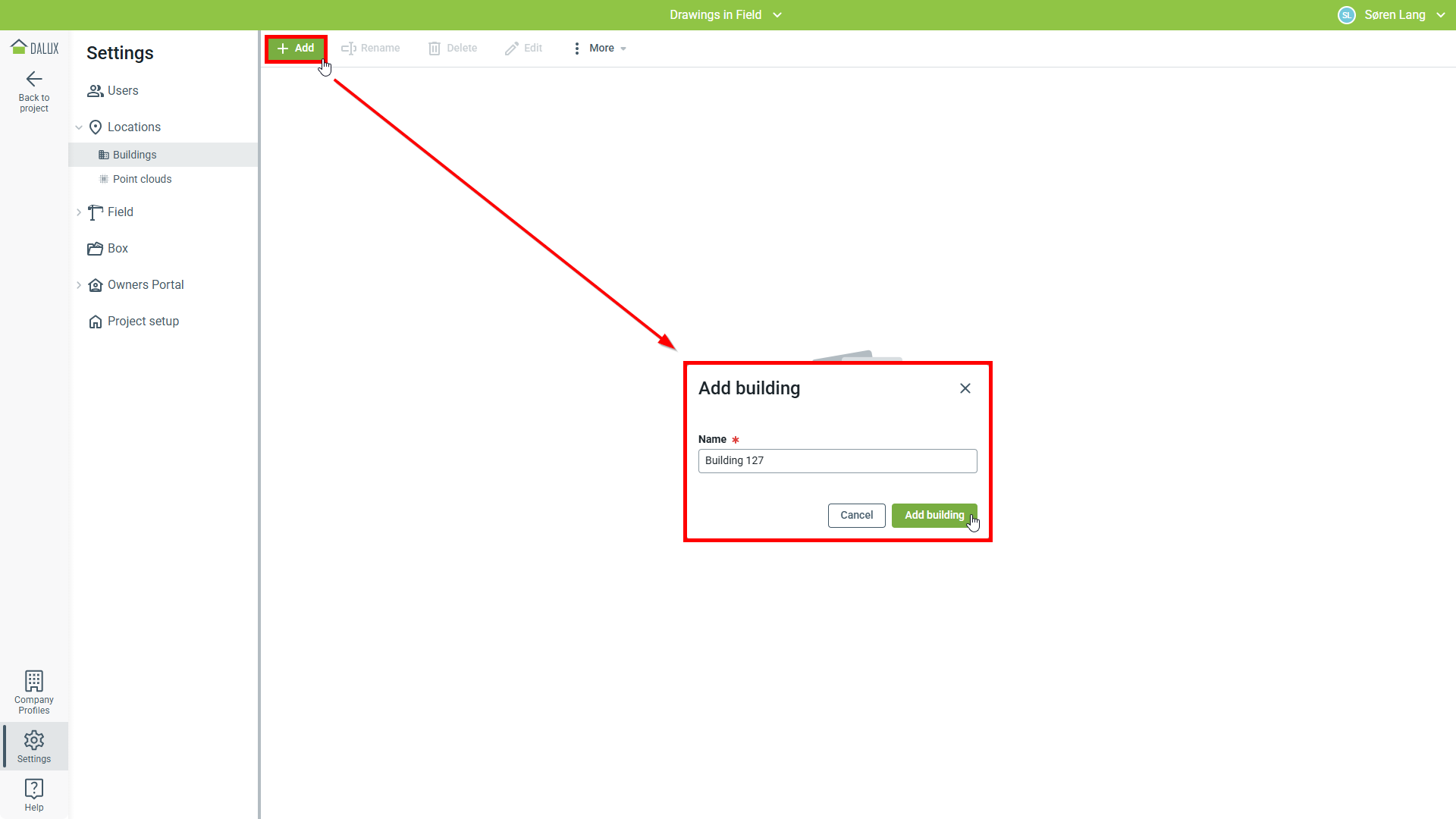

Tilføj.
Når bygningen er oprettet, kan du begynde at uploade dine tegninger fra din computer.

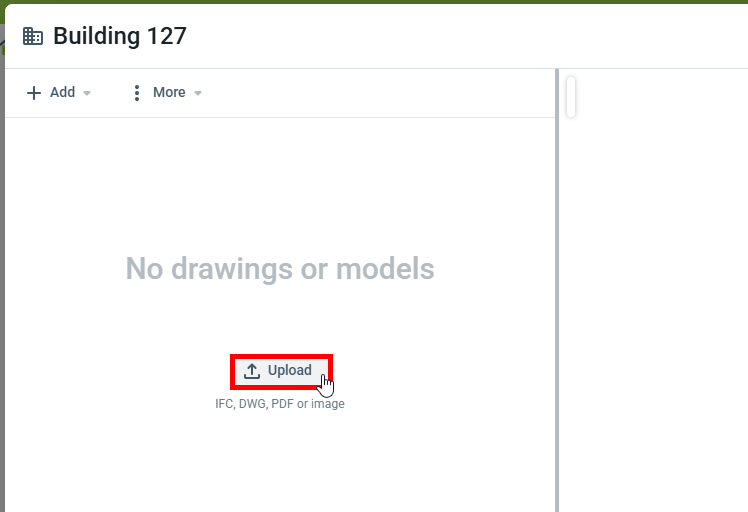

Klik Upload og find dine tegninger.

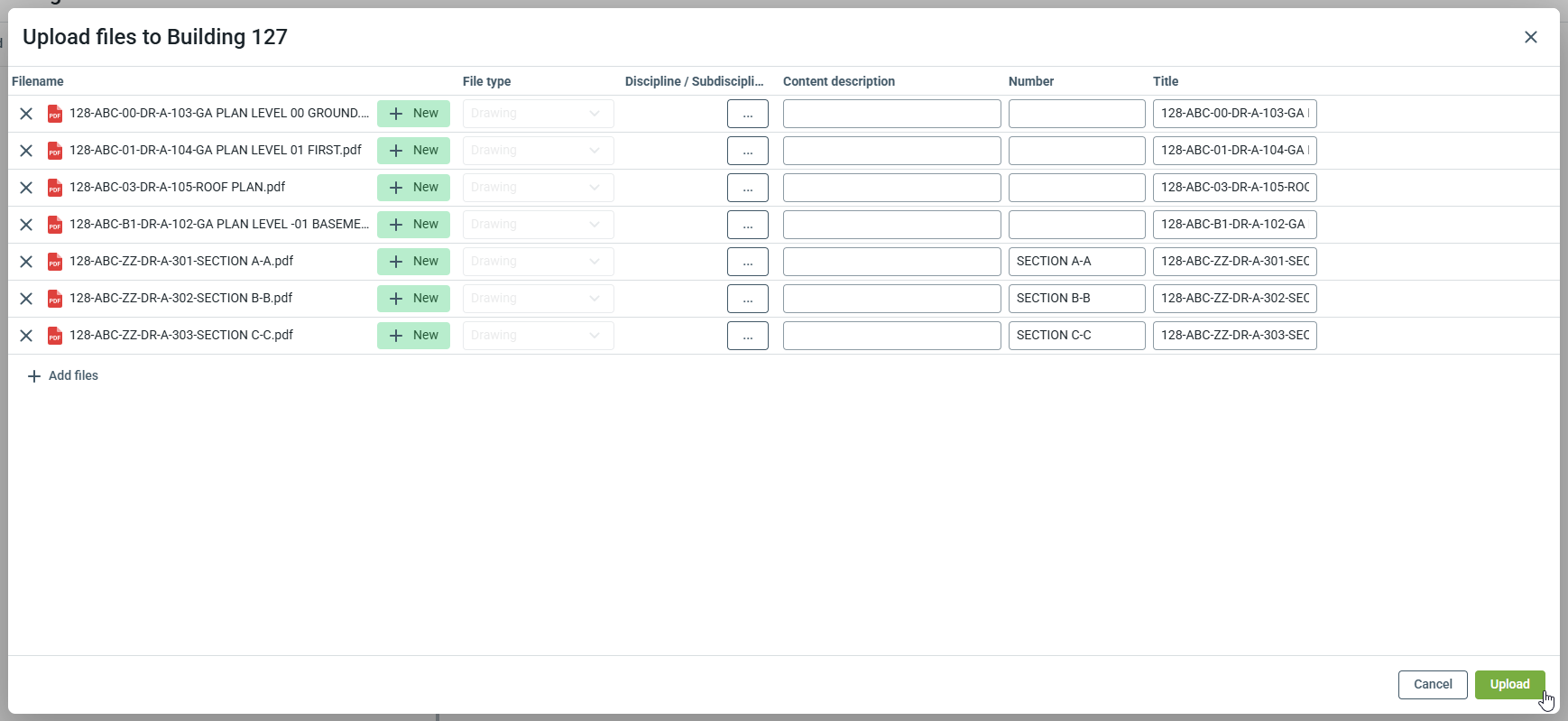

I upload-vinduet kan du se de filer, der bliver uploadet, og du kan tilføje fag, indholdsbeskrivelser eller tegningsnumre til hyperlinks.
Titlen angiver det tegningsnavn, der vises for brugerne i Lokationer og Field, uden at ændre selve filnavnet. Dette giver dig mulighed for at forenkle det viste navn, hvilket gør det lettere for folk at finde de rigtige tegninger på byggepladsen.
Disse indstillinger kan ændres senere.
Du kan læse mere om fag i denne artikel: Fag og underfag
Du kan læse mere om hyperlinks i denne artikel: Hyperlinks på PDF-tegninger
Bemærk
Når tegningerne er behandlet, vil de være tilgængelige i Lokationer for alle projektets brugere.
Vi anbefaler kun at uploade tegninger til en bygning, hvis de er beregnet til at blive brugt til Field-registreringer.
Dine tilføjede tegninger er nu klar til at blive brugt i Lokationer og
Field.
Sådan tilføjes etager
Alle tegninger vil blive uploadet uden etager. Hvis dine bygninger har flere etager, anbefaler vi at tilføje etager i Dalux for at hjælpe med at organisere dine tegninger.

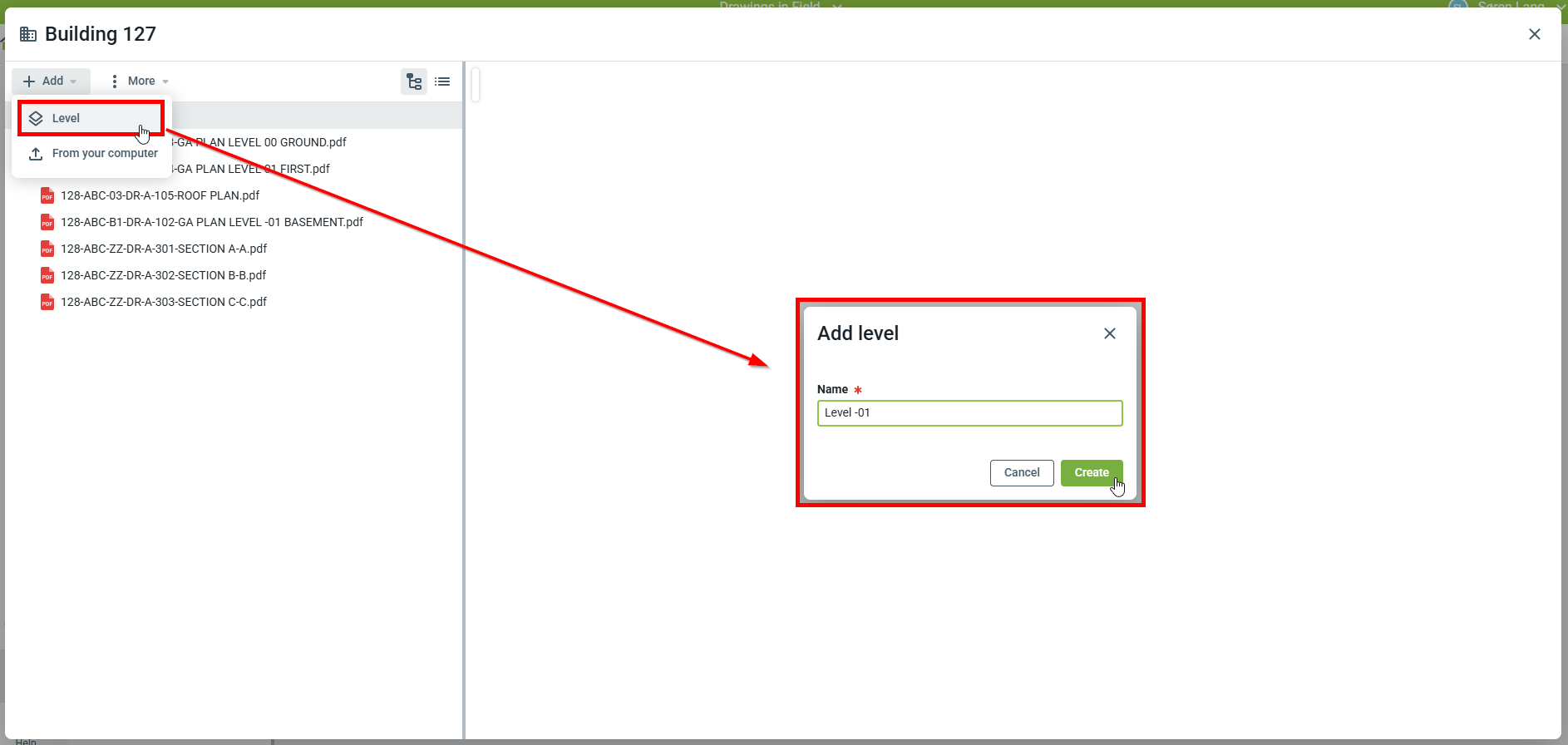

For at tilføje en etage, klik Tilføj
Etage
Indtast et navn
'Opret'
Etagerne bør afspejle etagerne i din bygning. Når etagerne er oprettet, skal du placere tegningerne.
For at placere tegninger kan du trække og slippe en tegning til en etage.
Bemærk

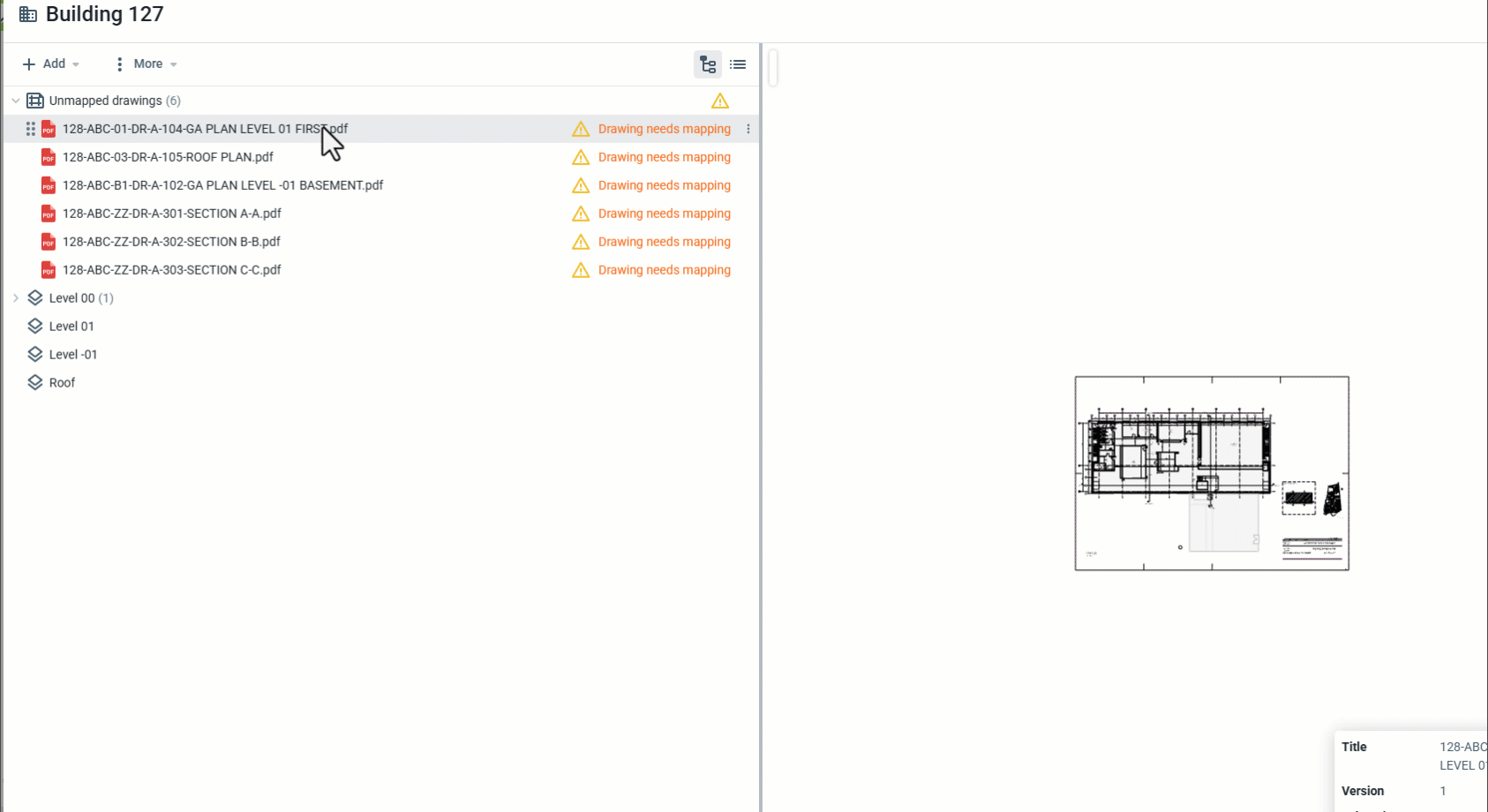

Når du tilføjer etager, vil alle ikke-placerede tegninger dukke op i en mappe kaldet "Uden etage" i Lokationer. Du kan nu:
- Lade tegningerne blive som ikke-placerede tegninger
- Hold markøren over den ikke-placerede tegning, og klik derefter
Placér i 3D
Ingen placering
Begge metoder vil se ens ud i Lokationer

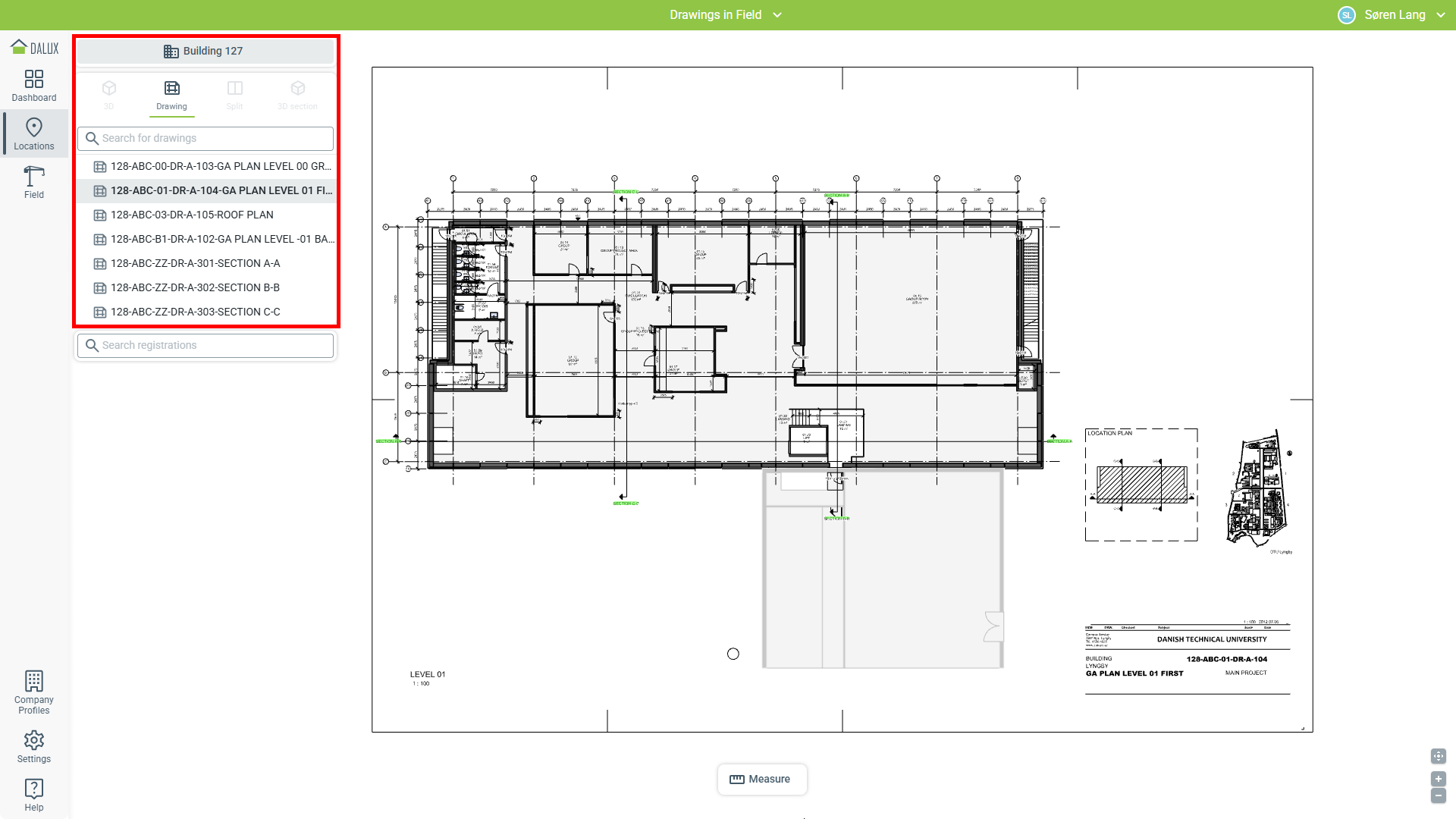

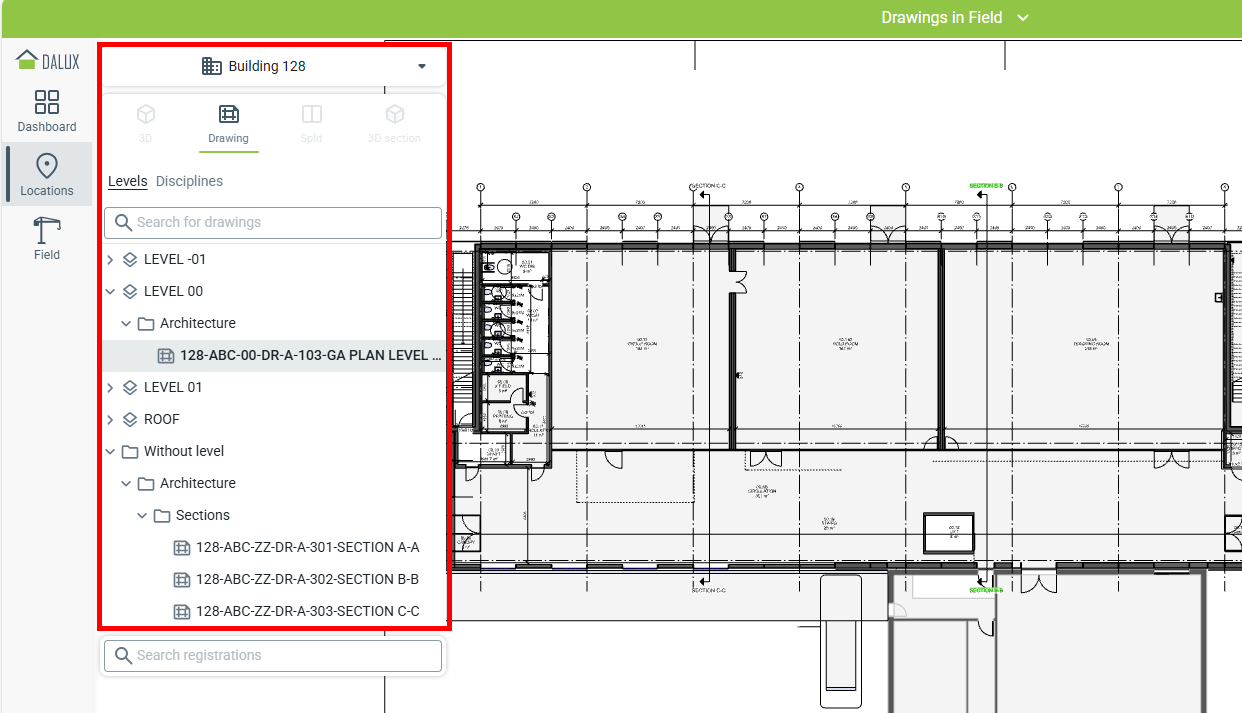

Når tegningerne er blevet tilføjet til etager og fag vil resultatet se sådan ud i Lokationer.
Sådan opdateres tegninger
Du kan opdatere dine tegninger ved at uploade en ny version til bygningen.
Teknisk information
Så længe filnavnet er det samme, vil Dalux automatisk uploade den nye tegning som en ny version. Den nyeste version vil altid blive vist i Lokationer.
Hvis du uploader en fil med et andet filnavn, vil den blive betragtet som en ny tegning. Se nedenfor hvordan du ændrer filnavne: Omdøb tegninger eller ændre metadata
Start med at gå til:
Opsætning
Lokationer
Bygninger
Vælg din bygning

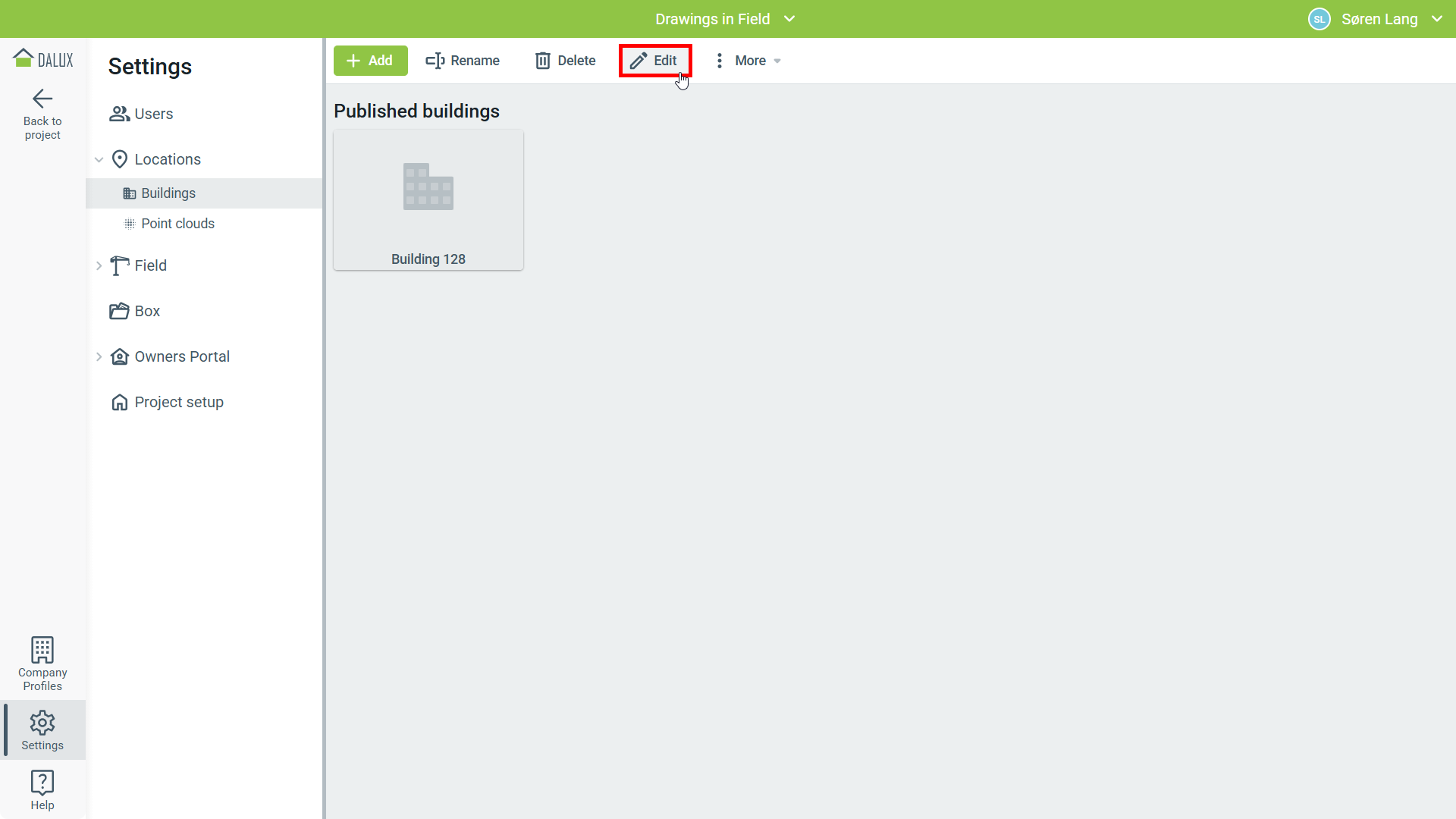

Rediger
Du kan derefter tilføje den opdaterede tegning ved at gå til:
Tilføj

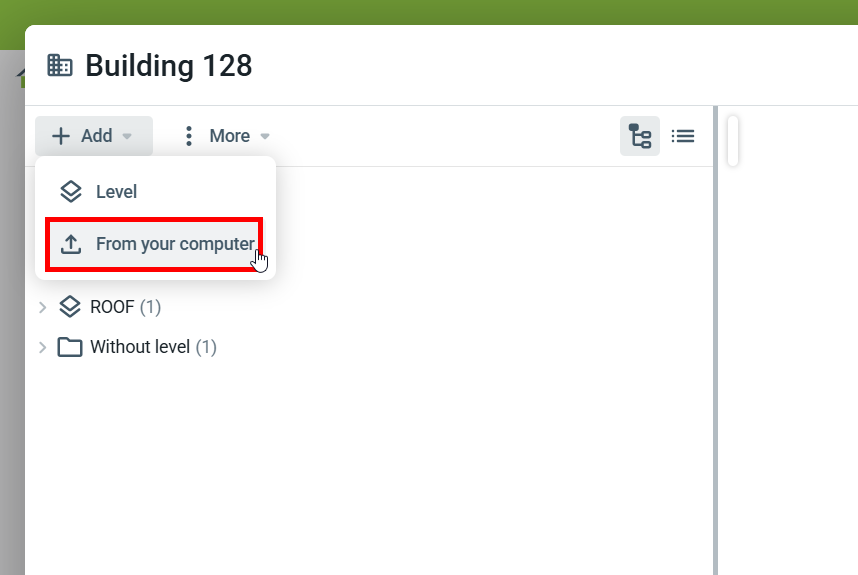

Fra din computer

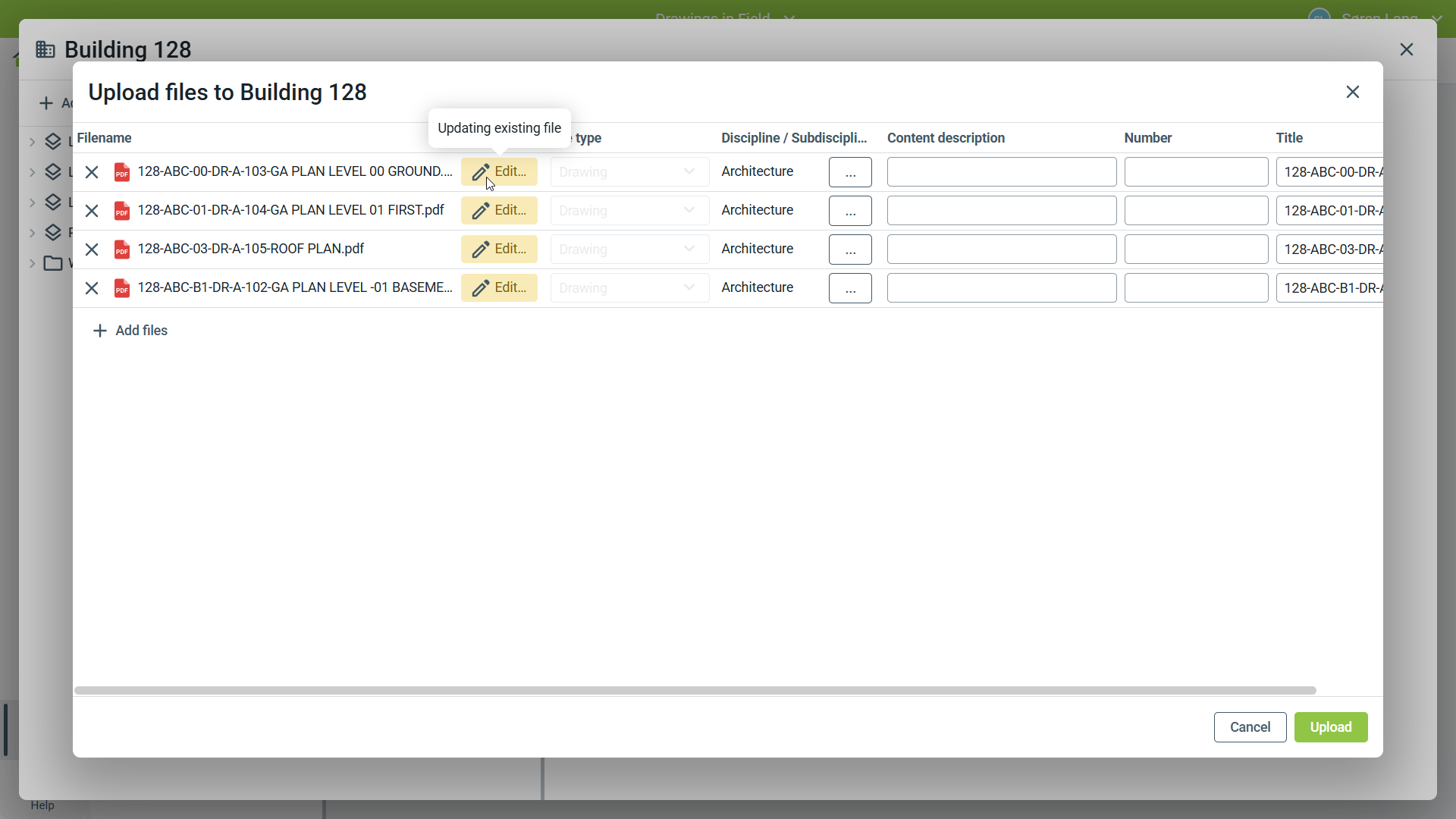

Uploadvinduet vil vise, at en ny version af en eksisterende tegning er ved at blive uploadet. Placeringen til etager og fag vil forblive den samme. Registreringer foretaget på tegningen vil også forblive på tegningen.
Teknisk information
Sørg for, at den opdaterede tegning eksporteres med de samme indstillinger som den originale. For eksempel, hvis tegningen er roteret eller forskydes til et andet område, vil registreringer i Field ikke flytte med tegningen.
Omdøb tegninger eller ændre metadata
For at ændre filnavnet skal du manuelt uploade en ny version direkte til filen.

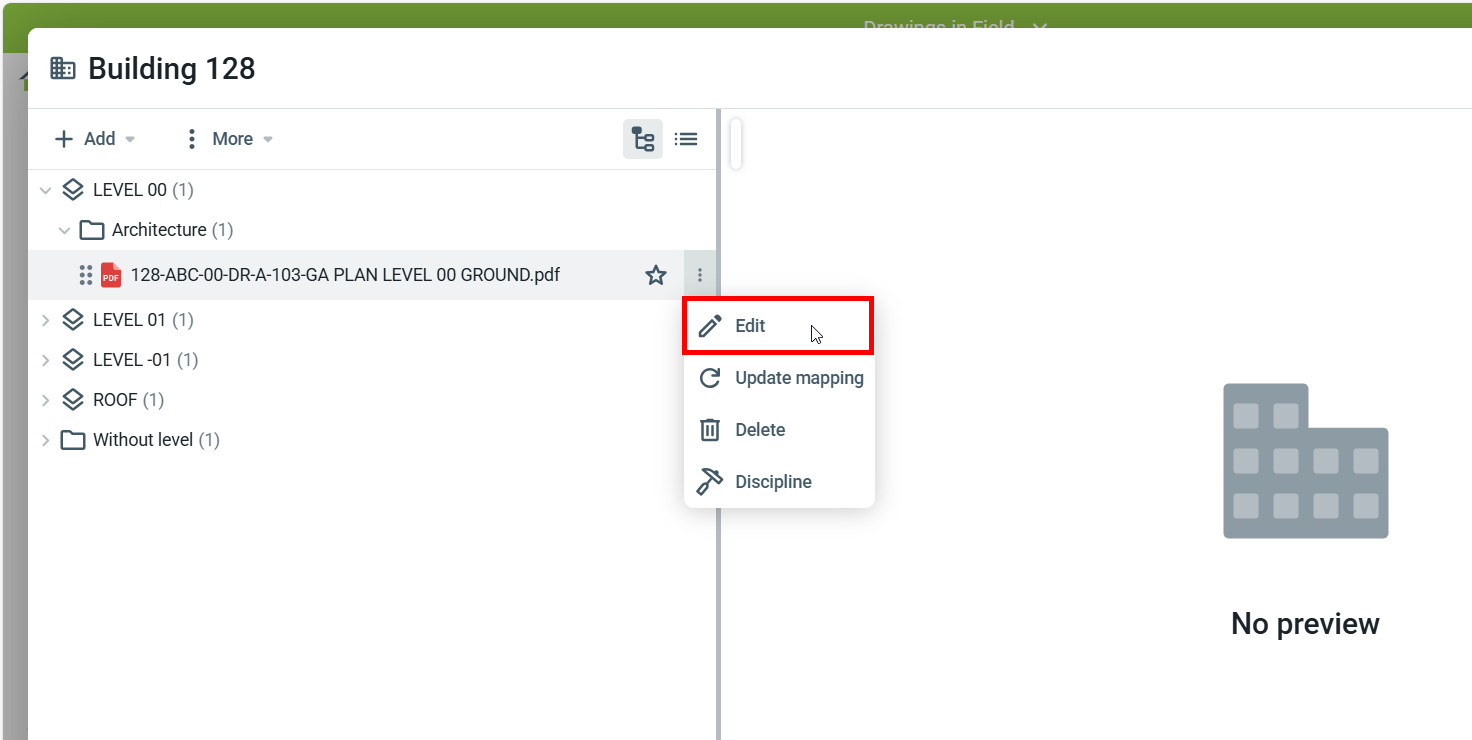

For at åbne en tegning kan du enten dobbeltklikke på den eller holde markøren over en tegning og derefter klikke påRediger
Tegningen vil åbne i et nyt vindue. Herfra kan du også downloade eller udskrive tegningen.
Bemærk

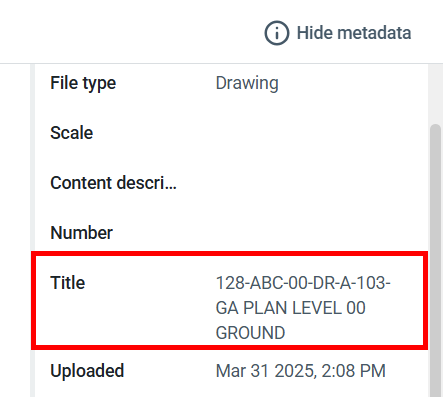

Hvis du vil ændre det viste navn i Lokationer og Field, skal du opdatere Titlen på tegningen.
Metadata kan ændres i menuen til højre (Klik på Vis metadata for at vise menuen).
I Mere menuen kan du bruge

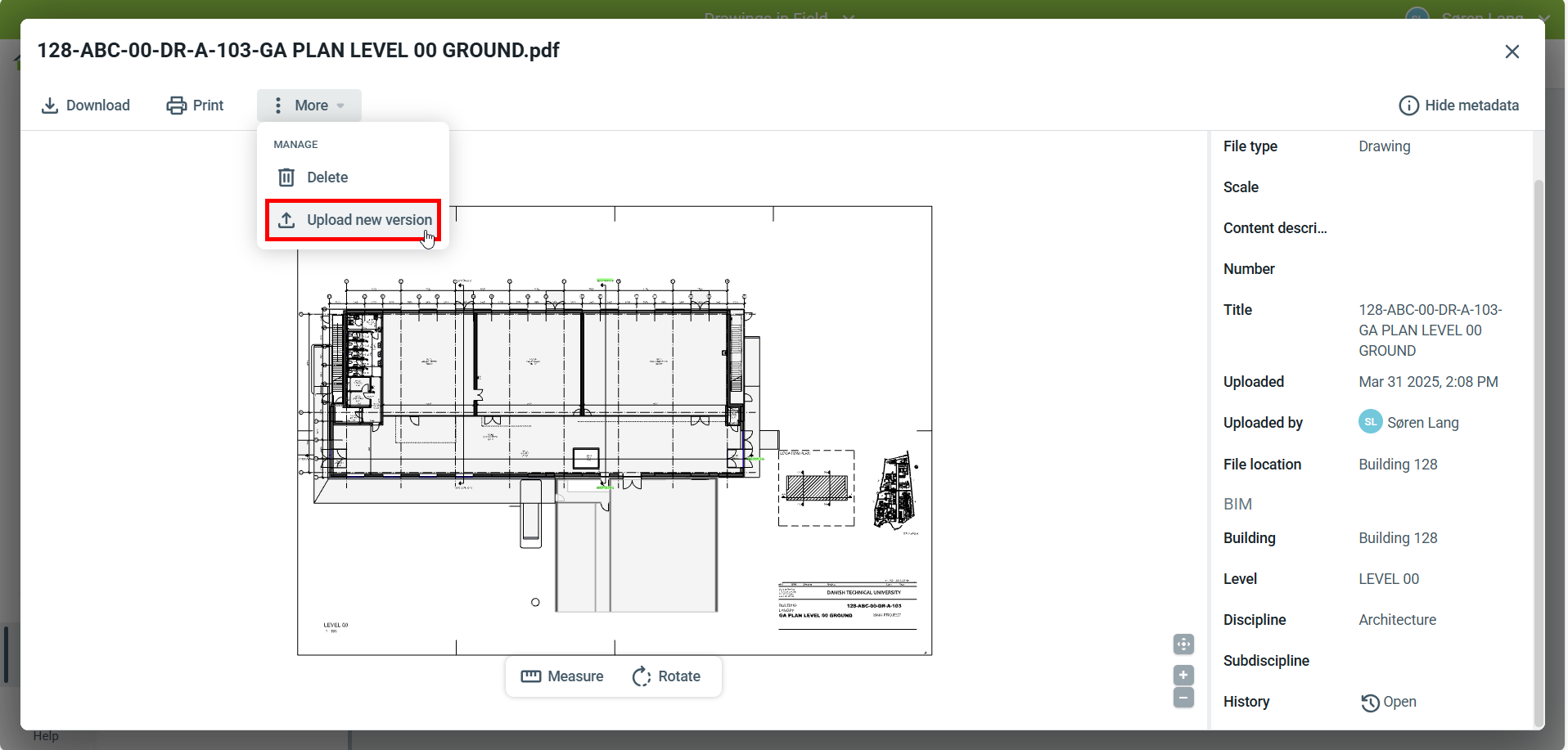

Upload ny version til at uploade en ny version med et andet filnavn. Uploadprocessen er den samme. Placeringen til etager og fag vil forblive den samme. Registreringer foretaget på tegningen vil også forblive på tegningen.
