Sådan opsættes Navisworks-pluginet

Navisworks pluginet er et plugin udviklet af Dalux, der integreres i Navisworks, og understøtter en række funktioner som upload af modeller, tegninger og punktskyer, oprettelse af kommentarer, og koordinering af dine kollisionstjek i Dalux-miljøet.

Denne artikel vil forklare, hvordan man installerer og de generelle anvendelser af pluginet, herunder hvordan man administrerer kommentarer i pluginet, hvordan man uploader og distribuerer problemer, og hvordan man uploader punktskyer.

For at lære, hvordan man uploader en model eller tegning ved hjælp af plugin, kan du læse denne artikel, da processen er den samme: Brug Revit-pluginet til at uploade og opdatere 3D-modeller og tegninger.

 Advarsel

Dette plugin virker kun med fulde versioner af Navisworks, sørg for at din version af Navisworks understøtter plugin-versionen. Når Navisworks opdateres, kan det medføre problemer på grund af uoverensstemmelser mellem versioner og pluginet.

Sådan downloades og opsættes Navisworks-pluginet

Når du er logget ind på dit projekt på nettet, kan du finde pluginen ved at navigere til

Klik på dit navnDownload.

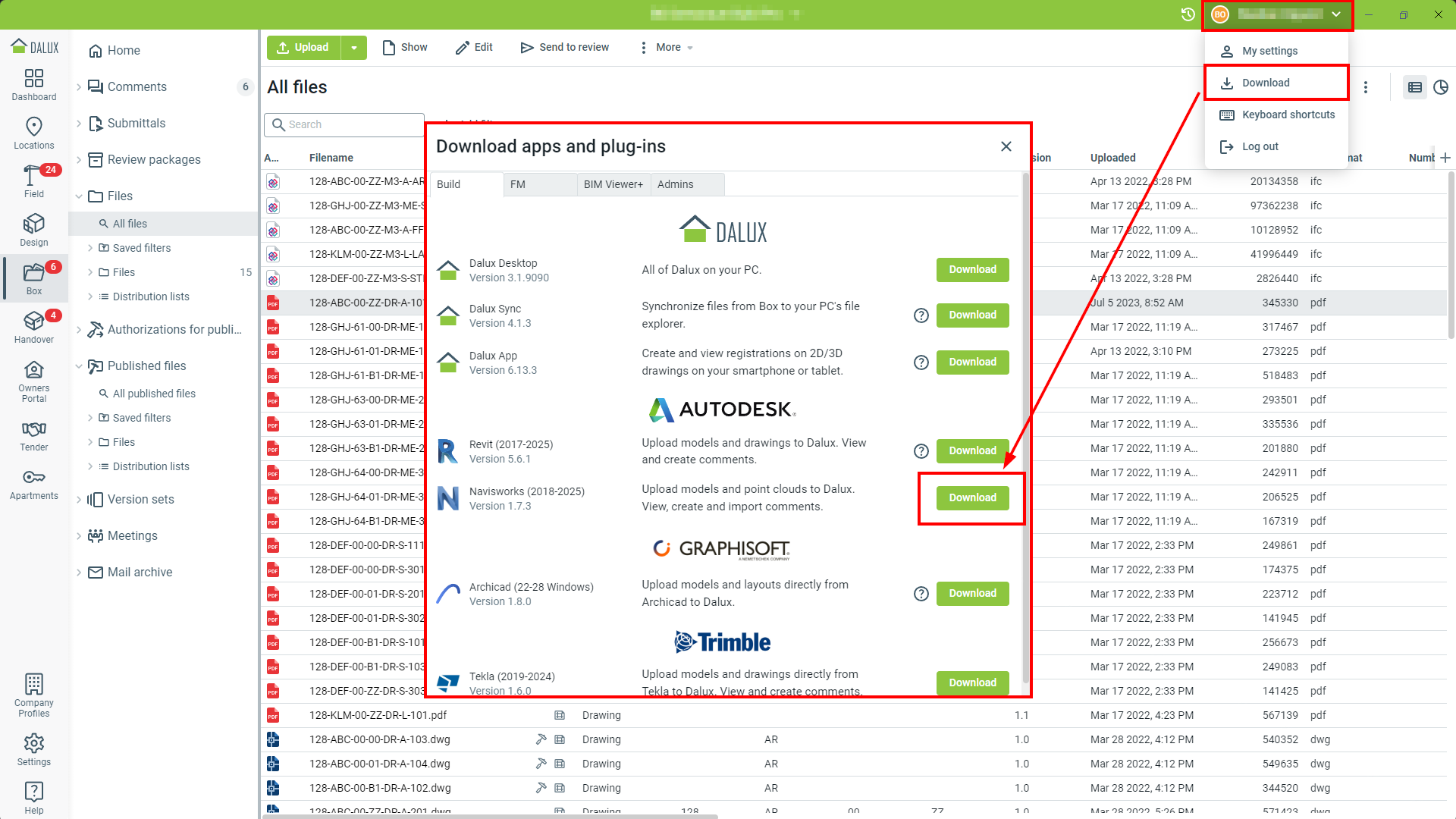

Du finder det nuværende Navisworks-plugin i Autodesk-sektionen:

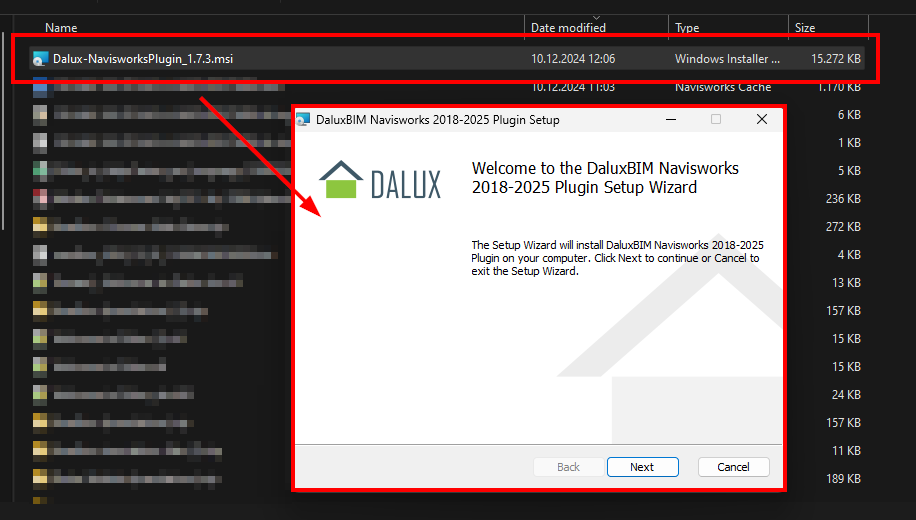

Når du har downloadet MSI-filen, skal du åbne den og følge installationsguidens anvisninger:

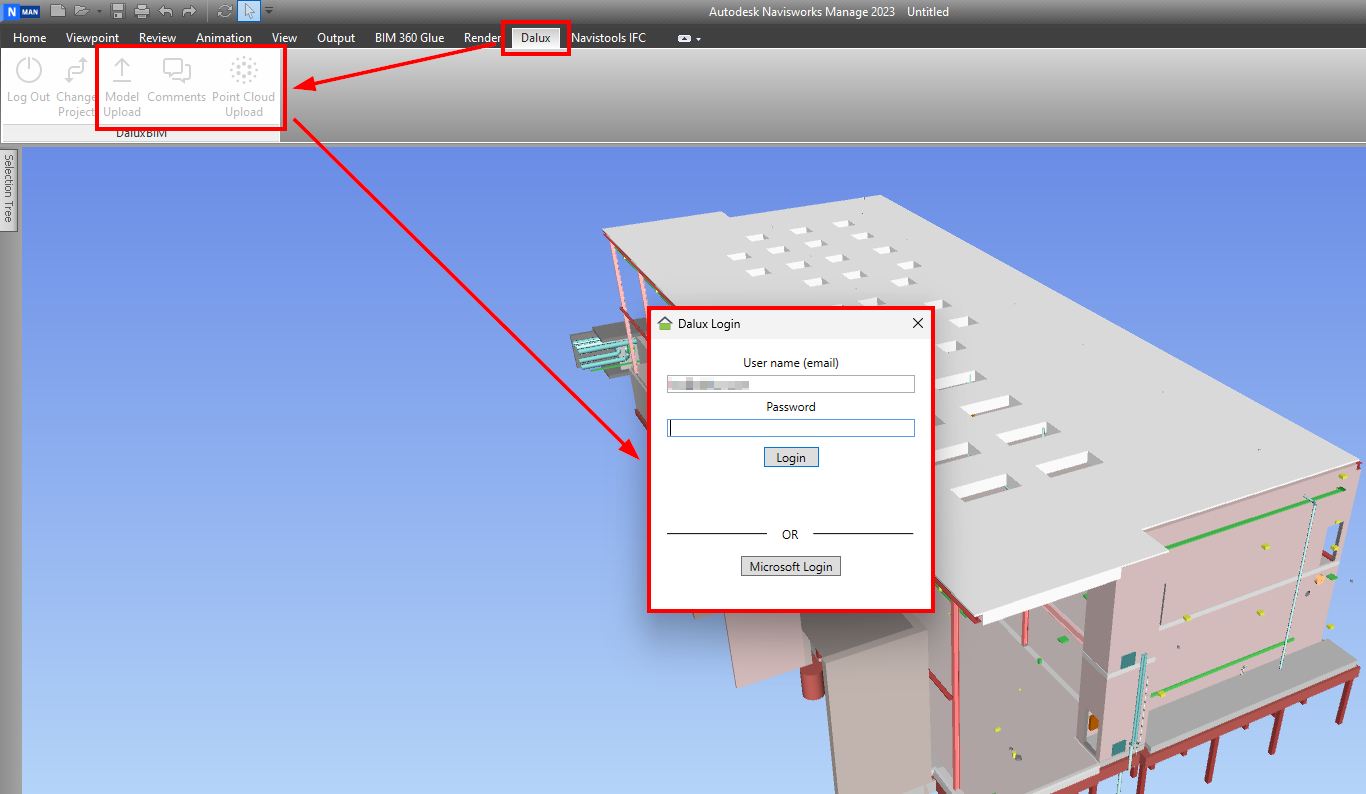

Du finder Dalux pluginet i værktøjslinjen under Dalux-fanen. Hvis du klikker enten på Model Upload, Comments, eller Point Cloud Upload, vil du blive bedt om at logge ind på din Dalux-konto. Log ind på din konto med dine Dalux-legitimationsoplysninger:

Skift projekt

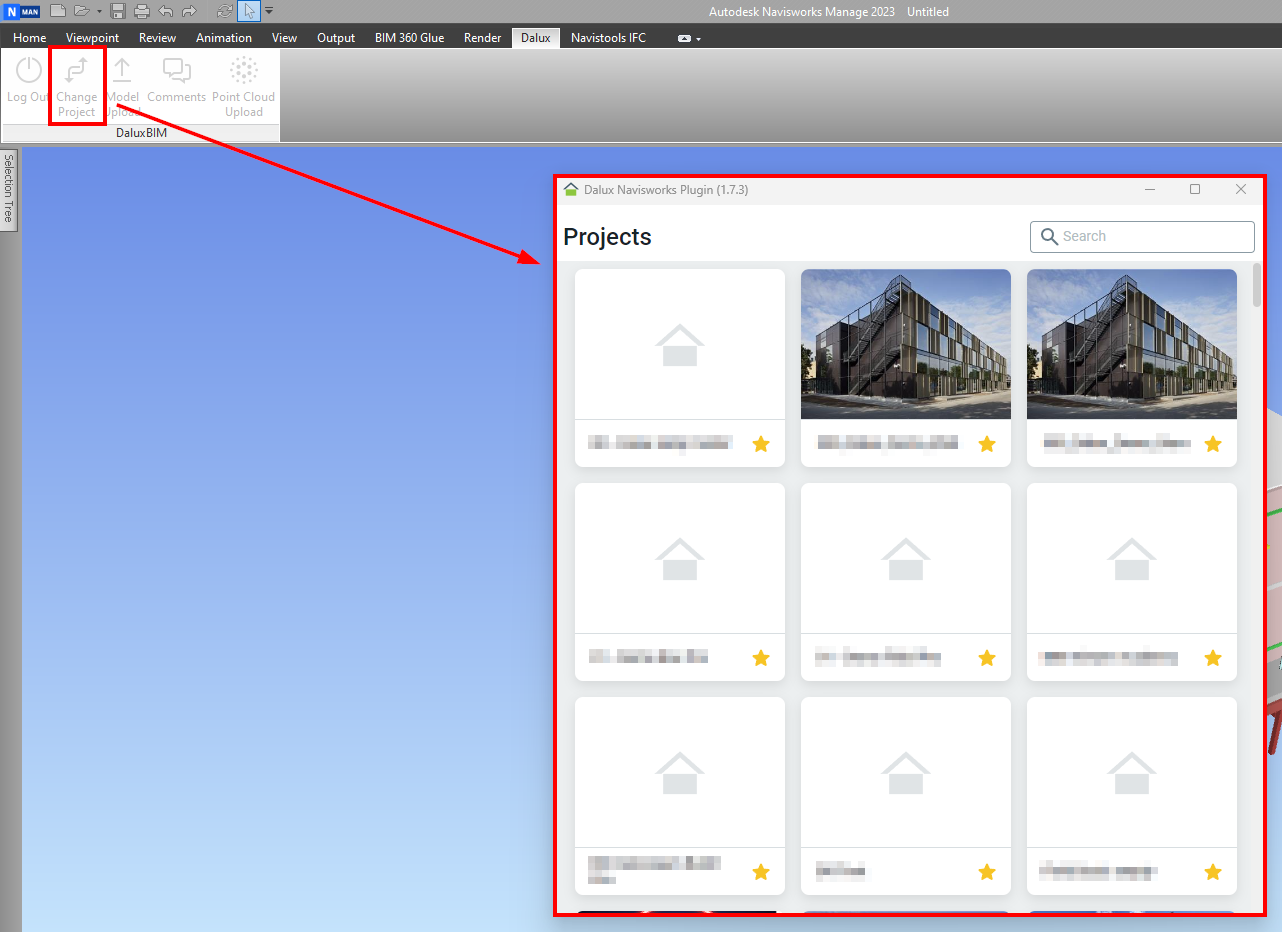

Hvis du har adgang til flere Dalux-projekter, kan du vælge det projekt, du aktuelt arbejder på ved at klikke på Change project.

Sådan bruges pluginen

Opret nye kommentarer

Ved at klikke på Comments giver pluginet dig adgang til alle kommentarer, du har adgang til i dit Dalux-projekt.

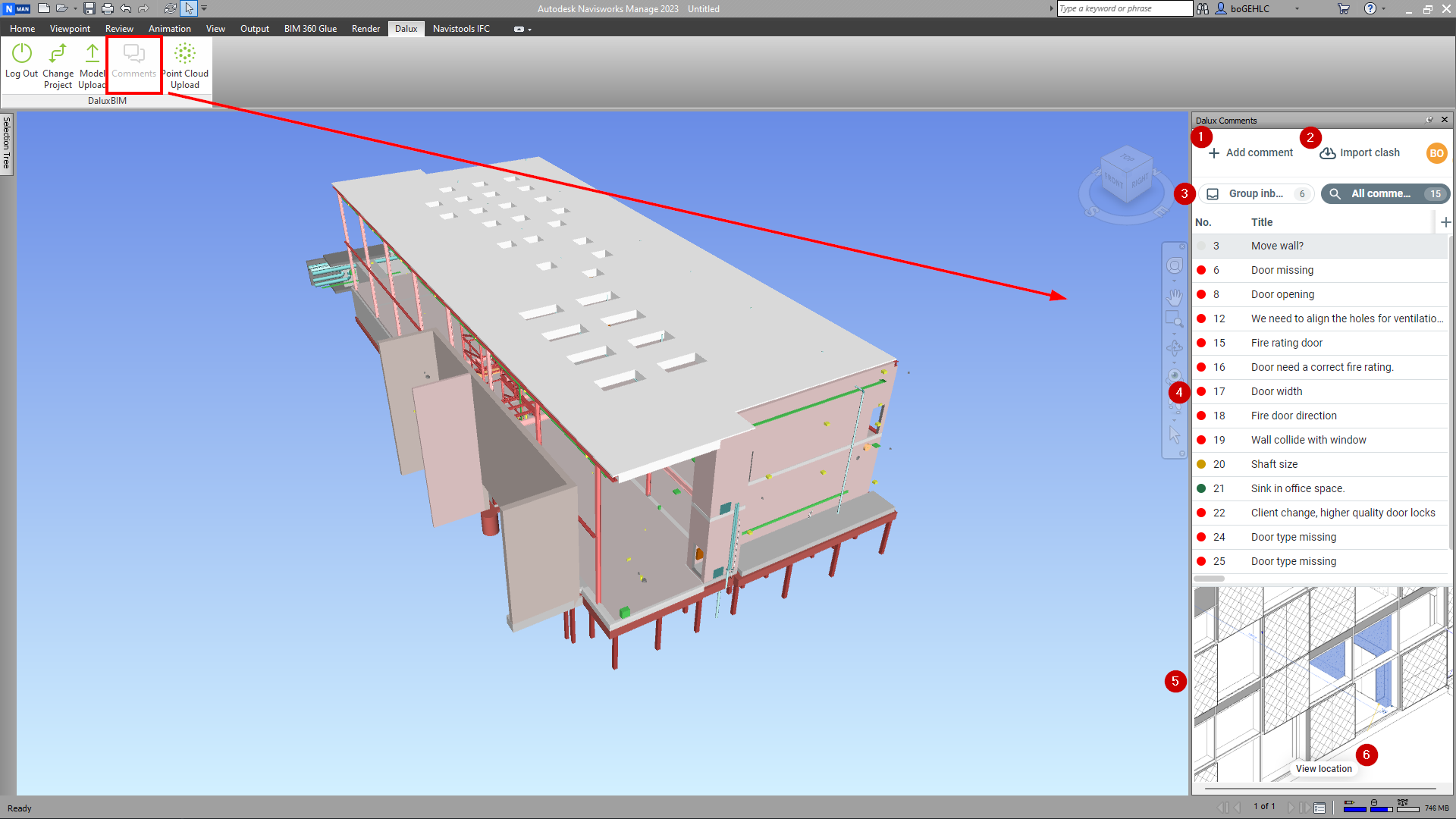

I denne visning kan du

1. Oprette en ny kommentar,
2. Importér kollisioner,
3. Skift mellem din Gruppeindbakke og Alle kommentarer,
4. Se og åbne alle kommentarer fra dit projekt,
5. Få en forhåndsvisning af den valgte kommentar, og
6. Hop direkte til placeringen af den valgte kommentar, hvis den blev oprettet i 3D.

For at oprette en ny kommentar, vælg Tilføj kommentar og opret en ny kommentar, som du ville gøre direkte i Dalux. Vælg en type, kommunikationskanal, ansvar og andre oplysninger:

Vis og rediger kommentarer

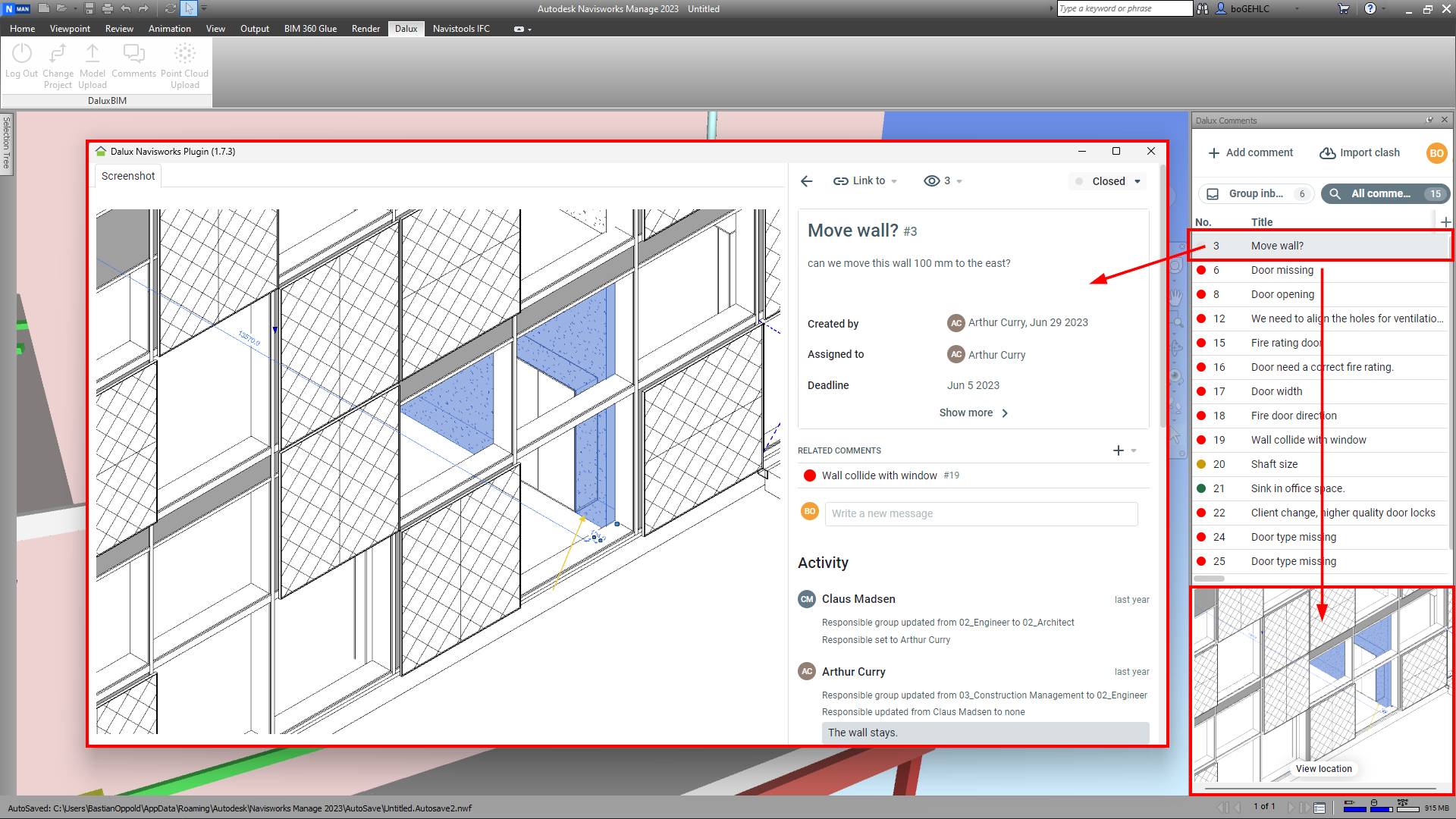

For at se eksisterende kommentarer, kan du vælge din Gruppeindbakke eller Alle kommentarer og vælge kommentaren. Du vil se en forhåndsvisning nederst. For at åbne kommentaren i fuld skærm og vise alle informationerne, der følger med forhåndsvisningen, dobbeltklik blot på kommentaren i listen.

I dette vindue kan du redigere eller svare på den kommentar, og endda afslutte den, hvis manglen er løst, og du har ret til det.

Klik på 'Vis lokation' i forhåndsvisningen for at hoppe direkte til elementet. Dette fungerer kun, hvis Dalux kan finde de markerede elementer i modellen, der i øjeblikket er åbnet i Navisworks.

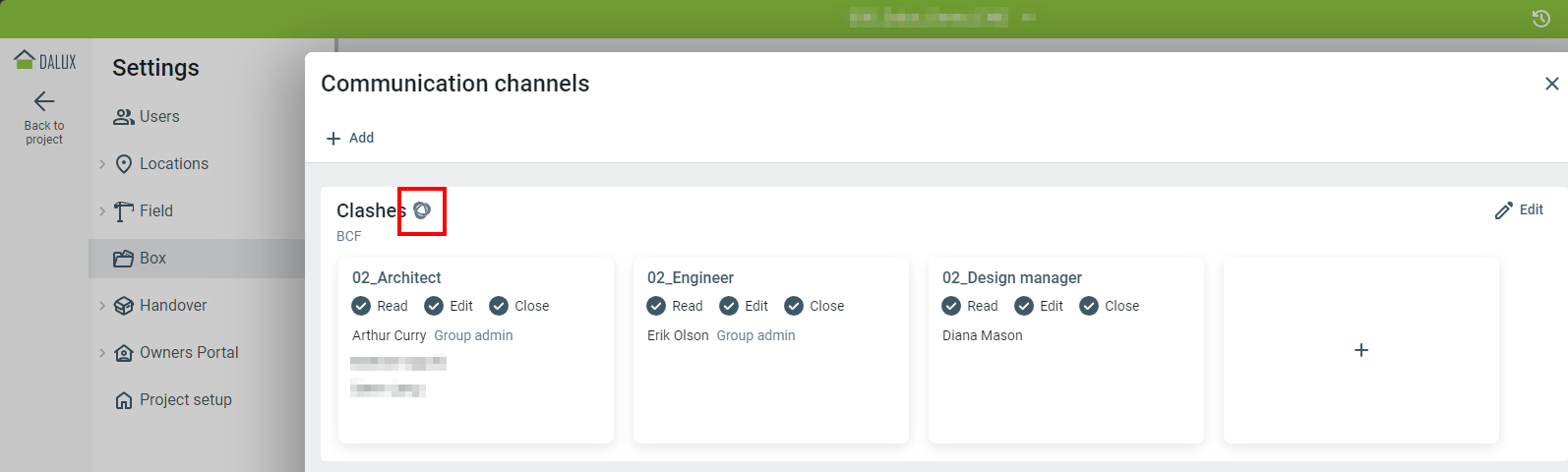

Importér kollisioner

Hvis du kører tests, f.eks. kollisioner, på dine modeller i Navisworks, kan du uploade de resulterende mangler direkte til Dalux og koordinere dem med de ansvarlige designere. For at gøre dette, klik på

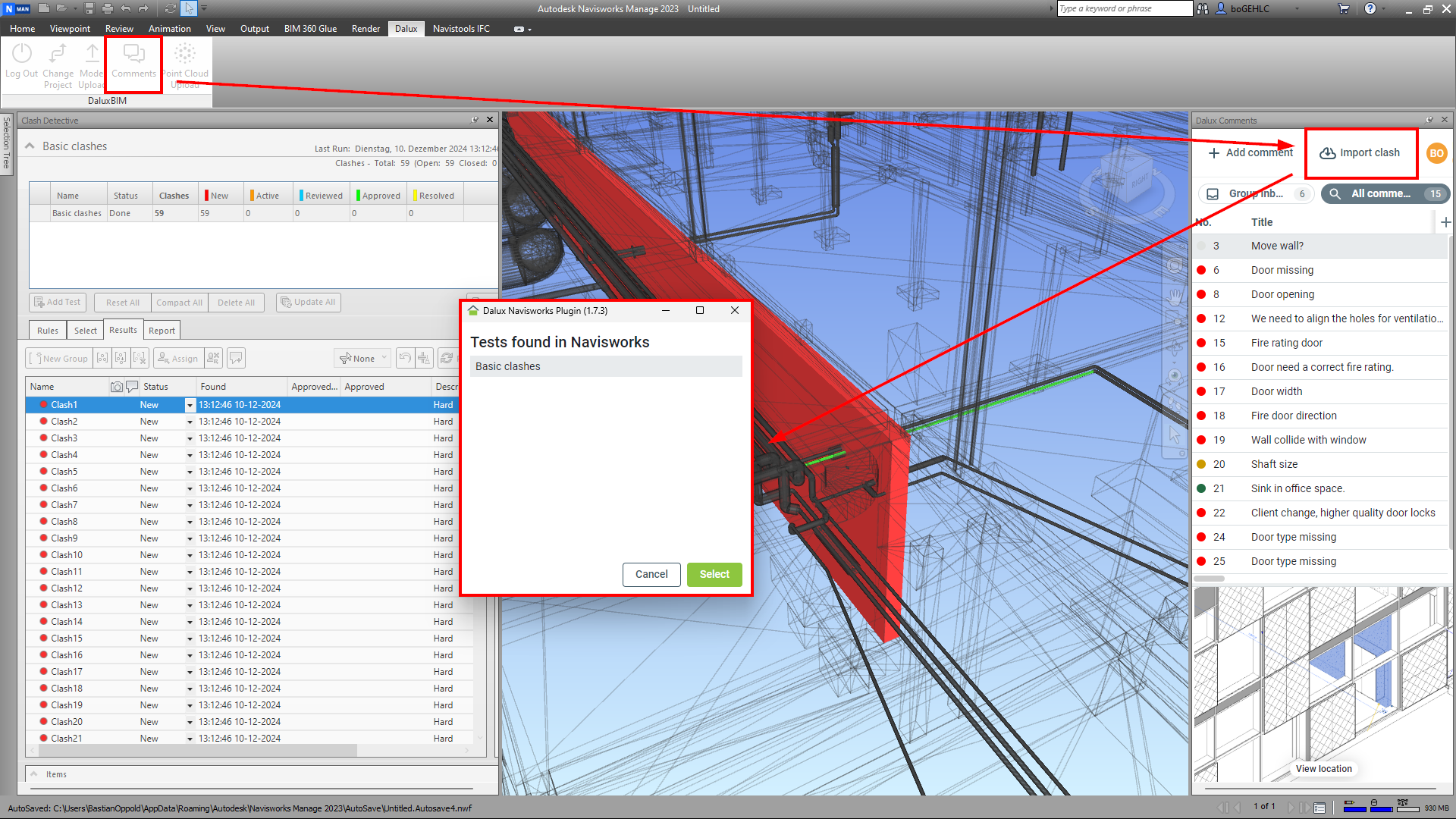

KommentarerImportér kollisionVælg din test.

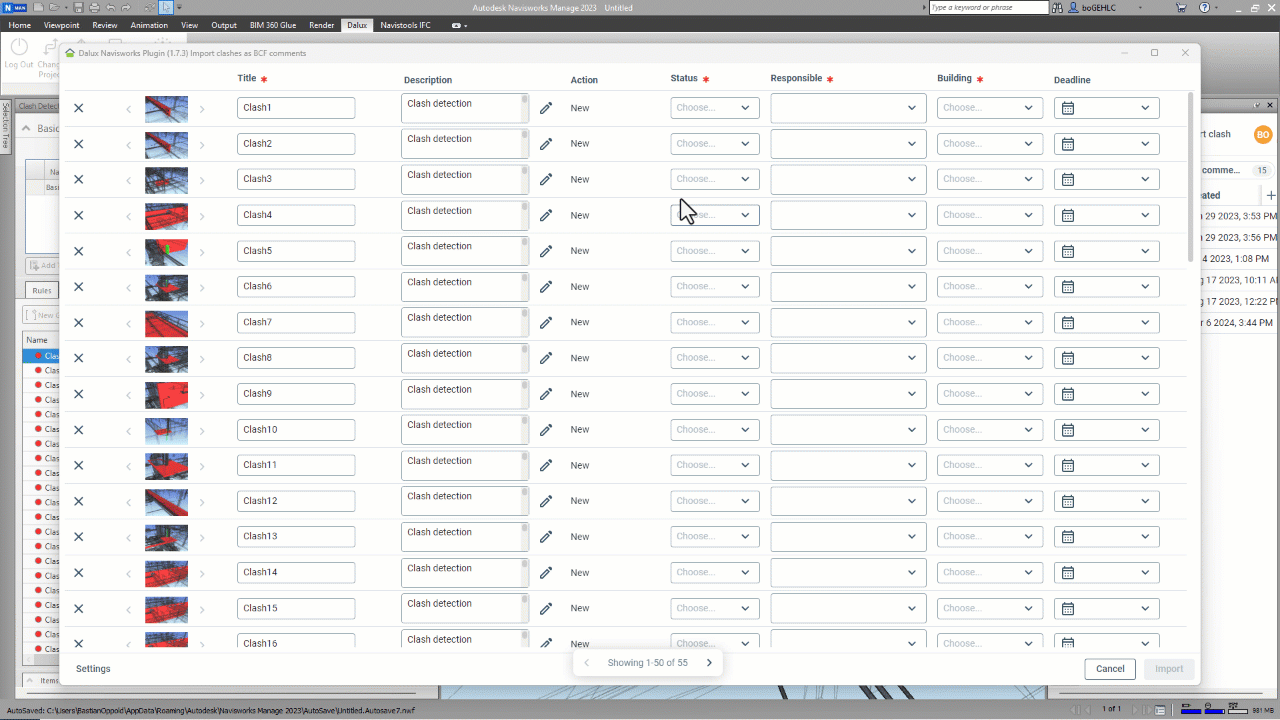

Pluginet vil behandle problemer og give dig mulighed for at udfylde informationen ligesom når du opretter kommentarer.

For at gøre det nemmere at redigere alle problmer på én gang, kan du sætte en værdi i et af datafelterne og trække den grønne markør nedad nederst til højre for det valgte felt.

Alternativt kan du kortlægge værdier, hvis de er de samme for alle mangler.

Gå til 'Opsætning' og vælg hvilken Dalux-værdi du vil mappe med hvilken Navisworks-værdi. Klik på 'Gem' for at sætte denne værdi for alle problemer.

Kollisioner, der ikke tidligere er uploadet via pluginet, oprettes nye i Dalux. Hvis du opdaterer allerede eksisterende kollisioner, vil Dalux registrere dette og opdatere kommentarerne tilsvarende i stedet for at oprette nye kommentarer.

Upload punktskyer

Du kan også bruge Navisworks-pluginet til at uploade punktskyer til dit Dalux-projekt. For at gøre dette, klik på Point Cloud Upload.

Derefter følger du disse trin:

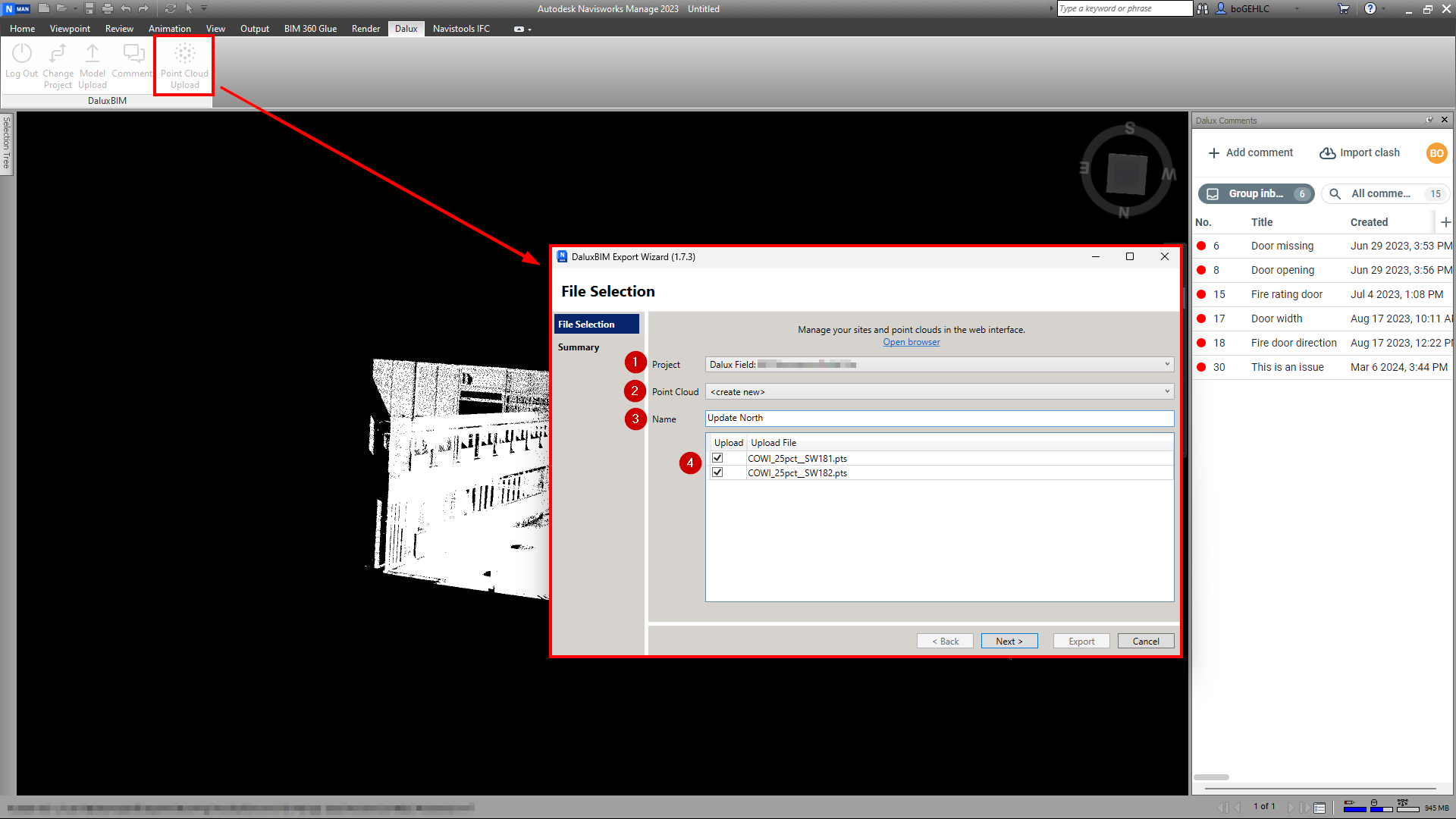

1. Projekt: Vælg, i hvilket projekt du vil uploade punktskyen.
2. Punktsky: Vælg enten at tilføje en ny punktsky eller erstatte en eksisterende.
3. Navn: Hvis du vil tilføje en ny punktsky, vælg et navn til den.
4. Vælg de filer, du vil uploade som en ny punktsky.
5. Næste
6. Resumé: Kontroller om dine indstillinger er korrekte.
7. Eksportér

Bemærk, at der med hver upload oprettes præcis én punktsky. Hvis du har valgt flere filer, vil de blive flettet til én punktsky i Dalux.

Efter at filerne er behandlet af Dalux, kan du se dem i browseren eller i Dalux Desktop App når som helst.
