I denne artikel kan du læse om BIM-datafiler og hvordan du bruger dem i Dalux.

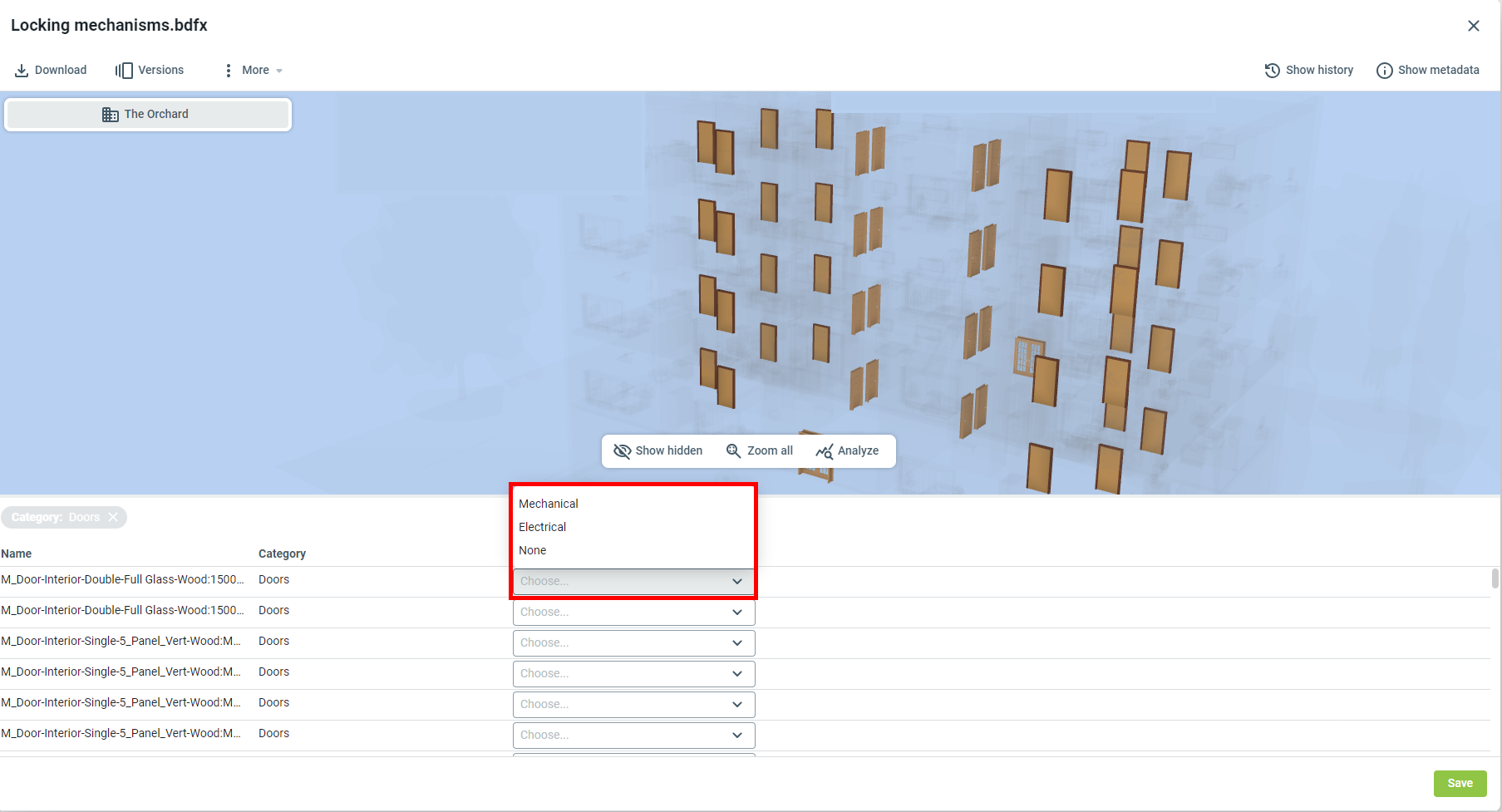

Med BIM-datafiler kan du tilføje egenskaber og egenskabsværdier til BIM-modeller i Dalux uden behov for eksternt software. Dette giver forskellige parter i projektet mulighed for at tilføje information på modelobjekter, f.eks. brandklassifikationer/specifikationer direkte i Dalux.
Sådan opretter du en BIM-datafil
Brugerrettigheder
BIM-datafiler kan oprettes af projektadministratorer og projektplanlægningsansvarlige. De er kun tilgængelige i Dalux Box Pro. BIM-datafiler behøver ikke at blive aktiveret.
For at tilføje egenskabsværdier til en BIM-datafil, skal du have 'Skrive'-brugerrettigheder i den mappe, hvor filen er gemt.

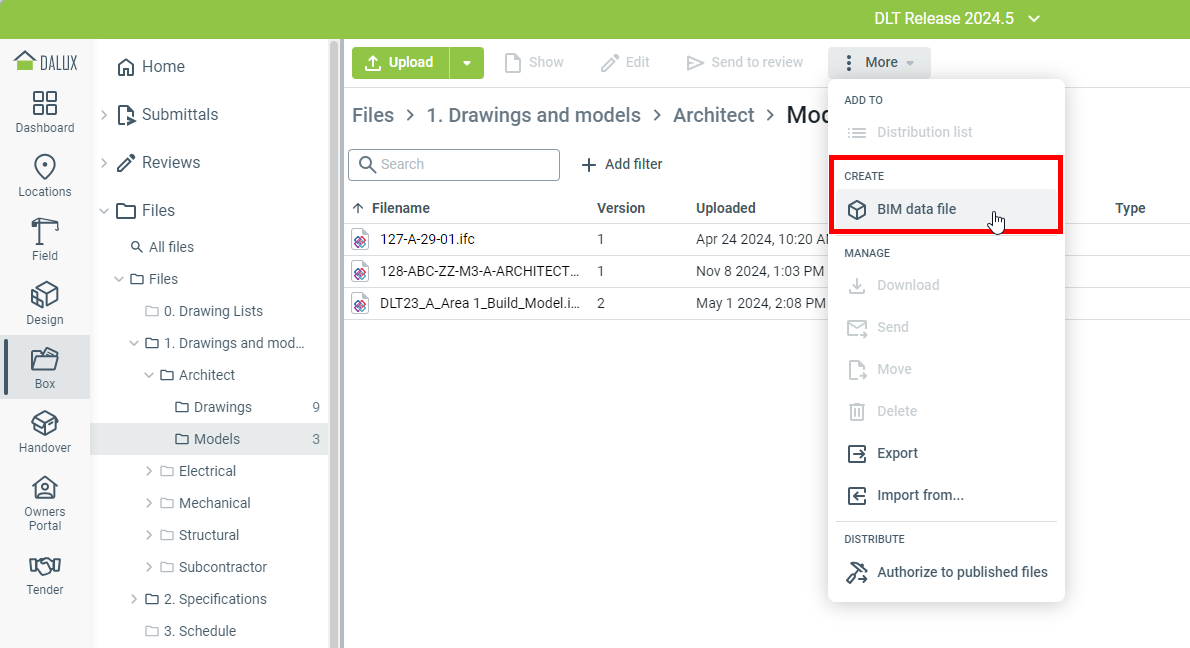

For at oprette en BIM-datafil, gå til:Box
Alle filer eller en specifik mappe
Mere
BIM-datafil.
Teknisk information
Du kan kun oprette en BIM-datafil hvis:
- Din bygning er publiceret til Lokationer
- Din bygning har 3D-model(ler)
Hvis du bruger foreskrevne filnavnsskabeloner, skal navnet på BIM-datafilen matche kravene til filnavnsskabelonen.
Giv filen et navn, og vælg hvilken mappe filen skal gemmes i. Hvis du opretter en BIM-datafil fra en specifik mappe, vil BIM-datafilen automatisk blive gemt i denne mappe.
Et nyt vindue vil dukke op, hvor du vælger hvilken bygning, du opretter BIM-datafilen til. Når en bygning er valgt, vil dine 3D-modeller blive vist.
Tilføjelse af filtre og egenskaber til en BIM-datafil

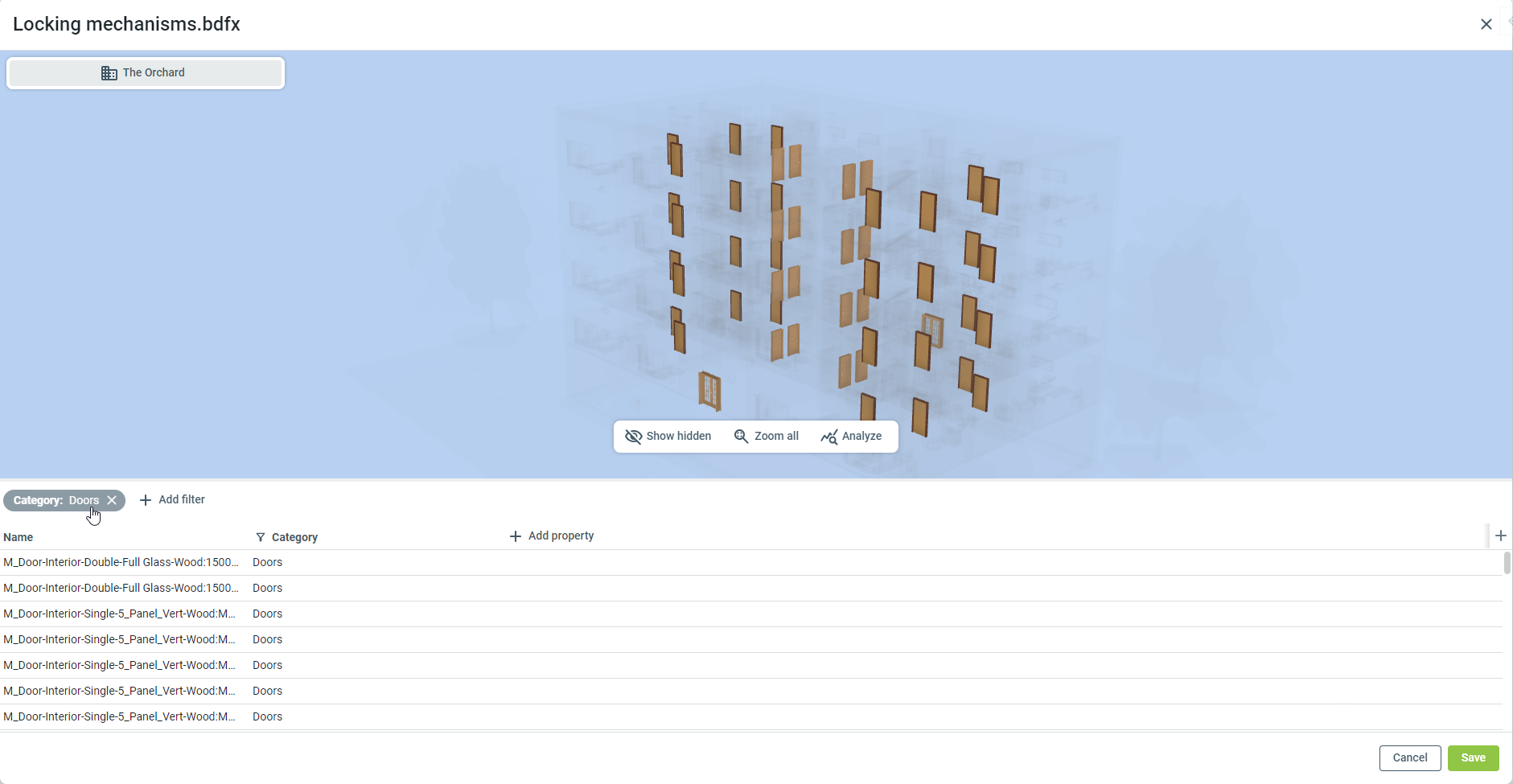

Du kan bruge filtre til at indsnævre, hvilke elementer i modellen du vil tilføje en egenskab til. Filteret gemmes i BIM-datafilen.
Hvis du vil lære mere om brugen af filtre i Lokationer, kan du læse denne artikel: Filtre og visualisering i Lokationer.

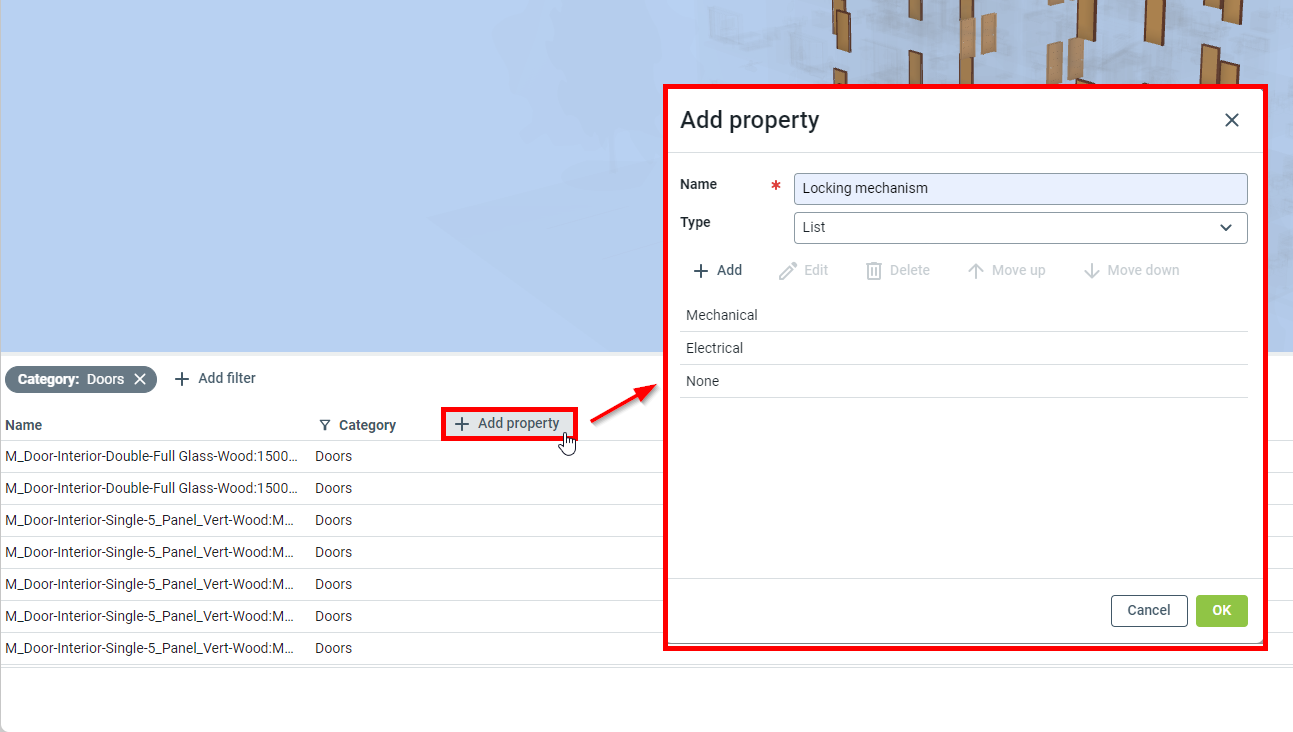

Klik på Tilføj egenskab i listen for at begynde at tilføje en ny egenskab.
Når du tilføjer en egenskab, skal du først give den et navn og derefter vælge, hvilken type egenskaben skal have. Du kan vælge mellem:
- Tekst: Et tekstfelt til uspecificeret brugerdefineret tekst.
- Nummer: Kun for numre. Du skriver enten heltal eller decimaler. Når du bruger nummertypen, kan du også tilføje en enhed.
- Liste: En forudindstillet liste af værdier at vælge fra. Kun én værdi kan vælges fra listen for hvert objekt.
Efter at have tilføjet mindst én egenskab, er BIM-datafilen nu klar til at blive udfyldt. Klik på 'Gem' for at gemme dine ændringer.
Teknisk information
Når egenskaber er blevet tilføjet til BIM-datafilen og du klikker 'Gem', kan du ikke tilføje, redigere eller fjerne egenskaber fra filen - kun ændre egenskabsværdierne. Hvis du har brug for flere egenskaber, skal du oprette en ny fil.
Når du gemmer BIM-datafilen, skal filen behandles før dataene er synlige i Lokationer.
Sådan tilføjes egenskabsværdier til en BIM-datafil
Brugerrettigheder
For at tilføje egenskabsværdier til en BIM-datafil, skal du have 'Skrive'-brugerrettigheder i den mappe, hvor filen er gemt. Projektadministratorer og projektplanlægningsansvarlige kan også tilføje egenskabsværdier til BIM-datafilen.
For at begynde at tilføje egenskabsværdier til en BIM-datafil, skal du først finde filen i Box.
Vælg filen og dobbeltklik eller klik Vis for at åbne den.

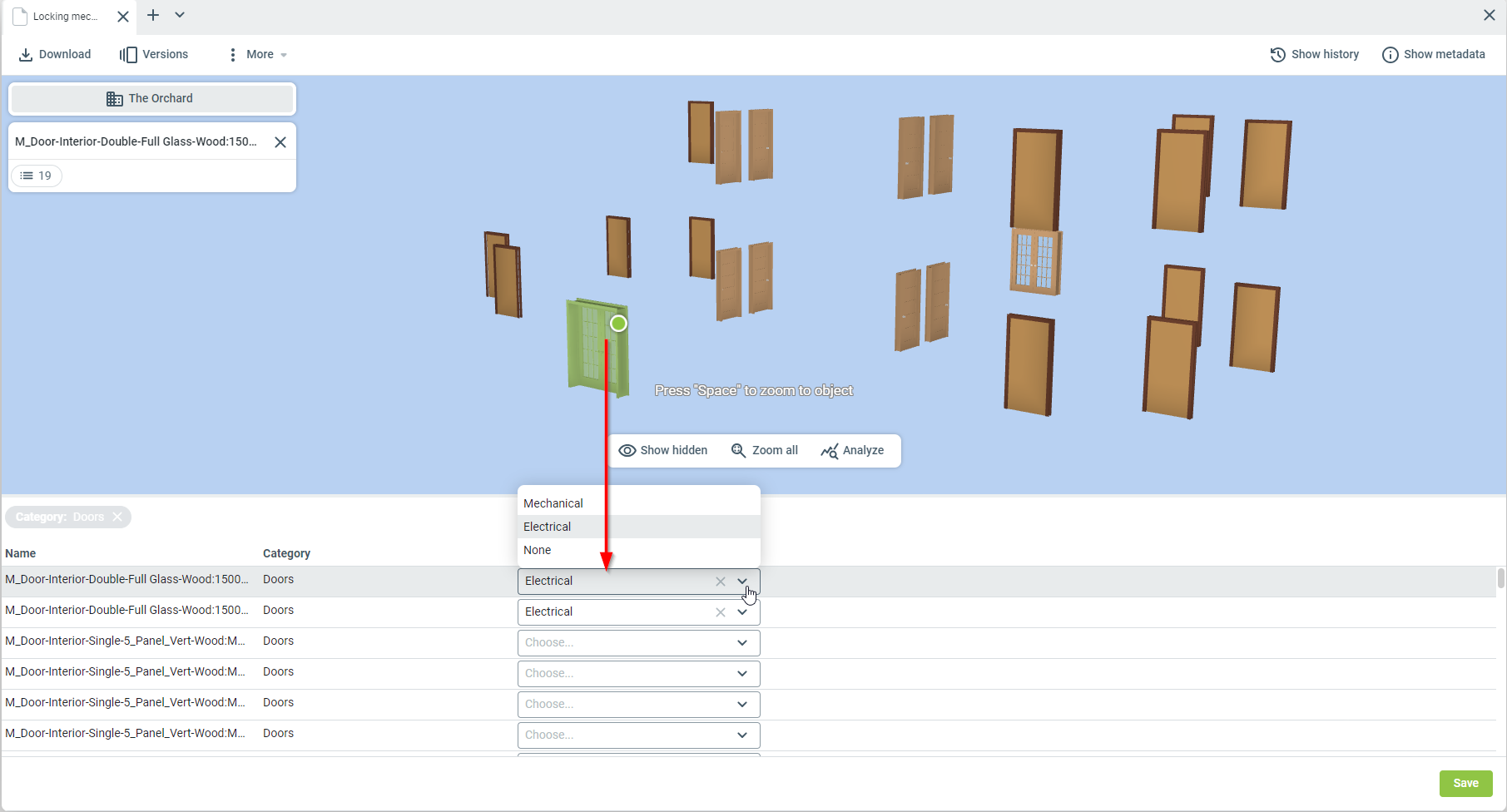

Når du klikker på et objekt i BIM-vieweren, vil det tilsvarende objekt i listevisningen blive fremhævet. Hvis du klikker på en linje i listevisningen, vil BIM-vieweren automatisk fremhæve og zoome ind på det tilsvarende objekt.
Du kan udfylde egenskabsværdierne ved at skrive dine værdier (for tekst og numre) eller ved at vælge værdien fra den foruddefinerede liste.
Når du har tilføjet egenskabsværdierne, husk at klikke 'Gem'.
Bemærk
Når du gemmer en BIM-datafil skal den behandles, før dataene er tilgængelige i Lokationer. Det kan tage et kort øjeblik, før disse ændringer er tilgængelige. Hvis du ikke ser dine ændringer, vent et stykke tid og prøv igen senere.

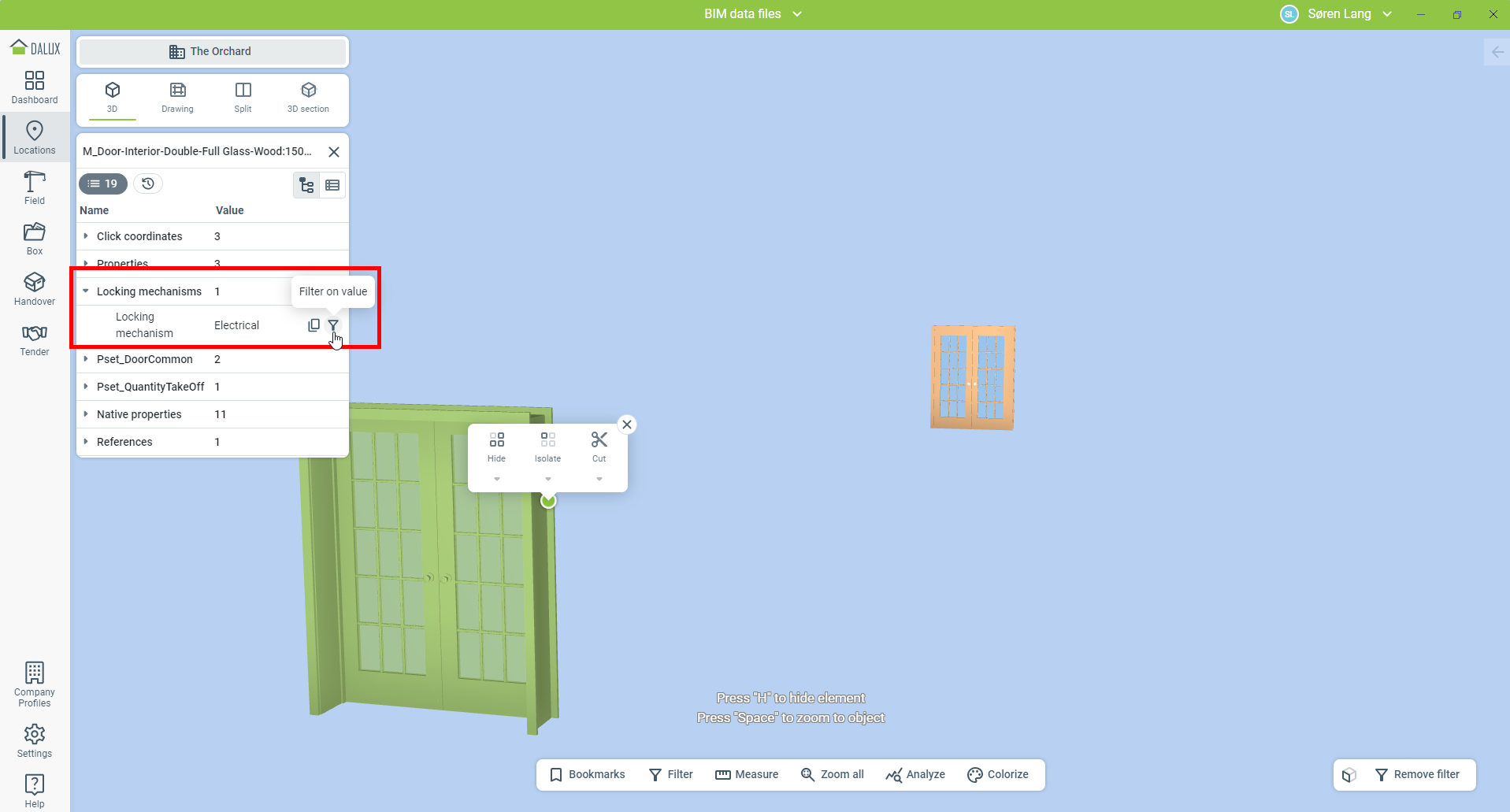

Når filen er blevet behandlet, kan du se egenskaberne og værdierne i Lokationer. Du kan søge og bruge filtre for BIM-datafilens egenskaber, ligesom andre egenskaber i din model.
Læs mere
Hvis du vil lære mere om brugen af filtre i Lokationer, kan du læse denne artikel: Filtre og visualisering i Lokationer.
