Naviger i Lokationer på desktop

Denne artikel viser, hvordan man navigerer i modeller og tegninger på Dalux desktop. At lære, hvordan man bedst bevæger sig rundt i din 3D-model, vil hjælpe dig med hurtigt at finde de informationer, du søger.

Vi anbefaler at bruge Dalux desktop app, når du arbejder med komplekse modeller, da det gør det muligt for din computer, at bruge flere ressourcer end en webbrowser.

Hvis du bruger Dalux på mobil, kan du lære at navigere i 3D i denne artikel: Naviger i Lokationer på mobil.

Sådan får du adgang til og navigerer i tegninger i Lokationer

For at få adgang til dine 3D-modeller på projektet skal du starte med at gå til Lokationer i sidepanelet.

Dalux vil automatisk åbne BIM vieweren i den sidst brugte visning.

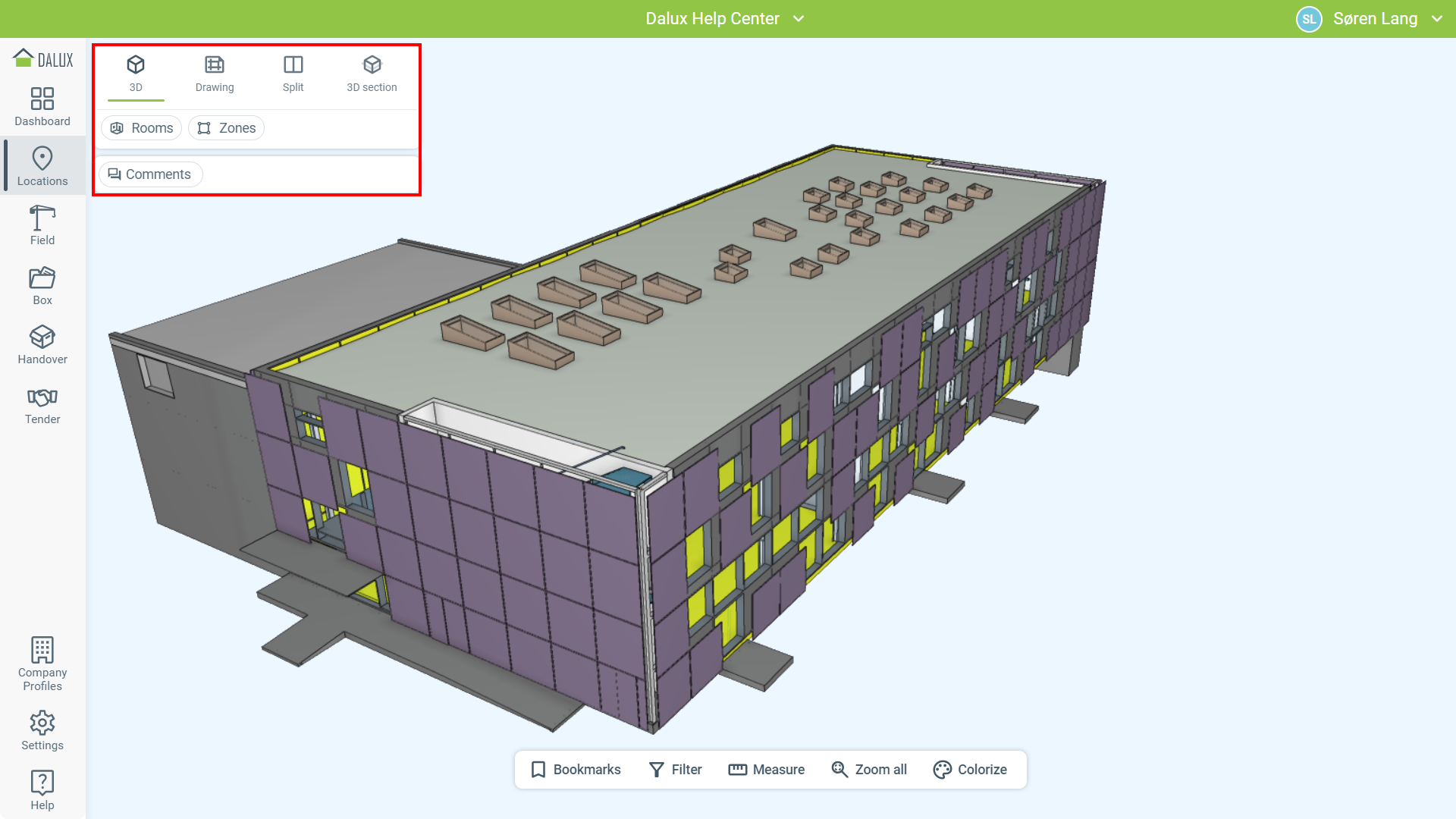

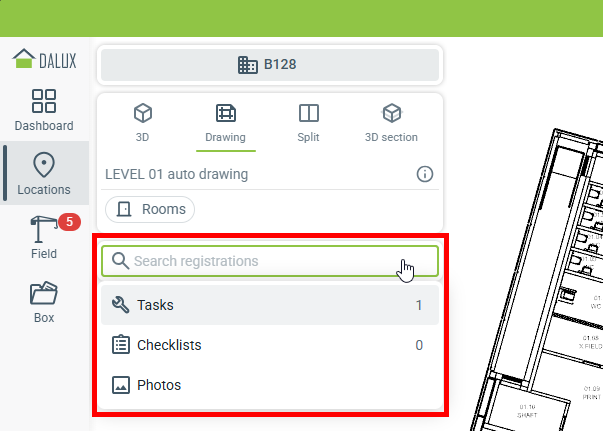

I værktøjslinjen kan du skifte mellem de forskellige visninger:

• 3D - Fuld skærm 3D-navigation som tillader bevægelser i alle akser
• Tegning - 2D visning for tegninger tilføjet til bygningen
• Split - En splitvisning mellem 3D og 2D, hvor du kan bruge 2D-tegningen til at bevæge dig rundt i 3D
• 3D-snit - En 3D-visning med et automatisk snit baseret på dine etager eller vertikale placeret tegninger i modellen

Visningerne er dækket i detaljer herunder.

Brug af 3D-visning

3D-visningen er en fuld visning, der gør det muligt at bevæge sig frit rundt i modellen. Denne visning er nyttig til at indsamle information fra elementer i modellen, eller til at tilføje kommentarer i 3D.

Når man bevæger sig rundt i 3D, ved brug af musen, tastaturet eller en kombination af begge dele.

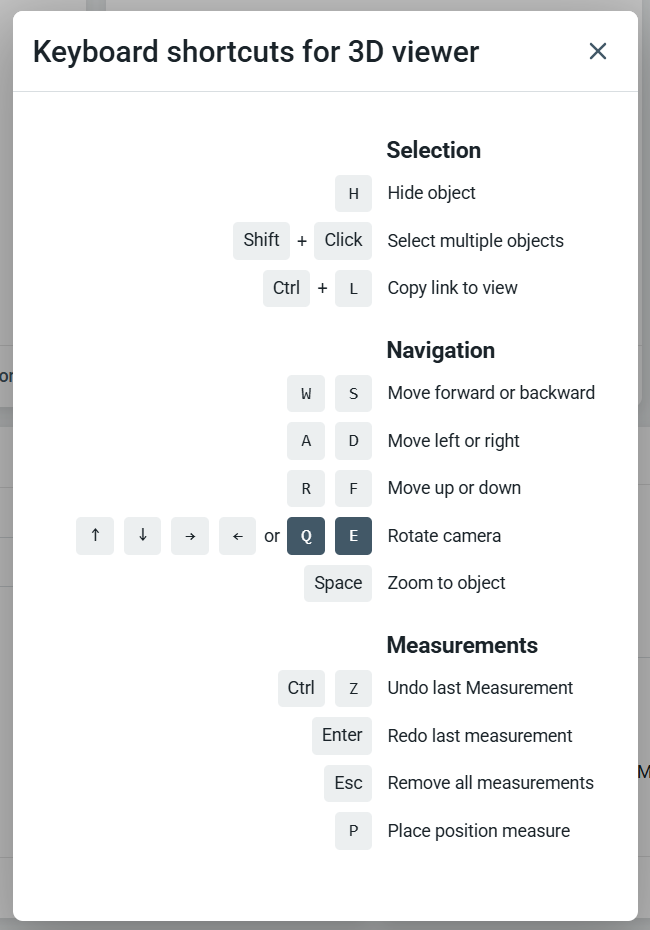

Du kan se nogle nyttige genveje ved at klikke på dit navn øverst til højre og derefter Tastaturgenveje.

Det anbefales at blive bekendt med disse genveje, da de vil hjælpe, når du bevæger dig rundt i modellen. Du kan også bruge din mus til at bevæge kameraet over større afstande.

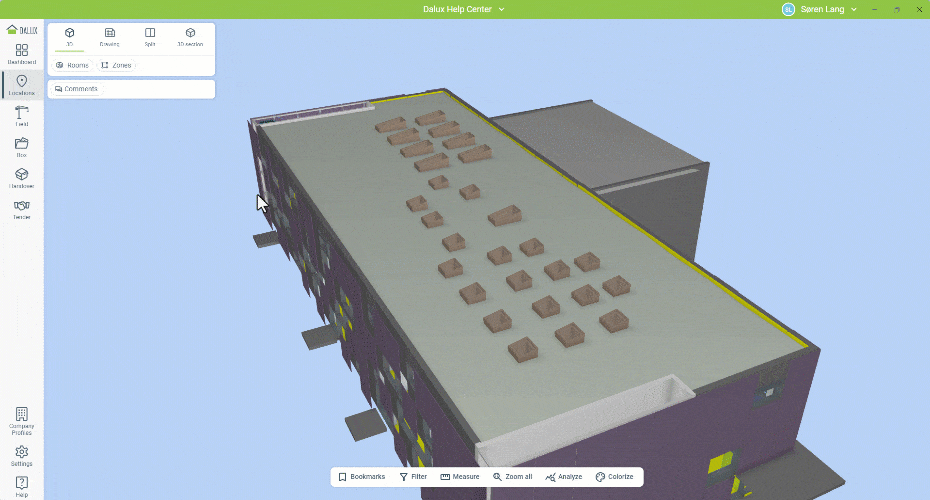

• Klik og hold venstre museknap nede og træk for at dreje kameraet
• Klik og hold højre eller midterste museknap nede og træk for at flytte kameraet
• Scroll med musehjulet for at zoome ind og ud

Mens du er i 3D-visningen kan du oprette Kommentarer, hvis funktionen er slået til, og du har de rette brugerrettigheder.

Du kan ikke oprette Field registreringer i 3D-visningen. Du skal bruge Splitvisningen. Dette skyldes, at lokationerne for registreringer skal være knyttet til en tegning.

Ved at bruge kombinationen af mus og tastatur i 3D kan du hurtigt navigere rundt i din model.

Brug af tegningsvisning

Tegningsvisningen er kun 2D og viser tegninger, der er tilføjet til etagerne i bygningen. Hvis du ikke har tegninger i bygningen, kan du bruge de automatiske etage-snittegninger baseret på højden af etagerne i din bygning.

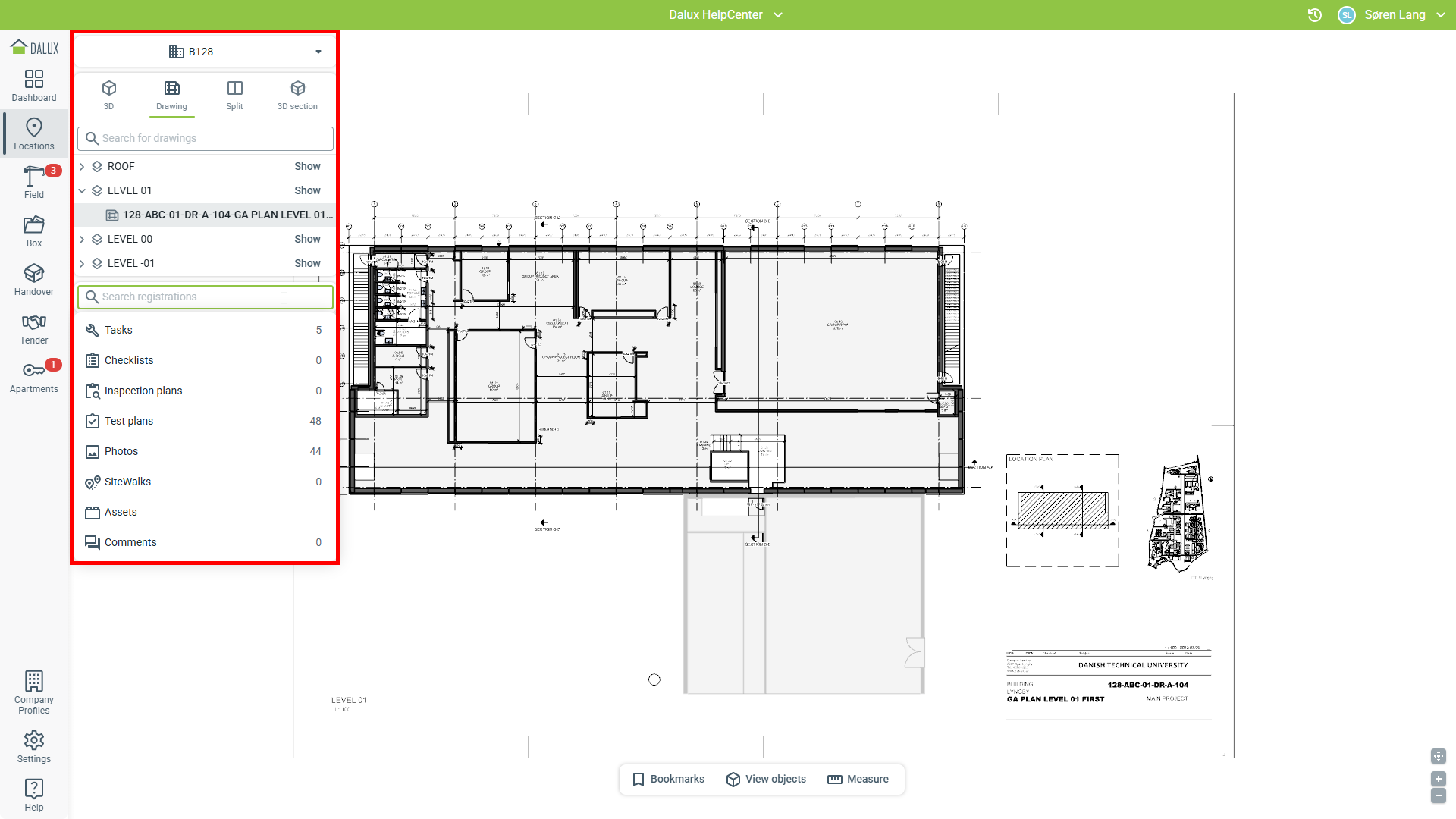

Tegning-visningen viser en 2D-tegning og en menu. I menuen kan du vælge, hvilken tegning der skal vises.

Etager angives med et -ikon. Hver etage kan indeholde flere tegninger. Ved at klikke på 'Vis' vil du automatisk springe til standardtegningen for etagen.

Hvis projektet bruger fag og underfag, vises de som mapper med -ikonet.

Når du kigger på en tegning i Lokationer, kan du:

• Klik og hold venstre museknap nede og træk for at bevæge dig rundt
• Scroll musehjulet for at zoome ind og ud (Du kan holde Ctrl nede for at zoome ind i mindre trin)

Hvis du klikker på tegningen, kan du springe til den lokation i 3D. Dette åbner Splitvisning.

Brug af splitvisning

Splitvisningen gør det nemt at bevæge sig rundt i 3D-modellen ved at klikke på 2D-tegningen. Mens du er i splitvisning, kan du stadig navigere rundt i 3D, men visningen er låst til den aktuelle etage. Dette betyder, at du ikke kan bevæge kameraet op eller ned.

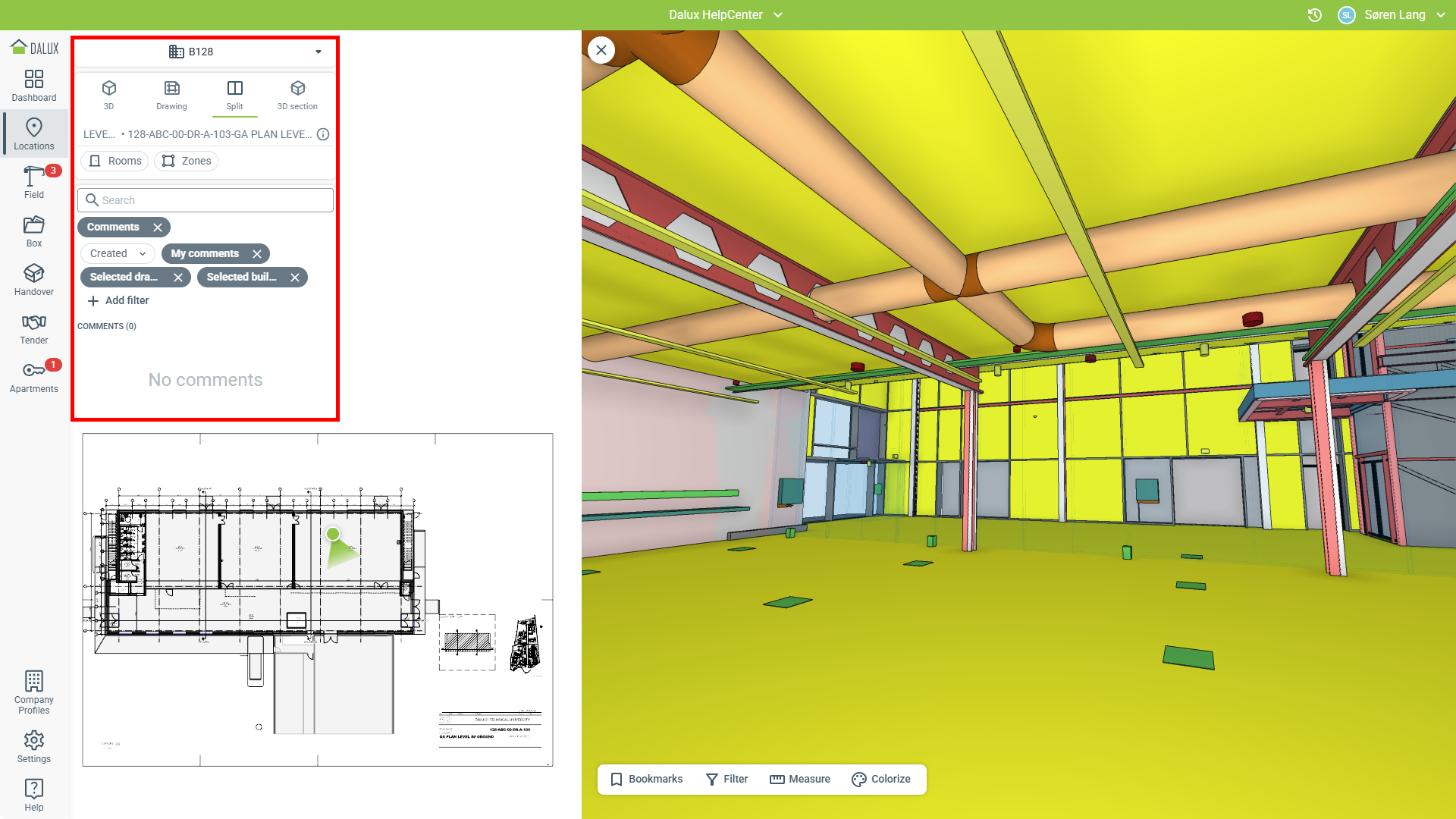

Du kan oprette Field registreringer i splitvisningen ved at klikke på objekter i modellen. Når du gør dette, gemmes 3D-lokationen i registreringen.

Ligesom i Tegning-visningen vælger du en tegning fra menuen.

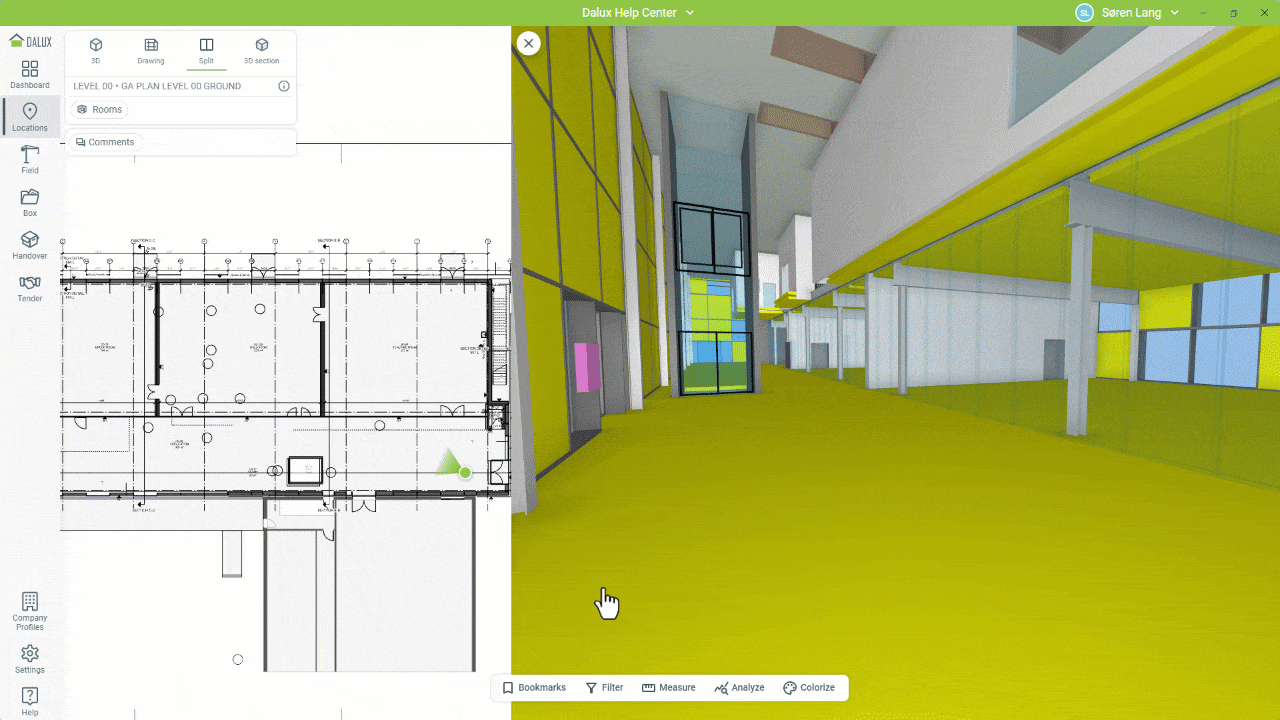

I Splitvisningen vil du se din aktuelle lokation markeret på tegningen som en grøn cirkel. Retningen for kameraet vises også.

I splitvisningen kan du bruge tegningsvindue til:

• Klik og hold venstre museknap nede og træk for at bevæge tegningen rundt
• Scroll musehjulet for at zoome ind og ud (Du kan holde Ctrl nede for at zoome ind i mindre trin)
• Klik på tegningen for at springe til 3D-visningen af denne lokation

I 3D-vinduet er tastaturgenvejene til 3D-navigation altid aktive (du kan ikke ændre højden for kameraet). Når man bevæger sig rundt i 3D, flyttes positionsmarkøren automatisk på tegningen.

Split visningen er god til at bevæge sig rundt på én etage i modellen og kræver mindre kompleks navigation i 3D.

Brug af 3D-snitvisning

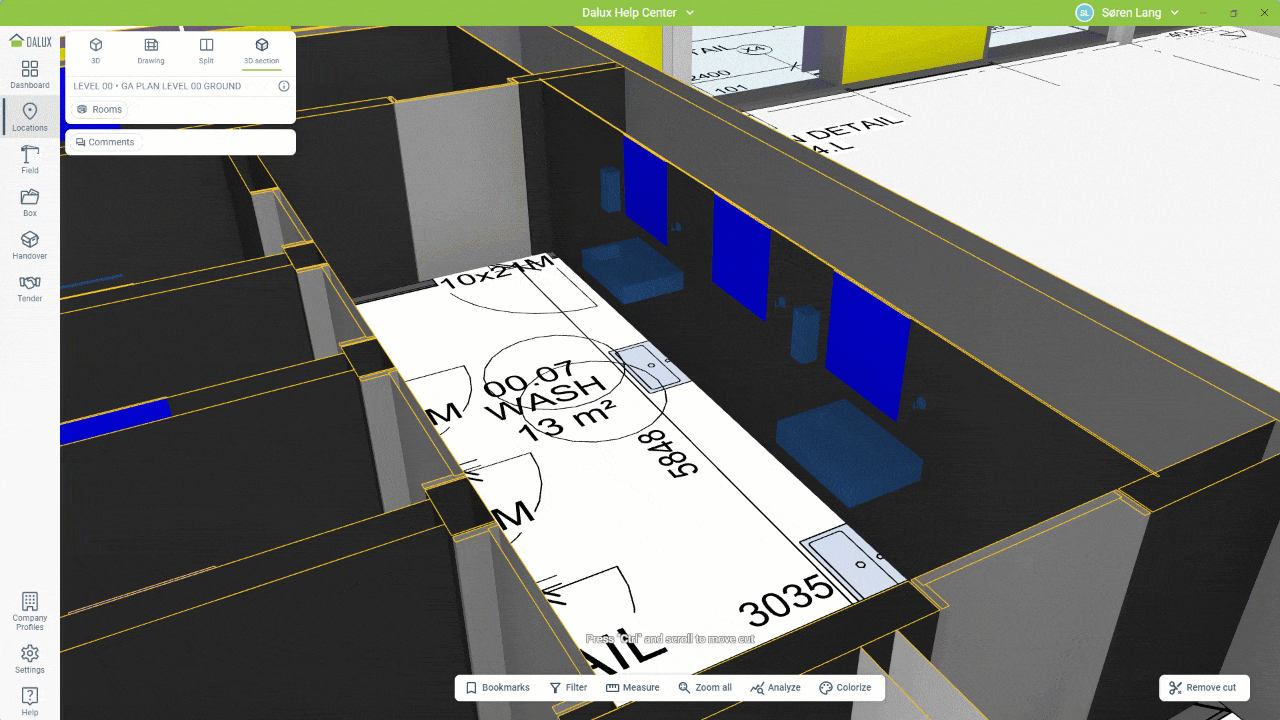

3D-snit-visningen anvender automatisk et snit og viser tegningen for en kombineret 2D- og 3D-visning. Dette fungerer for både etager og vertikalt placerede tegninger.

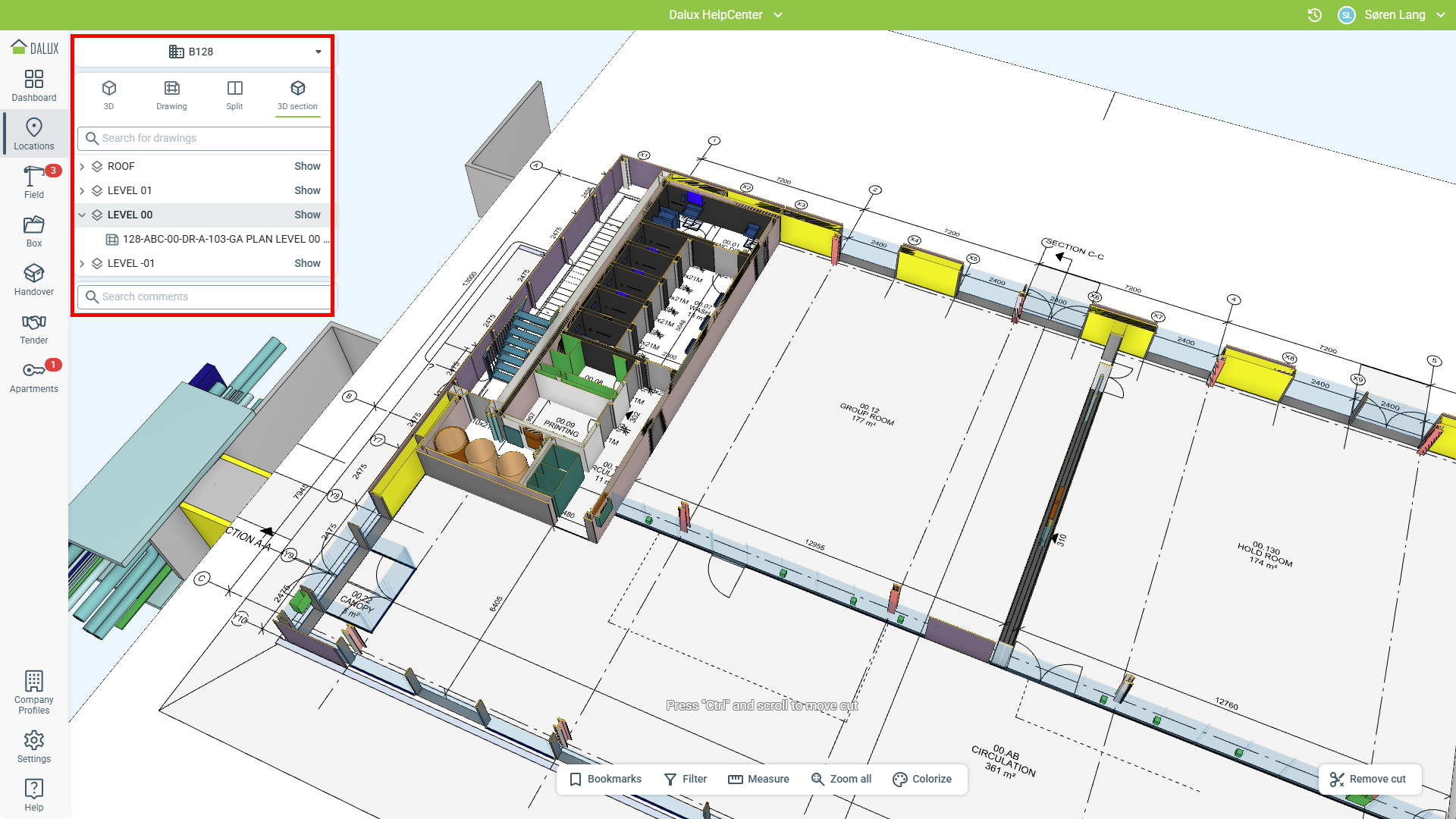

Tilsvarende til tegning- og splitvisningen skal du vælge, hvilken tegning der skal vises.

I denne visning er alle 3D-navigationsgenveje tilgængelige. Du kan:

• Hold Ctrl nede og scroll med musehjulet for at bevæge snittet op eller ned
• Klik på tegningen og skift gennemsigtighed eller skjul tegningen
• Klik på tegningen og tryk på mellemrumstasten for at zoome ud og se hele tegningen

Du kan fjerne snittet i nederste højre hjørne ved at klikke på Fjern snit.
