Filtre og visualisering i Lokationer

Denne artikel beskriver brug af filtre og farver i Lokationer for at visualisere forskellige data.

Filtre bruger egenskaber fra BIM-modellen og opdateres automatisk, når modellen revideres.

Vi dækker disse funktioner i artiklen:

• Filtre (personlige og gruppefiltre)
• Farvelæg
• Vis objekter

Sådan bruger du filtre

Filtre er kun tilgængelige for BIM-modellen og ikke tegninger. Du kan bruge Vis objekter til at oprette filtre på 2D-tegninger. Dette gennemgås nærmere nedenfor.

Alle brugere kan oprette personlige filtre, og gruppeadministratorer kan oprette gruppefiltre.

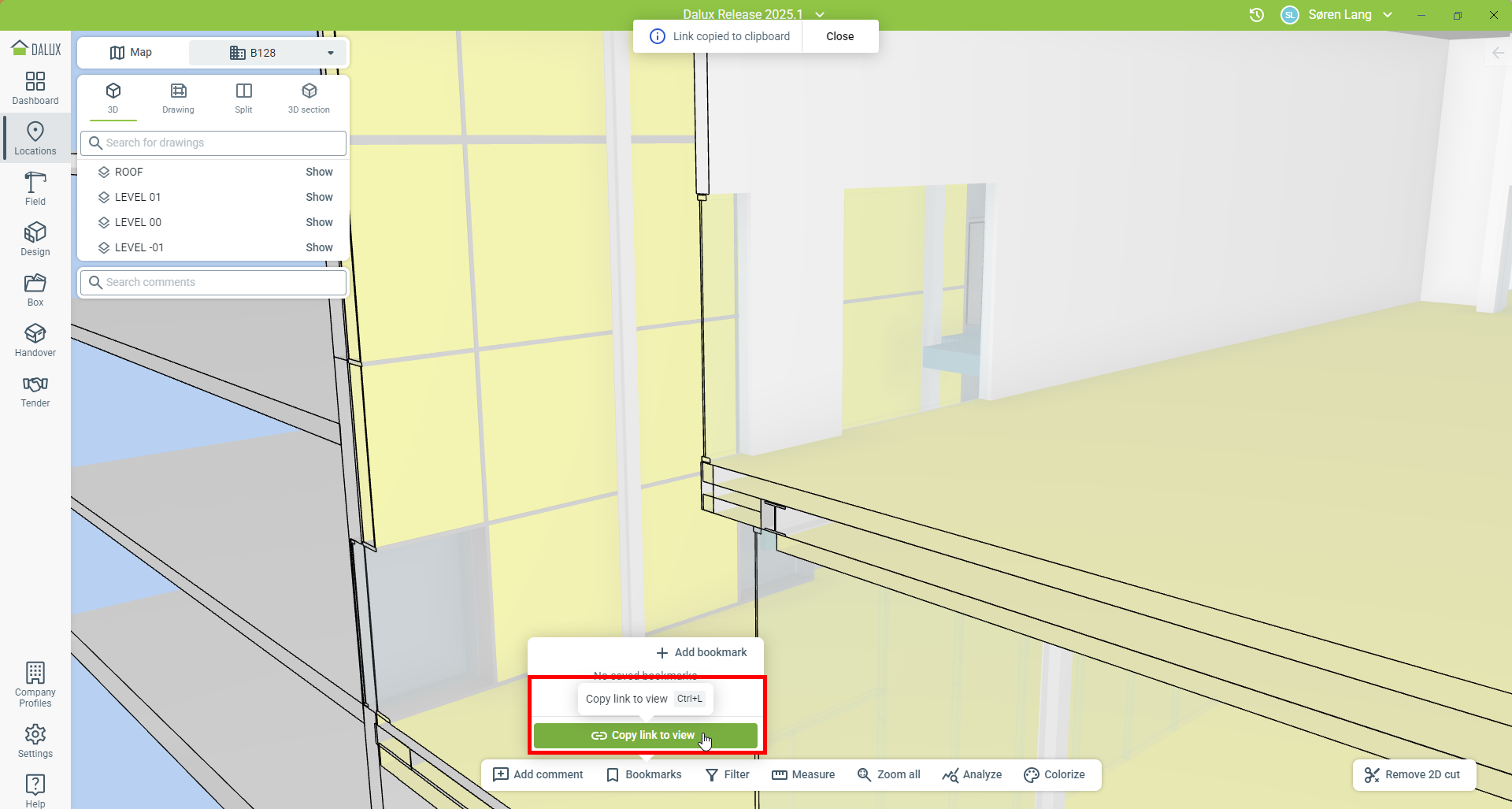

Start med at gå til Lokationer og åbn en BIM-model i en af 3D-visningerne. Alle filtre, du har adgang til, findes under Filter i værktøjslinjen.

Der er flere måder at oprette filtre, når du ser BIM-modellen.

• Opret et filter ved hjælp af Filter-knappen
• Opret et filter ved at klikke på et objekt i modellen

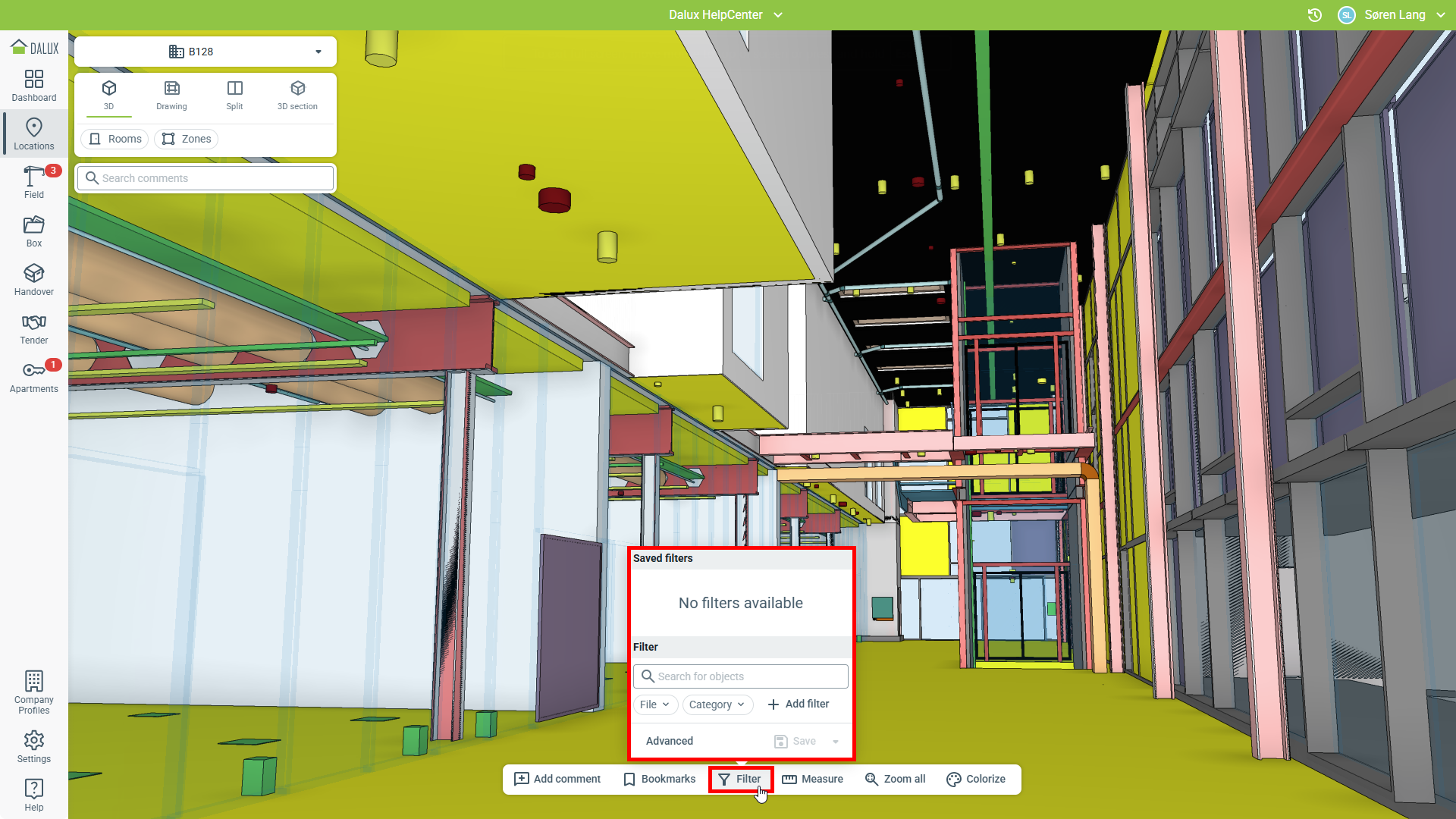

Når du klikker Filter, kan du søge med fritekst, tilføje et specifikt filter eller oprette et avanceret filter. Fil- og kategoriparametrene er altid tilgængelige med hurtig adgang.

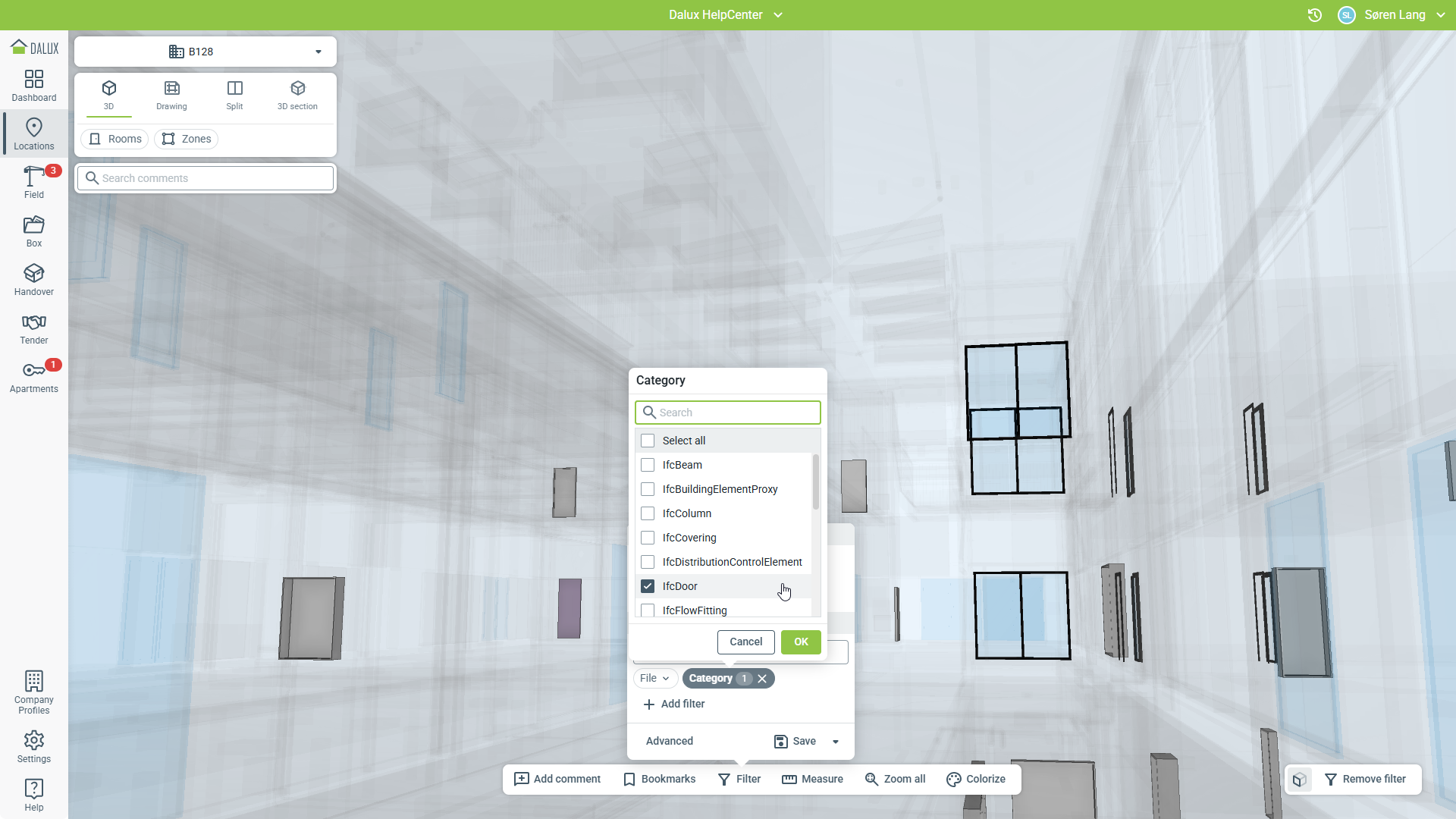

I dette eksempel opretter vi et filter for dørkategorien. Når du vælger en parameter til filteret, ændres 3D-visningen for at afspejle dit filter.

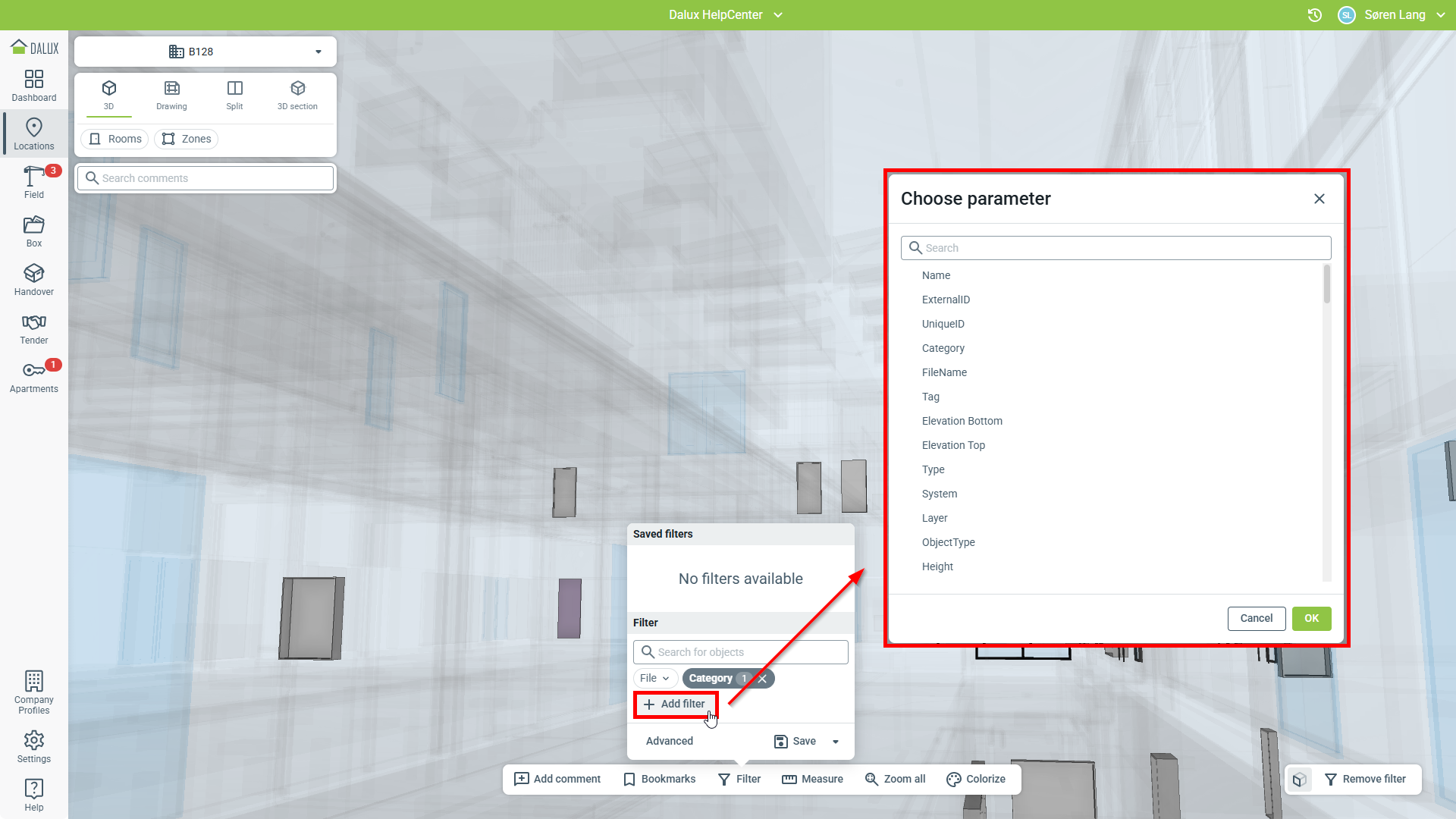

Du kan filtrere dine resultater endnu mere ved at tilføje flere parametre til det samme filter. Du kan gøre dette ved at klikke på Tilføj filter og vælge forskellige parametre. De tilgængelige parametre afhænger af din BIM-model.

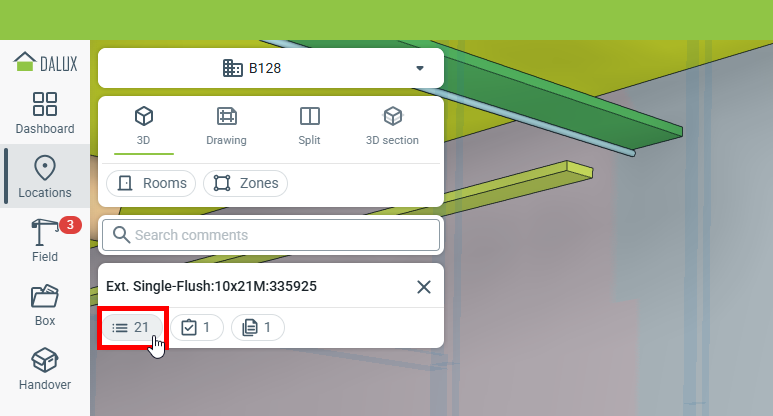

Du kan også hurtigt lave et filter ved at vælge et objekt i modellen. Klik på -ikonet for at udvide egenskabsliste.

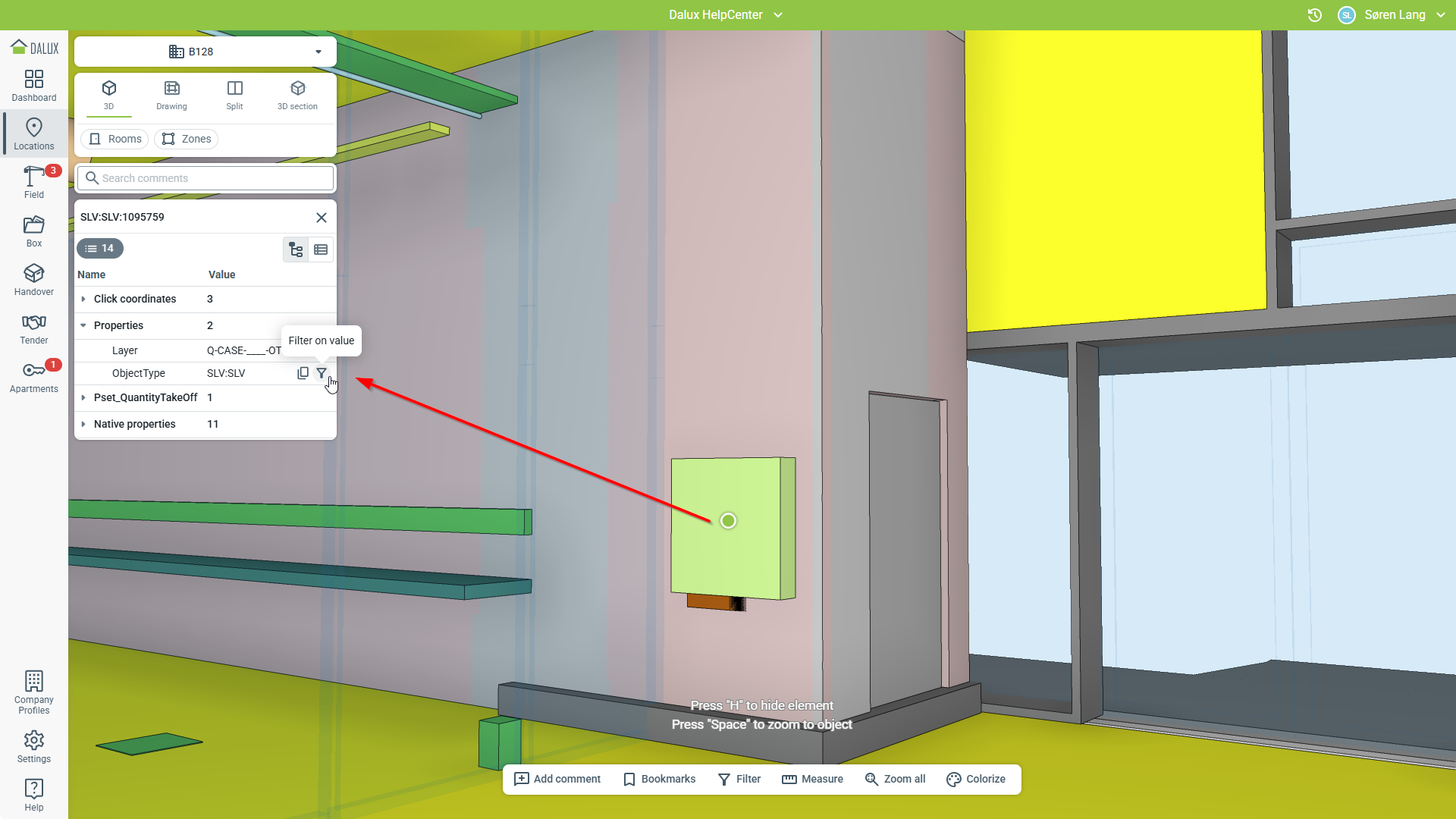

Dette vil vise egenskaberne for objektet. Hold musen over en egenskab, og klik på for at filtrere efter egenskaben. Du kan gøre dette for flere egenskaber.

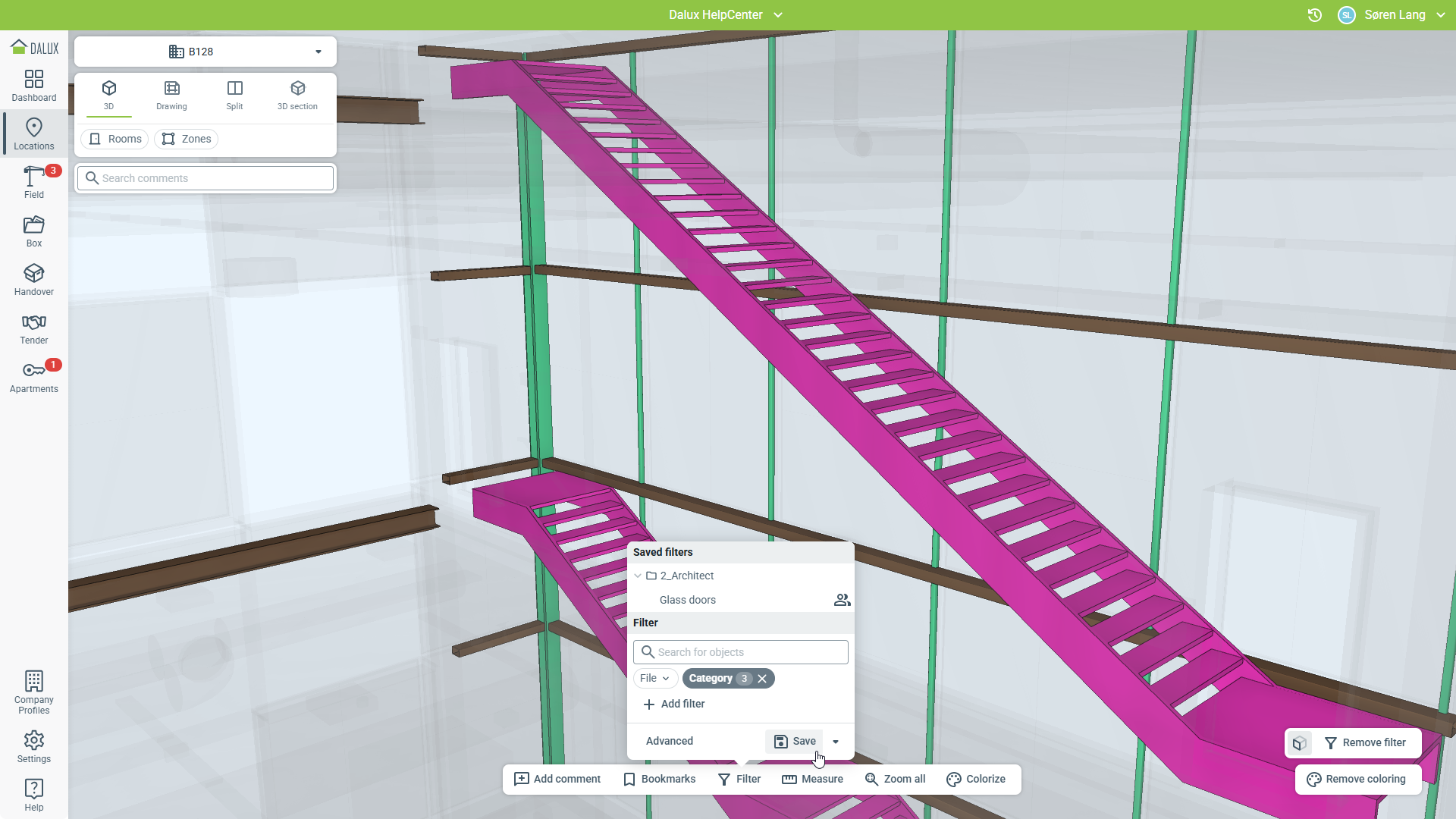

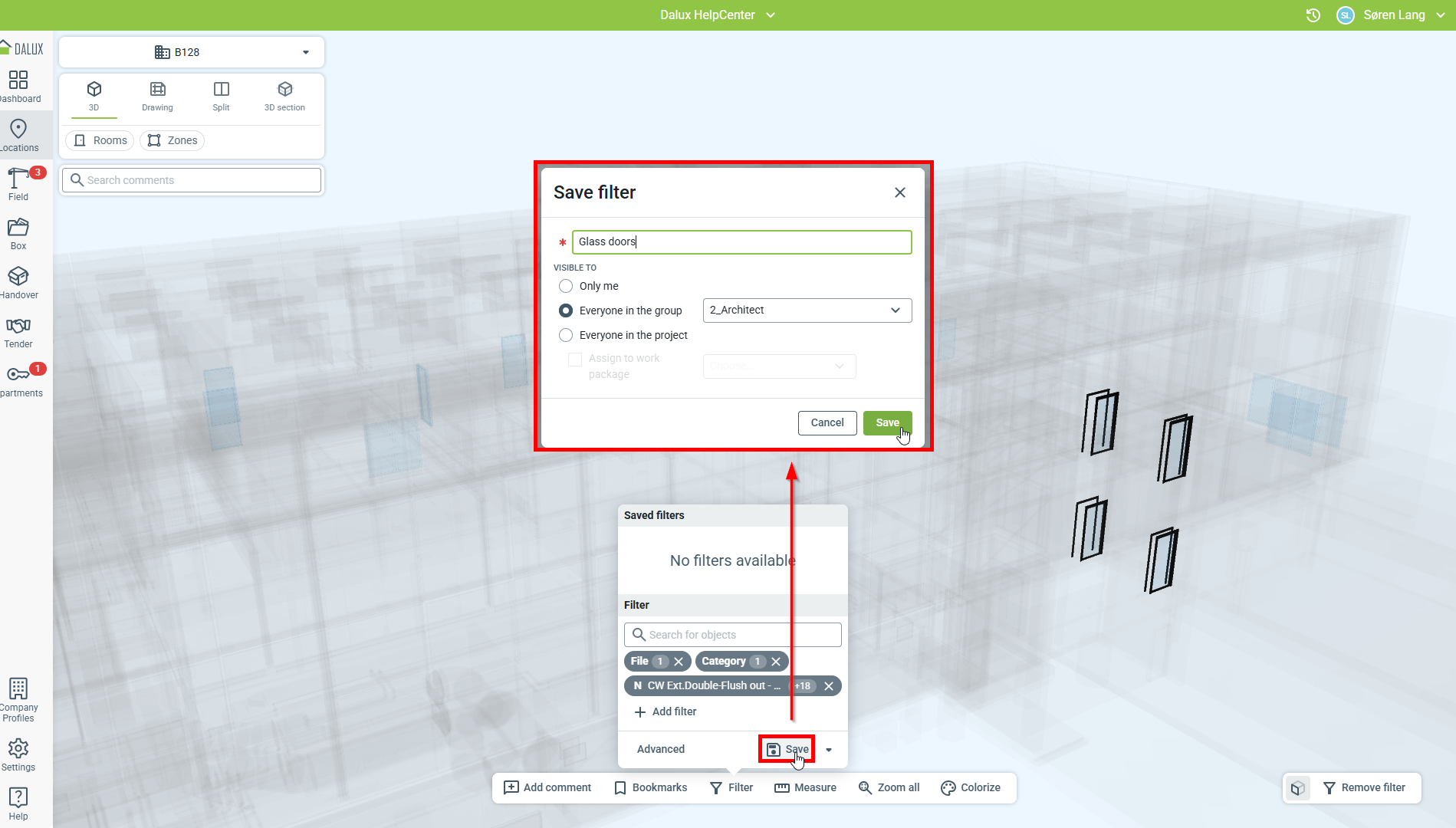

Når du er færdig med dit filter, kan du klikke på Gem for at gemme filteret til senere. Hvis du er gruppeadministrator i din brugergruppe, kan du gemme filtre, så de er synlige for alle i din brugergruppe.

Hvis du er projektadministrator eller projektplanlægningsansvarlig, kan du gemme det for alle i projektet eller til specifikke arbejdspakker.

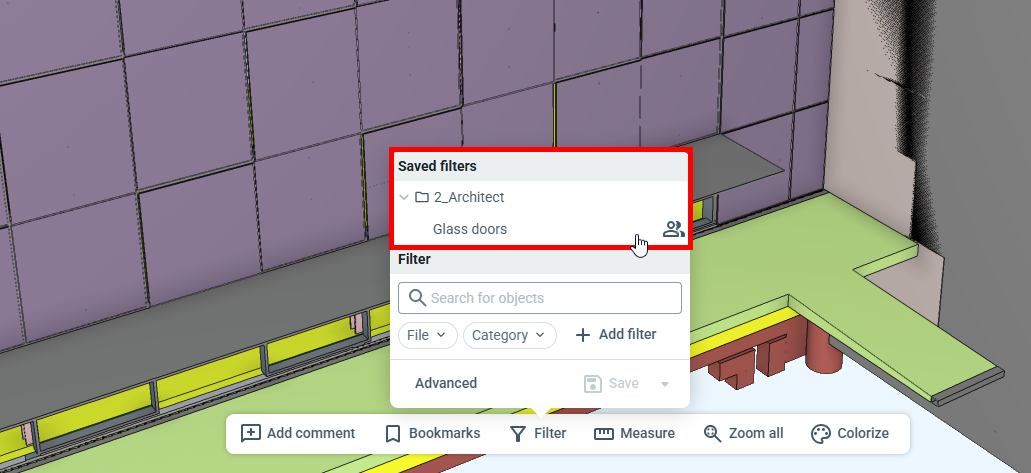

Gemte filtre vises under Filter i området Gemte filtre.

Sådan bruger du farvelæg

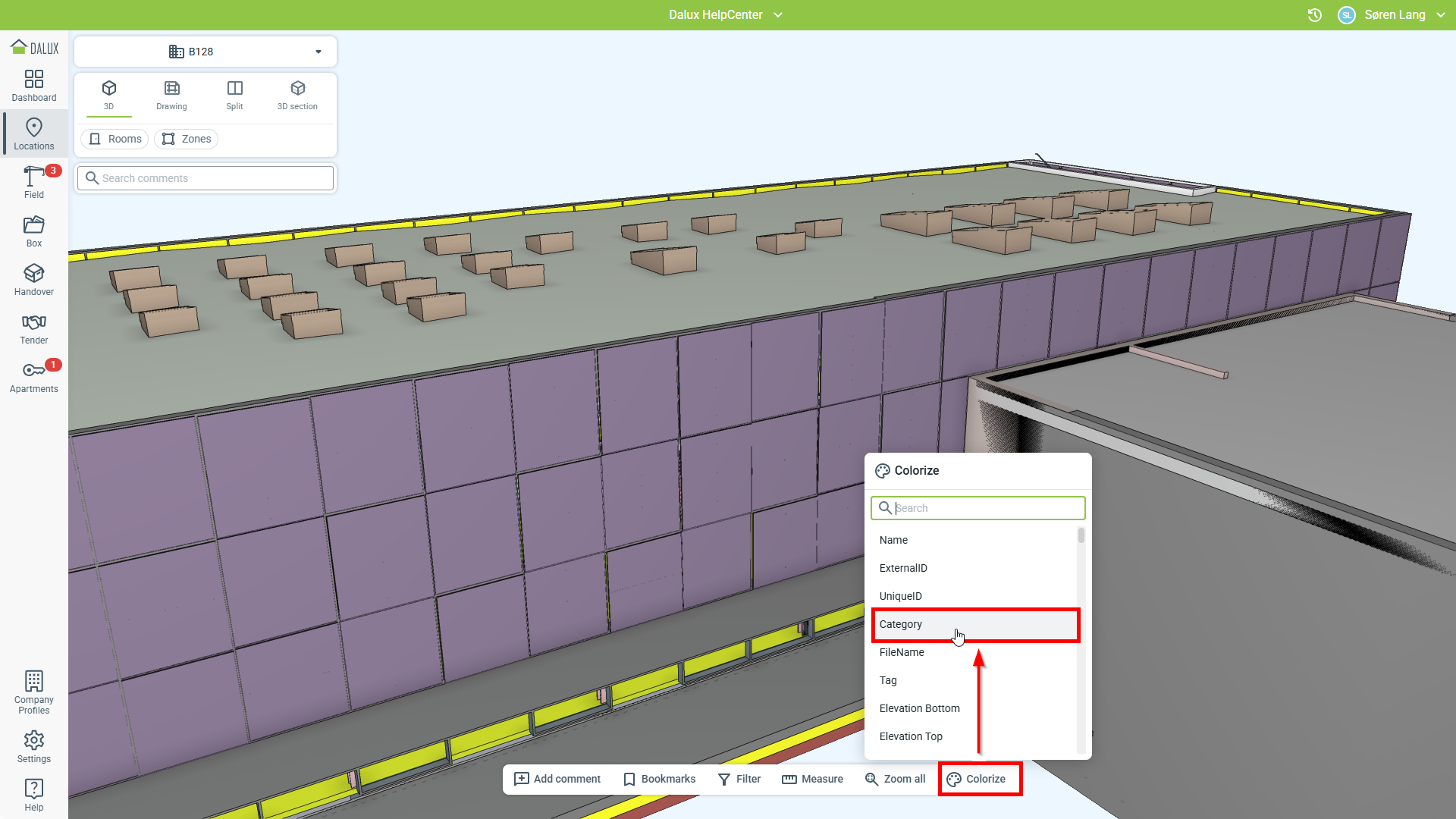

Farvelæg gør det muligt hurtigt at farvekode BIM-modellen baseret på en specifik egenskab. Du kan ikke manuelt vælge, hvilke farver der skal bruges, da Dalux automatisk tildeler farver.

Du kan kombinere Farvelæg med Filter for at skabe en farvekodet visualisering af kun de elementer, du har brug for.

Når du er færdig med dit filter, kan du klikke på Gem for at gemme filteret til senere. Hvis farvelægning er aktiveret, når filteret gemmes, aktiveres det automatisk, når filteret indlæses igen.

Vis objekter på tegninger

Du kan se farvekodede modelobjekter på bygnings tegninger.

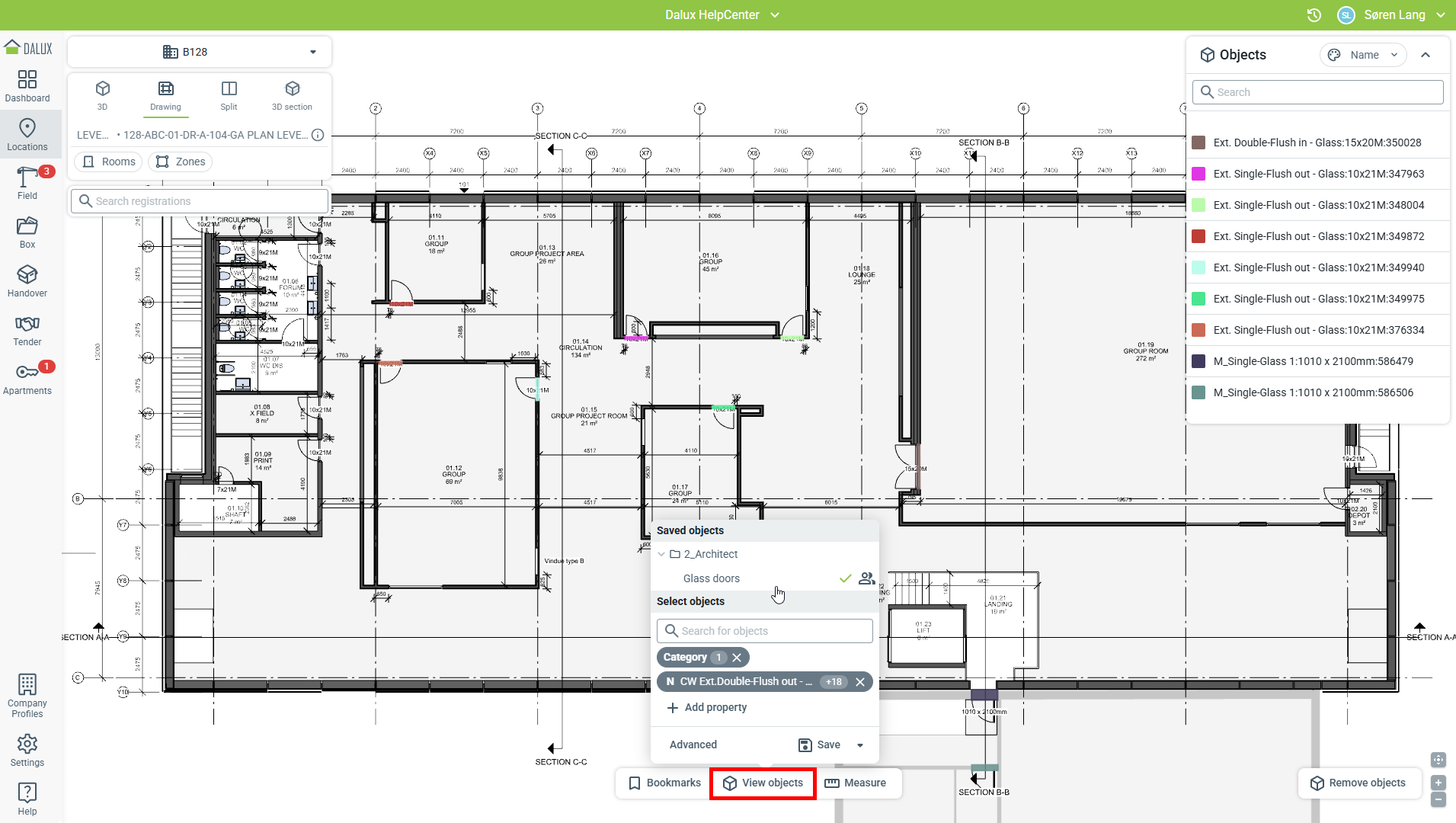

Start med at gå til Lokationer og åbne en Tegning. Klik derefter på Vis objekter i værktøjslinjen.

Denne funktion fungerer som 3D-filtre. Fra menuen kan du vælge en egenskab at filtrere, som derefter vil blive vist på tegningen.

Du kan indlæse alle gemte filtre (også filtre lavet i 3D) fra denne menu.

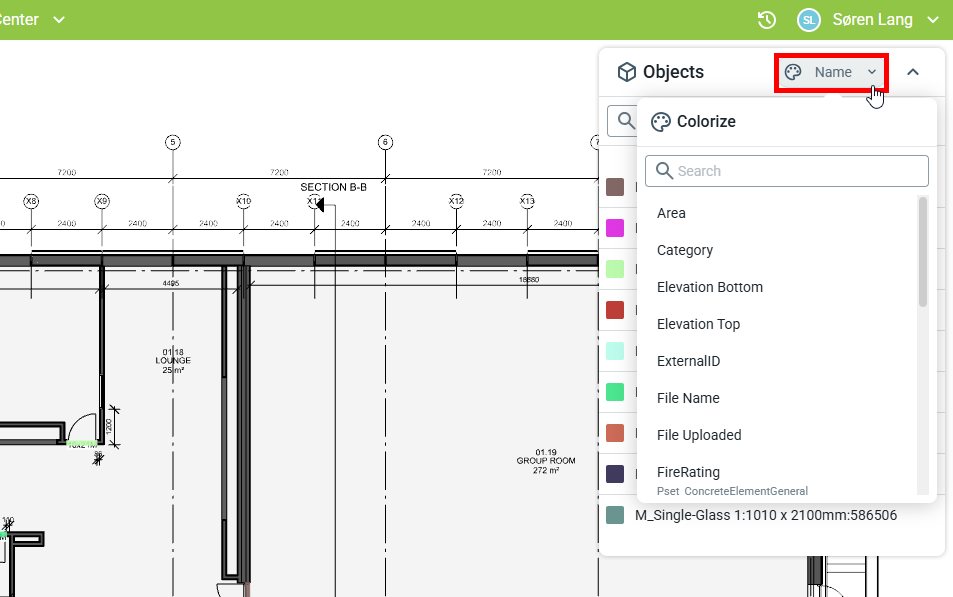

Når en egenskab er blevet valgt, vises farvekodningen til højre. Øverst i denne menu kan du ændre, hvilken parameter farvekodningen skal bruge.
