Sådan opsættes Modelvalidering

Værktøjet til modelvalidering giver brugerne mulighed for at opstille krav til kollisioner og frirum mellem objekter i deres bygningsmodeller uden at skulle vente på feedback fra en anden part. Brugere med adgang kan selvvurdere modeller ved hjælp af funktionen.

Værktøjet gør det muligt at analysere, om objekter overholder kravene til kollisioner og frirum for projektet ved at anvende dem på modellen inde i Dalux, hvilket straks giver brugerne de oplysninger, de har brug for, til enten:

• Foretag de nødvendige ændringer i modeleringssoftwaren
• Samarbejd med andre projekt deltagere ved at kommentere på objekter, der ikke overholder kravene
• Vælg at ignorere kollision/frirumsproblemet, hvis det ikke er relevant

Aktiver modelvalidering

Modelvalidering er en del af Design og er automatisk tilgængelig, når Design er aktiveret.

For at aktivere Design skal du gå til

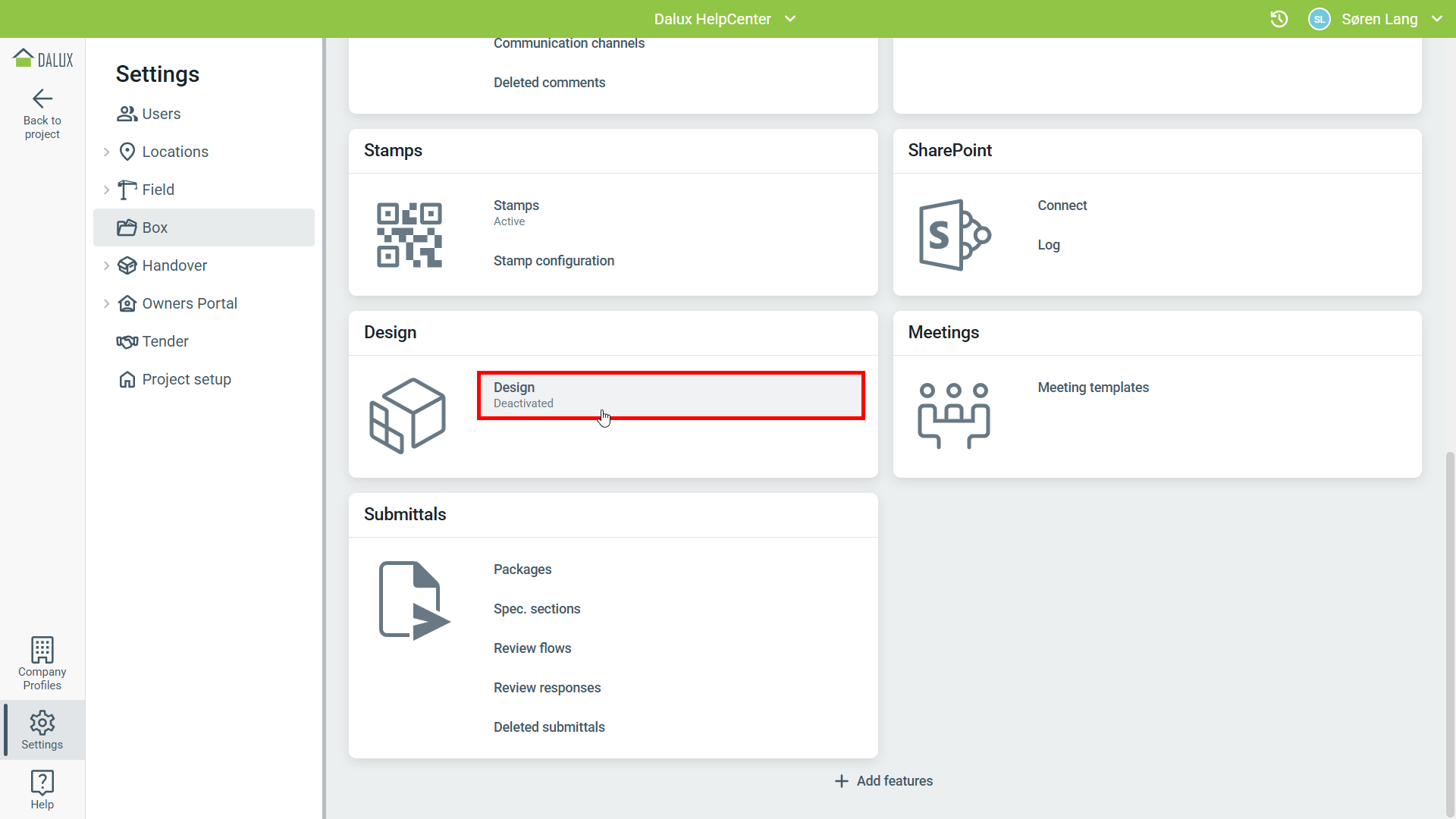

OpsætningBoxDesign'Aktiver':

Opsæt adgang til modelvalidering

Efter aktivering af Design skal der indstilles tilladelser for brugere for at have adgang til modelvalidering. Enhver brugerdefineret brugergruppe kan tilføjes fra IndstillingerBoxDesign'Grupper med adgang'.

Alternativt kan adgang gives, når der indstilles tilladelser for brugergrupper i 'Brugere' sektionen af opsætningen.

Opsæt fag og objektgrupper.

Opsæt fag

For at oprette krav skal du oprette fag, der skal bruges af enten dig selv, din brugergruppe eller alle i projektet. Vi anbefaler, at du opsætter fag for hver designdisciplin i dit projekt, f.eks. Arkitektur, HVAC, MEP osv.

For at opsætte disse fag, gå til

DesignVælg en bygningModelvalidering.

Klik på Tilføj'Fag', giv faget et navn og vælg, om det skal være synligt kun for dig, en bestemt brugergruppe eller alle, der har adgang til Design.

Opret objektgrupper

Objektgrupper er 3D-elementer, der deler de samme egenskaber, såsom deres kategori. Ved at opsætte disse kan du styre, hvilke tjek der skal udføres, hvad der skal ignoreres, og alvorligheden af visse checks.

Opret en objektgruppe via Tilføj3D objektgruppe.

I det nye vindue skal du give objektgruppen et navn og placere den i et fag, og filtrere objekterne ved at angive deres kriterier. Du kan vælge forskellige filterindstillinger:

• Isoler: Filtrer kun elementer, der opfylder kriterierne
• Skjul: Filtrerer alle elementer bort undtagen dem, der matcher
• Fritekstsøgning: Filtrer elementer hvis navne indeholder teksten

Tjek vieweren for at sikre, at de korrekte elementer er filtreret, inden du klikker på 'Gem'.

Opsæt tjek

Når du har opsat dine fag og objektgrupper, kan du definere de tjek, der skal udføres for kollisioner og frirum.

• Kollisioner er overlappende elementer med en defineret tolerance.
• Frirum er elementer, der bryder minimum afstandskrav fra andre objekter.

For at oprette en ny kontrol skal du klikke på cellen i matrixen for de ønskede objektgrupper

I dette eksempel viser vi kontroller af vægelementer og HVAC-rør- og kanalsystemet. Vægelementer hører til faget Arkitektur, mens rør hører til faget HVAC.

Vælg, om der skal oprettes en kollision eller en frirum, definer tolerancen, og vælg, om resultaterne er mindre eller kritiske problemer.

I dette eksempel opsætter vi en kollision tjek med en tolerance på 100mm, hvilket vi betragter som et mindre problem.

Konfigurer dette for objektgrupper, hvor du vil udføre tjek eller har andre gøre det.

Automatisering

For at spare klik og lade modelvalideringen køre i baggrunden kan du aktivere 'Automation' for de relevante bygninger.

Gå til

OpsætningBoxDesign'Automation'Vælg den bygning, du vil køre modelvalidering automatisk for

Hvis Automatisering er aktiveret for en bygning, vil tjek blive genbehandlet automatisk, når nye modelfiler tilføjes til bygningen eller eksisterende modelfiler opdateres. Når der oprettes nye fag eller nye objektgrupper, skal bygningen genbehandles, før Automatisering inkluderer disse i resultaterne.
