Modelvalidering for arkitekter og ingeniører

Som arkitekt eller ingeniør er det dit ansvar at sende design, der stemmer overens med de modeller, der er oprettet af andre medlemmer af designteamet, og som opfylder det overordnede kvalitetsniveau. Med Dalux behøver du ikke længere vente på feedback fra BIM-koordinatoren. I stedet kan du validere din model selv og foretage ændringer straks.

Hvis du arbejder med Autodesk Revit, anbefaler vi stærkt at bruge Dalux plugin til Revit. Ellers kan du bruge Dalux desktop app til at validere din uploadede model direkte på platformen for hurtig feedback.

Modelvalidering i Autodesk Revit

Du kan bruge Dalux plugin til Revit til at validere din model direkte i Revit uden at forlade softwaren.

For at gøre dette, hent plugin'et og installer det ved at følge disse instruktioner.

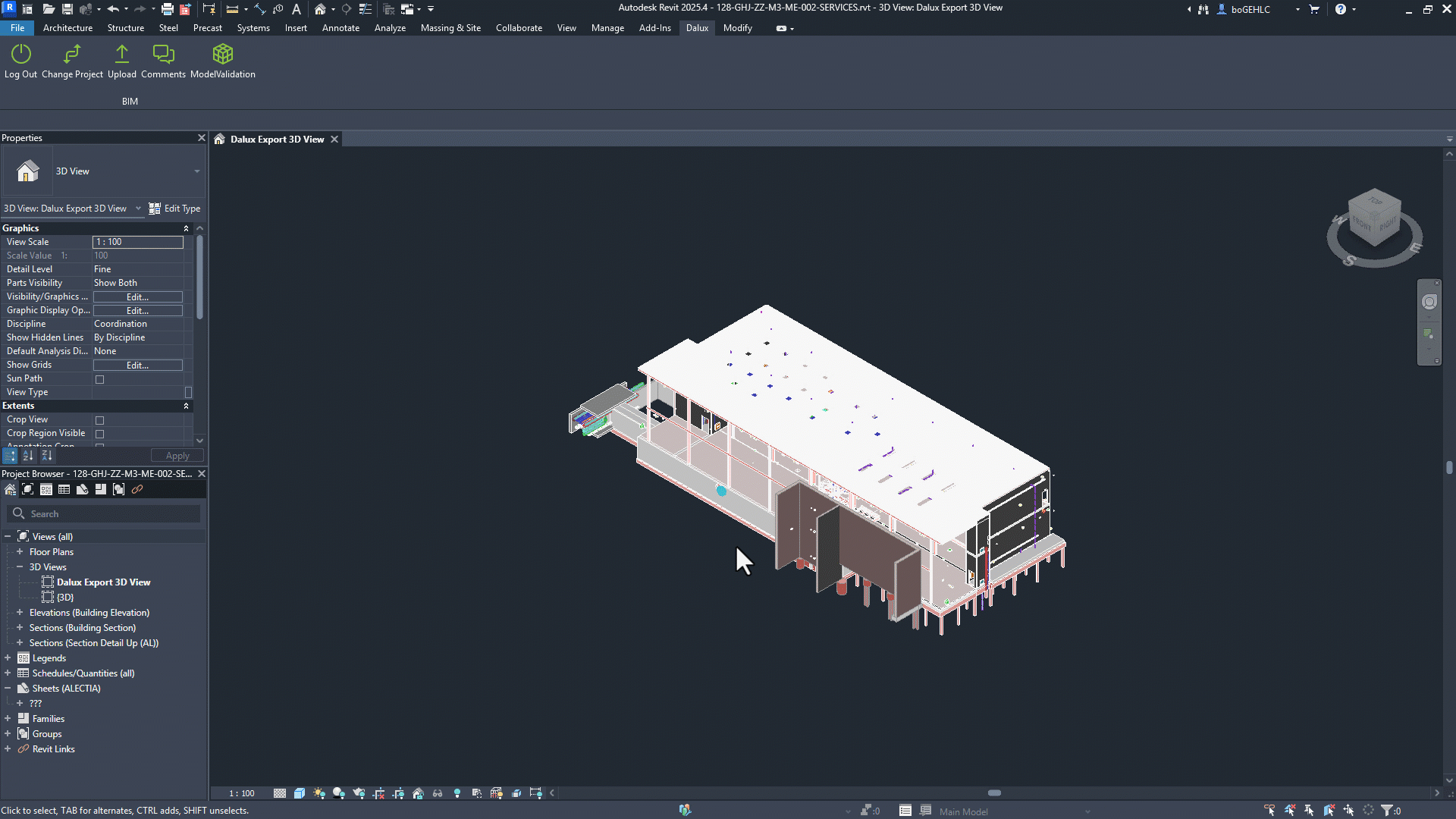

Mens din model er åben i Revit, skal du åbne funktionen Modelvalidering fra værktøjslinjen og vælge den bygning, som din model er knyttet til.

Kollisioner og frirum

Vælg nu enten et specifikt sæt kontroller for dit fag, eller klik på 'Kør tjek' for at køre alle kollisioner- og frirums-tjek, som BIM-koordinatoren på dit projekt har opsat.

Klik på en kollision eller et frirum, så kan du undersøge dem nærmere. Klik på 'Åbn i Revit' for at zoome ind på den i din aktuelle åbne model. På den måde kan du nemt foretage nødvendige ændringer.

I dette eksempel arbejder vi i MEP-modellen på et projekt og har koblet den strukturelle model til den.

Ved at gennemgå kollisionerne kan vi for hvert enkelt problem beslutte, om vi vil ændre vores model, ignorere det, fordi det ikke er relevant, eller sende en kommentar til den strukturelle designer eller designansvarlige.

Disse handlinger forklares her nærmere: Sådan udføres kontroller i Modelvalidering

Egenskabstjek

Vælg en egenskabskontrol for at se, om din model opfylder alle kravene i EIR (Exchange information requirements). Klik på reglerne for dit fag for automatisk at kontrollere, om de krævede egenskaber findes, og om de matcher de forventede værdier i BIM-udførelsesplanen.

I eksemplet nedenfor skal VVS-ingeniøren tilføje information om systemet til alle kanaler. Alle orangefarvede elementer opfylder ikke dette krav på grund af:

• Informationen mangler. De kan tilføje egenskaberne, før de indsender modellen.
• Elementerne er ikke kategoriseret korrekt. De kan løse dette, inden de indsender modellen.
• Kravet er kun relevant på et senere tidspunkt. De kan alligevel indsende deres model.

Modelvalidering i Dalux

For at validere din Model i Dalux, upload den til Dalux Box, og gå til

DesignModelvalidering

for at få øjeblikkelig feedback på dit design.

Processen her ligner processen i Revit, men du kan ikke åbne mangler direkte i Revit herfra.

Denne artikel forklarer mere detaljeret, hvordan du udfører kontroller på din model: Sådan udføres tjek i Modelvalidering.

For at se, hvordan kravene er sat op som BIM-koordinator, kan du læse mere her: Modelvalidering for BIM-koordinatorer.
