Sådan bruges kort i InfraField på mobil

Denne artikel dækker det grundlæggende om, hvordan man bruger kort-funktionen i InfraField-projekter.

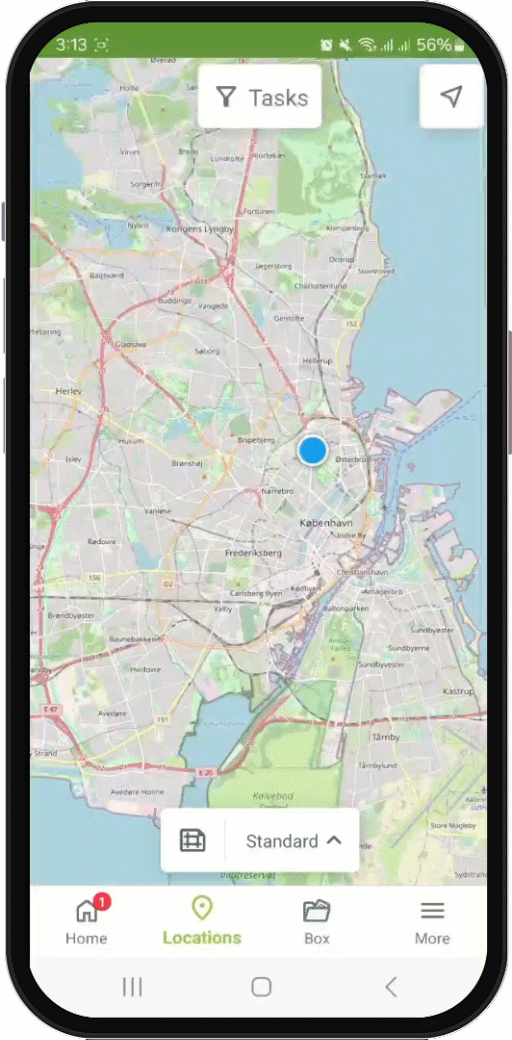

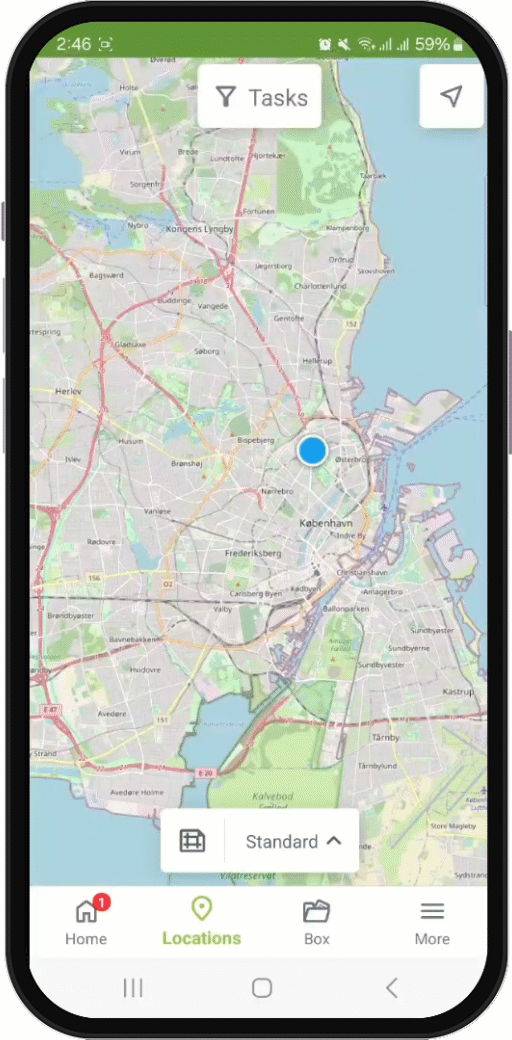

Kortet kan findes under Lokationer-fanen. Det giver dig mulighed for at vise alle dine geometriske data i kontekst med et kort over dets omgivelser.

Skifter mellem kortet og tegninger

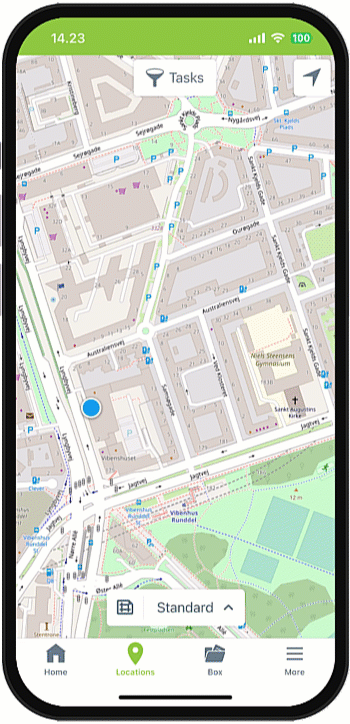

Hvis projektet bruger både konstruktioner/områder og kortet, kan du skifte mellem disse ved at trykke på ikonet /. Når du skifter til kortet, åbner det kortlaget, som din projektadministrator har sat som standard.

Når du er i kortvisning, kan du bruge -ikonet til at gå tilbage til den sidst viste tegning. På samme måde, når du ser tegninger, kan du bruge -ikonet, til at gå tilbage til til kortvisningen.

Skifter mellem kortlag

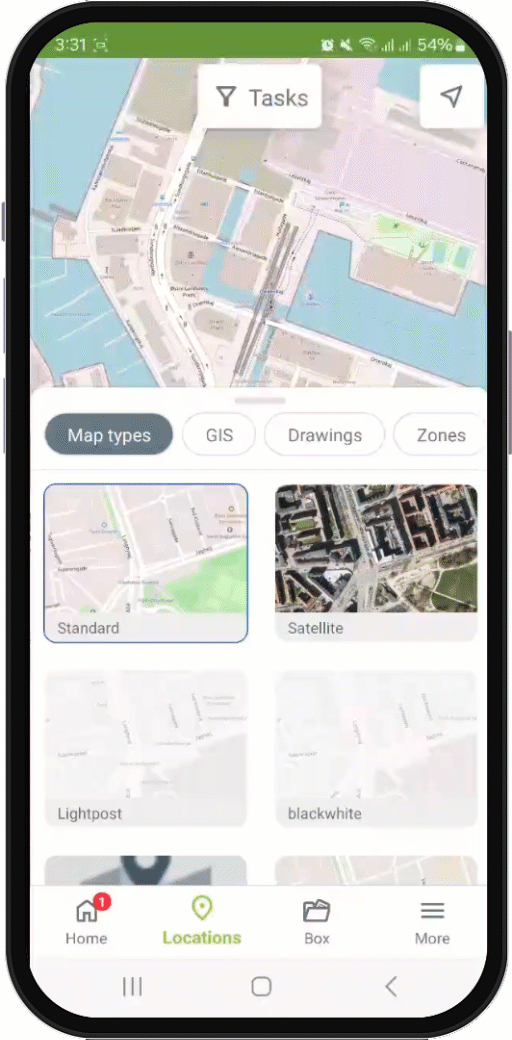

For at skifte mellem brugerdefinerede kortlag skal du trykke på navnet på det aktuelle kortlag. Vælg derefter et andet kortlag fra menuen og luk menuen ved at swipe den nedad.

Vis GIS-data på Kortet

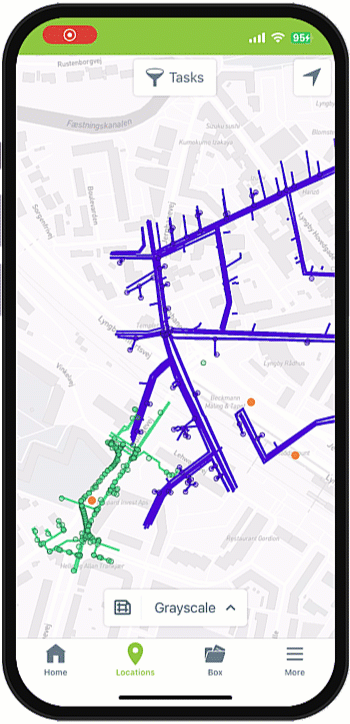

GIS-lagene er placeret i kortvisningen inden for den brugerdefinerede kortlag-menu. De vises på en lignende måde som på Dalux Desktop. Du kan vælge flere GIS-lag på samme tid.

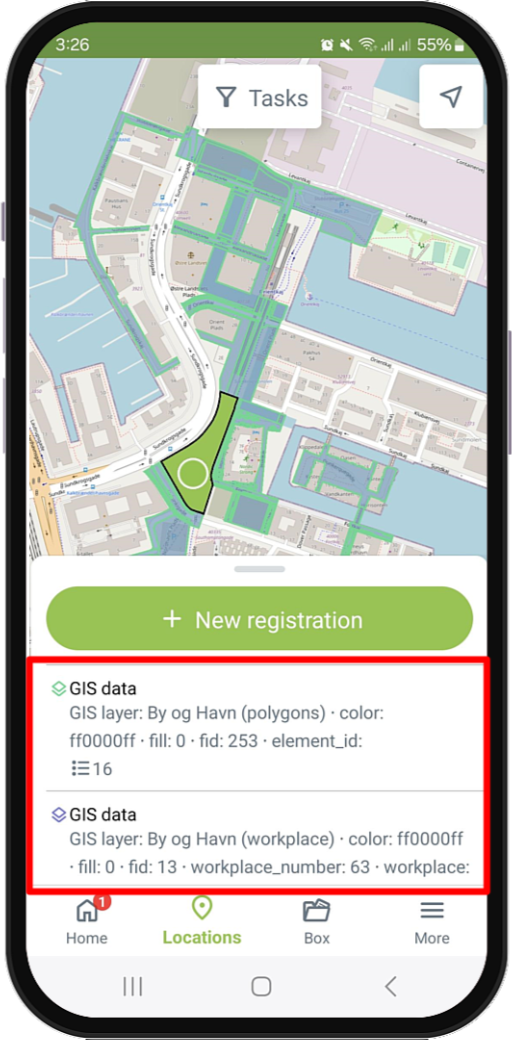

For at få adgang til metadata for forskellige objekter, klik på dem og derefter vælg GIS-data. Nummeret ved siden af ikonet angiver antallet af egenskaber, der er tilknyttet objektet. Tryk på GIS data for at vise egenskaberne.

Vis tegninger og modeller på kortet

Når du trykker på kortets navn, kan du vise tegninger og top-down visninger af dine modeller direkte på kortet. Du kan vise flere modeller og tegninger på samme tid. Vælg dem blot i menuen, og kortvisningen zoomer ind på den aktiverede information.

Vis zoner på kortet

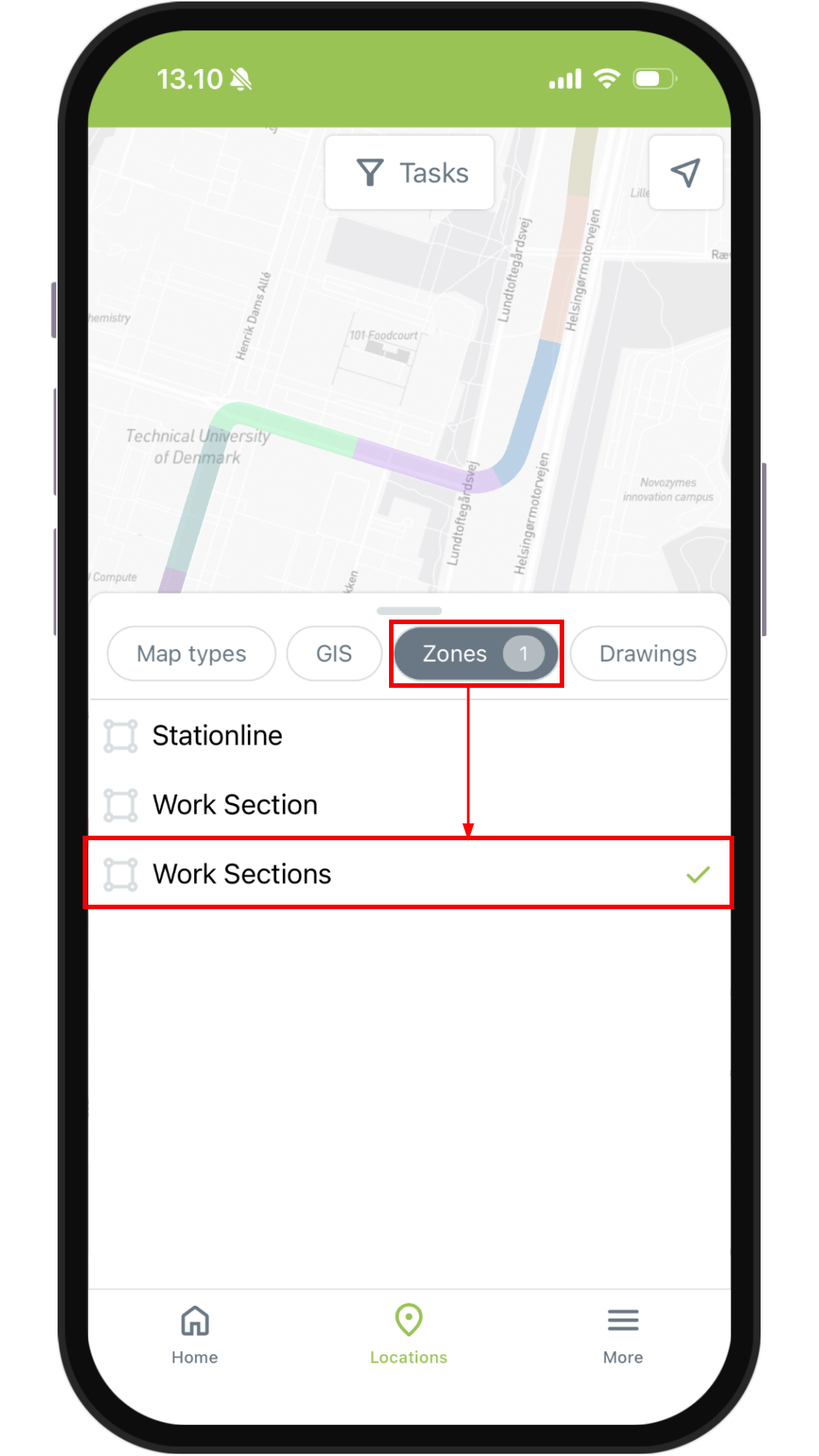

Tryk på kortnavnet for at vise zoner på kortet. Du kan vælge flere zonelag for at vise dem samlet på kortet.

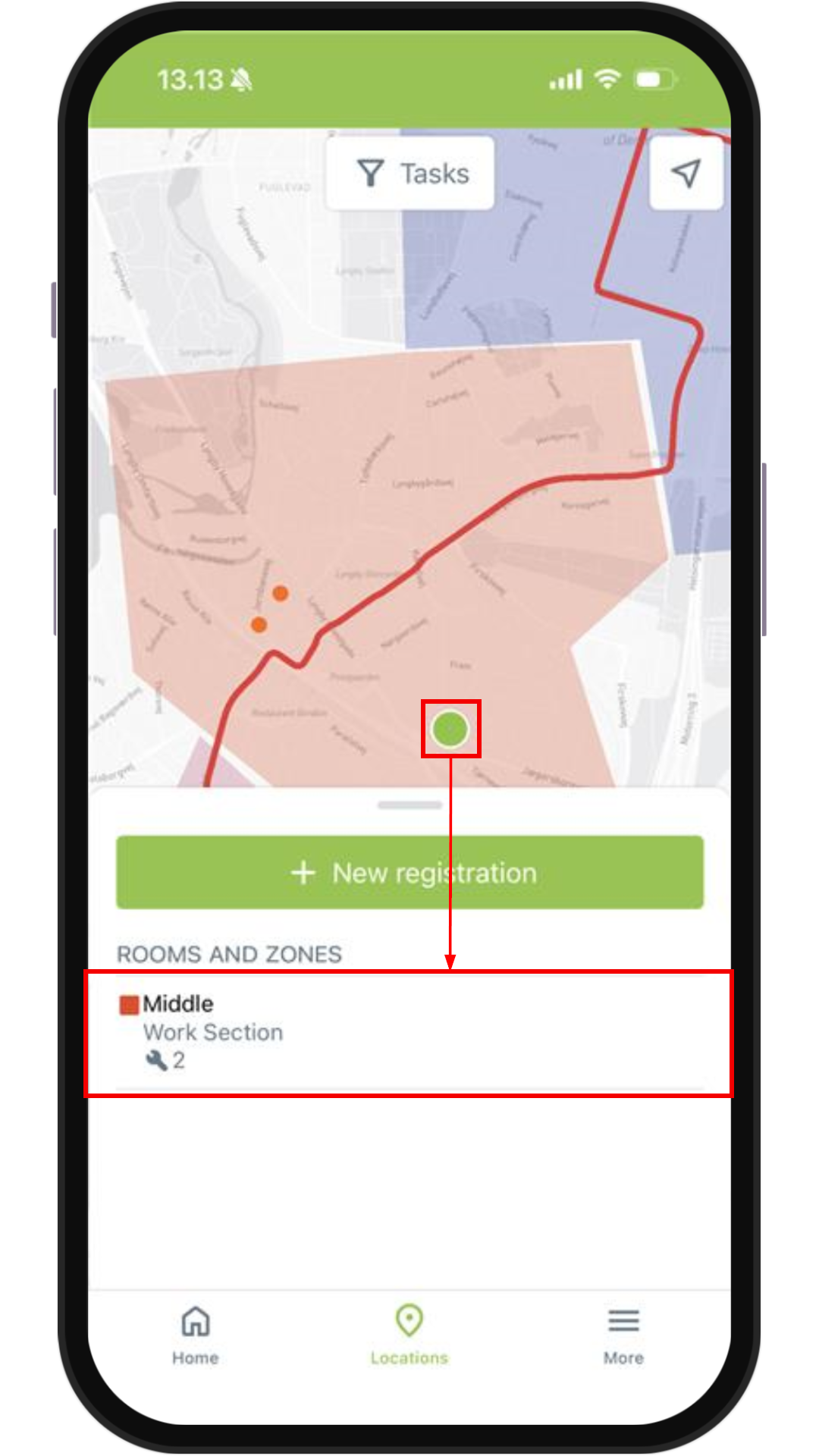

Når du trykker inde i et zonelag, kan du få adgang til alle egenskaber for zonerne og alle registreringer i denne zone, som du har adgang til.

Vis centerlinjer på kortet

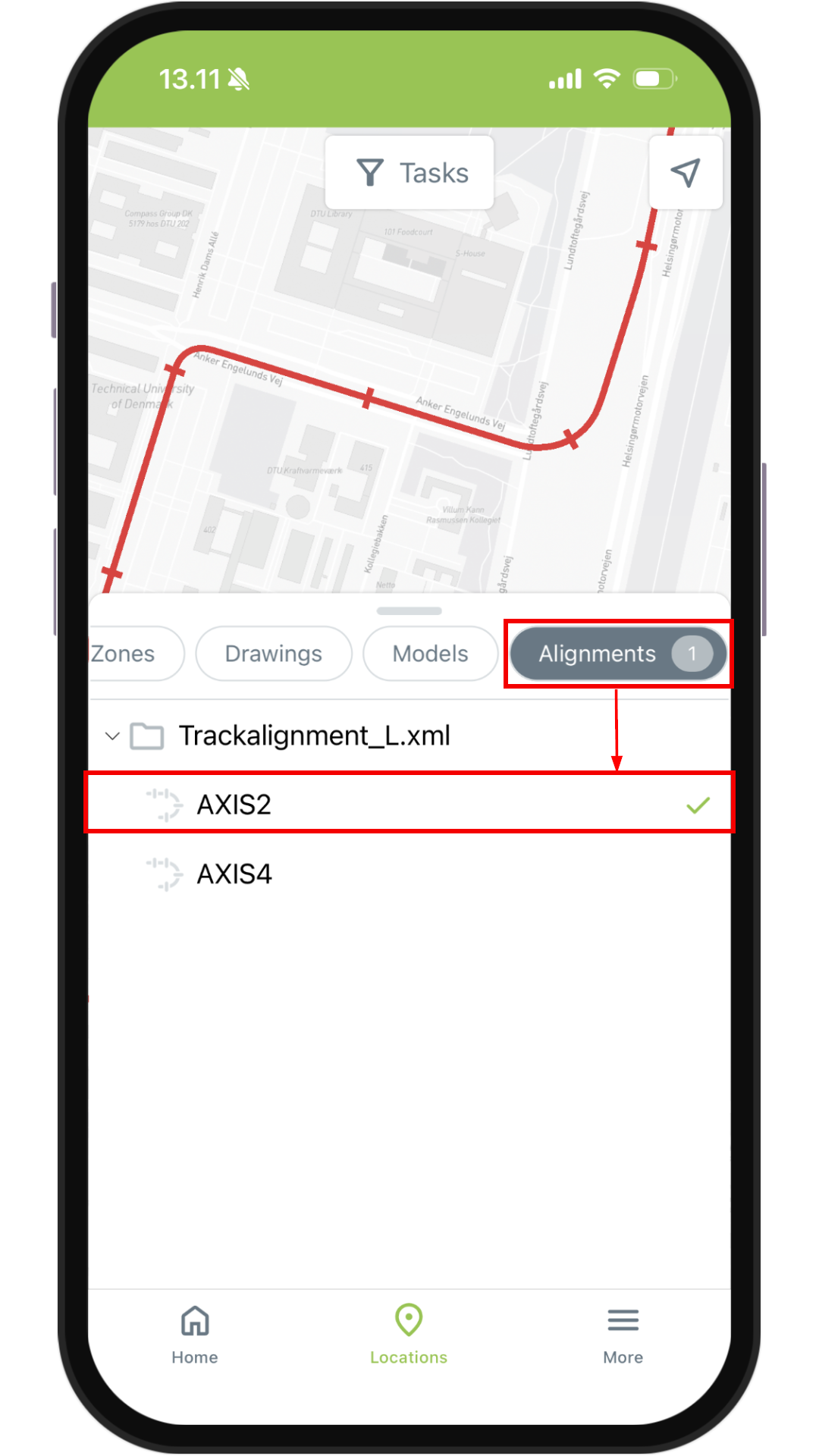

Tryk på kortnavnet for at vise centerlinjer på kortet. Du kan vælge flere centerlinjer for at vise dem samlet på kortet.

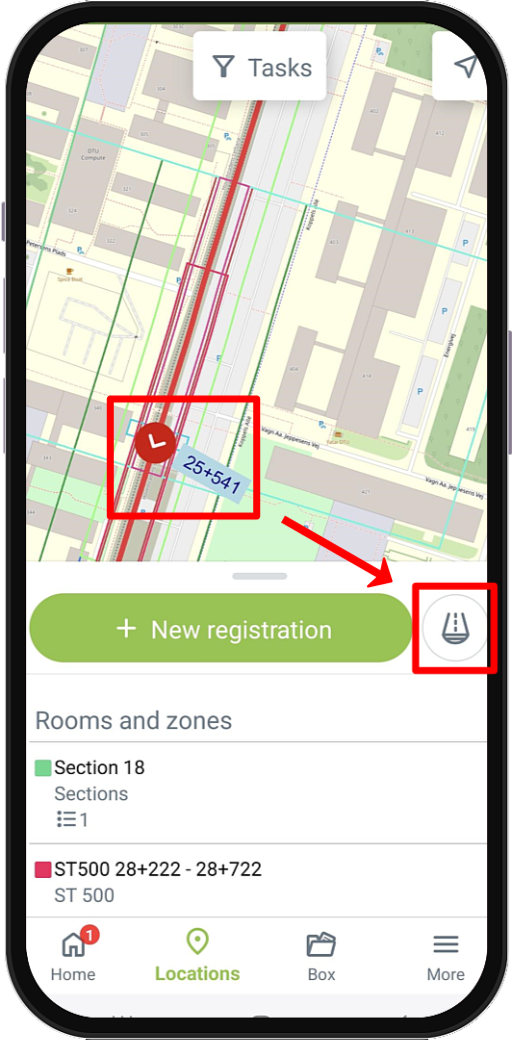

Hvis du trykker på en centerlinje og derefter på ikonet , åbnes et tværsnit ved det valgte punkt.

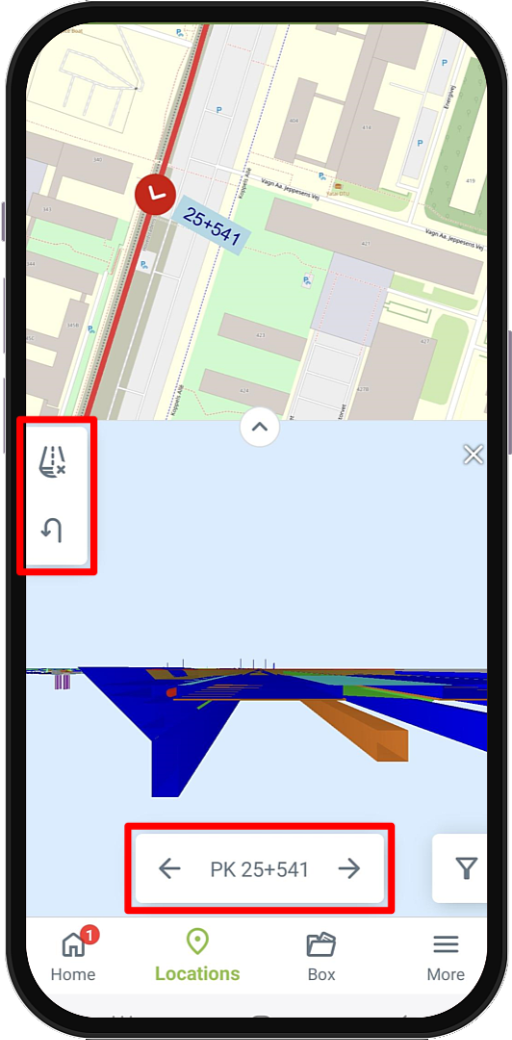

Bevæg dig langs centerlinjen ved enten at bruge og på stationstrinnet for centerlinjen.

Klem med fingrene i 3D-visningen for at zoome ind og ud. Visningen nulstilles, hvis du bevæger dig til et nyt trin, som beskrevet ovenfor.
Du kan vende tværsnittet om ved at trykke på .
Afslut tværsnittet ved at trykke på .

Slå markering fra

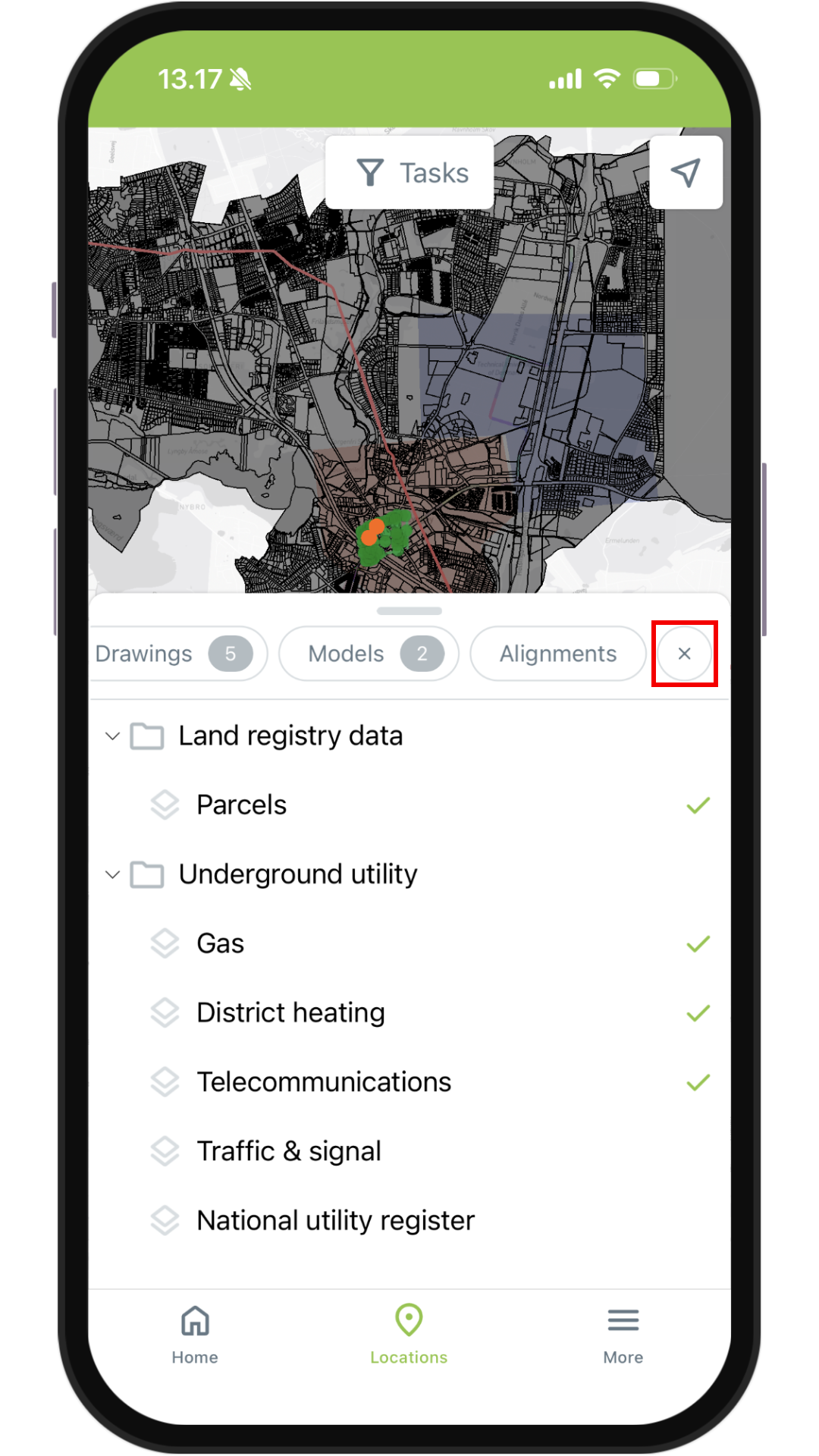

Du kan fjerne alle valgte elementer på én gang ved at klikke på ikonet helt til højre.

Filter for typer af registreringer

Du kan bruge Filteret til at vise registreringer, der er lavet på kortet. Det fungerer på samme måde som filtrering på tegninger, hvor du vælger registreringstypen fra en liste. Registreringer vil blive vist som mærkater eller prikker på kortet, afhængigt af hvor meget du zoomer ind. Du kan trykke på disse registreringer for at åbne dem.
