Metadata-egenskaber i Modelvalidering.

I denne artikel gennemgår vi, hvordan du opsætter og bruger egenskabstjek til metadatavalidering.

Formålet med metadata validering er at sikre, at egenskabs kravene bliver opfyldt. Det kan være kravene i en BEP (BIM Execution Plan) eller DDP (Digital Delivery Plan), eller et specifikt formål, som f.eks. en mængdeopgørelse.

Sådan opsætter du egenskabstjek

Opret egenskabsregler

Egenskabsregler er sæt regler, der anvendes på objekter for at kontrollere, om information er tilføjet, og om projektkrav er opfyldt.

Disse egenskabsregler opsættes uafhængigt af fag eller objektgrupper, så du kan bruge dem på tværs af alle fag.

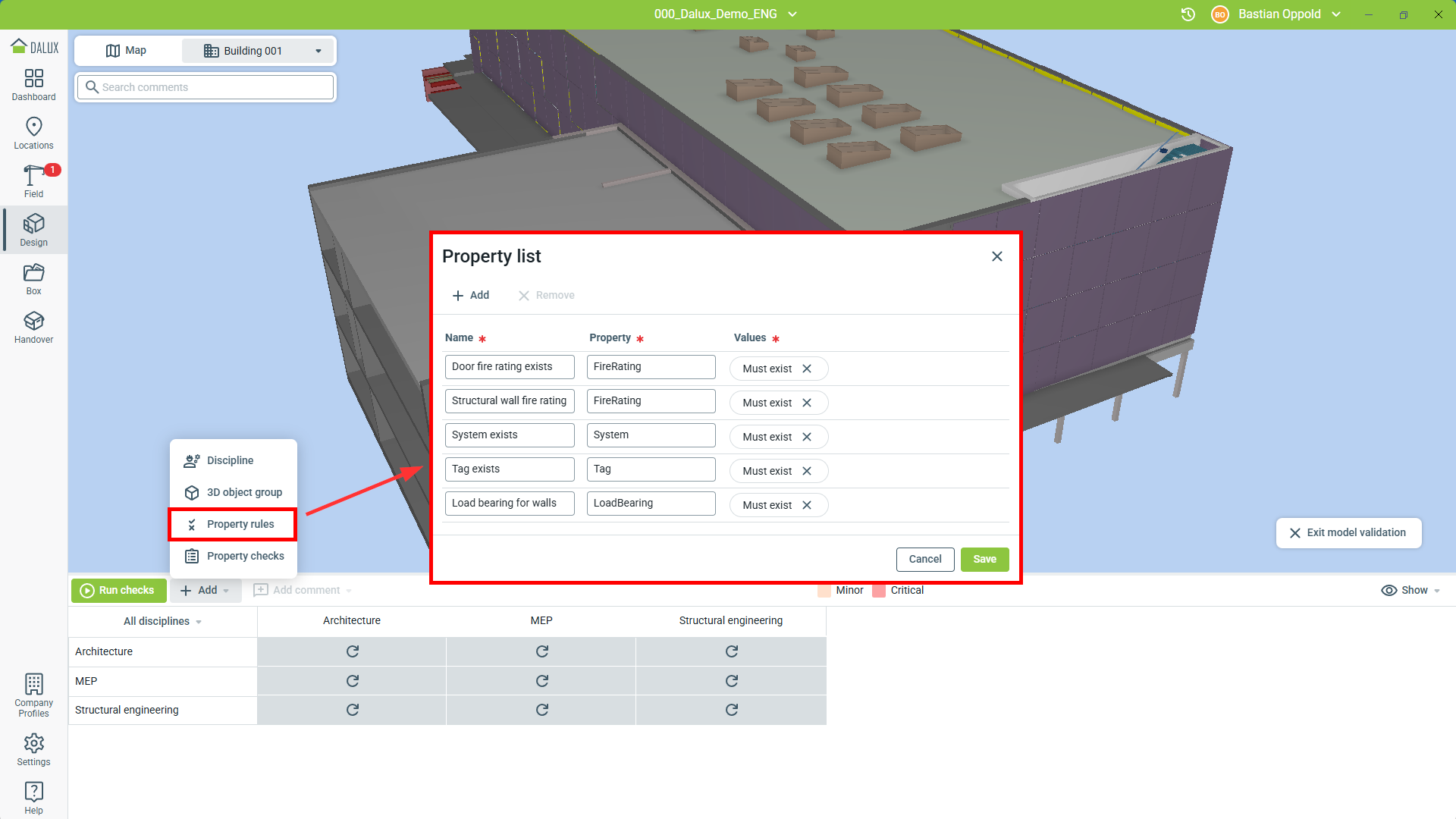

Opret en ny egenskabsregel ved at gå til:

 DesignVælg en bygningModelvalideringTilføjEgenskabsreglerTilføj

Skriv derefter navnet på egenskabsreglen, vælg den egenskab, der skal opfylde specifikke krav, og angiv derefter præcis hvilke krav egenskaben skal opfylde. Til disse krav kan du vælge mellem følgende værdier:

• Skal eksistere: Der skal være en værdi for egenskaben.
• Lig med (Tekst): Egenskabsværdien skal være en tekststreng, der præcist er lig med det, der står her
• Lig med (Numerisk): Egenskabens værdi skal være lig med dette tal.
• Større end eller lig med: Egenskabens værdi skal være større end eller lig med dette tal.
• Mindre end eller lig med: Egenskabens værdi skal være mindre end eller lig med dette tal.

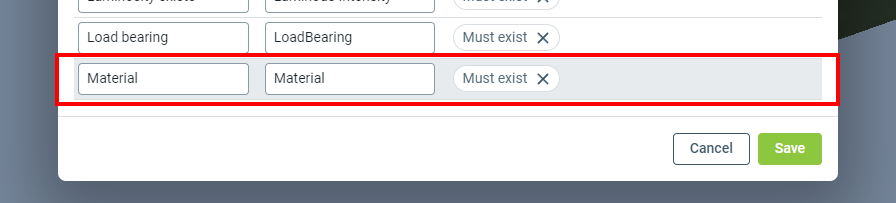

I dette eksempel skal væggene i den sammensatte model følge BEP, hvilket kræver, at metadata for strukturelle vægge inkluderer de anvendte materialer. I dette tilfælde sætter vi egenskaben til 'Materiale' og værdien til 'Skal eksistere':

Opret egenskabstjek

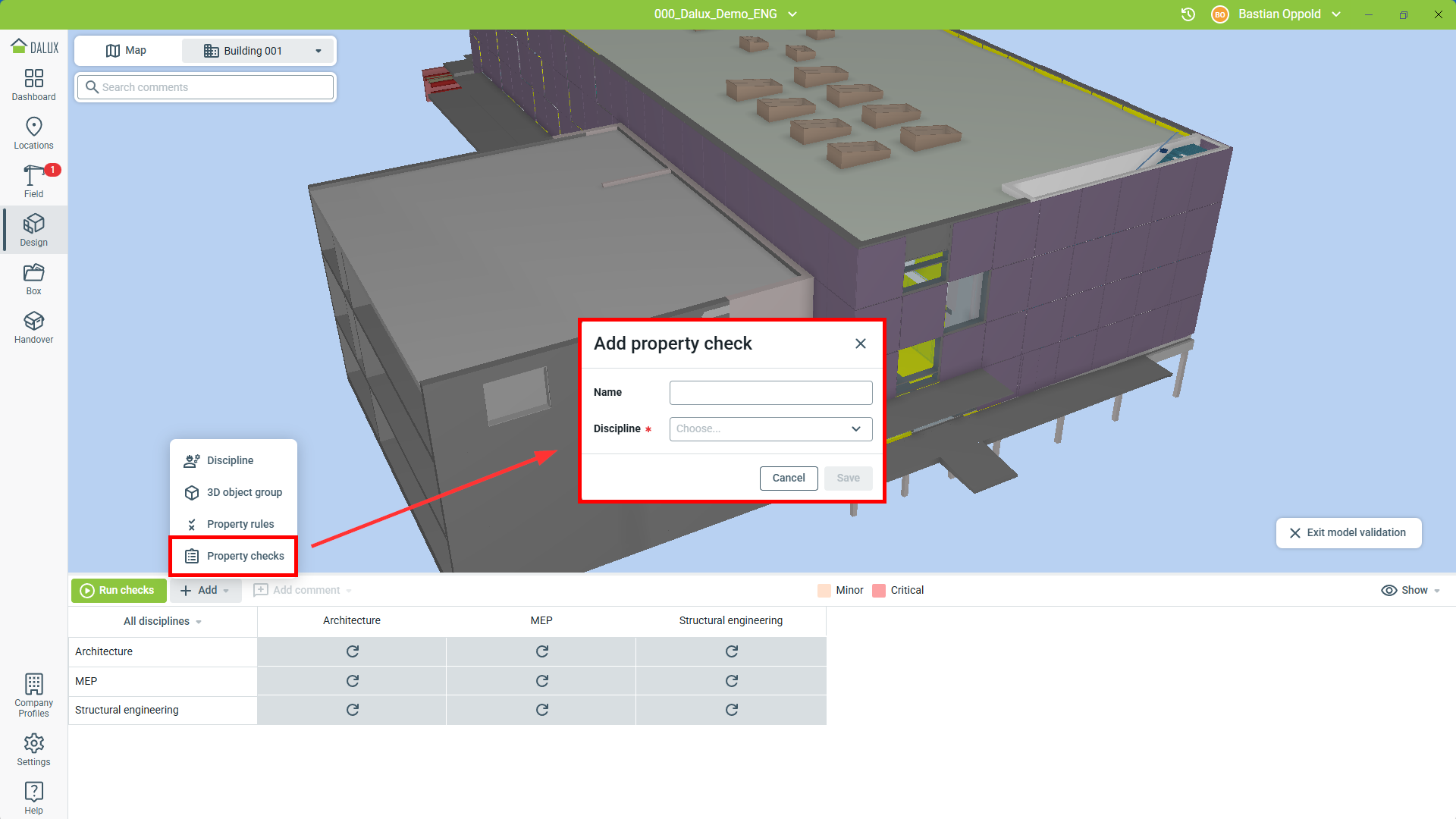

For at oprette egenskabstjek skal du gå til

DesignVælg en bygningModelvalideringTilføjEgenskabskontroller.

Fra dette nye vindue kan du oprette og designe egenskabstjekket. Giv det et navn, og vælg det fag, som det skal opsættes for.

Tilføj kontroller til fagene

Efter du har opsat egenskabsreglerne og egenskabstjekkene, kan du anvende dem på dine objektgrupper.

For at gøre dette skal du åbne faget med den definerede egenskabskontrol og klikke i cellen for den relevante objektgruppe.

Vælg nu alle egenskabsregler, der er relevante for denne objektgruppe. I dette eksempel skal væggene leveres med oplysninger om brandklasser, om de er bærende, og deres materiale:

Klik på 'Gem' og egenskabstjekket er klar til at blive brugt i modelvalideringen til at validere metadataene.

Valider metadata ved hjælp af egenskabstjek

Når egenskabskontrollerne er oprettet og konfigureret, kan de bruges i modelvalideringen til at validere de metadata, de er konfigureret til.

For at bruge de oprettede egenskabstjek skal du gå til

DesignVælg en bygning Modelvalidering.

Vælg derefter bygningen. Herfra kan du enten køre alle kontroller på én gang eller vælge et specifikt egenskabstjek, du vil køre.

Modellen viser nu alle objekter i modellen, der ikke overholder egenskabsreglerne. Du får også en oversigt over alle overtrædelser til videre undersøgelse.

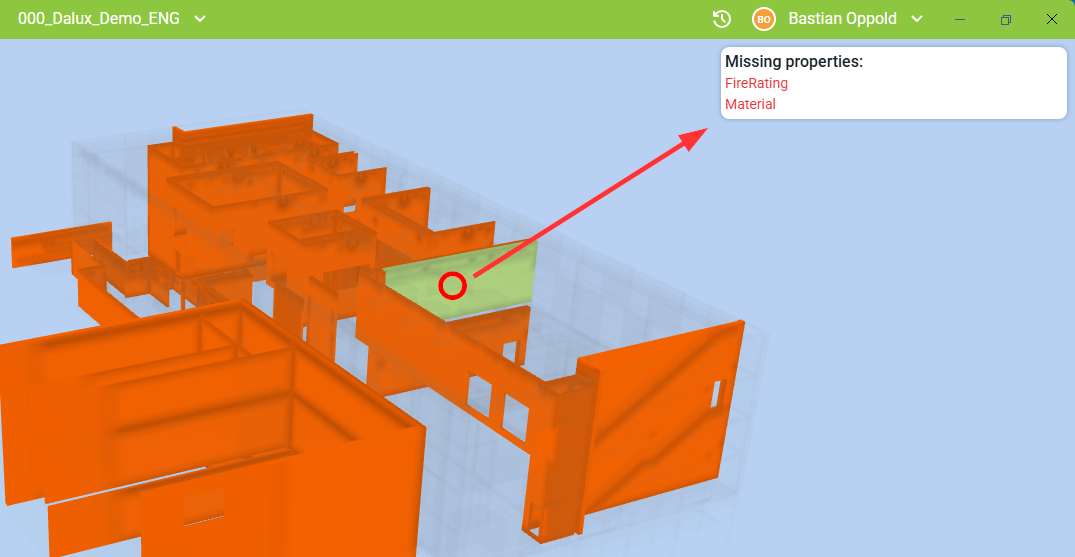

Når man vælger et af objekterne viser der også, hvilke manglende egenskaber det har:

Du kan derefter informere den relevante person ved at oprette en kommentar eller redigere egenskaberne selv i modelleringssoftwaren. For at gøre dette endnu nemmere kan du også bruge Dalux Revit-pluginet.

Korriger data ved hjælp af Revit-pluginet

Efter at have fundet den manglende metadata ved hjælp af egenskabstjek, kan du nu bruge Revit-pluginet til at åbne Revit direkte til det relevante objekt, der skal ændres.

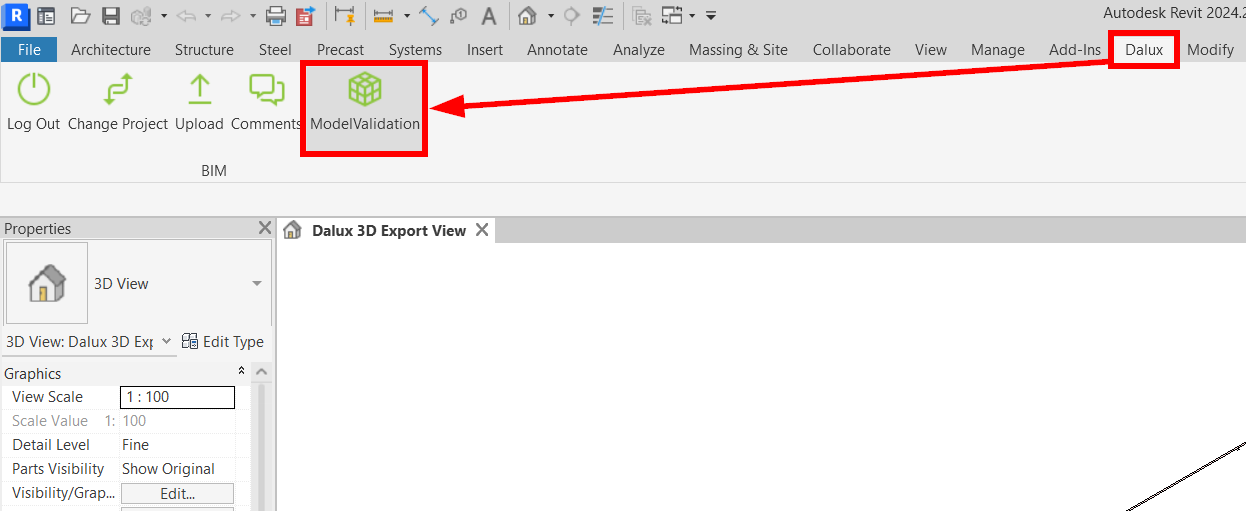

Først skal du starte Revit og indlæse modellen. Gå derefter til fanen 'Dalux' og åbn Dalux ved hjælp af knappen Modelvalidering:

Med Dalux åbent, vælg den rigtige bygning og fil, vælg derefter metadataformålet, som tidligere beskrevet i artiklen.

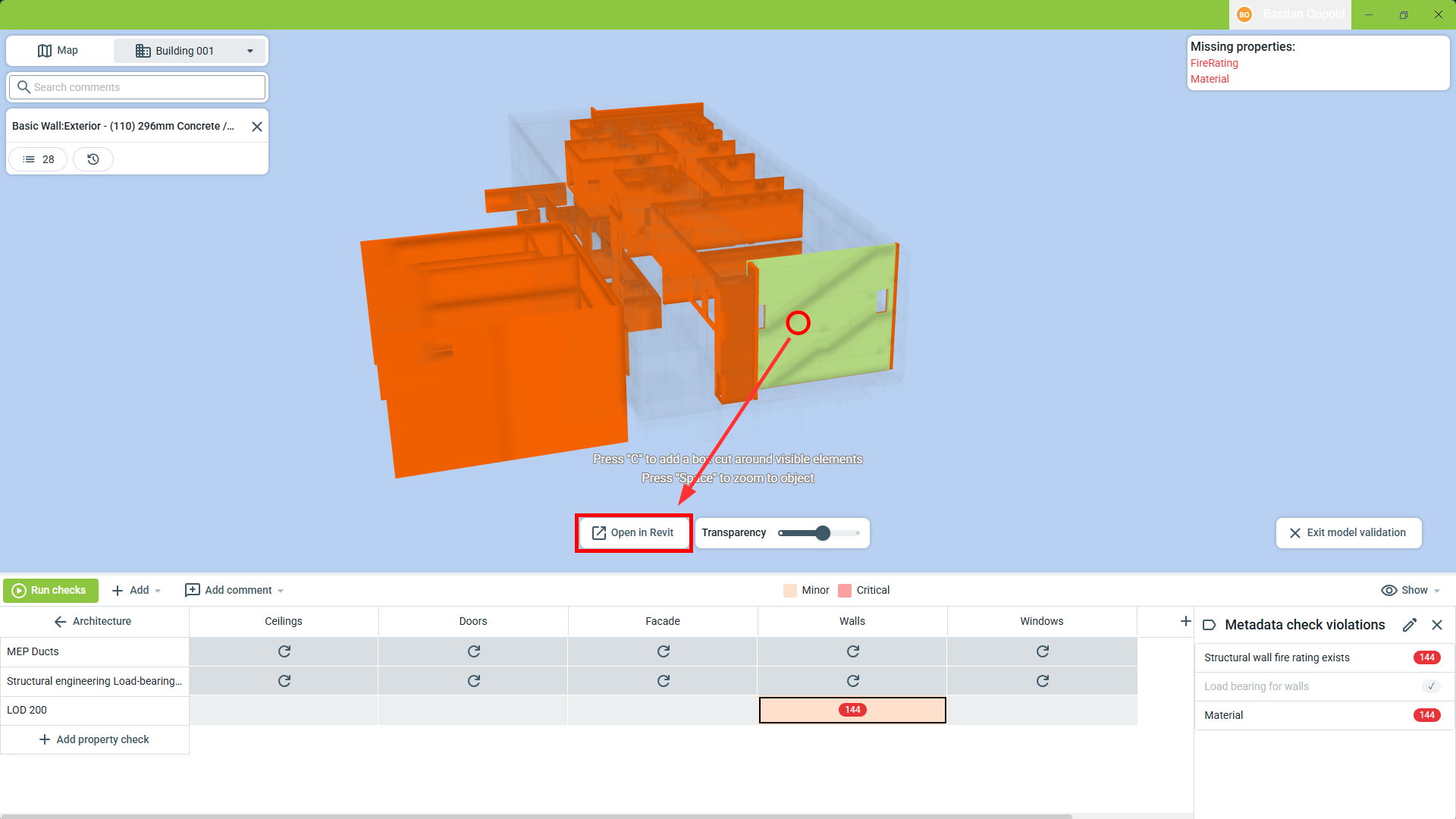

Nu skal du vælge det fremhævede objekt i Dalux, som du vil ændre, og klikke på Åbn i Revit:

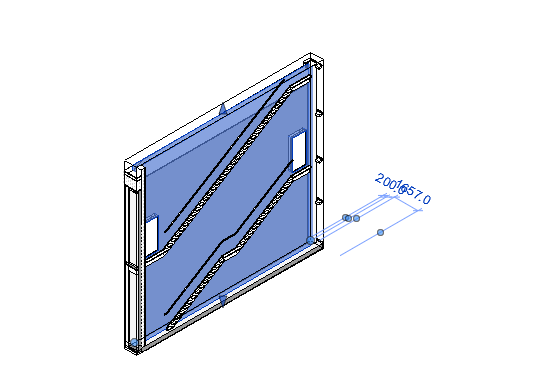

Dette vil vælge objektet i Revit (virker i både 2D og 3D) og du kan derefter redigere det:

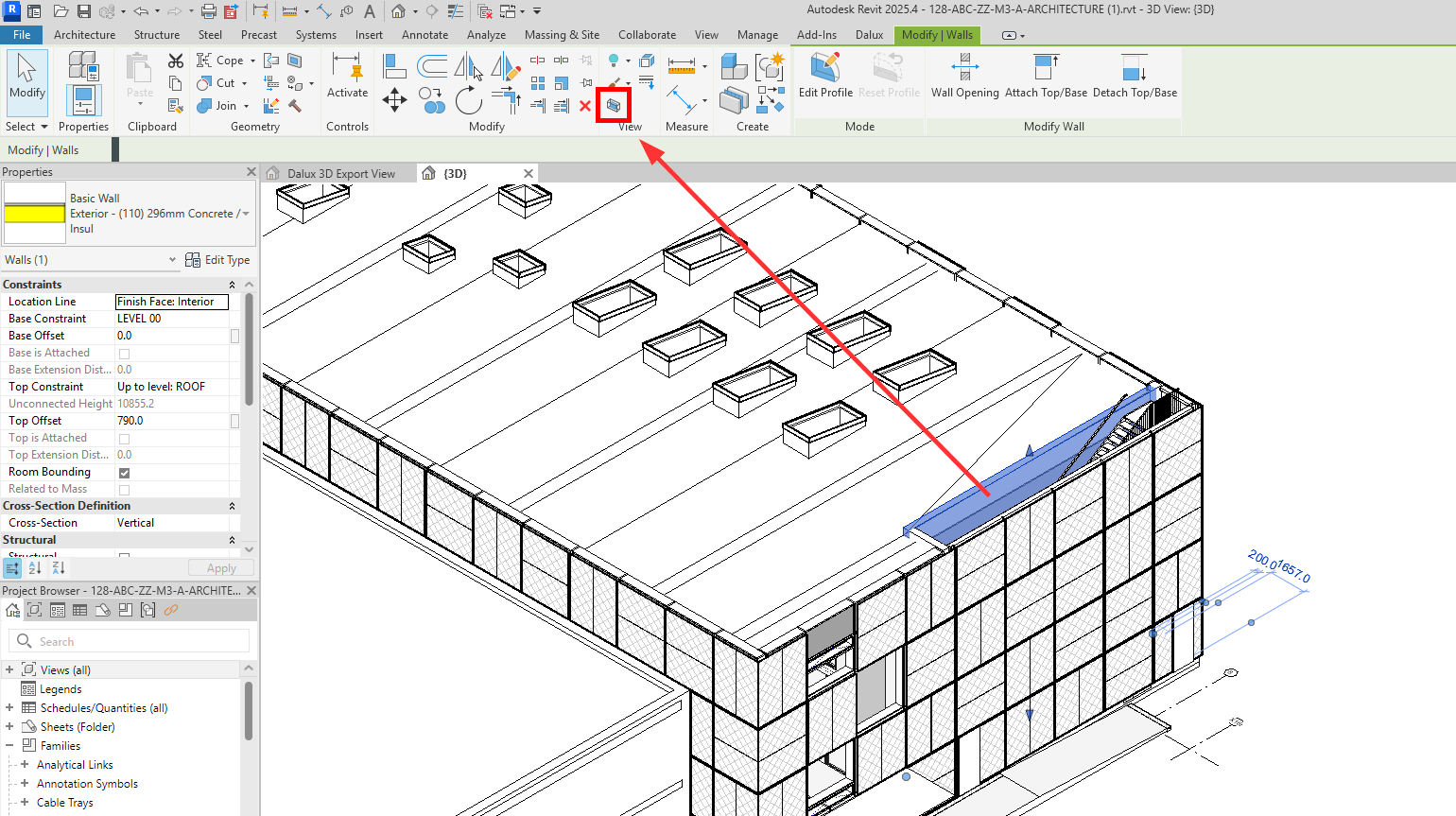

For at gøre det lettere at se objektet selv, kan du bruge funktionen Selection Box:

Denne proces kan gentages for så mange elementer/objekter, som du ønsker at ændre.
