Sådan opsætter du Stationeringslinjer og Zoner

Denne artikel beskriver, hvordan man opretter zoner på kortet, områder og konstruktioner i et InfraField-projekt.

Brug zoner til at opdele projektet i mindre segmenter med specifikke egenskaber eller til filtreringsformål. Det anbefales at oprette zoner fra starten, men tilføjelse af zoner senere vil automatisk opdatere allerede placerede registreringer.

Zoner, der oprettes i kortvisningen, vises automatisk oven på alle kortlag.

Du skal først oprette et område eller en konstruktion for at tilføje zoner til det. Hvis du har uploadet en eller flere centerlinjefiler, kan du bruge dem til automatisk at oprette zoner langs centerlinjerne.

Sådan opsættes zoner

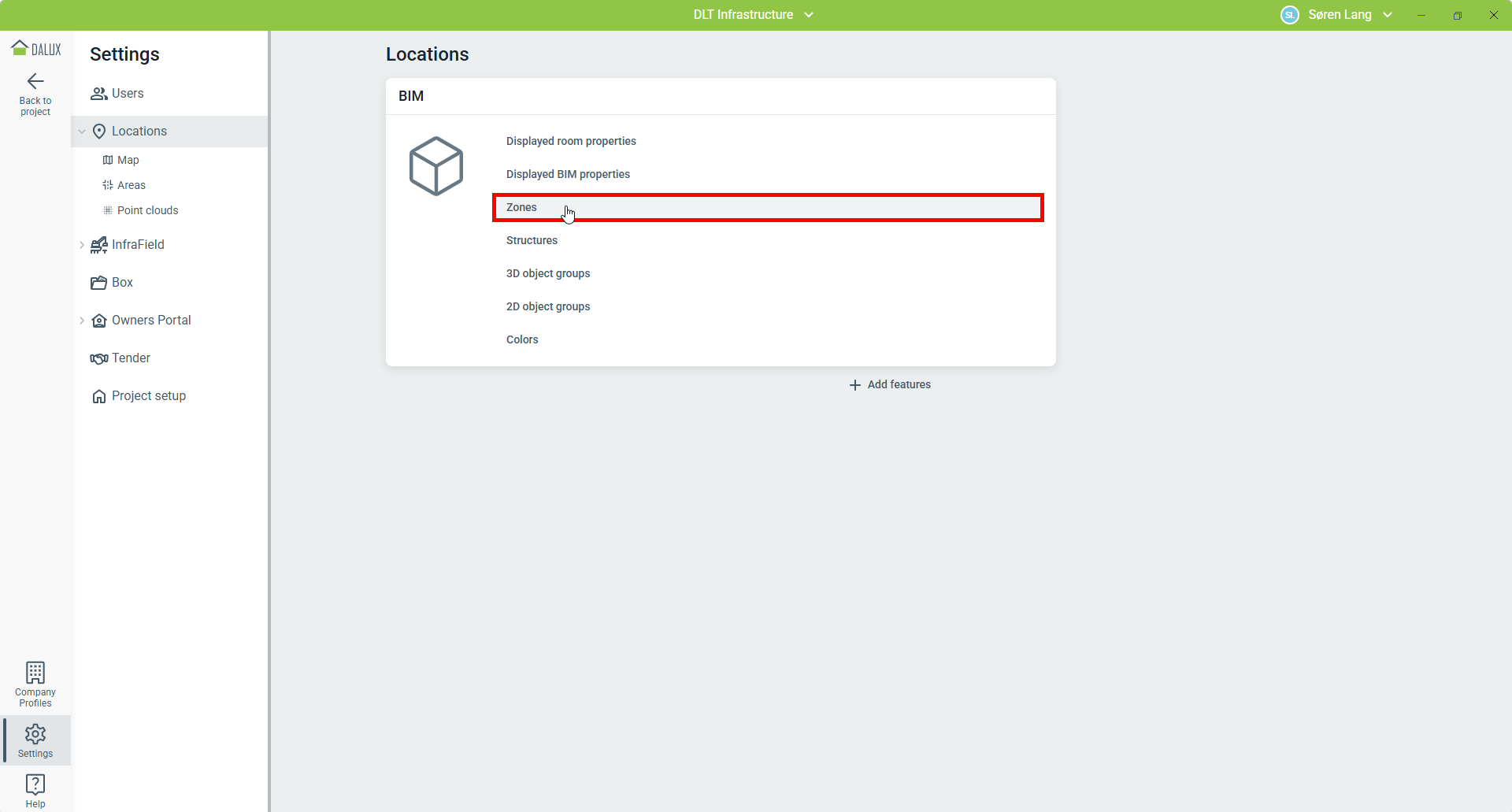

For at oprette zoner i projektet, naviger til Opsætning Lokationer 'Zoner'.

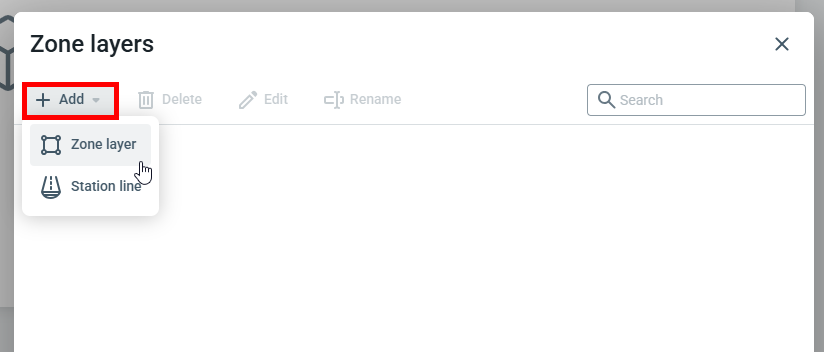

Når du klikker på Tilføj, er der to måder at oprette zonelag på:

• Zonelag: Denne funktion giver dig mulighed for at tegne figurer på kortet, områder eller konstruktioner. Zonerne er uafhængige af hinanden.
• Stationeringslinje: Dette giver dig mulighed for at oprette zoner, der følger en centerlinje med en fast bredde.

Sådan opsættes zonelag

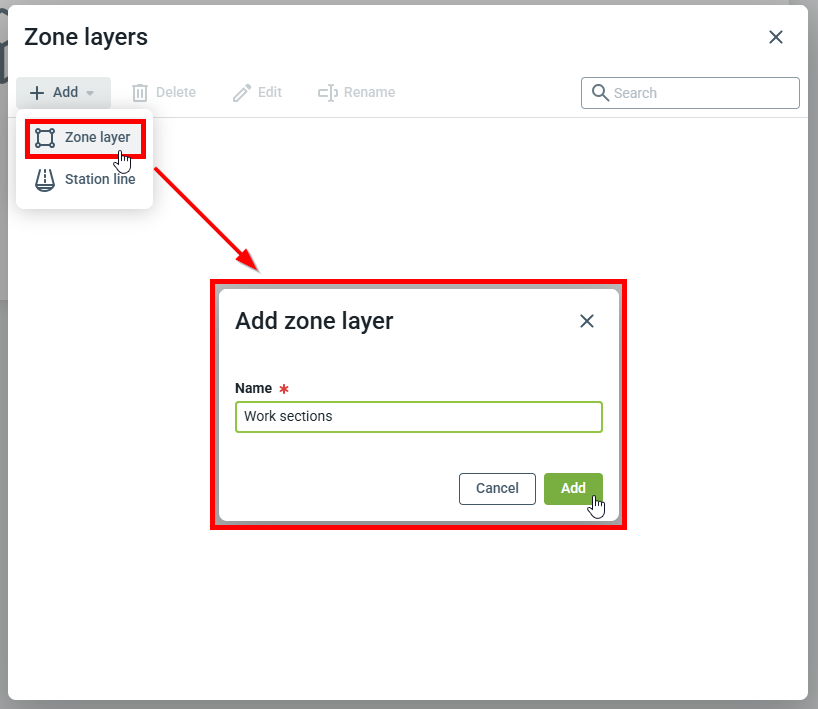

For at oprette et nyt zonelag og zonerne på laget, klik Zonelag.

Indtast et navn til zonelaget, og klik på 'Tilføj'. Zonelaget vises i listevisningen.

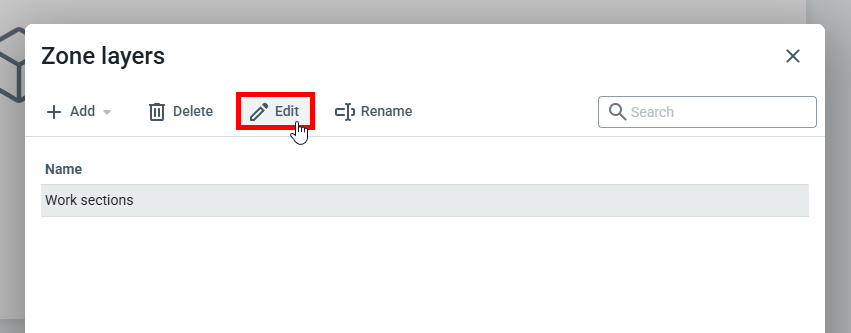

Dobbeltklik på zonens navn eller vælg den og klik Rediger.

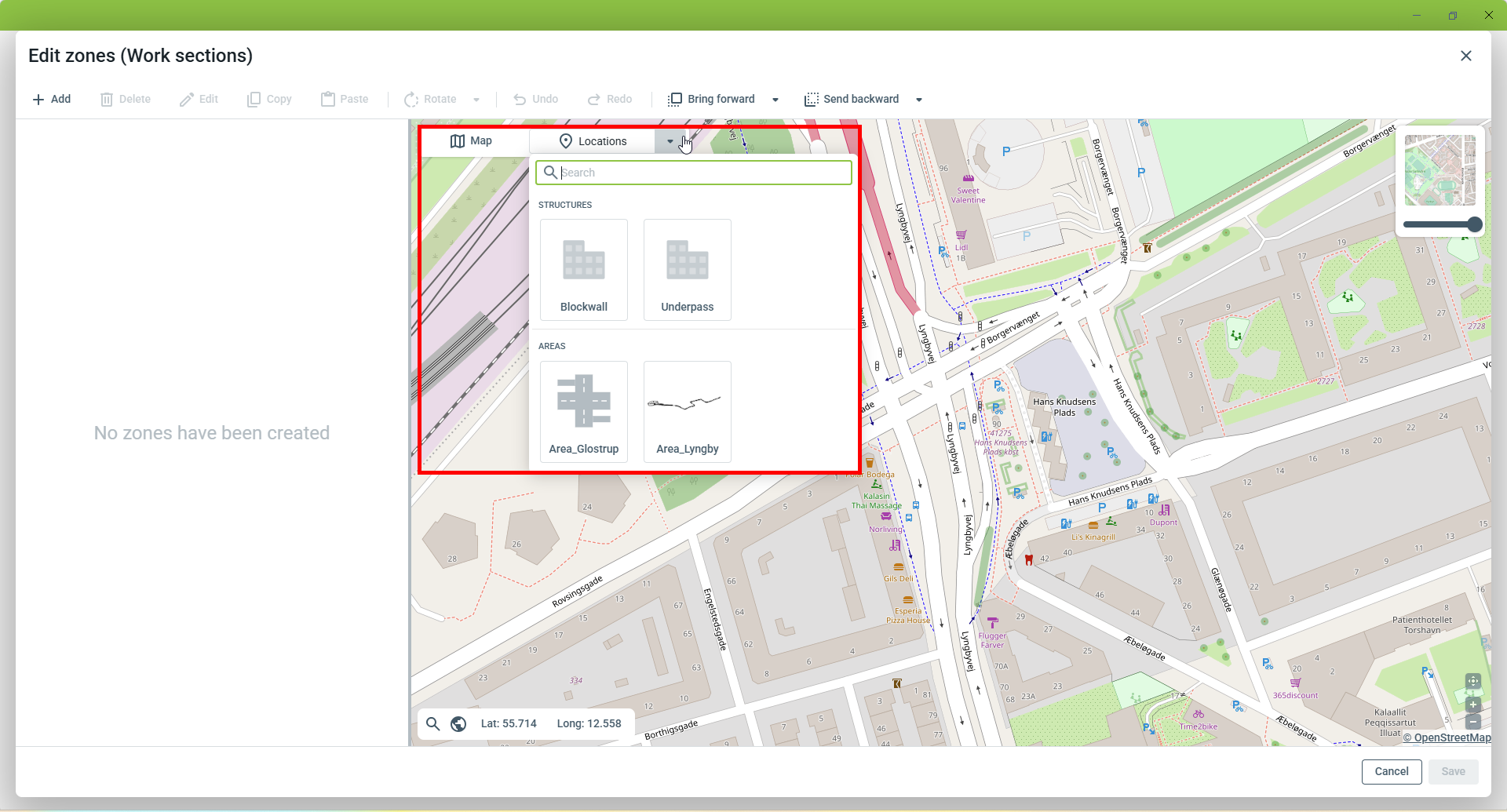

Du skal vælge, hvor zonerne skal tilføjes. Vælg mellem 'Kort', 'Område' eller 'Konstruktion' fra Lokationer.

• Zoner, der er tilføjet til områder, kan også vises på kortet.
• Zoner oprettet på en konstruktion kan kun vises inden for den konstruktion og IKKE på kortet, områder eller en anden konstruktion.
• Zoner tilføjet til kortet og områder kan have det samme navn og betragtes som den samme zone.
• Zoner, der er tilføjet til en konstruktion, kan have samme navn inden for konstruktionen og vil blive betragtet som den samme zone på tværs af etager. Den kan ikke have samme navn som en zone fra kortet/området eller fra en anden konstruktion.

Sådan opsættes stationeringslinjer

For at generere zoner baseret på Stationeringslinje, skal du have mindst én Centerlinje-fil. Læs denne artikel for at lære, hvordan du tilføjer centerlinje-filer til projekter: Sådan opsættes Centerlinjer

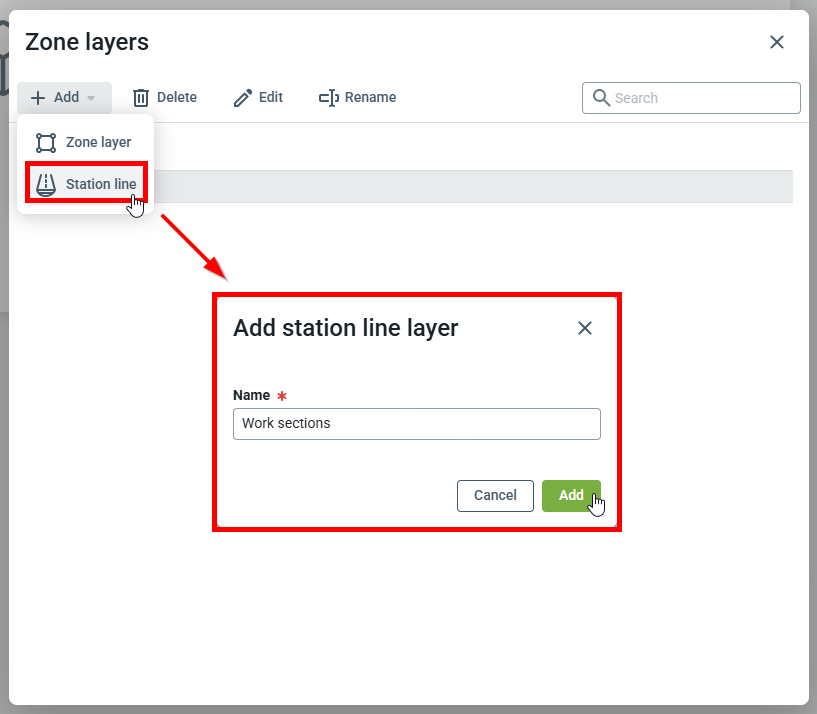

For at generere nye zoner ved hjælp af stationeringslinjer, naviger til:

Opsætning Lokationer Zoner Tilføj Stationeringslinje.

Skriv et navn, og klik på 'Tilføj'.

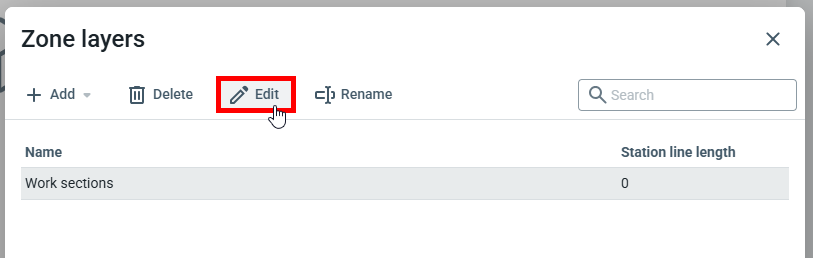

Dobbeltklik på zonelaget eller vælg det og klik Rediger for at åbne det og begynde at oprette zoner i det.

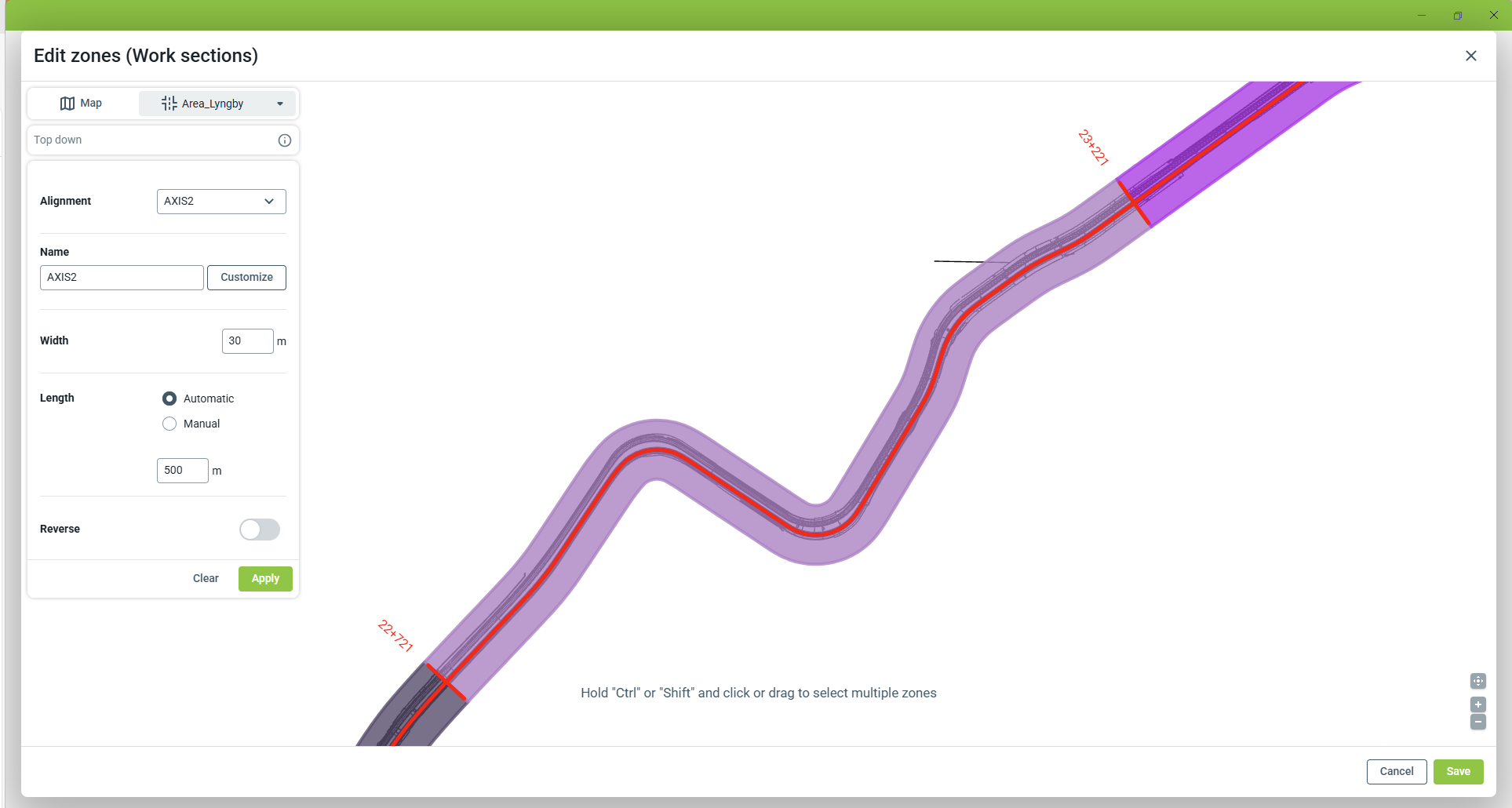

Vælg kortvisning eller et område med en tegning.

• Centerlinjer: Vælg en linje fra en Centerlinje-fil.
• Navn: Vælg et præfiks for at navngive zonerne. Zoner vil blive navngivet med præfikset og start og slut af stationeringsfremskridtet.
  • Tilpas: Indtast et præfiks + en startværdi og intervallerne
• Bredde: Indtast den samlede bredde for alle oprettede zoner.
• Længde:
  • Automatisk: Brug denne indstilling til automatisk at oprette zoner langs Centerlinjer med samme længde (angivet nedenfor under meter).
  • Manuel: Brug denne metode til manuelt at oprette zonerne baseret på en startstation og manuelt valgte længder
• Baglæns: Vælg, hvilken ende zonerne skal genereres fra.

Klik på 'Anvend' for at se de genererede zoner. Klik på 'Gem' for at gemme dit arbejde.

Tilføj zone-egenskaber

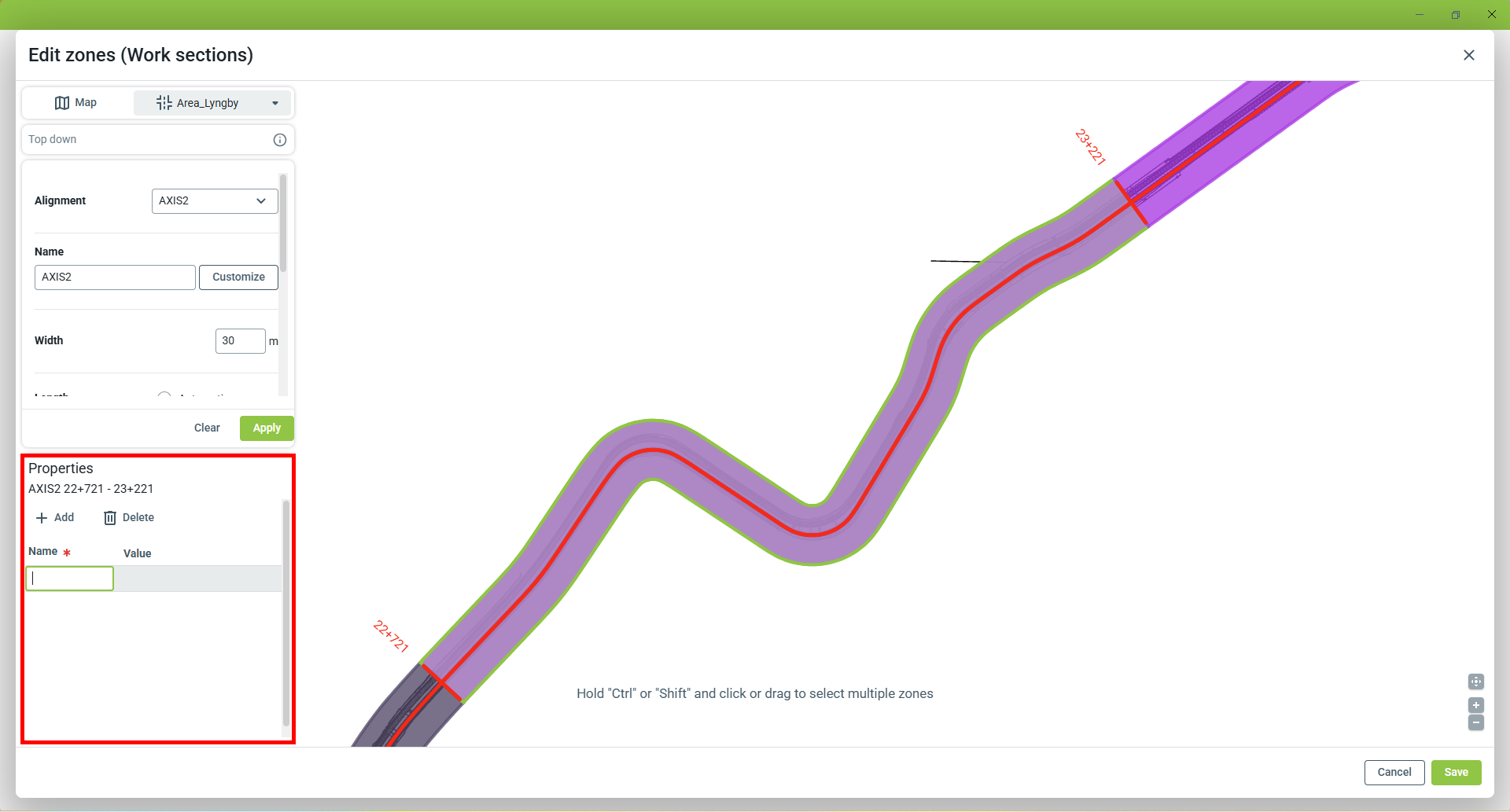

Zoner kan have individuelle egenskaber, som brugere kan få adgang til, når de interagerer med dem. For at tilføje disse egenskaber skal du klikke på zonen, mens du redigerer den, og udfylde 'Navn' og 'Værdi' i den dedikerede dialog:

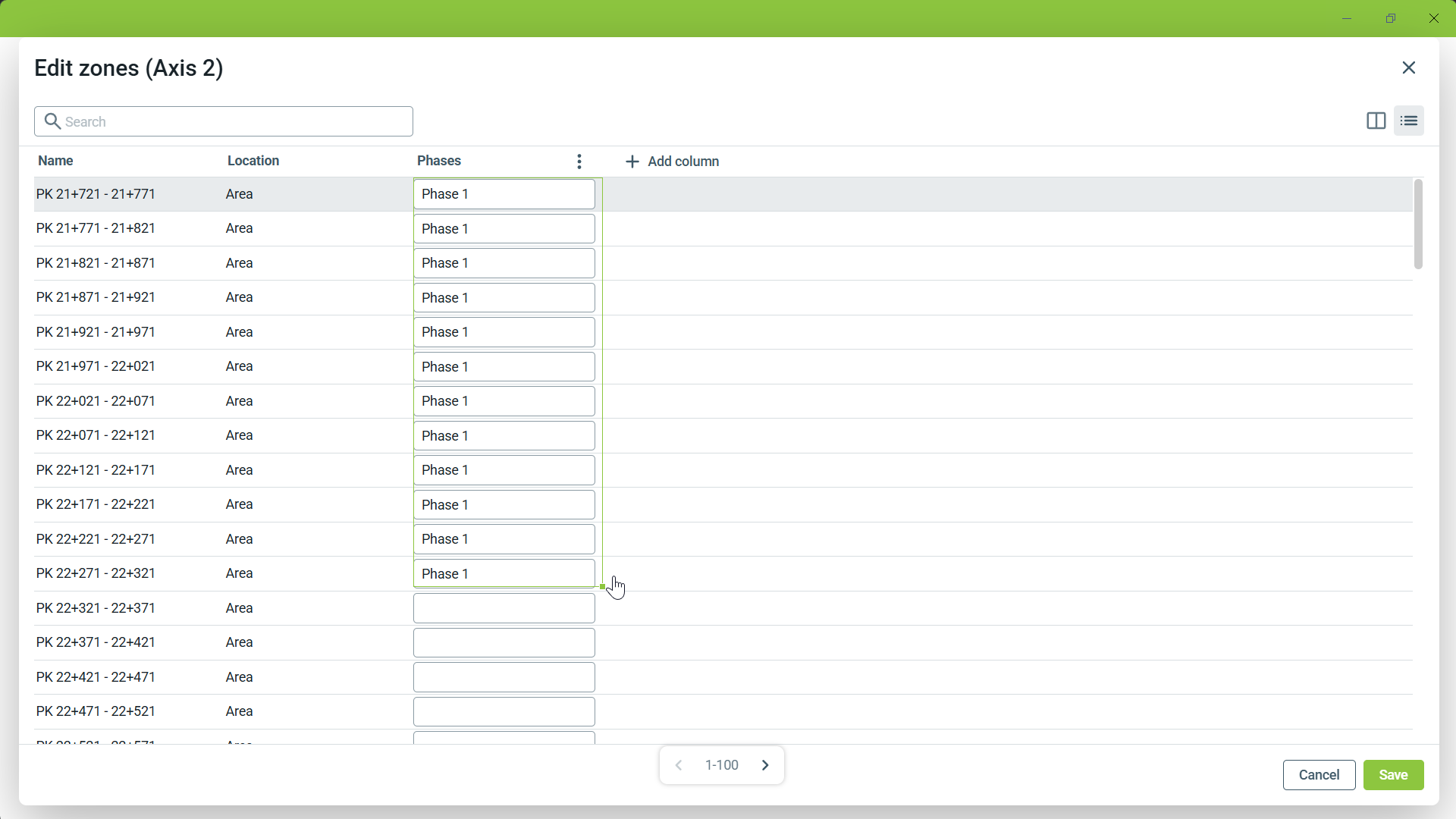

Hvis du vil tilføje flere værdier på en gang, kan du skifte til listevisning, ved at klikke på . Tilføj en ny kolonne til din attribut, indtast én værdi, og træk den grønne boks ned for alle de zoner, du vil udfylde:

Bemærk, at generering af nye zoner vil overskrive disse oplysninger.
