I denne artikel gennemgår vi nogle af de filformater, der bruges ved import af data til Dalux FM, når din DWG-tegning indeholder areal-/rumsdata.
De filformater, der omtales i denne artikel, omfatter:
- BIPS CAD-lagstandard (BIPS-lagstandard)
- AK81 CAD-lagstandard BIPS (BIPS-lagstandard)
- AK81 A99 CAD-lagstandard (CAD-lagstandard)
- NS CAD (norsk standard)
Vi antager, at du har grundlæggende kendskab til Autodesk AutoCAD og/eller AutoCAD Architecture.
Når du bruger disse filformater, skal dine lag matche lagenes navne i denne artikel. Ellers vil importen fejle.
Hvis du vil bruge dine egne lag-navne, kan du bruge det brugerdefinerede filformat. Læs denne artikel for at lære, hvordan du bruger det brugerdefinerede filformat.
Når du importerer data fra dine DWG-tegninger, vil rum-/etageoplysninger i Dalux FM blive oprettet.
Hvis du opdaterer informationen ved hjælp af DWG-tegningen, vil rum-/etageoplysningerne i Dalux FM blive ændret.
Så sørg venligst for at verificere indholdet, før du opdaterer det.
ADVARSEL!
Hvis du sletter/ændrer data i Dalux FM under en import, kan de ikke gendannes.

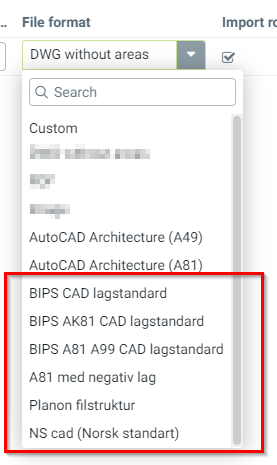

BIPS, A81, Planon og NS CAD
Disse filformater er kun tilgængelige for instanser oprettet på dansk og norsk.

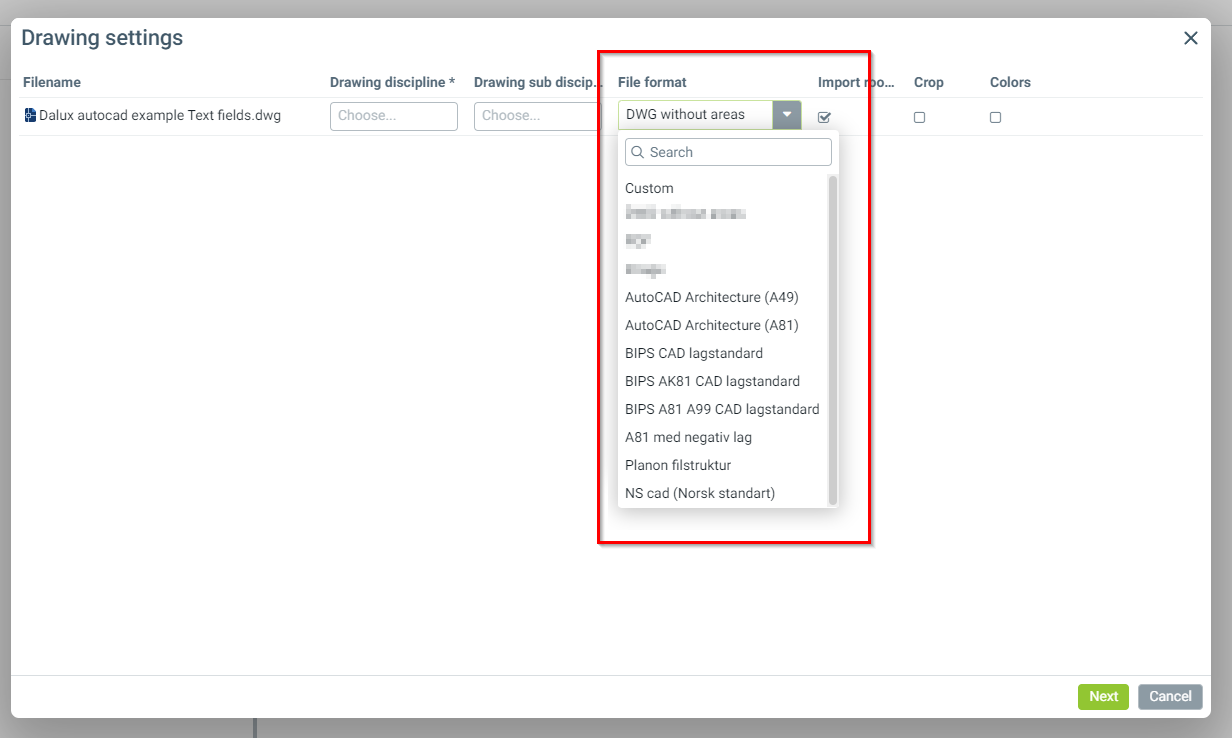

Opret tegningerne i overensstemmelse med de samme regler som for det brugerdefinerede filformat (se link ovenfor).
Den eneste undtagelse er, at lag og blokkens attributter skal navngives korrekt afhængigt af det valgte filformat:
| Nettoareal | Bruttoareal | Rumnummer | Rumtype | Alternativt lag | Negativt nettoareal | Negativt bruttoareal | |
| BIPS CAD lagstandard | A49--A-N | A49--A-B | A49--I- | A49--T- | A49--E- | -- | -- |
| BIPS AK81 CAD lagstandard | AK81--G-N | AK81--G-B | A99--I- | A99--T- | A99--E- | -- | -- |
| BIPS AK81 A99 CAD lagstandard | A81--G-N | A81--G-B | A99--I- | A99--T- | A99--E- | -- | -- |
| NS CAD (Norsk standard) | A862-NTA | A862-BTA | A862-Rumnummer | A862-Rumtype | -- | -- | -- |

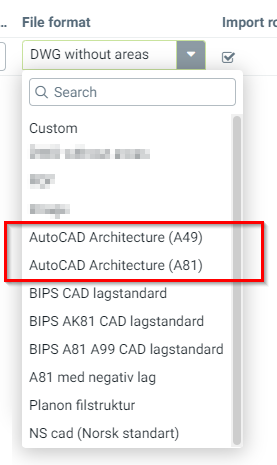

AutoCAD Architecture
Lagformaterne er tilgængelige for alle instanser, uanset sprog.

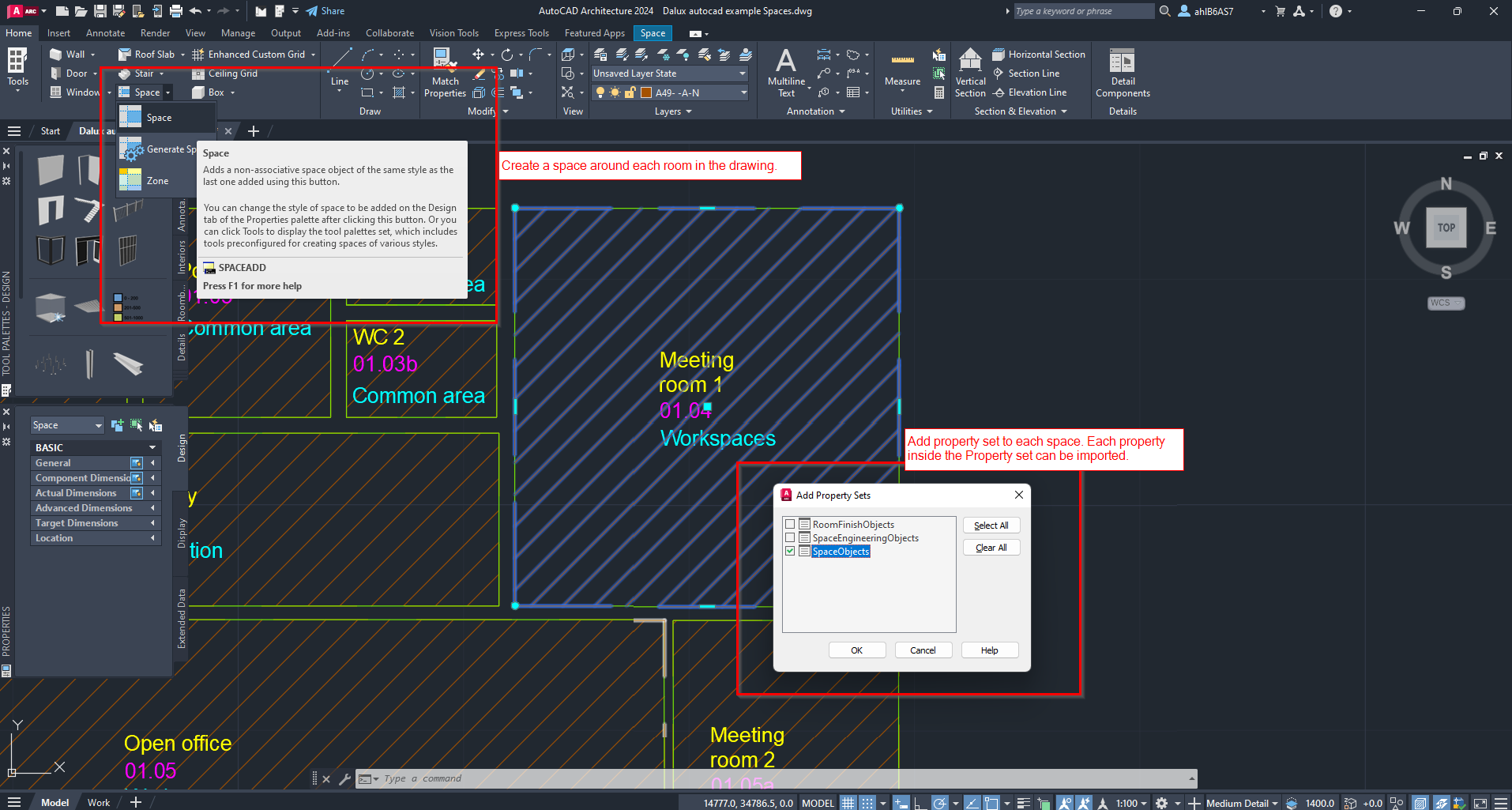

Hvis du bruger AutoCAD Architecture, kan du oprette arealoplysninger ved hjælp af Space-værktøjet.
Hvert Space-objekt kan have egenskaber, der kan importeres til Dalux FM.
Netto- og bruttoarealerne skal være på bestemte lag:
| Nettoareal | Bruttoareal | |
| AutoCAD Architecture A49 | A49- -A-N | A49- -A-B |
| AutoCAD Architecture A81 | A81--G-N | A81--G-B |
Attributterne behøver ikke være på et bestemt lag og bør oprettes som egenskabssæt.

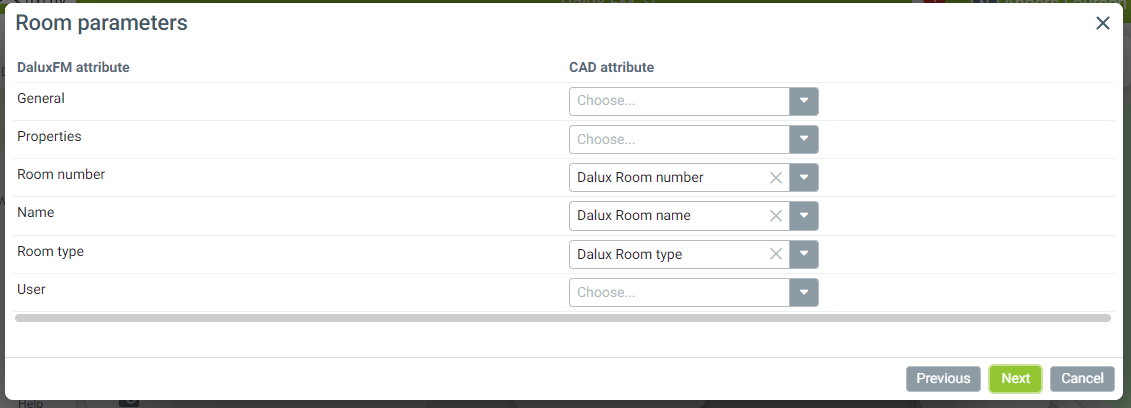

Under importens 'Rumparametre'-trin kan hver rumegenskab matches med en tilsvarende Dalux-attribut.
