Denne artikel beskriver, hvordan man uploader, administrerer og viser punktskyer, der er uploadet til Dalux FM.
Punktskyer er et datasæt af punkter, der indeholder geometriske koordinater, farveværdier og lysstyrke. De genereres normalt af LIDAR-scannere, som scanner et område og indsamler datapunkterne. Datapunkterne omdannes derefter til 3D-billeder i form af en punktsky.
Vi anbefaler at bruge Dalux Desktop-appen, når du arbejder med punktskyer.
Punktskyer i FM er kun tilgængelige med BIM og Dokumentation Pro.
Teknisk information
I de fleste tilfælde er det anbefalede filformat for optimal brug .laz, men andre filformater vil også fungere fint med Dalux FM. Vi anbefaler, at hvis det er muligt, at følge de foretrukne filformater nedenfor fra venstre mod højre.
.laz .las
.e57
.ply
.pts
.xyz
Den maksimale filstørrelse er 8GB.
.pts- og .xyz-filer varierer i deres specifikation, så den korrekte fortolkning kan ikke garanteres. Hvis dette er den eneste tilgængelige filtype, kan en service som Pointzip bruges til at konvertere filer til .laz.
Dalux FM understøtter ikke .rcp-filer.
Sådan opsætter du Punktskyer
Brugerrettigheder
Punktskyer kan kun administreres af administratorer.

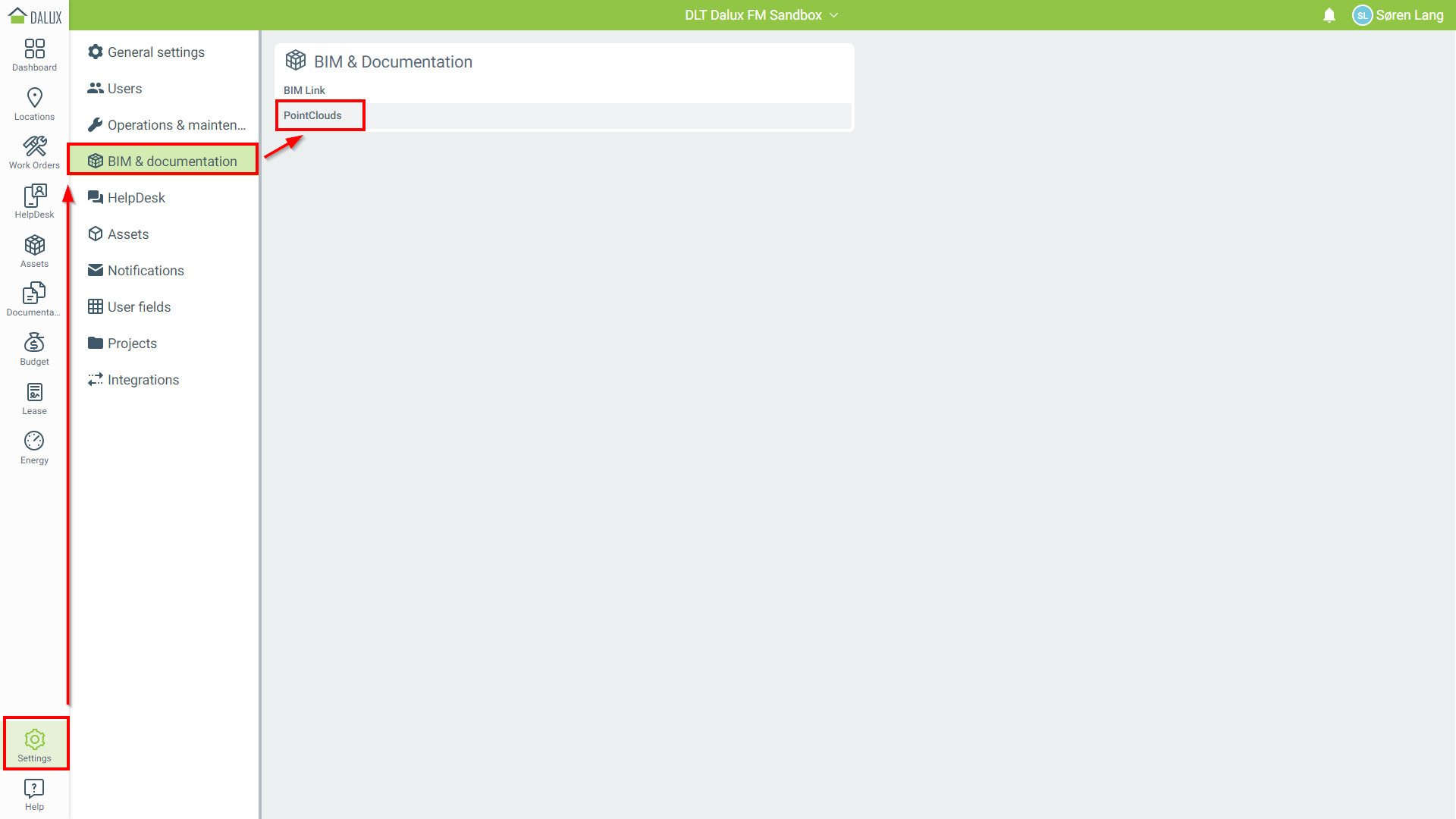

For at uploade eller administrere punktskyer skal du gå til:
Indstillinger
BIM & Dokumentation
'Punktskyer'.

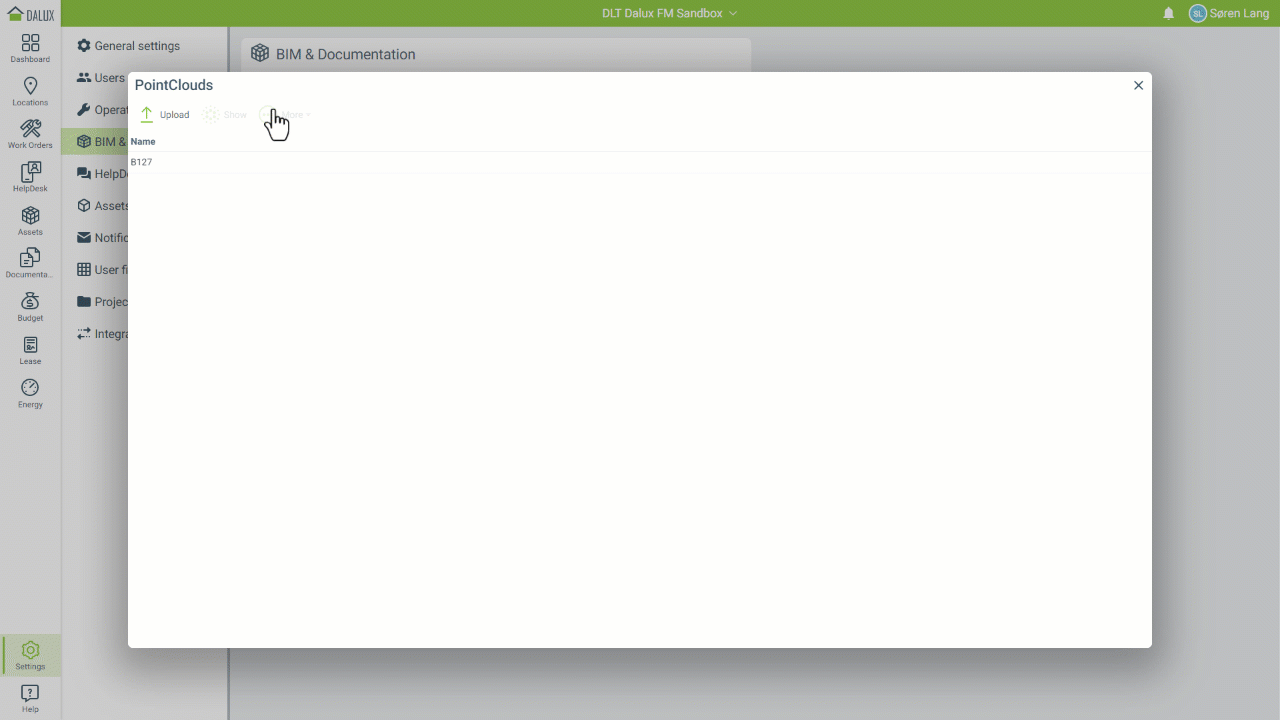

Når du klikker på 'Punktskyer', åbnes et nyt vindue. Herfra kan du
-
Upload eller opdater punktskyer for Dalux FM instans
-
Vis alle punktskyer uploadet til Dalux FM instans
Når du vælger en eksisterende punktsky, fra Mere menupunkt kan du:
-
Upload yderligere filer til punktskyen
-
Slet punktsky
Klik på Upload og find punktskyfilerne på din computer, og upload dem til Dalux FM.

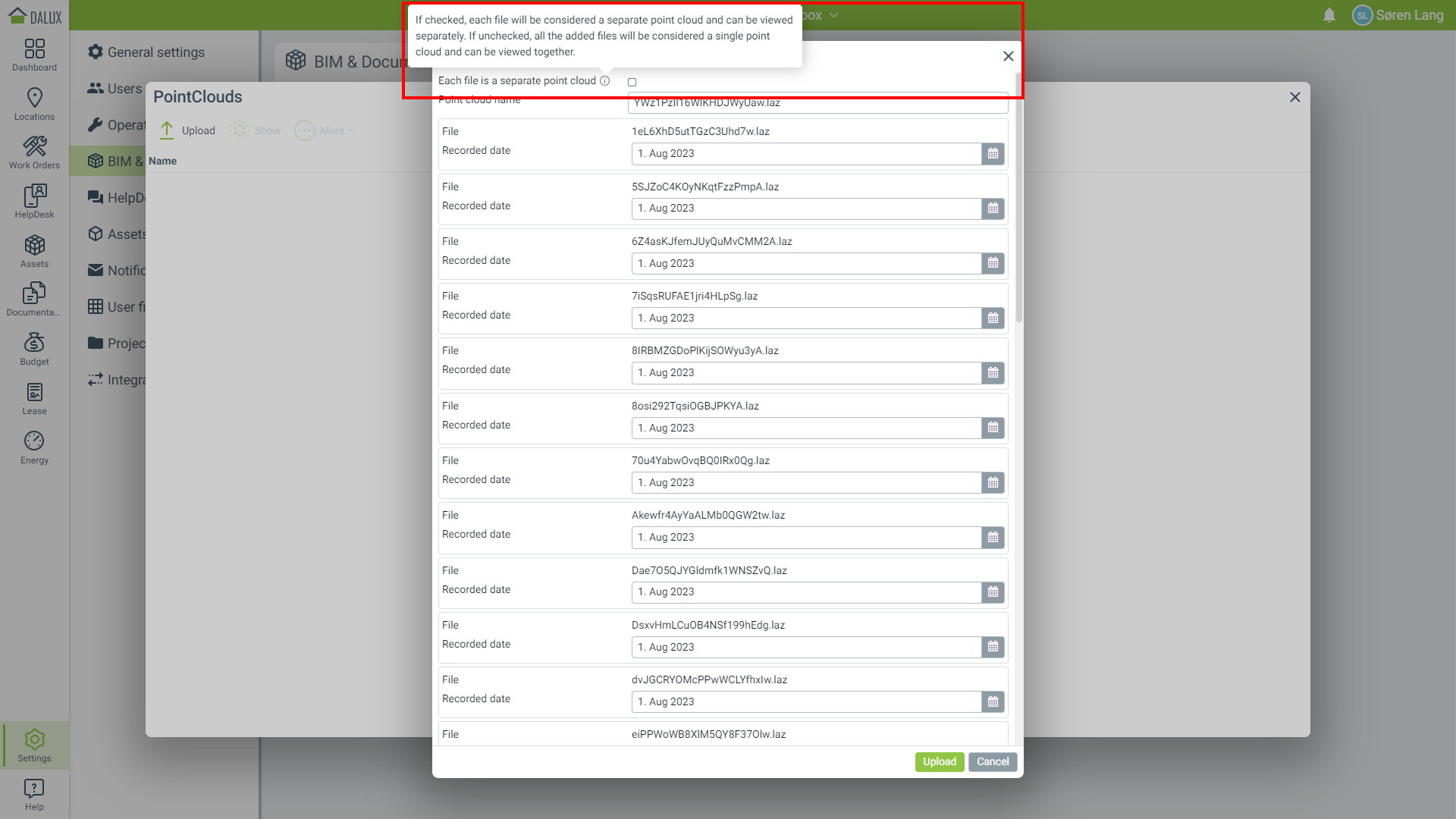

Når du har fundet filerne, åbnes et nyt vindue.
Vær særlig opmærksom på toppen af vinduet. Du skal fortælle Dalux FM, om du uploader separate punktskyer, eller om du uploader en større punktsky i flere dele.
Du kan ændre navnet på punktskyen/punktskyerne og angive optagedatoen. Bemærk, at disse oplysninger ikke kan ændres efter upload.
Når du er færdig, klik på 'Upload'.
Når punktskyerne er uploadet, vil Dalux FM behandle filerne, før de kan bruges.
Hvis du tilføjer punktskyer fra forskellige datoer, skal du oprette en ny punktsky og følge samme proces.
Når punktskyen er uploadet og behandlet, kan den ses ved at klikke på punktskyen og derefter klikke på Vis i topmenuen.
Teknisk information
Når du ser punktskyen på Dalux desktop appen, ændres punktstørrelserne dynamisk baseret på faktorer som kamervinkel og zoomniveauer.

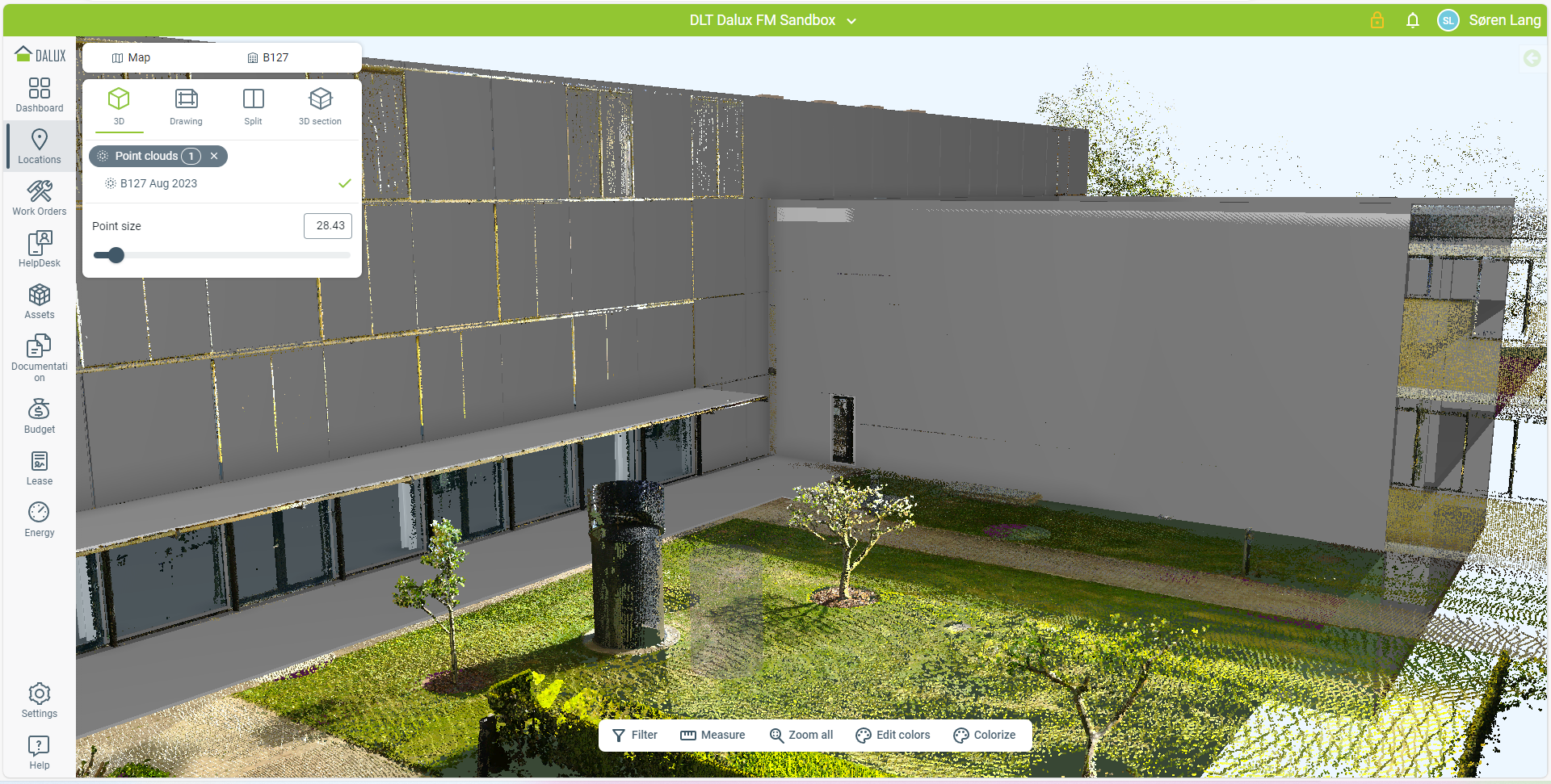

Når du ser punktskyen på nettet, vil en 'Punktstørrelse' skyder vises, og hvert punkt vil blive gengivet med den valgte størrelse. Dette gælder både visning af punktskyen alene og visning af den i 3D sammen med 3D-modellen.
Sådan bruger du punktskyer med Lokationer
Hvis punktskyerne og en 3D-model er justeret, kan punktskyen vises sammen med 3D-modellen. Punktskyer kan ses fra Lokationer.

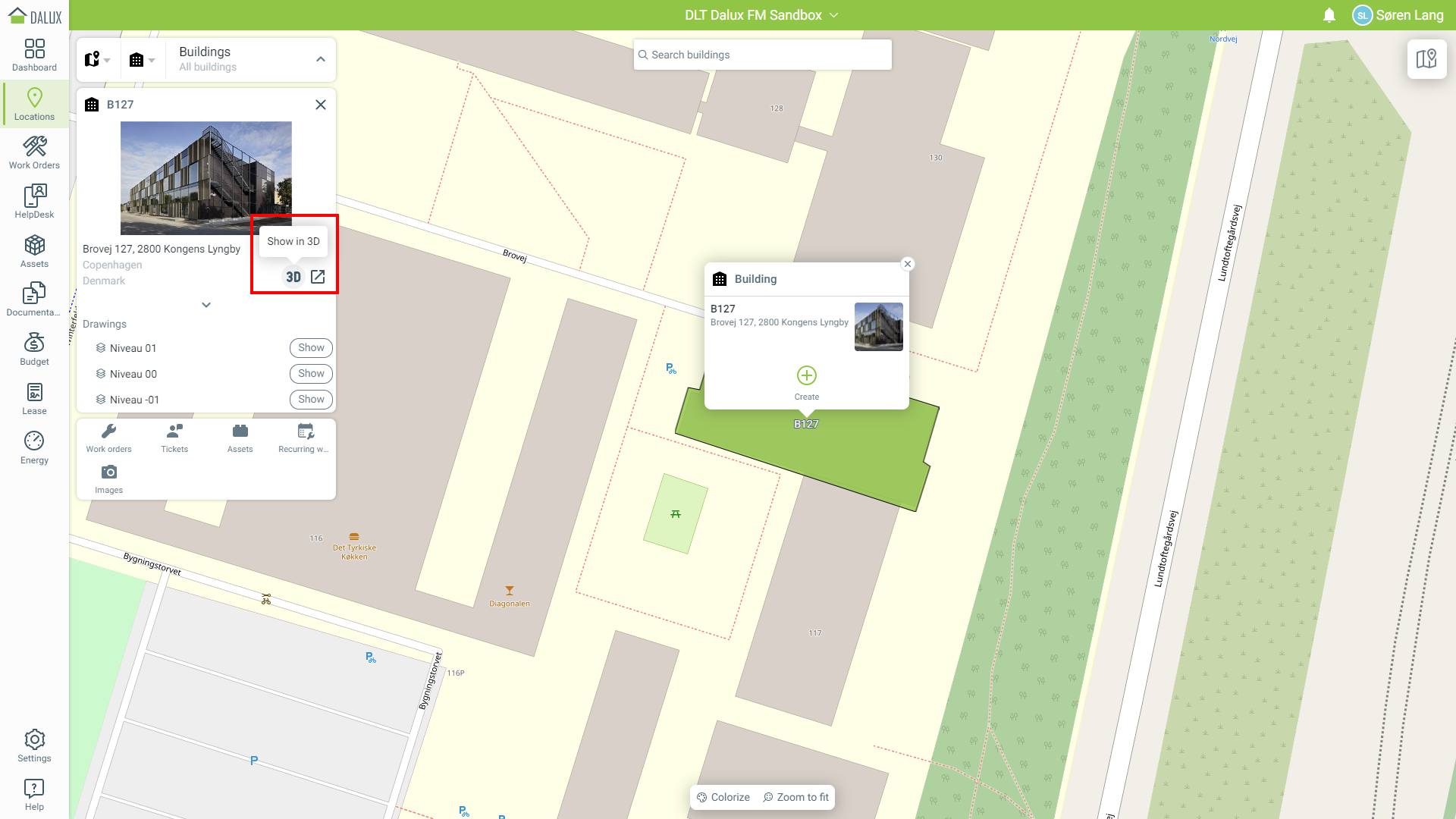

Gå til Lokationer og vælg den
Bygning der var forbundet med punktskyen. Klik derefter på
-knappen.

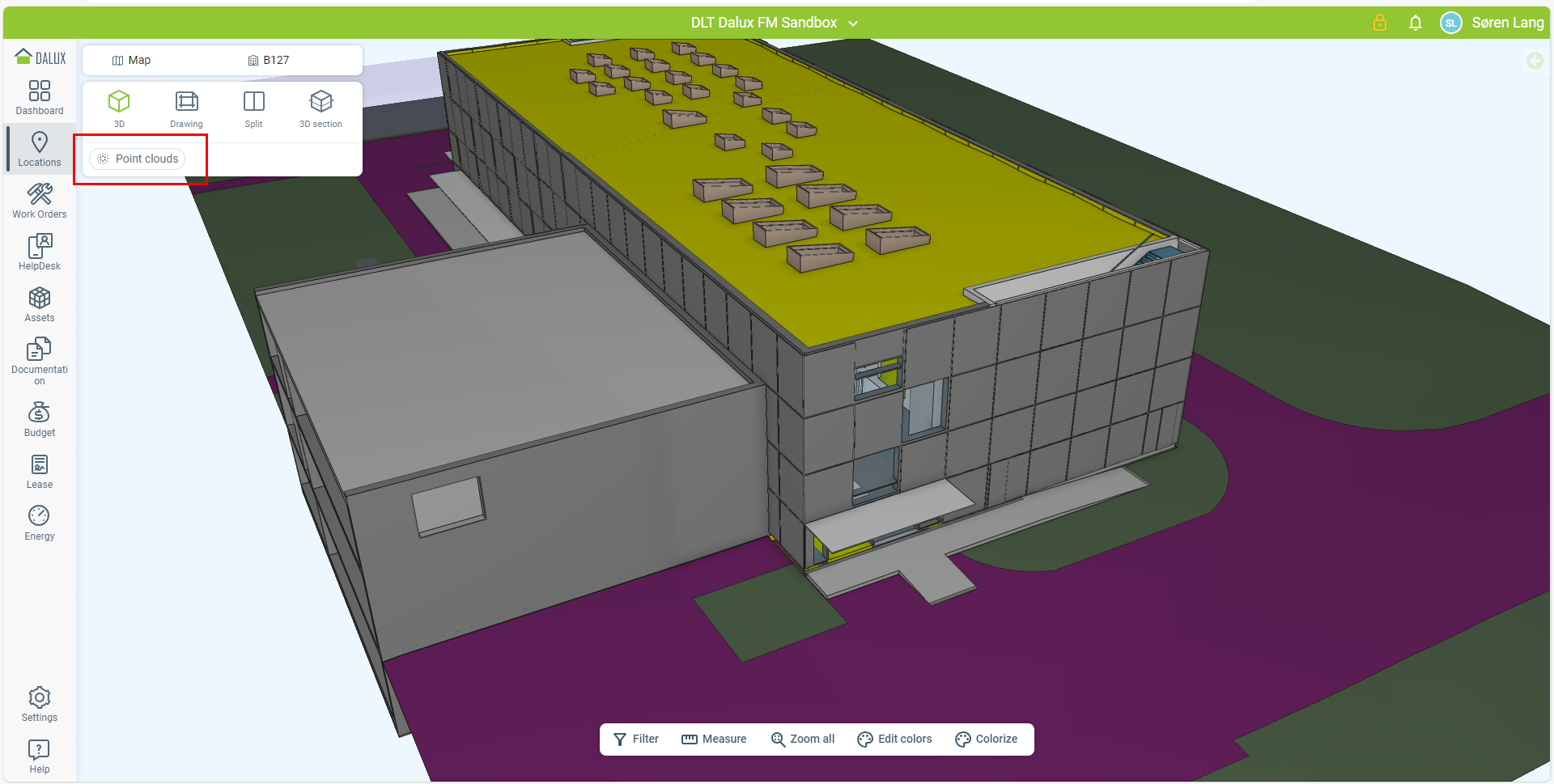

Du kan derefter vælge Punktskyer i værktøjslinjen og vælge hvilken punktsky der skal vises.
Punktskyen vises sammen med 3D-modellen, og navigation i 3D fungerer som normalt i Dalux FM.
