Sådan opdateres IFC-modeller i FM

Denne artikel beskriver, hvordan man opdaterer IFC-modeller i Dalux FM og kortlægger de importerede data fra en opdateret model.

Når du opdaterer IFC-filer i Dalux FM, skal du være meget opmærksom på data-mappingen for at undgå at oprette dubletter eller fjerne data utilsigtet.

Opdatering af IFC-filer overskriver den eksisterende fil med en ny, men du kan vælge, hvilke data der skal importeres, og hvilke der ikke skal. I denne artikel viser vi eksempler på IFC-opdateringer, hvor:

• Der tilføjes en udvidelse til bygningen
• To eller flere rum er slået sammen til et rum
• Et eller flere rum opdeles i flere nye rum

Sådan opdaterer du en IFC-model i Dalux FM

For at opdatere en IFC-model i en Dalux FM-instans skal du finde den bygning, du vil opdatere IFC-filen for, i Lokationer-modulet. Dette kan gøres via kortet eller ved at bruge listevisningen.

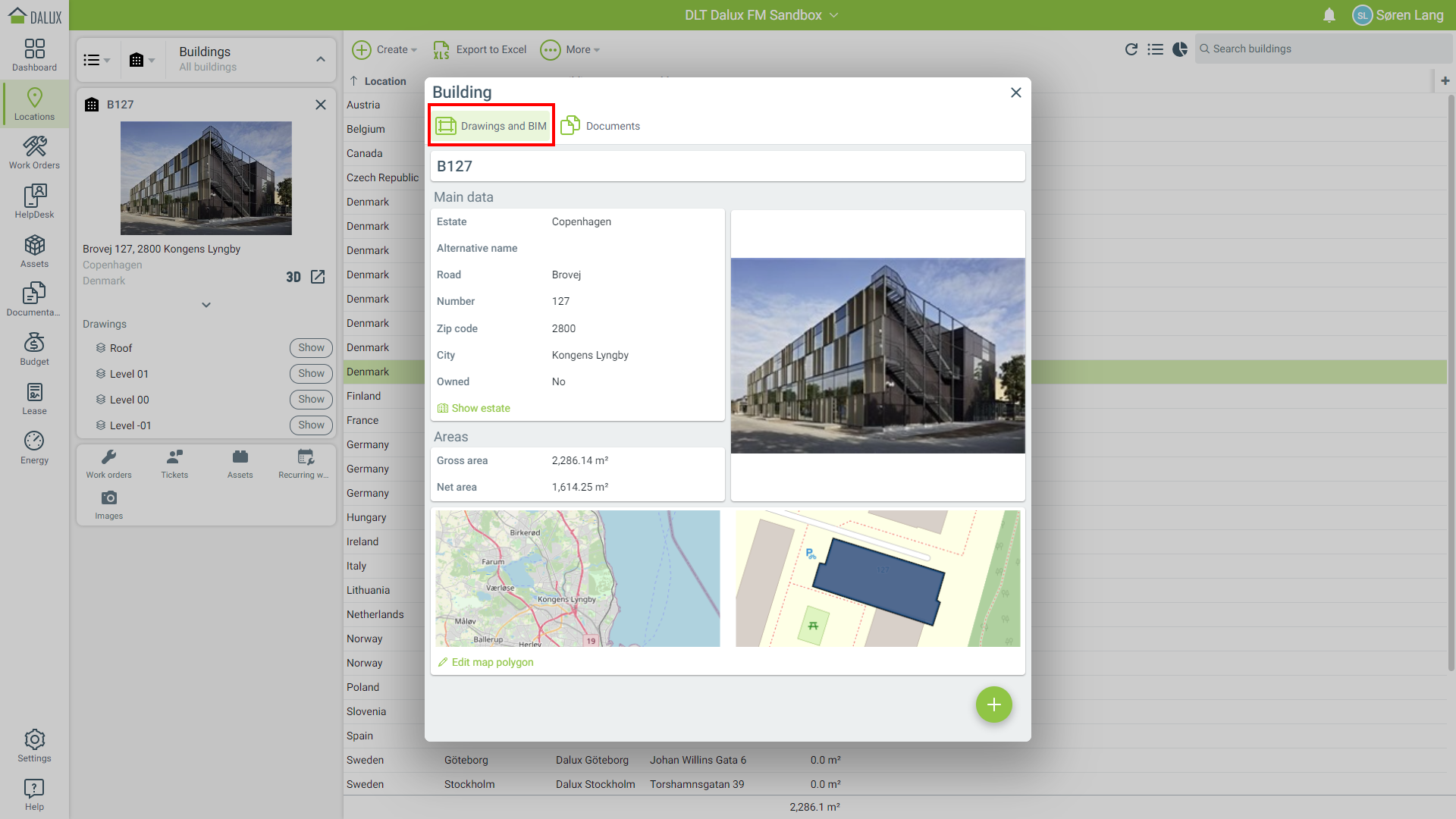

Dobbeltklik på bygningen for at åbne den. Klik derefter på Tegninger og BIM.

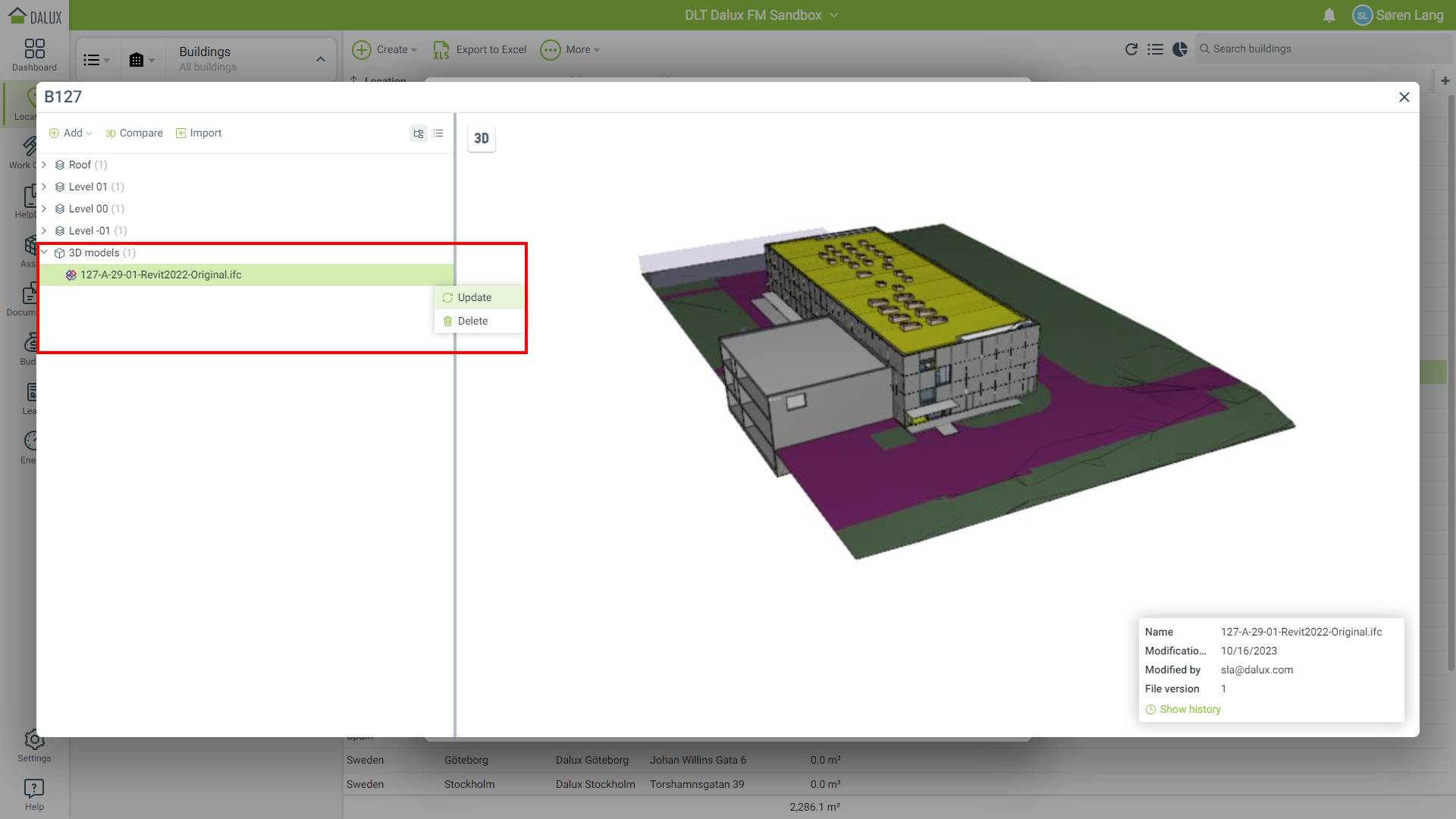

Find modellen, du ønsker at opdatere, klik og derefter Opdater. Find den opdaterede modelfil på din computer og upload den.

Processen ligner din første upload, men det er meget vigtigt at sikre, at de nye oplysninger fra BIM-modellen kortlægges korrekt.

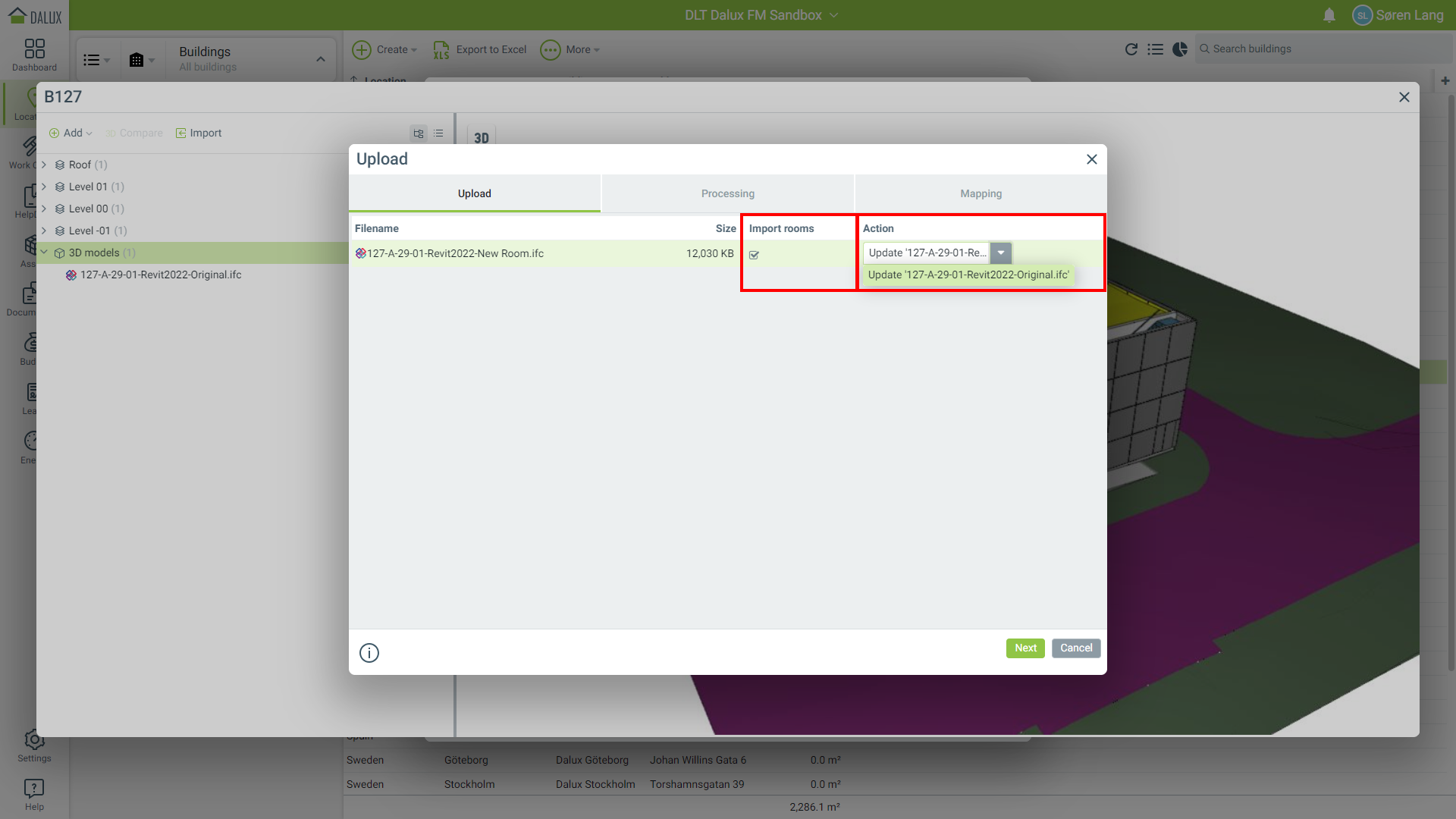

Da vi importerer en model med ændringer i rumdata, markerer vi afkrydsningsfeltet 'Importér rum'. Upload-vinduet viser, at 'Handling' opdaterer en eksisterende model.

Klik på 'Næste' for at fortsætte.

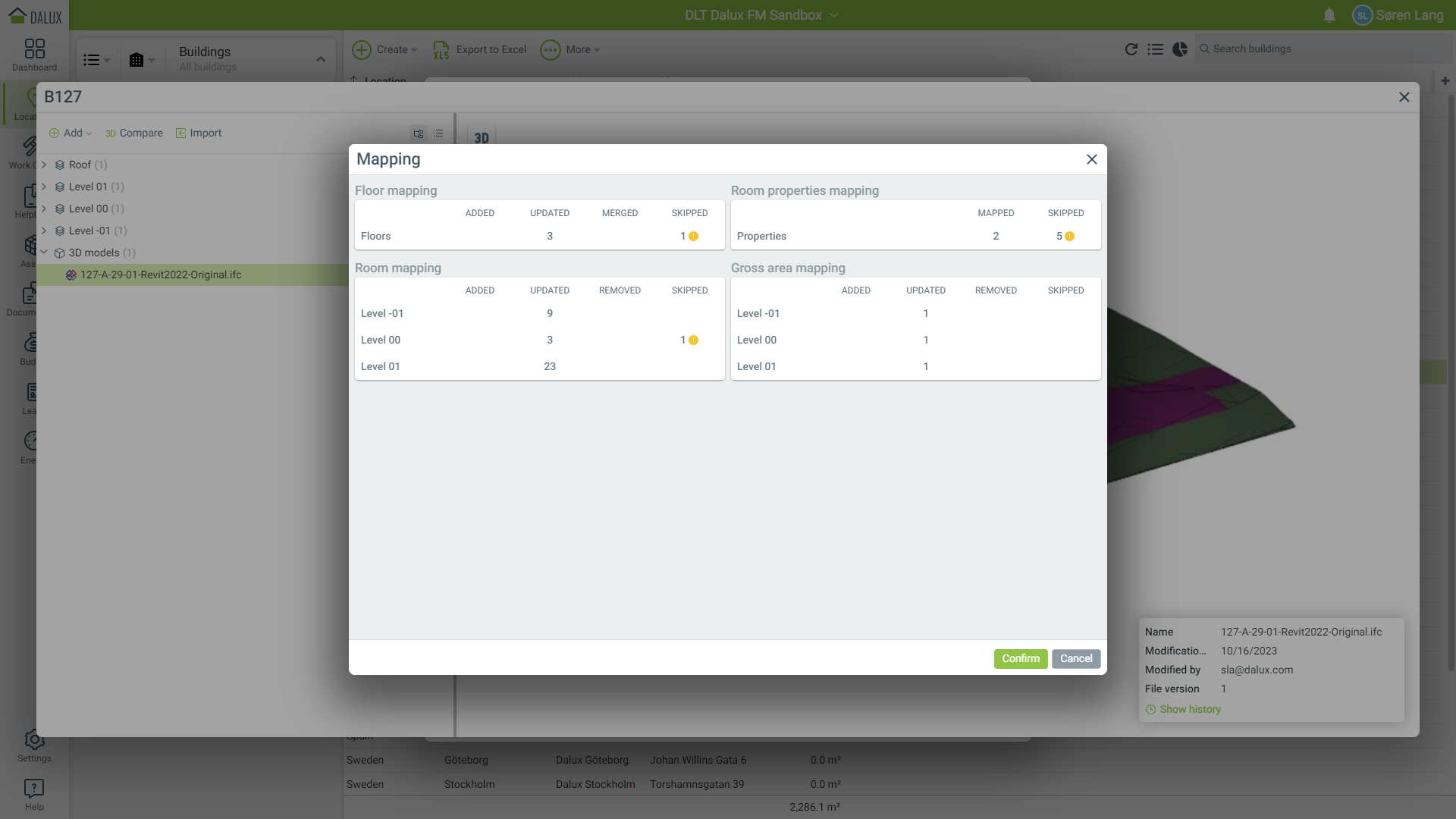

Når den opdaterede model er uploadet og behandlet, skal du igennem kortlægningsprocessen igen. Generelt har du mulighed for at oprette, springe over eller erstatte med de nye data.

Det er vigtigt at gennemgå hvert kortlægningsvindue og beslutte, hvad der skal ske med de nye data. Dalux vil informere dig om potentielle fejl, såsom allerede eksisterende etager eller rum.

Opdatering af IFC på en bygning - Udvidelser af bygningen

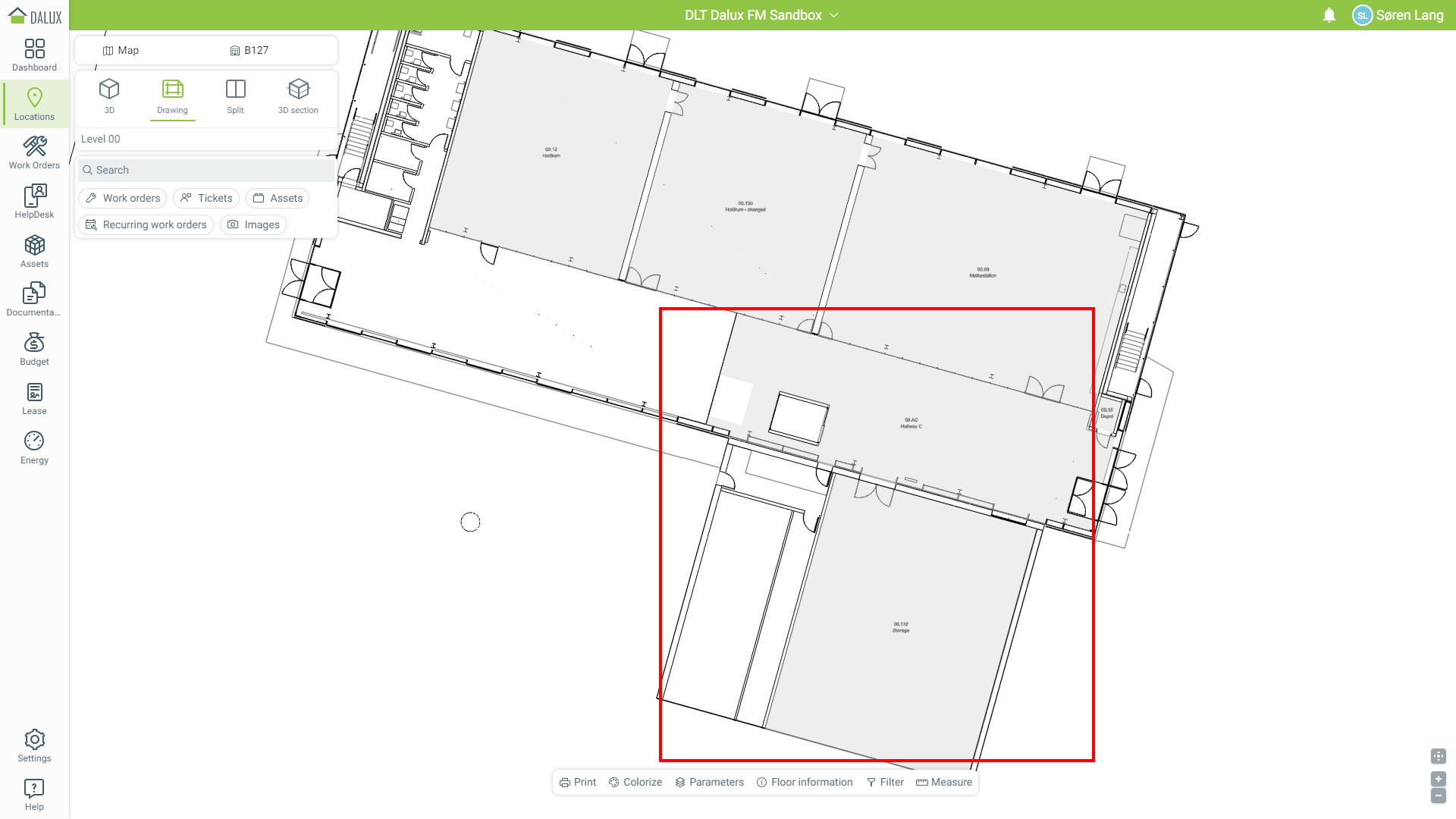

I dette eksempel opdaterer vi vores bygningsmodel efter at have tilføjet et ekstra rum i bygningen.

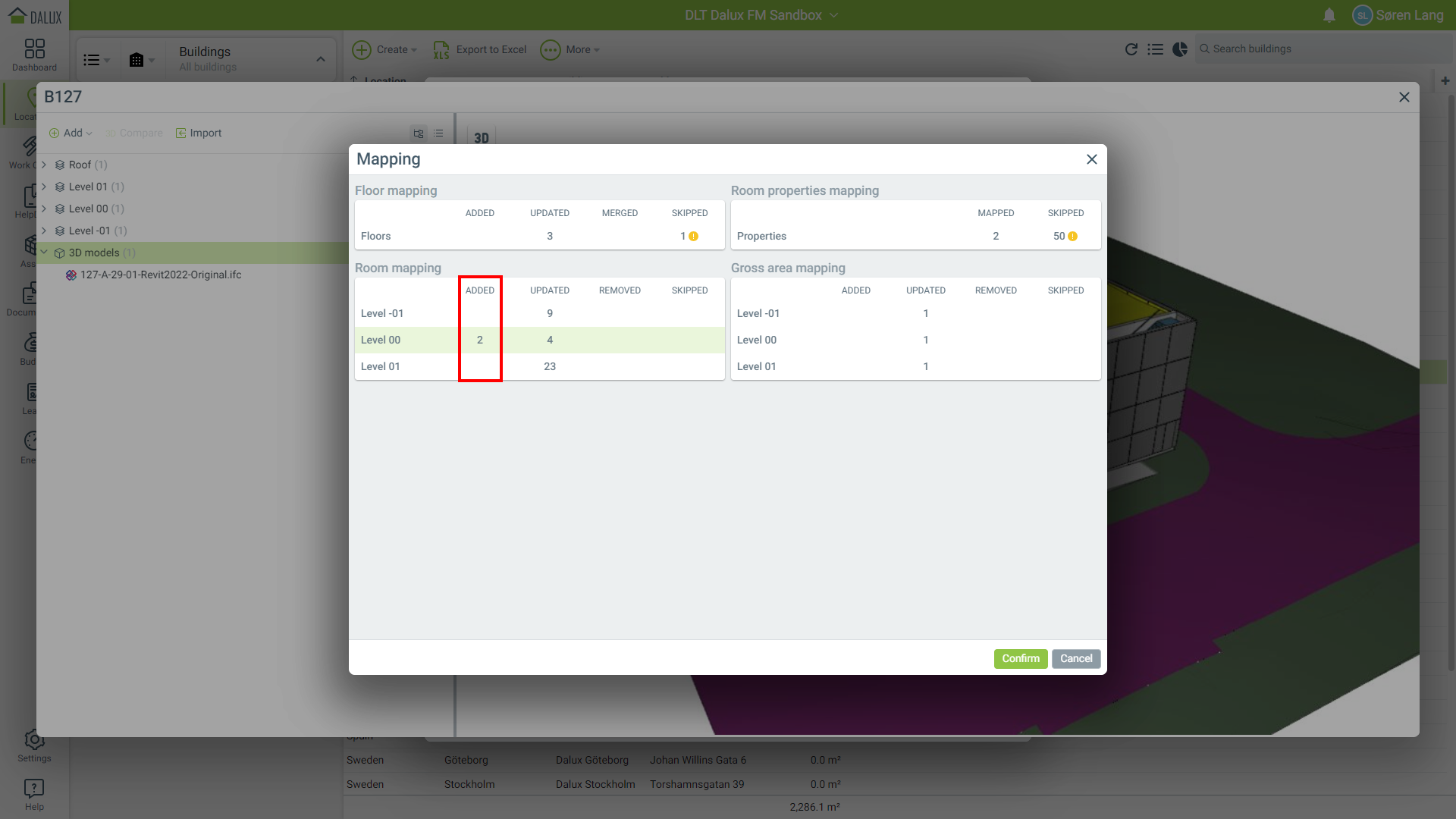

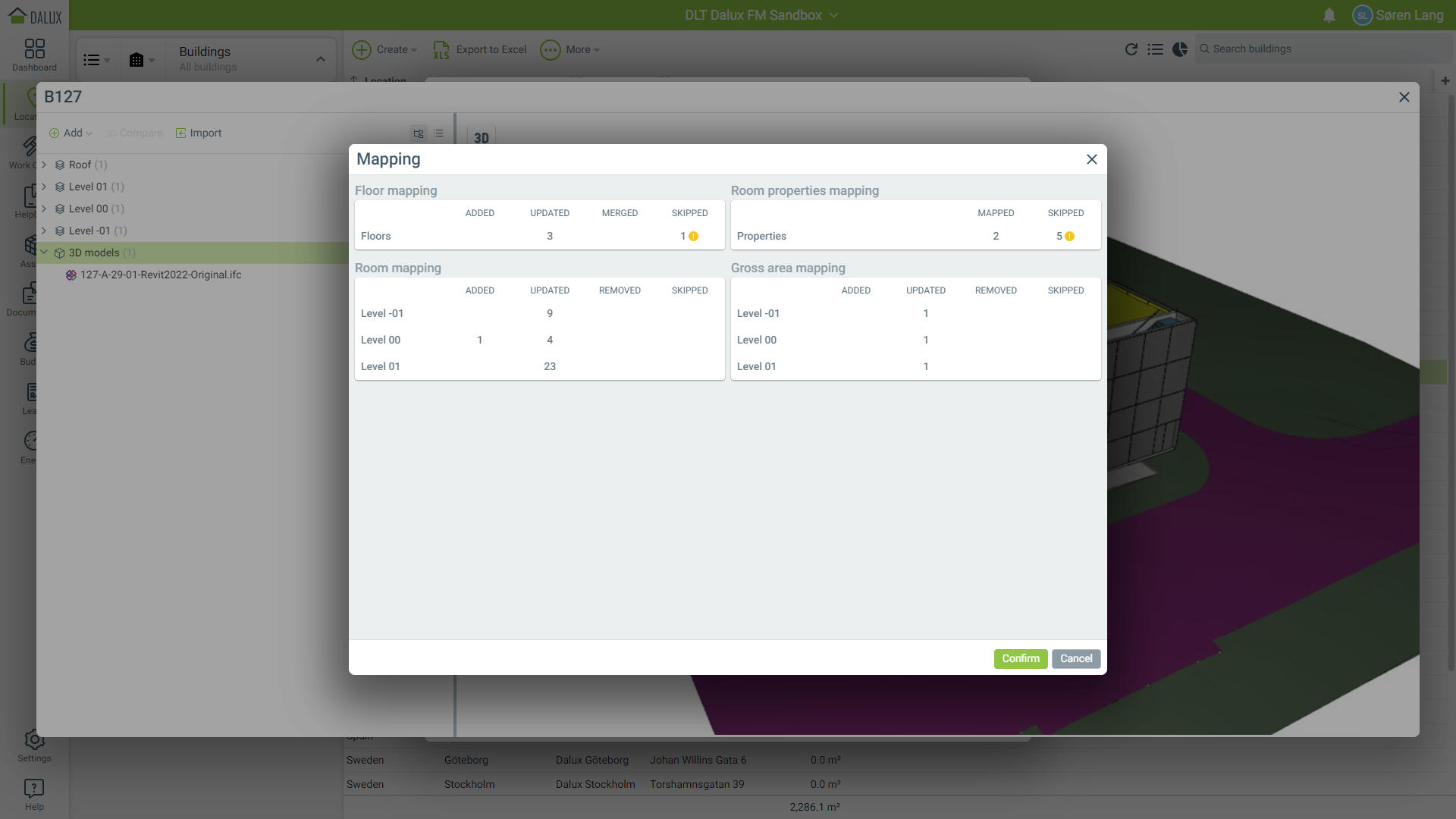

Når modellen er uploadet og behandlet, vil 'Mapping'-vinduet dukke op. I dette tilfælde er to nye rum blevet tilføjet til modellen. Dette vises i kortlægningsvinduet.

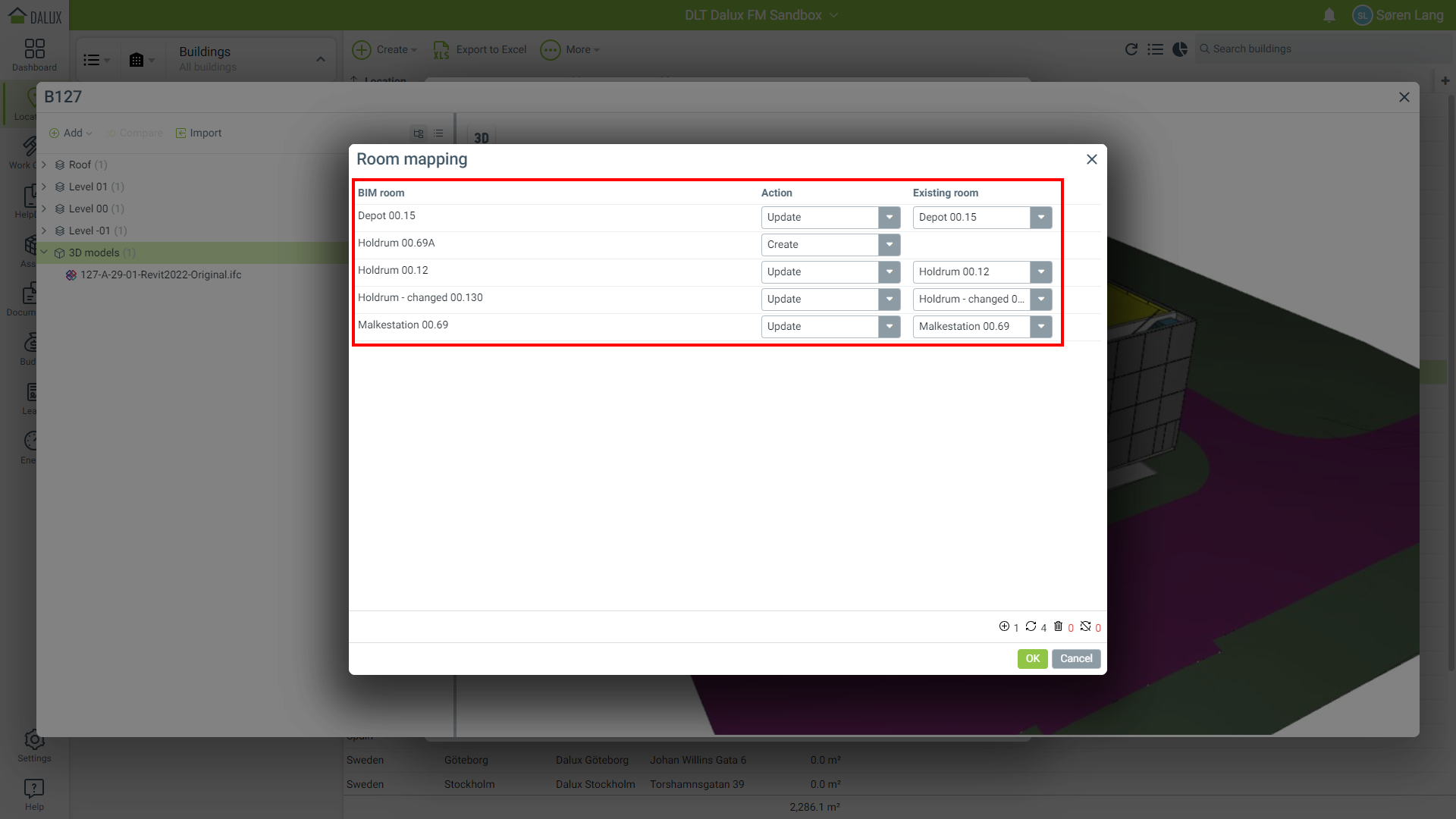

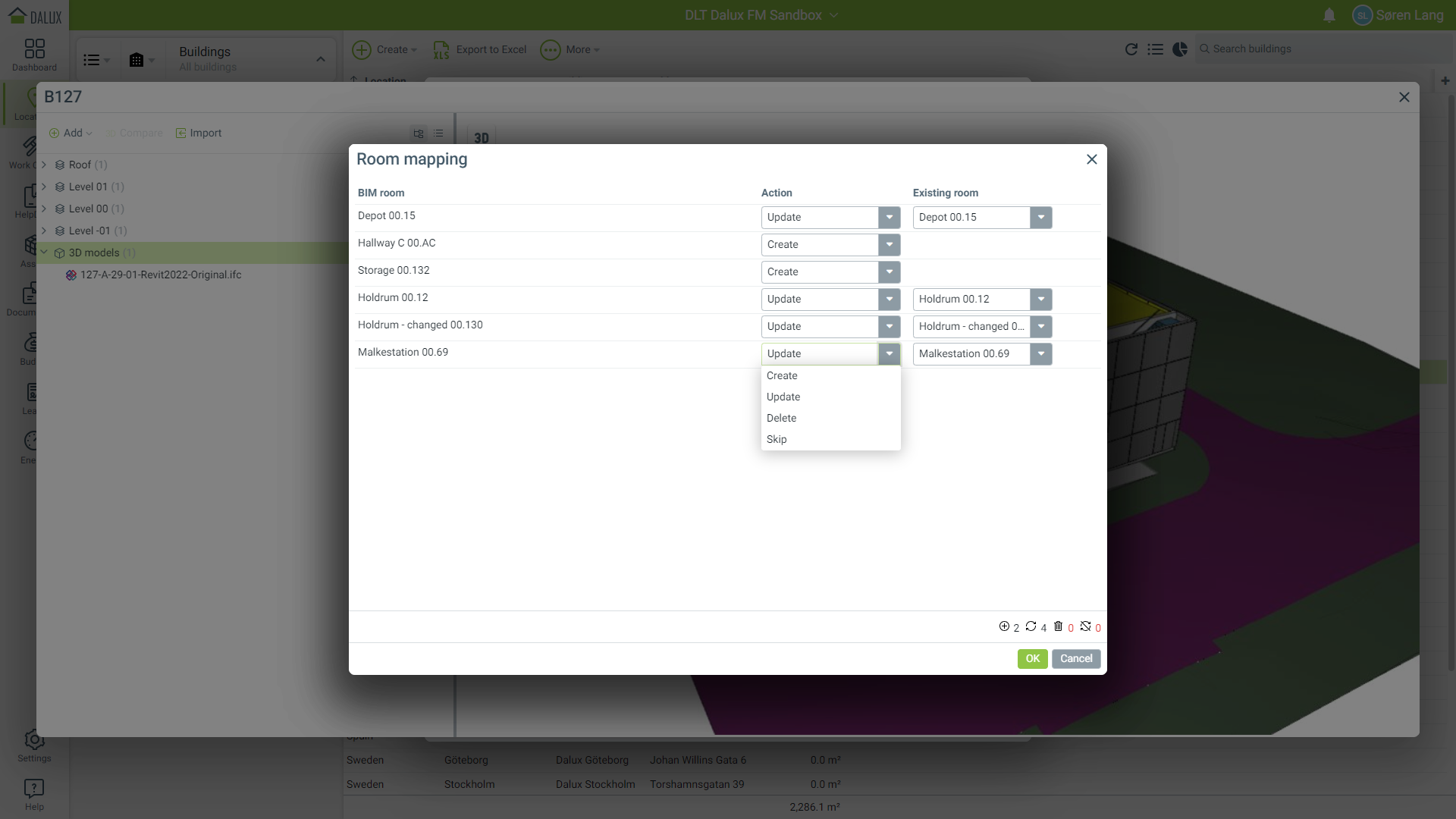

Når 'Import af rum' åbnes, får vi et overblik over ændringerne i modellen. Vi kan se, at to nye rum er blevet oprettet, og at de ikke overskriver eksisterende rum.

Det er meget vigtigt at være opmærksom på ændringerne i modellen, så du ved, hvilke handlinger du skal tage under kortlægningsprocessen.

• Opret - Til oprettelse af tilføjede rum. Sørg for, at der ikke oprettes duplikerede rum ved en fejl. Sørg for, at nye rum i modellen er sat til 'Opret'.
• Opdater - Opdaterer de eksisterende rumdata med nye data fra modellen. Du kan opdatere eksisterende rumdata uden at bryde QR-koder eller links. Brug denne mulighed, selvom der ikke var ændringer i et bestemt rum i IFC-modellen.

• Slet - Hvis du ønsker at slette et rum under importen. Kan bruges til at slette rum i Dalux FM. Sletning af rum kan ikke fortrydes, og links til rummet vil forsvinde.
• Spring over - Springer importen af nye data over. Hvis du springer en rumimport over for et rum, der allerede findes i Dalux FM, vil det blive fjernet i Dalux FM. Eksisterende rum bør altid sættes til 'Opdater', hvis du ønsker at bevare dem i Dalux FM.

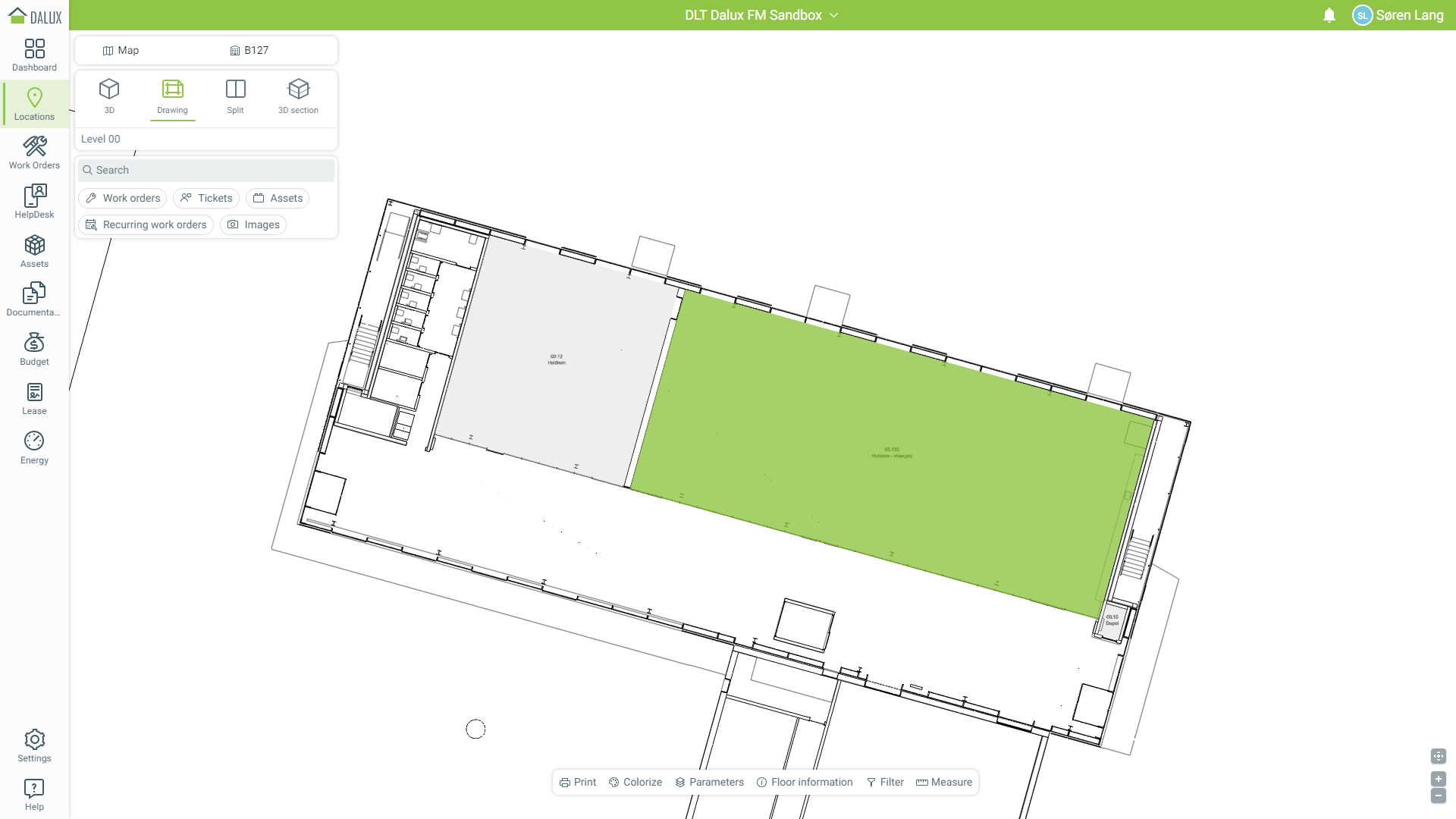

Gennemgå hvert kortlægningsvindue grundigt og tjek, at dataene ser korrekte ud. Når du er færdig, klik på 'Bekræft' i hovedkortlægningsvinduet for at importere de opdaterede data. Efter importen af data er færdig, kan de nye rum ses.

Opdatering af IFC på en bygning - Sammenlægning af rum i bygningen

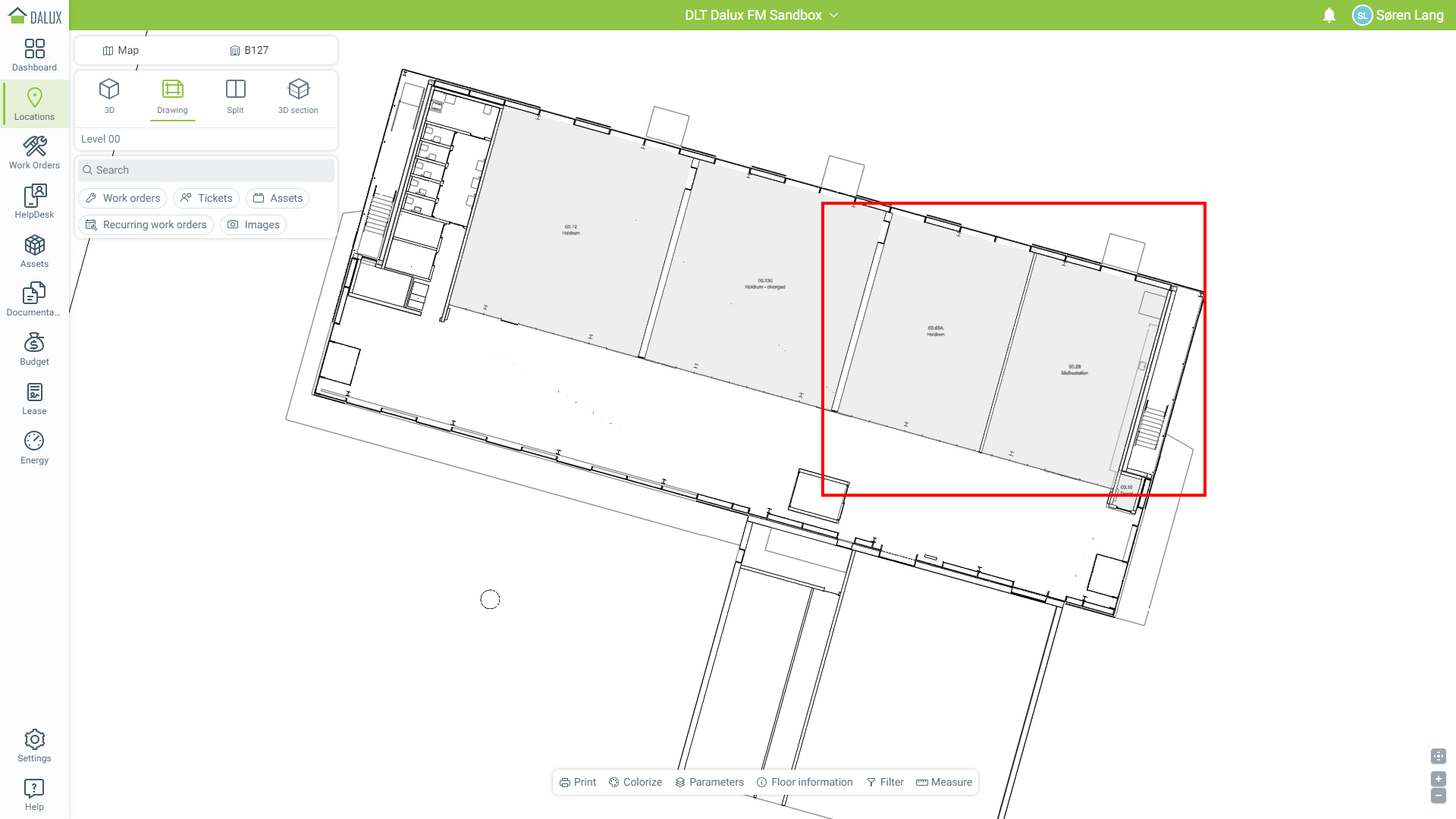

I dette eksempel opdaterer vi vores bygningsmodel efter to rum er blevet slået sammen til et rum.

Følg samme proces som ovenfor for at finde og opdatere IFC-filen.

Når modellen er uploadet og behandlet, vises kortlægningsvinduet. I dette tilfælde er to eksisterende rum blevet slået sammen til ét. Kortlægningsskærmen informerer om, at der er foretaget ændringer.

Igen bør alle kortlægningsvinduer gennemgås grundigt, så de korrekte data importeres.

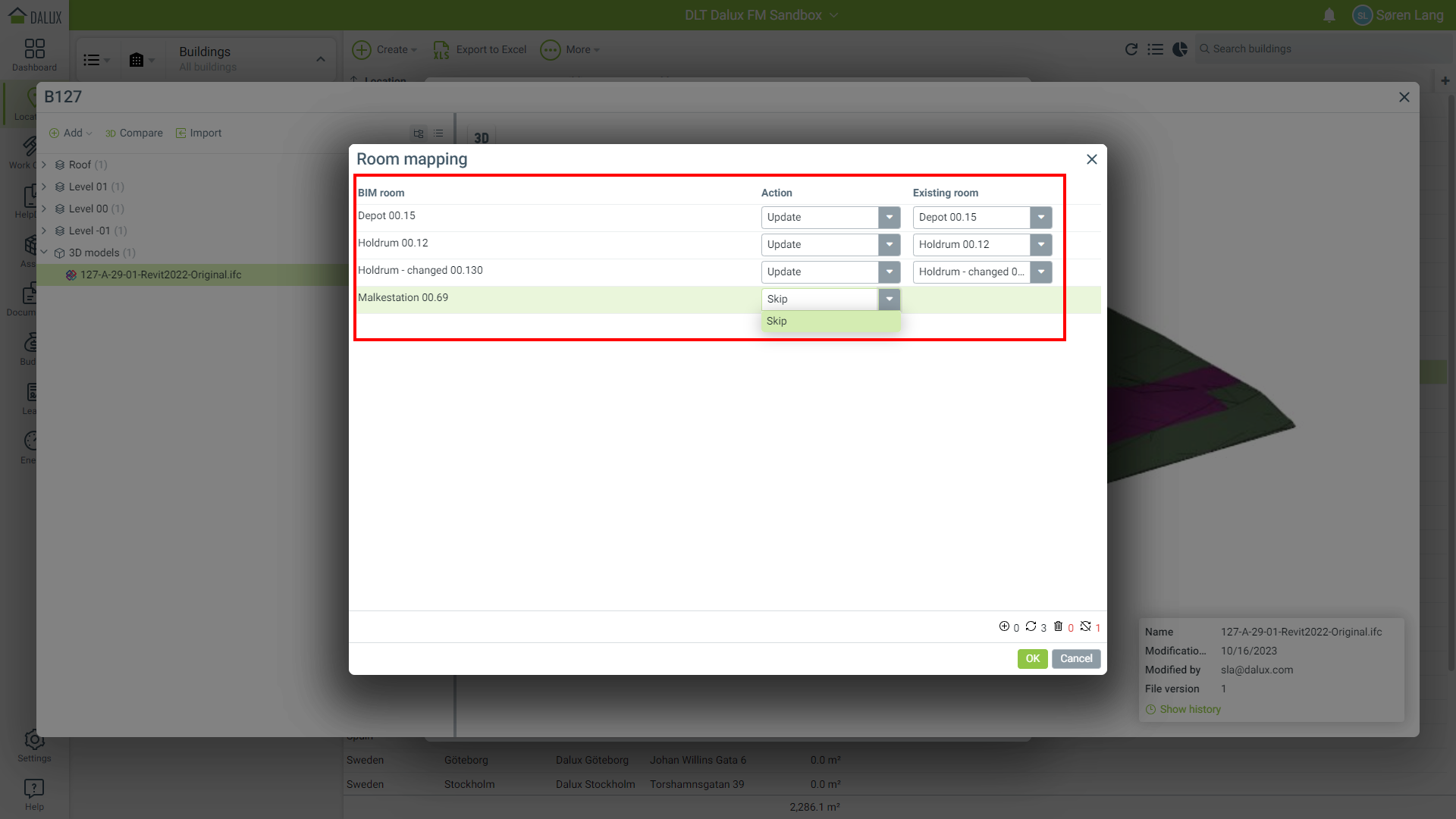

I rumkortlægningsvinduet har Dalux registreret ændringer af rummene.

Et rum, der er i Dalux FM, men ikke i IFC-filen, vil blive markeret som 'Spring over'. Når markeret med 'Spring over', vil Dalux FM fjerne dette rum fra instansen / ikke importere nogen data.

Gå grundigt igennem hvert mapping-vindue og tjek, at dataene ser korrekte ud. Når du er færdig, klik 'Bekræft' i hoved-mapping-vinduet for at importere de opdaterede data. Efter dataimporten er færdig, kan det nye rumlayout ses.

Opdatering af IFC på en bygning - Opdeling af rum i bygningen

I dette eksempel opdaterer vi vores bygningsmodel efter et rum er blevet delt i to rum.

Dette vil opdatere et eksisterende rum og oprette et nyt. Da dette ikke fjerner et rum, vil QR-koder og links til det oprindelige rum stadig fungere.

Følg samme proces som ovenfor for at finde og opdatere IFC-filen.

Når modellen er uploadet og behandlet, vises Mapping-vinduet. I dette tilfælde er et eksisterende rum blevet delt i to. Kortlægningsskærmen informerer om, at der er foretaget ændringer.

Igen bør alle kortlægningsvinduer gennemgås grundigt, så de korrekte data importeres.

I rumkortlægningsvinduet har Dalux registreret ændringer af rummene.

Et nyt rum er blevet tilføjet, og dette vises med handlingen 'Create'. Rummet, der er blevet delt i to nye rum, vil blive opdateret med handlingen 'Update'.

QR-koder og links til det eksisterende rum vil fortsat virke.

Gennemgå hvert kortlægningsvindue grundigt og tjek, at dataene ser korrekte ud. Når du er færdig, klik på 'Bekræft' i hovedkortlægningsvinduet for at importere de opdaterede data. Efter importen af data er færdig, kan det nye rumlayout ses.
