Denne artikel dækker, hvordan man bruger QR-koder for zoner, rum eller 3D-objekter. Disse QR-koder kan bruges på byggepladsen med Dalux mobile appen til hurtigt at åbne en lokation og se de forskellige registreringer i den. QR-koder kan bruges til direkte at åbne et objekt fra BIM-modellen.
Sådan opsætter du QR-koder til Lokationer
Brugerrettigheder
Aktivering og generering af QR-koder kan kun gøres af en projektadministrator eller Field-administrator. Alle brugere på projektet kan scanne og bruge QR-koderne.
Aktivér QR-koder for Lokationer

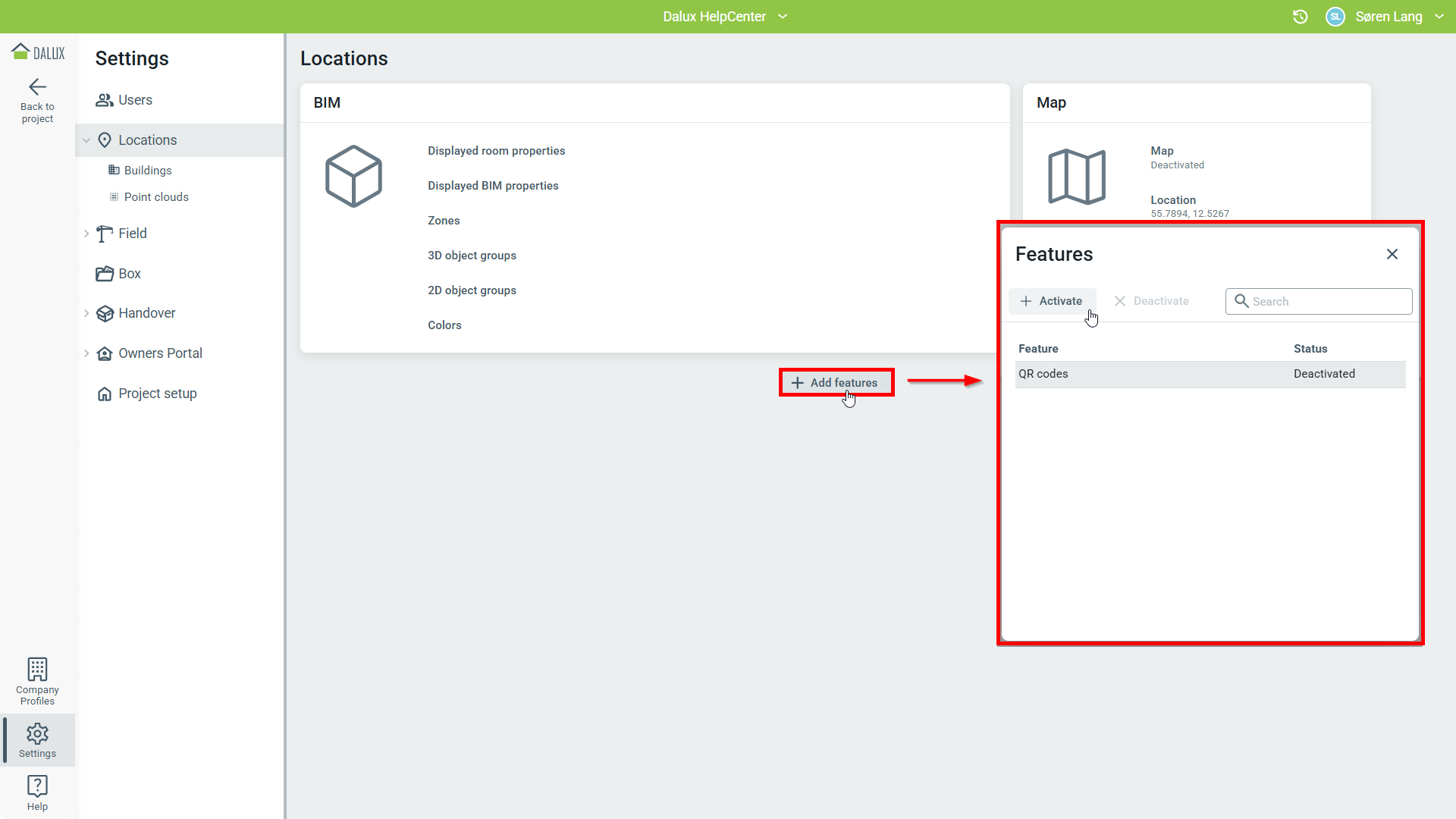

For at aktivere QR-koder for Lokationer, gå til
Opsætning
Lokationer
Tilføj funktioner
'QR-koder'
Aktivér.
Sådan bruger du QR-koder med Zoner
Zoner i Dalux oprettes manuelt og tegnes på de forskellige steder i projektet. Når du scanner en QR-kode genereret fra en zone, vil Dalux Mobile automatisk åbne zonen og vise alle registreringer og informationer gemt i zonen.
Læs mere
Hvis du vil lære mere om Zoner, kan du læse denne artikel: Zoner og Zonelag.
QR-koder kan genereres fra de oprettede zoner på bygningerne i projektet.

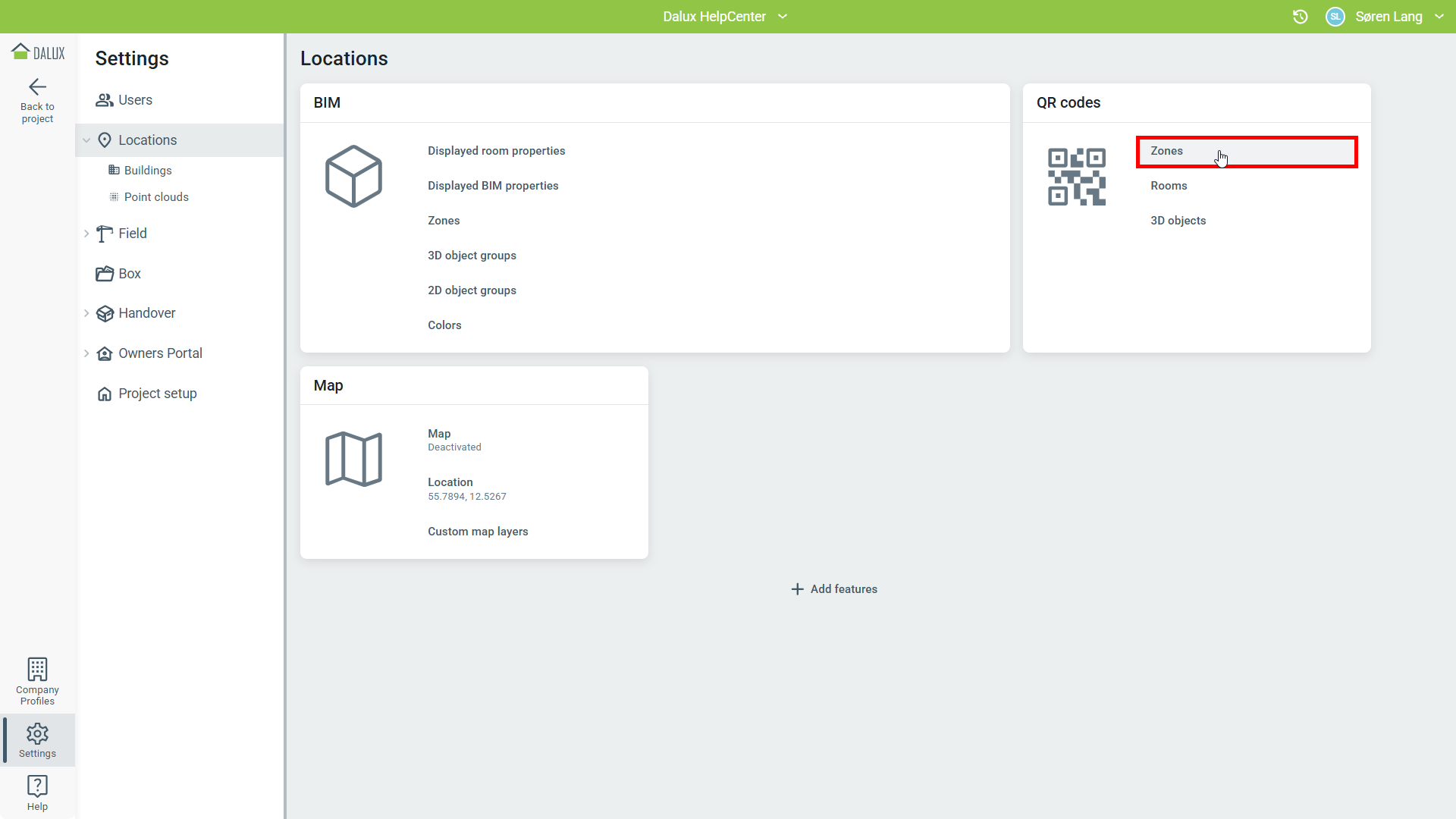

For at oprette QR-koder fra zoner, gå til Opsætning
Lokationer
QR-koder - 'Zoner'.

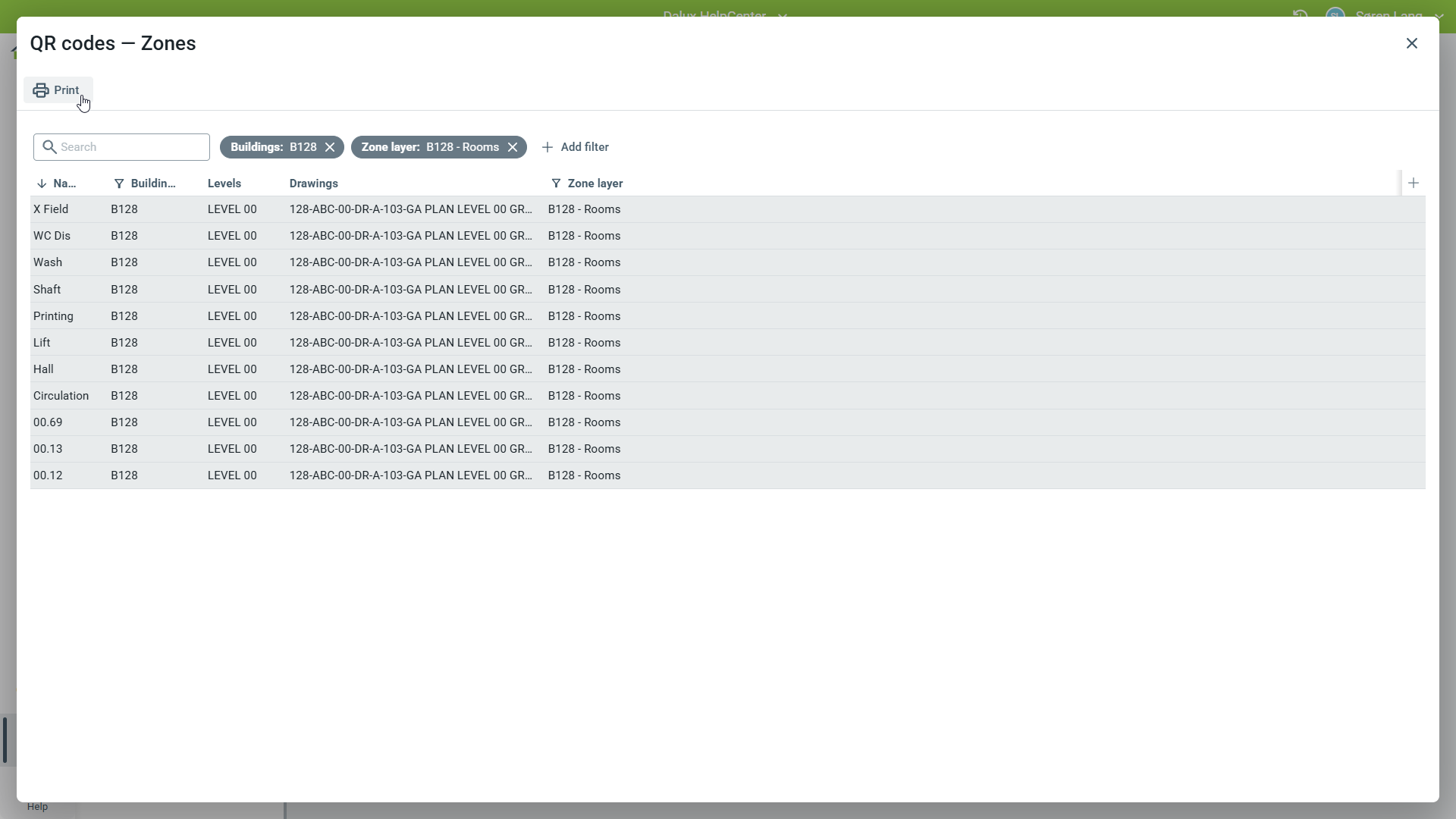

Dette åbner et nyt vindue, hvor alle zonerne i projektet vises. Filtre kan anvendes til at finde de præcise zoner, der er brug for. Der kan vælges en eller flere zoner.
For at generere QR-koderne skal du vælge en eller flere zoner og klikke Udskriv.
Bemærk, at hvis du kun vil udskrive QR-koder for zonerne i dit filtrerede resultat, skal du vælge dem fra listen, før du klikker Udskriv.

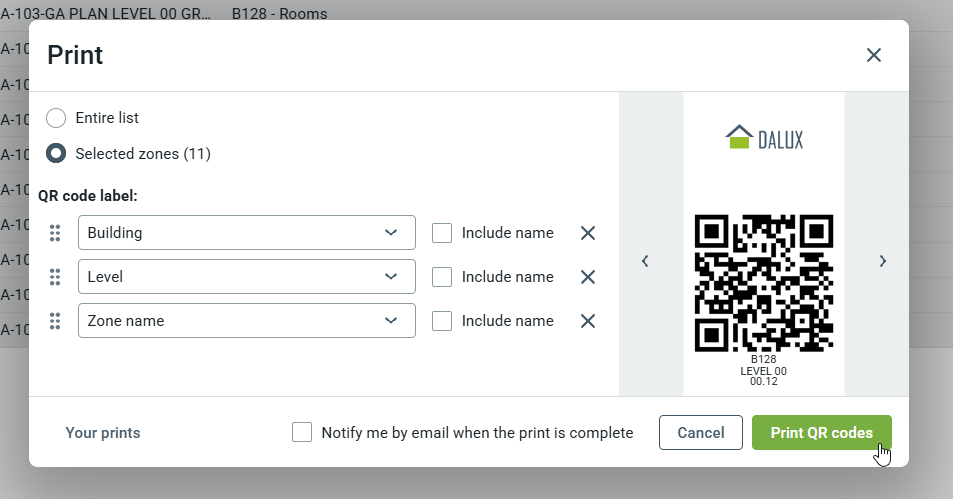

Dette vil åbne et nyt vindue, hvor udskriften kan tilpasses og forhåndsvises. Det er muligt at indstille, om man vil inkludere etiketter for zonenavn, etagenavn, bygningsnavn og eventuelle brugerdefinerede zoneegenskaber lavet ved oprettelse af zonerne.
Bemærk, at der kun kan tilføjes tre etiketter på QR-koden.
Alle zoner i projektet kan udskrives ved at vælge 'Hele listen'
Når du er færdig med at tilpasse QR-koderne, skal du klikke på 'Udskriv QR-koder' for at generere et PDF-dokument med QR-koderne.
Sådan bruges QR-koder med Rum
Rum i Dalux importeres automatisk fra BIM-modellen, hvis rum anvendes i modellen.
QR-koder kan genereres fra rummene i bygningerne i projektet.
Når du scanner en QR-kode genereret fra et rum, vil Dalux Mobile automatisk åbne rummet og vise alle registreringer og informationer gemt i rummet.

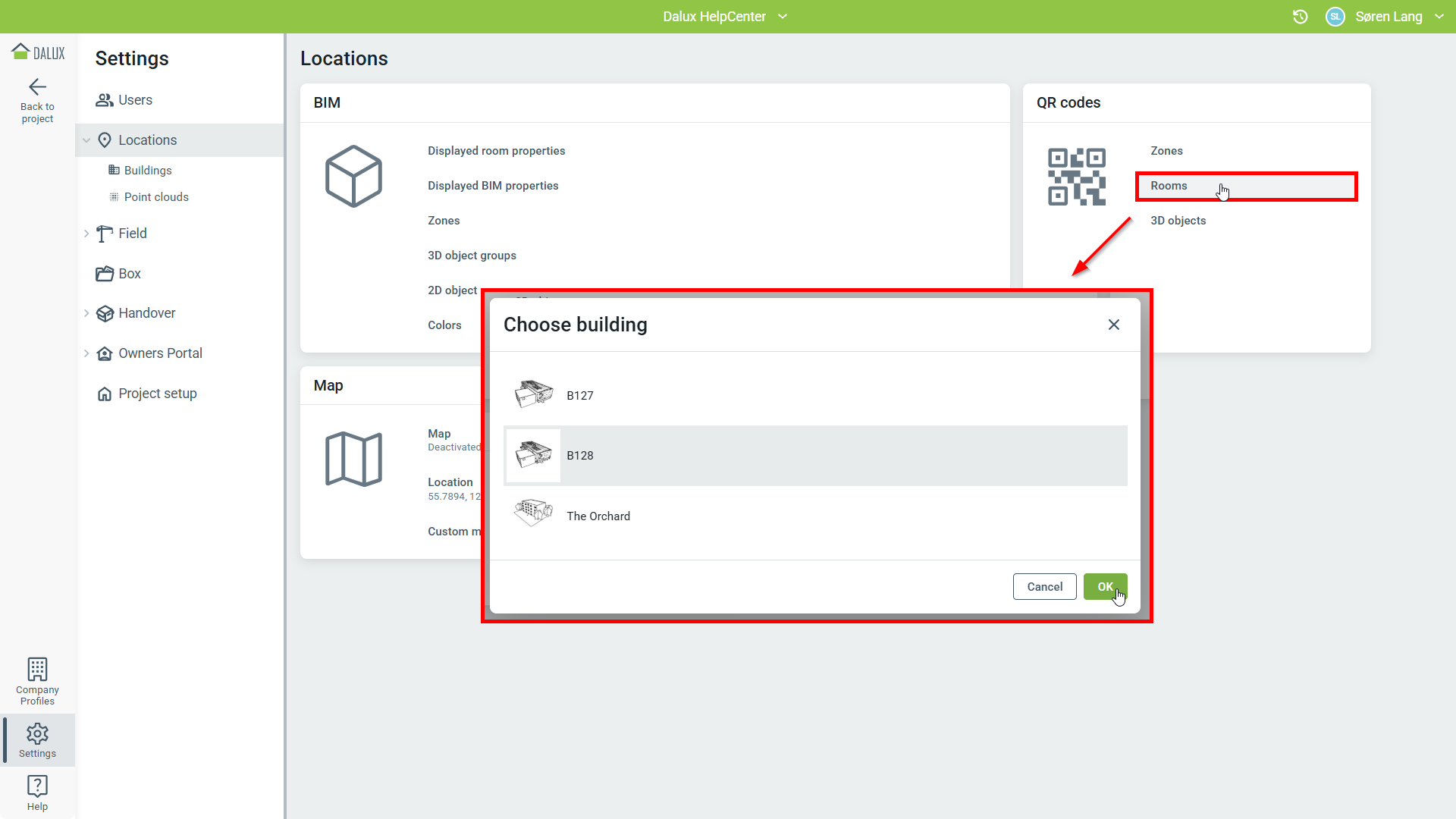

For at oprette QR-koder fra rum, gå til Opsætning
Lokationer
QR-koder - 'Rum'.
Hvis der er mere end én bygning i projektet, vælg den bygning, du ønsker at generere QR-koder for.

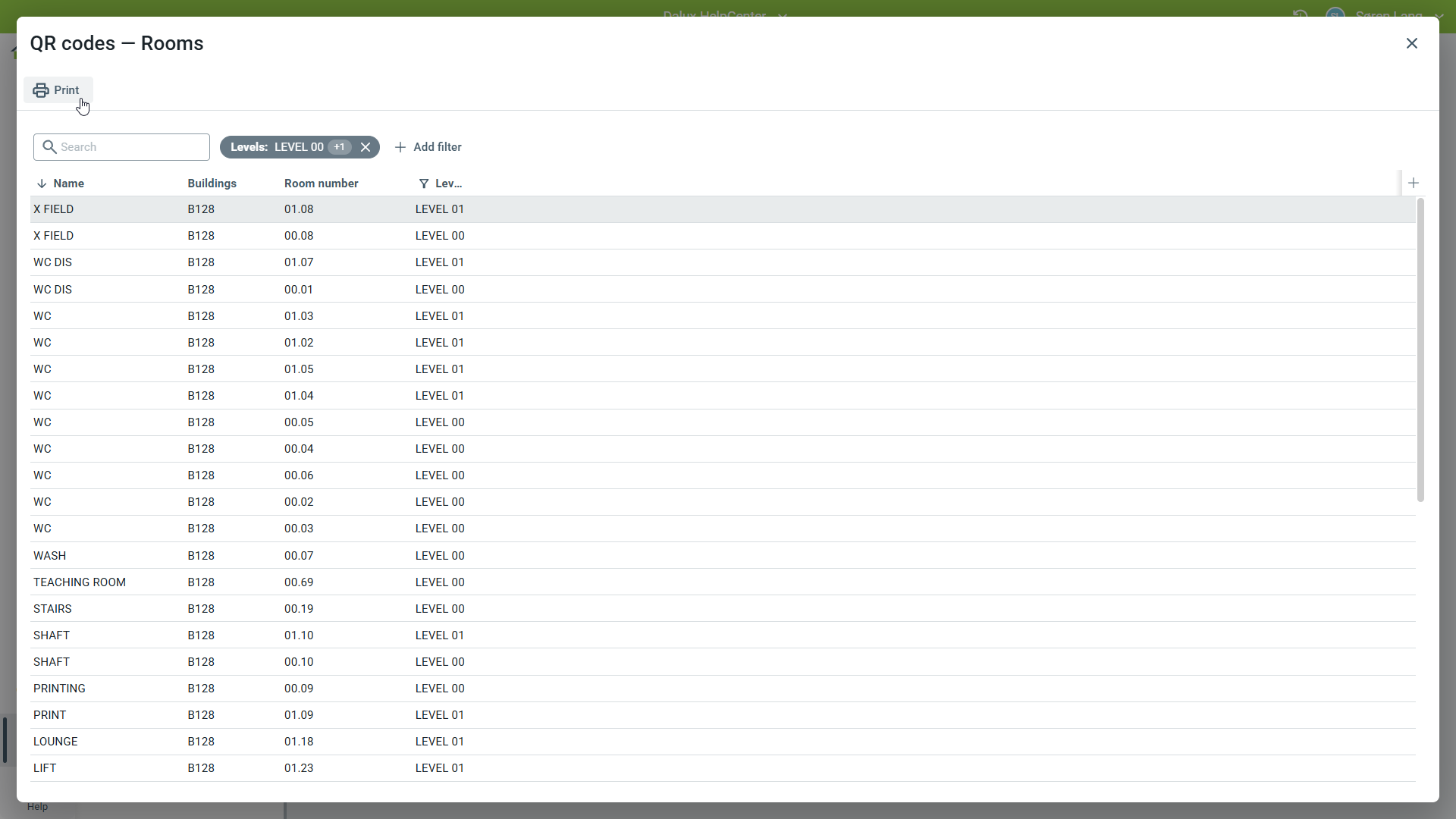

Dette åbner et nyt vindue, hvor alle rummene i bygningen vises. Filtre kan anvendes til at finde de nøjagtige rum, der er behov for. Der kan vælges en eller flere rum.
For at generere QR-koderne skal du vælge et eller flere rum og klikke Udskriv.
Bemærk, at hvis du kun vil udskrive QR-koder for rummene i dit filtrerede resultat, skal du vælge dem fra listen, før du klikker Udskriv.

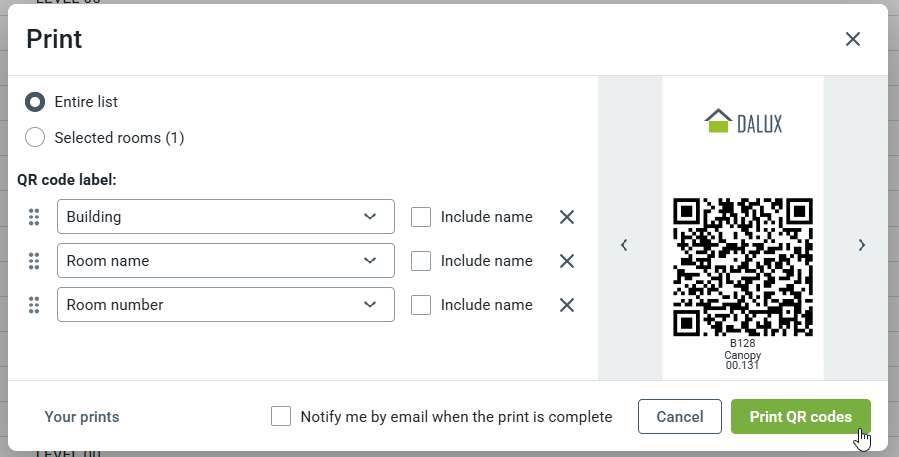

Dette vil åbne et nyt vindue, hvor udskriften kan tilpasses og forhåndsvises. Det er muligt at indstille, om man vil inkludere etiketter for rumnummer, rumnavn og bygningsnavn.
Bemærk, at der kun kan tilføjes i alt etiketter til QR-koden.
Alle zoner i projektet kan udskrives ved at vælge 'Hele listen'.
Når du er færdig med at tilpasse QR-koderne, skal du klikke på 'Udskriv QR-koder' for at generere et PDF-dokument med QR-koderne.
Sådan bruges QR-koder med 3D-objekter
QR-koder kan også genereres fra 3D-objekter i projektet. Dette kræver først opsætning af 3D-objektgrupper. QR-koder kan derefter genereres for hvert 3D-objekt i 3D-objektgruppen.
Bemærk: Du kan ikke generere QR-koder for 2D-objekter.
Læs mere
Hvis du vil lære mere om 3D-objektgrupper, kan du læse denne artikel: Sådan opretter du 2D / 3D-objektgrupper.
Når du scanner en QR-kode genereret fra et 3D-objekt, vil Dalux Mobile automatisk åbne 3D-modellen og lokalisere 3D-objektet.
For at oprette QR-koder fra 3D-objekter, gå til Opsætning
Lokationer
QR-koder - '3D-objekter'.
Vælg først 3D-objektgruppen, og hvis der er mere end én bygning i projektet, skal du vælge den bygning, du vil generere QR-koder for.

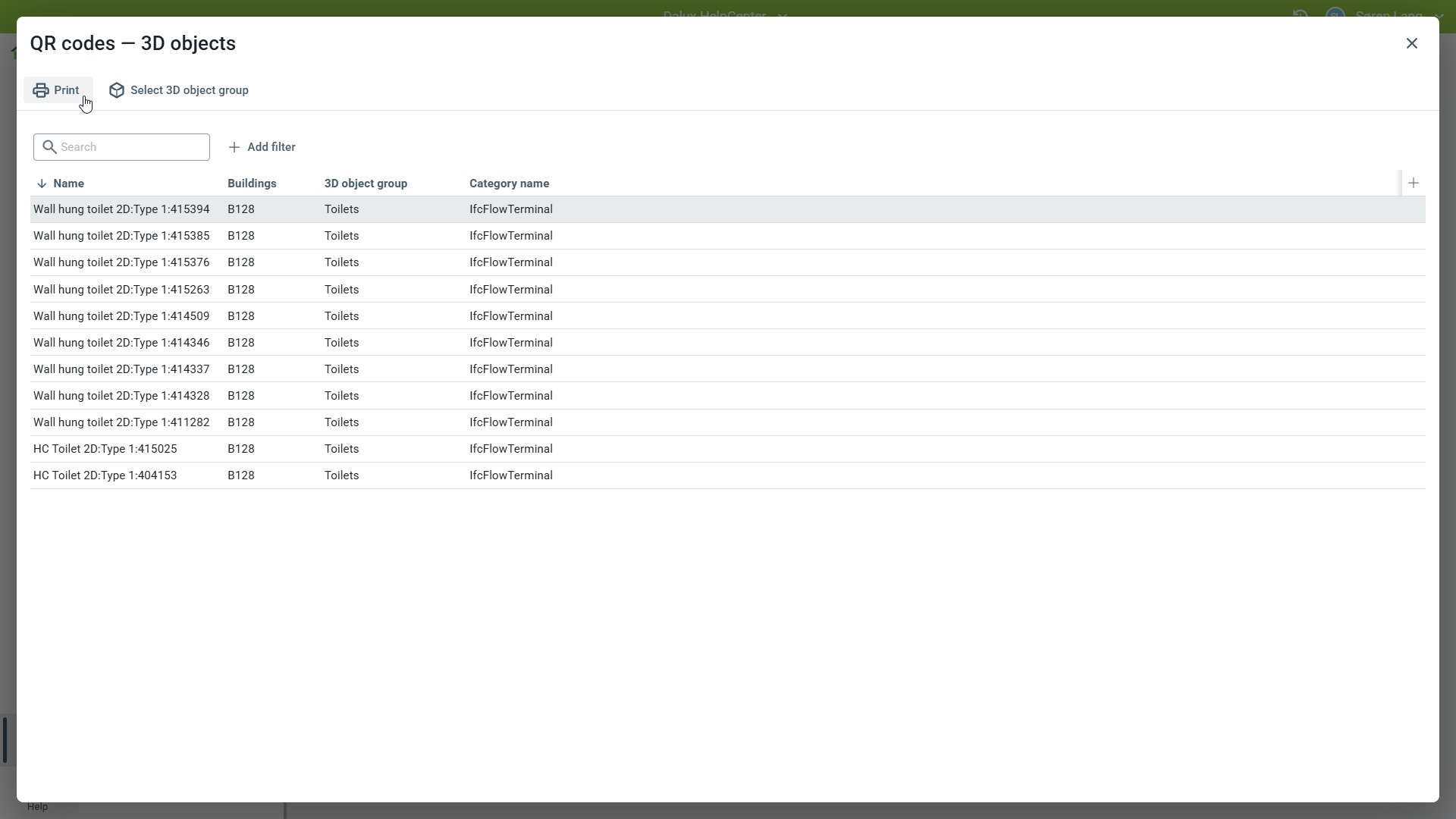

Dette åbner et nyt vindue, hvor alle 3D-objekterne inden for 3D-objektgruppen i bygningen vises. Filtre kan anvendes for at finde de nøjagtige 3D-objekter, der er brug for. Et eller flere 3D-objekter kan vælges.
For at generere QR-koderne skal du vælge et eller flere 3D-objekter og klikke Udskriv.
Bemærk, at hvis du kun vil udskrive QR-koder for 3D-objekterne i dit filtrerede resultat, skal du vælge dem fra listen, før du klikker Udskriv.

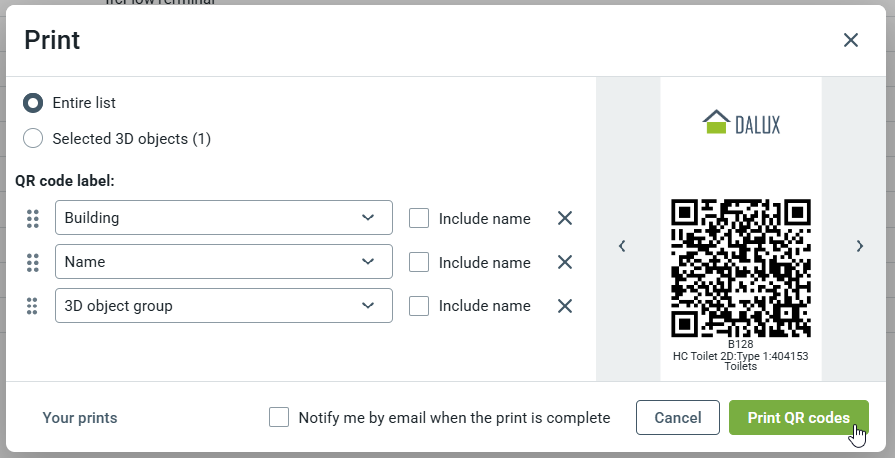

Dette vil åbne et nyt vindue, hvor udskriften kan tilpasses og forhåndsvises. Det er muligt at indstille, om der skal inkluderes etiketter for bygningens navn og forskellige BIM-egenskaber på objektet.
Bemærk, at der kun kan tilføjes i alt etiketter til QR-koden.
Når du er færdig med at tilpasse QR-koderne, skal du klikke på 'Udskriv QR-koder' for at generere et PDF-dokument med QR-koderne.
Sådan skannes QR-koder i Dalux mobil App
Nyere QR-koder vil have et Dalux-logo i midten. Disse kan scannes med din kameraapp.

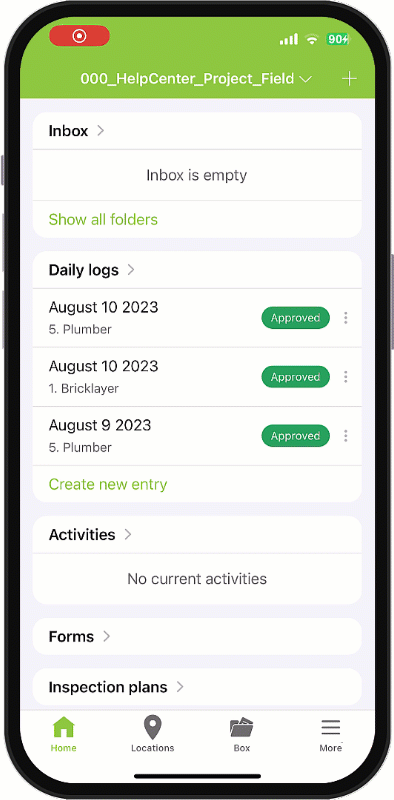

For at scanne ældre QR-koder med Dalux Mobile, gå til Mere-menuen nederst til højre på skærmen.
Tryk derefter på Skan QR-kode. Dette vil åbne QR-kode scanneren. Når Dalux registrerer en Dalux QR-kode, vil den automatisk åbne.
Uanset om QR-koden er lavet fra zoner, rum eller 3D-objekter, scannes de alle fra denne menu.
