Fag og underfag

Tegninger knyttet til bygninger kan tildeles fag eller underfag. Dette grupperer tegningerne i en mappestruktur, når bygningen vises. Dette gør det lettere for folkene på byggepladsen at finde deres relevante tegninger.

Video

Sådan opsætter du fag og underfag

For at oprette og tildele tegninger til fag og underfag, skal projektet have mindst én bygning med tilknyttede tegninger. Du kan læse mere i denne artikel: Upload IFC-modelfiler og 2D tegninger.

Fag og underfag kan også oprettes, når der oprettes eller redigeres nye bygninger til projektet. Fag og underfag er på tværs af projektet og kan, når de er oprettet, bruges på enhver bygning i projektet.

Start med at gå til Opsætning Lokationer Bygninger Vælg en bygning Rediger.

Opret fag og underfag og for en enkelt tegning

I dette eksempel har vi flere tegninger på hver etage. Hver tegning tilhører et forskelligt fag.

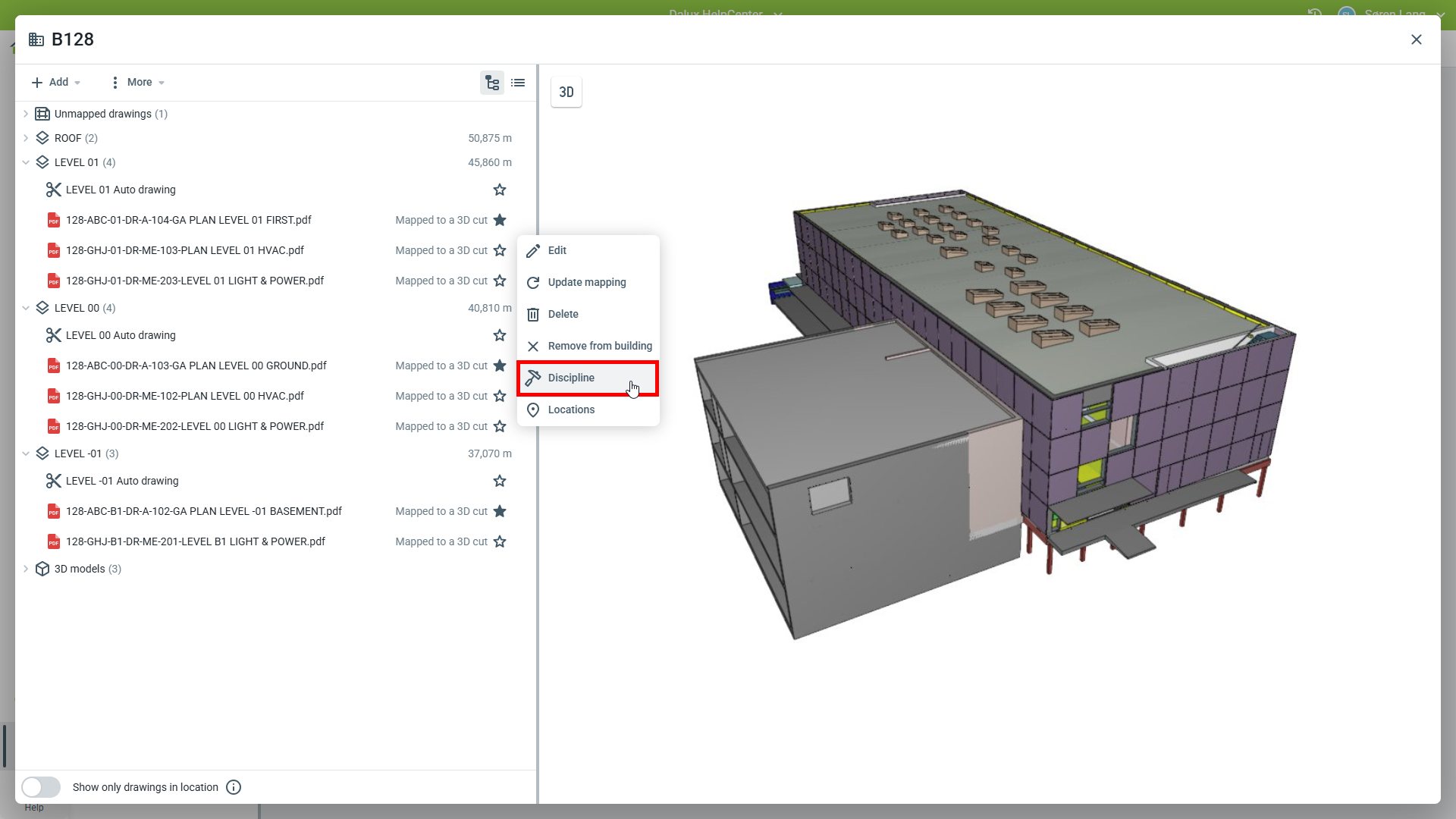

For at oprette/sætte tegninger til fag og underfag skal du klikke på -ikonet ved siden af en tegning, og derefter klikke på Fag.

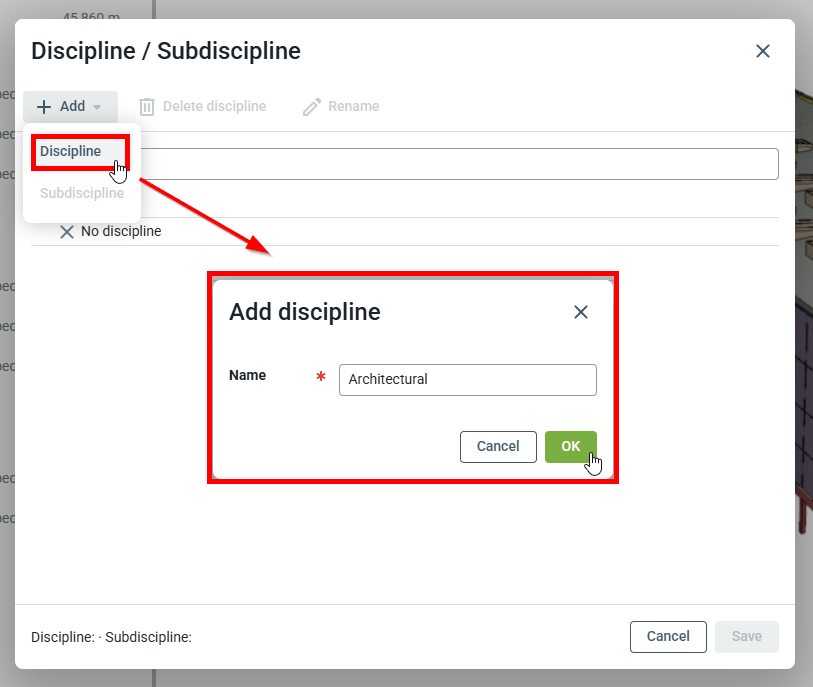

I pop op-vinduet kan der oprettes fag og underfag. Underfag kan kun oprettes under fag. For at oprette et nyt fag, klik Tilføj 'Fag'. Giv faget et navn og klik på 'OK'.

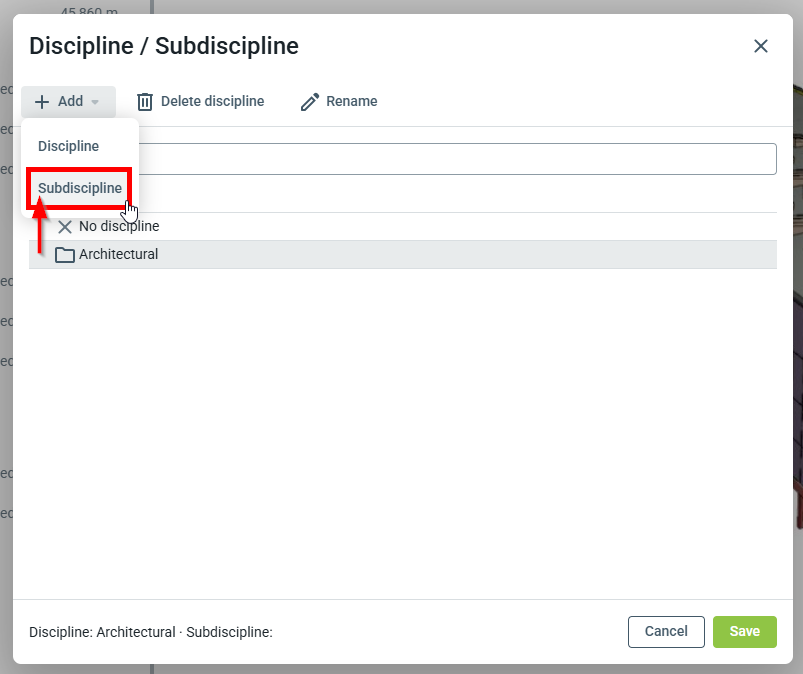

For at oprette et underfag:

Klik på et eksisterende fag  Tilføj 'Underfag' Navngiv underfaget 'OK'.

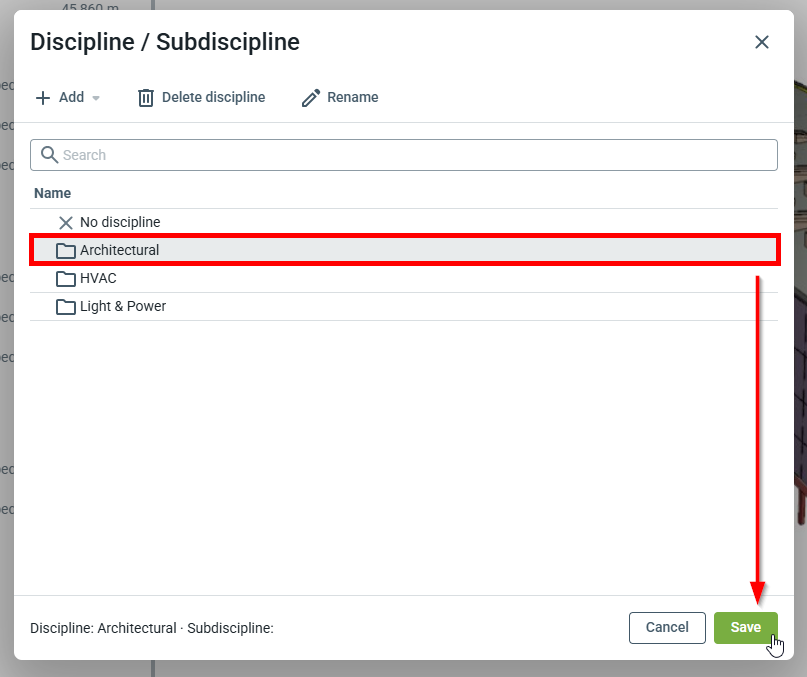

For at sætte en tegning til et fag eller underfag skal du klikke på et fag og derefter klikke på 'Gem'.

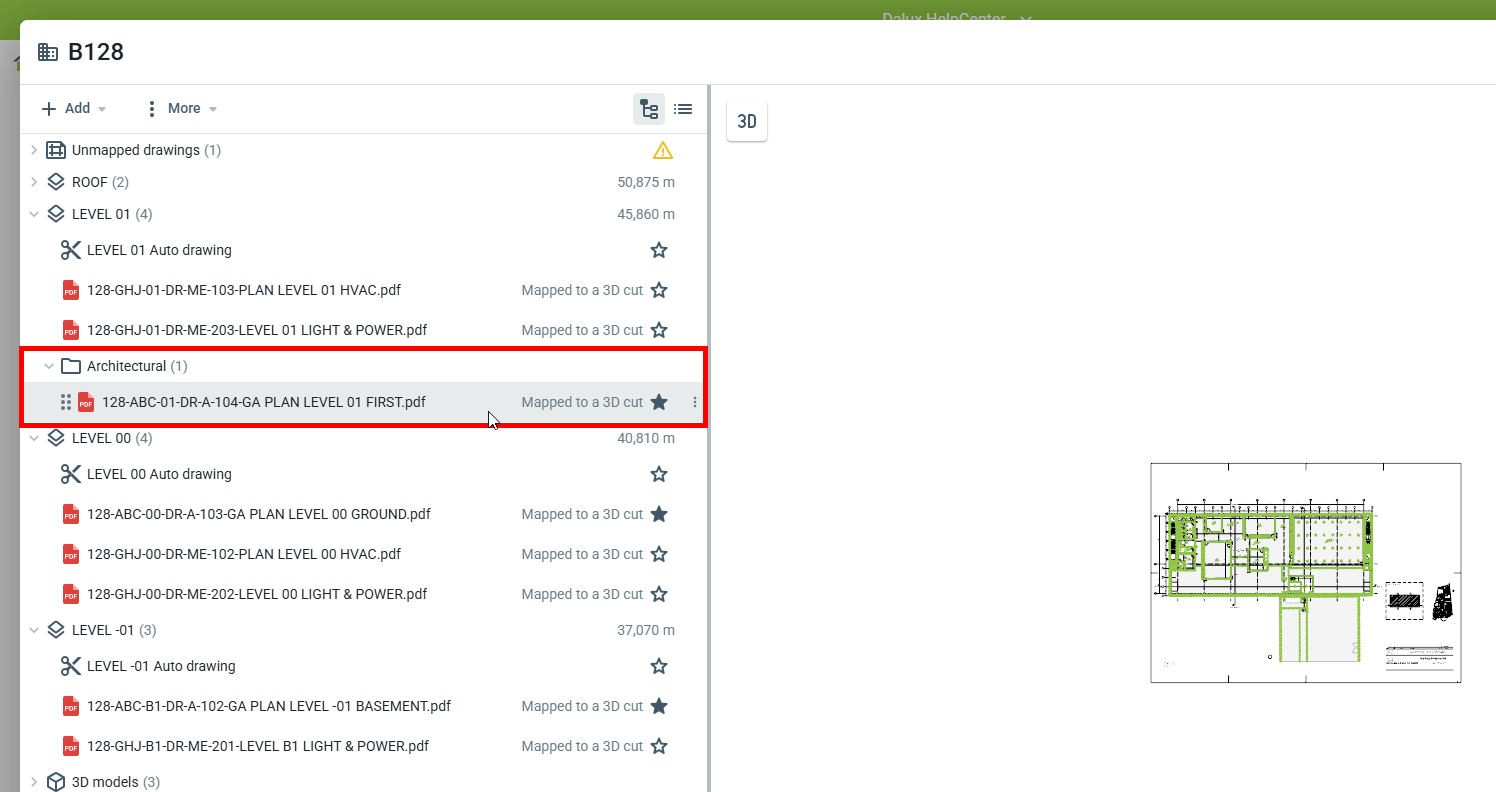

Når man ser bygningen, kan vi se, at tegningen er tildelt det arkitekt faget.

Tildel flere tegninger til et fag eller underfag samtidigt

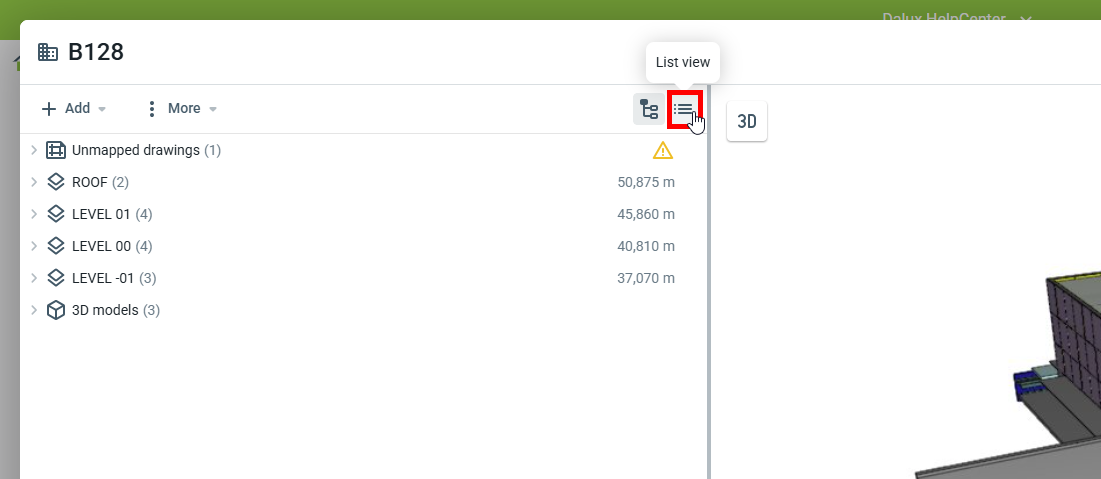

For at fremskynde processen kan du bruge listevisningen ved at klikke på -ikonet.

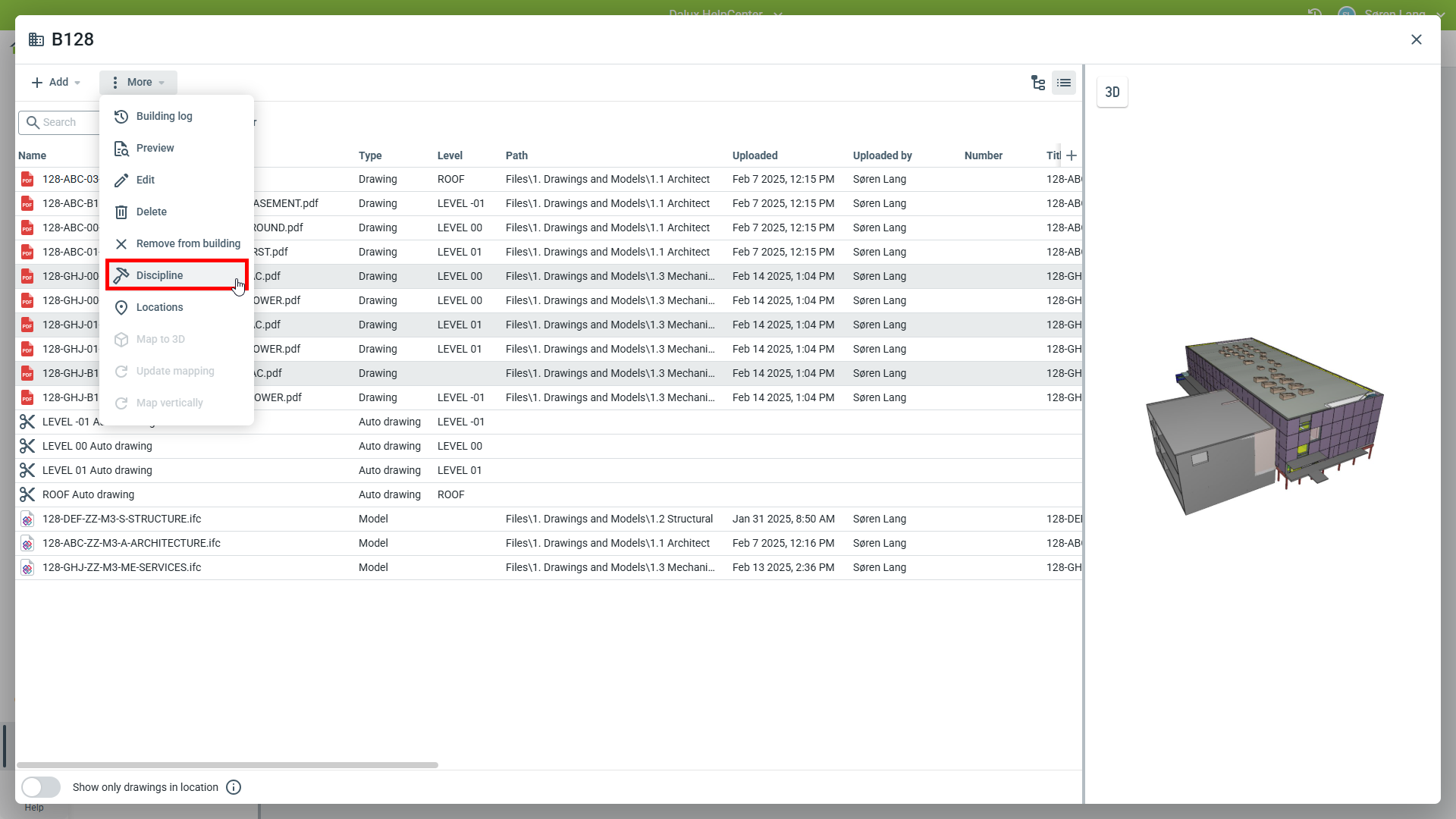

Fra listevisningen kan flere tegninger vælges (Shift- eller Ctrl-klik) og sættes til et fag eller underfag på samme tid. Klik Mere Fag.

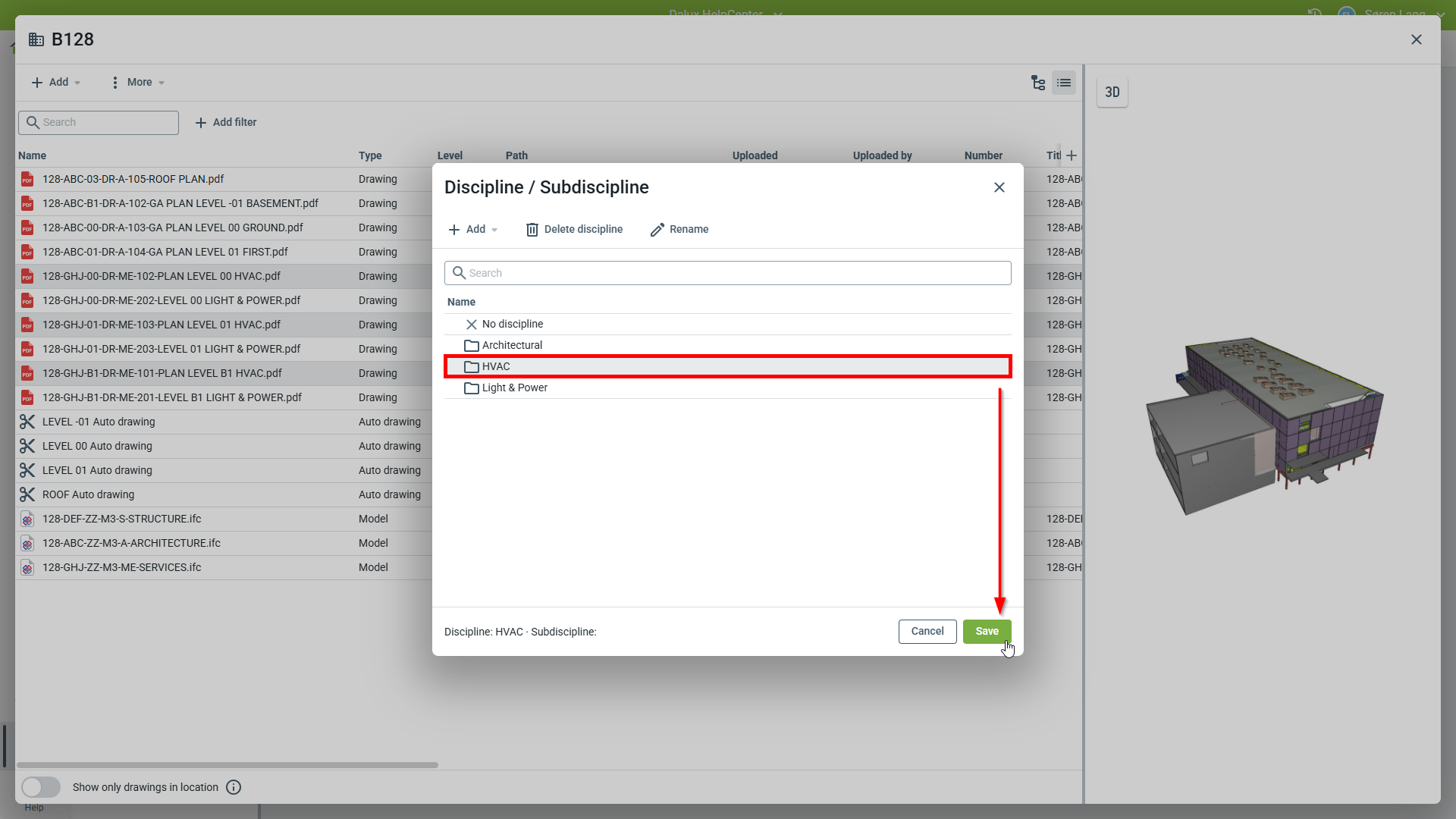

Klik på fag eller underfag og derefter på 'Gem' for at sætte de flere markerede tegninger.

Vis af tegningerne i Lokations-modulet

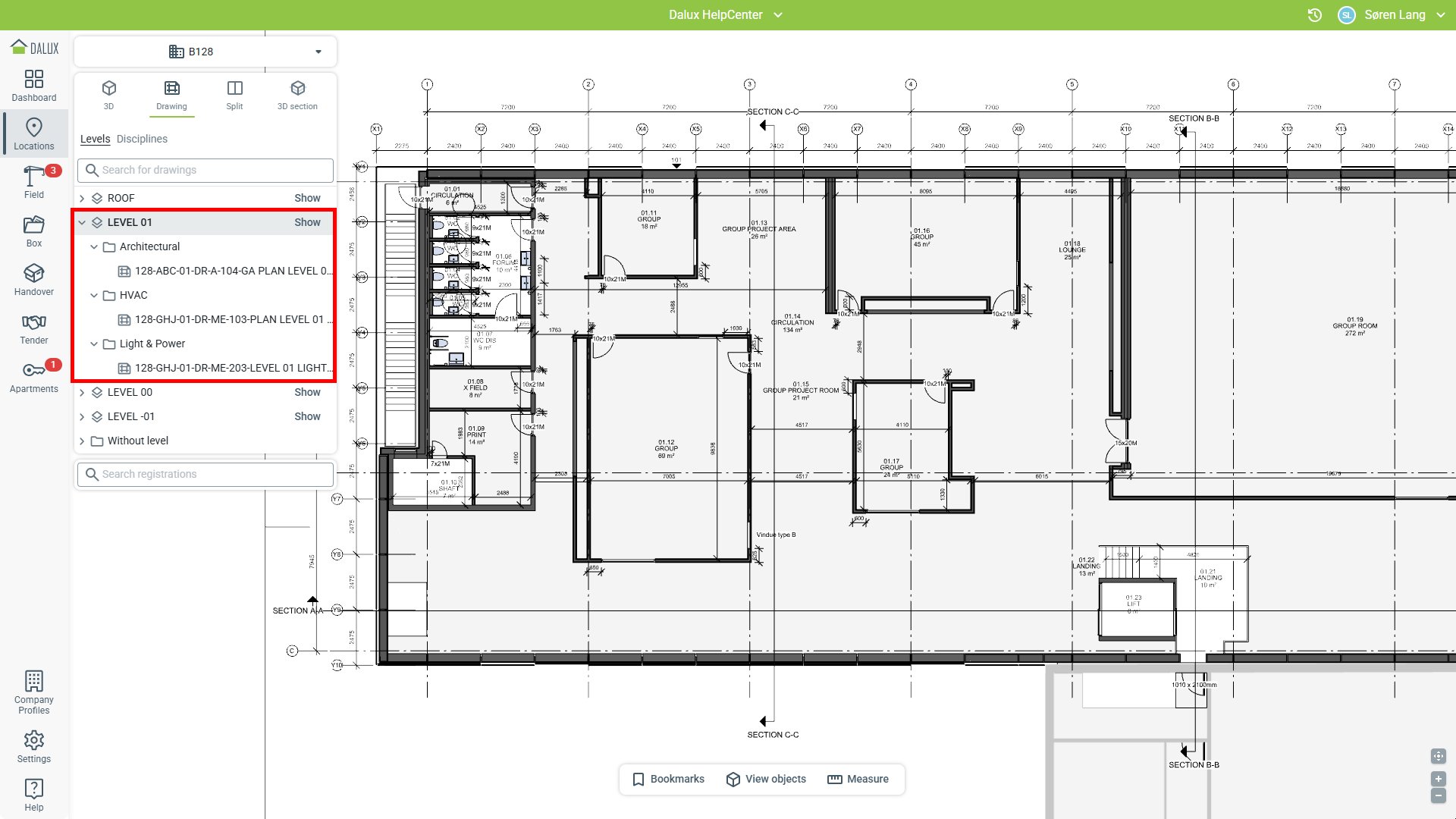

Når bygningen vises i Lokationer modulen, vil tegningerne nu blive sorteret i mapper for hvert fag. Dette vises både på desktop og mobil. Disse ses ved at gå til Lokationer og vælge bygningen.

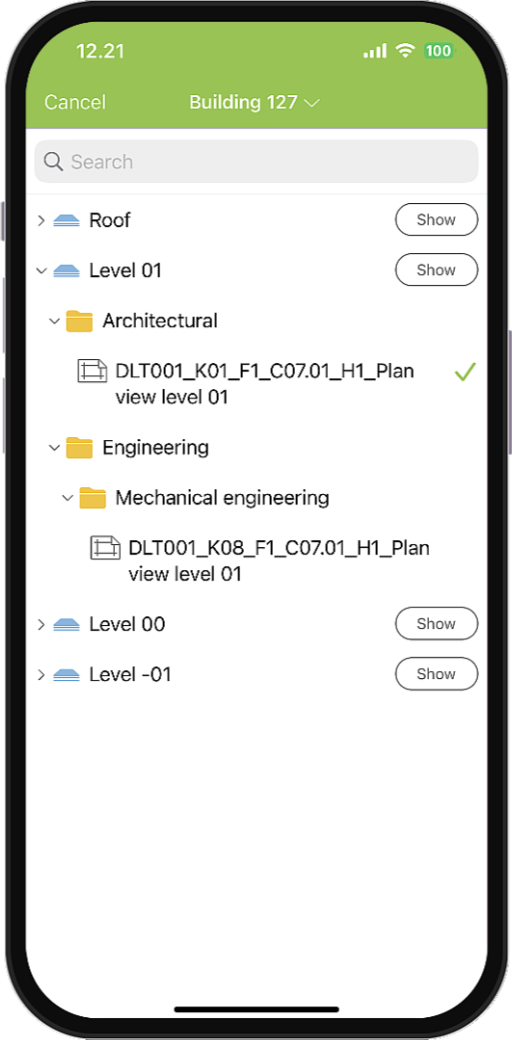

På mobil vises fag- og underfags-mapperne også i Lokationer.

Fjern tegninger og slet fag eller underfag

For at slette fag eller underfag, gå til

Opsætning Lokationer Bygninger Vælg en bygning Rediger.

Vælg en tegning på bygningen og klik på -ikonet ved siden af tegningens navn, klik derefter på 'Fag':

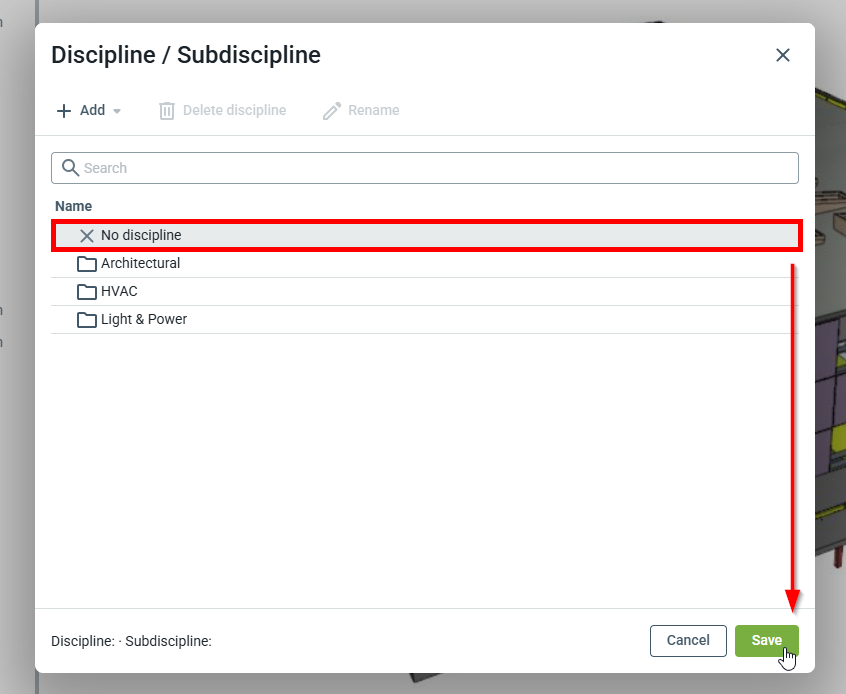

For at fjerne en tegning fra et specifikt fag eller underfag, skal du klikke på Intet fagog derefter på 'Gem'.

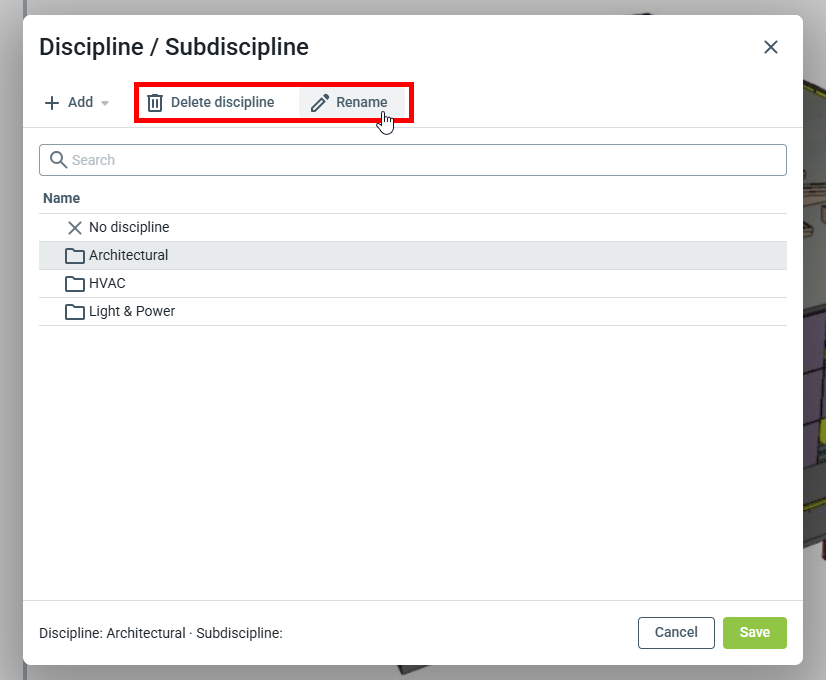

For at omdøbe eller slette et bestemt fag eller underfag, klik på det, og klik derefter på Slet fag eller Omdøb.

Bemærk: Omdøbning eller sletning ændrer ikke data på eksisterende tegninger. Det betyder, at tegninger skal fjernes eller indstilles til et andet fag eller omdøbt fag igen.

Et fag kan ikke slettes, medmindre alle underfag slettes først.
