Nástroj kontrola modelu umožňuje uživatelům nastavit požadavky na kolize a kontrolu odstupu mezi objekty v jednotlivých modelech budov, aniž by museli čekat na zpětnou vazbu od jiné skupiny. Uživatelé s přístupem si mohou sami zkontrolovat modely pomocí tohoto nástroje.
Nástroj umožňuje analyzovat, zda objekty splňují požadavky na kolize a kontrolu odstupu pro projekt tím, že je aplikuje na model v rámci Daluxu, a okamžitě poskytuje uživatelům informace pokud:
- Provedli potřebné změny v modelovacím softwaru
- Spolupracujte s ostatními účastníky projektu a potřebujete upozornit na objekty, které nesplňují požadavky
- Můžete ignorovat problém kolize/bezpečnostní vzdálenosti, pokud není relevantní
Technické informace
Výsledky kontroly modelu jsou v prohlížeči viditelné, když je možnost 'Automatizace' povolena správcem projektu.
Aktivní kontroly vyžadují desktopovou aplikaci Dalux.
Jak používat kontrolu modelu
Chcete-li funkci použít, přejděte na Design
Vybrat budovu
Vybrat oblast souboru
Kontrola modelu.
Můžete provádět kontroly, které nastavili správce projektu, správce skupiny nebo vy sami.
Chcete-li se dozvědět, jak si nastavit kontroly, přečtěte si tento článek: Jak nastavit kontrolu modelu

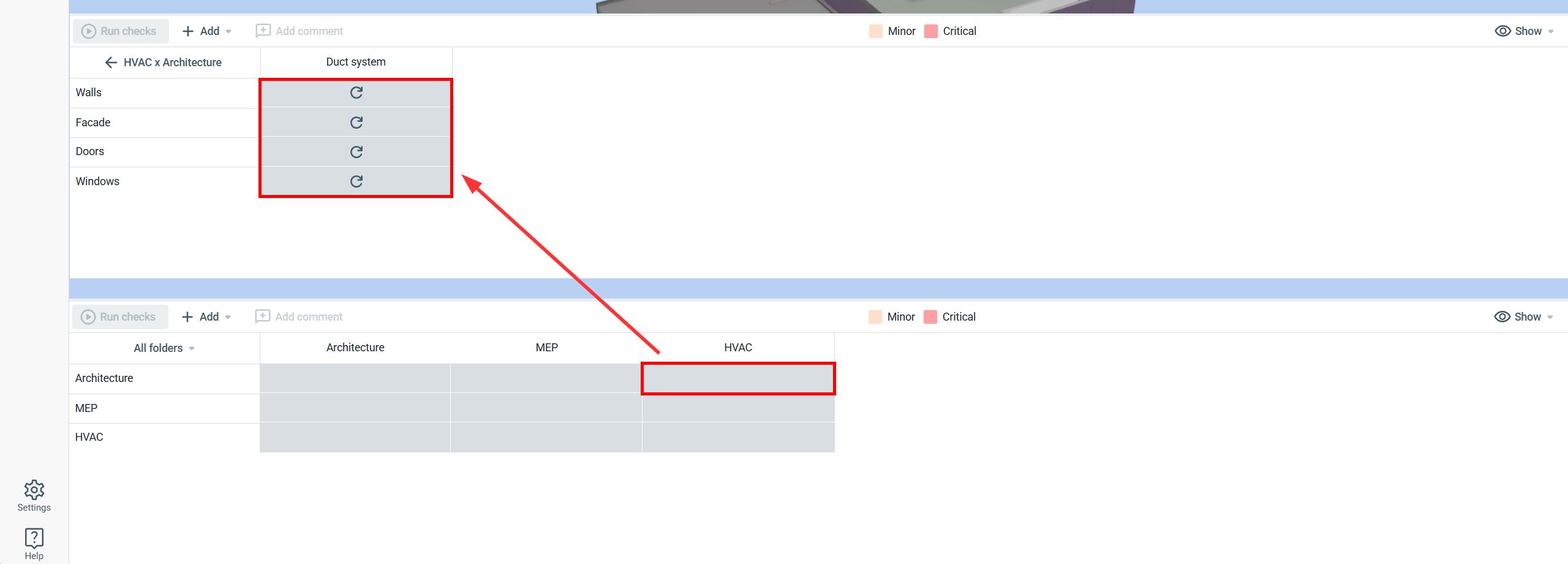

Všechny dostupné kontroly můžete rychle spustit kliknutím na Spustit kontroly. Chcete-li spustit konkrétní kontroly, klikněte na buňku v ověřovací matici a poté vyberte buňku specifických skupin objektů.
Poznámka
Pokud je to nastaveno správcem projektu, mohou se kontroly pro vybranou budovu spouštět automaticky, když jsou k budově propojeny nové soubory modelu nebo když jsou existující soubory modelu aktualizovány.

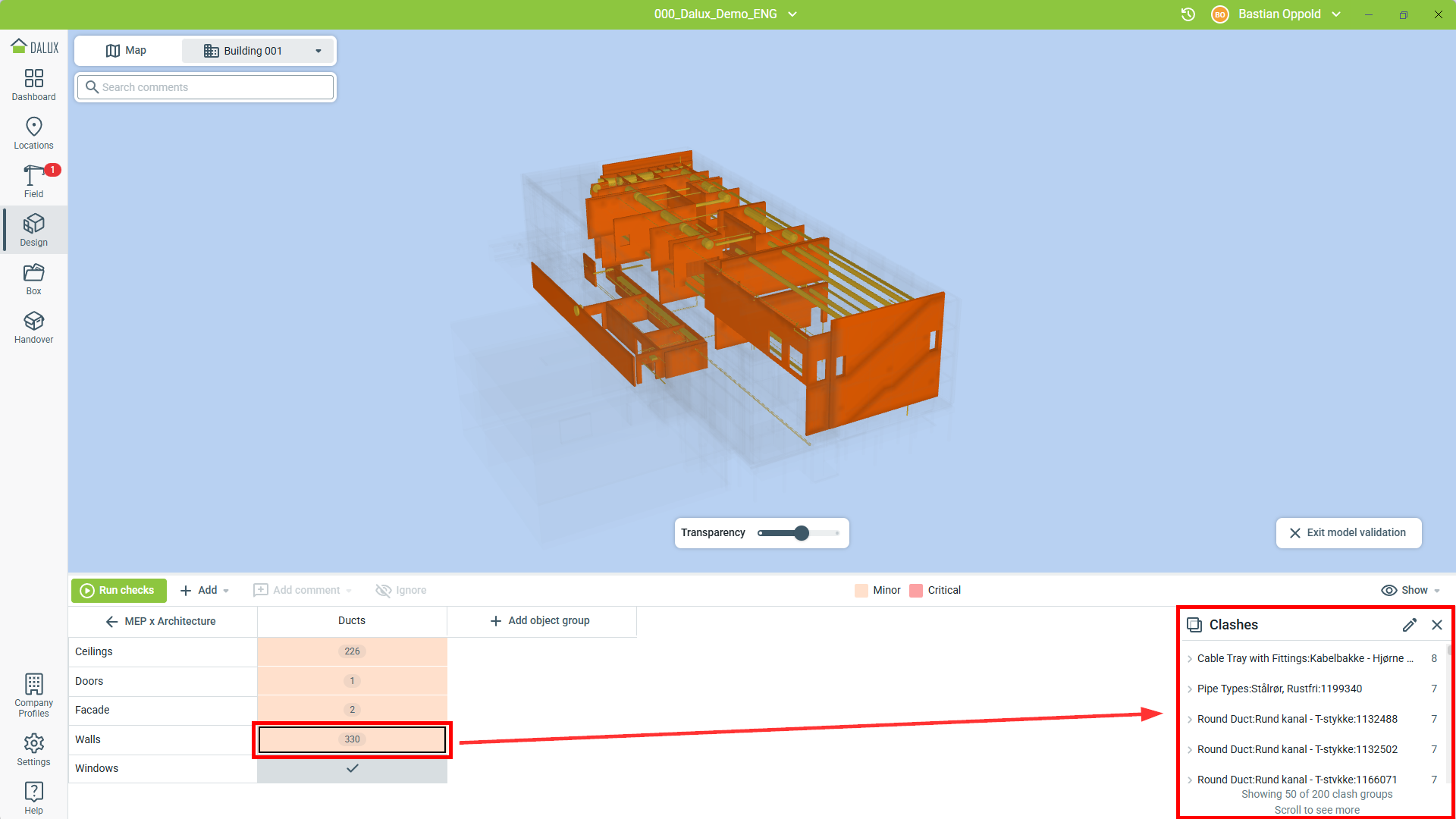

To poskytuje přehled všech kolizí a kontrol odstupu, seskupených podle konfliktních prvků a seřazených podle prvků s největším počtem konfliktů.

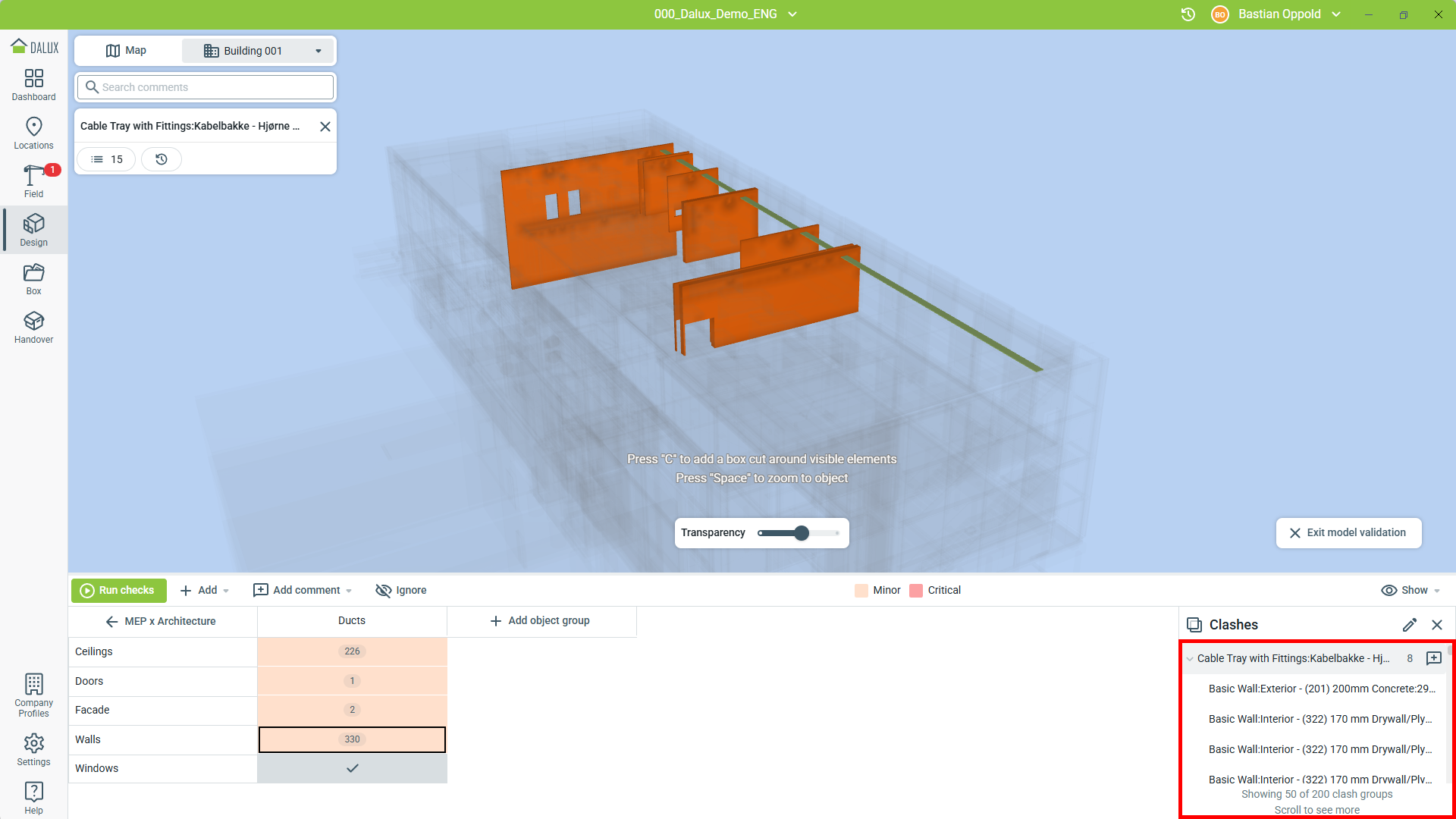

Klikněte buď na záznam v seznamu, nebo na prvek v prohlížeči, abyste viděli konkrétní 3D objekty v kolizi.
Když vyberete objekt, zobrazí se seznam všech jednotlivých objektů, které kolidují s vybraným objektem. Tímto způsobem můžete vybrat jednotlivé objekty a zobrazit pouze danou kolizi/problém a vyhodnotit ji přidáním komentáře nebo jejím ignorováním, pokud pro vás kontrola není relevantní.
Odtud můžete použít výsledky k vytvoření komentářů pro ostatní účastníky projektu nebo můžete aktualizovat svůj vlastní model, abyste vyřešili případné problémy.
Tipy a triky
Stiskněte "C" pro vytvoření box cutu kolem vybraného problému, což vám umožní soustředit se na konkrétní detaily. Použijte posuvník 'Průhlednost' k zobrazení odfiltrovaných objektů, pokud chcete více kontextu.

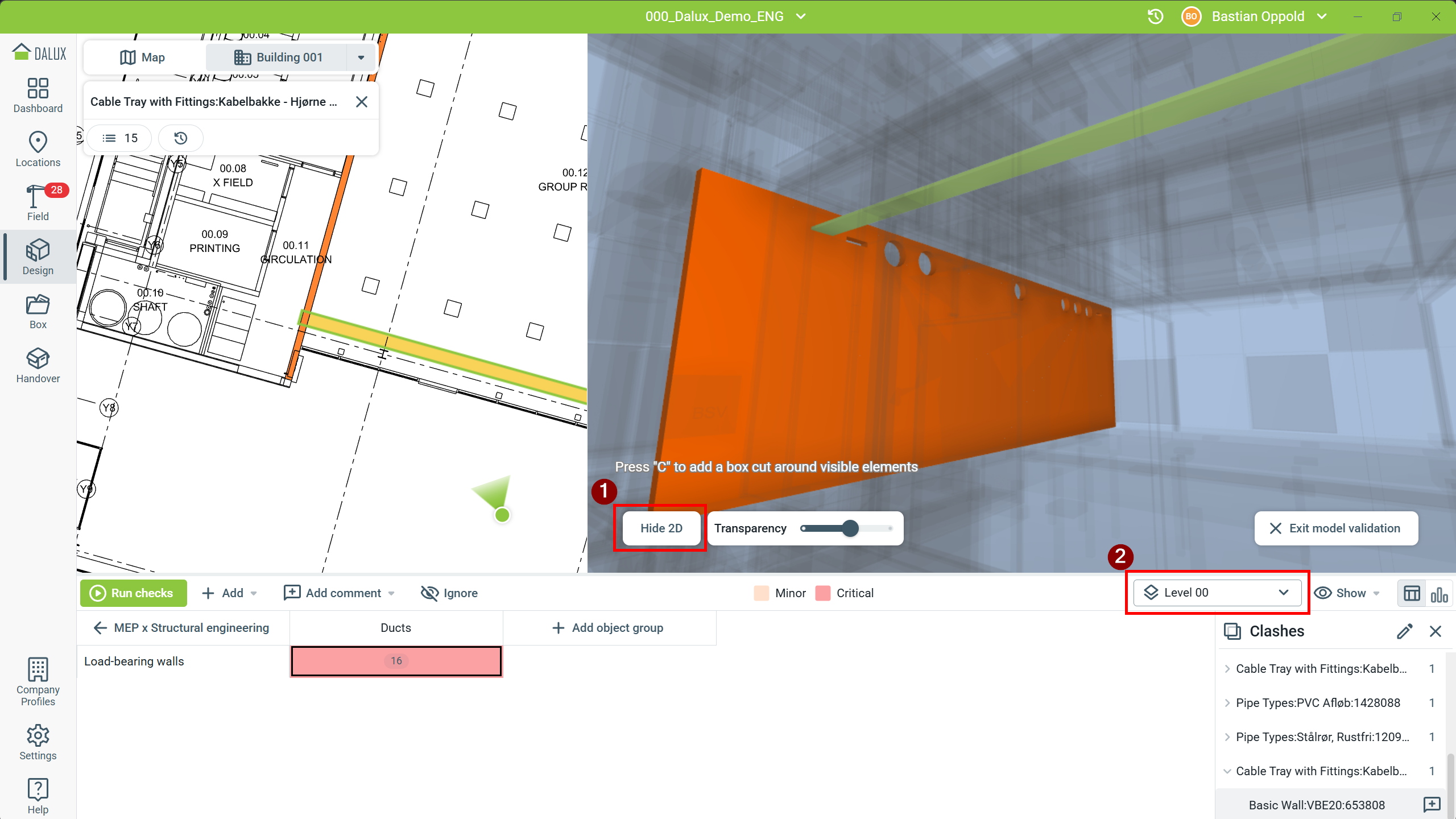

Otevřete kolize z rozděleného zobrazení nebo klikněte na 'Zobrazit 2D/Skrýt 2D' (1), abyste se po návratu dostali do rozděleného zobrazení. Vyberte kolize nebo kontroly odstupu ze seznamu, nebo klikněte na 3D prvek, abyste na výkrese zobrazili prvky v kolizi. Přepínač úrovně (2) umožňuje přepínat mezi úrovněmi.
Vytvořit komentáře
Abyste spolupracovali s ostatními, můžete přidávat komentáře k problémům jak podle jednotlivých objektů, tak i podle jednotlivých problémů. Komentování objektu zahrnuje všechny související problémy v jednom komentáři.
Komentáře budou používat typy komentářů a komunikační kanály, které jsou v projektu již nastavené.
V tomto příkladě se potrubí střetává s několika zdmi. Možná budete chtít změnit svůj vlastní design, abyste tuto kolizi vyřešili, nebo můžete vytvořit komentář, kterým budete koordinovat nezbytné změny s ostatními účastníky designu.

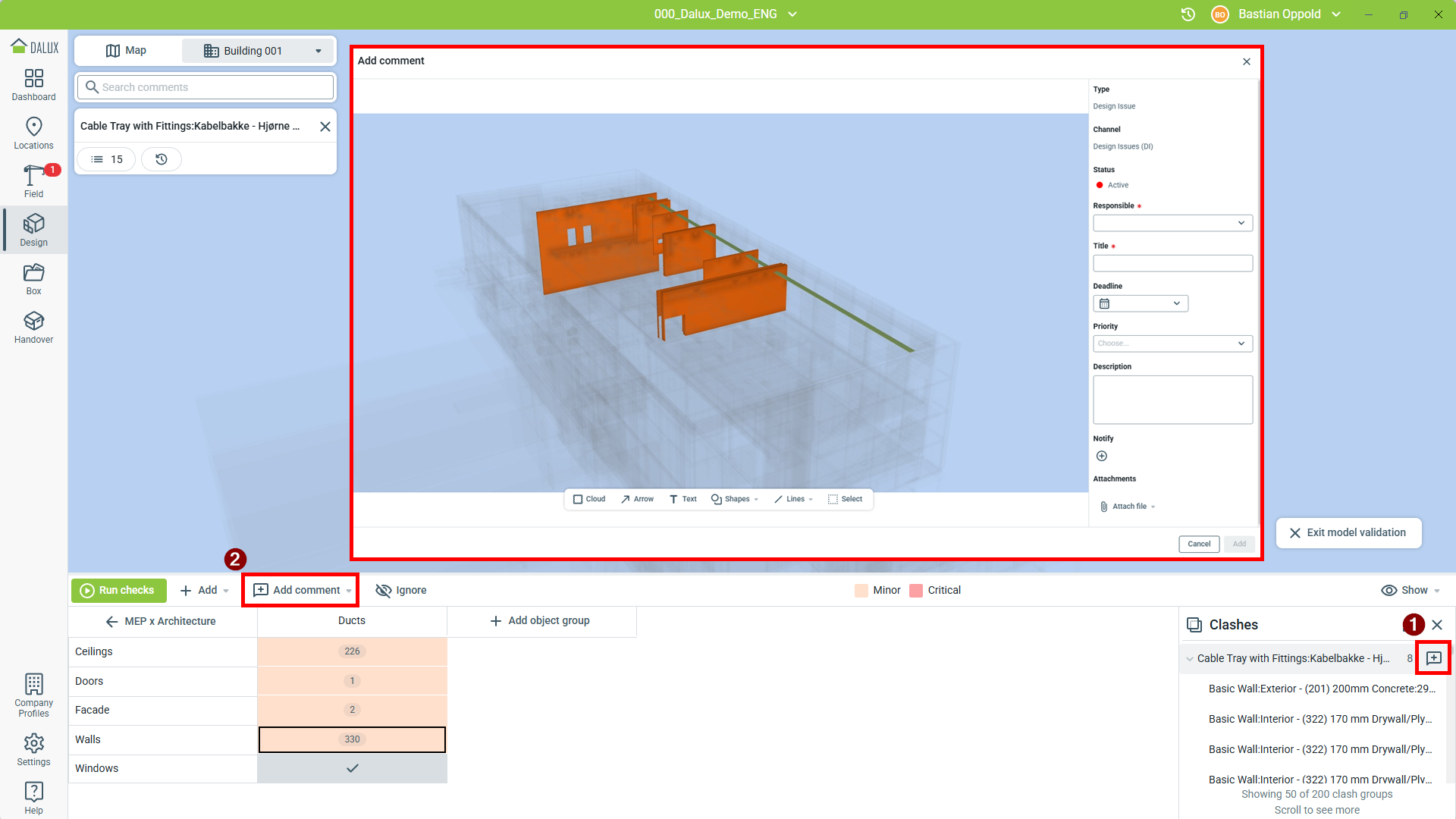

Chcete-li komentovat problém, vyberte objekt/skupinu nebo jednotlivý problém a klikněte buď na vedle problému (1) nebo na
Přidat komentář v panelu nástrojů (2):
Poté vyberte vhodný typ a kanál pro komentář a vyplňte informace pro komentář.
Více informací
Pokud se chcete dozvědět více o použití Komentářů, přečtěte si tento článek: Jak používat komentáře.
Ignorovat
Pokud je problém buď pro vás nerelevantní, nebo ho nemusíte vidět, můžete se rozhodnout ho ignorovat.
'Ignorování' je osobní, takže ostatní účastníci projektu stále uvidí problém a nebude pro ně označen jako ignorovaný.

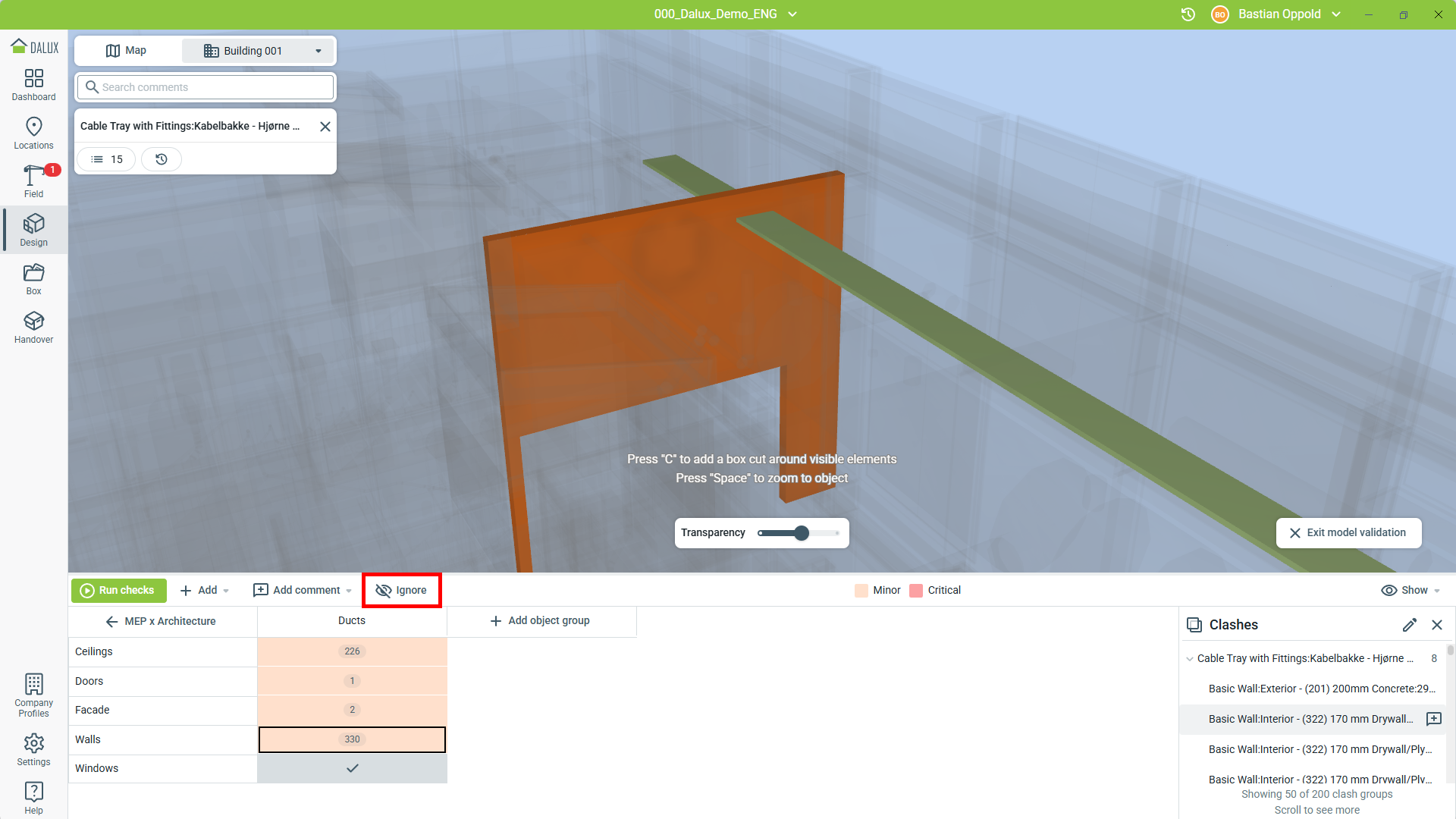

Chcete-li ignorovat problém, vyberte problém a poté klikněte na Ignorovat:

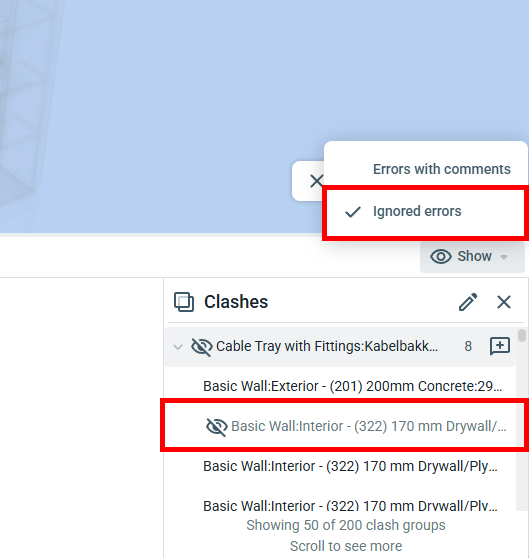

Tato kolize již nebude zobrazena v kontrole, pokud explicitně nezobrazíte ignorované kolize. Chcete-li to provést, vyberte 'Ignorované chyby' v nabídce Zobrazit:
Přestat ignorovat

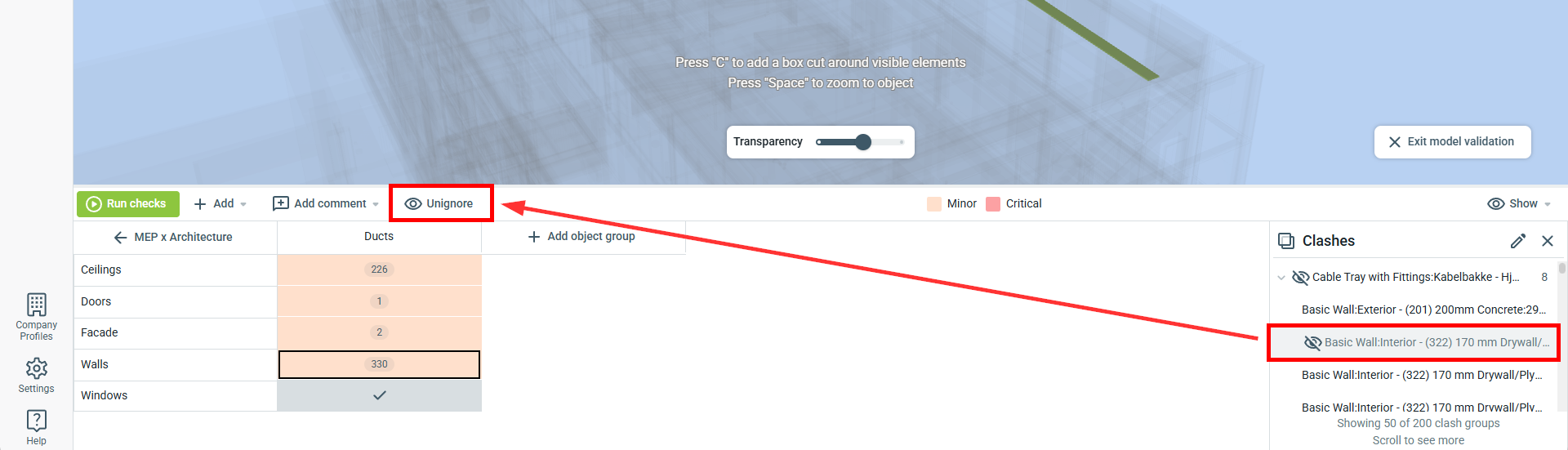

Pokud je problém opět relevantní a chcete zrušit jeho ignorování, vyberte problém ze seznamu a klikněte na Zrušit ignorování v panelu nástrojů.
Historie kontroly modelu

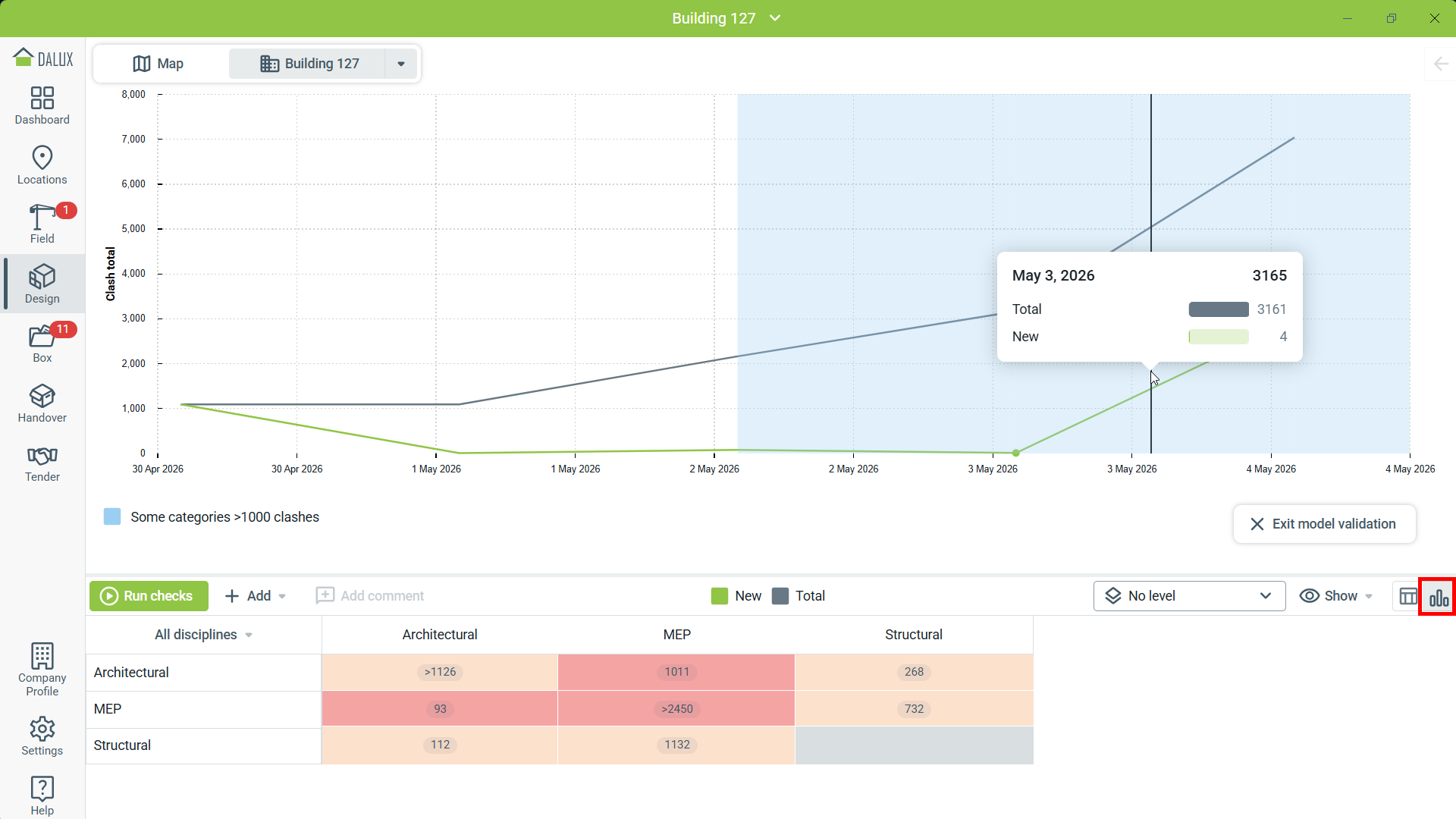

Když projektanti aktualizují své modely a řeší problémy, může být obtížné sledovat stav koordinace a nevyřešené kolize. Přepněte na zobrazení grafu, abyste viděli historii kolizí. To zahrnuje celkový počet kolizí v kterýkoli daný den a počet nových a vyřešených kolizí v průběhu časové osy vašeho projektu.
Klikněte na buňku dvou kolidujících disciplín v matici kontroly modelu, abyste zobrazili historii pouze vybraných disciplín.
