Fotodokumentace v Daluxu se používá pro různé formy zaznamenávání fotografií. Knihovna Fotodokumentace obsahuje nástroje pro Fotoalba, Fotografie 360° a funkci SiteWalk. Tento článek popisuje používání Fotografií 360°.
Ve Fotodokumentaci: Fotografie 360 ° je možné porovnávat 360° Fotografie pořízené v různých datech na stejném místě a nebo porovnávat 360° Fotografie s 3D modelem.
Více informací
Chcete-li se dozvědět více o funkci fotoalba v Záznamu, můžete si přečíst tento článek v našem Centru nápovědy: Jak používat fotoalba.
SiteWalk je zahrnut v rámci licence modulu Field Pro. Pokud se chcete dozvědět více o používání SiteWalku, můžete si přečíst tento článek v našem Centru nápovědy: Jak nahrát SiteWalk.
Jak nastavit knihovnu Fotodokumentace
Více informací
Pokud se chcete dozvědět více o nastavení Záznamu, přečtěte si tento článek: Jak nastavit Záznam.
Oprávnění uživatelů
Uživatelé s oprávněními 'Zobrazit a nahrát' mohou upravovat název a data o Lokaci.
Pouze Administrátoři projeku /správci Field mohou mazat jednotlivé fotografie 360.
Dalux Mobile v současnosti podporuje následující kamery pro pořizování fotografií 360 přímo v aplikaci:
- Insta360 X5 (Také funguje se SiteWalk, vyžaduje SD kartu, např. MicroSD V30)
- Insta360 X4* (Také funguje se SiteWalk, vyžaduje SD kartu, např. MicroSD V30)
- Ricoh Theta Z1 (Také podporuje záznam SiteWalk)
- Ricoh Theta X
- Ricoh Theta SC2
*Upozorňujeme, že Insta 360 X4 Air není podporován.
Fotografie 360 z jiných kamer lze použít manuáním nahráním po pořízení do Daluxu.
Doporučujeme vyhýbat se krytům objektivu u fotoaparátů Insta360, aby se zabránilo odleskům a zkreslení. Pokud nějaký používáte, vyberte v nastavení kamery možnost 'Lens Guard' a ujistěte se, že je správně nainstalován, aby nezakrýval objektiv.
Tipy a triky
Fotografie 360 potřebují mít nastavenou polohu předtím, než mohou být uloženy.
Ve výchozím nastavení je nová fotografie 360 pojmenována podle názvu lokace nebo vlastnosti místnosti, pokud je k dispozici.
Pomocí aplikace Dalux Desktop lze pak porovnávat dvě fotografie 360 vedle sebe - nebo jednu fotografii 360 s 3D modelem.
Jak používat 360° Fotografie v knihovně Fotodokumentace
Vytváření a zobrazení fotografií 360 v mobilní aplikaci Dalux

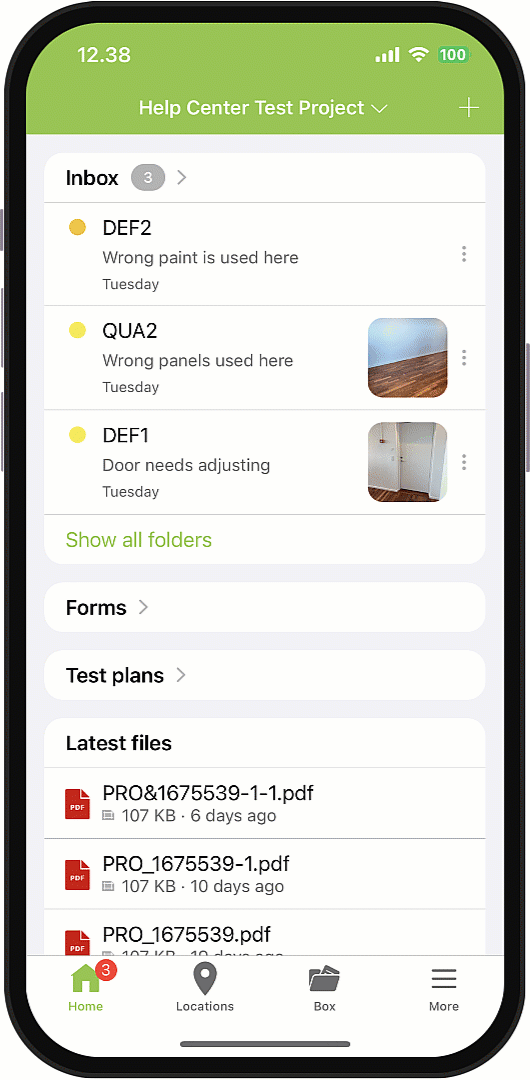

Fotografie 360 v lze zaznamenávat a prohlížet v Mobilní aplikaci Dalux. Stiskněte -ikonu na kartě
Domů,
'Fotografie'
Nová fotografie 360.

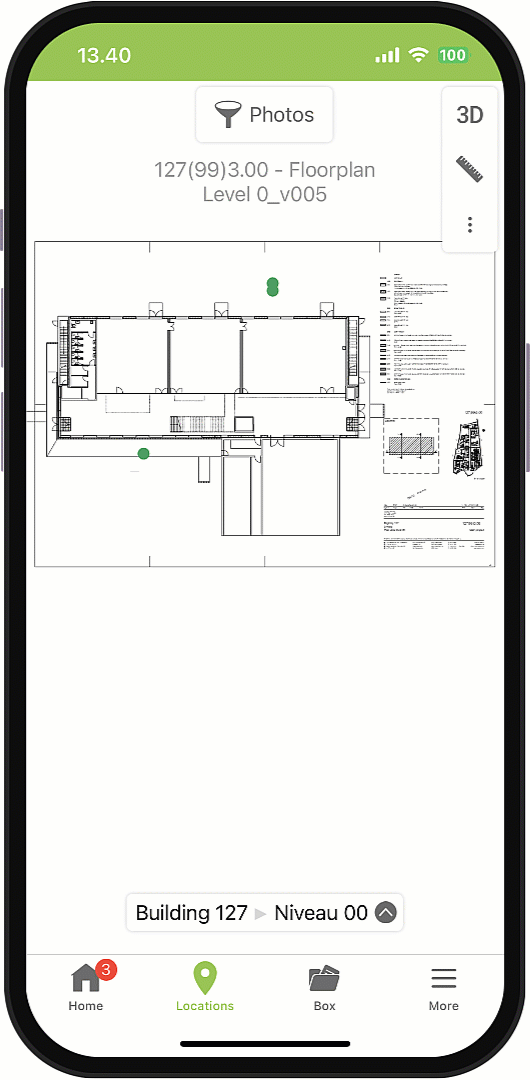

Doporučujeme zaznamenávat nové fotografie 360 v modulu Lokace, protože je povinné nastavit polohu.
Stiskněte kdekoli na výkresu
Nová registrace
'Fotografie'
Nová fotografie 360.

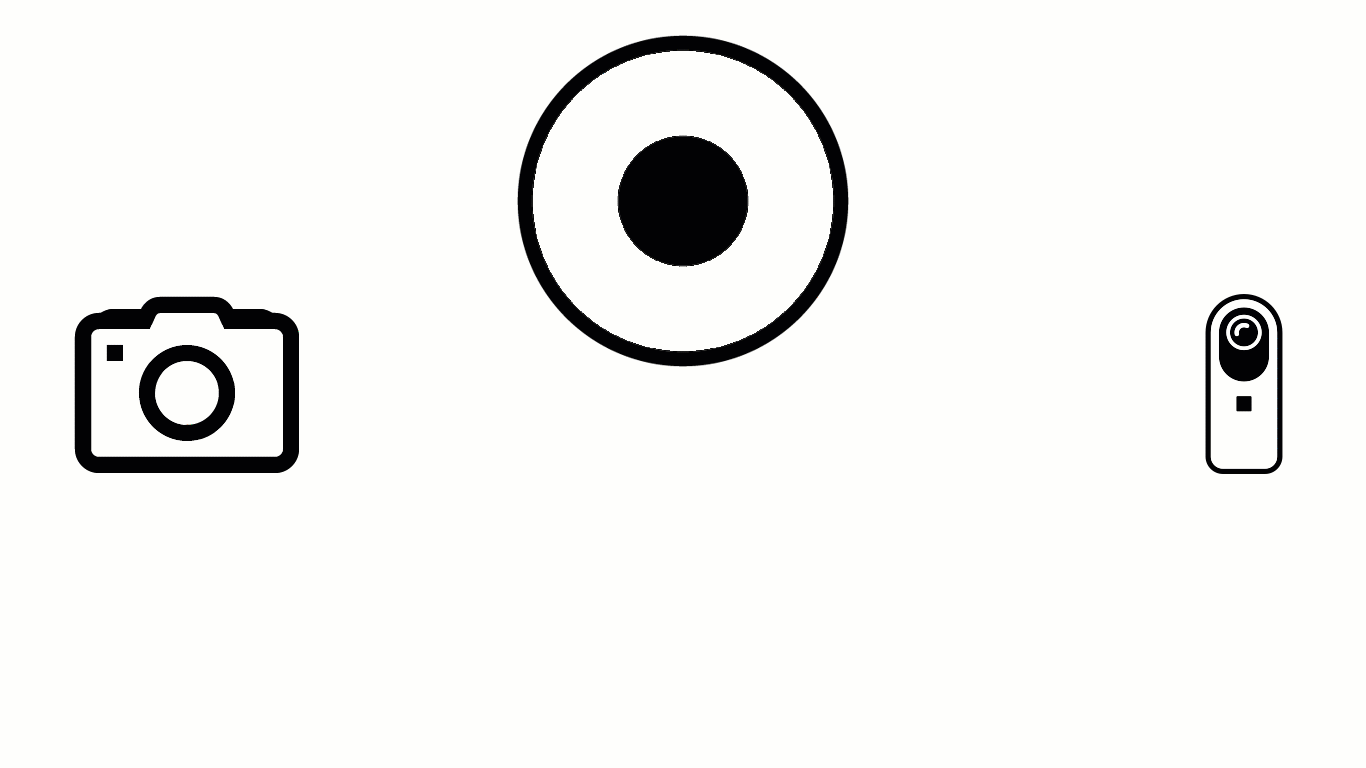

Je-li připojena podporovaná kamera, fotografie 360 lze pořizovat přímo v Dalux Mobilní aplikaci. Panoramatické fotografie 360 z mobilního zařízení lze také přidat.
Do jedné registrace lze přidat více 360 fotografií. Pořizování fotografií na stejném místě v průběhu stavby usnadňuje sledování postupu výstavby.
Chcete-li to přidat další fotografii do předchozího záznamu, najděte registraci a znovu ji otevřete. Poté klikněte na ikonu v pravém horním rohu. Pořiďte novou fotografii nebo přidejte jednu z knihovny zařízení.

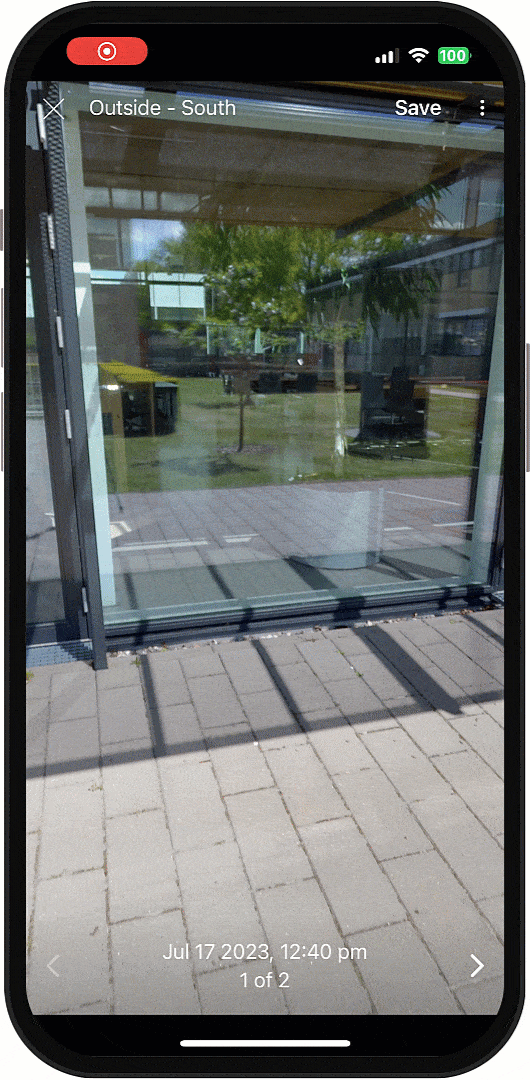

Mezi více fotografiemi 360 ve stejné registraci je možné měnit v Dalux Mobilní aplikaci. Ve spodní části obrazovky jsou uvedeny čas a datum záznamu fotografií 360 spolu s počtem fotografií v aktuální registraci. Přepínání mezi fotografiemi 360 se provádí pomocí šipek /
.
Vytvoření a zobrazení fotografií 360 v Dalux Desktop
360 fotografie můžete na PC nahrát buď tak, že přejdete do
Lokace
Výkresy
Klikněte na umístění fotografie
Nový
Fotografie 360
nebo
Field/
InfraField
Záznam
Fotografie 360
Nahrát

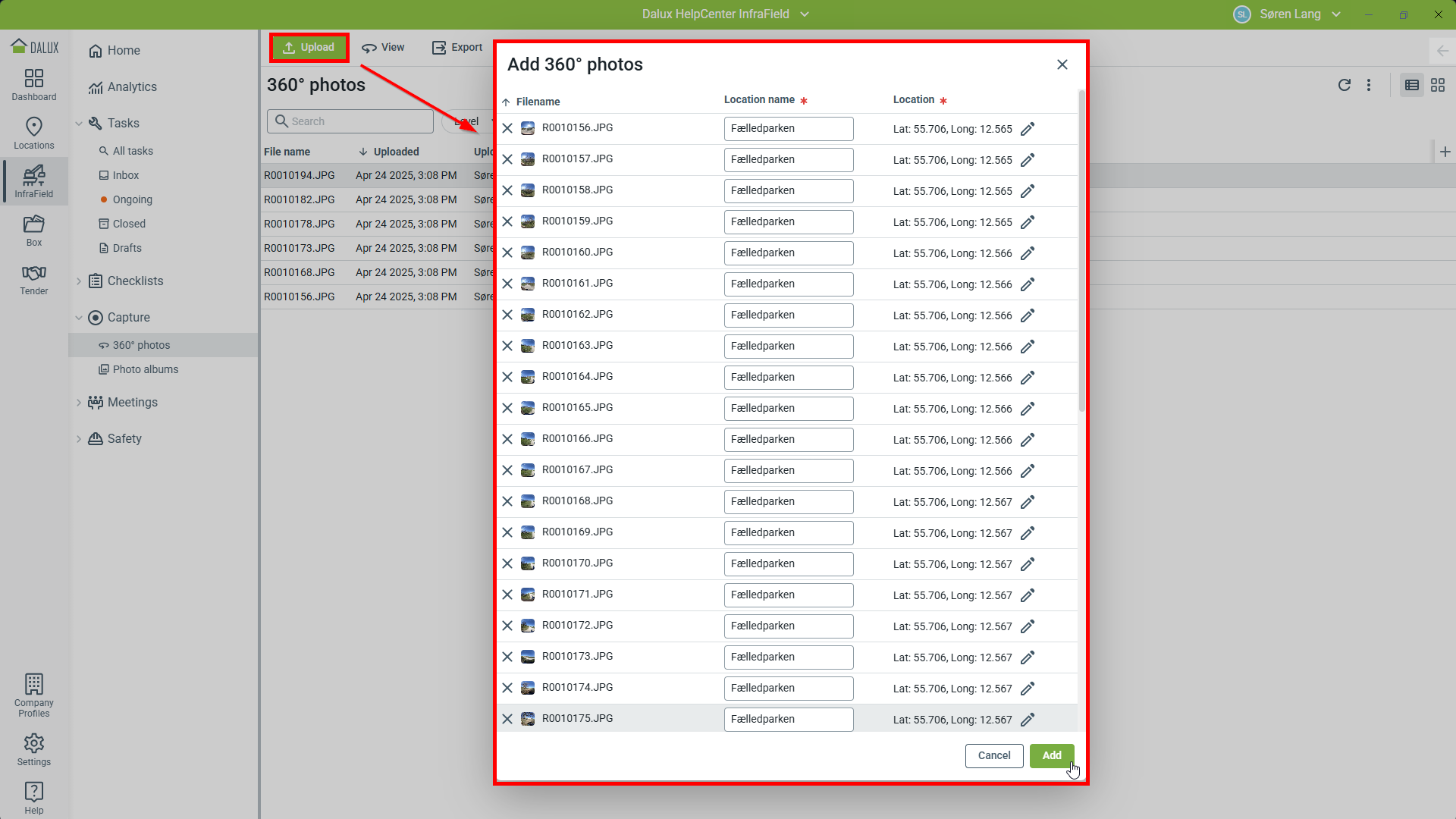

InfraField vám umožňuje nahrávat více souborů najednou a automaticky umisťuje fotografie 360, pokud obsahují georeferenční data.
Poznámka
Automatické umístění je dostupné pouze při nahrávání v InfraField. Pro fotografie 360 v modulu
Lokace je nutné ruční umístění.
K fotografiím 360 lze přistupovat přes Field nebo
Lokace.

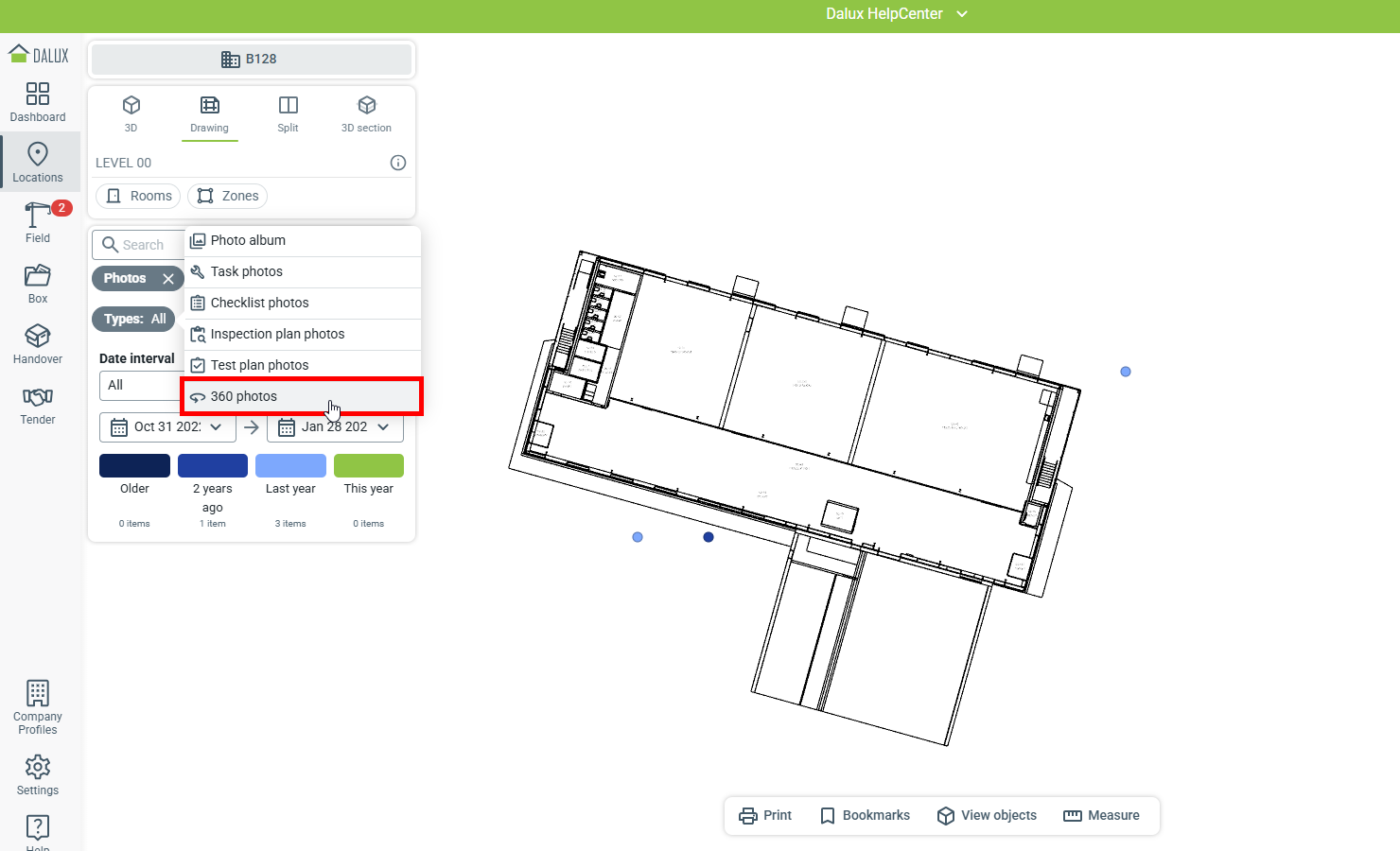

V Lokace můžete filtrovat fotografie 360.

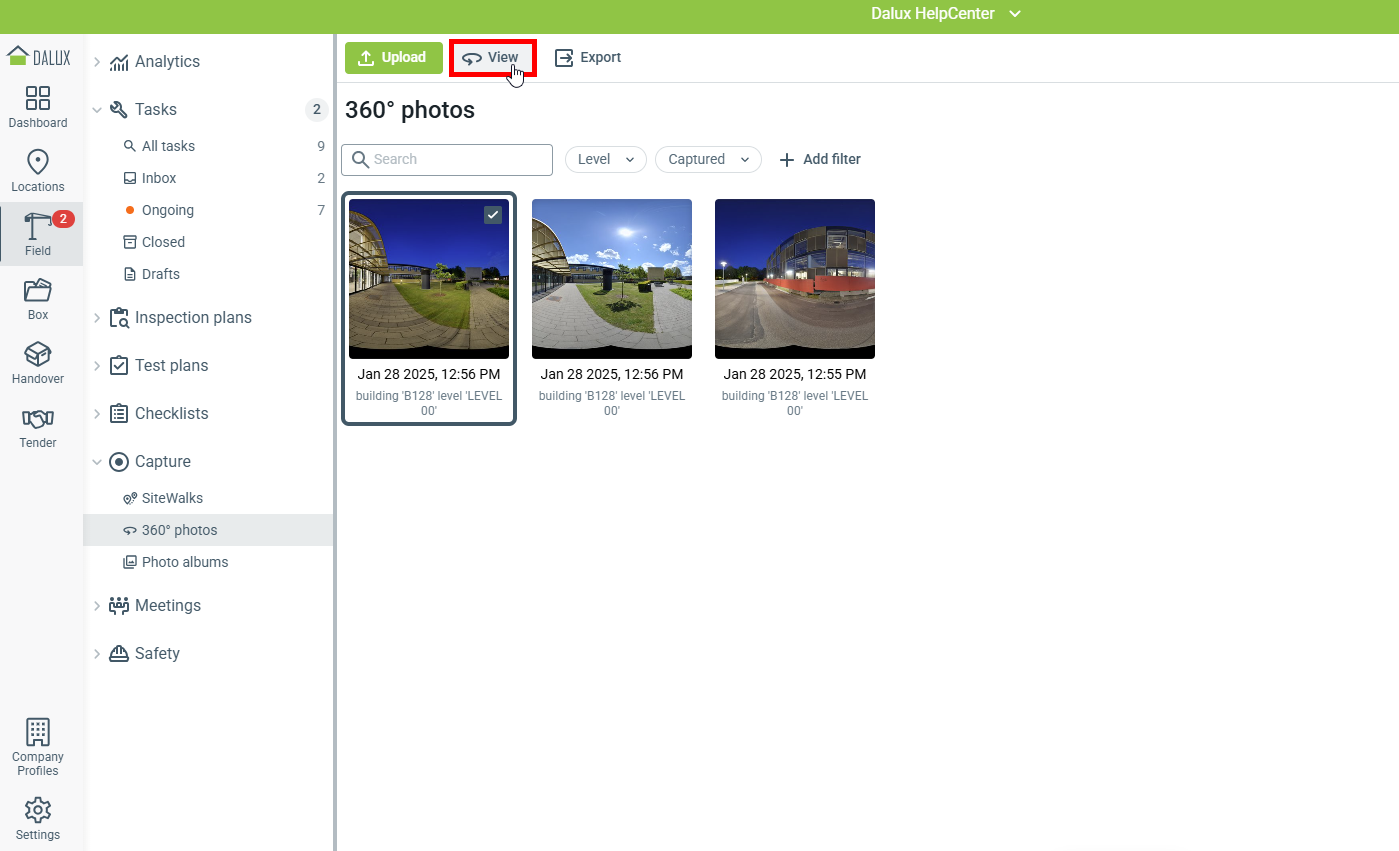

Fotografie 360 je také možné v modulu Field zobrazit v mřížce:
Field
Záznam
Fotografie 360.

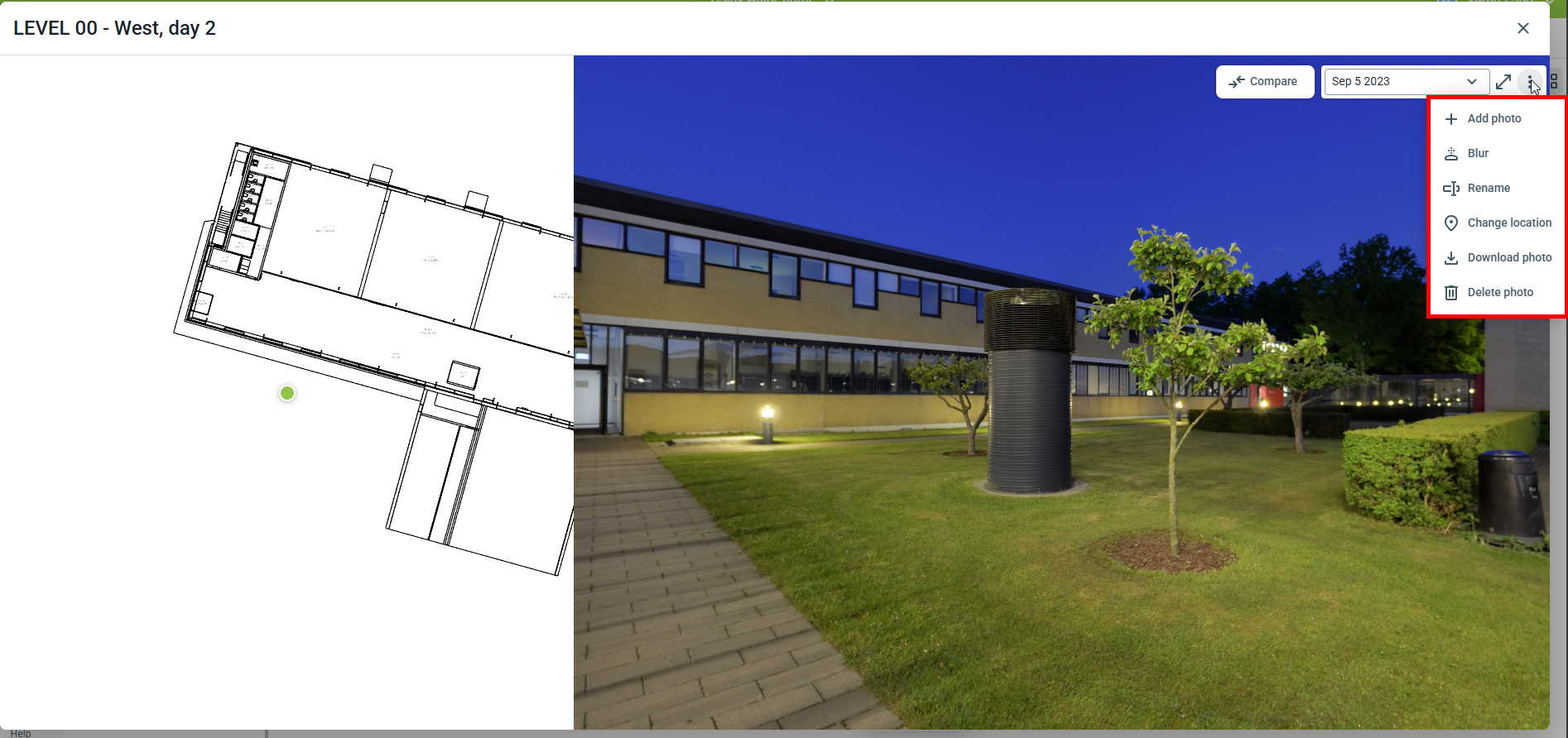

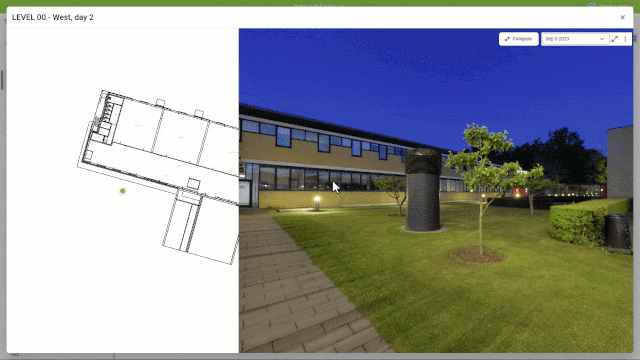

V tomto zobrazení lze ve fotografií 360 navigovat pomocí myši (tážením pro prohlížení) a kolečkem myši (pro přiblížení a oddálení).
Lze také přidat více fotografií. Registrace může být přejmenována a poloha může být kdykoliv změněna.
Přidejte další fotografie z různých dat pořízení pro porovnávání vedle sebe (další informace v další části).

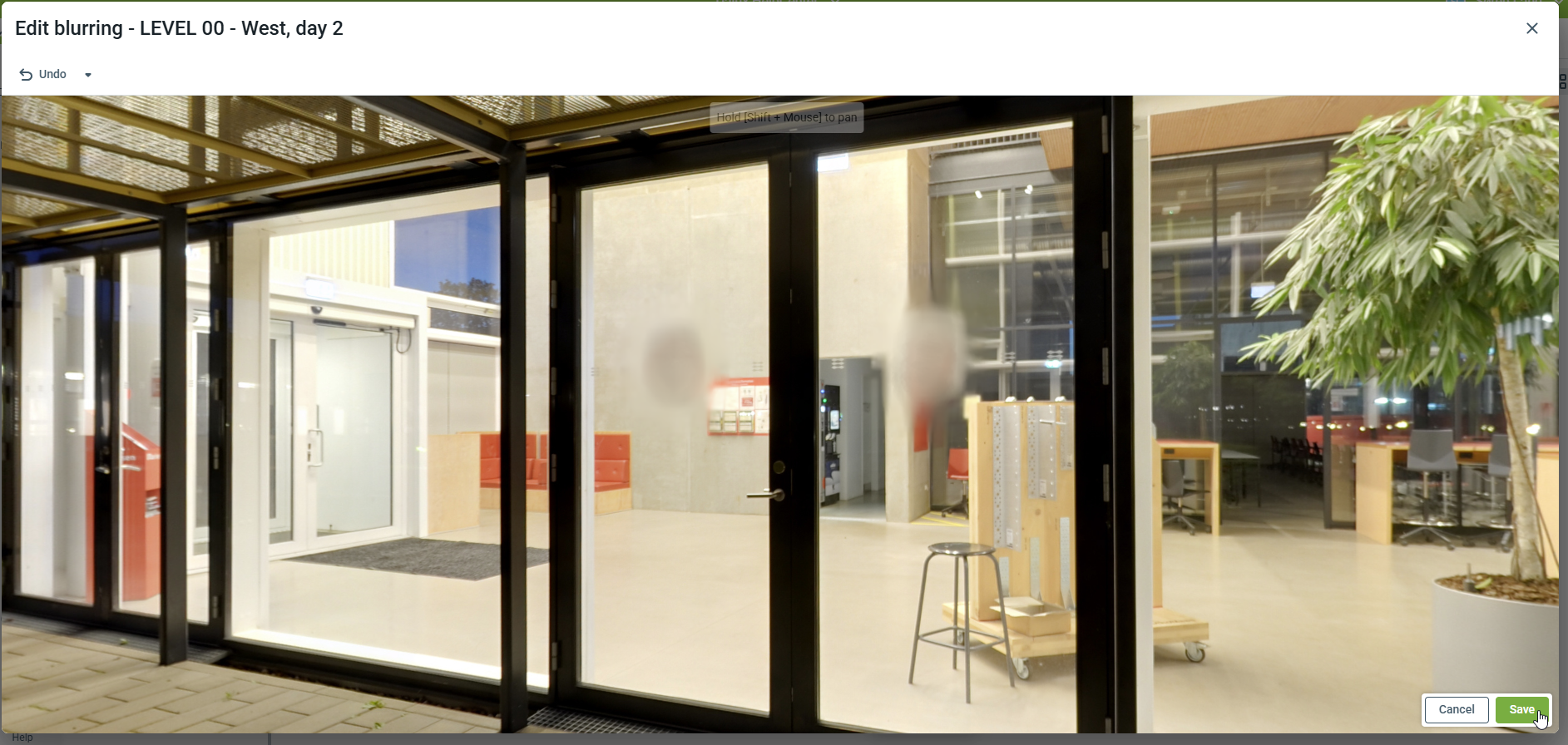

Pro rozmazání citlivých informací nebo obličejů lidí lze přidat efekt Rozmazání.
Držte klávesu Shift a vytvořte efekt rozostření stisknutím levého tlačítka myši. Čím déle zůstanete s kurzorem na stejném místě, tím silnější efekt rozostření bude. Nezapomeňte kliknout na 'Uložit' po dokončení.

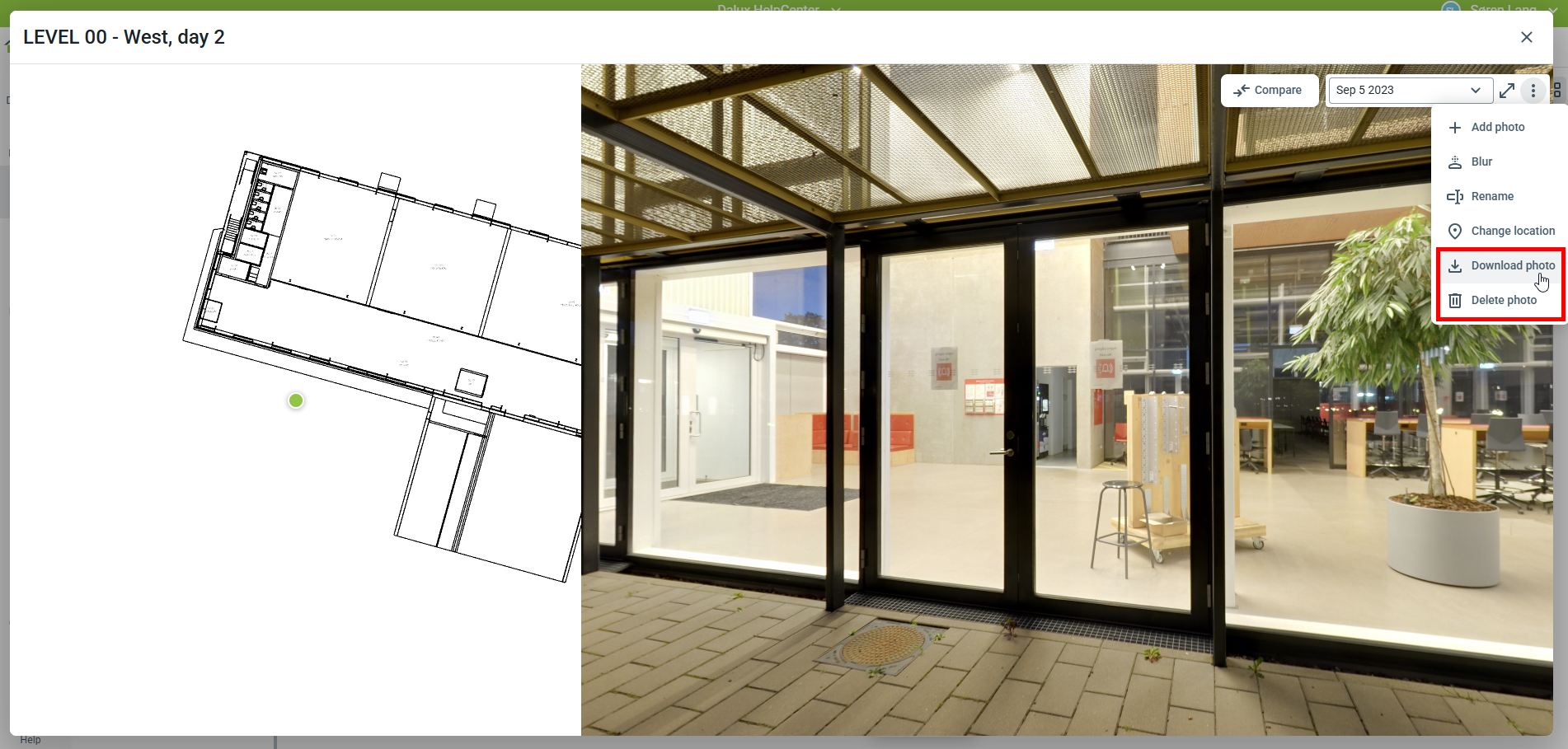

Pro odstranění nebo stažení fotografie 360: Klikněte na -ikonu
Stáhnout fotografii nebo
Odstranit fotografii.
Porovnání více 360° Fotografií v aplikaci Dalux Desktop
Na Dalux Desktop lze fotografie 360 porovnávat vedle sebe nebo s 3D modelem. Chcete-li porovnat dvě fotografie 360 vedle sebe, klikněte na Porovnat.
Zobrazení je potřeba zarovnat a uzamknout, aby se oba obrázky 360 pohybovali společně.

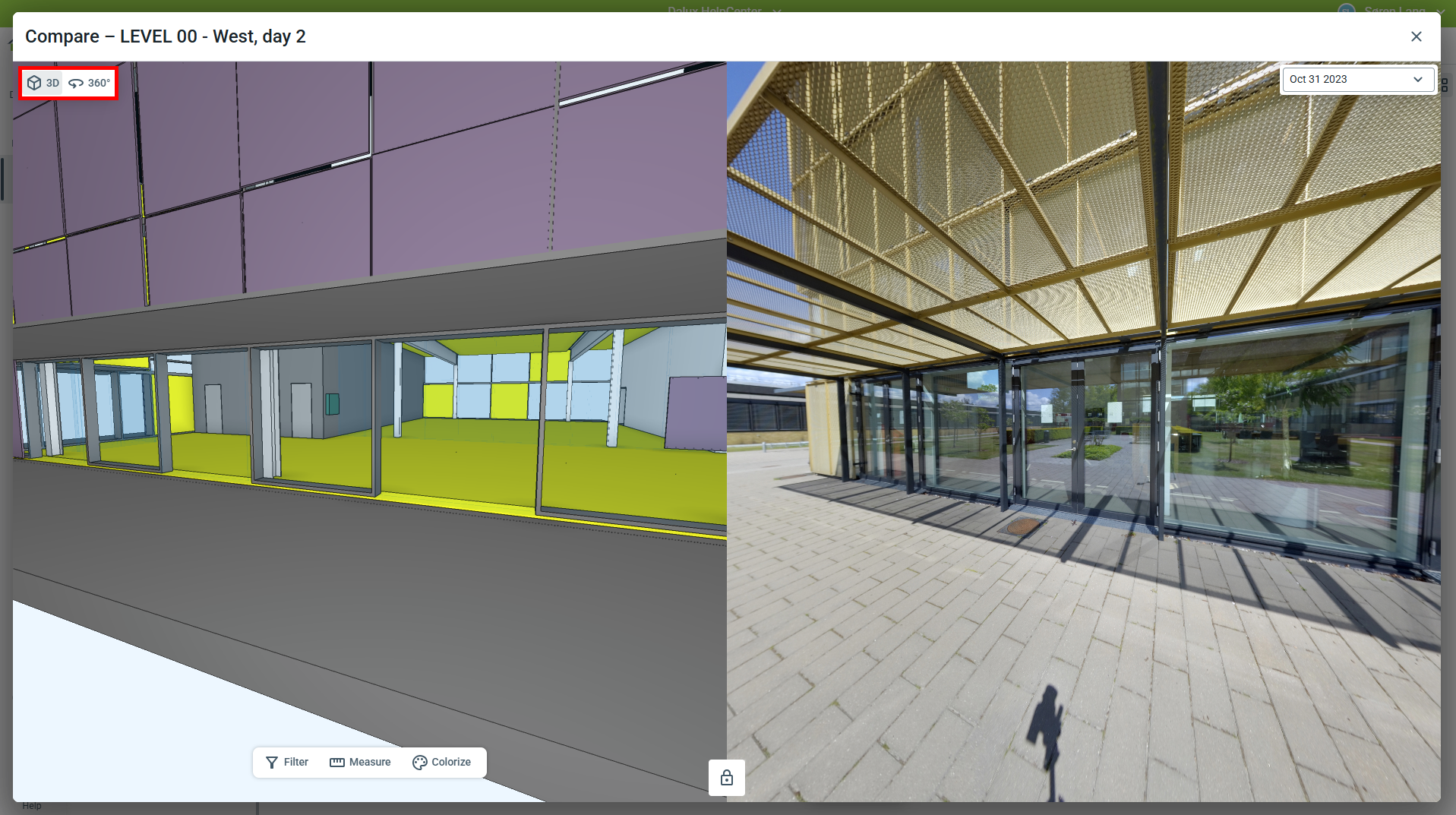

Stejným způsobem je také možné porovnat fotografie 360 s 3D modelem. Přepnutí zobrazení na 3D model naleznete v pravém pohledu při porovnávání. Pro lepší výsledek by se poloha fotografie 360 měla co nejvíce shodovat s polohou v Daluxu.
Tipy a triky
Pokud vaše fotografie 360 nejsou zarovnány, přibližte na stejný bod na obou obrázcích a stiskněte ikonu pro uzamčení kamery.
