Hyperlinky na PDF výkresech a v dokumentech

Tento článek popisuje, jak se hyperlinky nastavují a jak je lze využít k rychlému otevření souvisejících výkresů a dokumentů, na které se odkazuje číslem.

Jak používat hyperlinky

Hyperlinky se používají k rychlé navigaci mezi výkresy a dokumenty — například při přesunu z půdorysu na konkrétní řez, nebo z dokumentu na související půdorys.

Manuálně nahrané soubory zobrazují hyperlinky zeleně, zatímco modré hyperlinky se zobrazí, pokud byl použit pro nahrání plugin.

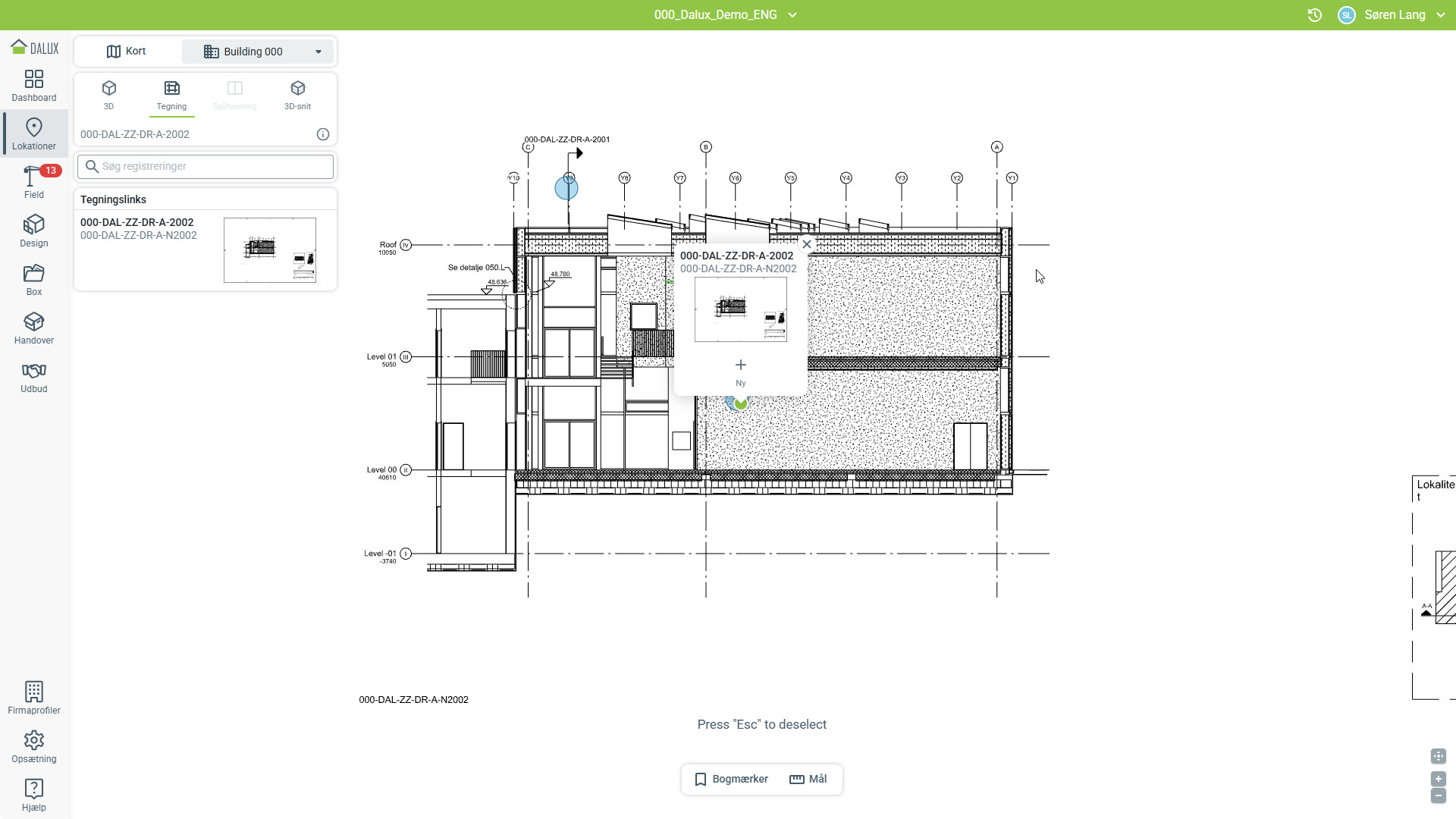

Použití hyperlinků v Lokacích

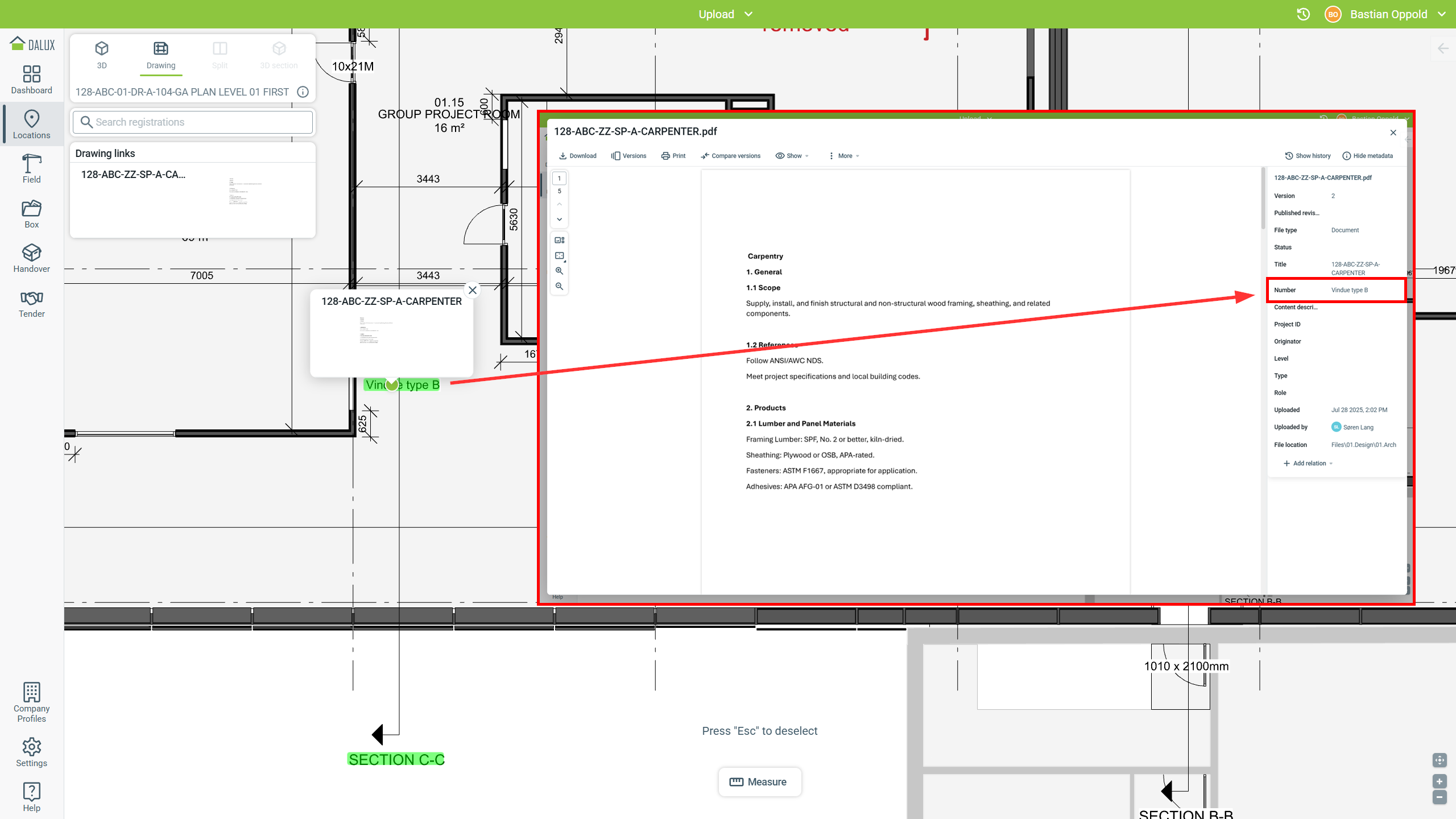

Pokud jste v modulu Lokace, můžete kliknout na hyperlink pro otevření propojeného výkresu nebo dokumentu.

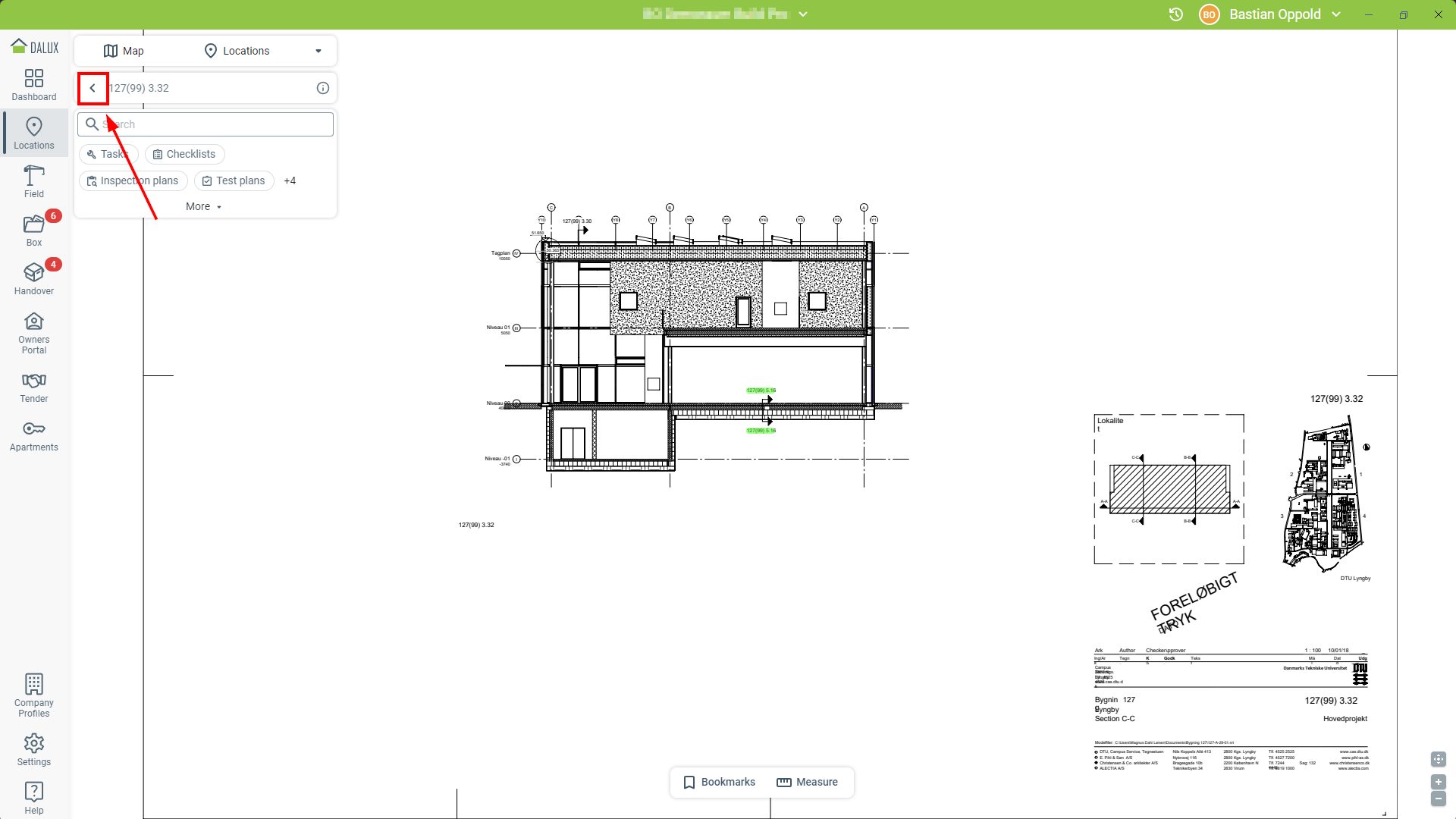

K návratu k předchozímu výkresu můžete kdykoliv použít ikonu :

Použití hyperlinků v Boxu

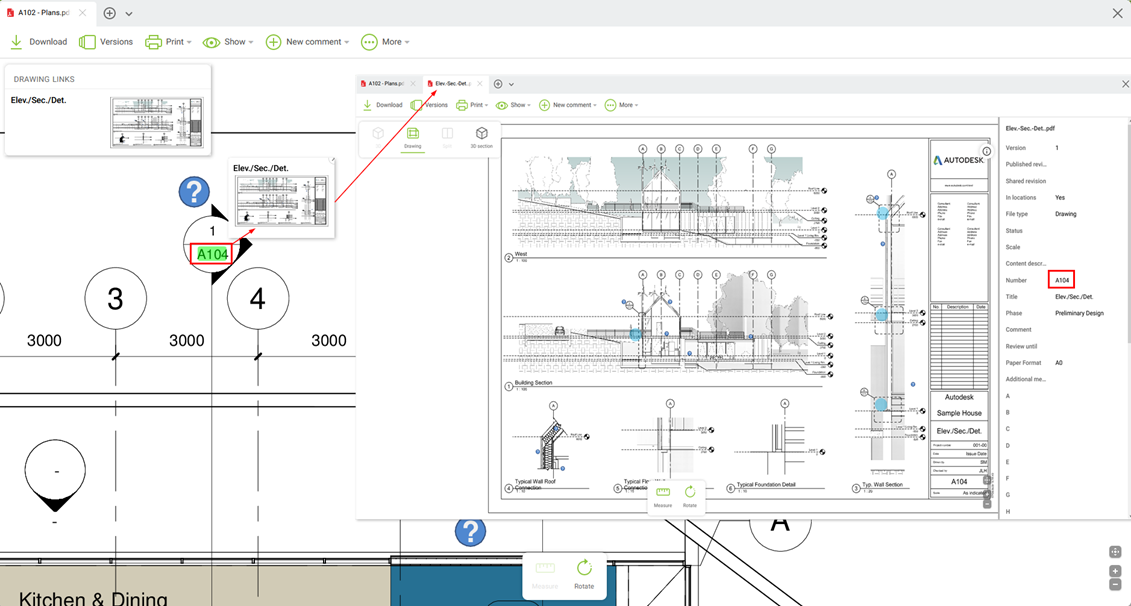

V modulu Box se výkresy nebo dokumenty otevřené pomocí hyperlinku otevřou jako nová karta vašeho aktuálního zobrazení. Odkaz vždy otevře nejnovější verzi souboru, ke které máte přístup, bez ohledu na oblast souboru.

Jak hyperlinky nastavit

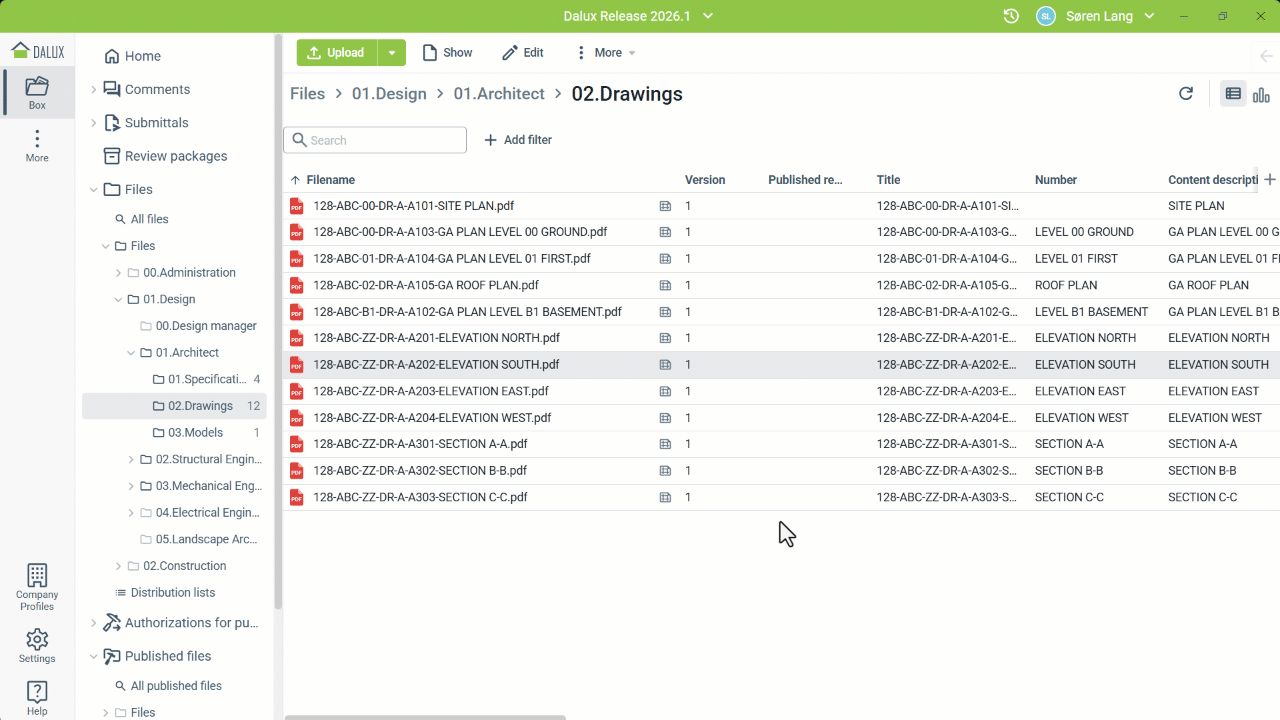

Detekujte čísla souborů na výkresech a dokumentech

Číslo odkazuje na pole metadata „Číslo“ v Daluxu. Toto pole vyplňte přesným řetězcem, který je zobrazen na výkresech, k nimž chcete vytvořit odkaz. To můžete vyplnit jak během nahrávání výkresu nebo také později. Dalux poté automaticky vytvoří odkaz.

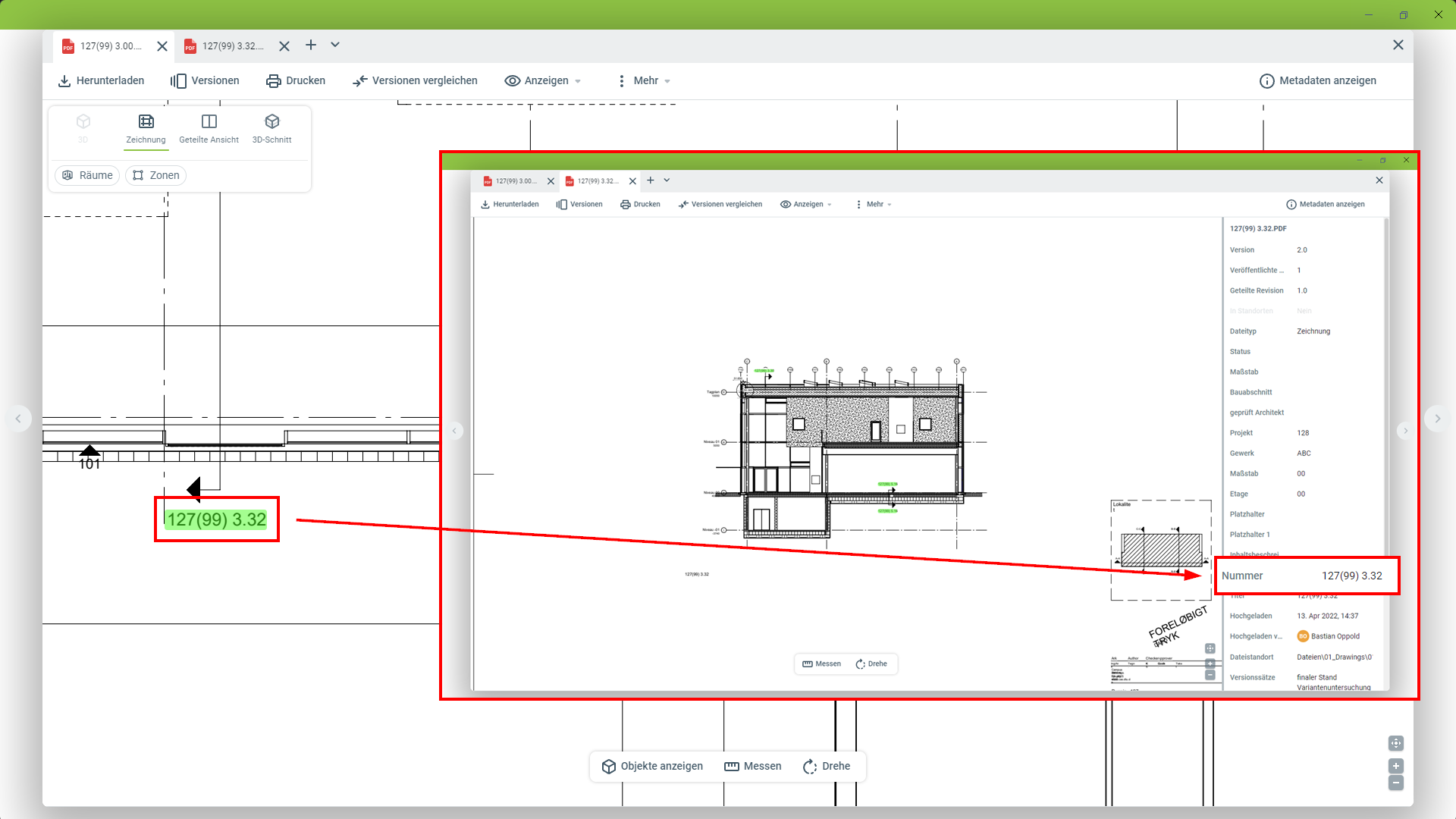

V následujícím příkladu byl cílový výkres řezu pojmenován "127(99) 3.32" a hodnota je uvedena ve výkrese půdorysu, takže stejný řetězec byl zadán do pole metadata číslo výkresu řezu. Dalux detekuje řetězec na tomto půdorysu a vytvoří hyperlink odkazující na řez odpovídajícím způsobem.

Základní požadavky pro hyperlinky

Základní požadavky na rozpoznání řetězce jsou:

1. Hypertextové odkazy lze vytvořit pouze v souborech PDF nebo výkresech DWG
2. Řetězec musí být delší než 1 znak
3. Řetězec musí být kratší než 45 znaků
4. Řetězec potřebuje alespoň jeden nečíselný znak (písmeno, symbol)

Tipy pro vytváření hypertextových odkazů

• Písmo: Vyhněte se písmům s příliš úzkými/širokými mezerami mezi znaky. Doporučujeme používat písma z výchozích balíčků od Microsoftu nebo podobných.
• Odstup před/za hypertextovým odkazem: Před a za hyperlinkem by měl být znatelný odstup, aby řetězec mohl být detekován.

Příklad: Lépe, než takto

"Na následujícím výkresu číslo A-40-EK-ST-U02 naleznete více informací"

oddělte číslo výkresu

"Vice informací naleznete na výkresu číslo:                   A-40-EK-ST-U02"

• Styl písma: Vyhněte se použití stylů písma jako je tučné a kurzíva.
• Projekční software: Pokud software podporuje přímou možnost ‘Export do PDF`, pravděpodobně používá jeho nativní PDF creator/engine. Použití možnosti tisku „Microsoft Print to PDF“ může vést k lepšímu výsledku.

Nastavení hyperlinků v CAD software

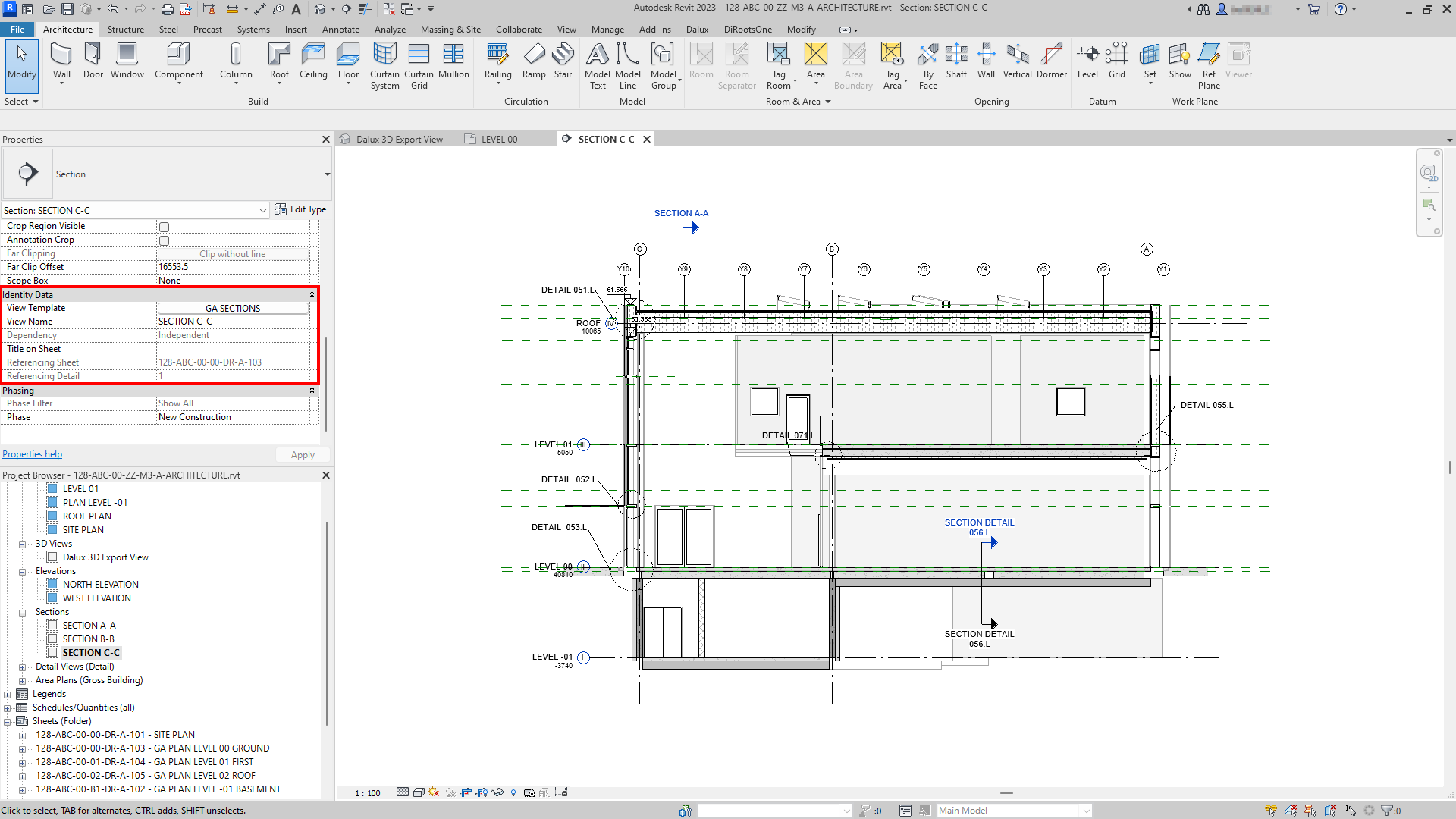

V projekčním softwaru, jako je například Revit, a nahráním výkresů do Daluxu pomocí pluginu, se hyperlinky automaticky vytvoří jako modré odkazy.

Vytvořit ruční hypertextové odkazy

Můžete také vytvářet vlastní ruční hypertextové odkazy. To vám umožní vytvářet vlastní odkazy na výkresy a dokumenty, na které se možná budete chtít odkazovat přímo.

Otevřete soubor, na který chcete umístit odkazPropojit s souboremVyberte soubor, na který chcete propojitUmístěte odkaz na soubor

Po vygenerování odkazu jej přetáhněte na správnou lokace. Ve výchozím nastavení se u odkazu zobrazuje název souboru. Můžete jej upravit tak, aby používal kratší nebo snadněji čitelný název.
