Zóny a vrstvy zón

Tento článek popisuje, jak nastavit zóny a vrstvy zón ve vašem projektu. Zóny umožňují snadnější rozlišení v dané oblasti nebo výkresu v projektu. Jsou používány jinými funkcemi v systému Dalux, například kontrolními plány, kontrolou kvality a Apartments. Můžete také připojit dokumenty k zónám.

Jak vytvořit zóny

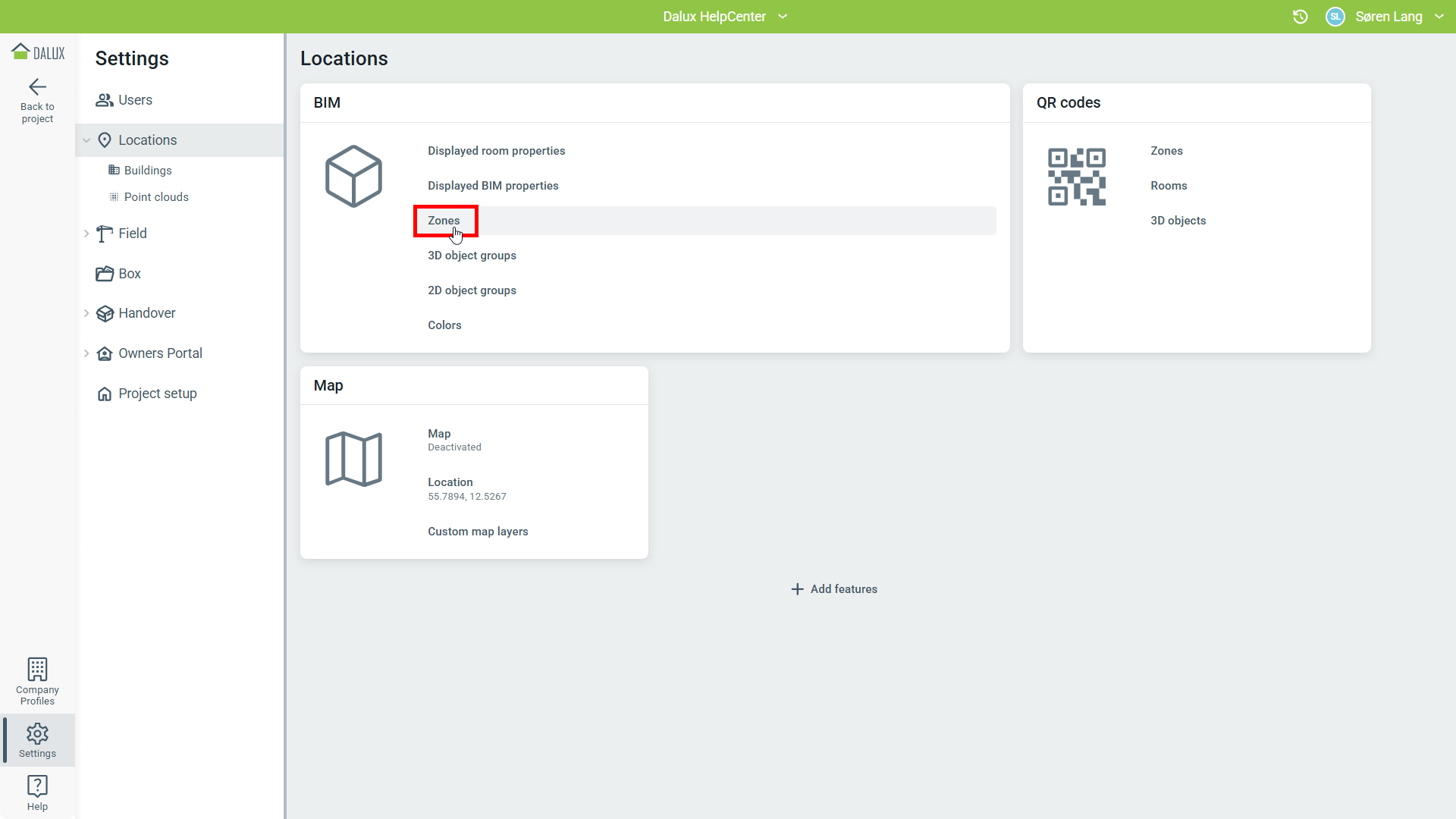

Chcete-li nastavit zóny ve vašem projektu, přejděte na Nastavení Lokace 'Zóny':

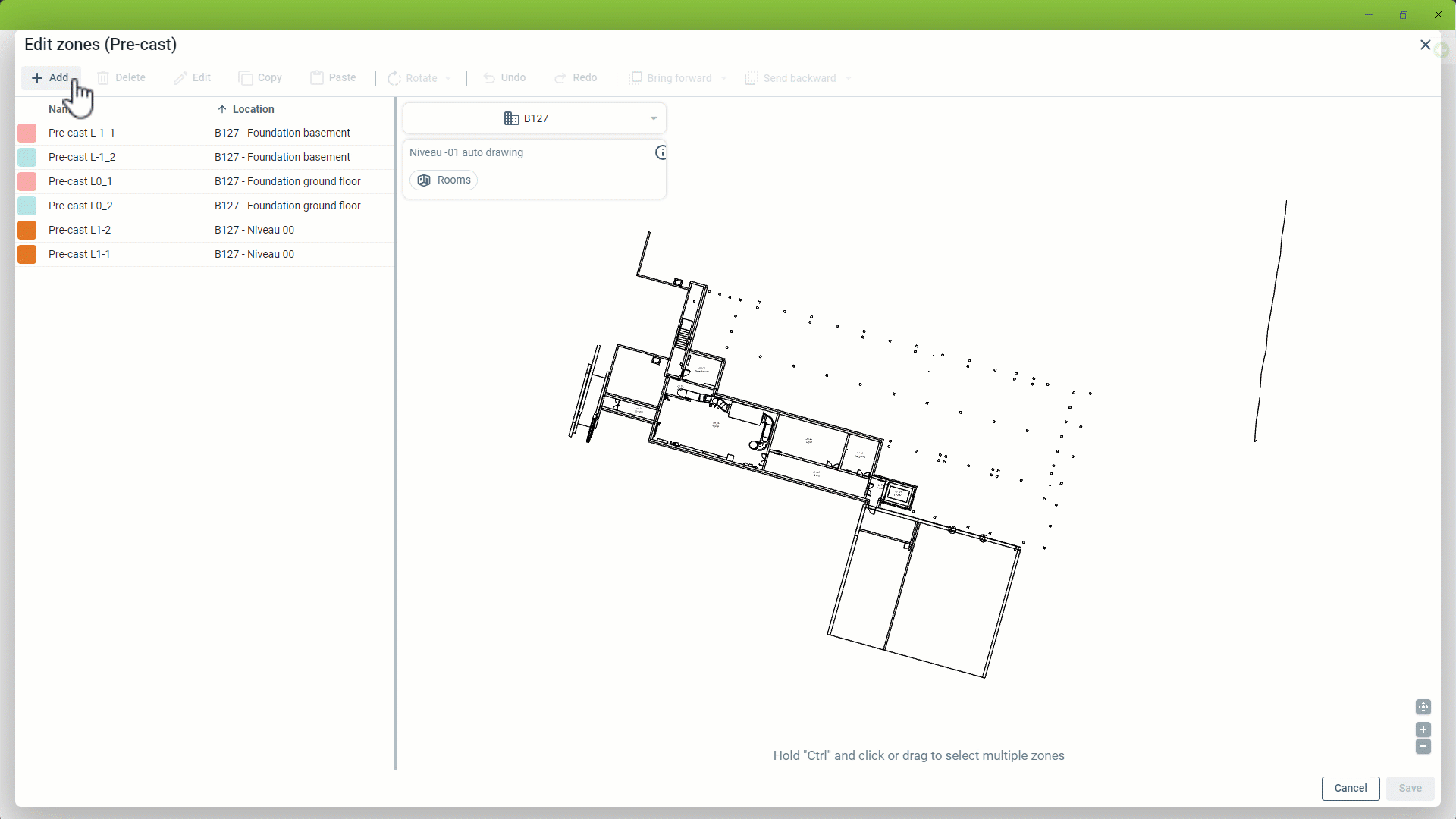

Tím se otevře nové okno, kde můžete přidávat, mazat a upravovat vaše zóny.

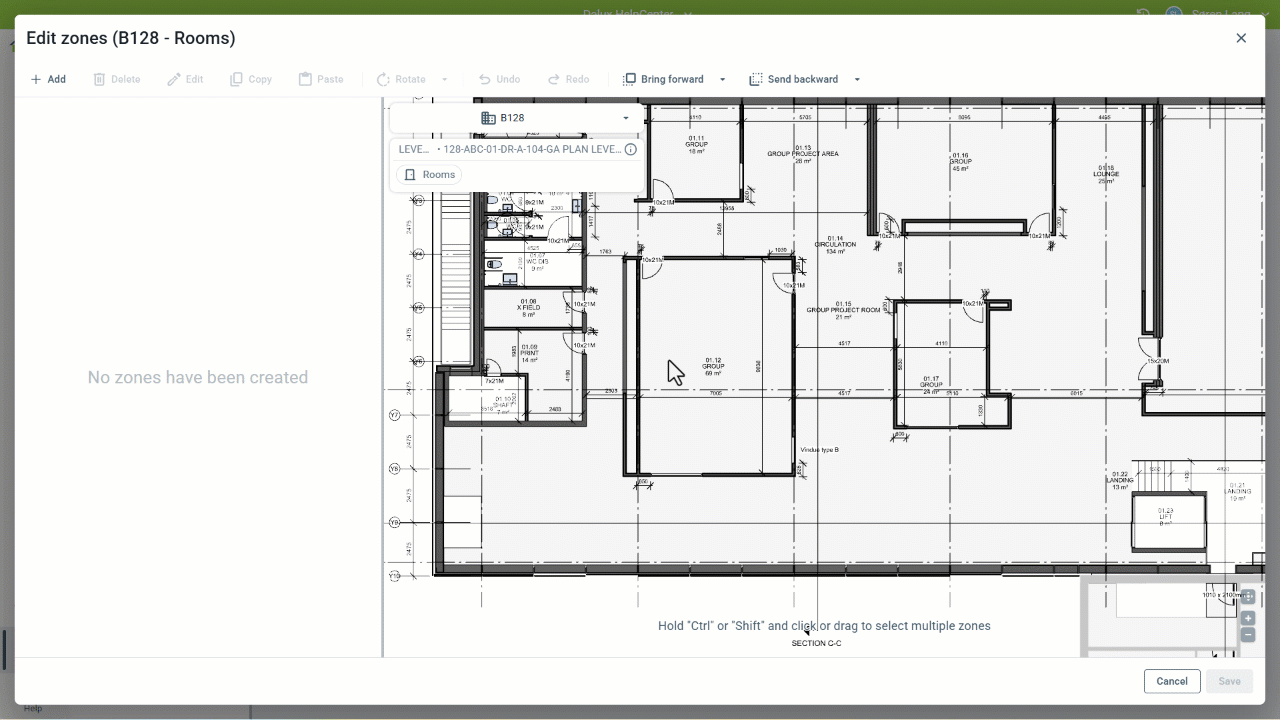

Chcete-li začít vytvářet zóny, nejprve vyberte budovu a výkres. Dále klikněte na Přidat. Poté můžete nakreslit zónu.

Při kreslení zóny máte dvě možnosti:

Kliknout a držet: Při kliknutí a podržení můžete táhnout myš k vytvoření obdélníku.

Kliknout: Klikněte pro umístění jednotlivých rohů oblasti. Dalux postupně automaticky vytvoří okraje oblasti na základě těchto bodů. Přidejte tolik rohů, kolik je potřeba k obkreslení požadované oblasti. Kliknutím na počáteční bod uzavřete oblast.

Když je zóna nakreslena, pojmenujte ji a klikněte na 'OK'.

Jak upravit zóny

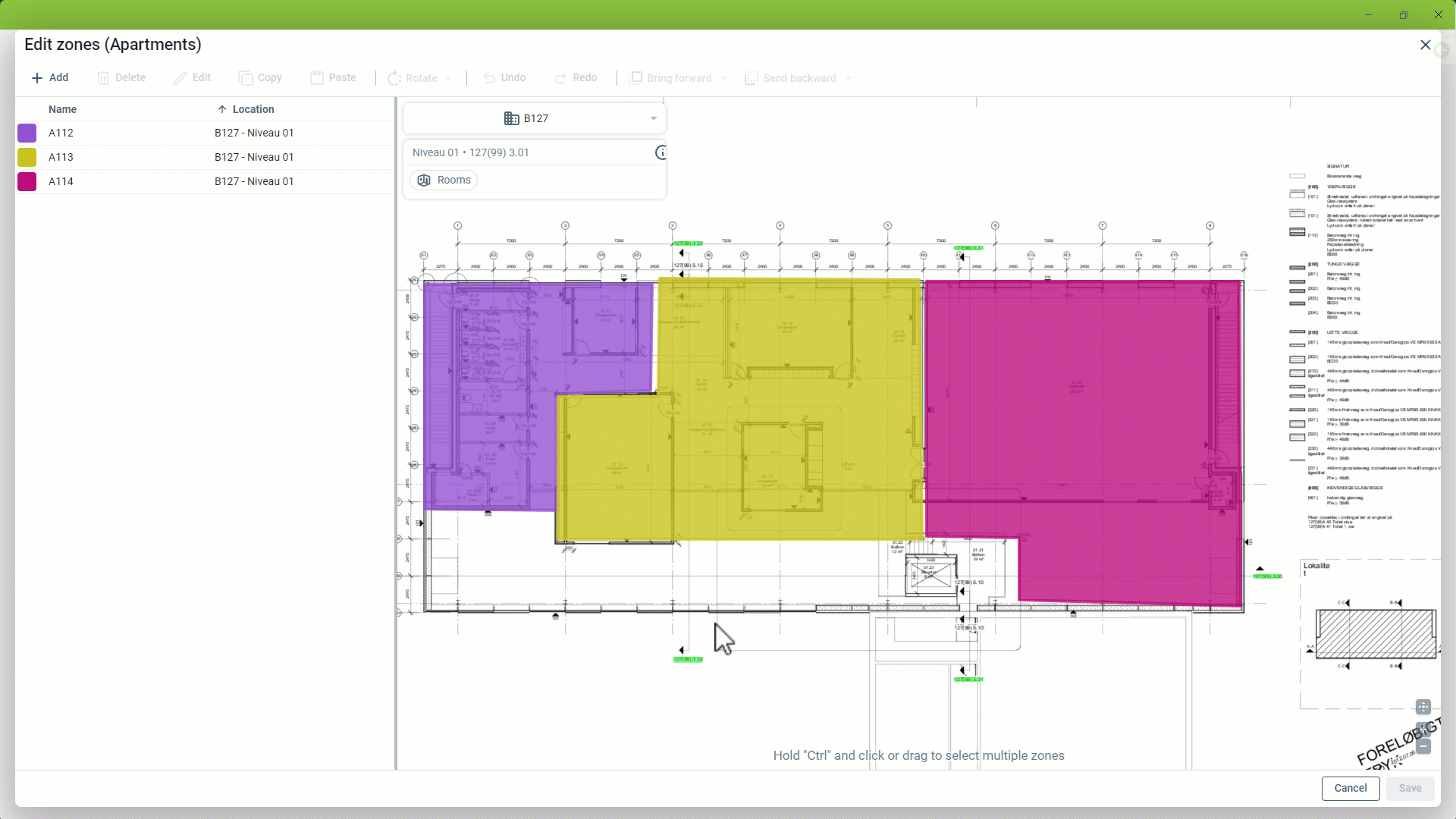

Jakmile je zóna vytvořena, můžete ji po jejím výběru z náhledu seznamu upravit následujícími způsoby.

Přesunout: Chcete-li přesunout celou zónu, jednoduše najeďte kurzorem nad oblast, dokud se nezmění na čtyřsměrnou šipku. Poté klikněte a podržte tlačítko myši, abyste zónu přesunuli.

Upravit/Odstranit rohy: Chcete-li upravit nebo odstranit roh, přesuňte myš nad zelený roh, dokud se nezmění na žlutý. Poté klikněte a podržte tlačítko myši, abyste roh posunuli. Pokud zarovnáte roh se dvěma dalšími rohy tak, aby tvořily přímku, kurzor se změní na červený. Uvolněte tlačítko myši k odstranění rohu.

Vytvořit roh: Chcete-li přidat roh, jednoduše najeďte kurzorem myši nad hranu oblasti, dokud se nezmění na šipku nahoru/dolů. Klikněte a podržte tlačítko myši, abyste vytvořili nový roh, a uvolněte tlačítko, abyste proces dokončili.

Změny zóny ovlivní VŠECHNY stávající registrace přidané do budovy, nejen nové registrace.

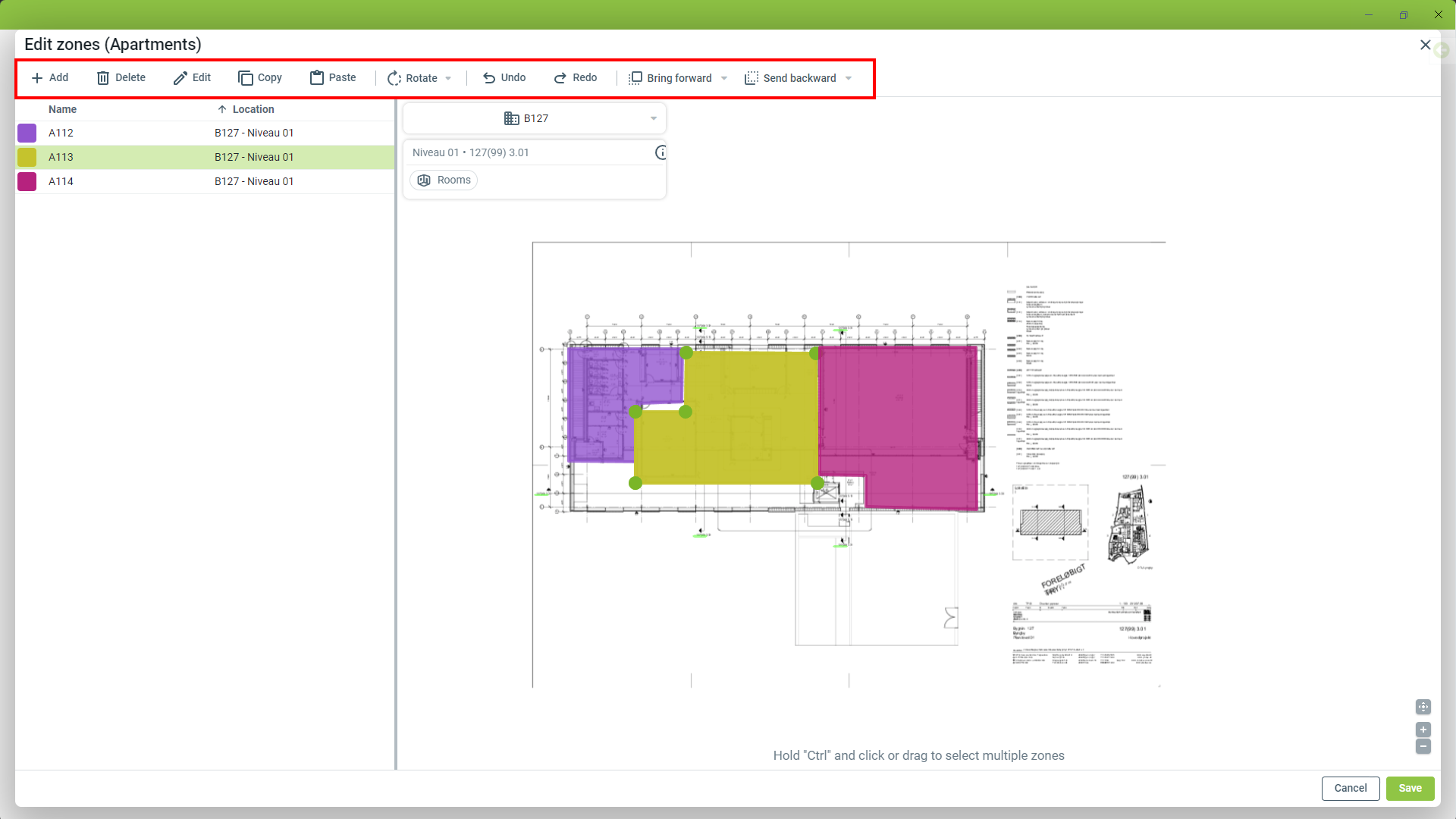

Když je vybrána zóna, panel nástrojů nahoře umožňuje následující možnosti.

• Přidat: Chcete-li vytvořit novou zónu, začněte ji kreslit v pohledu vpravo.
• Odstranit: Odstranit vybranou zónu. Po kliknutí na 'Uložit' budou zóny smazány trvale.
• Upravit: Změnit název a vlastnosti vybrané zóny. Pokud je název zóny použit ve více zónách, zobrazí se vyskakovací okno s otázkou, zda se mají změny použít na všechny zóny, nebo pouze na vybranou.
• Kopírovat: Kopírovat zónu do schránky.
• Vložit: Vložit zkopírovanou zónu na nové místo.

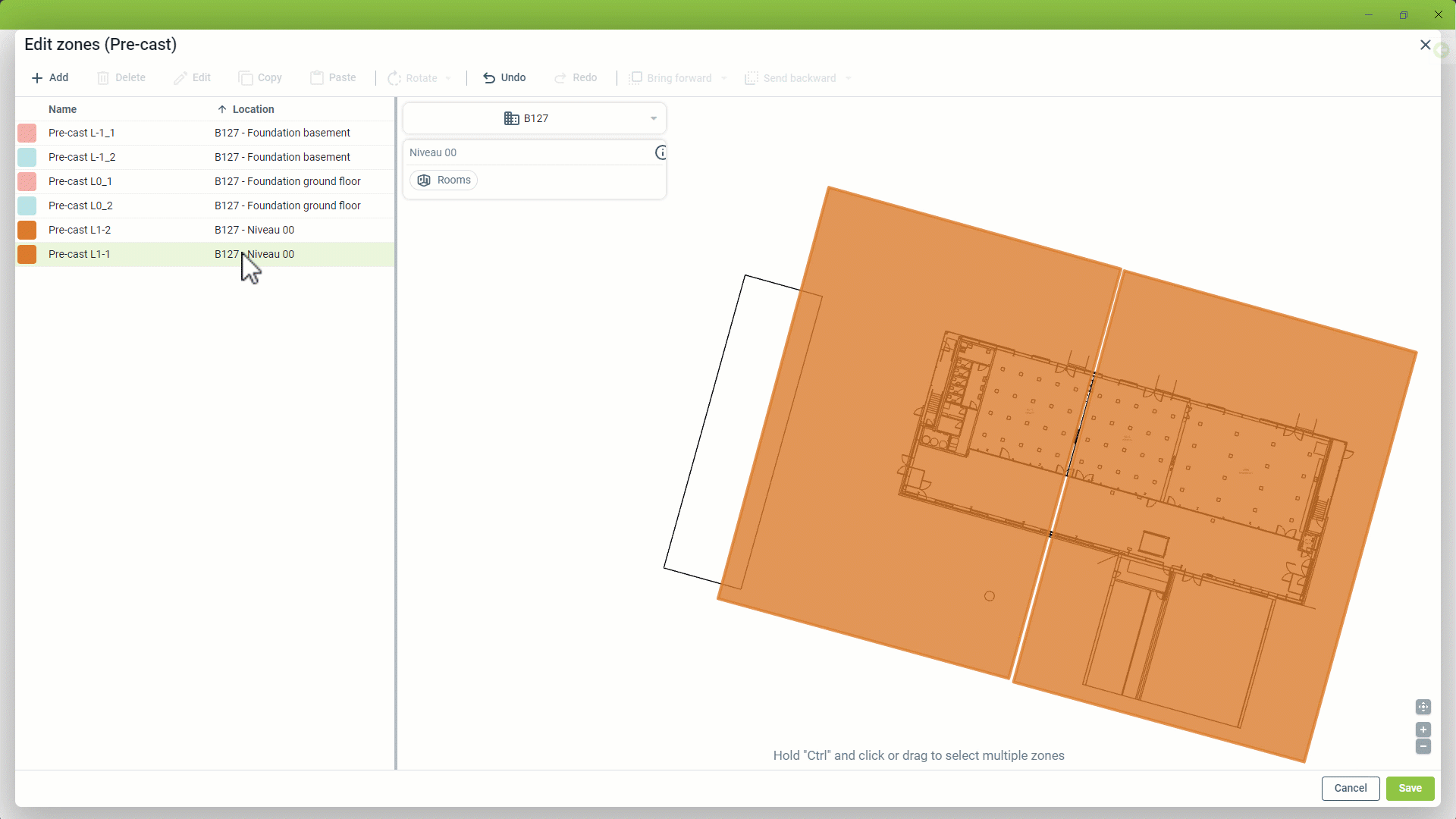

• Otočit: Nástroje pro otáčení a převracení zóny.
• Zpět: Vrátit akce provedené od posledního uložení.
• Vpřed: Opakovat akce zrušené od posledního uložení.
• Přenést dopředu: Přesunout zónu o krok dopředu. Pouze zóna umístěná v popředí při překryvu bude spojená s registracemi v této vrstvě zóny. Rozbalovací seznam umožňuje umístit zónu před všechny ostatní.
• Poslat dozadu: Rozbalovací seznam vám umožní umístit zónu za všechny ostatní.

Jak vytvořit vrstvy zón

Pro jednodušší organizaci vašich zón můžete vytvořit vrstvy. V každém projektu může být až 10 vrstev obsahující jednotlivé zóny.

Pro povolení více vrstev zóny přejděte na

Nastavení Lokace 'Zóny'.

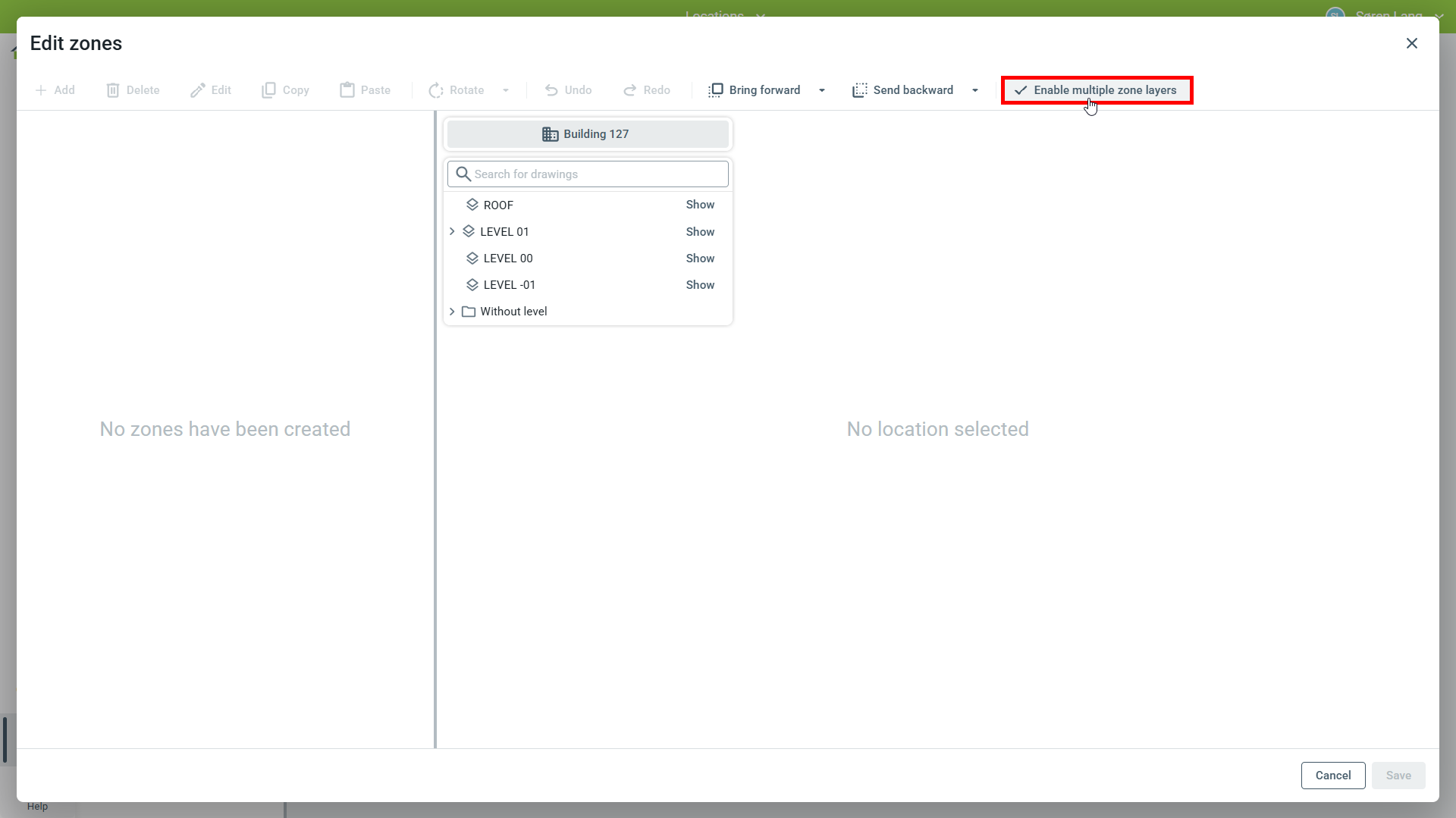

V novém okně klikněte na Povolit více vrstev zón:

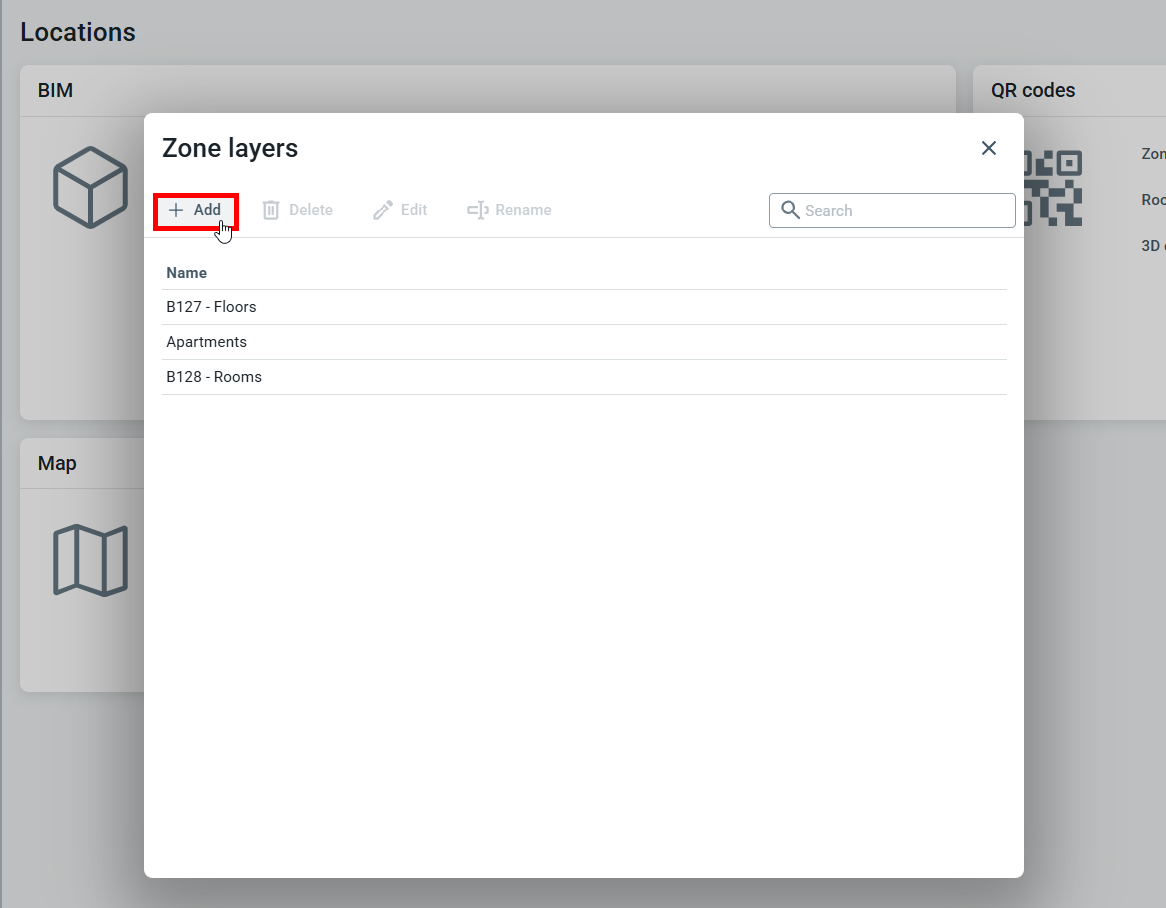

Při povolení více vrstev zóny se okno pro úpravu zóny změní tak, aby nejprve zobrazovalo různé vrstvy zóny. Odtud můžete přidat nové vrstvy zón kliknutím na Přidat.

Existující vrstvy zóny můžete upravit dvojitým kliknutím na název vrstvy zóny nebo kliknutím na Upravit.

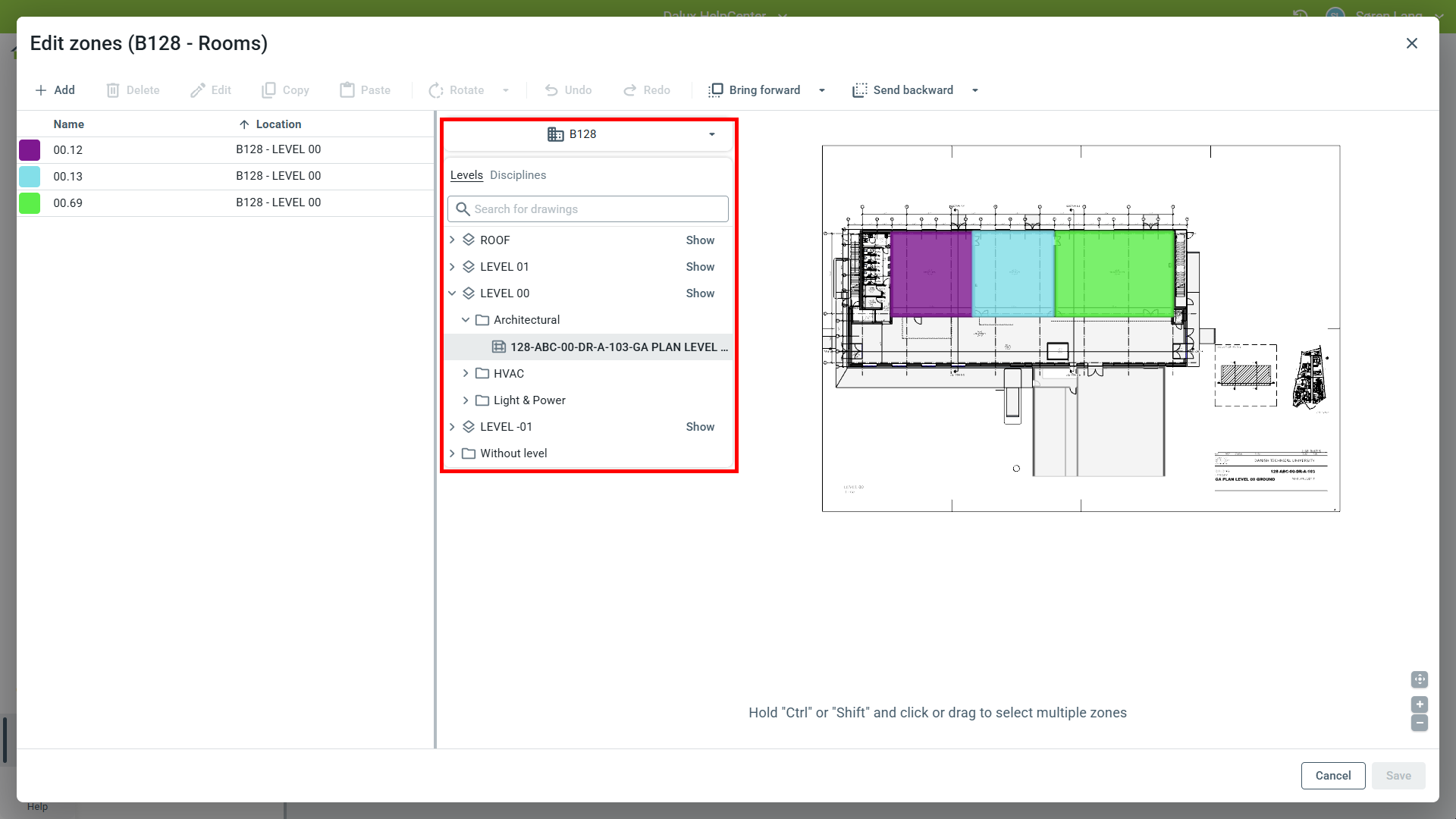

Vytvořené zóny v tomto okně budou pak přidány do příslušné vrstvy zóny. Pro vytvoření zón nejprve vyberte budovu a výkres z menu.

Jak přidat vlastnosti k zónám

Při vytváření nebo úpravě zón můžete přidat uživatelské vlastnosti do zón pro snadný přístup k dalším informacím.

Pro přidání vlastností vytvořte novou zónu nebo otevřete stávající zónu. Poté můžete přidat nebo vložit z 2-sloupcové tabulky vaše uživatelské vlastnosti.
