Doplněk Tekla je vytvořen společností Dalux a funguje s Tekla, přičemž vám pomáhá s úlohami, jako je nahrávání modelů a výkresů a vytváření nebo revize komentářů.
Tento článek vám ukazuje, jak nahrávat modely a výkresy pomocí doplňku. Doplněk nenahrává skutečný soubor modelu Tekla do Dalux. Místo toho je zpracován jako soubor "daluxbim".
Chcete-li se dozvědět, jak doplněk stáhnout, přečtěte si tento článek: Doplňky Dalux pro modelovací software
Jak nahrát a aktualizovat soubory 3D modelu a výkresu
Práva uživatele
Abyste mohli nahrávat dokumenty z Tekla, musíte být ve skupině uživatele s oprávněními k úpravě budov a lokací v příslušném projektu Dalux. Pokud to nemůžete provést, kontaktujte správce vašeho projektu.
Vybrat projekt a budovu
Chcete-li nahrát svůj model z Tekla do Dalux, otevřete Tekla a ujistěte se, že jste v doplňku přihlášeni ke svému účtu Dalux.
Vyberte nebo změňte projekt kliknutím na Změnit projekt a výběrem projektu ze seznamu.
Klikněte na Nahrát v panelu nástrojů, vyberte budovu a soubor, do kterého chcete svůj model nahrát, a klikněte na OK:
Pokud tento model nahráváte poprvé, vyberte ve poli Soubor možnost "nový soubor". Pokud jste tento model již dříve nahráli, vyberte soubor, který chcete aktualizovat.
Důležité!
Ujistěte se, že budova, do které chcete nahrát svůj soubor Tekla, již v projektu Dalux existuje, protože prostřednictvím doplňku nelze vytvářet nové budovy.
Nahrát soubory
Na hlavní obrazovce pro nahrávání můžete vybrat soubory, které chcete nahrát, a zobrazit metadata k nim přiřazená.
Upozornění
Pokud nahráváte poprvé, nejprve projděte Mapování úrovní,
Mapování vlastností a
Mapování disciplín (viz níže). Doplněk tato nastavení ukládá pro budoucí nahrávání.
Název souboru: Toto je název souboru v Dalux. Změňte to v části Mapování vlastností, aby se vyplnilo vlastnostmi Tekla, nebo po jeho výběru v seznamovém zobrazení dvakrát klikněte na název souboru a změňte jej ručně.
Verze: Toto je verze, kterou bude soubor mít v Dalux po nahrání (každý export toto číslo zvýší).
Složka: Vyberte složku v Dalux Box, do které bude soubor nahrán.
Pokud je ke složce připojena šablona pojmenování souborů, doplněk zobrazí varování, pokud se název neshoduje se šablonou. Doplněk nenahrává soubory, jejichž názvy se neshodují se šablonou.
Nahráno: Toto je datum posledního nahrání tohoto souboru.
Aktivní zobrazení: Vyberte zobrazení, které určuje úroveň, na kterou má být výkres mapován. Vyberte možnost "Žádné mapování", pokud nechcete, aby byl výkres/list přiřazen k úrovni.
Úroveň Dalux: Vyberte úroveň, na kterou bude výkres mapován podle aktivního zobrazení.
Číslo: Toto je číslo listu výkresu (upravitelné pouze v Tekla).
Název: Toto je název použitý pro výkres v Design a Lokace. Hodnotu zadejte ručně nebo ji namapujte v části Mapování vlastností.
Popis obsahu: Toto je systémové pole metadat. Hodnotu zadejte ručně nebo ji namapujte v části Mapování vlastností.
Vlastní metadata z projektu se zde zobrazují a chovají se jako 'Popis obsahu'.
Vyberte soubory zaškrtnutím políček a doplněk zvýrazní každý vybraný řádek.
Oranžová hvězdička označuje povinné pole. Musíte vybrat hodnotu, abyste mohli soubor nahrát.
Tipy a triky
Můžete vybrat více položek současně podržením klávesy Ctrl nebo Shift při výběru více řádků.
Soubory modelu
Modely se chovají stejně jako výkresy, se dvěma hlavními rozdíly.
Aktivní zobrazení (3D)

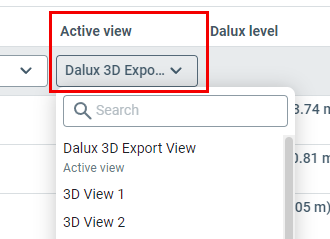

Vyberte 3D zobrazení, které chcete použít pro nahrání. Nahrání používá úroveň detailu tohoto zobrazení a doplněk nahrává pouze objekty viditelné v tomto zobrazení.
Mapování úrovní
VAROVÁNÍ
Pokud váš projekt Dalux již obsahuje úrovně, nevytvářejte úrovně z vašich listů během nahrávání do Dalux.
Mapování úrovní zobrazuje úrovně z modelu. Každou z nich můžete namapovat na úroveň Dalux a přiřadit název.
Můžete:
- Vyberte existující úrovně, pokud již byly v Dalux vytvořeny.
- Vytvořte novou na základě úrovně z modelu.
- Vyberte možnost 'Žádné mapování úrovní' a doplněk úroveň neimportuje.
Mapování vlastností
V Mapování vlastností, určíte název souboru a namapujete jakákoli metadata Dalux na vlastnost Tekla.
Vlastnost Dalux: Vyberte systémové nebo vlastní pole metadat projektu Dalux. Zobrazuje aktuální hodnotu použitou pro každý soubor.
Vlastnost Tekla: Vyberte vlastnosti z modelu Tekla. Zobrazuje novou hodnotu, která bude použita pro vlastnost Dalux po kliknutí na Použít.
Poté, co kliknete na Použít a nahrajete soubory do Dalux, doplněk toto nastavení uloží a použije ho příště, až budete nahrávat.
Předchozí mapování použité během posledního nahrání můžete obnovit kliknutím na "Vrátit se k poslednímu nahranému mapování" v levém dolním rohu.
Tipy a triky
Název je název, který se zobrazuje pod Lokace, proto jej udržujte krátký a výstižný.
Chcete-li přidat dvě vlastnosti Tekla k vlastnosti Dalux, spojte je do nové vlastnosti Tekla a poté tuto novou vlastnost Tekla přiřaďte k vlastnosti Dalux.
Mapování disciplín
V mapování disciplín můžete namapovat 'Disciplína', 'Dílčí disciplína' nebo obojí pomocí vstupu uživatele nebo vlastnosti Tekla.
Vlastnost Dalux: Vyberte Disciplínu nebo Dílčí disciplínu. Zobrazuje aktuální hodnotu použitou pro každý soubor.
Vlastnost Tekla: Vyberte vlastnosti z modelu Tekla. Zobrazuje novou hodnotu, která bude použita pro vlastnost Dalux po kliknutí na Použít.
Poté, co kliknete na Použít a nahrajete soubory do Dalux, doplněk toto nastavení uloží a příště, když budete nahrávat, ho znovu použije.
Předchozí mapování použité během posledního nahrání můžete obnovit kliknutím na "Vrátit se k poslednímu nahranému mapování".
Tipy a triky
Dalux používá disciplínu a dílčí disciplínu k řazení výkresů pod Lokace.
Zpráva

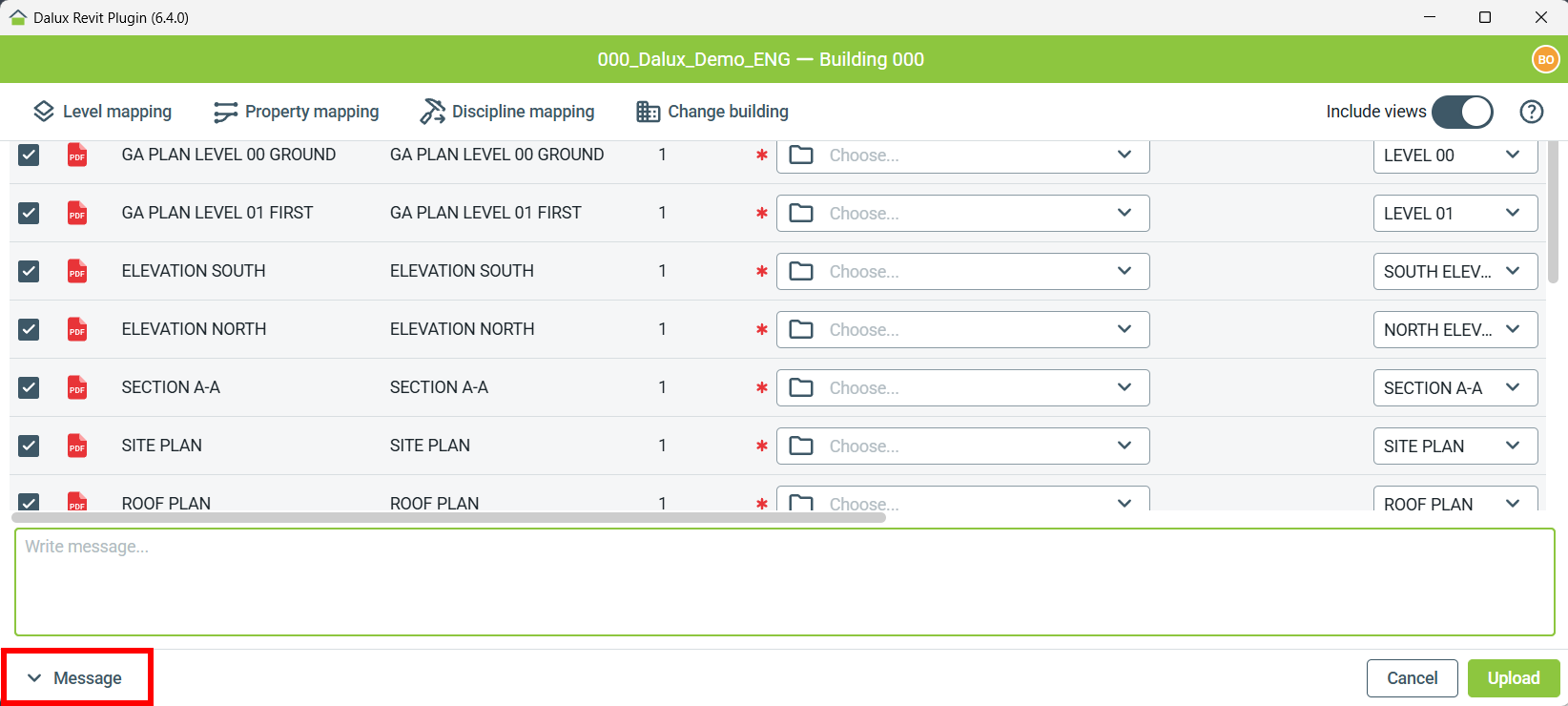

Dole můžete zadat zprávu, která vysvětlí důvod nahrání. Můžete přidat pouze jednu zprávu pro celé nahrání, ne pro každý jednotlivý soubor. Zpráva se zobrazí v protokolu nahrávání v Dalux Box Pro.
Po nahrání
Až dokončíte nastavení souborů a kliknete na "Nahrát", zobrazí se obrazovka průběhu.
Po nahrání všech souborů výsledek zobrazí u každého úspěšně nahraného souboru zaškrtnutí.

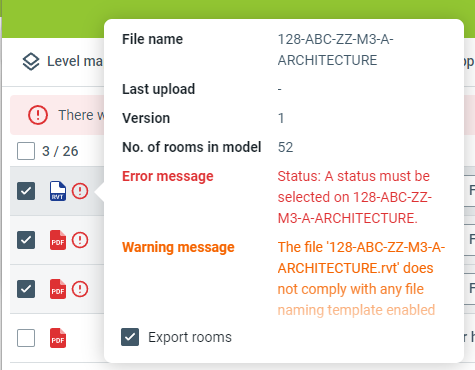

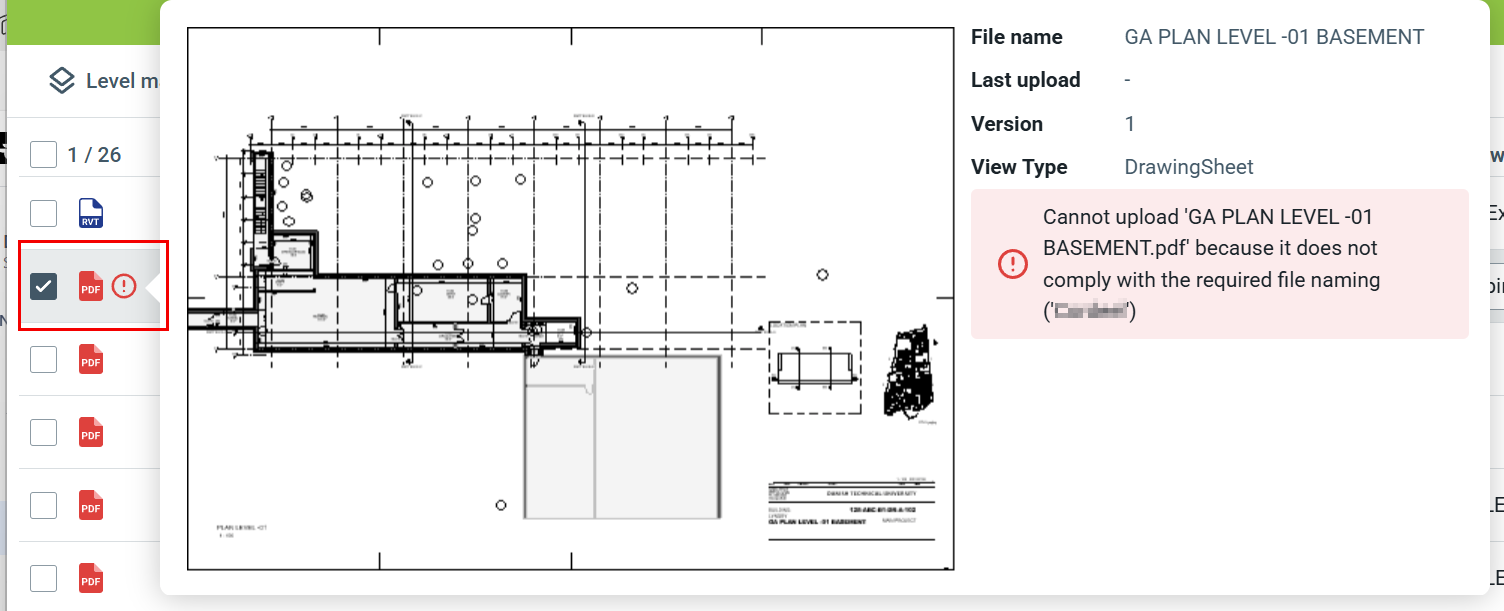

Pokud se nahrání některého ze souborů nezdaří, vpravo od každého z nich se zobrazí červená informační ikona. Přesuňte kurzor nad ikonu, abyste viděli důvod.
Upozornění
Váš model bude nahrán v modulu Lokace jako soubor daluxbim. Pokud je model propojen s Dalux Box, bude tam také uložen jako soubor daluxbim.
