V tomto článku se dozvíte, jak provádět řezy a měření v modulu Lokace.
Jak umístit řezy

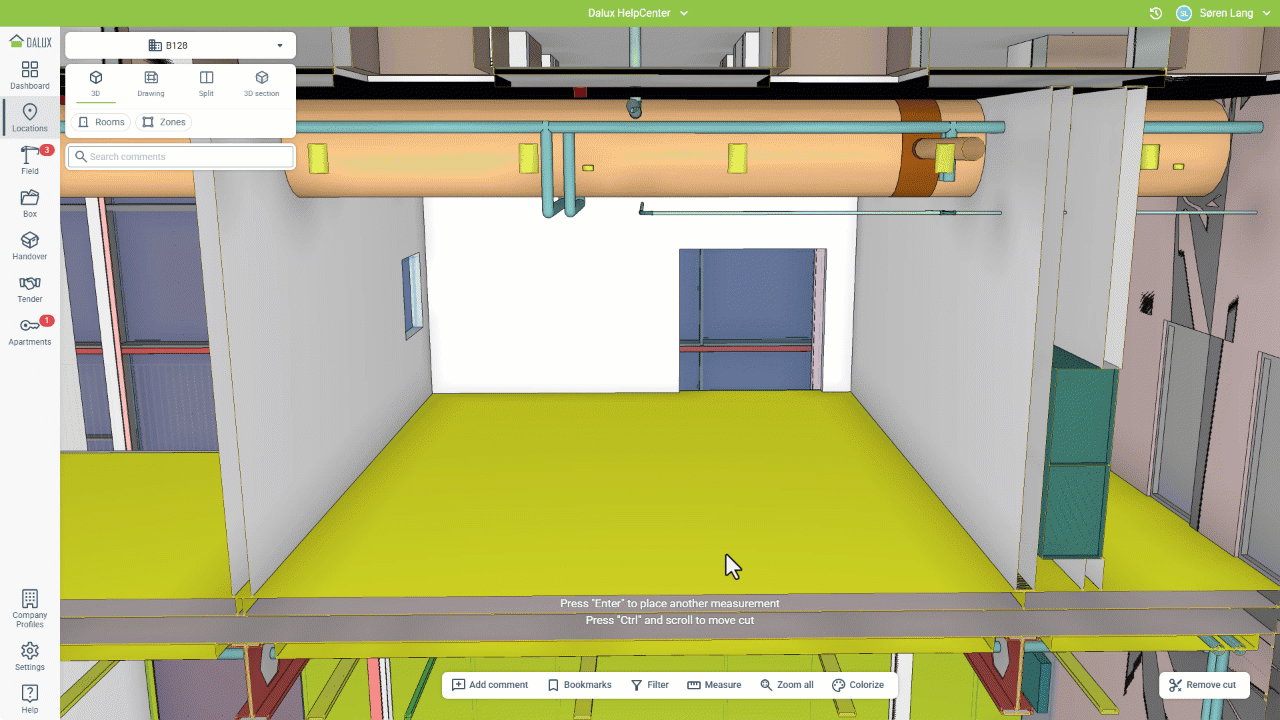

Vodorovné nebo svislé řezy

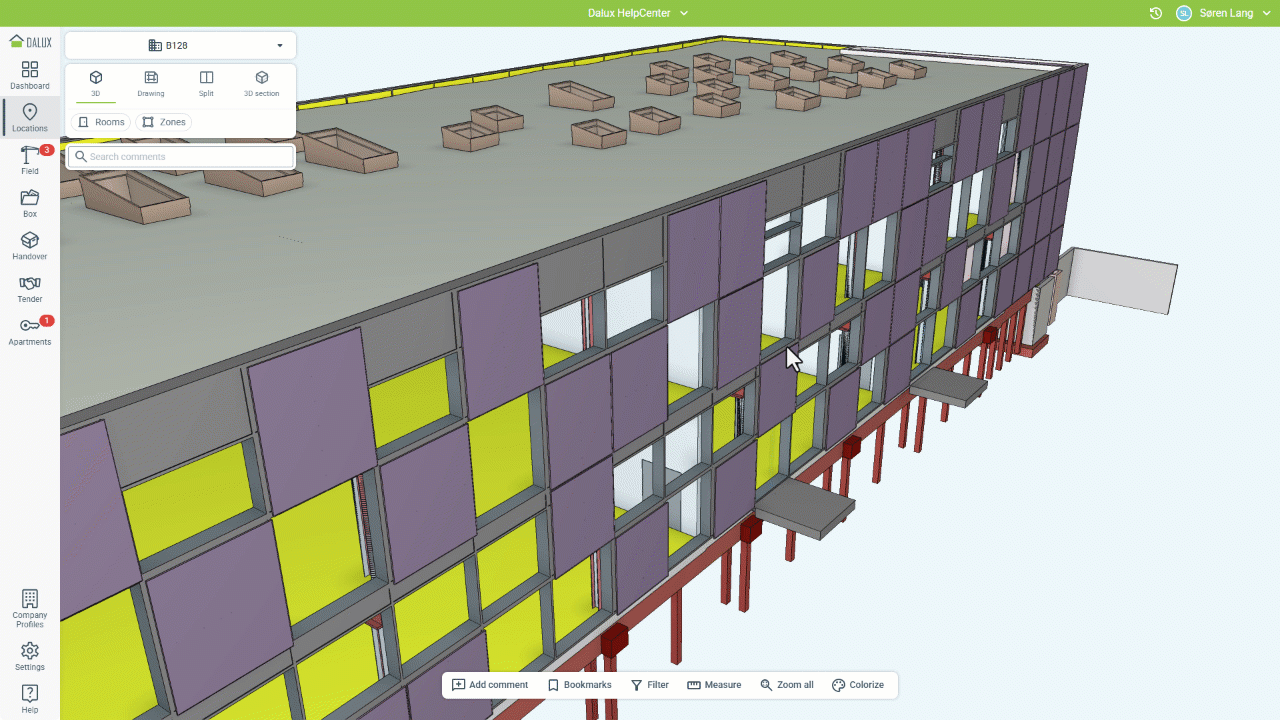

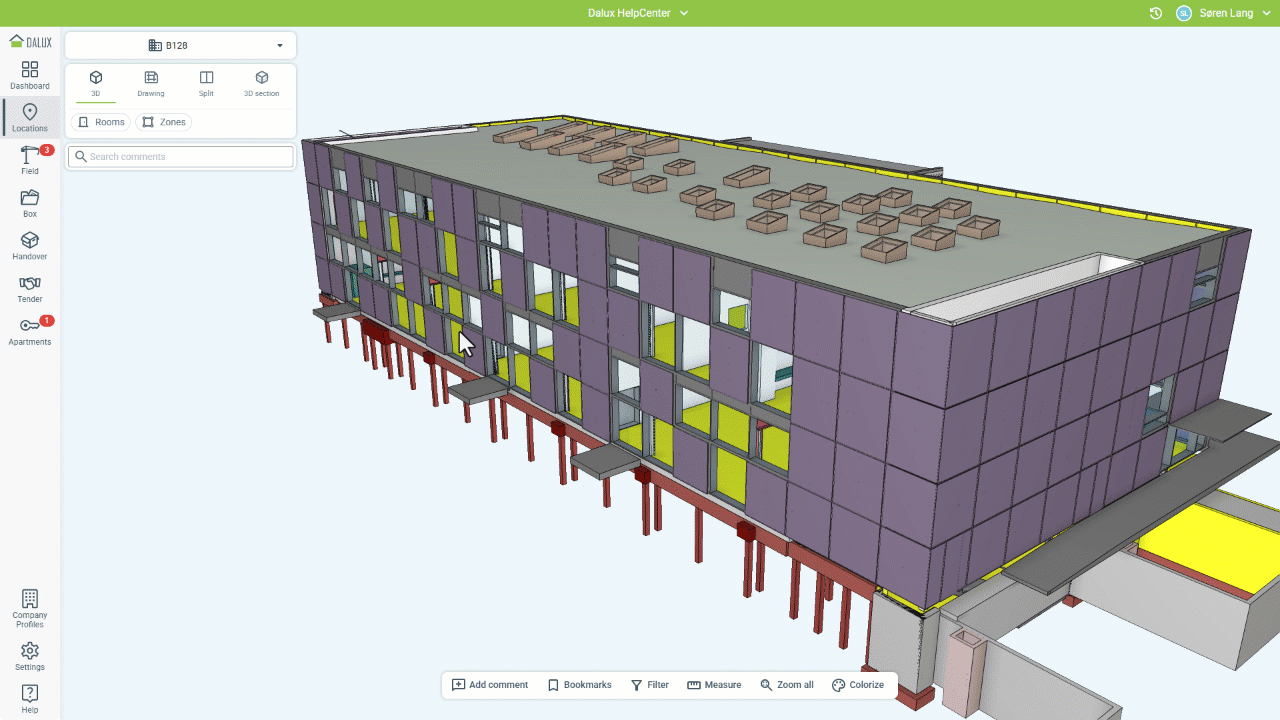

Chcete-li model rozřezat, přejděte na stránku Lokace a vyberte budovu. Klikněte na prvek modelu, který bude výchozím bodem pro řez. Poté klikněte na ikonu
.
Pokud kliknete na vodorovný prvek, model se vodorovně rozřízne. Pokud kliknete na svislý prvek, model se rozřízne ve svislém směru.
Chcete-li řez odstranit, klikněte na tlačítko Odebrat řez.
Tipy a triky
Pomocí klávesové zkratky CTRL + rolovacího kolečka můžete také posunout výřez nahoru nebo dolů.
Můžete vytvořit několik řezů najednou.

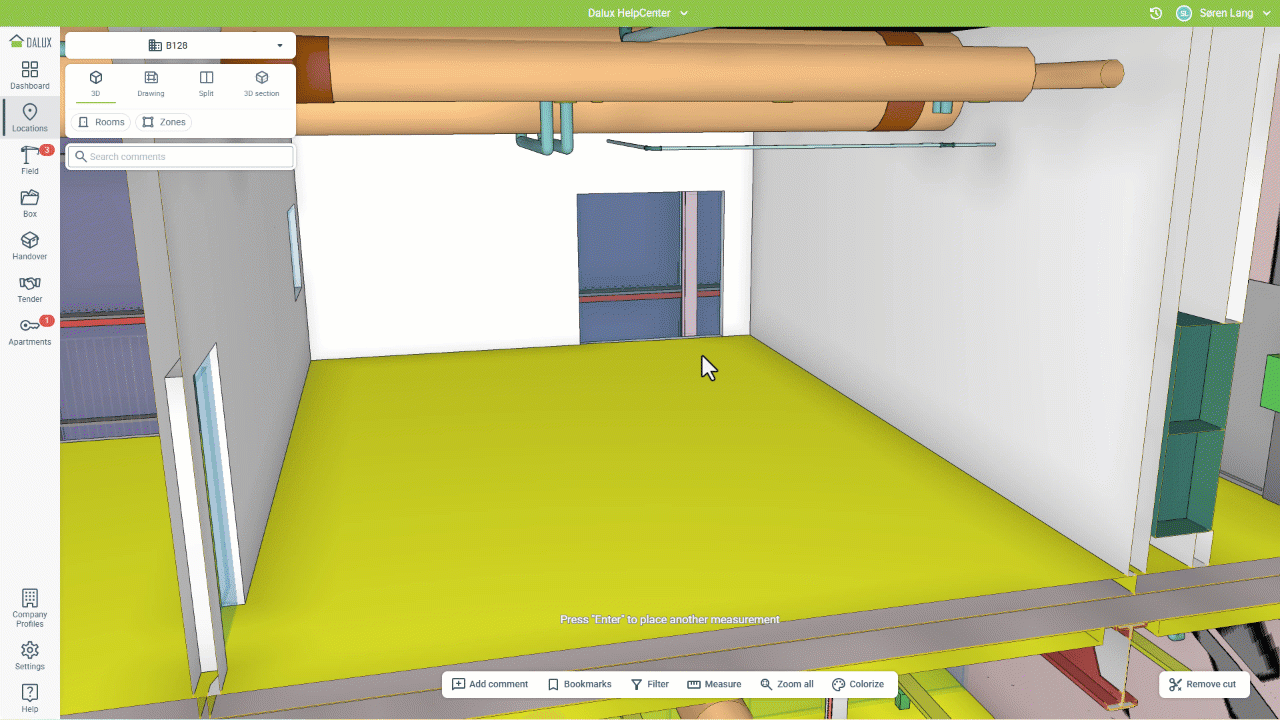

Ořezový kvádr
Pokud chcete řez ve více směrech najednou, můžete použít ořezový kvádr.
Chcete-li tak učinit, klikněte na prvek a klikněte na v části
Řez. Poté vyberte možnost 'Box řez'.
Tím se vytvoří ořezový kvádr, který lze upravit pomocí různých směrových šipek. Chcete-li řez odstranit, klikněte na tlačítko Odebrat řez.
Ignorování řezu
Pro vybraný modelový soubor nebo konkrétní kategorii prvků můžete ignorovat řez, abyste získali více kontextu pro tyto prvky. Pro takové nastavení je potřeba nejprve umístit řez, vybrat prvek a kliknout na 'Ignorovat kategorii' nebo 'Ignorovat soubor', abyste je vyloučili z řezu a izolovali prvky.
- Ignorovat kategorii: vylučuje všechny prvky z této kategorie z řezu
- Ignorovat soubor: vylučuje všechny prvky ze souboru vybraného objektu z řezu
Ukázkový příklad ignoruje soubor TZB modelu z řezu:
Toto funguje pro všechny výše zmíněné metody řezání.
Jak měřit ve 3D
Tipy a triky
Chcete-li urychlit práci, zkuste použít tyto zkratky:
- Mezerník nastavuje kolmost pohledu pro 2D řezy.
- Ctrl+Z pro zrušení posledního měření
- "Enter" pro aktivaci naposledy použitého nástroje měření.
- 'Esc' pro ukončení režimu měření
- Kliknutím na šipky na měření můžete měření změnit.

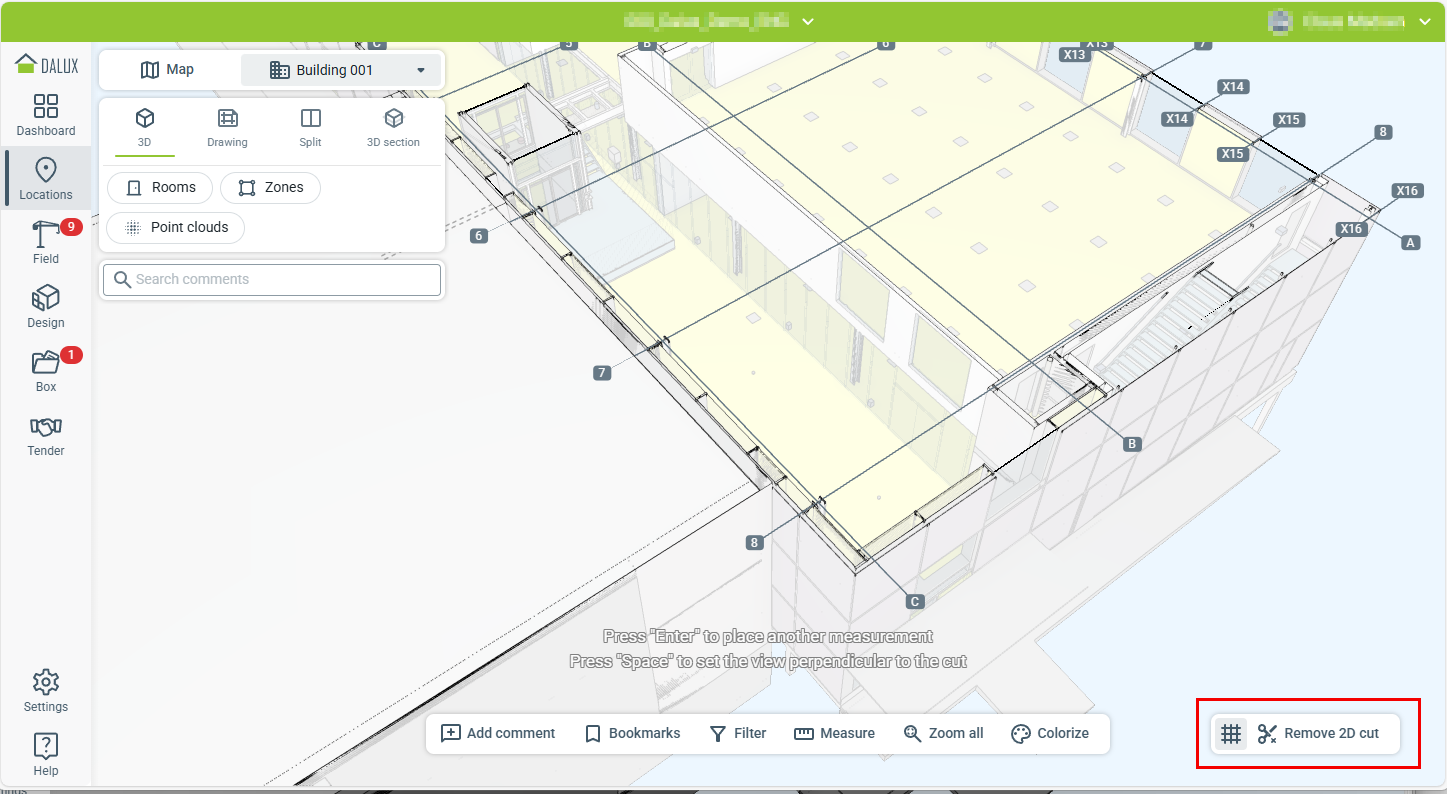

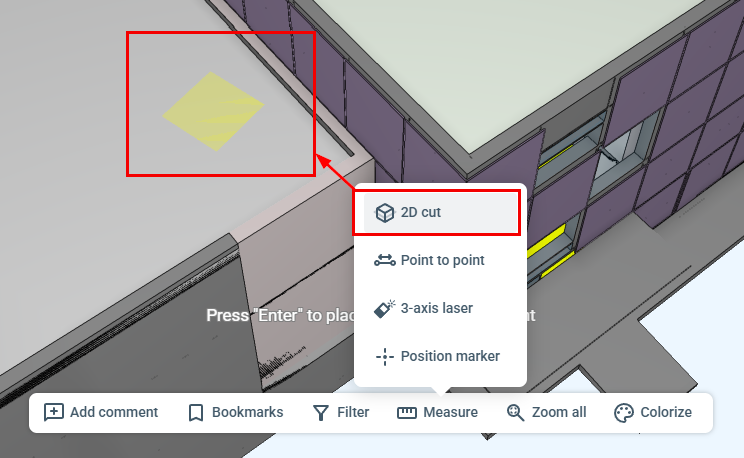

Řez 2D
Než začnete měřit ve 3D, můžete vytvořit 2D řez v libovolné rovině, čímž zajistíte, že všechna měření budou provedena v této rovině.
Přejděte na Lokace a najděte prvek, který chcete měřit
Měřit
2D řez
Vyberte libovolnou rovinu.
Tímto se vytvoří řez podél vybrané roviny, zajišťující, že všechna 3D měření se přichytí k prvkům, které řez protíná. Pokud je viditelná osnova modelu, 3D měření se na ní rovněž přichytí.
V pravém dolním rohu klikněte na pro zapnutí nebo vypnutí mřížky, nebo vyberte
Odebrat 2D řez pro odebrání řezu a úplné smazání všech měření.

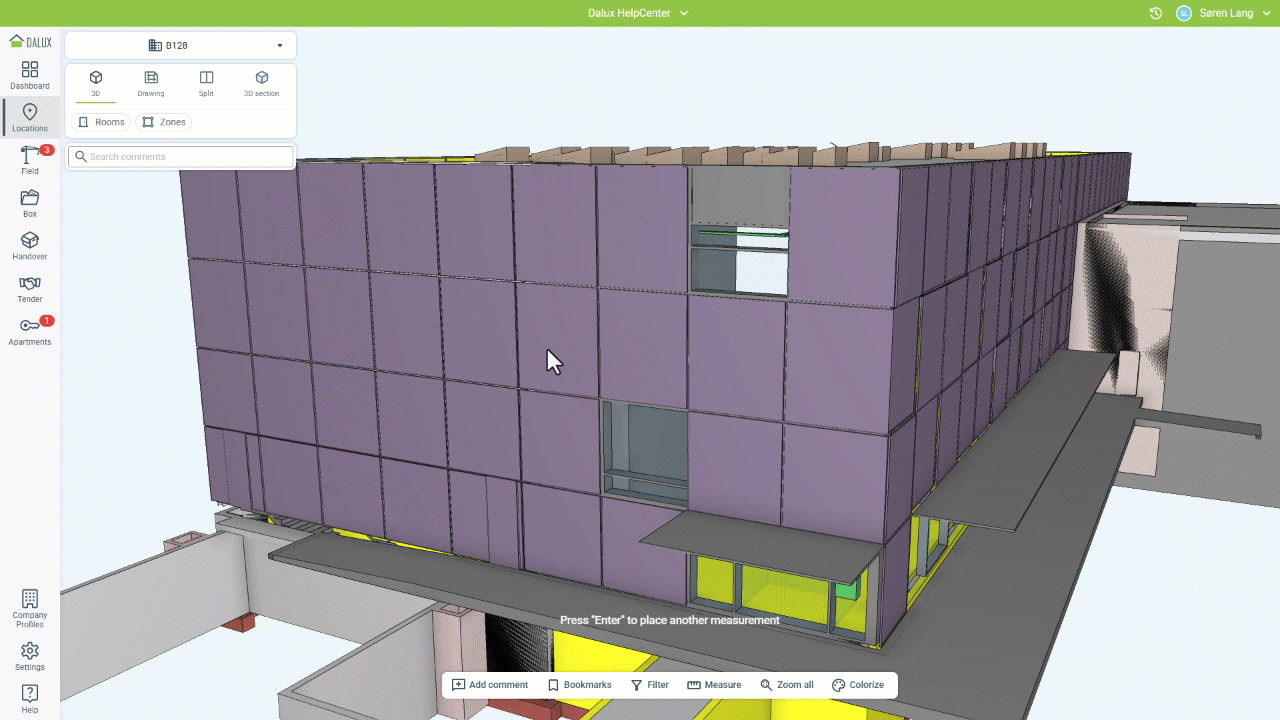

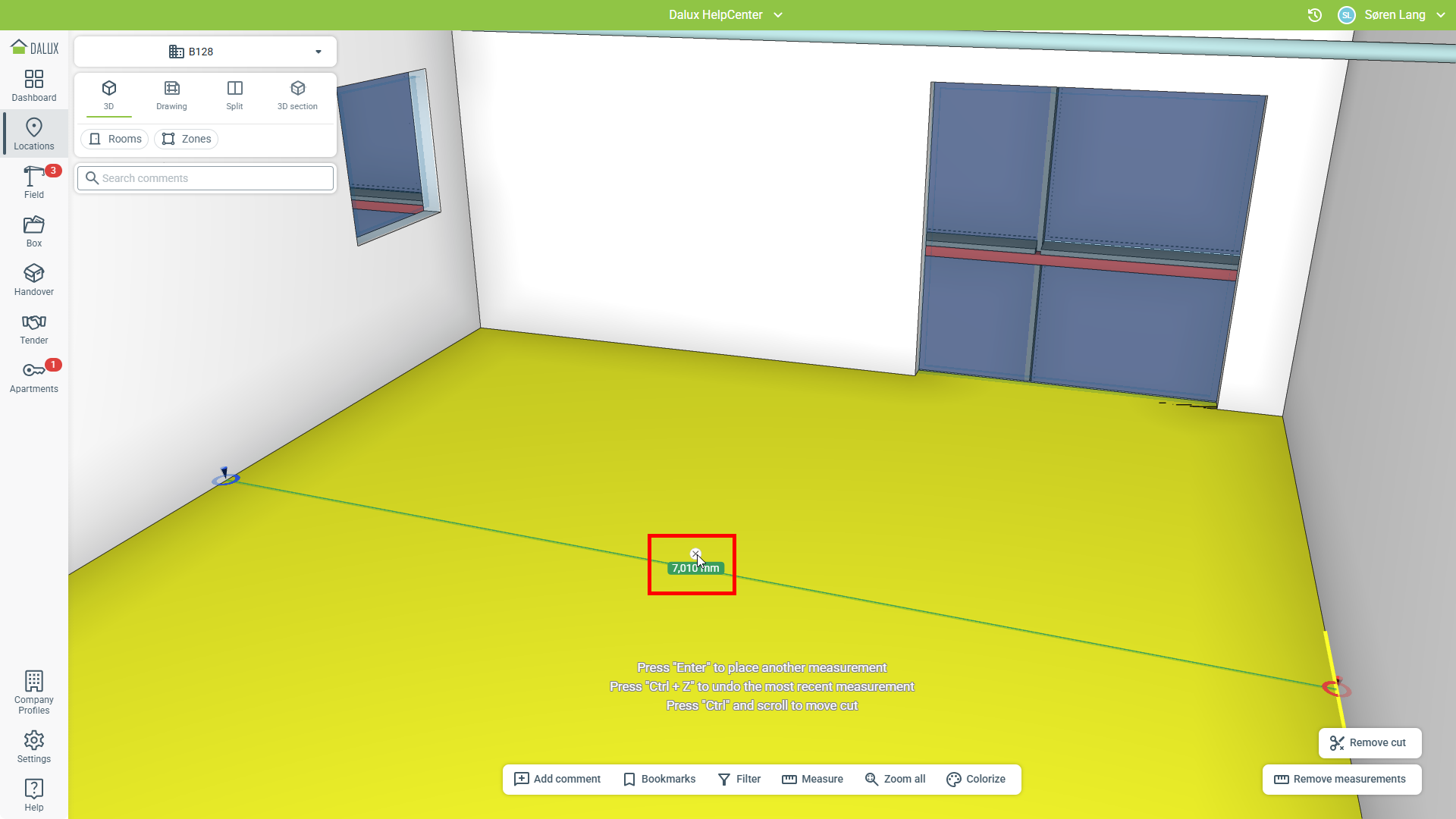

Od bodu k bodu
Měření od bodu k bodu umožňuje měřit mezi dvěma body.
Přejděte na modul Lokace a najděte prvek, který chcete měřit
Měření
'Vzdálenost bodů'.
Opětovným kliknutím na tlačítko 'Vzdálenost bodů' můžete provést libovolný počet měření.
Chcete-li měření odstranit, podržte nad ním myš a klikněte na tlačítko .
3-osý laser
Tříosý laserový nástroj vytváří měření ve třech směrech vycházejících ze stejného bodu. Funguje podobně jako laserový měřicí přístroj na stavbě.
Vyberte Lokace a najděte prvek, který chcete měřit
Měření
'3osý laser'.
Poté klikněte do modelu, abyste umístili laser. Laser můžete přesunout kliknutím a přetažením.
Více laserů lze přidat opětovným kliknutím na '3osý laser'.
Tipy a triky
Na konci měření můžete použít šipky k posunu paprsku k dalšímu povrchu.

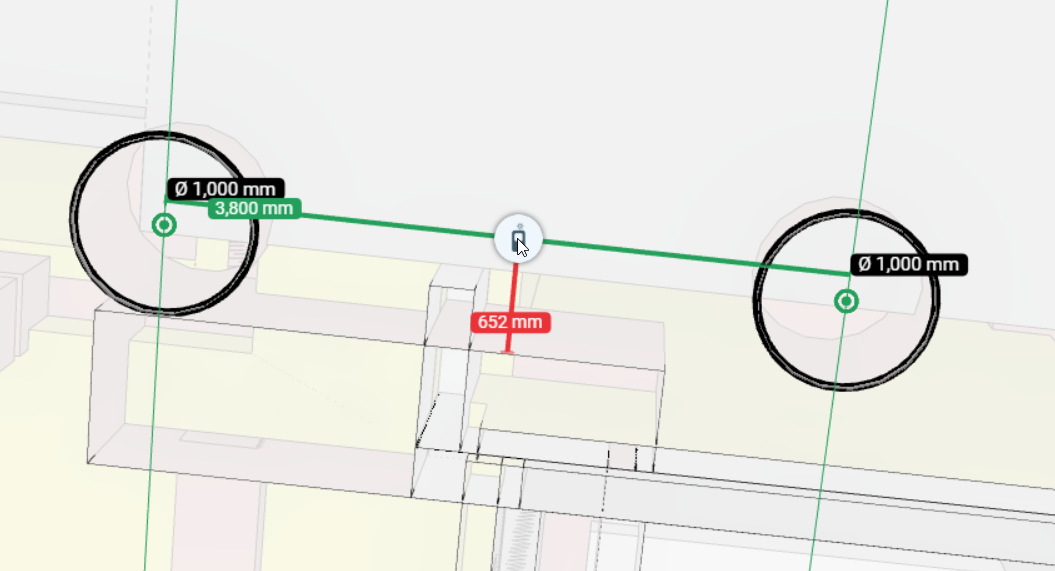

Při měření dvěma body nebo 3-osým laserem kulatých objektů, hodnota vzdálenostu bude měřena od středu objektů.

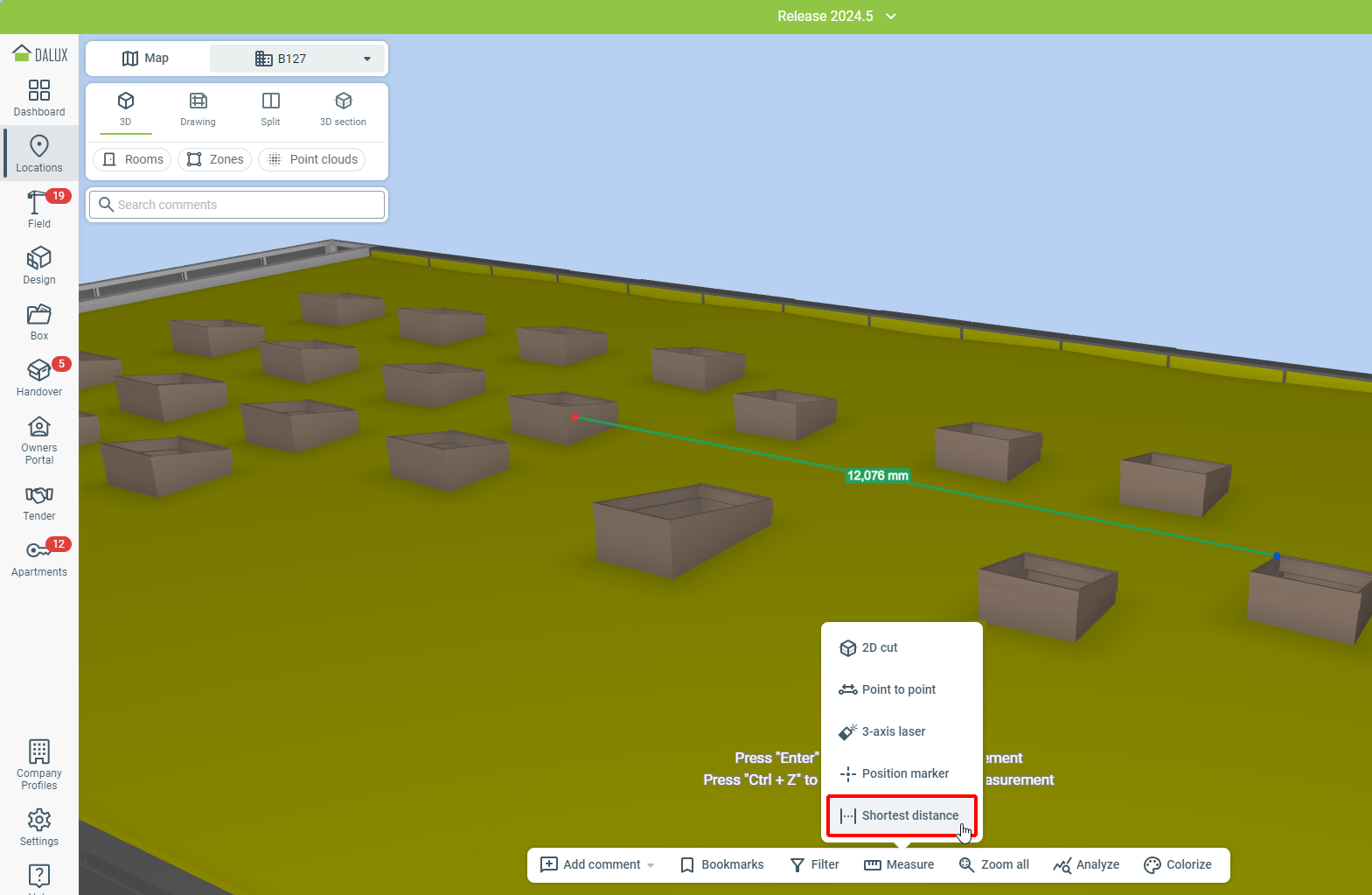

Měření nejkratší vzdálenosti
Pokud používáte desktopovou aplikaci Dalux, můžete měřit nejkratší vzdálenost mezi dvěma objekty ve vašem modelu. Klikněte na dva objekty v modelu a změří se nejkratší vzdálenost mezi těmito objekty.

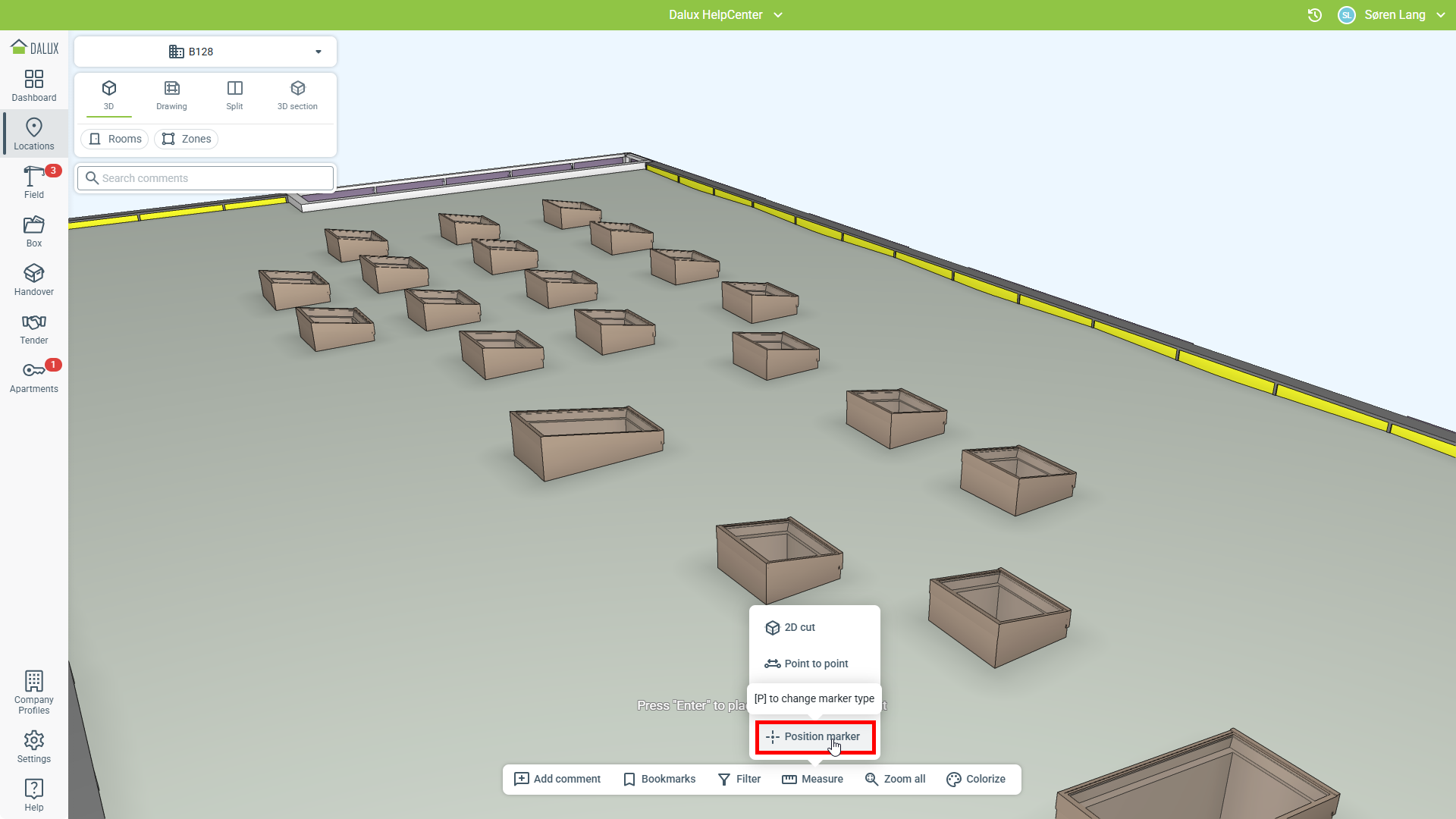

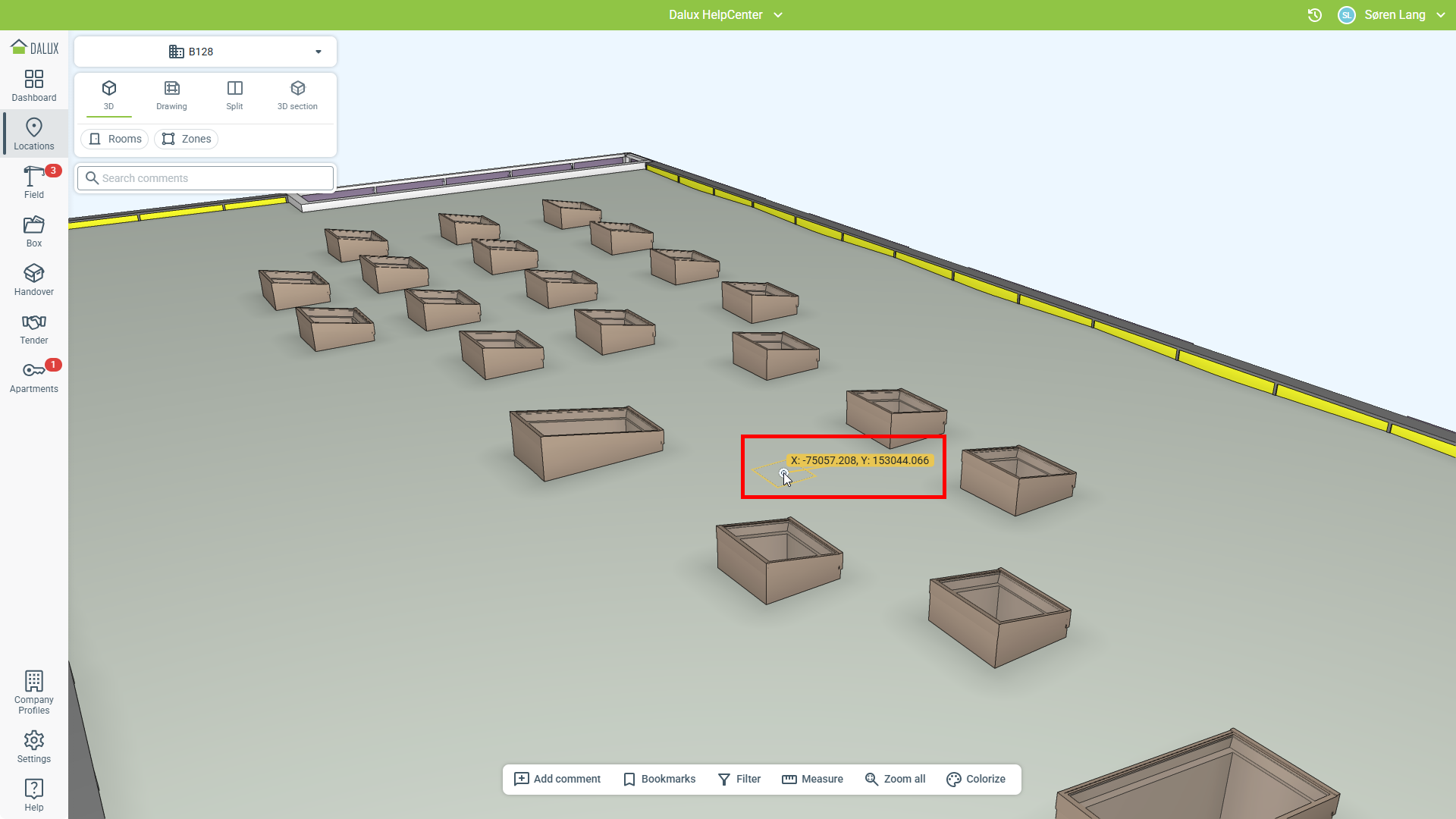

Souřadnice bodu
Získat přesnou pozici bodů v modelu můžete pomocí měření ukazatele polohy
Klikněte na Měření
'Ukazatel polohy'
klikněte do modelu, abyste umístili ukazatel.
Můžete kopírovat souřadnice kliknutím na nebo je odebrat pomocí
.

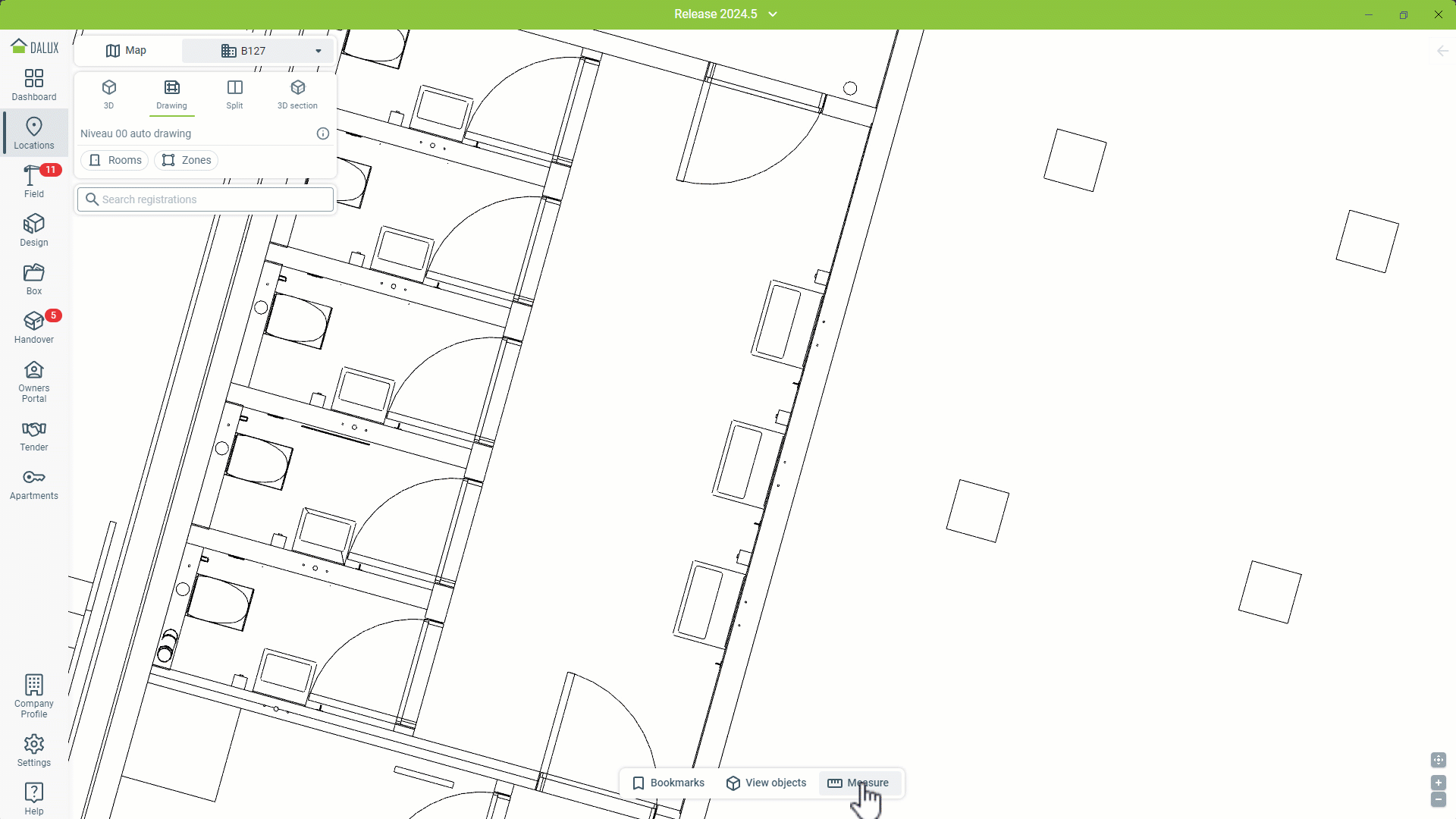

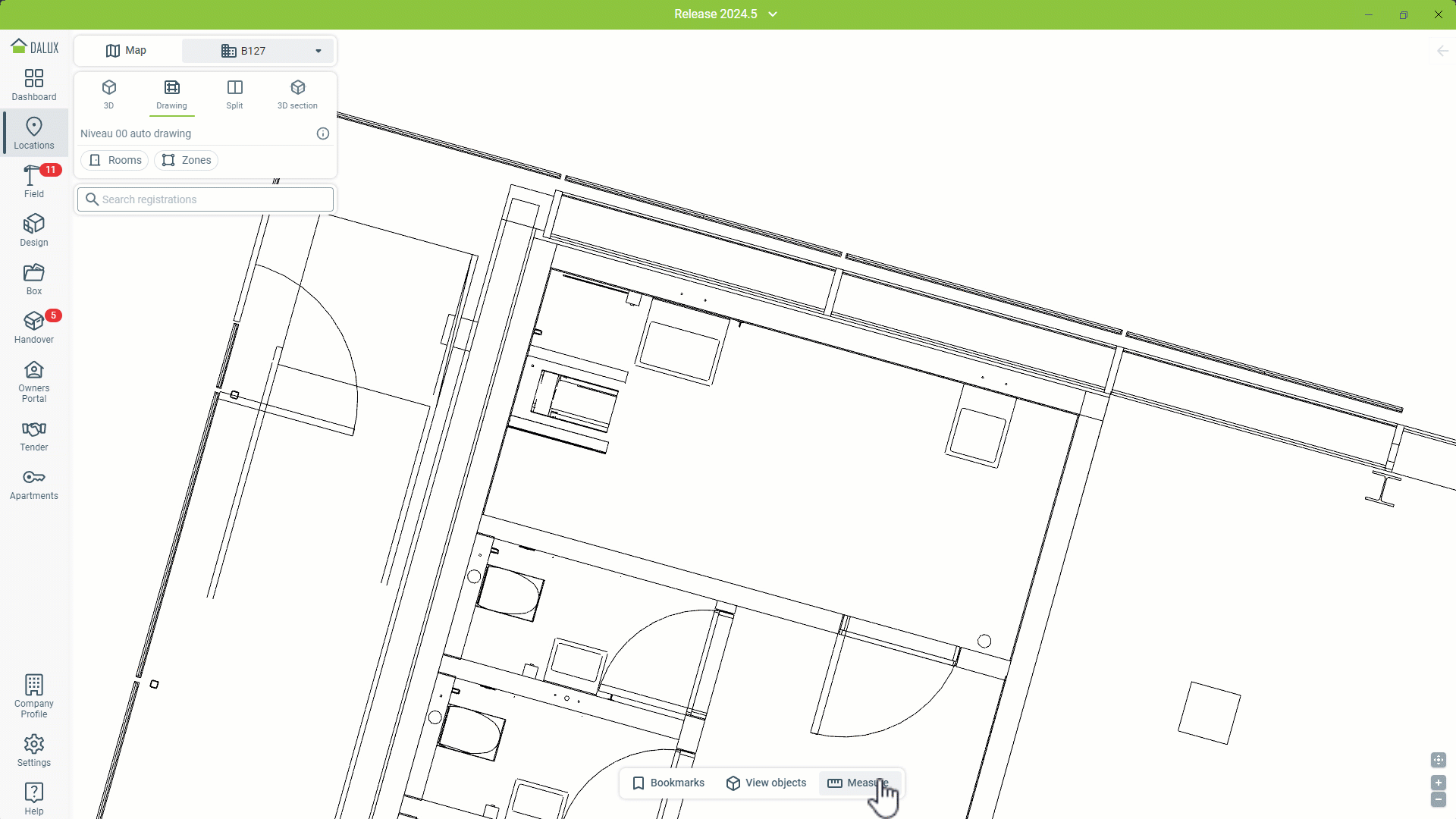

Jak měřit ve 2D
Tipy a triky

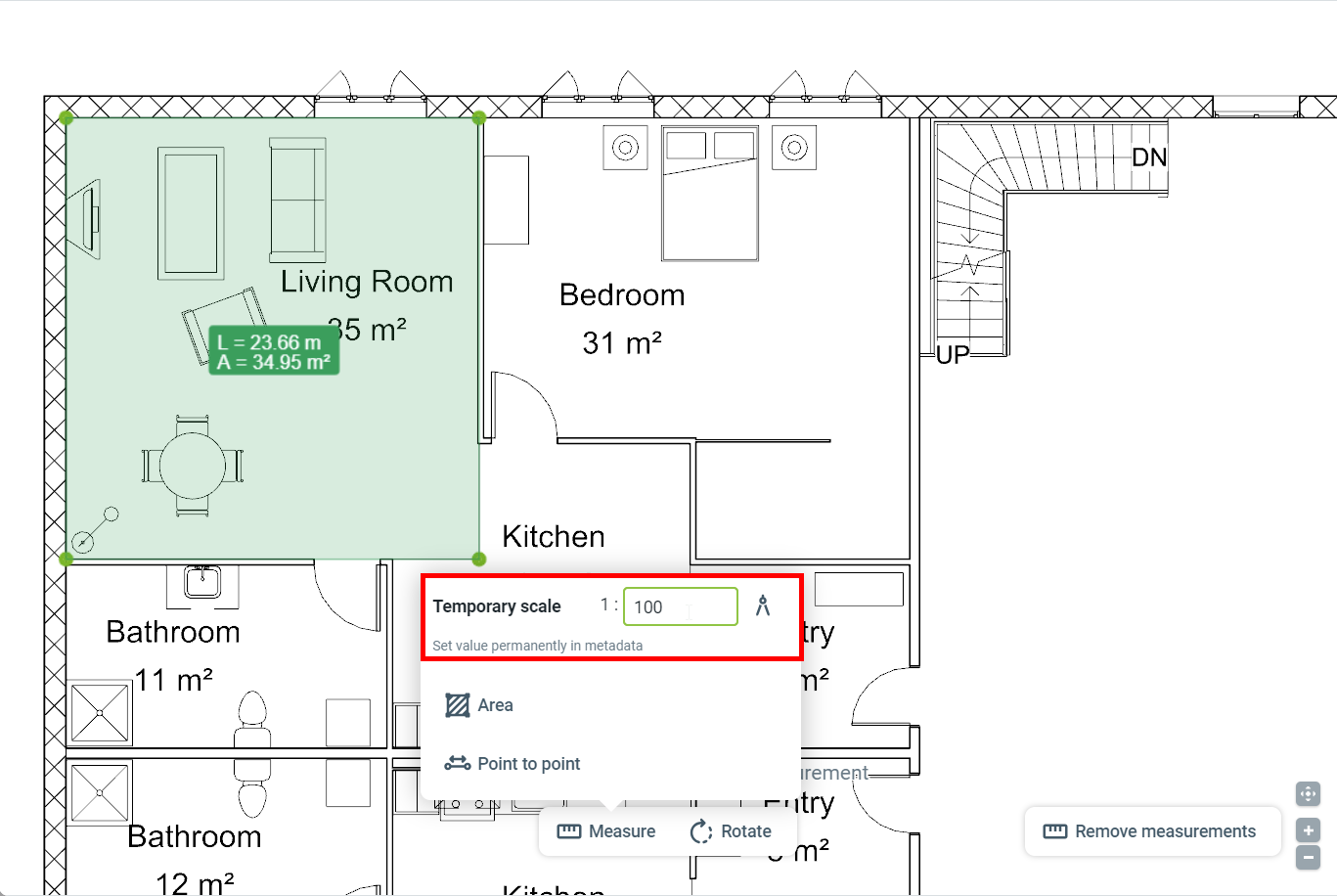

Pokud výkres nemá měřítko, můžete nastavit dočasné měřítko výkresu.

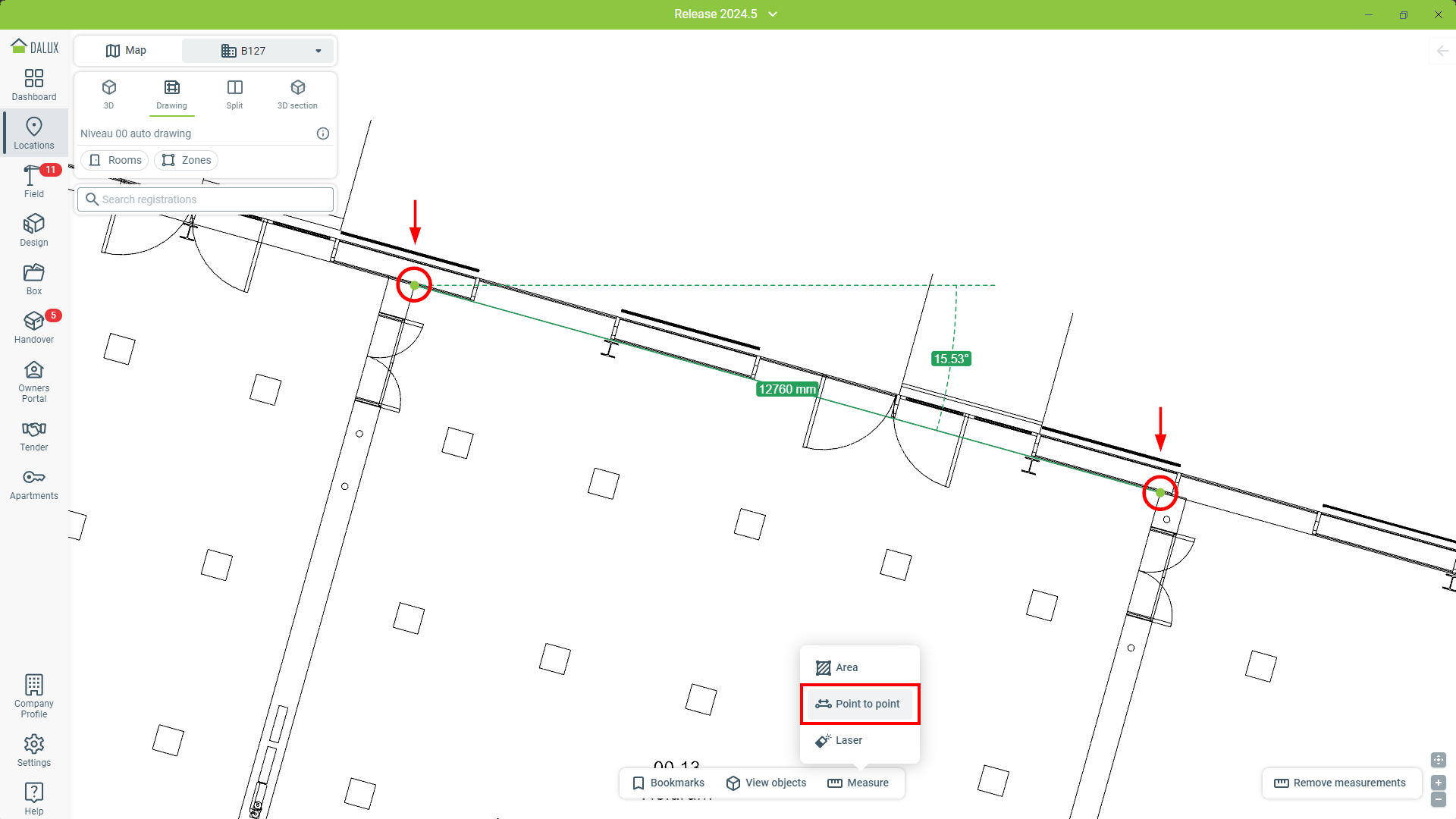

Od bodu k bodu
Měření od bodu k bodu umožňuje měřit vzdálenost mezi dvěma body.
Přejděte na modul Lokace a najděte prvek, který chcete měřit
Měření
'Vzdálenost bodů'.
Vyberte dva body, mezi kterými chcete zjistit vzdálenost kliknutím na výkres. Kromě vzdálenosti se také zobrazí úhel k horizontální rovině.
Tipy a triky
Můžete vytvořit sérii měření v 2D stisknutím Enter po vašem prvním měření. Můžete také zahájit nové měření z koncového bodu existujícího kliknutím na něj.

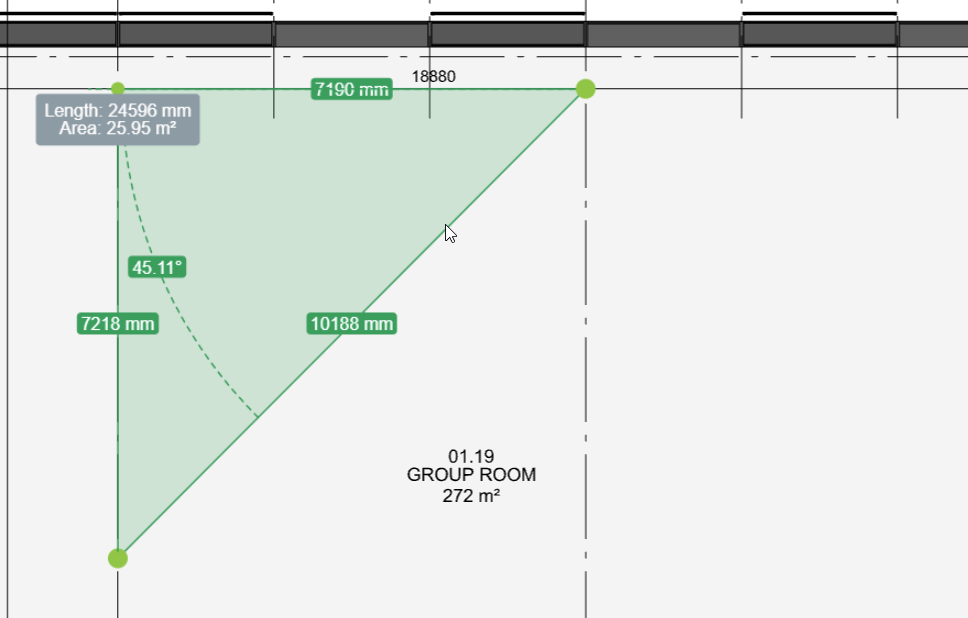

Při uzavření měření mezi dvěma body do tvaru se automaticky vypočítá plocha.
Při vybírání bodů vám funkce přichycení pomůže přesně najít rohy ve výkrese. Pomůže vám také umístit 90° kolmý úhel pro rovné povrchy jako stěny a dveře.
Oblast
Tato funkce vypočítá jak plochu, tak obvod polygonu. Klikněte a táhněte myší ve výkresu pro vytvoření obdélníkového tvaru.
Při postupném klikání jednotlivých bodů na výkrese můžete také vytvořit libovolný tvar. Na závěr uzavřete křivku do výchozího bodu pro vypočítání plochy.
Laser
S funkcí laseru můžete vybrat jakýkoli bod na svém výkresu a Dalux najde nejbližší vzdálenosti k okolním povrchům.
Po měření klikněte a přetáhněte uprostřed pro přesunutí pozice měření.
Kliknutím na šipku jednoho z koncových bodů měření se posune měření na další čáru.
