V tomto článku se dozvíte, jak nahrávat, spravovat a zobrazovat "mračna bodů" nahraná do systému Dalux.
Mračna bodů jsou datové sady bodů, které obsahují geometrické souřadnice, hodnoty barev a jasu. Obvykle se vytvářejí pomocí skenerů LIDAR, které snímají oblast a shromažďují datové body. Datové body jsou poté transformovány do 3D obrazu ve formě mračna bodů.
Mračna bodů v systému Dalux lze použít několika způsoby. Nejčastější použití je pro sledování postupu výstavby za účelem kontroly kvality nebo porovnání skutečného stavu.
Technické informace
Ve většině případů je pro optimální použití doporučen formát souboru .laz, ale v systému Dalux budou dobře fungovat i jiné formáty souborů. Doporučujeme, abyste pokud možno postupovali podle níže uvedených preferovaných formátů souborů zleva doprava.
.laz .las
.e57
.ply
.pts
.xyz
Maximální velikost souboru je 8 GB.
Soubory .pts a .xyz se liší svou specifikací, takže nelze zaručit správnou interpretaci. V případě, že je k dispozici pouze tento typ formátu, lze ke konverzi souborů do formátu .laz použít službu, jako je Pointzip.
Dalux nepodporuje soubory .rcp.
Jak nastavit mračna bodů
Uživatelská oprávnění
Administrátoři projektu, design manažeři a skupiny uživatelů s oprávněním 'Upravit' pro Lokace mohou spravovat mračna bodů.

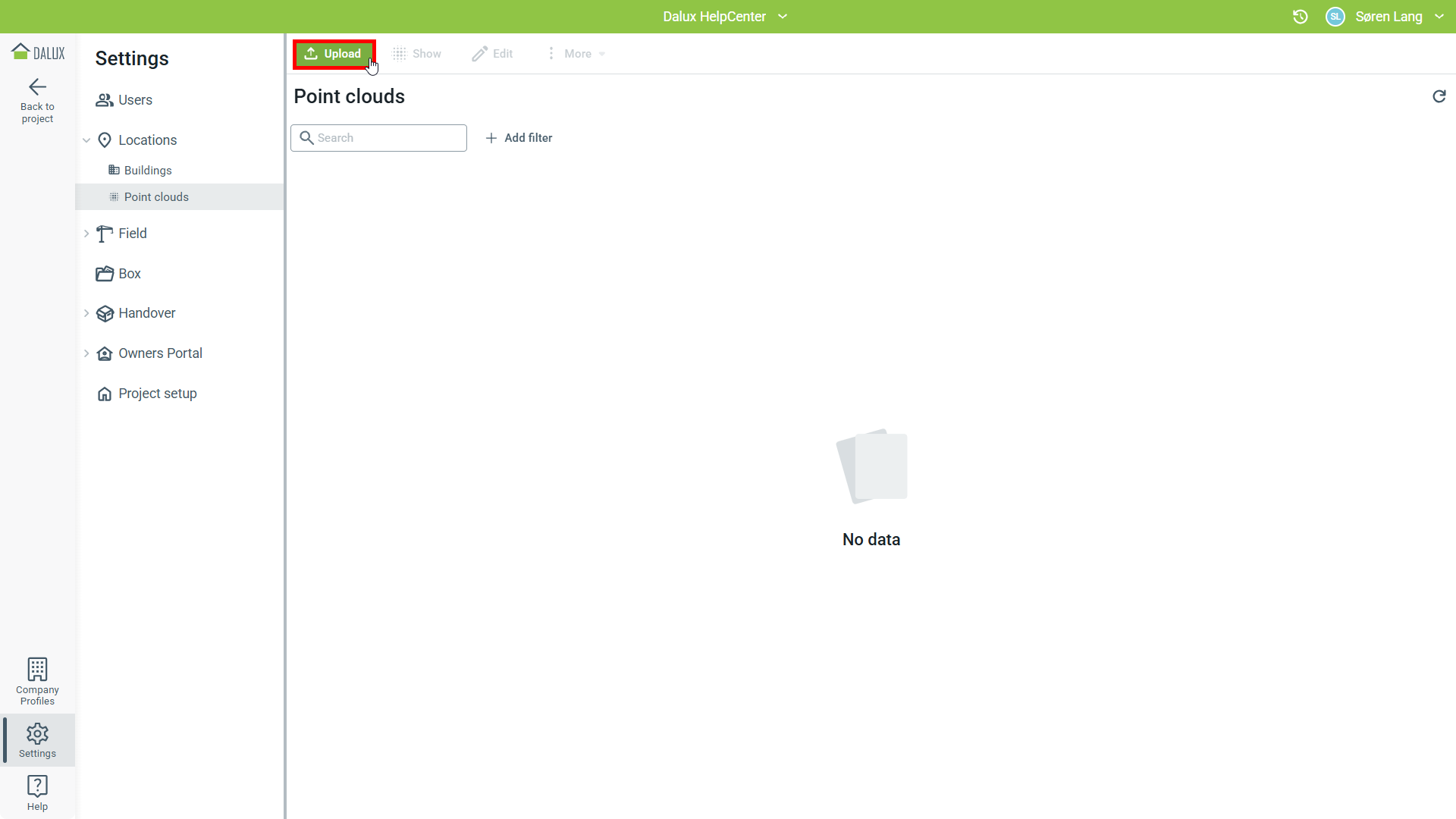

Chcete-li nahrát mračna bodů, přejděte na Nastavení
Lokace
Mračna bodů
Nahrát.

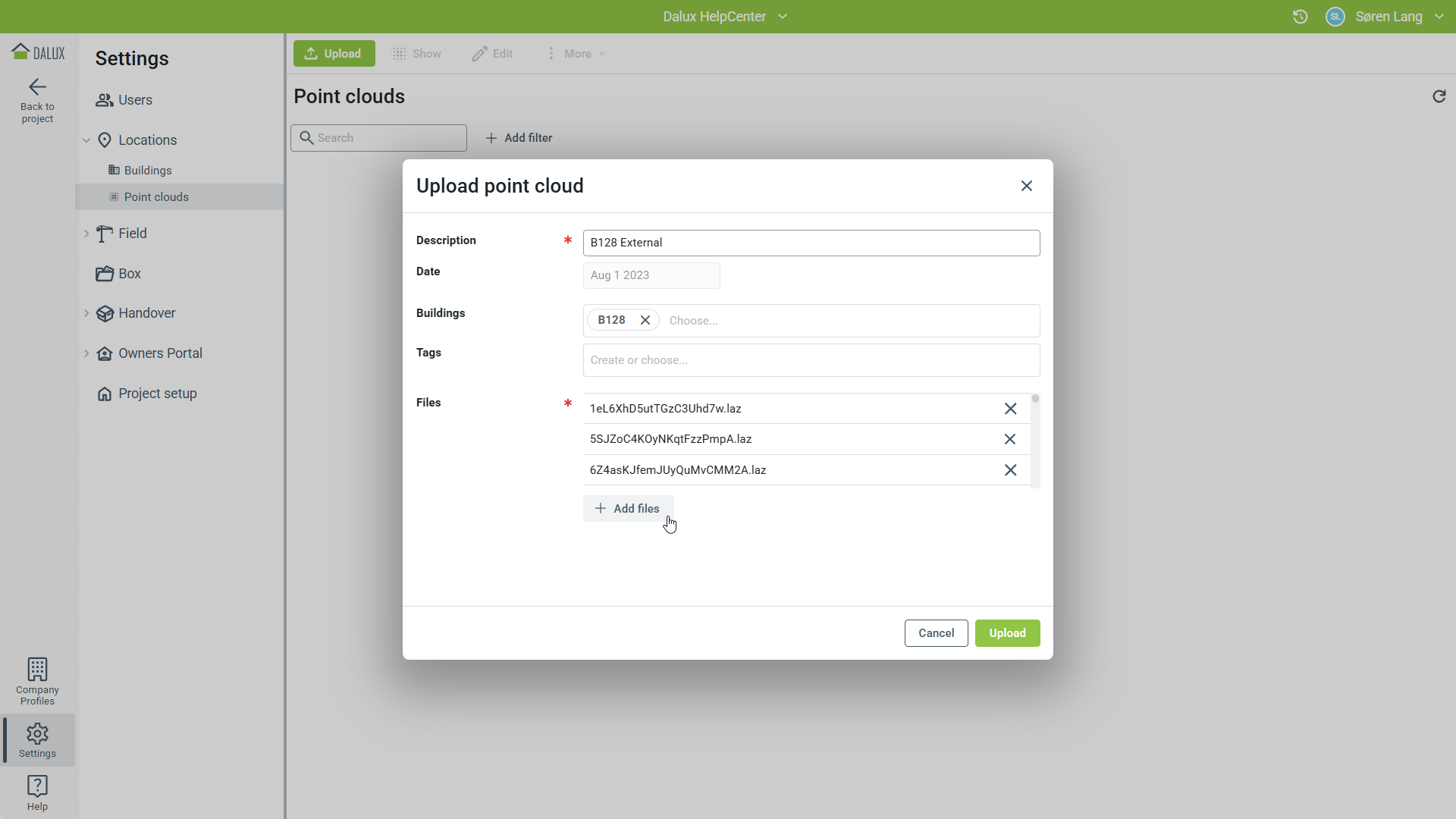

Přidejte popis a vyberte, s kterou budovou je mračno bodů spojeno.
Můžete přidat vlastní značky, které vám pomohou s filtrováním a tříděním mračen bodů později. Značka bude také to, co se zobrazí v modulu Lokace.
Současně lze nahrát jeden nebo více souborů mračen bodů. Po nahrání mračen bodů, Dalux soubory před jejich použitím zpracuje.
Jednotlivé soubory lze do mračna bodů přidávat nebo odebírat výběrem mračna bodů a kliknutím na tlačítko Upravit.
Celé mračno bodů lze odstranit jeho výběrem, kliknutím na Více a poté na
Smazat mračno bodů.
Pokud se jedná o mračna bodů z různých dat, vytvořte nové mračno bodů a postupujte stejně.

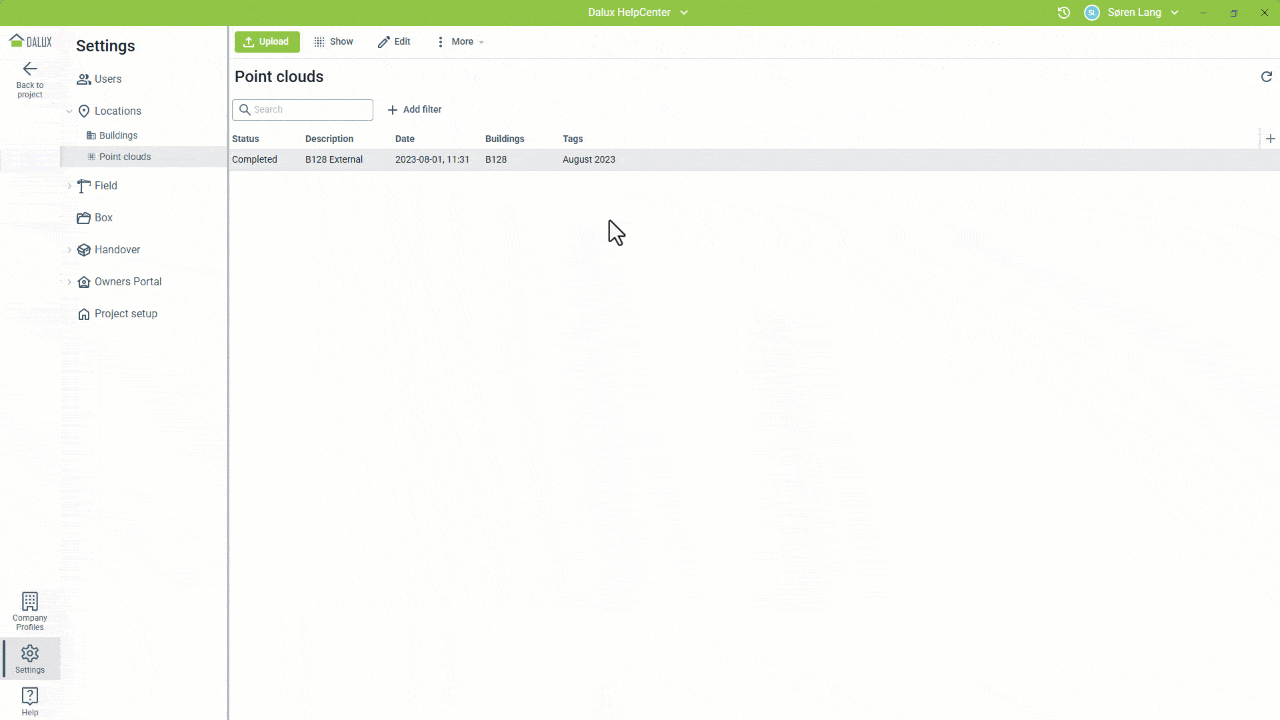

Po nahrání a zpracování mračna bodů jej lze zobrazit kliknutím na mračno bodů v zobrazení seznamu a poté kliknutím na Zobrazit v horní nabídce.
Technické informace
Jak stáhnout mračna bodů z Daluxu
Pokud si chcete stáhnout data mračen bodů z Daluxu, přejděte na:
Nastavení
Lokace
Mračna bodů
Vyberte mračno bodů v zobrazení seznamu
Upravit.

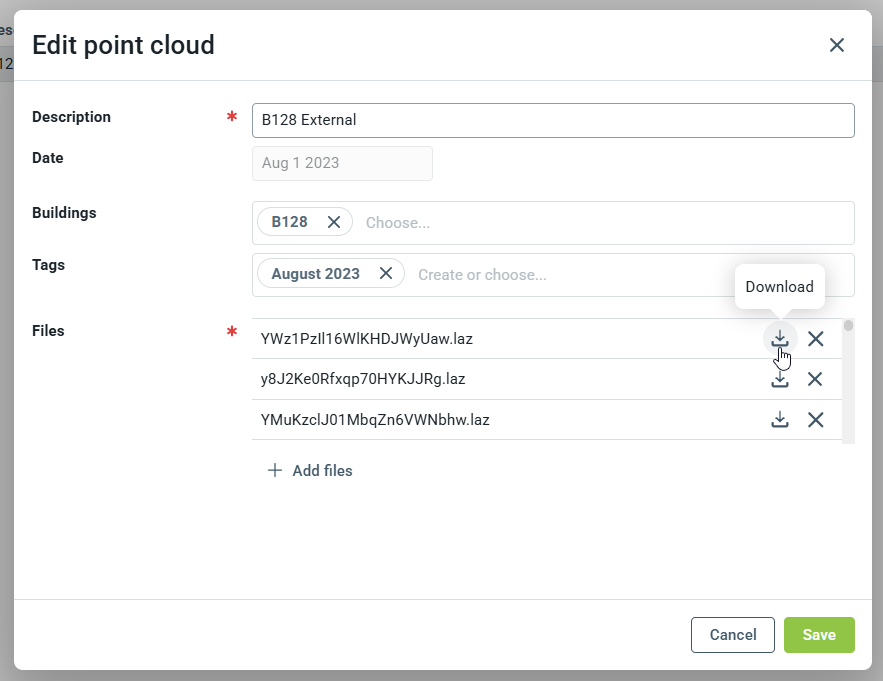

Tím se otevře mračno bodů a každý soubor lze stáhnout kliknutím na ikonu .
Jak používat mračna bodů v modulu Lokace
Pokud jsou mračna bodů a 3D model zarovnány, lze mračno bodů zobrazit společně s 3D modelem. Mračna bodů lze prohlížet v modulu Lokace.
Přejděte na modul Lokace a vyberte budovu spojenou s mračnem bodů.

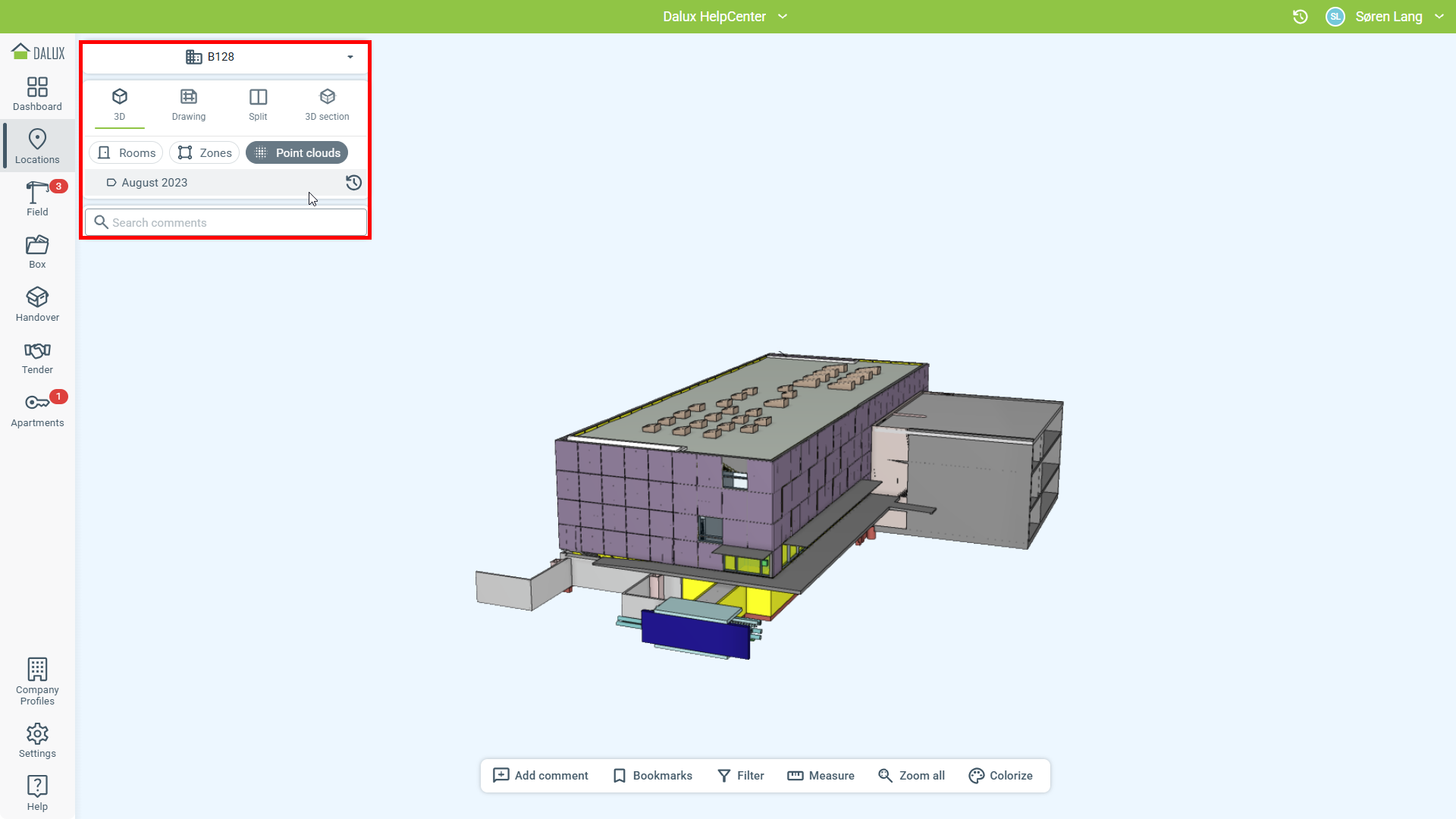

Mračna bodů jsou přístupná z 3D pohledu. Klikněte na 3D
Mračna bodů. Poté můžete vybrat, které mračno bodů chcete zobrazit.

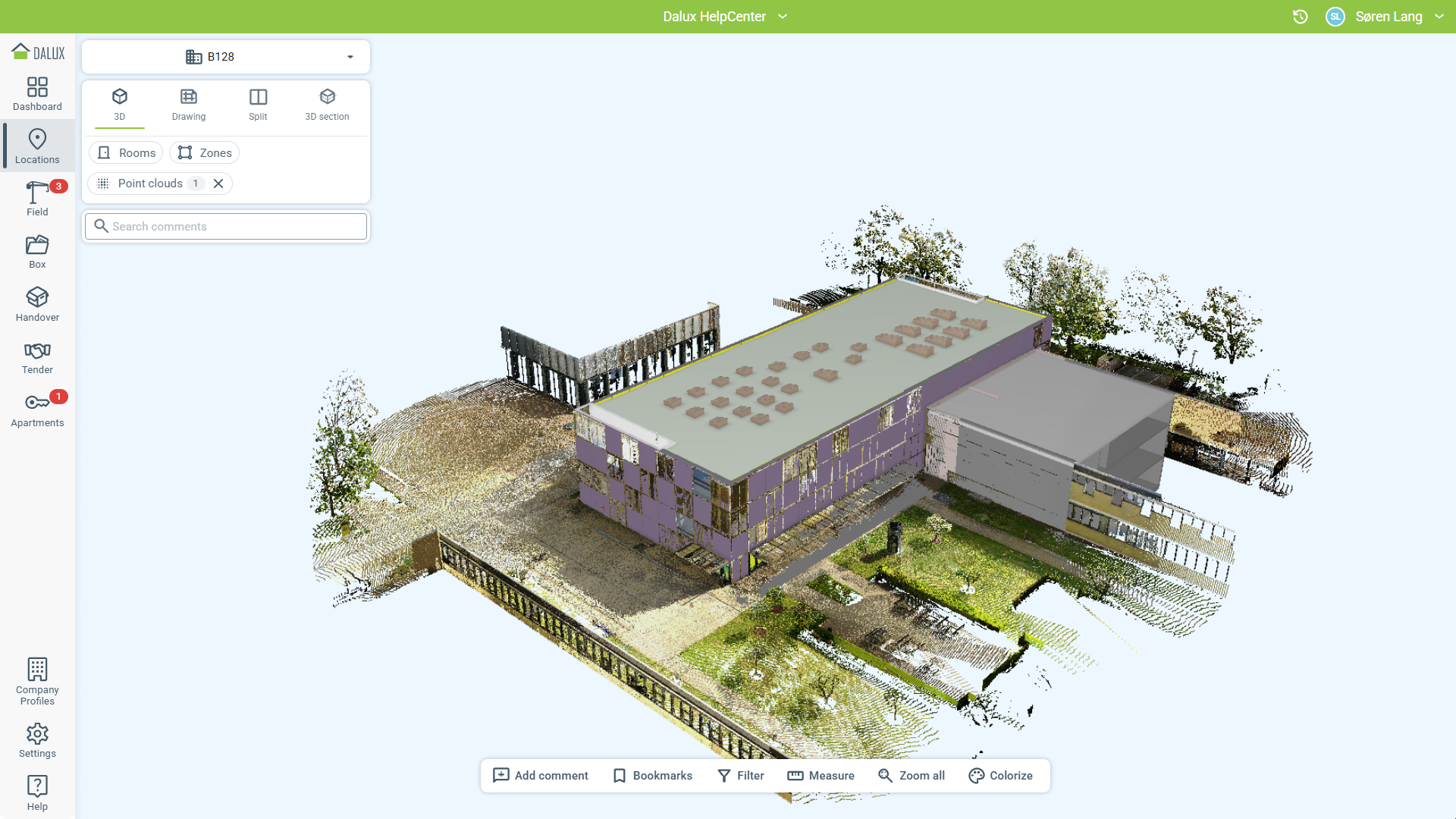

Mračno bodů se zobrazí společně s 3D modelem a navigace v okně funguje stejně jako při prohlížení samostatného 3D modelu.

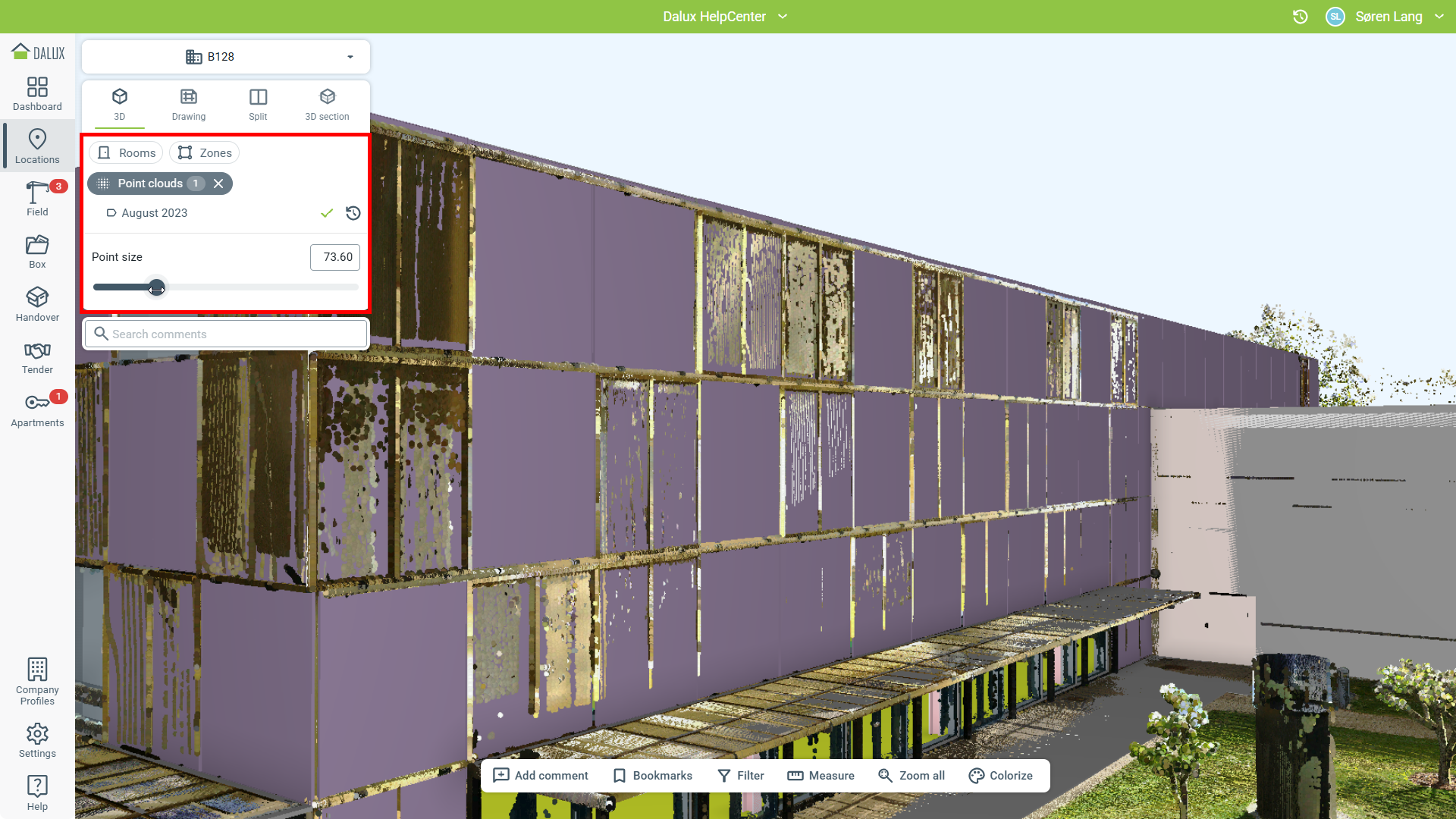

Při použití webové verze Dalux je k dispozici možnost změnit velikost bodů pomocí posuvníku 'Velikost bodu'. Snížením úrovně detailů zvýšením hodnoty na posuvníku můžete zlepšit plynulost zobrazení. Pro vyšší úroveň detailů nastavte nižší velikost bodu.
Porovnání mračna bodů s modelem
Ve Field Pro a InfraField Pro můžete porovnat mračno bodů s vaším modelem. Dalux označuje body, které se od vašeho modelu liší o stanovenou vzdálenost. Aktivujte 'Porovnat s 3D' v menu Lokace a nastavit práh na preferovanou vzdálenost. Dalux použije barevné kódování k zobrazení bodů nad nebo pod limitem.
