V Dalux můžete propojit dokumenty se skupinami 3D objektů v projektu. Tímto způsobem můžete přidat relevantní dokumentaci ke skupinám objektů pro snadnější dostupnost požadovaných informací o objektech.
To vám umožní pohodlně přistupovat k relevantním dokumentům navigací v modelu, aniž by bylo nutné vyhledávat dokumenty v Boxu.
Jak přidat dokument ke skupině objektů
Technické informace
Musíte mít aktivované a nastavené skupiny 3D objektů ve vašem projektu, abyste k nim mohli přidat dokumenty. Více informací o tomto nástroji naleznete v následujícím článku: Jak vytvořit 2D / 3D skupiny objektů.

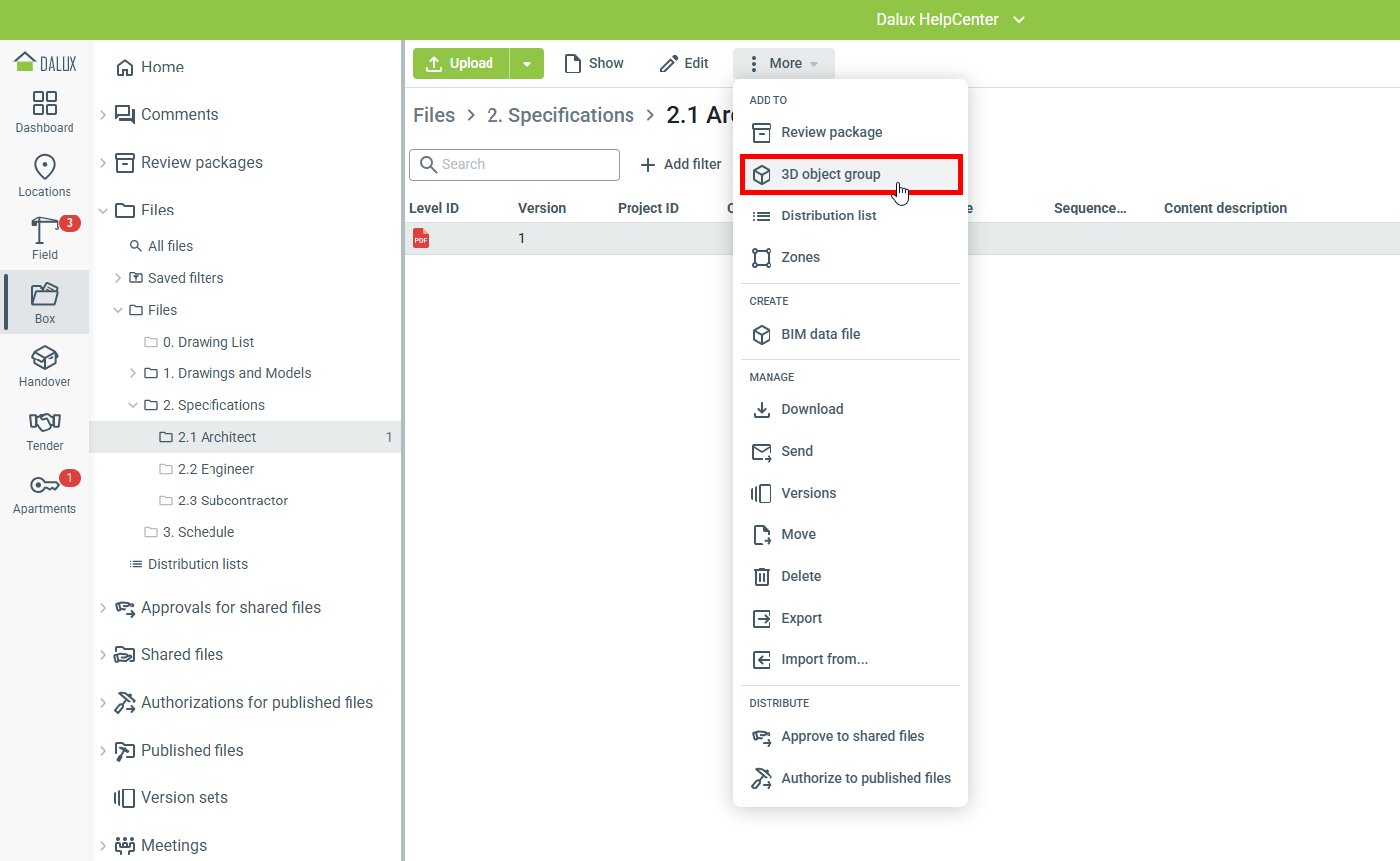

Chcete-li přidat dokument ke skupině objektů, přejděte na
Box
Vyhledejte dokument
Vyberte soubor
Více
Přidat do
Skupina 3D objektů:
Poté vyberte skupinu objektů, do které chcete přidat svůj dokument, a klikněte na 'OK':
Technické informace
Pokud povolíte funkci oblastí souborů ve vašem projektu, dokumenty přidané ke skupině objektů budou na objektech viditelné pouze tehdy, pokud byly dokumenty publikovány.
Zobrazení dokumentů

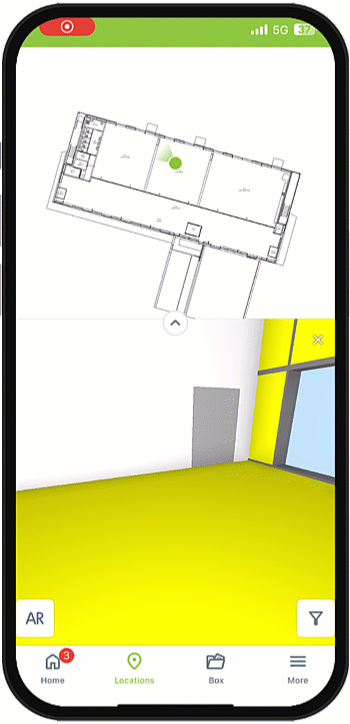

Zobrazení dokumentů na objektech na mobilu
Chcete-li najít dokumenty týkající se objektů ve skupinách objektů, přejděte do modulu Lokace. Vyberte potřebný výkres a poté stiskněte
. Dále vyberte objekt ze skupiny, která obsahuje přidané dokumenty. Poté klikněte na panel vlastností pro zobrazení souvisejících informací.
Tipy a triky
Pokud je objekt spojený s nějakým dokumentem můžete identifikovat tím, že vyhledáte ikonku ve vlastnostech, když je objekt označen.

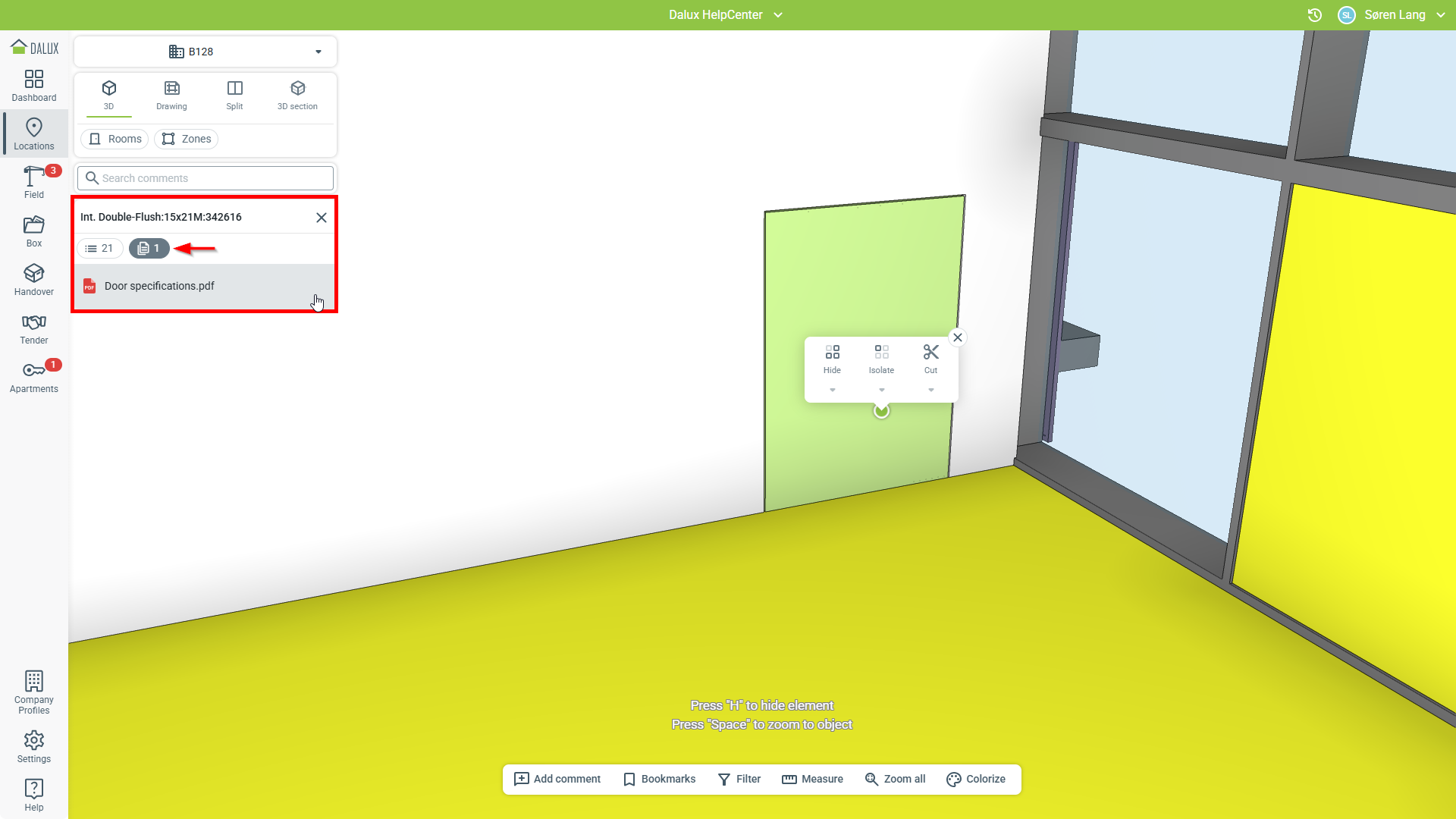

Zobrazení dokumentů na objektech na počítači
Pro přístup k dokumentům přidaným ke skupinám objektů, přejděte do modulu Lokace. Poté vyberte objekt ze skupiny objektů a klikněte na
v okně vlastností.
