Navigace v Lokacích na mobilu

Tento článek popisuje, jak procházet a měřit výkresy a modely na Dalux Mobile.

S Dalux Mobile můžete rychle přistupovat k výkresům a modelům projektu a získat požadované informace. Každý uživatel v projektu má přístup k modulu Lokace a nástrojům pro měření v něm.

Pokud používáte Dalux na počítači, můžete se v tomto článku naučit, jak se pohybovat ve 3D: Navigace v Lokacích na počítači.

Video

Jak otevírat a procházet výkresy v Lokacích

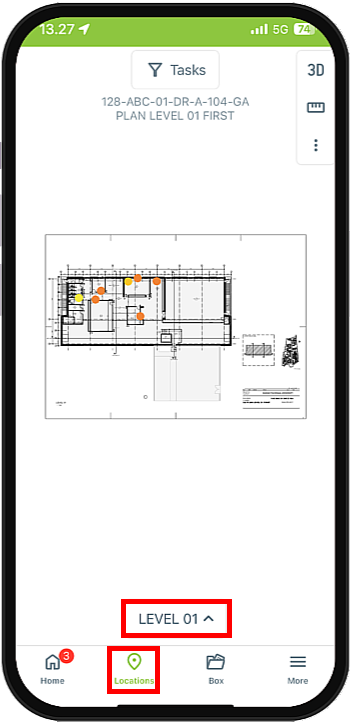

Pro přístup k Lokacím stiskněte ikonu na dolní liště. Můžete přepínat mezi zobrazením mapy () a zobrazením výkresu (). Tento článek se týká pouze zobrazení výkresů.

Při prohlížení výkresů v Lokacích můžete:

• Použít dva prsty na přibližování a oddalování
• Přetahujte zobrazení po obrazovce jedním prstem

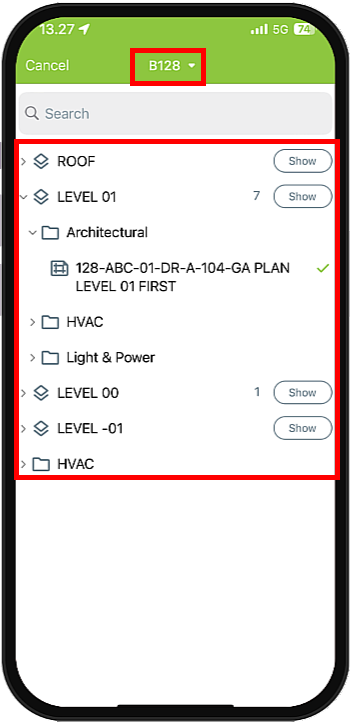

V dolní části zobrazení můžete stisknutím tlačítka zobrazit výkres, který je zobrazen podle názvu úrovně. V horní části obrazovky může změnit budovu.

Výškové úrovně a složky disciplíny jsou viditelné v zobrazení a výkresy mohou být otevřeny jejich stisknutím.

Můžete také vyhledat název výkresu.

Stisknutím tlačítka 'Zobrazit' přejdete na výchozí výkres úrovně.

Jak zobrazit různé typy registrace na výkresech

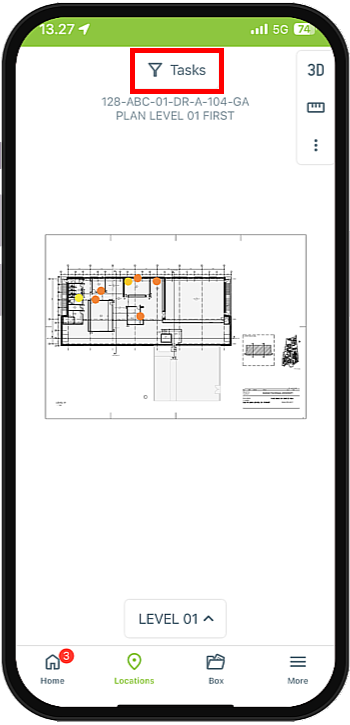

Při prohlížení výkresu můžete v horní části zobrazit aktivní filtr registrace.

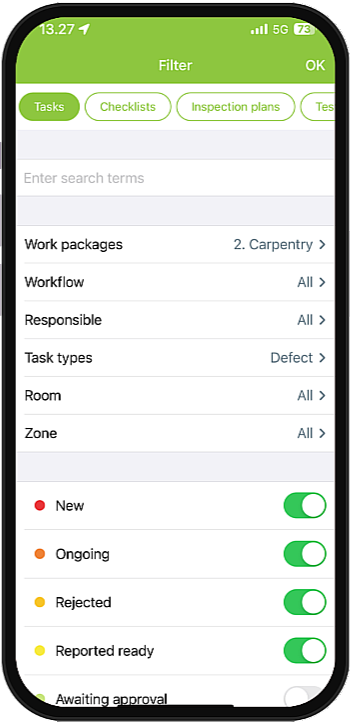

Stisknutím tohoto tlačítka můžete přizpůsobit filtr nebo změnit typ registrace.

Dostupné typy závisí na vašich oprávněních a rolích v projektu. Můžete rychle vytvořit specifické filtry, aby jste našli to, co hledáte. Po výběru parametrů filtru stiskněte 'OK', aby jste se vrátili k výkresu.

Jak měřit ve 2D

Při zobrazení výkresu můžete vstoupit do režimu měření stisknutím ikony .

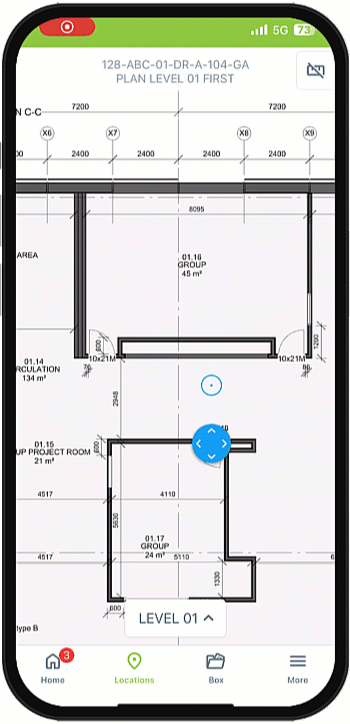

Zobrazí se modrý nástroj na měření. Můžete ho přetahovat na obrazovce prstem. Jakmile pustíte prst z obrazovky, umístí se měřící bod.

Poté můžete přesunout měřící nástroj na jiné místo pro získání délky. Při měření více než dvou bodů se zobrazí plocha v centru měřené oblasti.

Chcete-li ukončit režim měření, stiskněte ikonu znovu.

Jak otevřít a procházet ve 3D

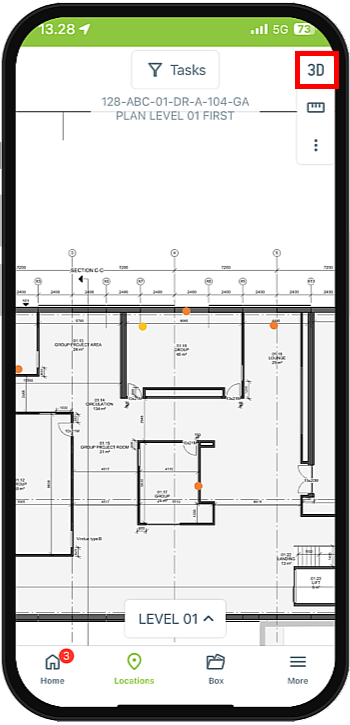

Při prohlížení výkresu, který je mapován na model BIM, bude ve výkresovém zobrazení viditelné tlačítko 3D. Stisknutím tohoto tlačítka přejdete do Dalux BIM prohlížeče.

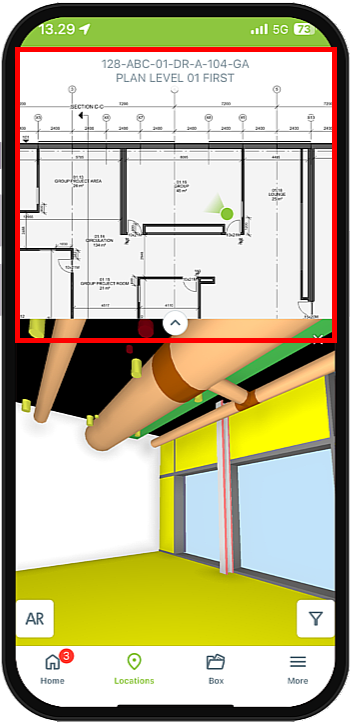

Výchozí 3D zobrazení je rozdělený pohled. Stisknutím bodu na výkrese můžete určit místo pohledu. 3D zobrazení je ve spodní části. Rozdělené zobrazení uzamkne nadmořskou výšku na vybrané výškové úrovni, což znamená, že se nemůžete pohybovat vertikálně v modelu.

V zobrazení 3D můžete:

• Rozhlížet se podržením prstu na obrazovce a pohybováním
• Pohybovat se zpět a vpřed v modelu přitahováním a roztažením dvěma prsty
• Když jste v režimu celé obrazovky, přetáhněte dva prsty nahoru nebo dolů po obrazovce pro vertikální pohyb

Pokud chcete zobrazení 3D na celou obrazovku, můžete stisknout -ikonu uprostřed obrazovky.

Jak zobrazit vlastnosti BIM a používat filtry v 3D

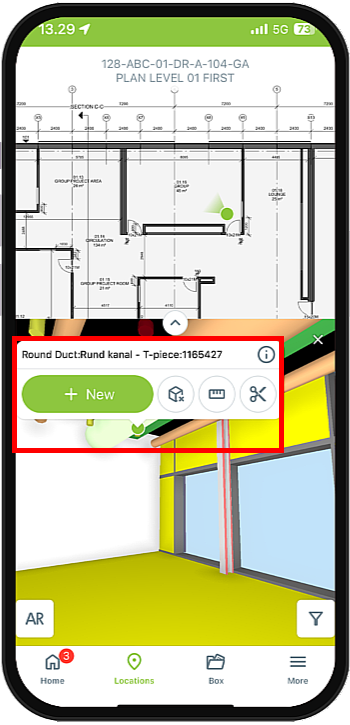

V zobrazení 3D můžete klepnout na 3D objekty a zobrazit název objektu a přistupovat k dalším vlastnostem stisknutím ikony .

Také můžete skrýt objekt, vytvořit měření nebo vytvořit řez. Podívejte se prosím na video pro více informací.

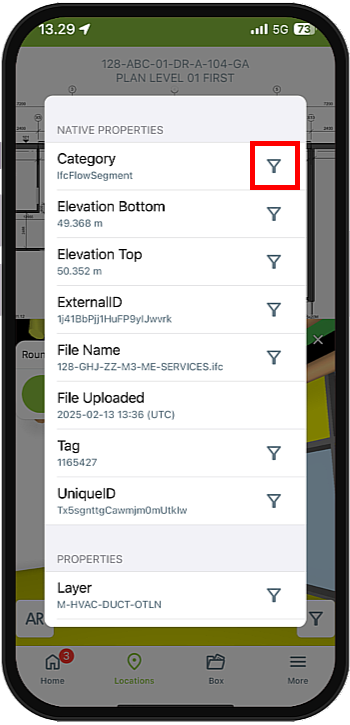

Při prohlížení vlastností BIM objektu můžete rychle použít filtry pro různé vlastnosti stisknutím ikon . Stiskněte mimo okno vlastností pro jeho zavření a použití filtrů.
