Plugin Revit je vyvinutý společností Dalux, který je instalován do programu Revit a podporuje různé funkce, jako je nahrávání modelů a výkresů, vytváření komentářů a nástroj Kontrola modelu.
Tento článek popisuje, jak nainstalovat a používat plugin, včetně toho, jak vytvářet komentáře z Revitu a jak používat nástroj Kontrola modelu. Chcete-li se naučit, jak postupovat při nahrávání Modelu nebo Výkresu pomocí pluginu, můžete si přečíst tento článek: Použijte plugin Revit k nahrání a aktualizaci 3D modelů a výkresů.
Upozornění
Tento plugin funguje pouze s plnými verzemi Revitu, ujistěte se, že vaše verze Revitu podporuje verzi pluginu. Když je Revit aktualizován, může to způsobit problémy kvůli nesouladu verze s pluginem.
Jak stáhnout a nainstalovat Revit plugin

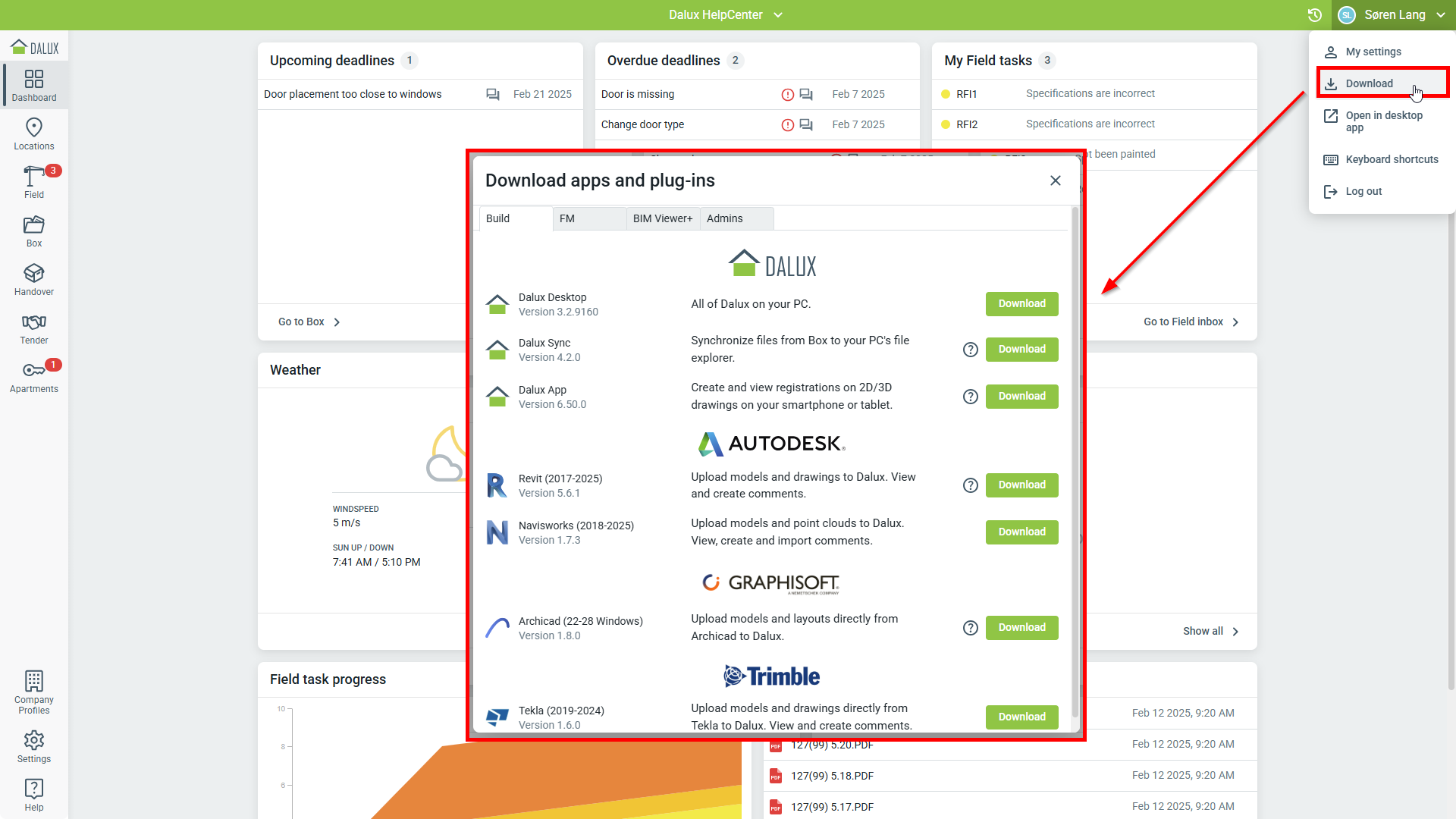

Po přihlášení do vašeho projektu na webu vyberte své jméno v pravém horním rohu a přejděte do sekce Stáhnout. Aktuální plugin Revit najdete v sekci Autodesk:
Technické informace
Před zahájením instalace pluginu musíte zavřít všechny spuštěné instance Revitu.
Jakmile si stáhnete soubor MSI, otevřete jej a následujte pokyny instalačního průvodce.

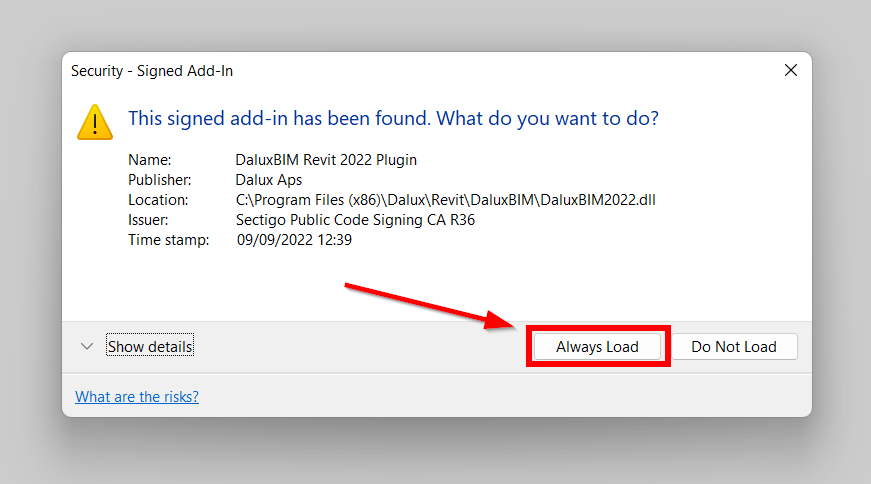

Při příštím otevření Revitu se zobrazí bezpečnostní vyskakovací okno s dotazem, co dělat s pluginem Dalux/Revit. Vyberte 'Vždy načíst‘:

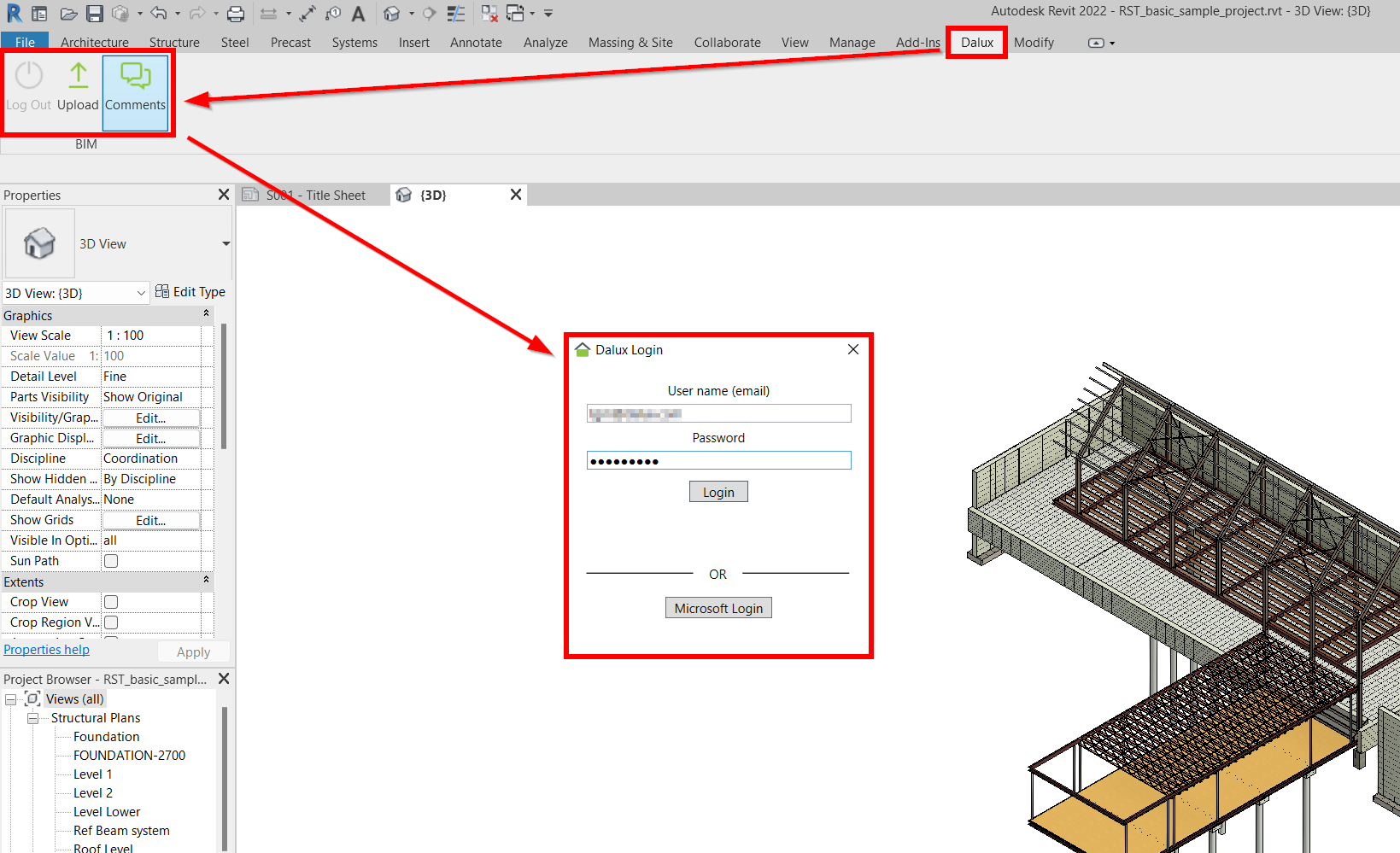

Po načtení modelu v Revitu najdete plugin Dalux na pásu karet pod záložkou Dalux. Pokud kliknete na Nahrát nebo
Komentář, budete vyzváni k přihlášení pomocí svého účtu Dalux. Přihlaste se k vašemu účtu pomocí přihlašovacích údajů Dalux:
Jak vytvořit a aktualizovat komentáře
Více informací
Chcete-li se dozvědět více o Komentářích, můžete si přečíst tento článek o: Jak nastavit Komentáře.
V části Komentáře můžete vybrat, u kterých projektů chcete zobrazovat, aktualizovat nebo vytvářet komentáře:
Jakmile vyberete svůj projekt, na pravé straně okna se objeví sloupec s menu.
Chcete-li přidat komentář, zvolte Přidat komentář a vytvořte nový komentář stejně jako přímo v Daluxu výběrem typu, komunikačního kanálu, odpovědnosti a dalších informací:
Chcete-li zobrazit stávající komentáře, můžete vybrat složku a vybrat položku. Ve spodní části okna uvidíte náhled opatřeného snímku. Chcete-li otevřít komentář na celou obrazovku a zobrazit všechny informace, které se vážou ke snímku, jednoduše dvakrát klikněte na komentář.
V tomto okně můžete také komentář upravit nebo na něj odpovědět a dokonce jej zavřít, pokud je problém vyřešen a máte potřebná oprávnění.
Integrace Kontroly modelu
Plugin Revit obsahuje přístup k nástroji Kontrola modelu od Daluxu. Pomocí této integrace můžete snadno provádět změny ve vašem modelu Revit na základě kontrol kolizí nebo kontrol metadat z Daluxu.
Otevřete Revit a model, který odpovídá modelu ve vašem projektu Dalux. Poté klikněte na Kontrola Modelu, čímž se otevře instance aplikace Dalux Desktop „pouze pro ověřování modelu“, kde můžete provádět kontroly kolizí.
Odtud můžete provádět kontroly kolizí, abyste zjistili, kde vznikají problémy, a poté klikněte na Otevřeno v Revitu v Daluxu, v části Kontrola modelu (pouze Desktop). Tím se otevře Revit a přesunete se přímo na místo vybraného objektu v Revitu:
S vybraným objektem a informacemi z kontroly kolizí pak můžete opravit chyby v modelu/metadatech.
