Doplněk Revit plugin je nástroj vyvinutý společností Dalux, který funguje v rámci Revit. Pomáhá vám nahrávat modely a výkresy, vytvářet komentáře a připojit se k funkci Kontrola modelu.
Doplněk Revit plugin můžete použít k nahrávání modelů přímo z Revitu do vašeho projektu Dalux. Tento článek popisuje jak provést nahrání modelu/výkresu. Upozorňujeme, že do systému Dalux nenahráváte soubor modelu '.RVT', ale pouze exportovaný soubor "daluxbim", který se pak zobrazuje v modulu Lokace.
Chcete-li se dozvědět, jak používat doplněk pro komentáře nebo kontrolu modelu, přečtěte si tento článek: Komentáře a kontrola modelu v doplňku Revit plugin
Upozornění
Tento plugin funguje pouze s plnými verzemi Revit. Ujistěte se, že vaše verze Revit je kompatibilní s verzí pluginu. Aktualizace Revitu může způsobit problémy, pokud se verze pluginu a Revitu neshodují.
Před nahráním modelu pomocí pluginu Revit se ujistěte, že jsou souřadnice projektu správně nastaveny pro nahrávání. Tento článek (Revit Survey Point) vám může pomoci, pokud si nejste jisti nebo máte problémy se synchronizací.
Jak stáhnout a nainstalovat Revit plugin
Po přihlášení do vašeho projektu na webu vyberte své jméno v pravém horním rohu a přejděte do sekce Stáhnout. Aktuální plugin Revit najdete v sekci Autodesk:
Technické informace
Pro zahájení instalace pluginu musíte zavřít všechny běžící instance Revitu.
Jakmile si stáhnete soubor MSI a otevřete jej, následujte pokyny instalačního průvodce.
Při příštím otevření Revitu se zobrazí bezpečnostní vyskakovací okno s dotazem, co dělat s pluginem Dalux/Revit. Vyberte 'Vždy načíst‘:
Po načtení modelu v Revitu najdete plugin Dalux na pásu karet pod záložkou Dalux. Pokud kliknete na Nahrát nebo
Komentář, budete vyzváni k přihlášení pomocí svého účtu Dalux. Přihlaste se k vašemu účtu pomocí přihlašovacích údajů Dalux:
Jak nahrát a aktualizovat 3D model a výkresy
Oprávnění uživatelů
Pro nahrání souborů z Revitu, musíte být ve skupině uživatelů s oprávněním k úpravám budovy v příslušném projektu Dalux. Pokud tak nemůžete učinit, obraťte se na administrátora projektu.
Pro nahrání modelu z Revitu do Daluxu otevřete Revit, ujistěte se, že jste přihlášeni do účtu Dalux v pluginu.
Jak vybrat projekt a budovu

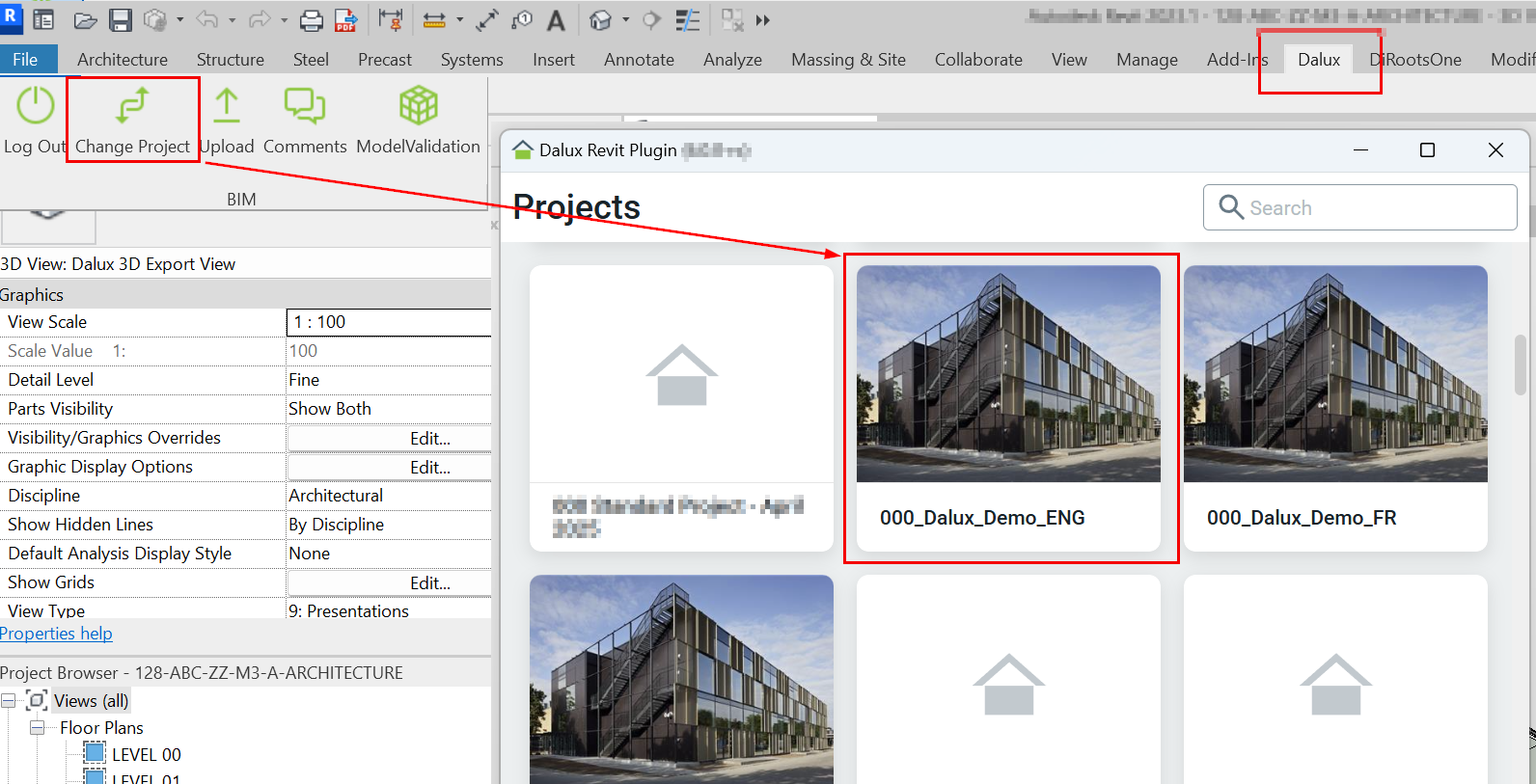

Projekt vyberete nebo změníte kliknutím na "Změnit projekt" a zobrazí se seznam dostupných projektů.

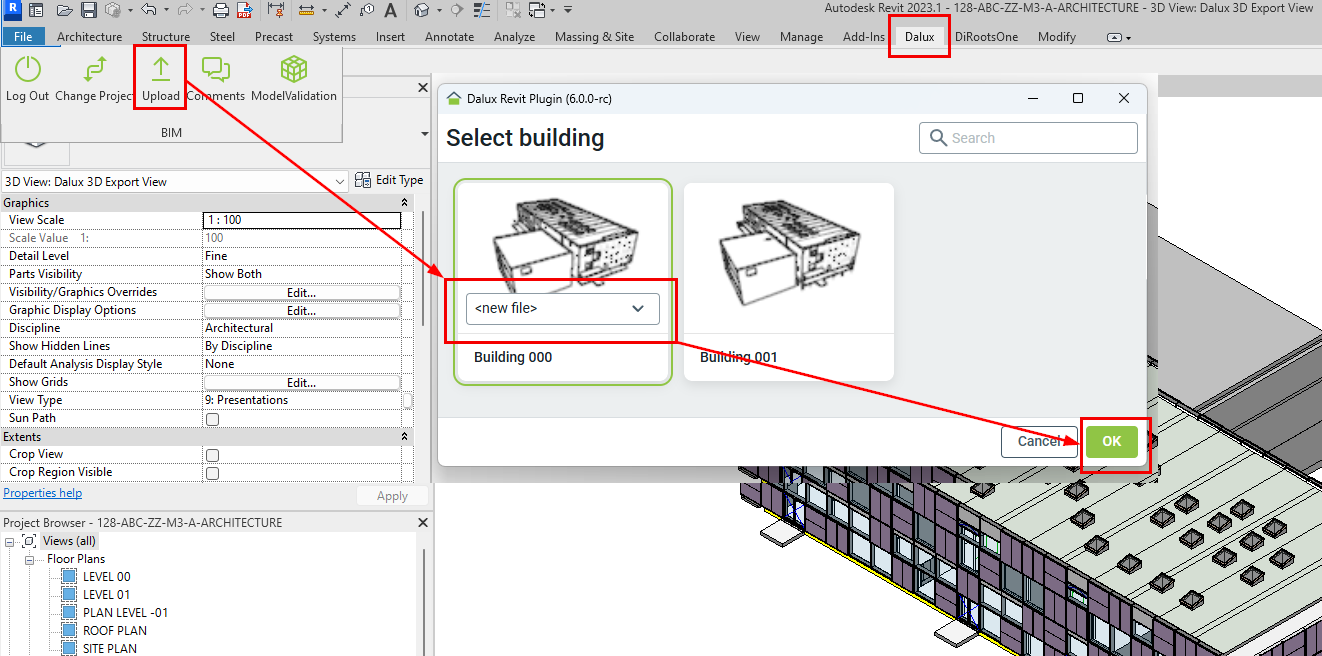

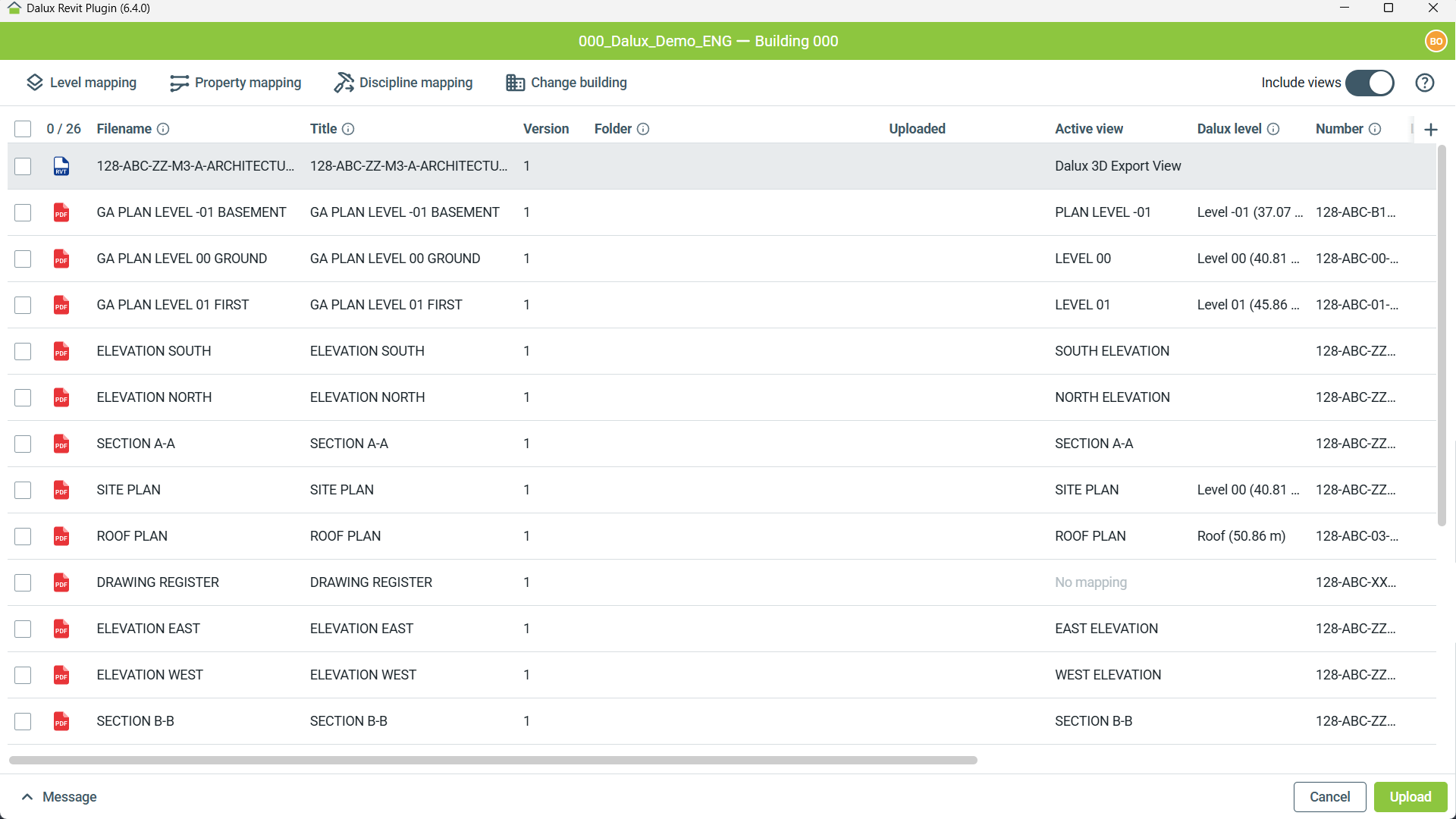

Pro nahrání modelu do Daluxu klikněte na "Nahrát", dále vyberte budovu a soubor a poté tlačítko "OK":

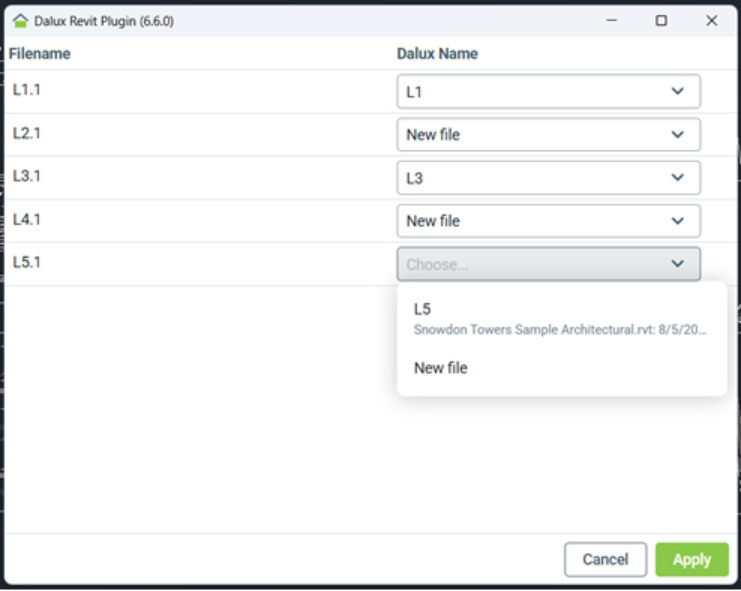

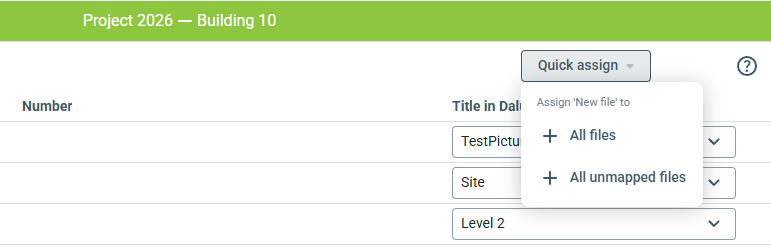

Pokud tento model nahráváte poprvé, vyberte v poli Soubor možnost "nový soubor". Pokud jste tento model již dříve nahráli, vyberte soubor, který chcete aktualizovat.
Upozornění!
Ujistěte se, že budova, do které chcete nahrát soubor Revit, již v projektu Dalux existuje, protože prostřednictvím pluginu nelze vytvářet nové budovy.
Nahrání souborů

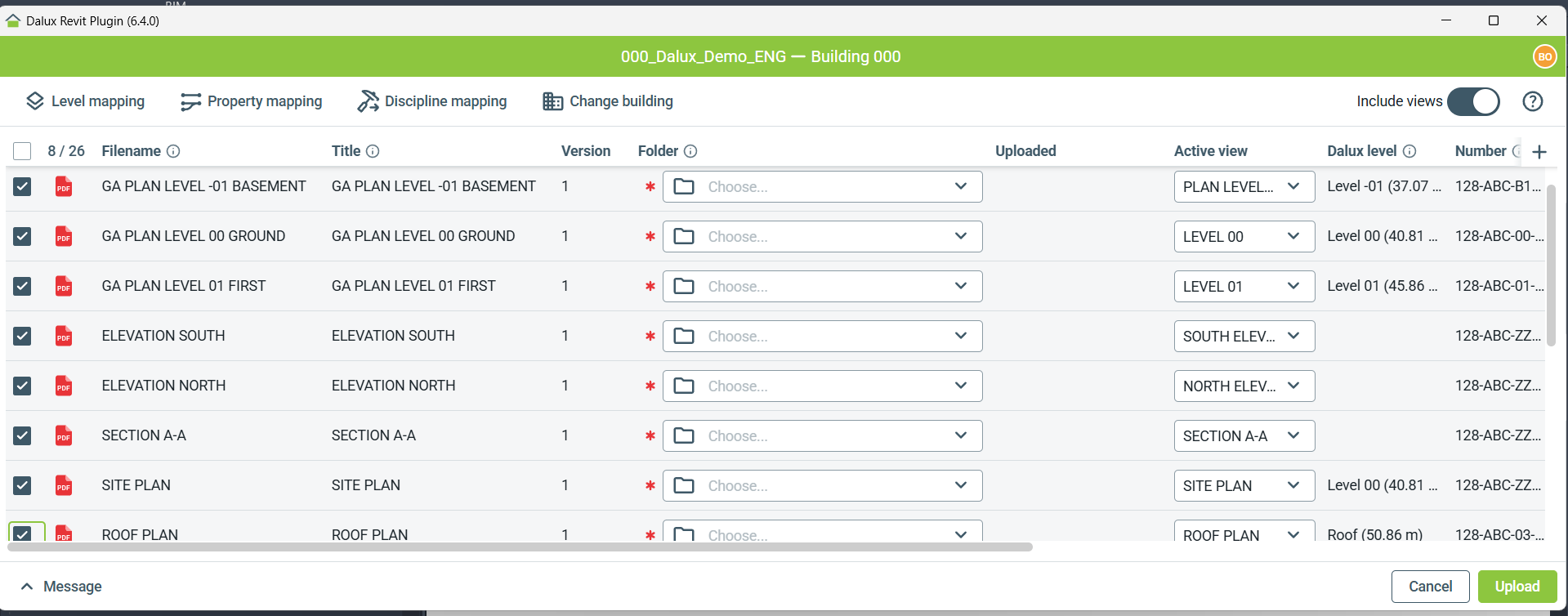

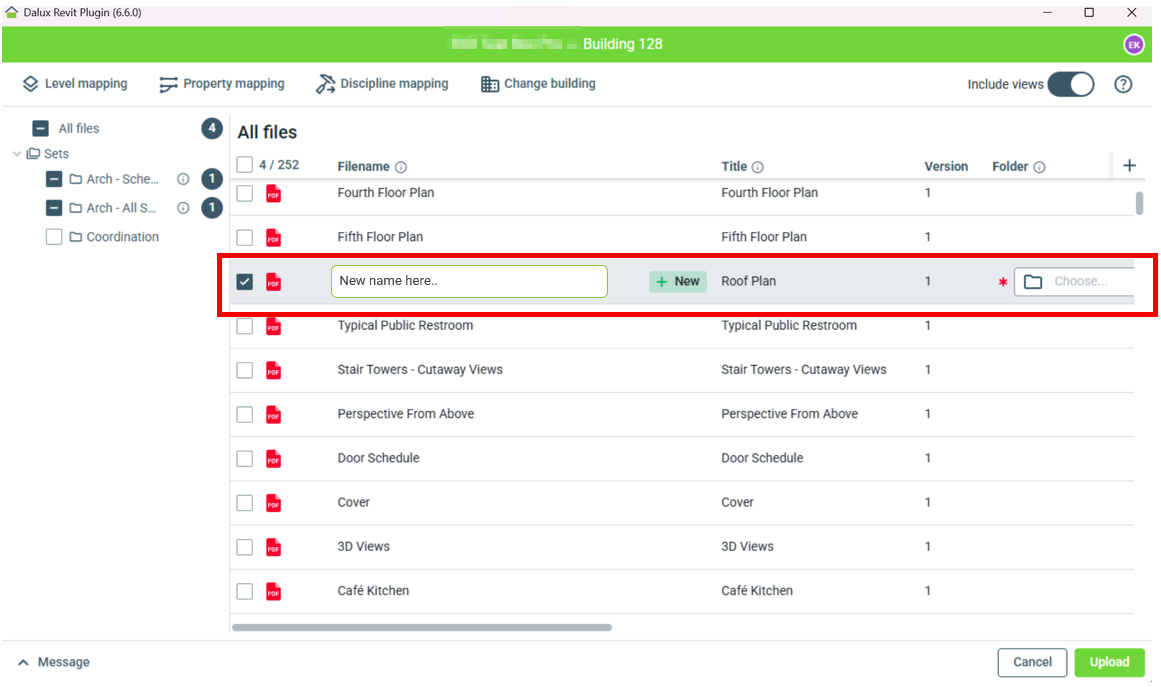

Z hlavní obrazovky nahrávání můžete vybrat soubory, které chcete nahrát, a zobrazit metadata s nimi spojená. Přepněte 'Include views' v pravém horním rohu, abyste odfiltrovali zobrazení a získali tak přehlednější přehled. Pokud jsou zobrazení vybrána k nahrání a 'Include views' je vypnuto, tato zobrazení nebudou nahrána.
Poznámka
Pokud nahráváte poprvé, měli byste si nejprve projít Mapování úrovní,
Mapování vlastností a
Mapování disciplín (viz níže). Tato nastavení budou uložena pro budoucí nahrání.
Název souboru: Toto je název souboru v Dalux. Změňte to v Mapování vlastností, aby se to vyplnilo vlastnostmi Revitu, nebo po výběru poklepejte na název souboru v zobrazení seznamu a změňte jej ručně.
Verze: Toto je verze souboru, kterou bude mít v Dalux po nahrání (každý export ji zvýší).
Složka: Vyberte složku v Dalux Box, do které má být soubor nahrán.

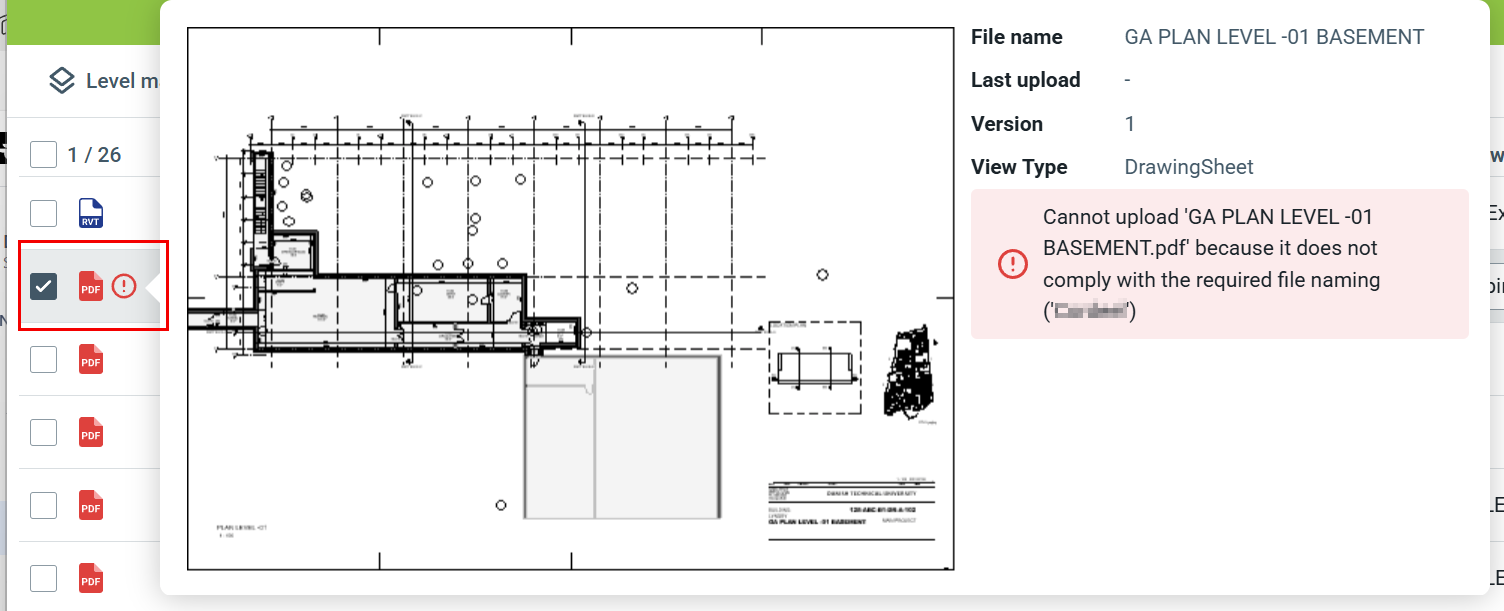

Pokud je ke složce připojena šablona pojmenování souborů, zobrazí se varování, pokud název neodpovídá šabloně.
Pokud název souboru neodpovídá šabloně, nebude nahrán.
Nahráno: Datum posledního nahrání tohoto souboru.
Aktivní pohled: Vyberte pohled, který určuje úroveň, ke které má být přiřazen.
Vyberte "Bez mapování", pokud nechcete, aby byl výkres/list přiřazen k úrovni.
Pro 3D modely viz níže Active View (3D).
Úroveň Dalux: Vyberte úroveň, na kterou bude výkres namapován podle aktivního zobrazení.
Číslo: Číslo listu výkresu (upravitelné pouze v Revitu).
Název: Toto je název výkresu, pod kterým se zobrazí v Design a Lokace. Hodnotu zadejte ručně nebo ji namapujte pod Mapování vlastností.
Popis obsahu: Pole systémových metadat, zadejte hodnotu ručně nebo ji namapujte pod Mapování vlastností.
Zobrazuje se zde také vlastní metadata z projektu a chovají se jako 'Popis obsahu'.
Vyberte soubory zaškrtnutím políček a řádek bude zvýrazněn.
Oranžová hvězdička označuje povinné pole, musíte vybrat něco, abyste jej mohli nahrát.
Tipy a triky
Vícenásobný výběr můžete provést podržením klávesy Ctrl nebo Shift při výběru více řádků.
Soubory modelu
Modely se chovají stejně jako výkresy. Existují však dva hlavní rozdíly.
Export místností

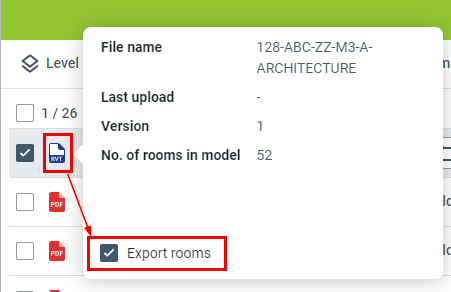

Na ikonu modelu najeďte kurzorem a vyberte, zda chcete zahrnout místnosti do nahrávání.
Aktivní zobrazení (3D)

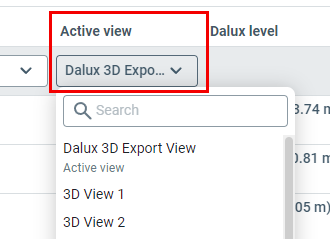

Vyberte 3D zobrazení, které chcete použít pro nahrání. Nahrána bude úroveň detailu (doporučuje se jemná) a pouze viditelné objekty v tomto zobrazení.
Mapování úrovní
UPOZORNĚNÍ
Pokud již byly v projektu Dalux vytvořeny úrovně, nevytvářejte nové během nahrávání výkresů do Dalux!

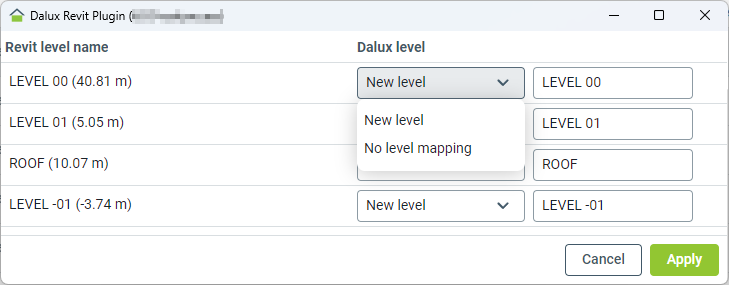

Mapování úrovní zobrazuje úrovně z modelu, což vám umožňuje přiřadit každou z nich k úrovni Dalux a pojmenovat ji.
Můžete:
- Vyberte existující úrovně, pokud již byly v Daluxu vytvořeny.
- Vytvořte novou na základě úrovně z modelu.
- Vyberte možnost "Bez mapování úrovní" a úroveň nebude importována.
Mapování vlastností

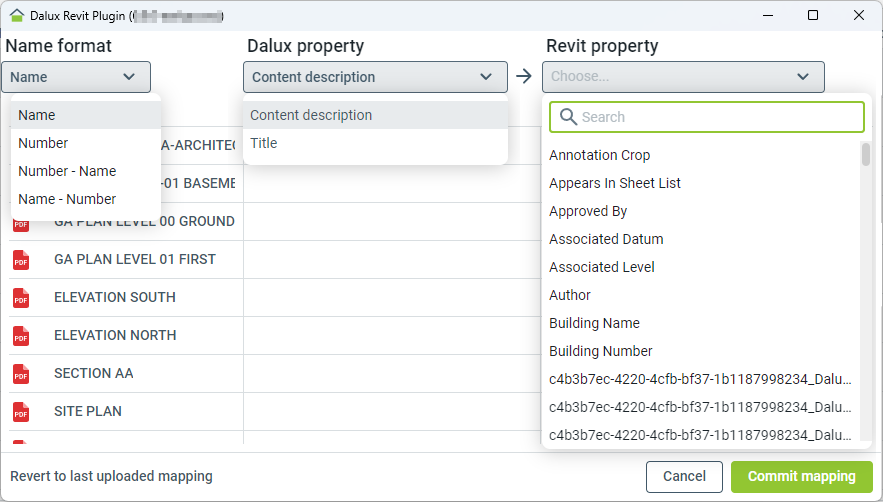

Mapování vlastností vám umožňuje určit název souboru a namapovat libovolná metadata Dalux na vlastnost Revit.
Vlastnost Dalux: umožňuje vybrat systémové nebo vlastní pole metadat projektu Dalux. Uvádí aktuální hodnotu použitou pro každý soubor.
Vlastnost Revit: umožňuje vybrat vlastnosti z modelu Revit. Zobrazuje novou hodnotu, která bude po kliknutí na 'Commit mapping' použita pro vlastnost Dalux.
Po kliknutí na 'Commit mapping' a nahrání souborů do Daluxu se toto nastavení uloží a při dalším nahrávání se znovu použije.
Předchozí mapování použité při posledním nahrání můžete snadno obnovit kliknutím na "Revert to last uploaded mapping" v levém dolním rohu.
Tipy a triky
Název je název, který se zobrazuje pod Lokace, proto ho ponechte krátký a výstižný.
Pokud chcete přidat dvě vlastnosti Revit k jedné vlastnosti Dalux, musíte je zkombinovat do nové vlastnosti Revit a poté tuto novou vlastnost Revit přiřadit k vlastnosti Dalux.
Mapování disciplín

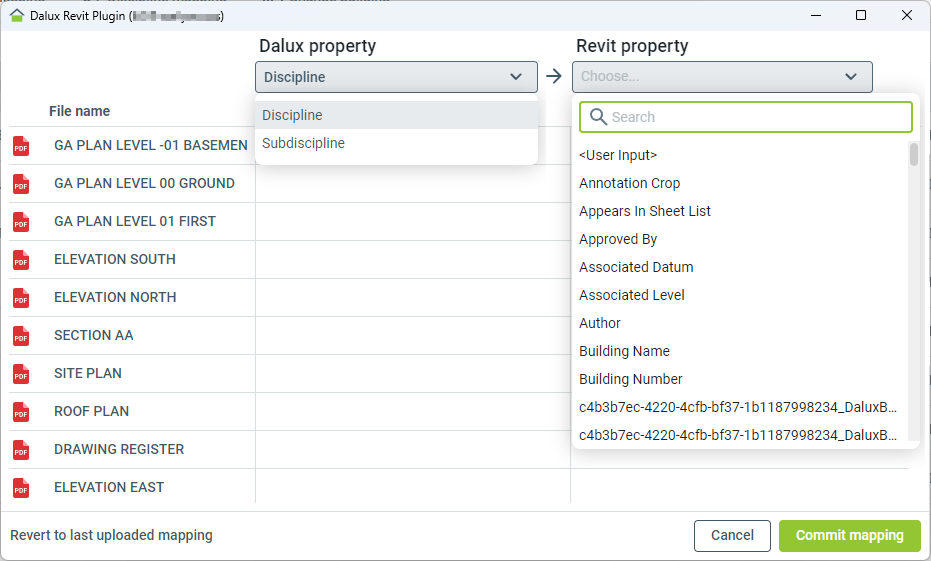

Mapování disciplíny vám umožňuje namapovat 'Disciplínu' a/nebo 'Poddisciplínu' pomocí vstupu uživatele nebo vlastnosti Revit.
Vlastnost Dalux: umožňuje vybrat mezi Disciplínou nebo Dílčí disciplínou.
Zobrazuje aktuální hodnotu používanou pro každý soubor.
Vlastnost Revit: umožňuje vybrat vlastnosti z modelu Revit.
Zobrazuje novou hodnotu, která bude po kliknutí na "Commit mapping" použita pro vlastnost Dalux.
Po kliknutí na "Commit mapping" a nahrání souborů do Daluxu se toto nastavení uloží a při dalším nahrávání se znovu použije.
Předchozí mapování použité při posledním nahrání můžete snadno obnovit kliknutím na "Revert to last uploaded mapping".
Tipy a triky
Disciplína a Dílčí disciplína se používají k třídění výkresů v rámci Lokací.
Pokud chcete přidat dvě vlastnosti Revit k jedné vlastnosti Dalux, musíte je zkombinovat do nové vlastnosti Revit a poté tuto novou vlastnost Revit přiřadit k vlastnosti Dalux.
Zpráva

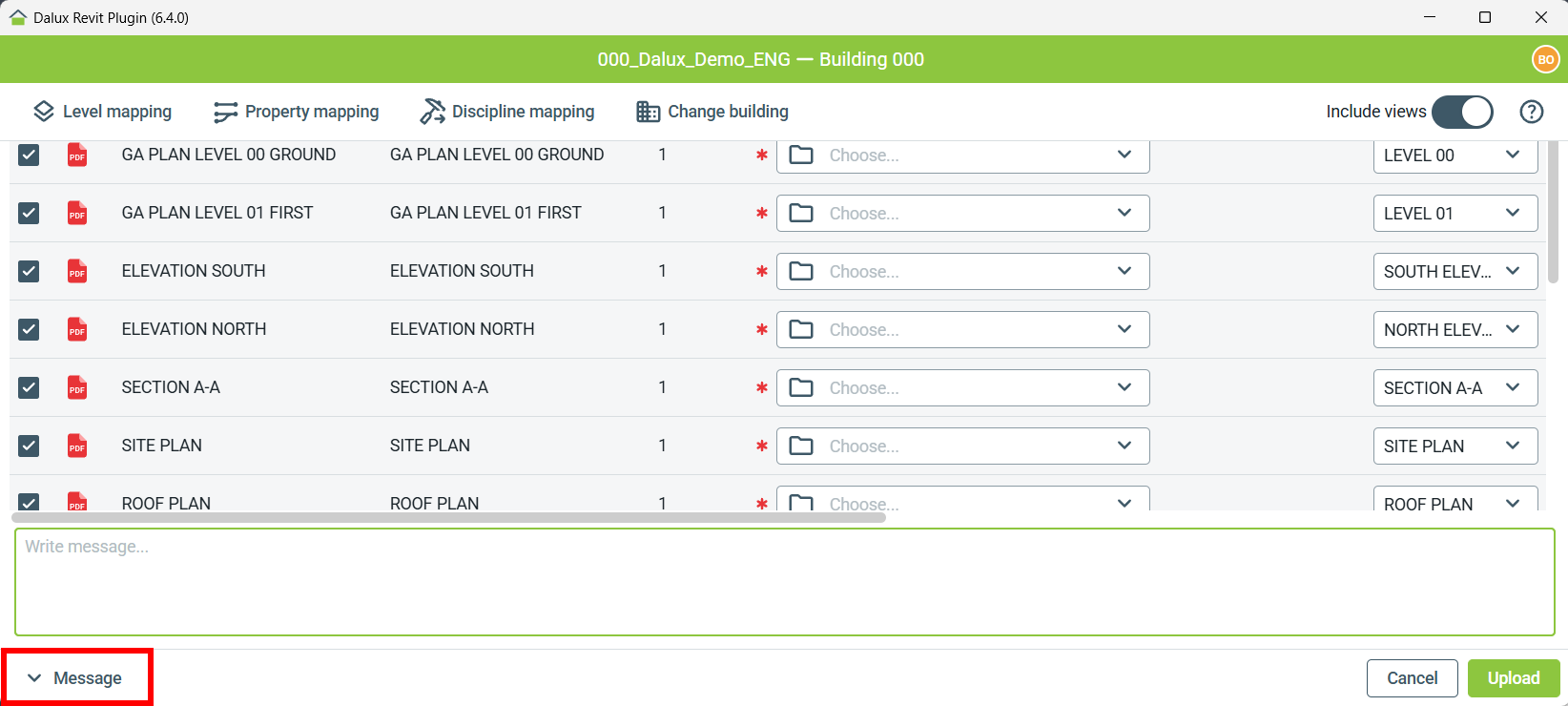

Dole můžete zadat zprávu, která vysvětlí důvod nahrání.
Upozorňujeme, že můžete přidat pouze jednu zprávu pro celé nahrání, nikoli pro každý jednotlivý soubor.
Po nahrání
Až dokončíte nastavení souborů a kliknete na "Nahrát", zobrazí se obrazovka průběhu.

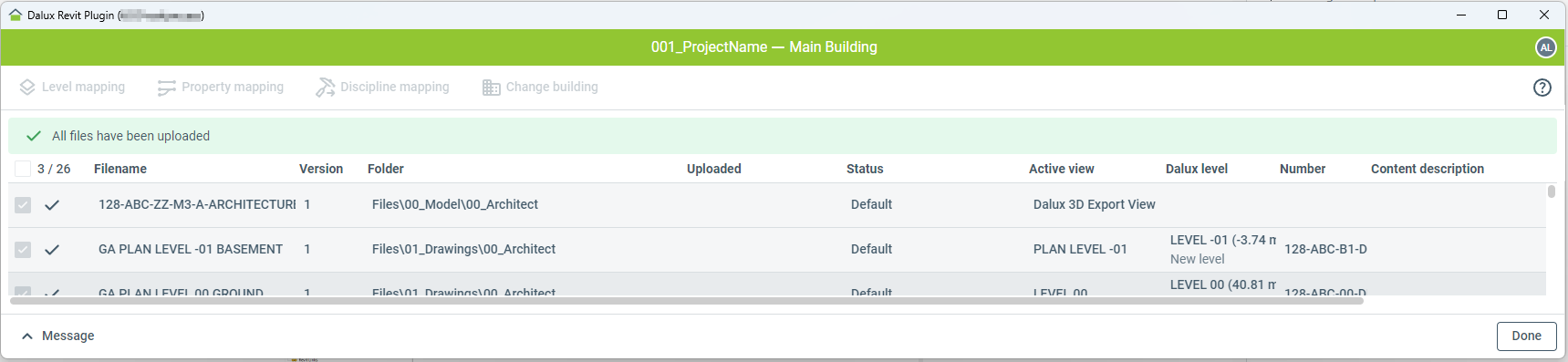

Po nahrání všech souborů uvidíte výsledek se zaškrtnutím u každého úspěšně nahraného souboru.

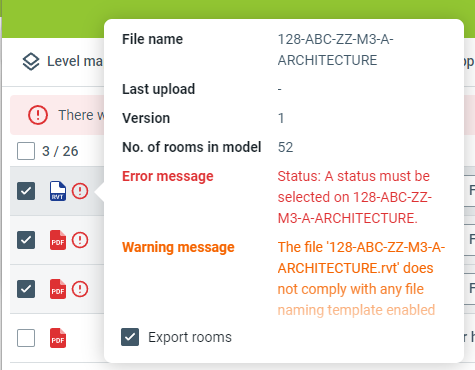

Pokud některé ze souborů nebyly nahrány, vpravo od každého se zobrazí červená ikona informace; najeďte myší na ikonu a zjistěte důvod.
Poznámka
Váš model bude nahrán do modulu Lokace jako daluxbim-soubor. Pokud je model ukládán primárně do Dalux Box, bude tam uložen také jako daluxbim-soubor.
Připojené modely Revit a soubory .dwg
Pokud jste do svého Revit projektu připojili další modely, nebudou pluginem Revit exportovány. Tyto připojené soubory nebudou nahrány do projektu, protože plugin načítá jen aktivní modely v Revitu.
Připojené .dwg soubory

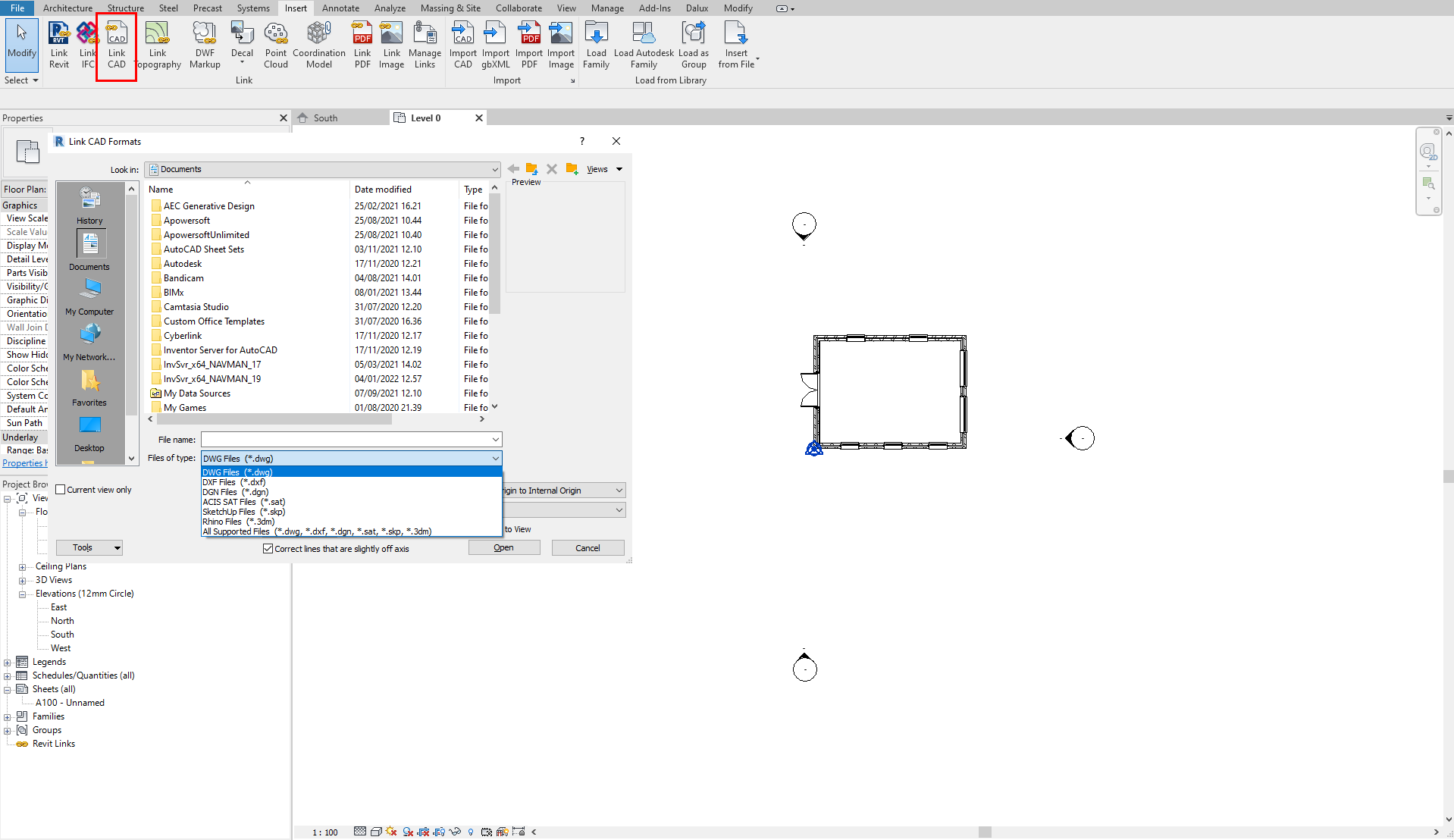

.dwg soubory načtené do modelu, který obsahuje 3D objekty, budou nahrány jako jeden jediný objekt:

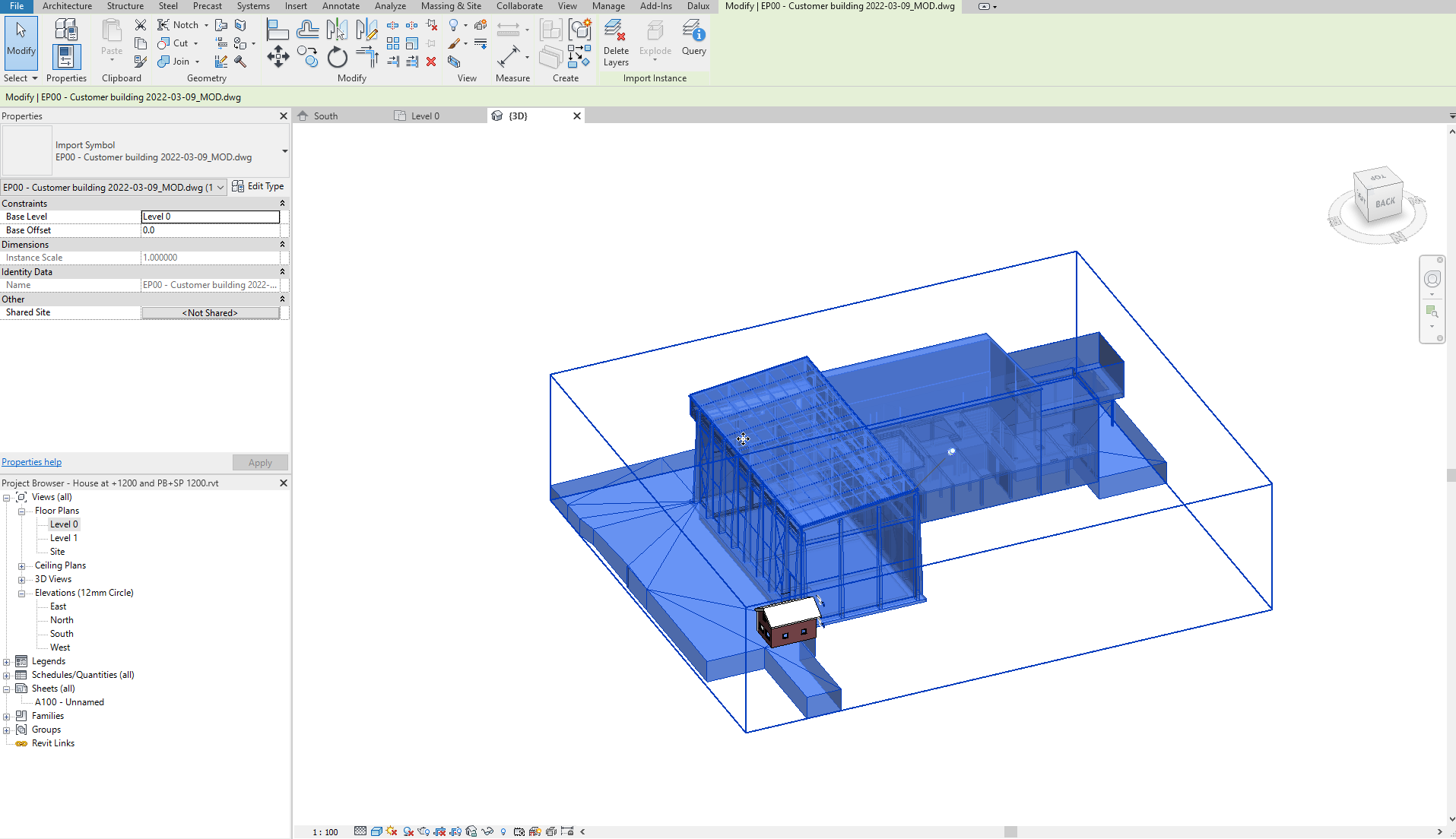

.dwg bude v Revitu vypadat takto (jeden velký objekt, který lze vybrat):

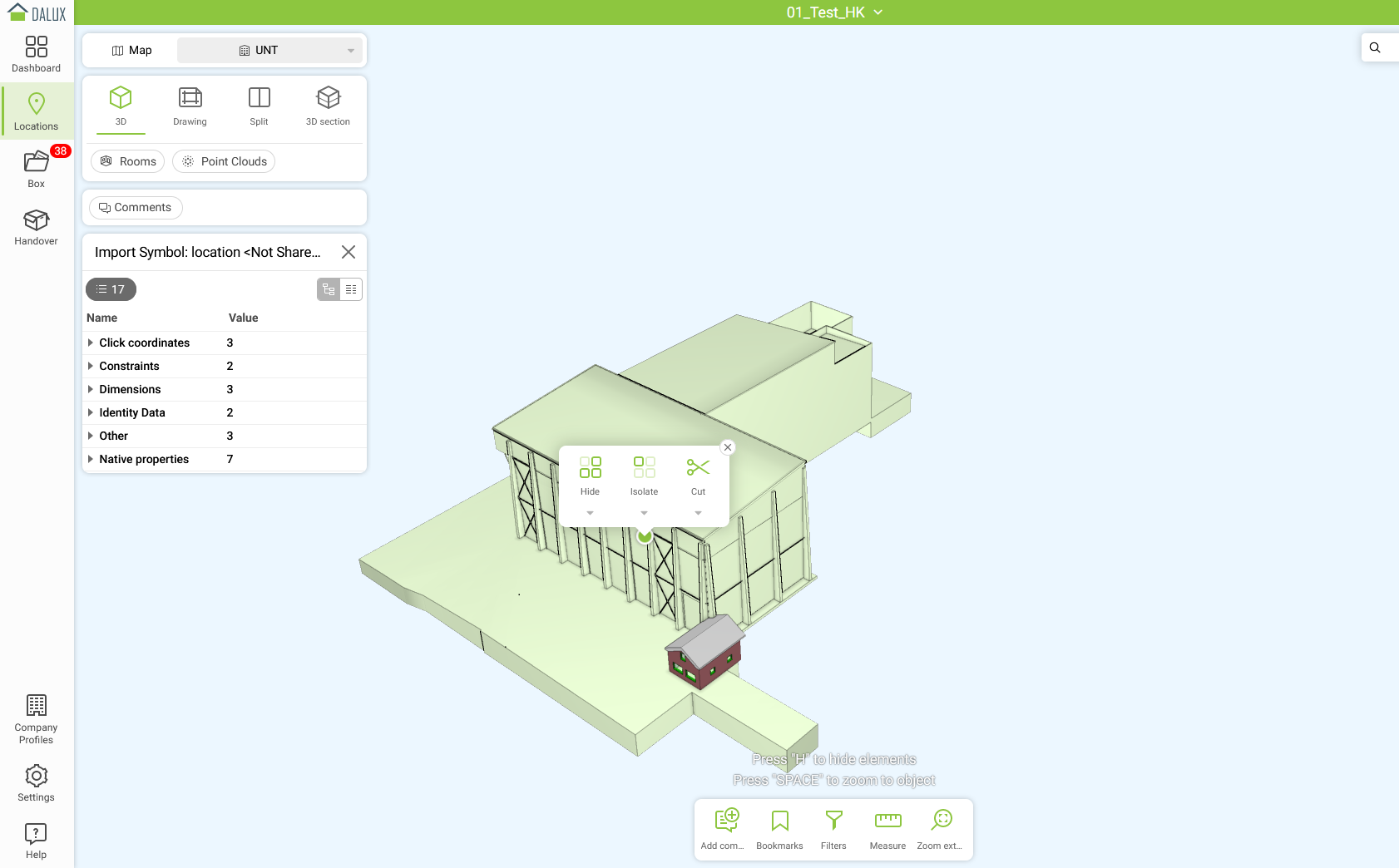

Stejným způsobem bude zobrazený i v Dalux projektu:
