Jak nahrát IFC modely a 2D výkresy

V tomto článku se dozvíte, jak do systému Dalux nahrát soubory modelu IFC a soubory 2D výkresů a jak mapovat výkresy na model IFC.

Video

Nahrání souborů modelu IFC/3D

Chcete-li do systému Dalux nahrát model IFC, přejděte na stránku

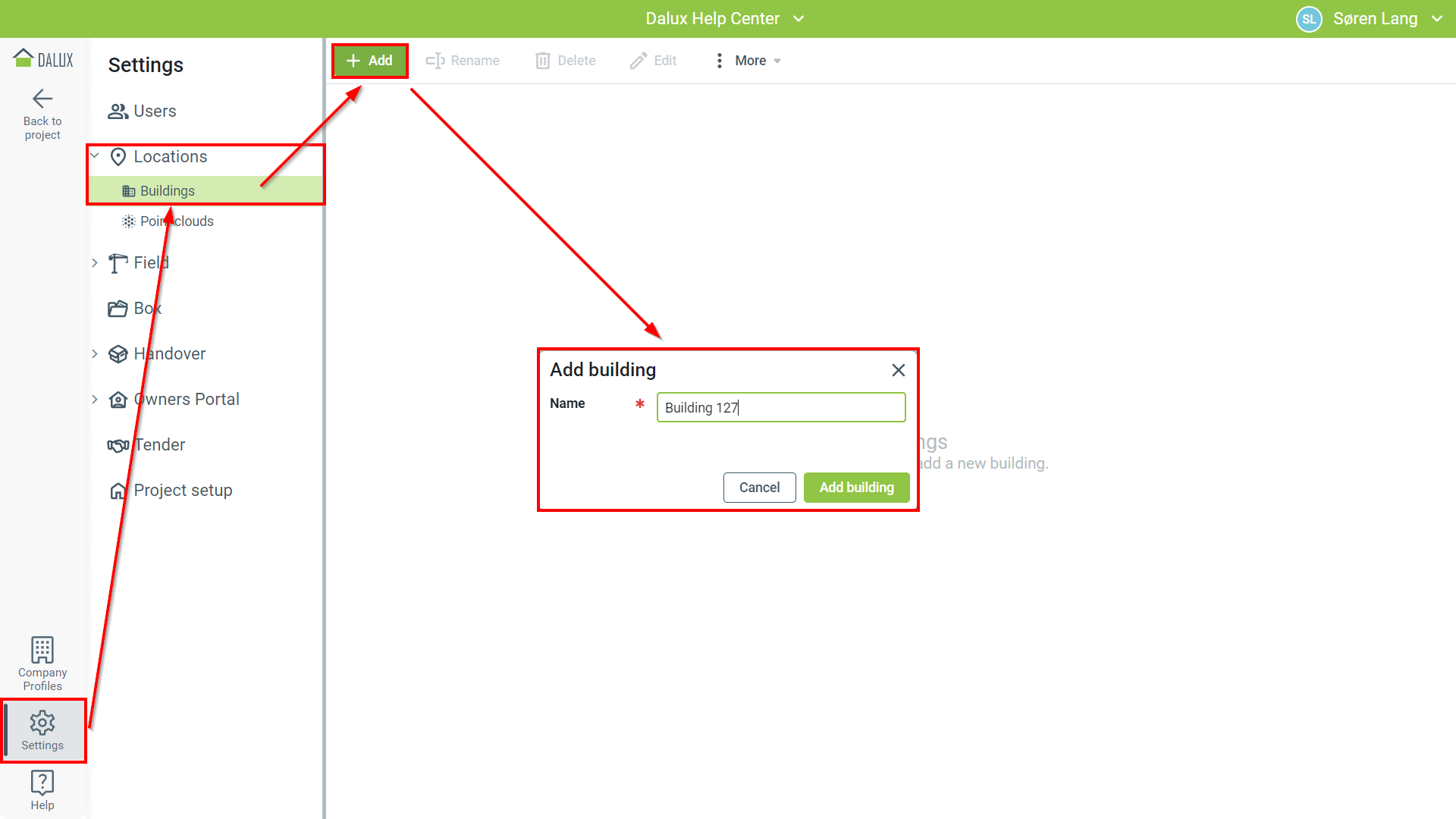

Nastavení Lokace Budovy Přidat Zadejte název budovy 'Přidat budovu':

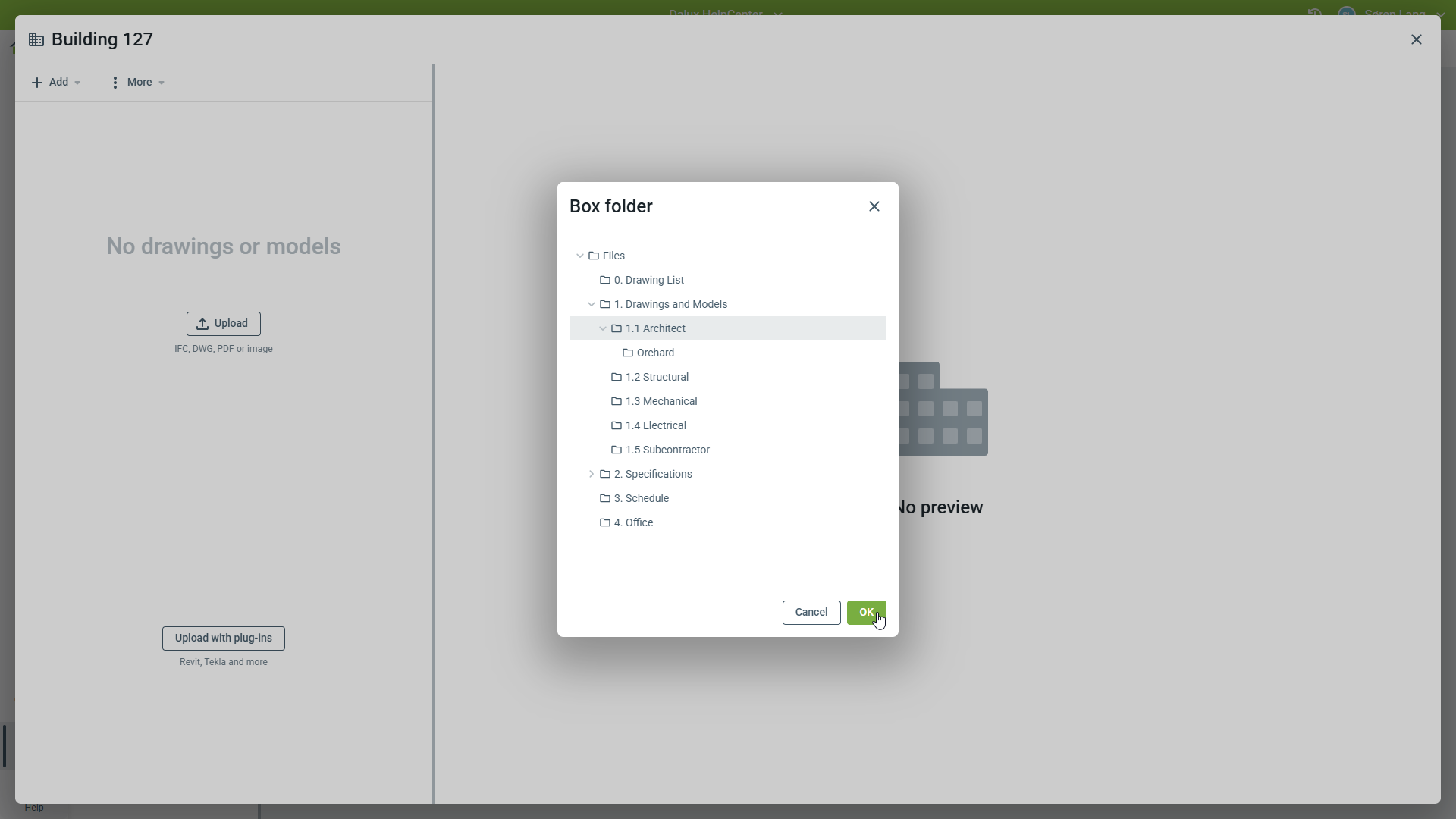

Pak klikněte na tlačítko 'Nahrát' a najděte soubory, které chcete nahrát. Pokud máte Box a složkovou strukturu, budete vyzváni k výběru složky, do které mají být soubory nahrány. Toto lze případně změnit později.

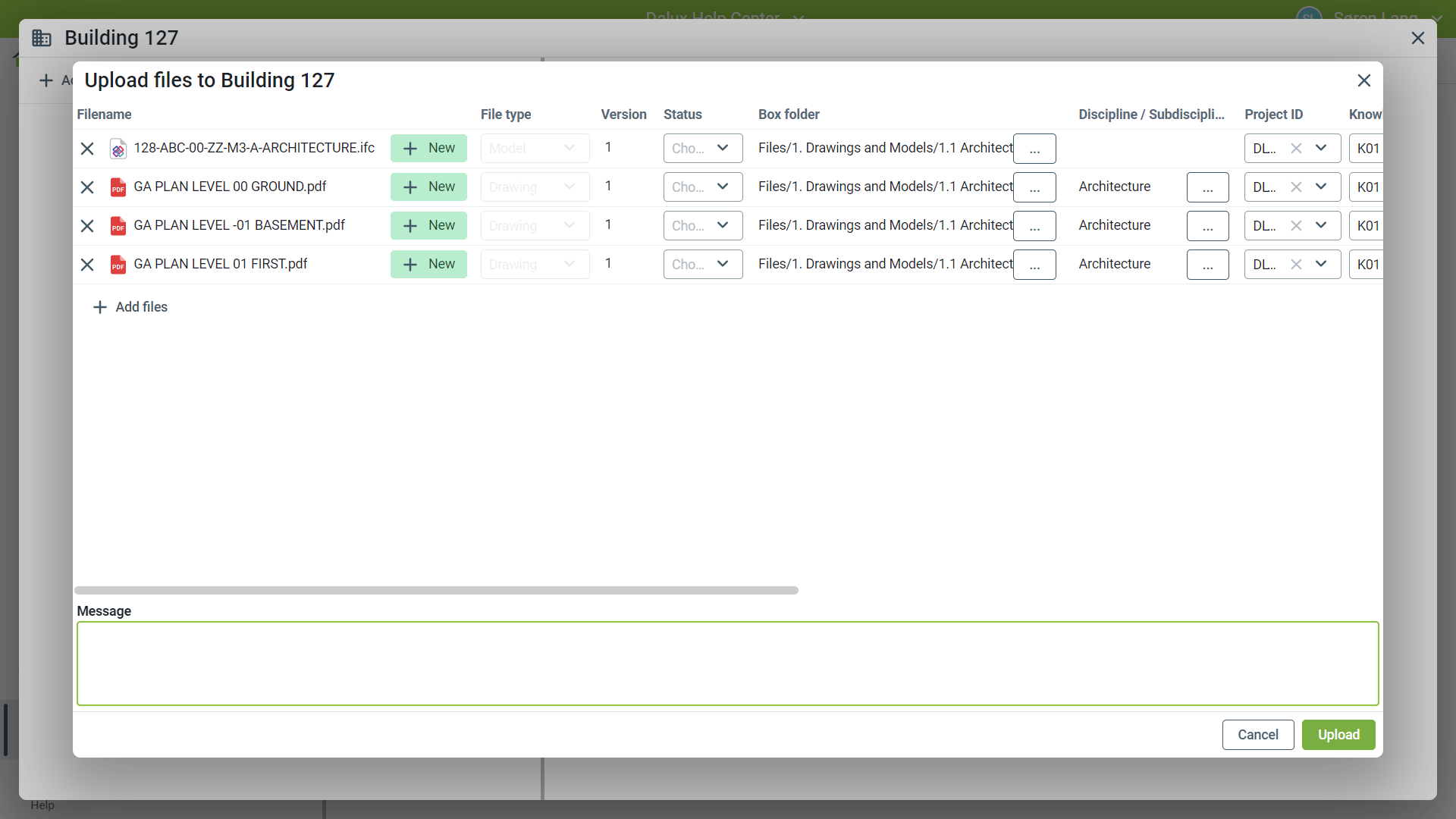

V závislosti na vašem nastavení projektu máte různé možnosti při nahrávání. Můžete nastavit disciplíny, přidat metadata a nastavit stav souboru. Na závěr klikněte na 'Nahrát' pro nahrání a zpracování souborů.

Zobrazit osnovu modelu

Pokud model zahrnuje osnovu, můžete ji zobrazit v automatických výkresech úrovní a při vytváření řezů modelem.

V nastavení budovy vyberte soubor, který obsahuje osnovy, které chcete zobrazit.

Přejděte na:

Nastavení LokaceBudovy

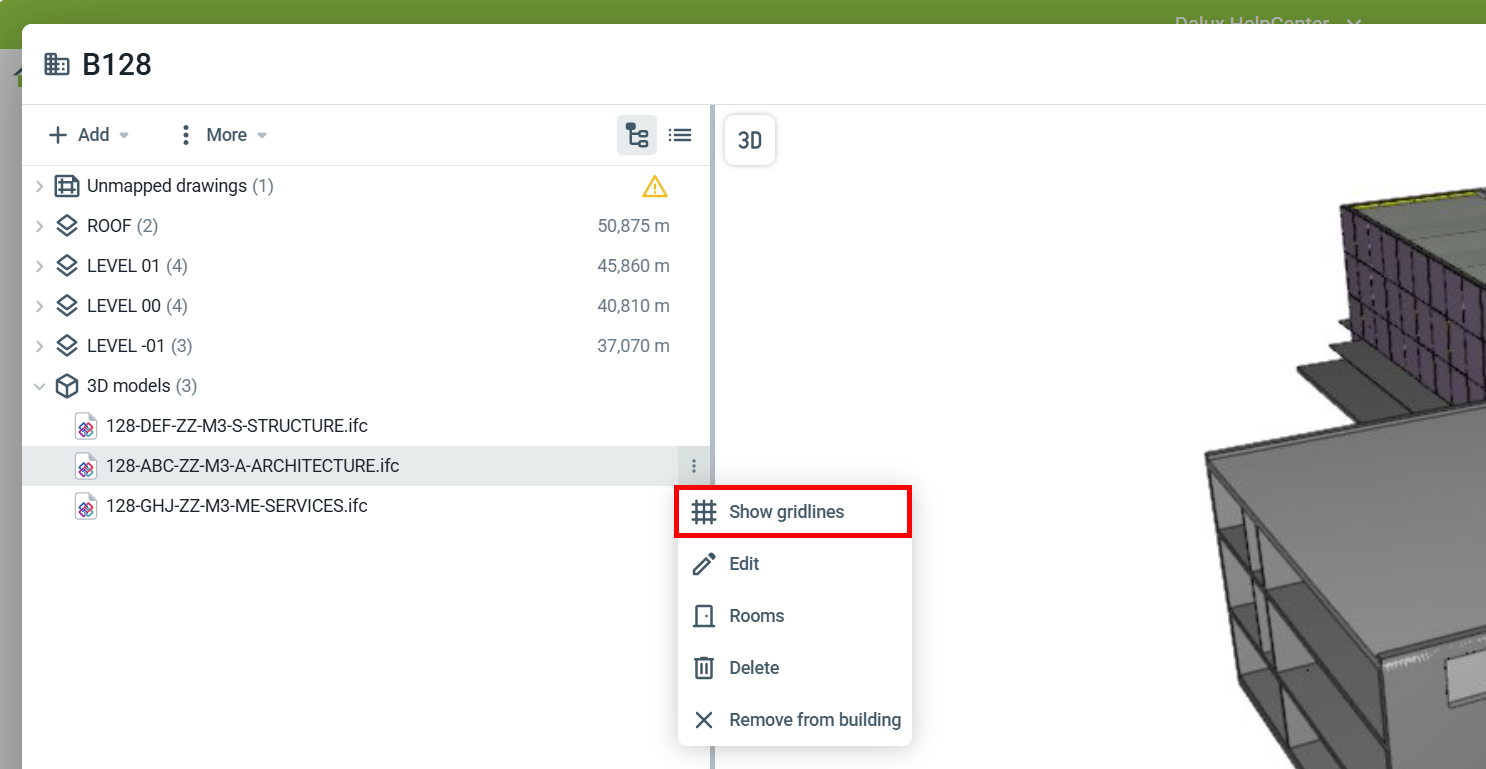

a vyberte, který modelový soubor má být použit k zobrazení osnovy a klikněte na Zobrazit osnovy.

Budova bude znovu zpracována, aby se změny projevily i pro ostatní uživatele.

Zkontrolujte, zda model obsahuje osnovy:

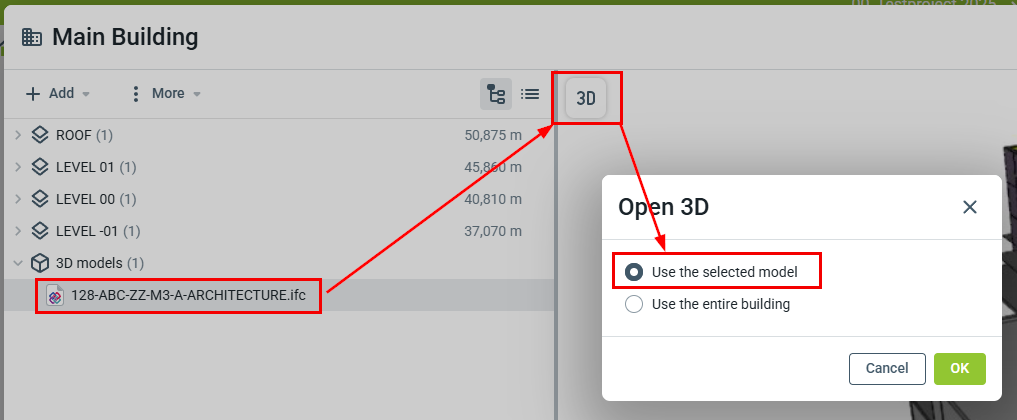

Vyberte model'Použít vybraný model''OK'

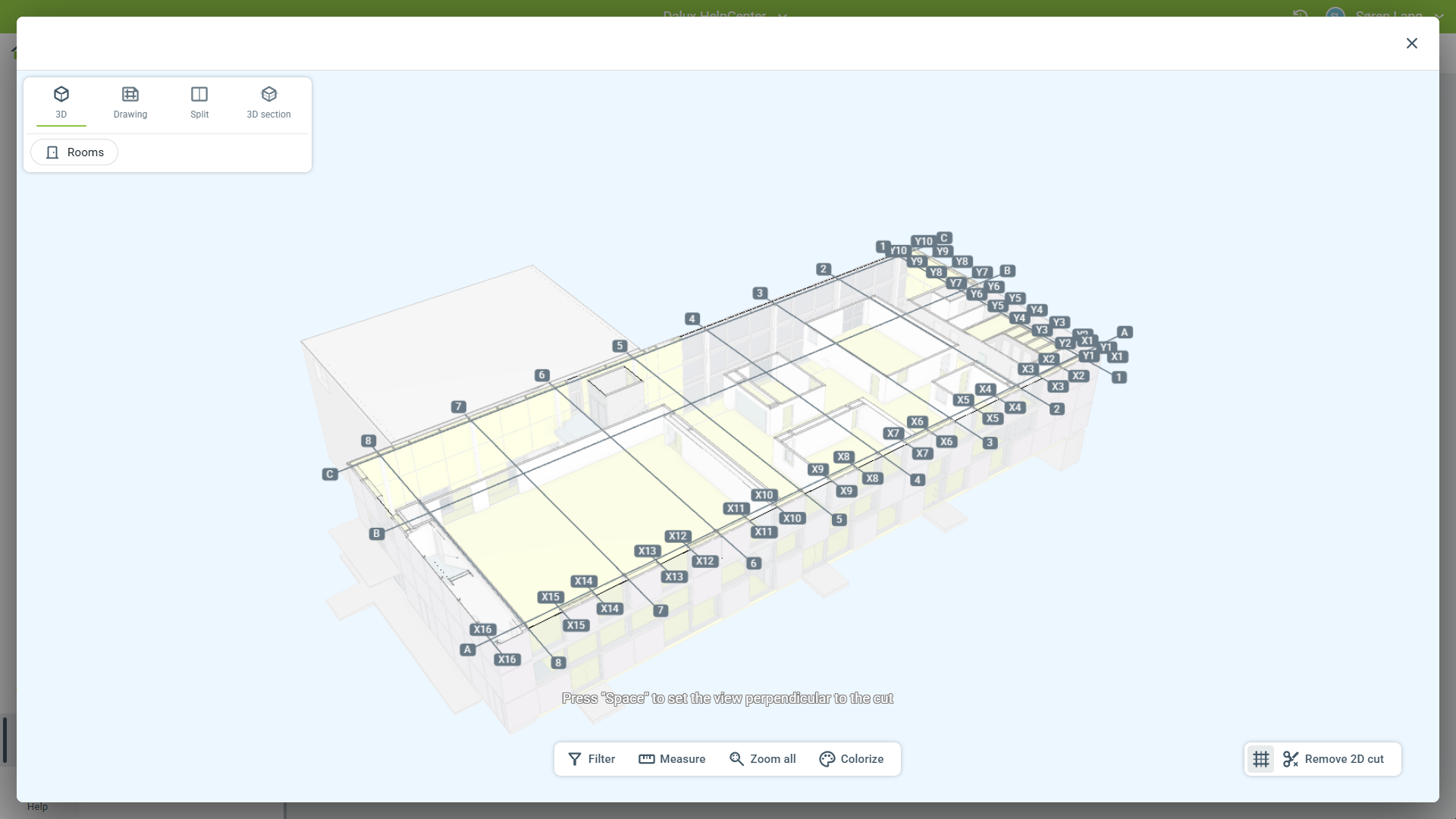

Pokud model obsahuje osnovy, zobrazí se při provádění řezu 2D.

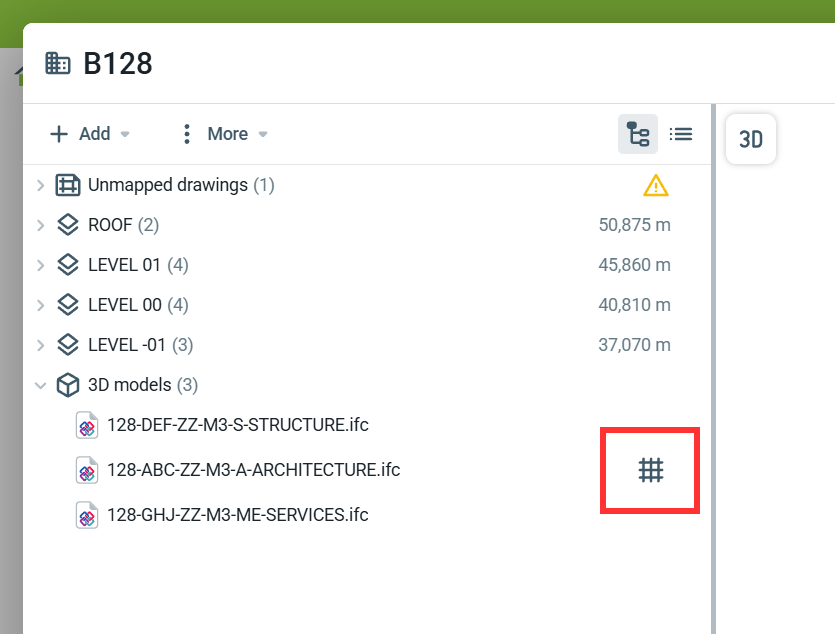

Model, který se používá k zobrazení osnovy, je označen v nastavení lokací . Nyní lze osnovy zobrazit v Řezu 2D a na automatických výkresech.

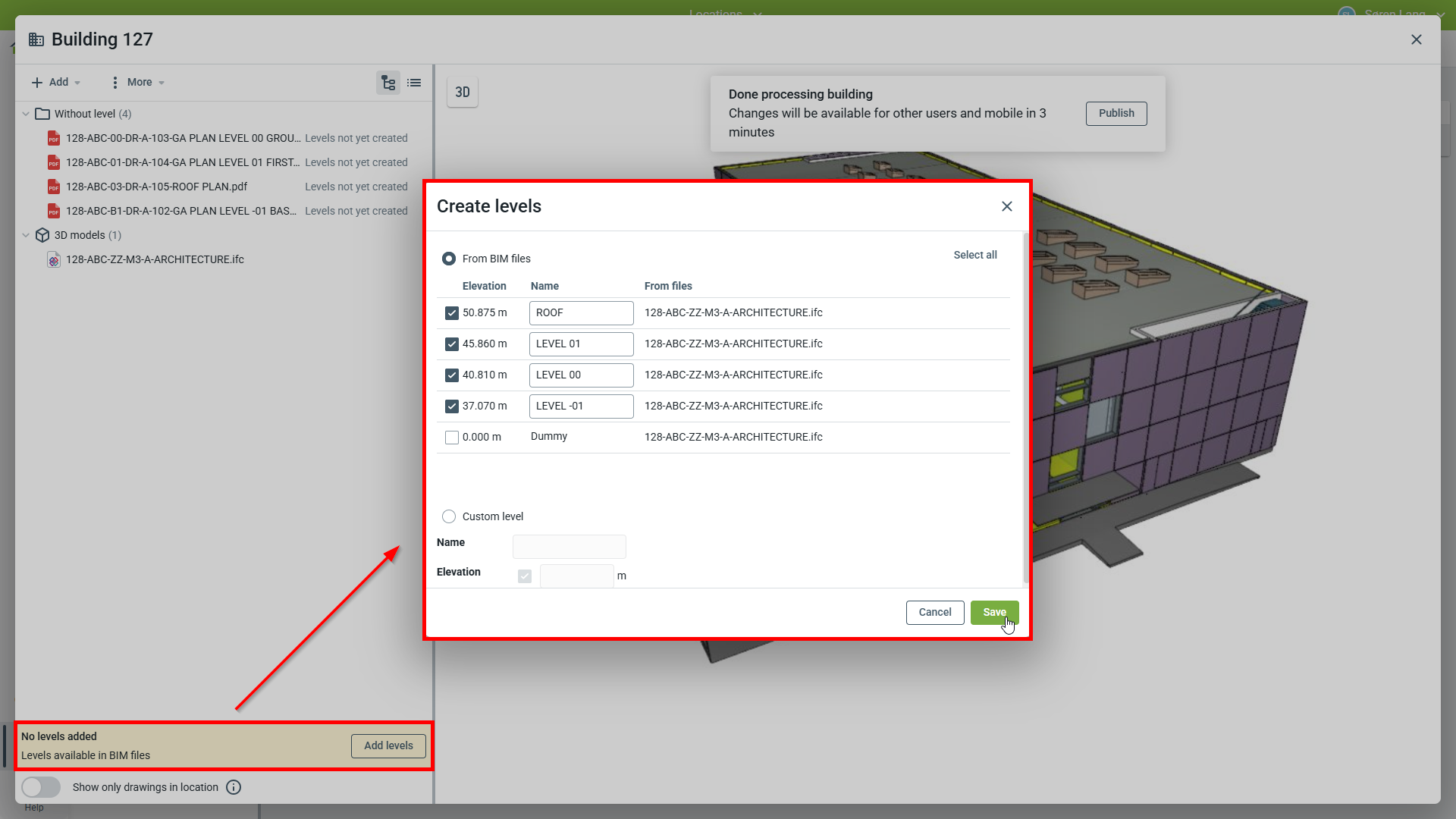

Přidání úrovní do budovy

Po nahrání souboru IFC vytvořte nebo importujte do budovy jednotlivá podlaží.

Buď klikněte na Přidat Úroveň nebo 'Přidat úrovně' ve žlutém banneru.

Při přidávání úrovní můžete:

1. Zvolit, zda chcete přidat úrovně z modelu, protože Dalux dokáže číst úrovně přímo z modelu
2. Přidat uživatelsky definované úrovně

Doporučuje se používat úrovně z BIM modelu. Pro ty ale nemůžete změnit nadmořskou výšku v Daluxu

Přidané úrovně se pak zobrazí v levé části okna. Ve výchozím nastavení použije Dalux automatický řez úrovně z BIM modelu.

Pokud jste nahráli také výkresy do budovy, mohou být nyní namapovány na jednotlivé úrovně.

Přiřazení a mapování 2D výkresů k úrovním

S úrovněmi přidanými do modelu mohou být nyní výkresy nahrané do budovy namapovány.

Pokud jste ještě nenahráli výkresy do budovy, můžete tak učinit pomocí:

Přidat Z vašeho počítače/Z Boxu.

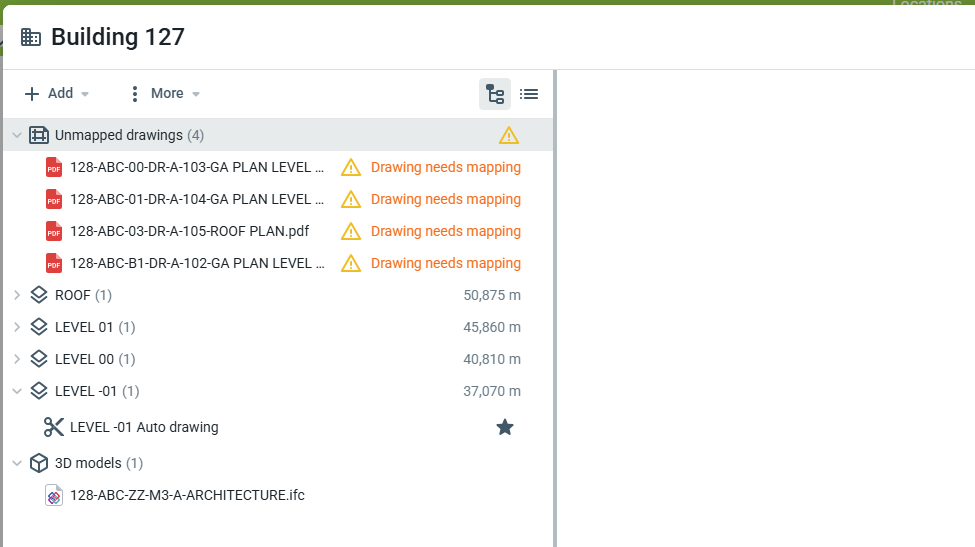

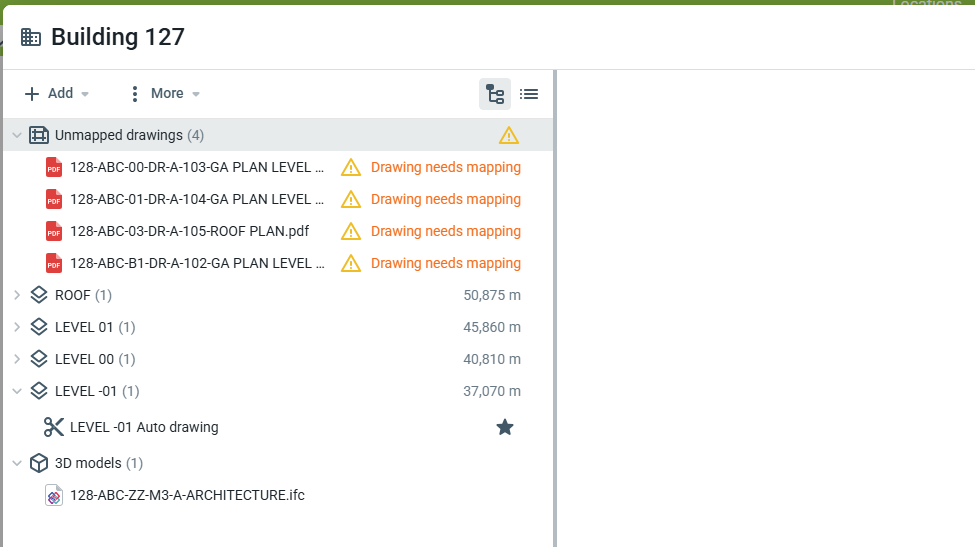

Vaše 2D výkresové soubory budou nyní nahrány do Daluxu, ale pro správné použití je třeba je namapovat do výškových úrovní. Nenamapované výkresy najdete ve vlastní složce:

Mapování výkresů do výškových úrovní

Po nahrání výkresů do systému Dalux přiřaďte výkresy do příslušných úrovní buď pomocí:

1. Přetahování výkresů na příslušné úrovně

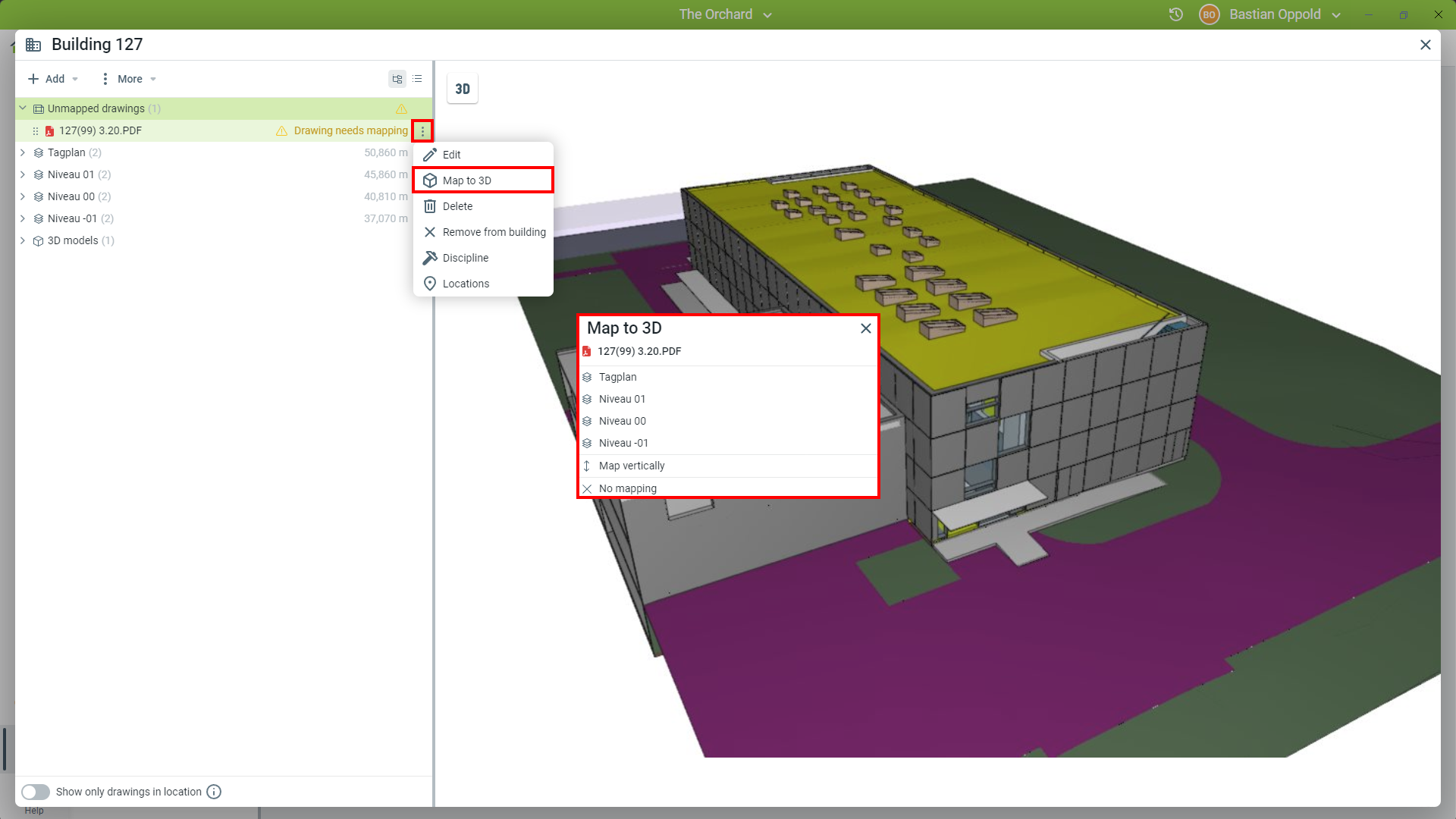

2. Kliknutím na vpravo od výkresu Mapovat do 3D

Otevře se nové okno, ve kterém je třeba namapovat výkres ve zvolené výškové úrovni.

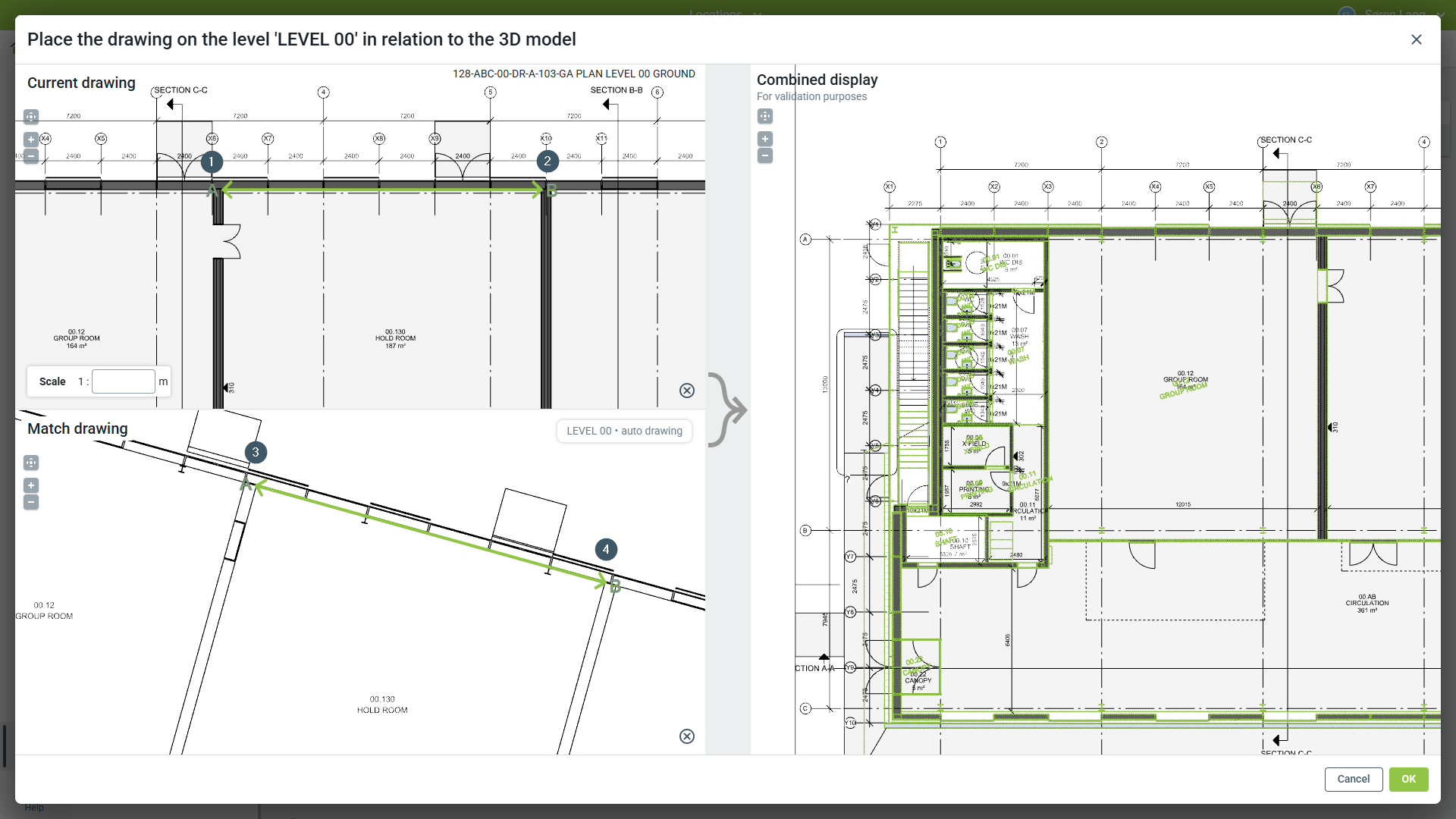

Chcete-li výkres namapovat, musíte vybrat referenční body A a B na výkrese a poté vybrat stejný bod A a bod B v horizontálním řezu modelem tak, aby se shodovaly.

Kombinované zobrazení napravo od okna ukazuje, jak přesné jsou aktuální referenční body.

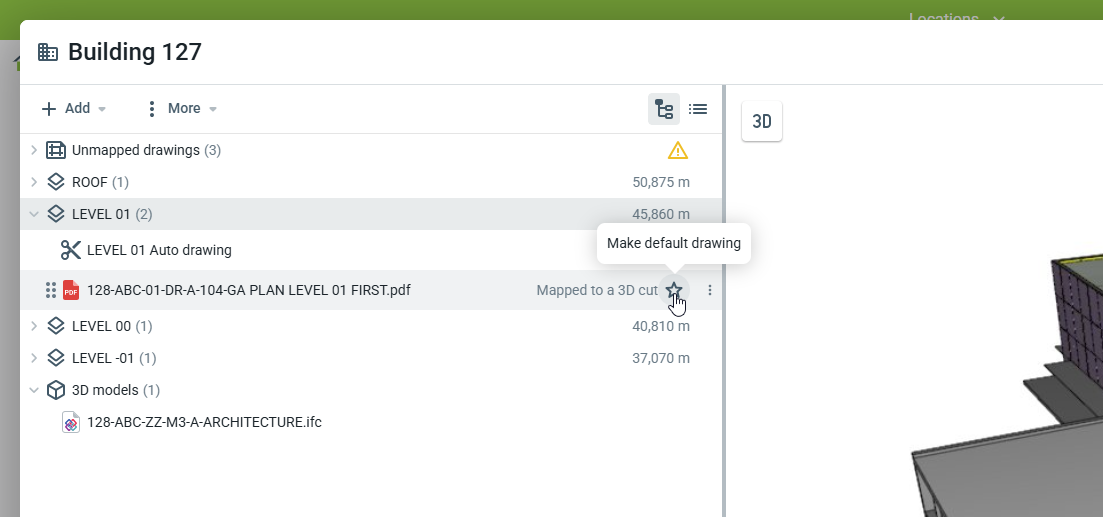

Svůj nově mapovaný výkres můžete také nastavit jako výchozí. Nastavení výkresu jako výchozí způsobí, že výkres bude zobrazený při výběru dané úrovně.

Mapování výkresů řezu do modelu

Dalux vám také umožňuje přidávat řezy, nebo pohledy do vašeho modelu. Podobně jako přidávání výkresů do výškové úrovně podlaží, vyberte výkres a klikněte na

napravo od výkresu  Mapovat do 3D Mapovat svisle

Svislé mapování se skládá ze tří kroků:

1. Umístit výkres ve správné orientaci
2. Namapovat výkresu na model
3. Případně upravit

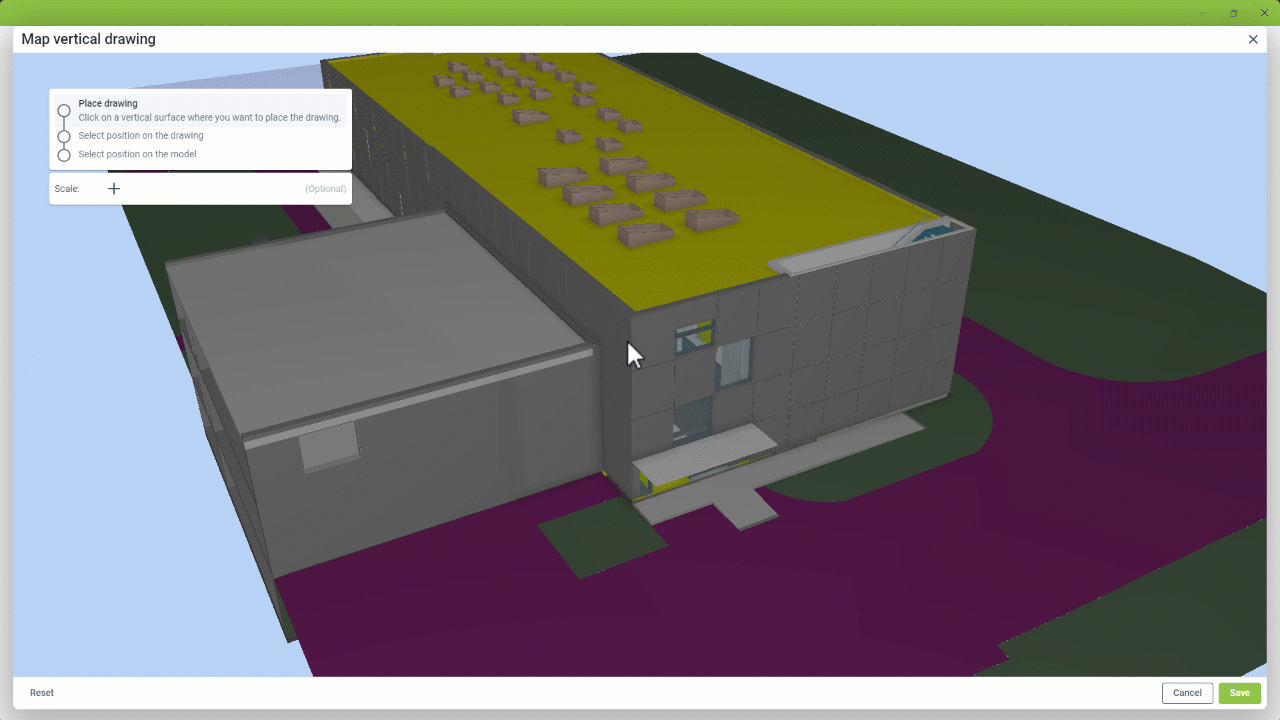

Nejprve vyberte svislou plochu, ve které chcete umístit výkres. Vyberte Umístěte výkres, až budete spokojeni.

Mapování výkresu na model, výběrem buď

• 2 referenčními body na výkrese, poté 2 referenčními body v modelu, nebo
• výběrem 1 referenčního bodu na výkrese a v modelu, pokud jste přidali měřítko.

Pro úpravu umístění výkresu použijte k přesunutí, a to při zachování orientace a měřítka. Toto nastavení vám může pomoci umístit řez přesně tam, kde byl vytvořen.
