Jak používat mapy v InfraField na desktopu

Tento článek popisuje, jak se orientovat v zobrazení mapy v rámci Lokací pomocí desktopové aplikace.

Zahrnuje funkce oblastí, objektů, mapových vrstev, dat GIS, souborů tras, zón, ortofotografií a výkresů, které se v projektech InfraField používají nejčastěji.

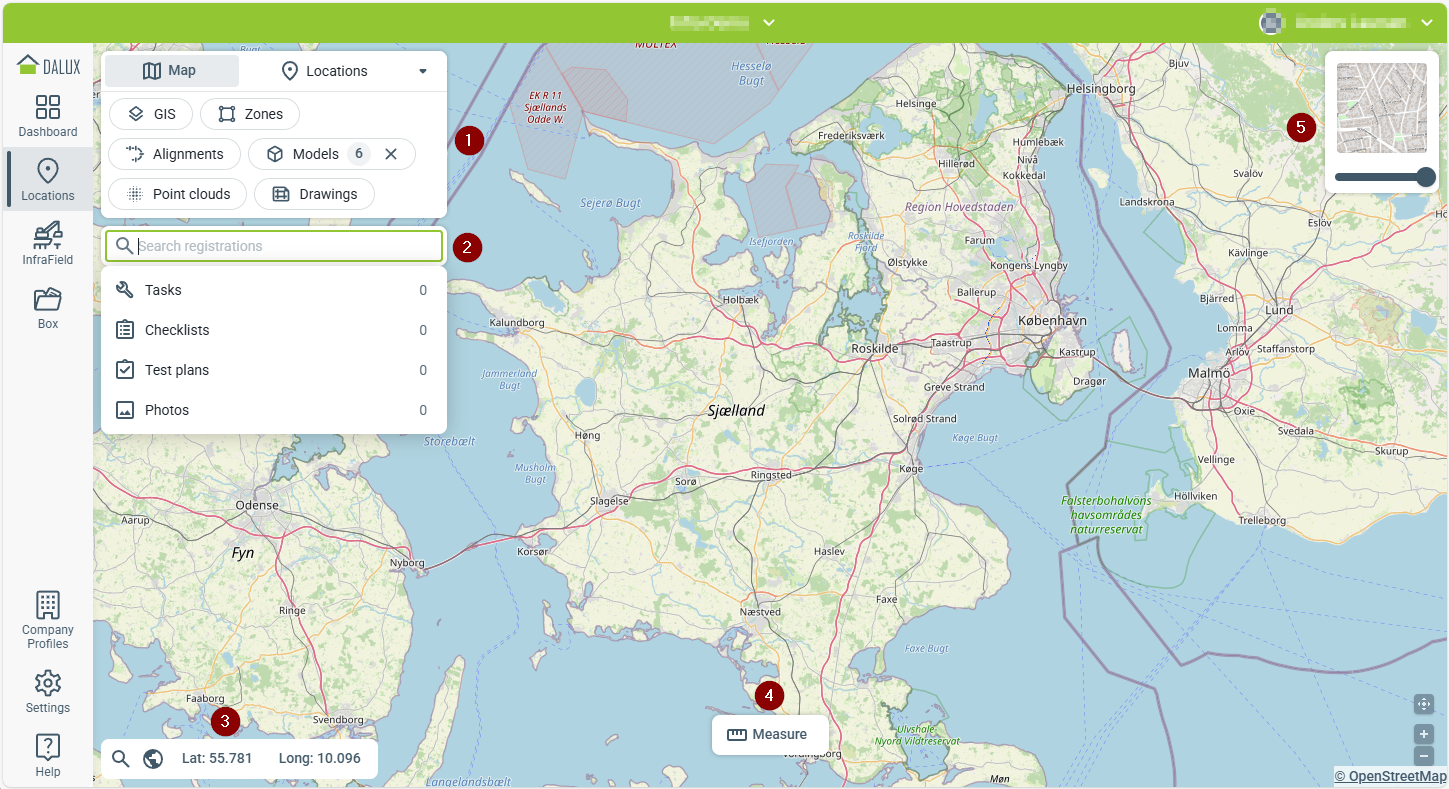

Přehled mapy

Přejděte na Lokace Mapa pro přístup k zobrazení mapy projektu.

Klíčové součásti zahrnují:

1. Menu mapy: Menu mapy je hlavním nástrojem pro změnu zobrazení a filtrování dat. Umožňuje přepínat mezi zobrazením mapy a zobrazením oblasti/budovy a řídit, které datové sady se zobrazují na mapě. Číslo v kruhu vedle názvu udává, kolik položek z filtru je vybráno a zobrazeno na mapě, a můžete kliknout na a odebrat tak všechna výběry z datové sady.
2. Vyhledávací lišta: Vyhledejte úkoly, formuláře a fotografie, ke kterým máte oprávnění.
3. Souřadnice kurzoru:  Jak pohybujete kurzorem kolem pohledu na mapu, souřadnice kurzoru se zobrazují zde. Klikněte na tyto souřadnice pro přepnutí z lokálních na globální souřadnice.
4. Nástrojová lišta: Jak měníte zobrazení, zde se zpřístupňují různé nástroje. S pomocí Měření můžete do aktuálního zobrazení přidávat lineární a plošná měření.
5. Mapové vrstvy: Odsud můžete změnit mapovou vrstvu a průhlednost. Klikněte na aktuálně vybranou vrstvu pro zobrazení dostupných možností. Standardní a satelitní vrstvy jsou vždy k dispozici, stejně jako jakékoli vlastní vrstvy přidané do projektu. Přejděte kurzorem nad mapovou vrstvu a pomocí posuvníku upravte její průhlednost.

2D data na mapě

Tato část popisuje, jak lze v zobrazení mapy zobrazovat a používat různé typy mapových dat – například soubory GIS, trasy, zóny, výkresy a ortofota.

GIS

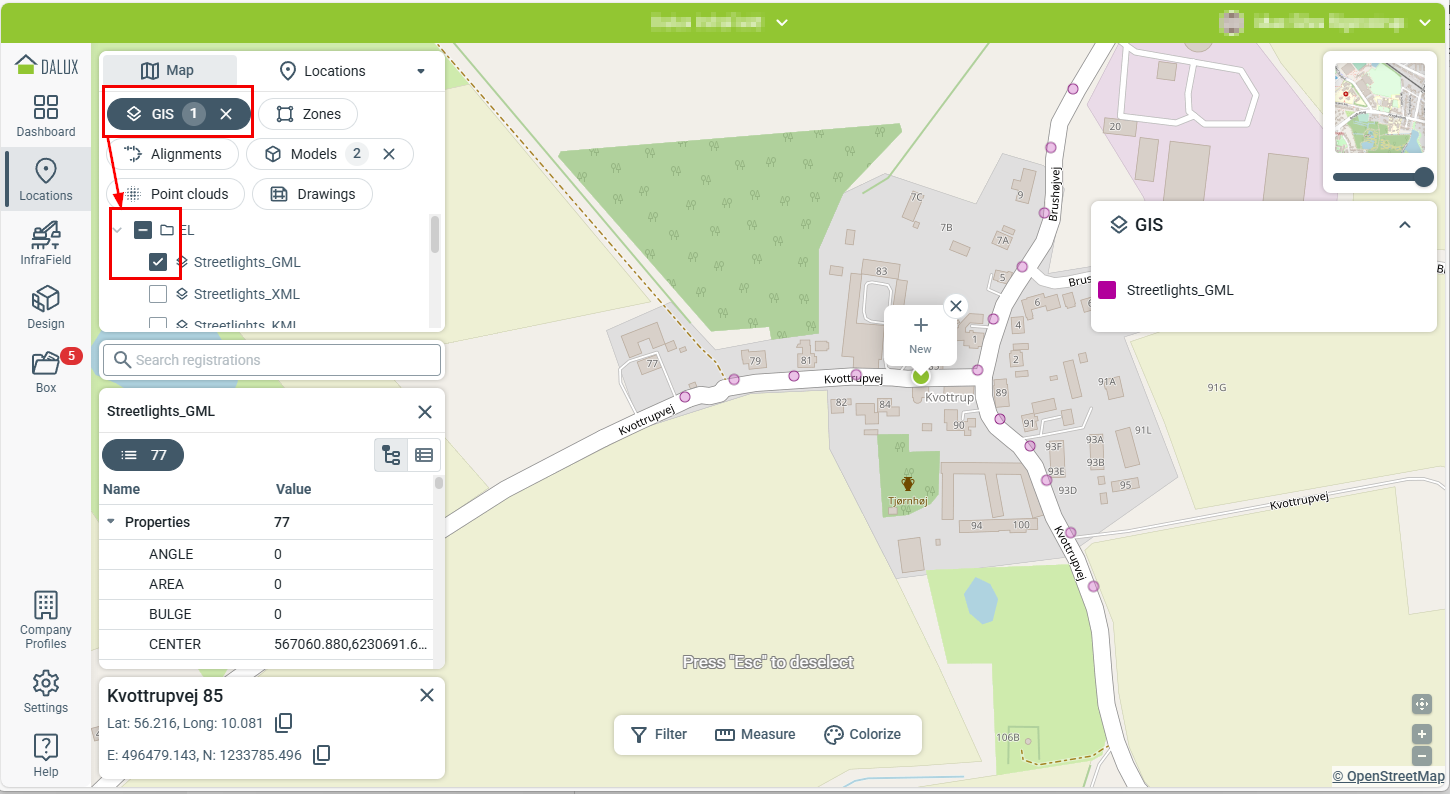

Data GIS (Geographic Information System) lze přidat do zobrazení mapy a komponenty z těchto souborů lze vybrat pro zobrazení vlastností (1). Vybrané GIS soubory se zobrazí jako vrstvy nad základní mapou a zobrazení mapy se přiblíží na společný rozsah všech vybraných souborů.

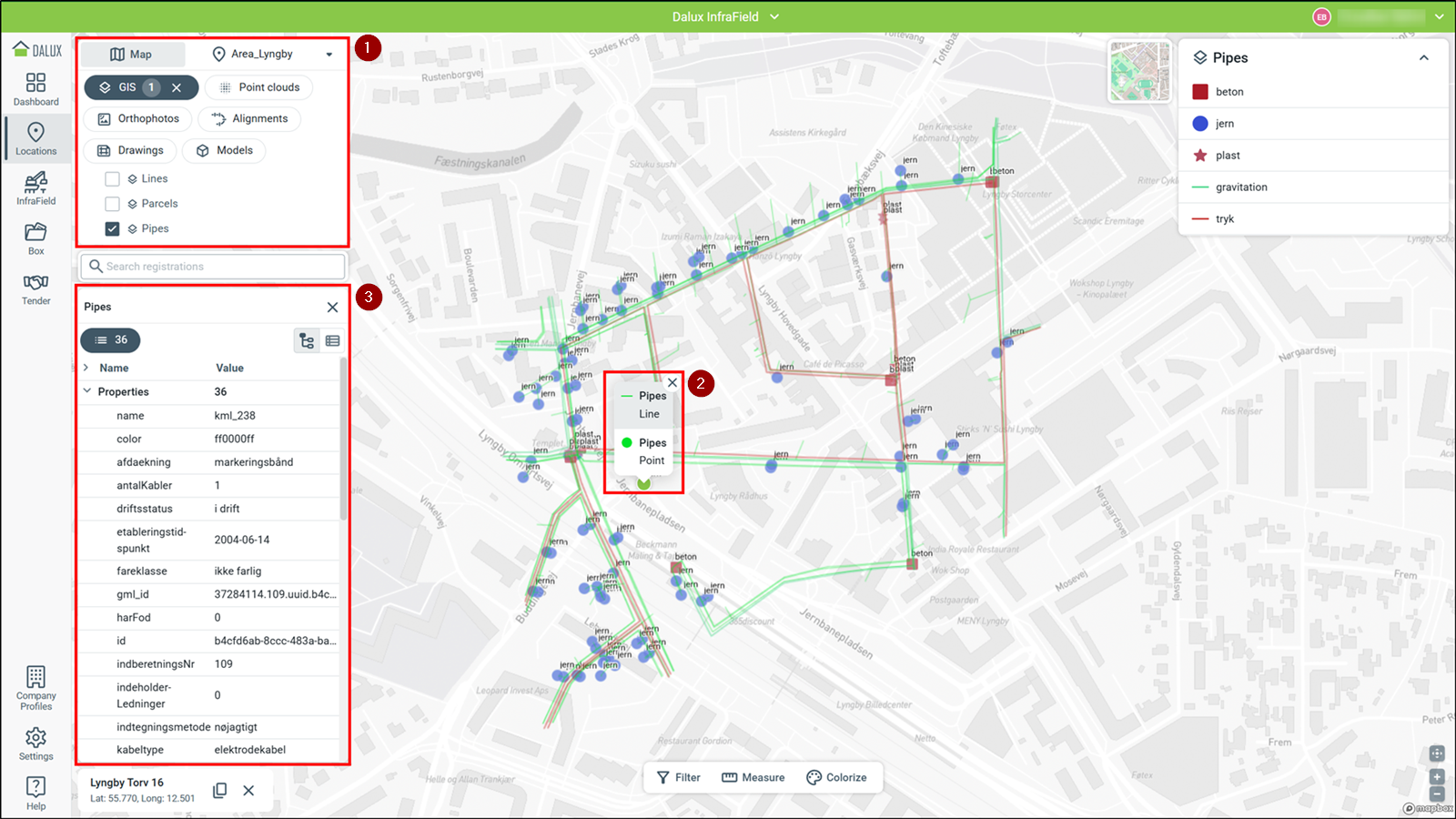

Kliknutím na jednotlivou komponentu na mapě (2) se její vlastnosti zobrazí pod mapovým menu (3).

Trasa

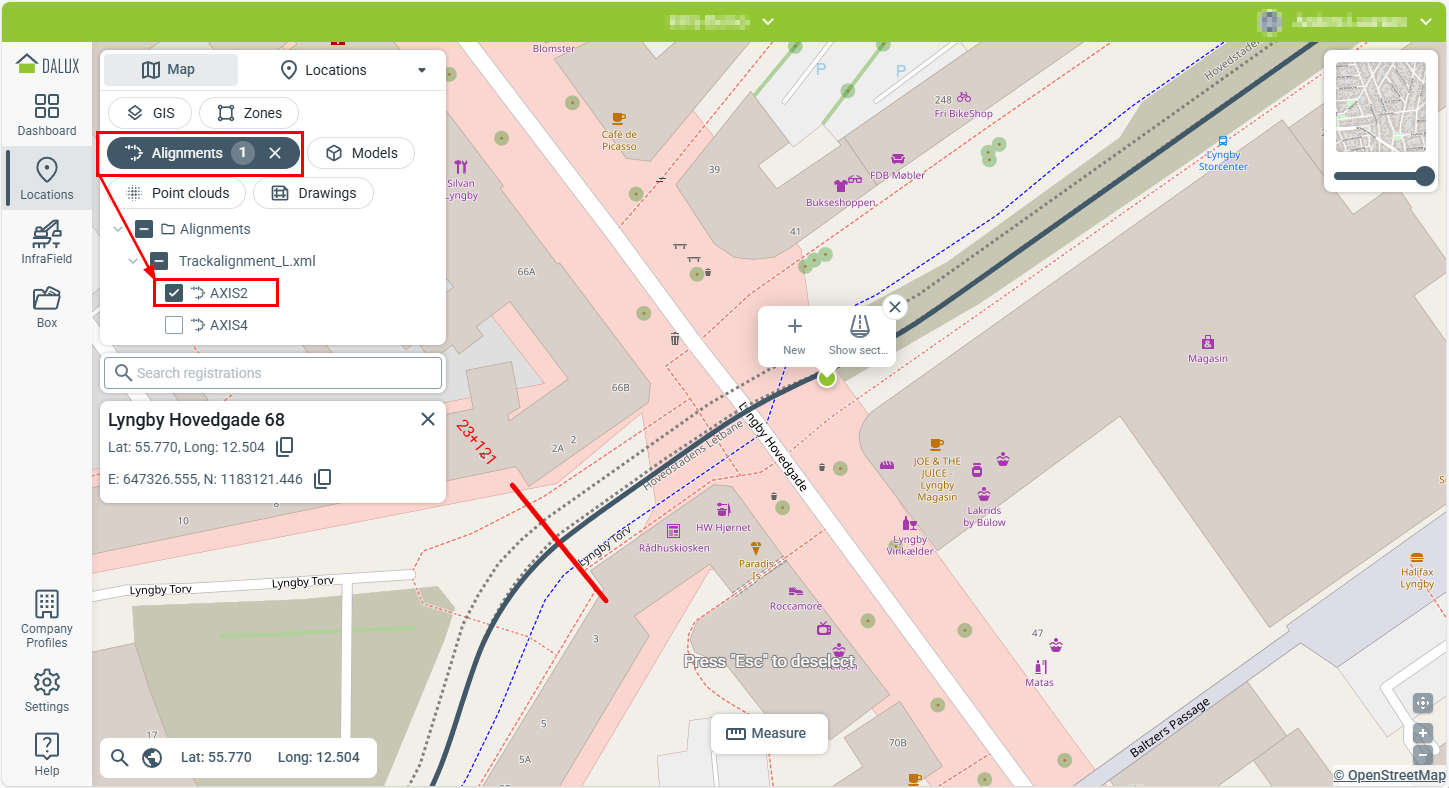

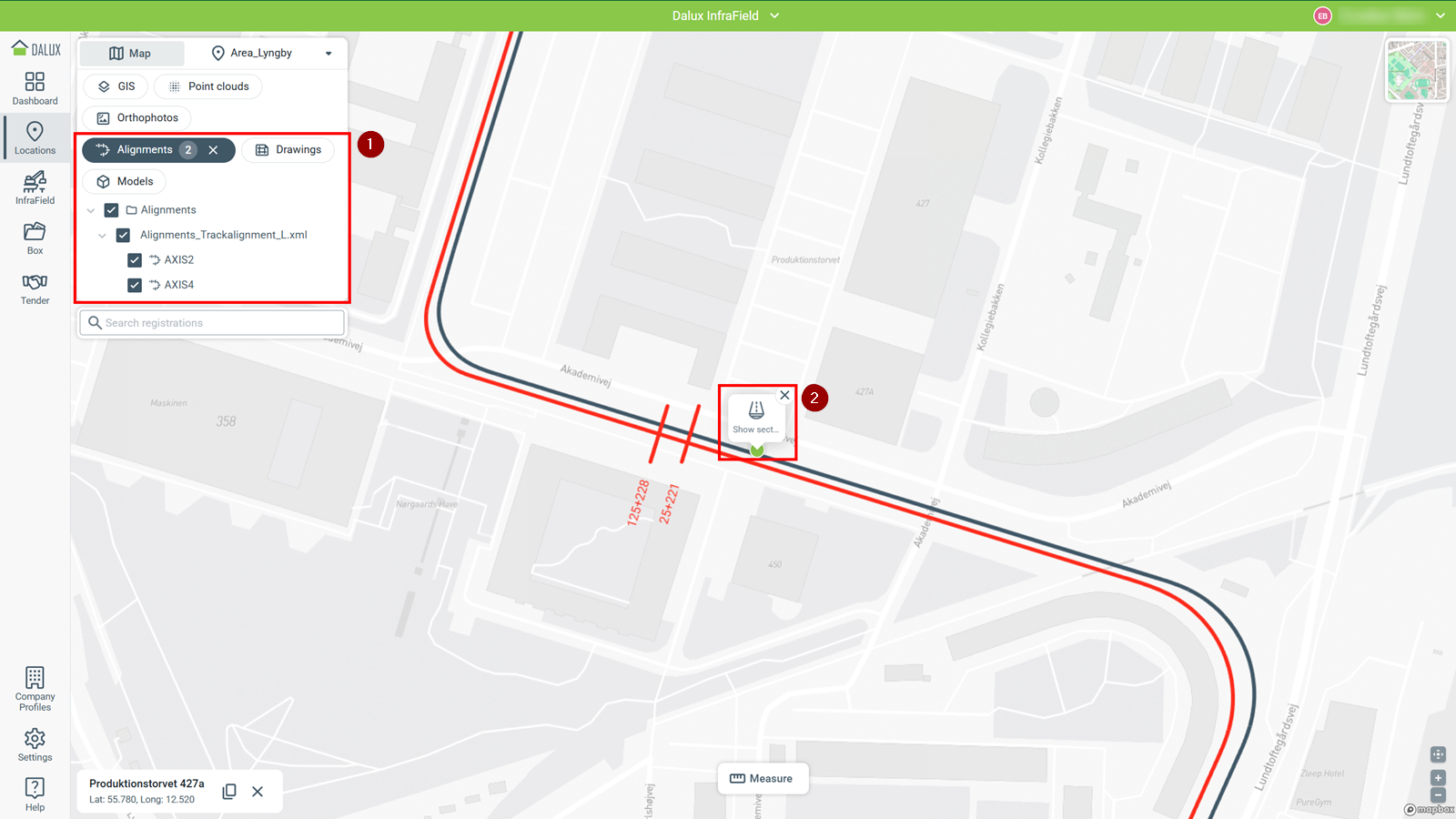

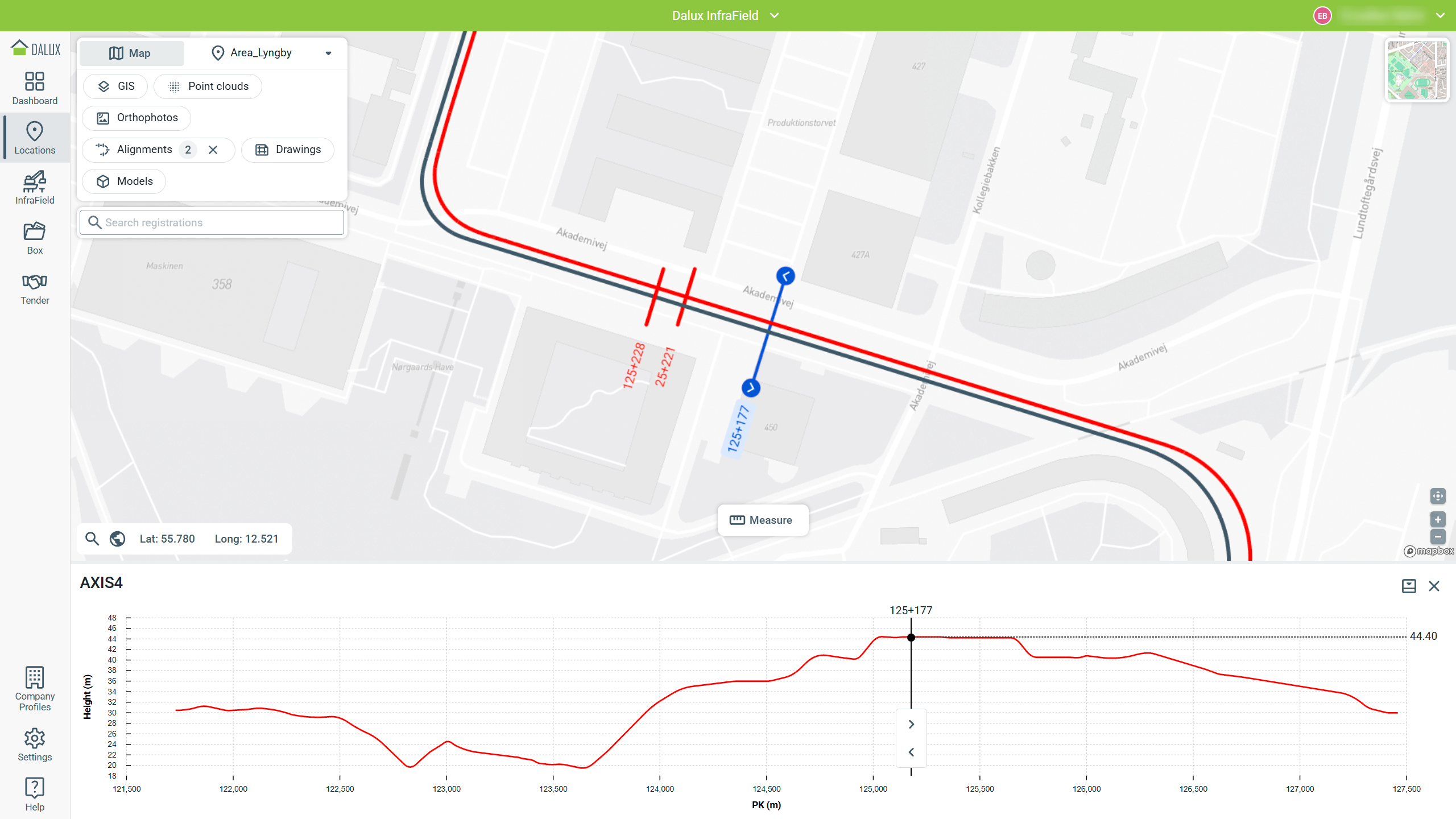

Každý soubor tras obsahuje jednu nebo více tras (1), které se na mapě zobrazují jako červené čáry. Když přejedete kurzorem přes trasu, ztmaví se, a po výběru bodu můžete kliknout na Zobrazit řez (2) pro otevření pohledu řezu.

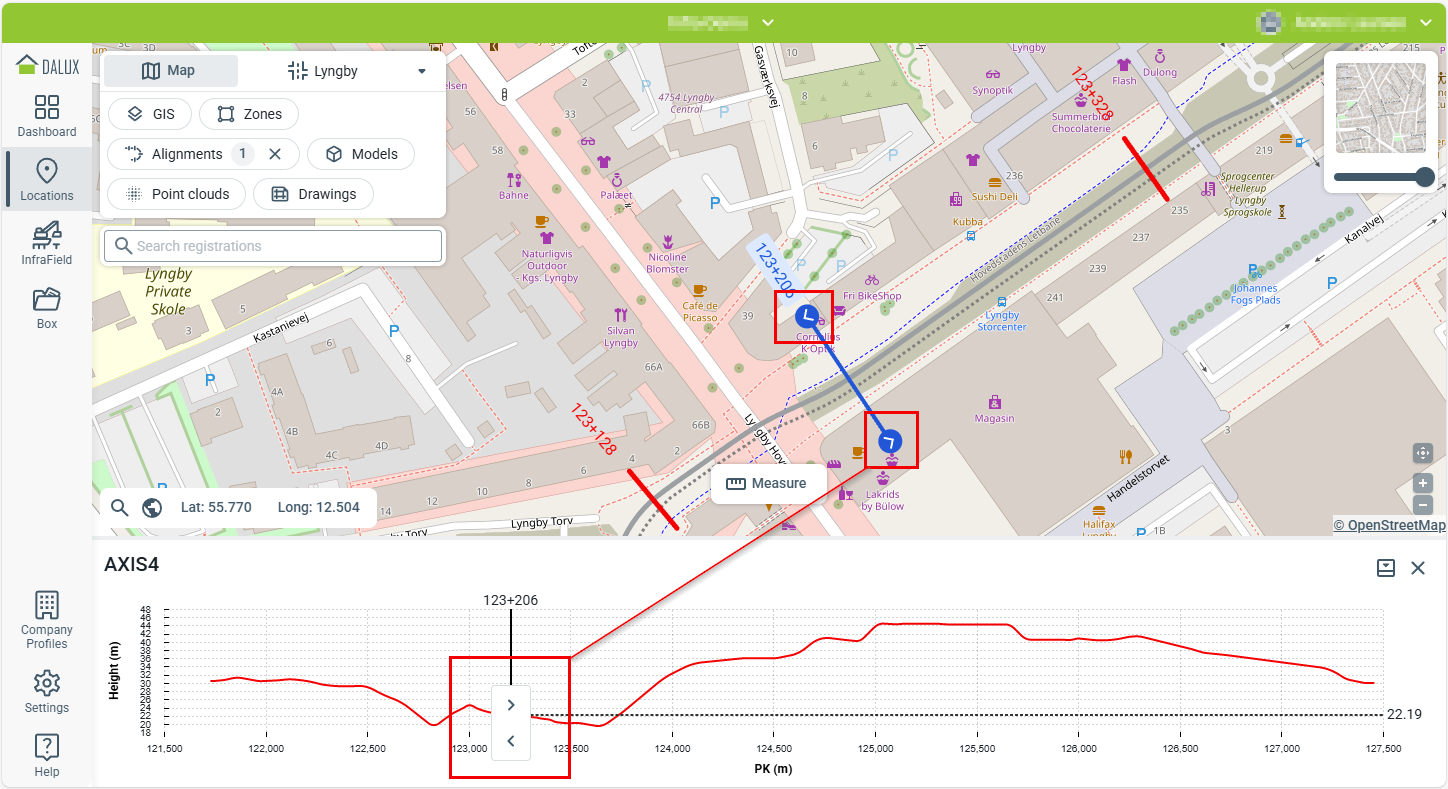

Graf pod oblastí mapy poskytuje informace o výškových měřeních podél trasy.

Můžete upravit zobrazovanou oblast grafu tažením šedé dělící čáry. Můžete také přiblížit nebo oddálit na ose x pomocí kolečka myši při najetí nad graf.

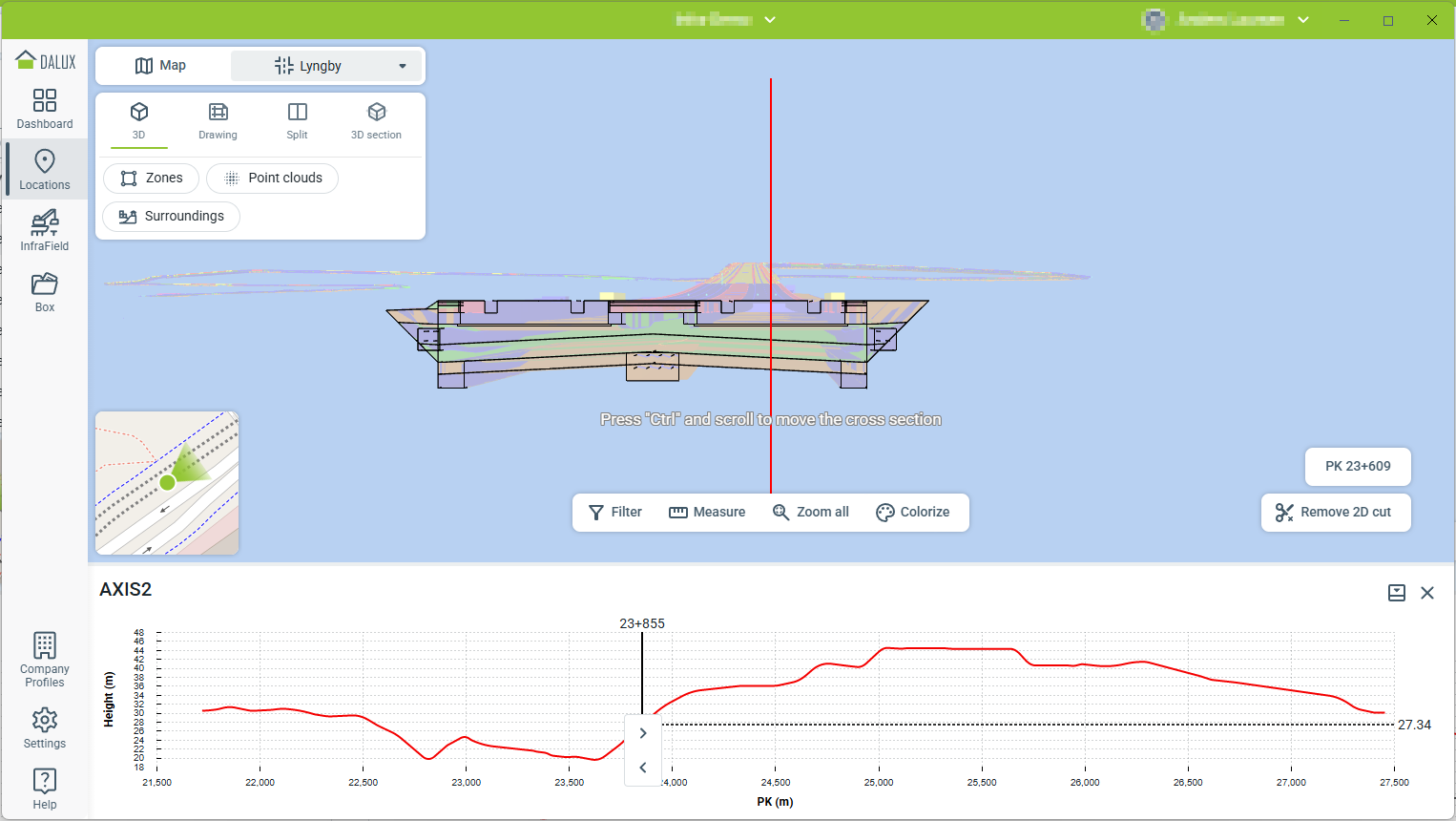

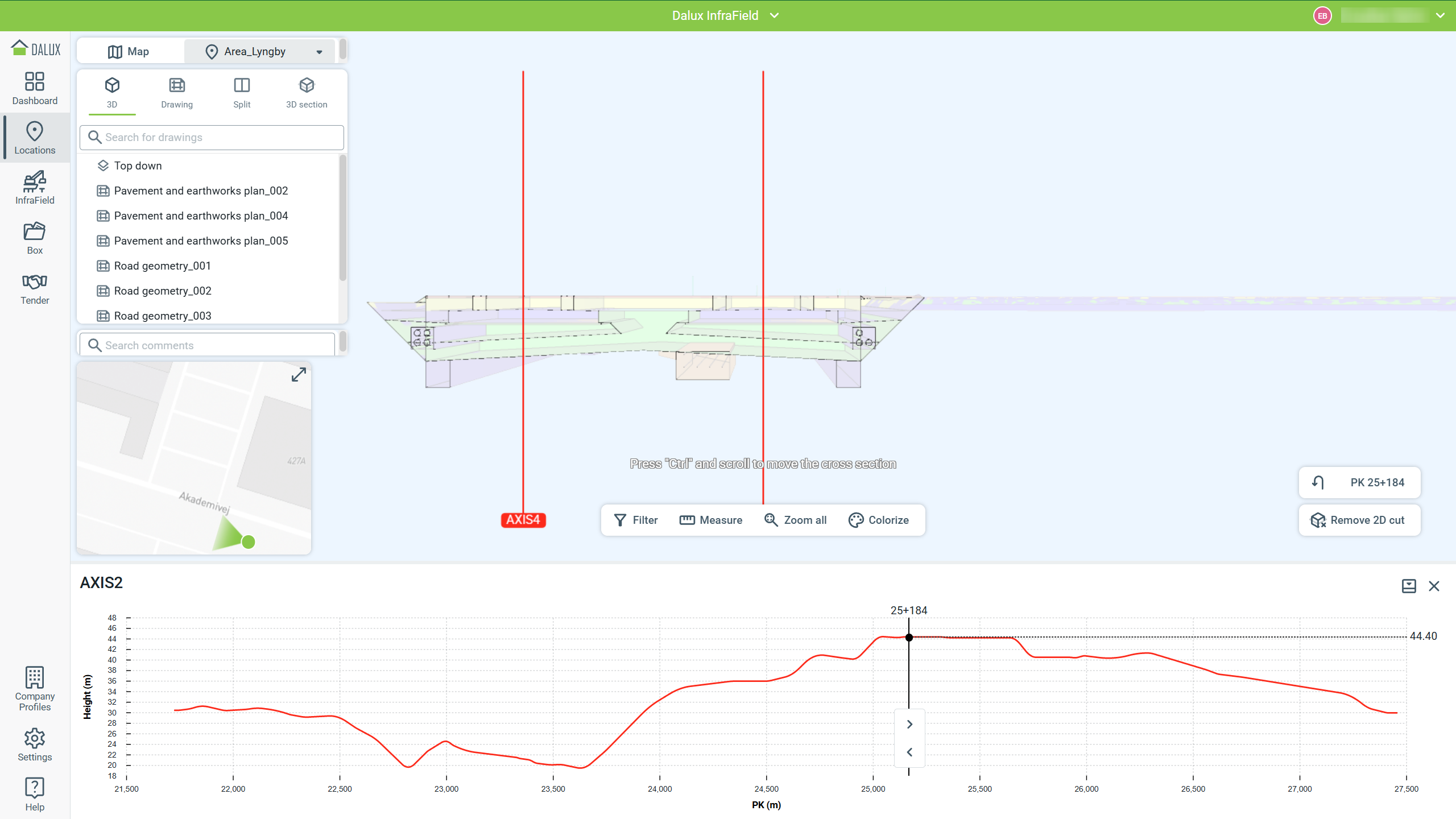

Klikněte na šipky vpřed nebo vzad na mapě nebo v grafu pro přechod na příčný řez této oblasti v 3D prohlížeči.

Procházejte trasu pomocí klávesy Ctrl + kolečko myši nebo zadáním číselných bodů (PK) v pravém sloupci.

Pro návrat do zobrazení mapy klikněte na Mapu.

Zóny

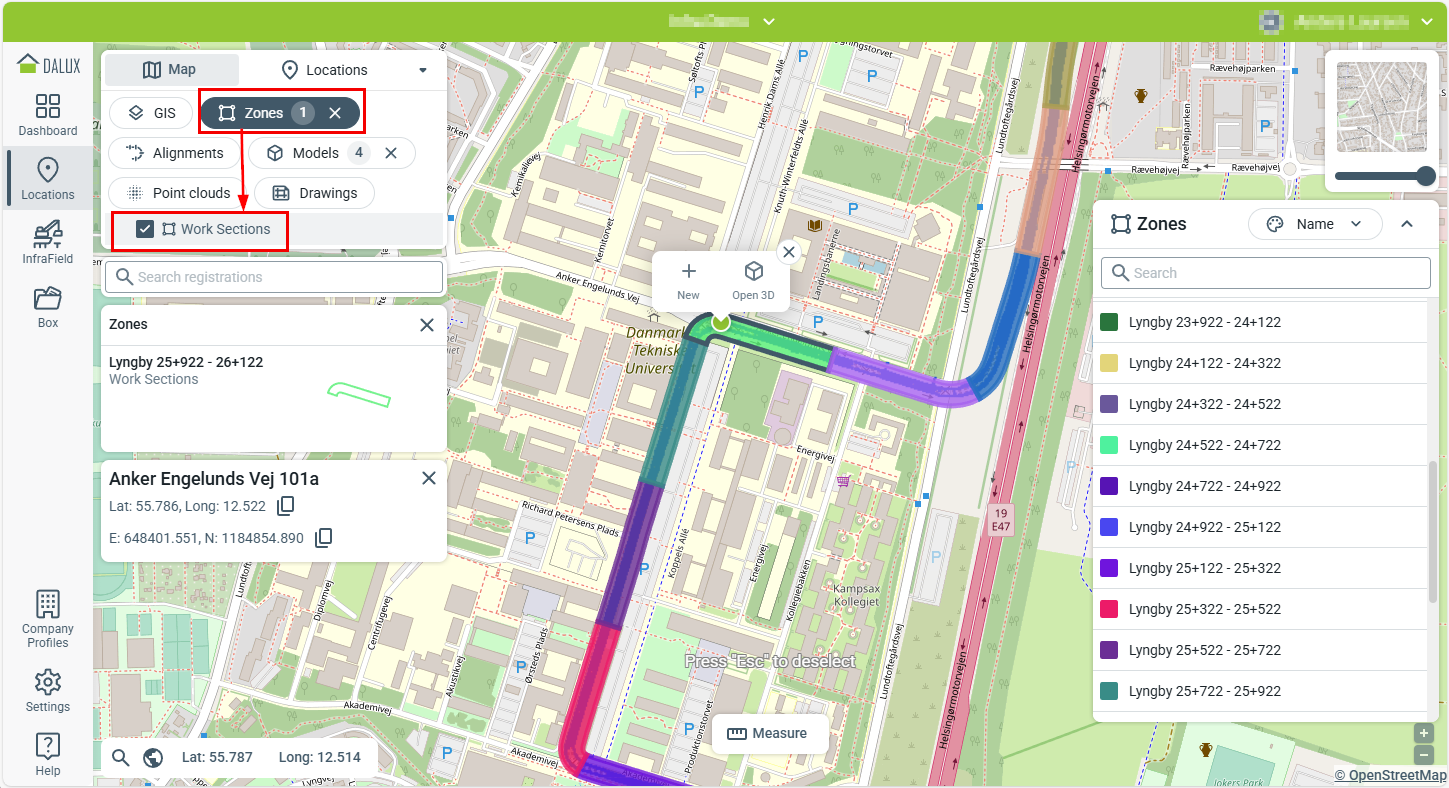

Chcete-li vybrat jednu nebo více vrstev zóny, přejděte do filtru Zóny.

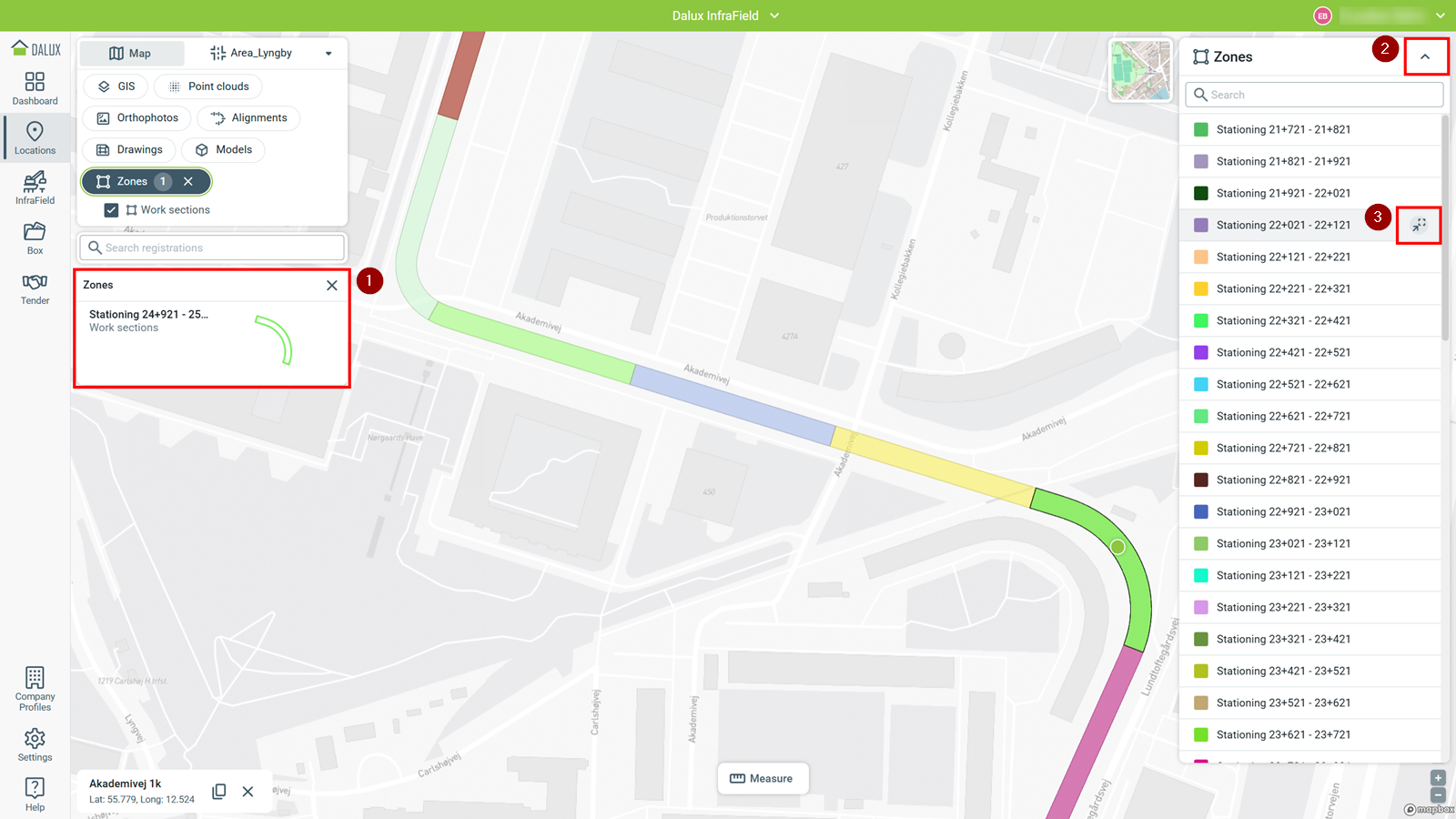

Chcete-li zobrazit informace a registrace připojené k zóně, například úkoly a formuláře, klikněte na zónu na mapě nebo v zobrazení seznamu. Poté vyberte náhled vlevo (1) pro jeho otevření.

Legendu skryjete (2), pokudvám překáží ve výhledu, nebo použijte (3) v seznamu pro přiblížení určité zóny.

Výkresy

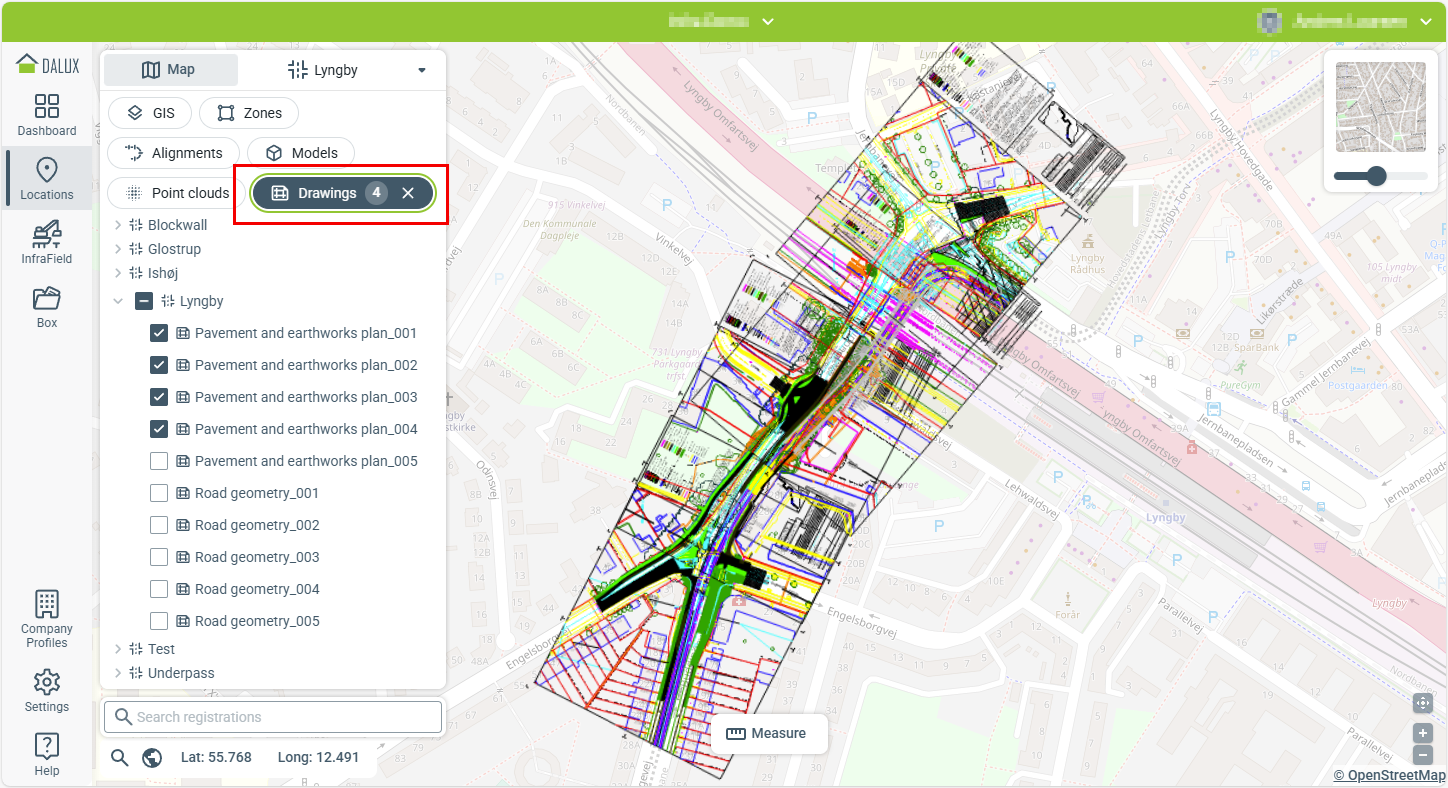

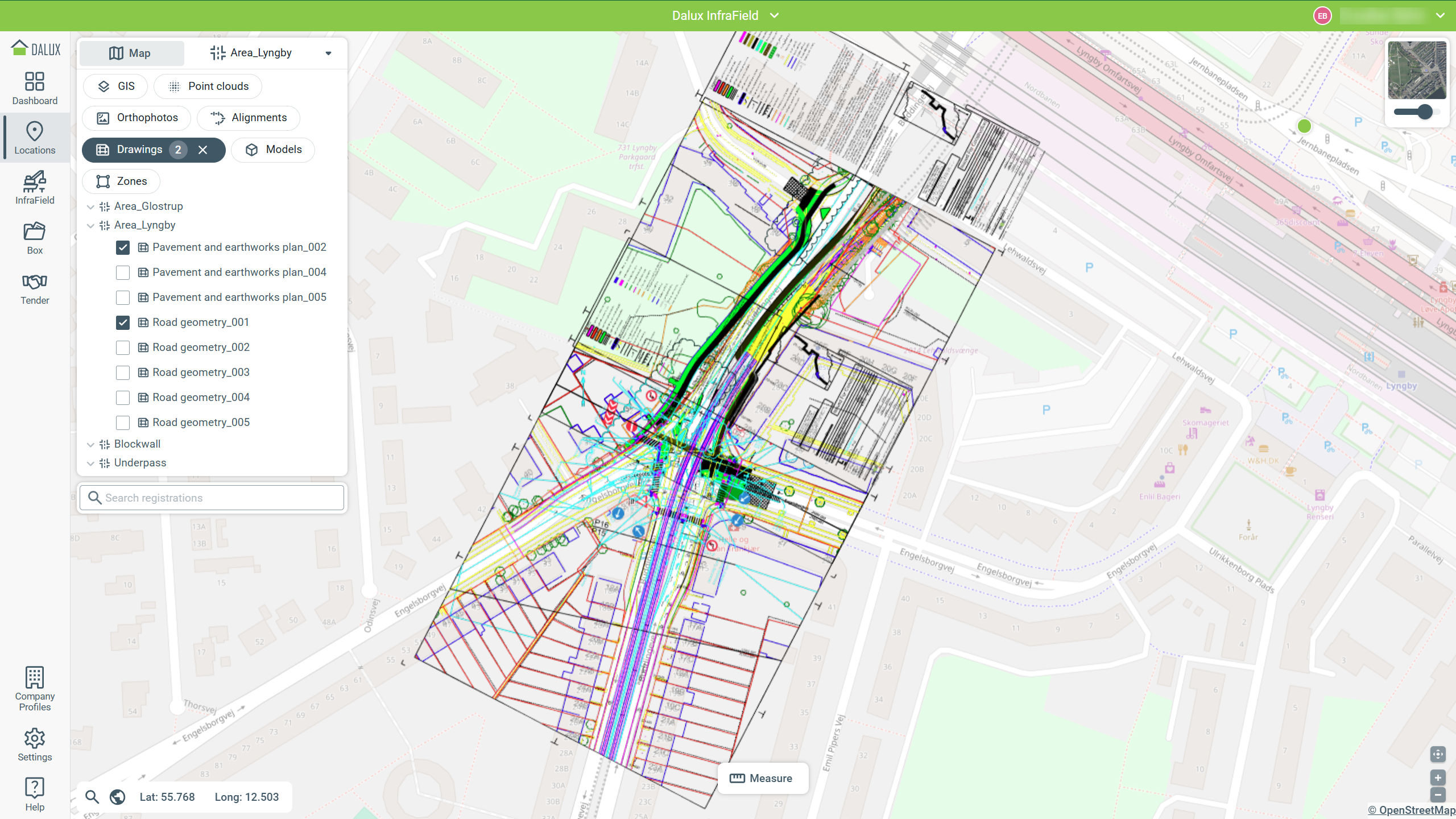

Namapované výkresy oblastí lze zobrazit nad mapou. Můžete vybrat více výkresů z více oblastí a zobrazení mapy se upraví na rozsah všech vybraných výkresů. Příklad to ukazuje v kontextu standardní (barevné) mapy s upravenou průhledností.

Ortofotografie

Ortofotografie lze v Lokacích zobrazit samostatně nebo společně s dalšími daty.

Vybranou fotografii můžete porovnat s jinými ze stejné oblasti.

OrtofotografieVyberte ortofotografiiKlikněte na fotografii na mapěOtevřete fotografii, poté klikněte Porovnat v novém zobrazení.

3D formáty

Tato část popisuje, jak lze v Dalux InfraField zobrazovat a pracovat s oblastmi a objekty, mračny bodů a 3D mapovým okolím, což umožňuje vizualizaci modelů, terénu a výkresů v mapě i v 3D formátech.

Oblasti a objekty

Oblasti a objekty mohou obsahovat podobné typy dat, například modely, terén a výkresy. Nicméně jsou v Dalux uspořádány a procházeny odlišně. Objekty se používají pro konstrukce podobné budovám nebo pevné prvky, zatímco oblasti organizují lineární infrastrukturní projekty. Oblasti mohou zahrnovat modely terénu, návrhové modely a namapované výkresy.

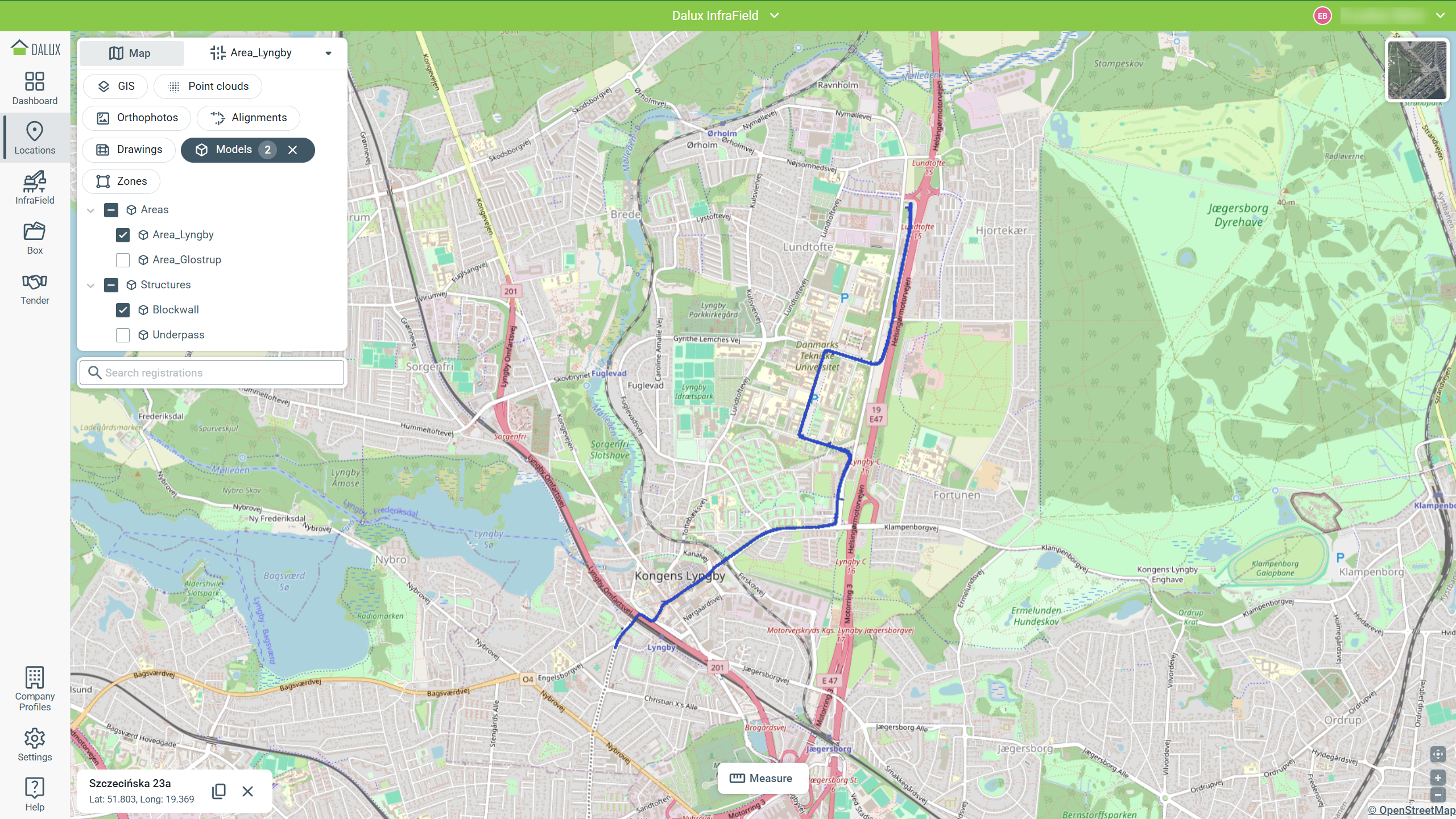

Oblasti se v mapovém zobrazení zobrazí, jakmile je nahrán alespoň jeden soubor BIM obsahující souřadnice, a v nabídce Mapa je můžete prohlížet ve 3D.

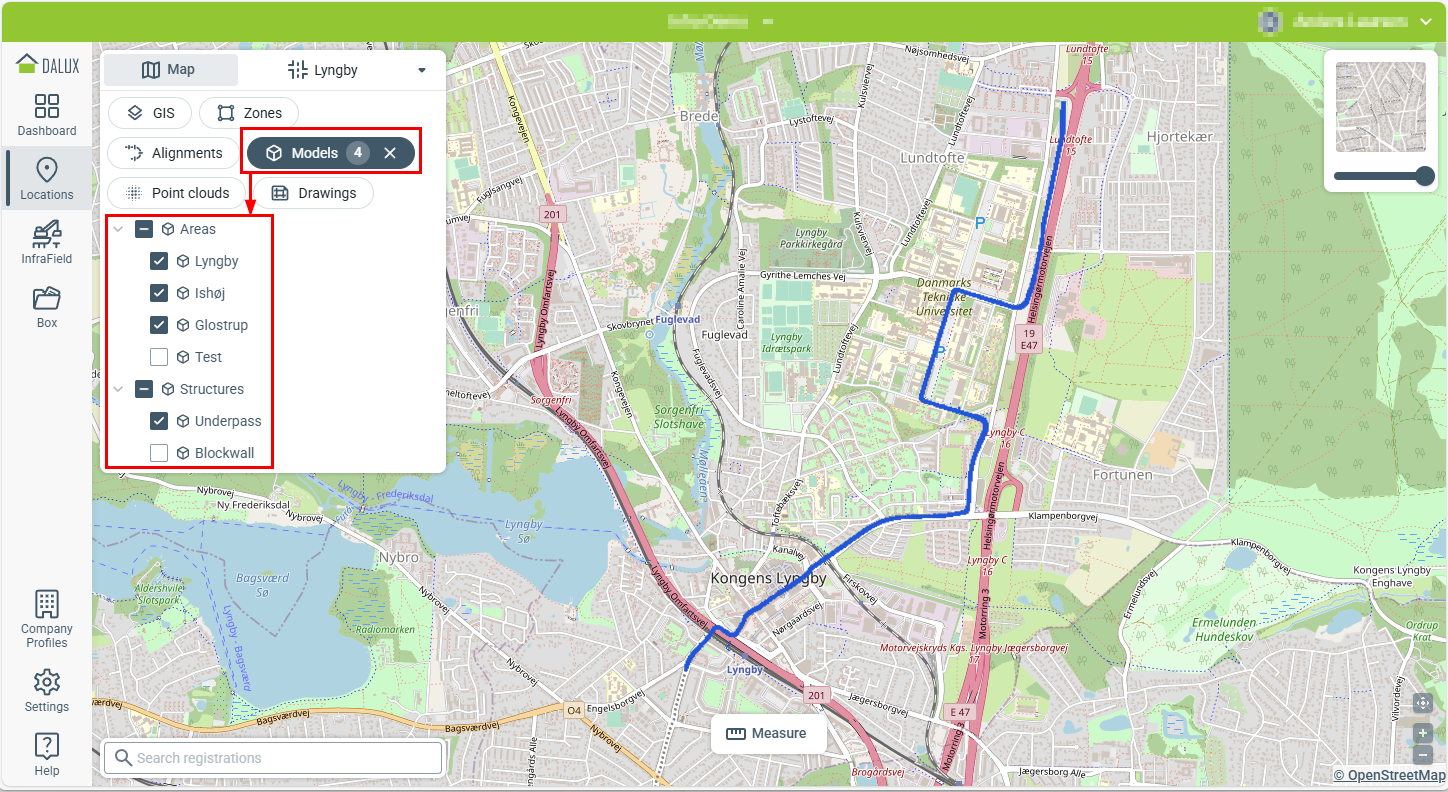

Modely se zobrazují jako modré stopy na mapě a vždy se zobrazují kombinované modely oblasti nebo objektu.

Mračna bodů

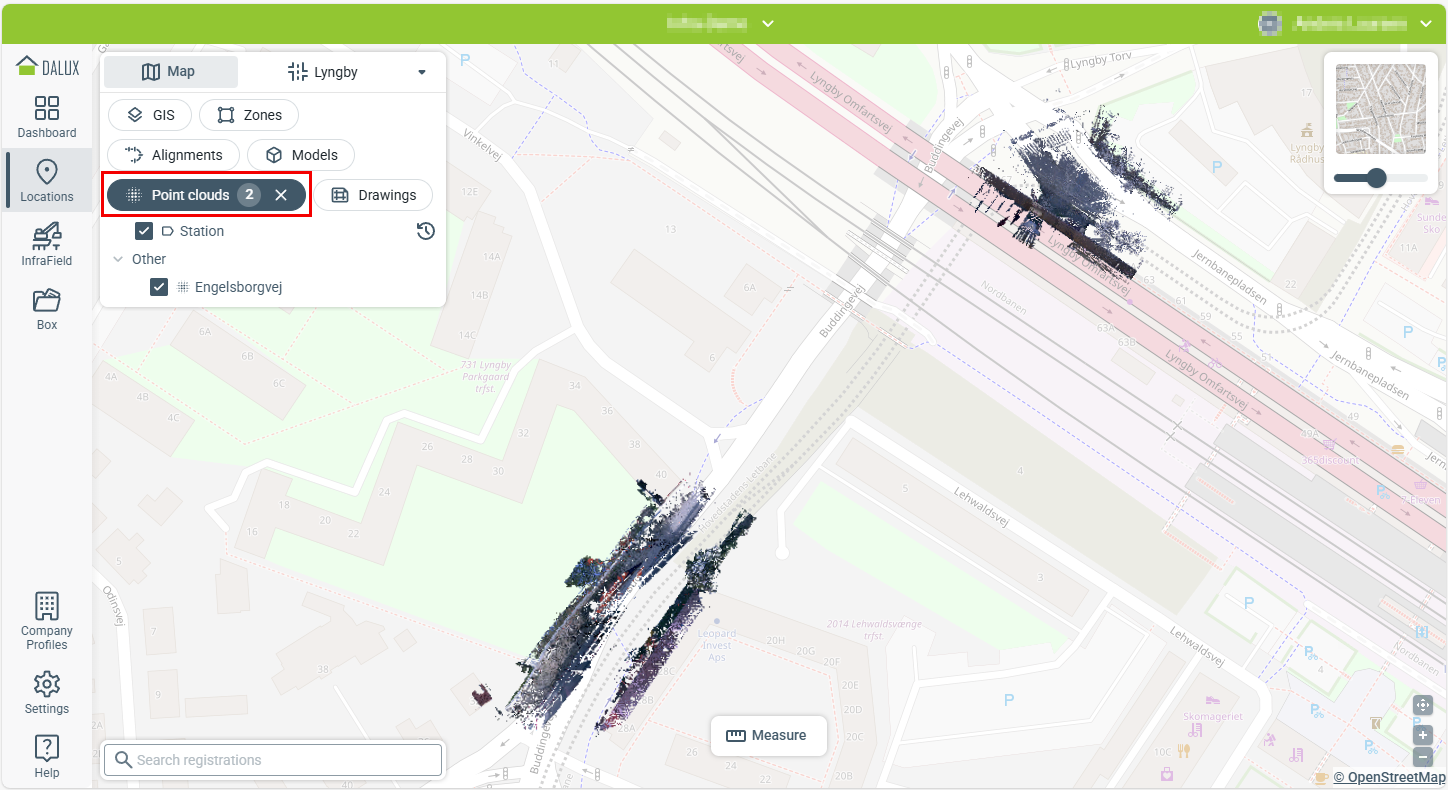

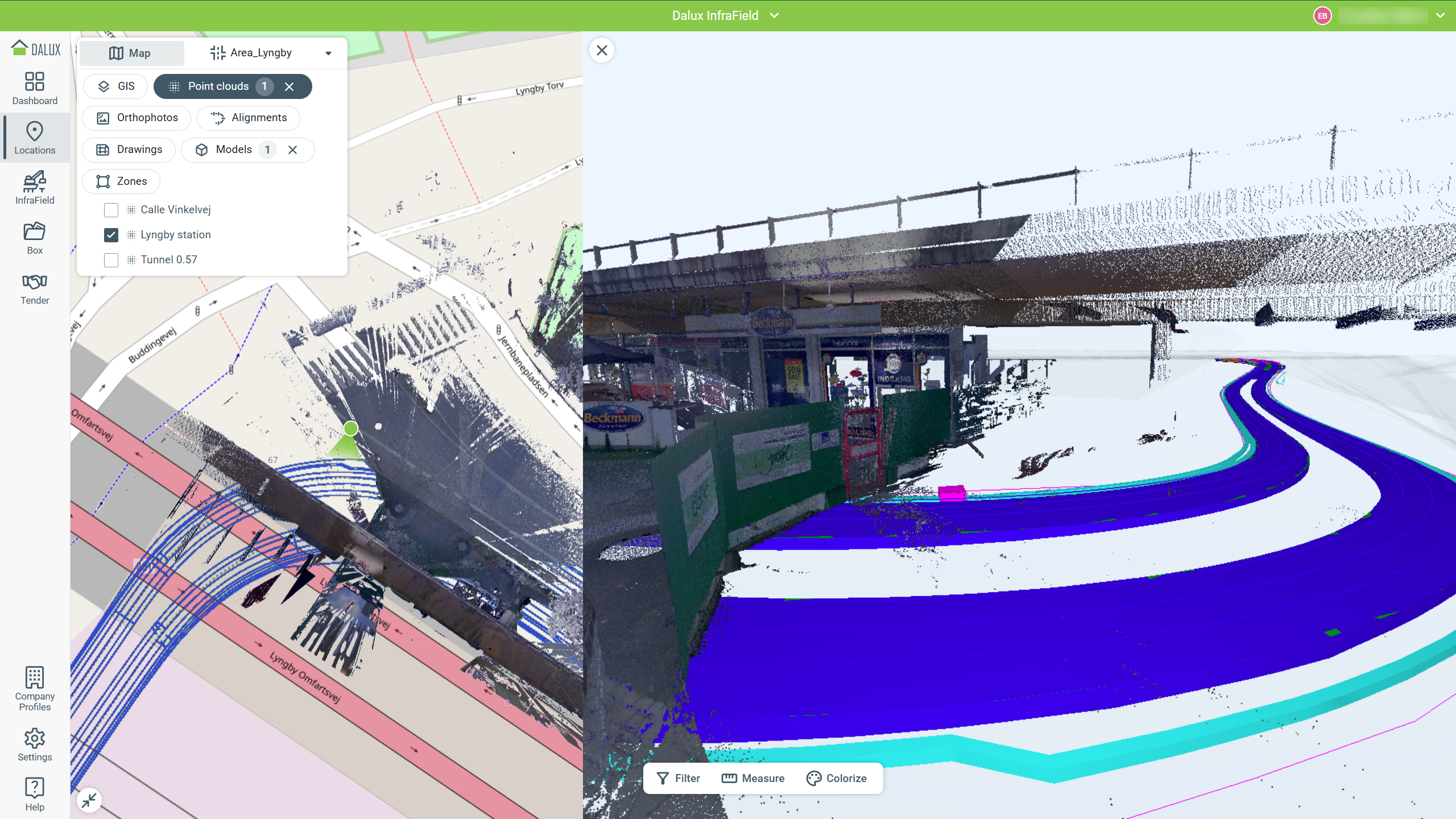

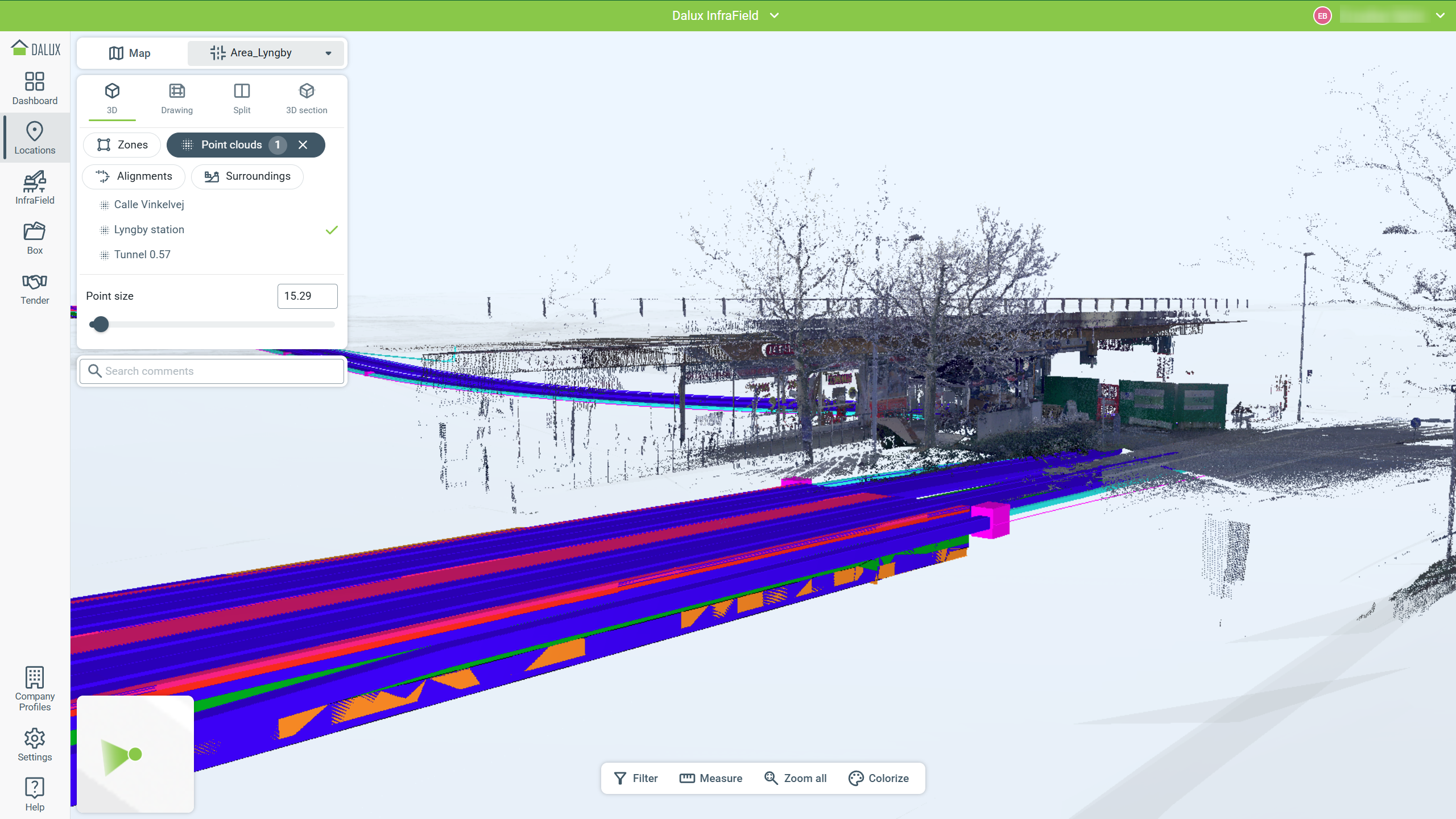

Mračna bodů lze na mapu přidat výběrem ve filtru Mračna bodů. Po výběru se zobrazí na mapě.

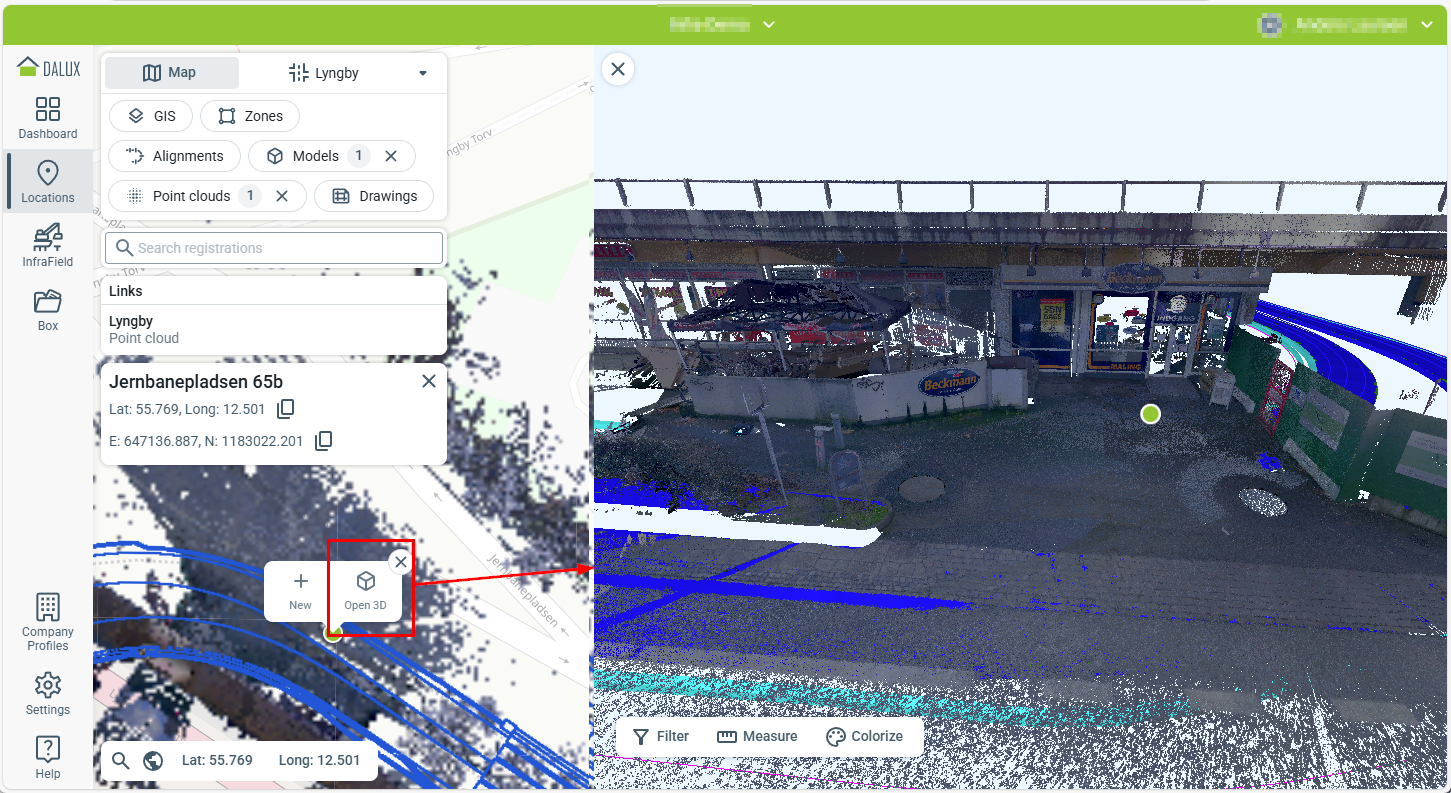

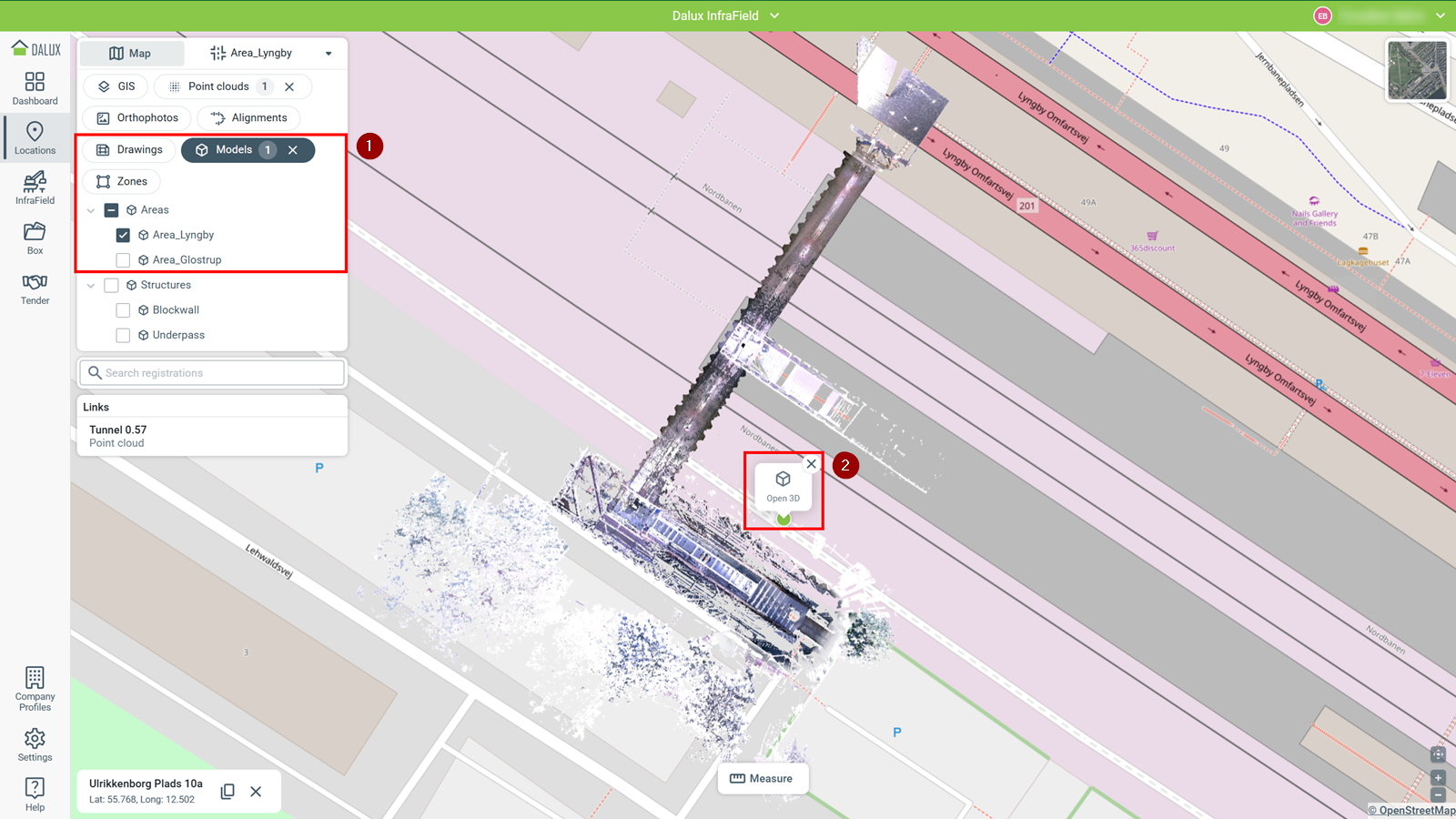

Když jsou také aktivovány Modely (1), můžete kliknout na mapu v mračnu bodů a vybrat Otevřít 3D (2). Tím se otevře mračno bodů v rozděleném zobrazení společně s modelem. Pro použití této možnosti musíte vybrat alespoň jeden model.

3D prostředí mapy

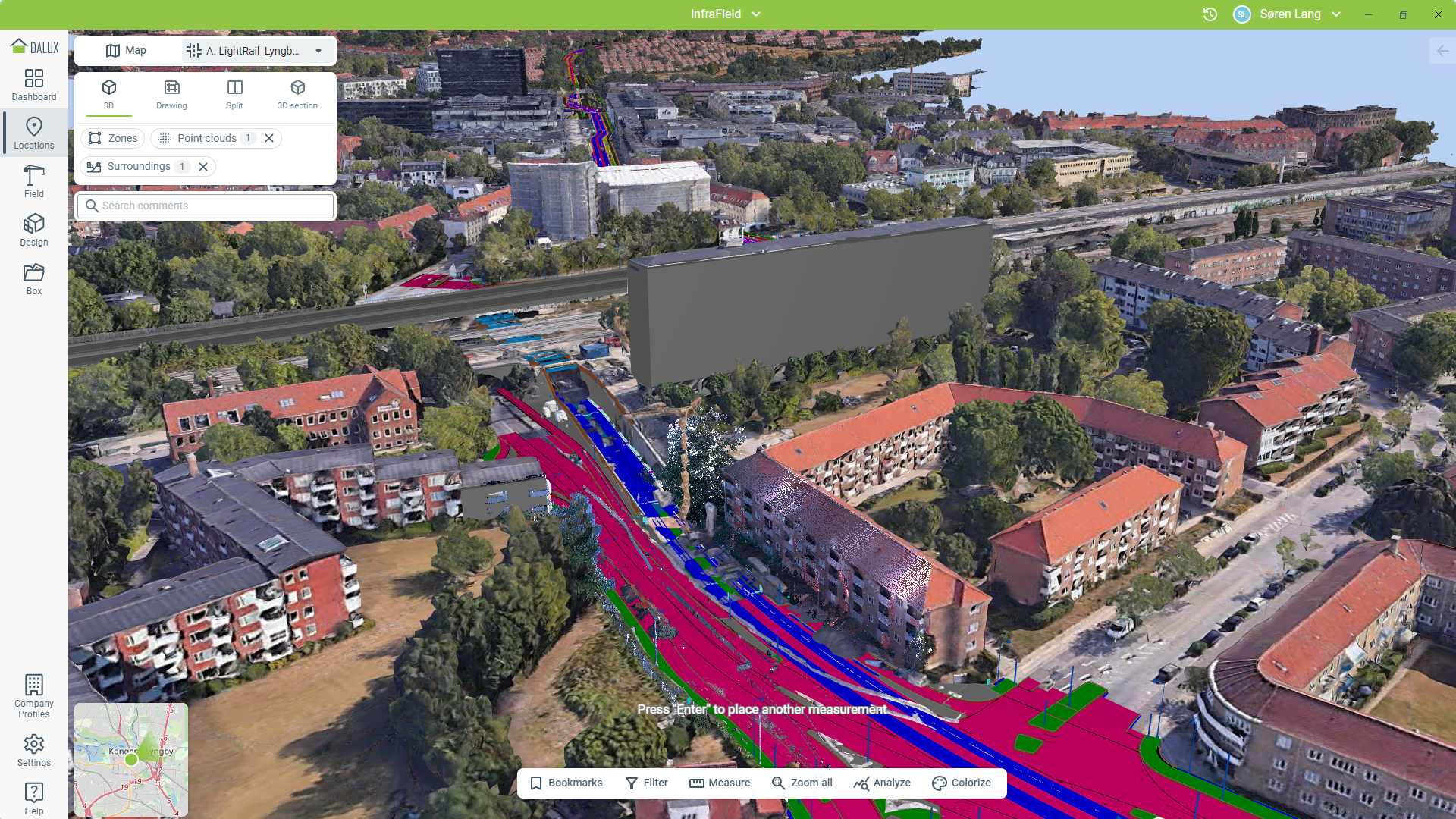

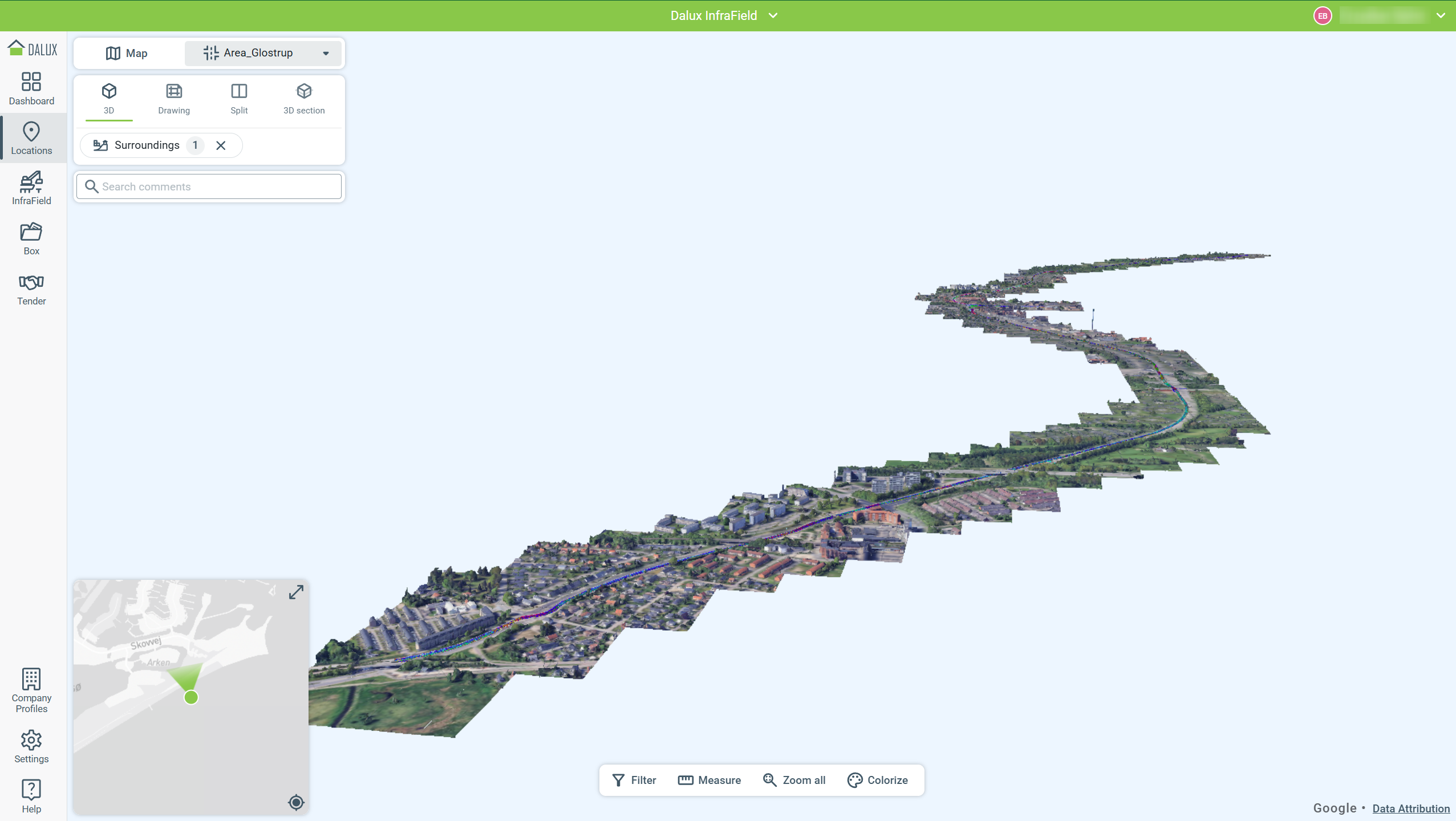

Prohlédněte si své projekty InfraField Pro v kontextu reálného světa ve 3D pomocí funkce 3D mapa, kterou najdete v Okolí.

Kombinujte zóny, mračna bodů, modely a 3D mapy pro získání realistického zobrazení vašeho projektu. 3D mapa se načte jako 3D geometrie. Můžete použít měřicí nástroje k měření mezi vaším modelem a 3D mapou.
