Snížení zásahů do sítí pomocí GIS

Zásahy do sítí během výstavby často nastávají, protože aktuální informace o sítích se nedostanou k týmům na stavbě.

Dalux InfraField přenáší tyto informace do jedné mobilně dostupné platformy, která poskytuje přehled v reálném čase a zlepšuje BOZP, koordinaci a efektivitu na stavbě.

Výzva

Zásahy do sítí, jako například neúmyslné poškození zakopaných plynových, vodovodních nebo elektrických vedení, se mohou stát, protože klíčové informace o sítích jsou často rozprostřeny v 2D výkresech, PDF a kancelářských GIS systémech. Field týmy nemusí mít přístup k těmto informacím v reálném čase a někdy se musí spoléhat na zastaralé procesy „as built“ nebo samostatné procesy „permit to dig“.

To může mít za následek opakované zásahy, zpoždění projektů a bezpečnostní problémy.

Jak to řeší Dalux InfraField

Se systémem Dalux InfraField mohou stavební týmy přistupovat k datům GIS přímo v terénu pomocí mobilního zařízení, což usnadňuje shromažďování informací o sítích z více zdrojů a jejich organizaci do strukturovaných vrstev GIS.

Můžete nastavit sdílený souřadný systém, aby byly všechny sady dat přesně zarovnány, a mobilní přístup umožňuje týmům na stavbě filtrovat vrstvy, vybrat sítě a v reálném čase zobrazit důležité údaje jako hloubku, materiál a vlastnictví.

GIS vrstvy lze také propojit s digitálními úlohami, jako jsou pracovní postupy 'permit to dig', což pomáhá automatizovat a zlepšit sběr dat během prací na projektu. Tato metoda přeměňuje tradiční kancelářské soubory na mobilně přívětivou digitální mapu sítí, kterou může používat každý na stavbě.

Výsledek

• Snižte zásahy do sítí a zlepšete BOZP díky živému přístupu k ověřeným podzemním datům, čímž zajistíte, že všichni používají stejné informace a podpoříte prostředí bez zásahů
• Urychlete schválení 'permit to dig' pomocí automatizovaných geotagovaných pracovních postupů pro přesnější Field data
• Zlepšete koordinaci prostřednictvím aktualizací v reálném čase, které udržují geodety a týmy na stavbě sladěné během celého projektu

Integrace GIS do InfraField

Dalux InfraField pomáhá přeměnit statická kancelářská GIS data na nástroj na stavbě, synchronizovaný pro všechny v projektu.

Aby byla data v terénu snazší používat, je užitečné shromáždit GIS informace z různých zdrojů, jako jsou společnosti provozující sítě, starší průzkumy a nové GIS systémy, vše na jednom místě v rámci projektu.

Když jsou datové vrstvy uspořádány jasným a logickým způsobem, surová mapová data se promění v přehlednou, uživatelsky přívětivou digitální mapu. To umožňuje Field týmům rychle vyhledat podzemní rizika, spravovat konkrétní sítě a prohlížet související informace přímo na svých mobilních zařízeních, aniž by potřebovaly pokročilé GIS dovednosti.

Tento přístup také zajišťuje, že stávající potrubí, optické kabely a vysokonapěťová vedení, která mohou chybět v nových návrhových BIM modelech, jsou zobrazena jako mapová vrstva.

GIS data v InfraField se importují jako samostatné soubory a doporučuje se data nejprve nahrát do Dalux Box a poté je přiřadit k příslušným lokacím. Používání Boxu usnadňuje správu verzí a distribuci.

Přečtěte si tento článek, kde se dozvíte, jak přidat soubor GIS do svého projektu: Jak nastavit GIS a LandXML

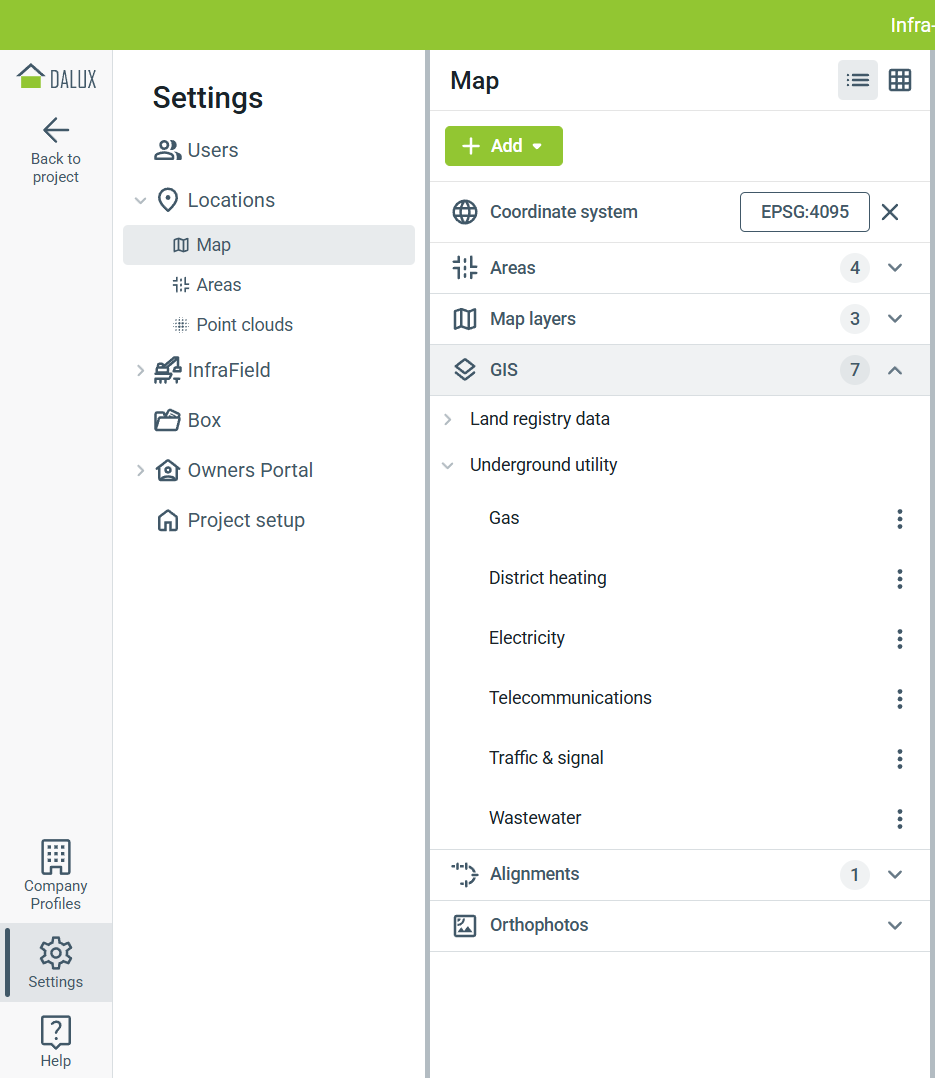

GIS data lze uspořádat do samostatných skupin, takže uživatelé mohou snadno filtrovat a zobrazit jen ta data, která potřebují.

Týmy na stavbě mohou snadno najít informace, které potřebují, aniž by musely procházet příliš mnoho dat.

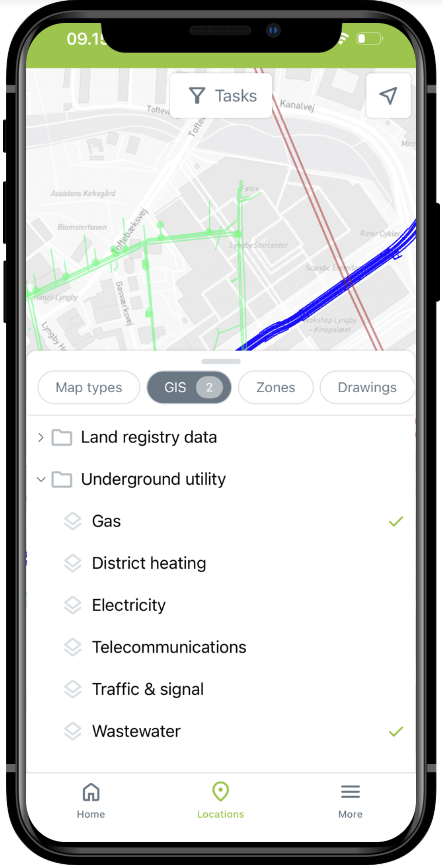

Pokud potřebujete zobrazit informace z více vrstev najednou, můžete zapnout několik vrstev současně.

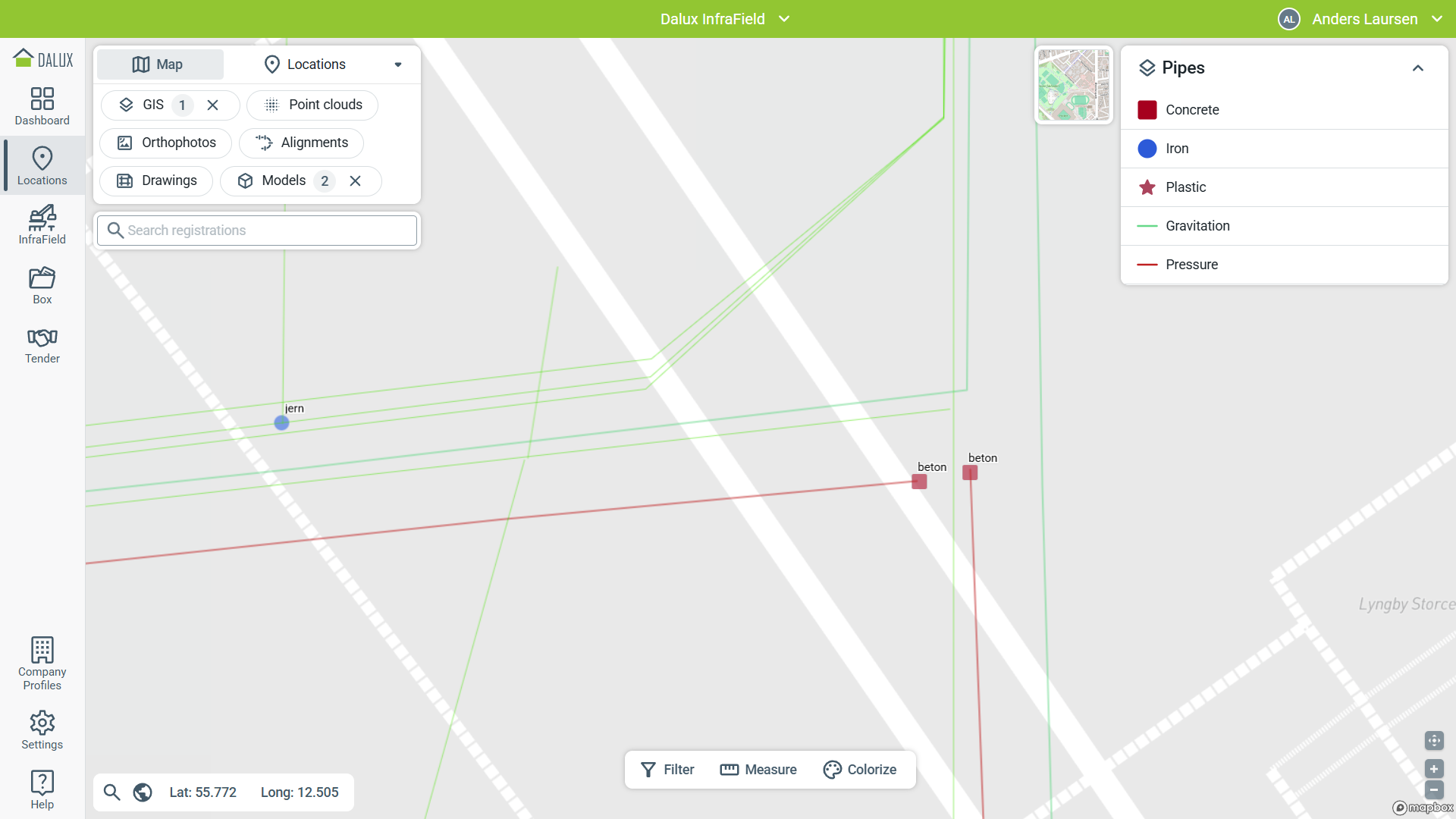

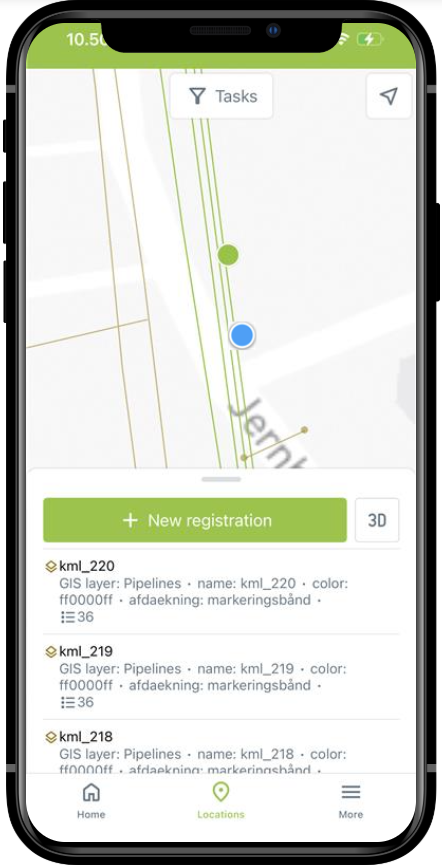

Na rozdíl od PDF umožňují tyto vrstvy týmům na stavbě přímo pracovat s GIS daty a zobrazit další podrobnosti jako materiál, hloubku a vlastníka přímo na mapě. GIS v InfraField je také integrováno přímo do zobrazení mapy a může být zobrazováno spolu s modely, zónami, trasami a výkresy.

Správci projektu mohou rozhodnout, která GIS data by měla být zobrazena ve výchozím nastavení, a přizpůsobit stylování GIS tak, aby zajistili konzistentní zobrazení pro všechny.

To poskytuje týmům na stavbě jasná, aktuální a interaktivní data v kontextu, který potřebují.

Pokud jsou vaše GIS data v jednom velkém souboru a nelze je snadno oddělit, můžete obsah stylovat tak, aby bylo jasně rozlišeno, co je co.

Přečtěte si tuto část, kde se dozvíte, jak stylovat data GIS: Jak nastavit GIS a LandXML.

Propojení GIS dat s registracemi

Propojením GIS dat přímo s úkoly v Dalux lze relevantní informace automaticky doplnit, čímž se eliminují chyby při ručním zadávání a výrazně se urychlí vytváření úkolů.

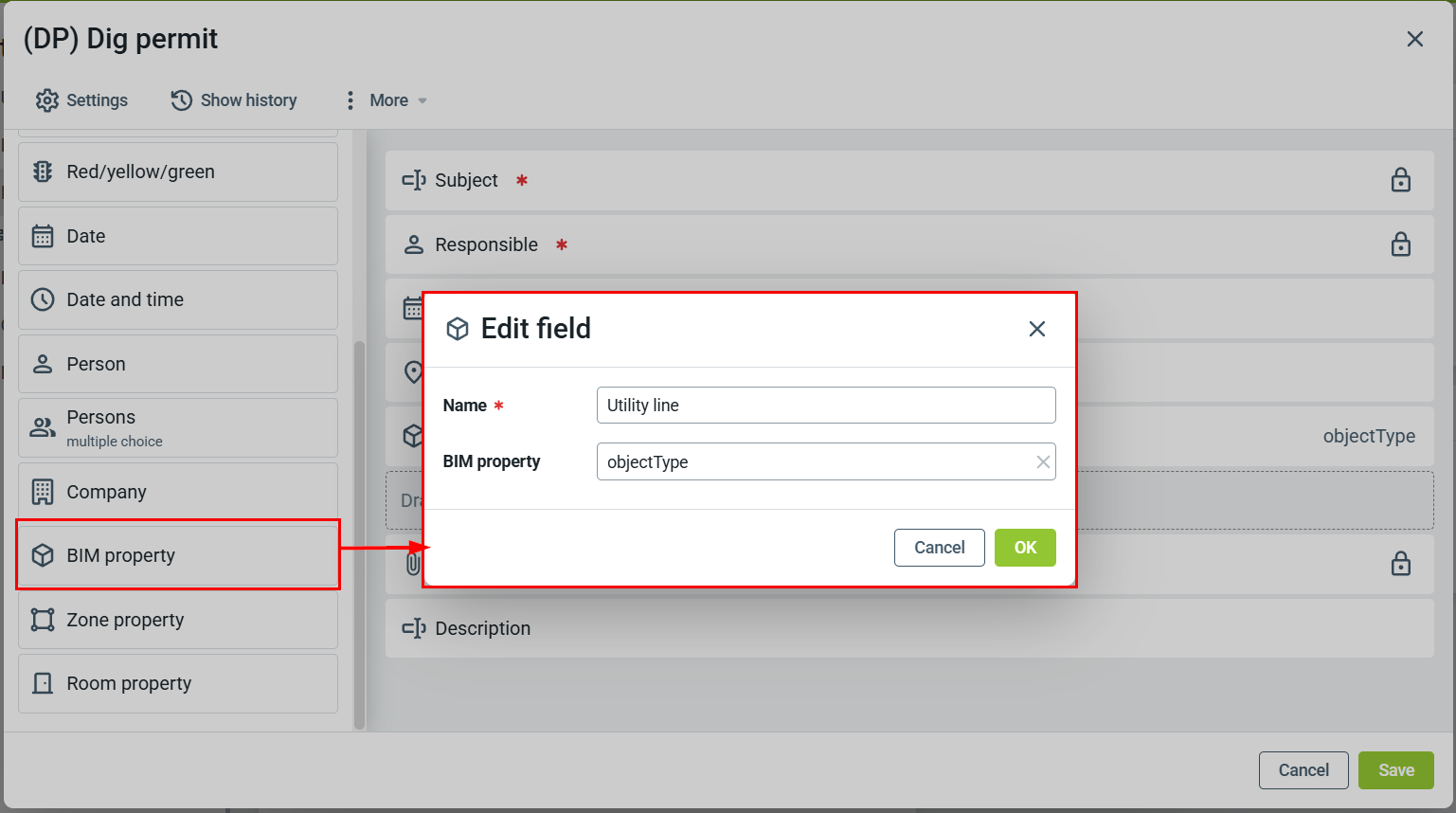

Jako správce Daluxu můžete nakonfigurovat konkrétní pole BIM, které extrahuje data z vrstvy GIS.

Přečtěte si tento článek, kde se dozvíte, jak přidat šablonu úkolu do projektu: Jak nastavit úkoly.

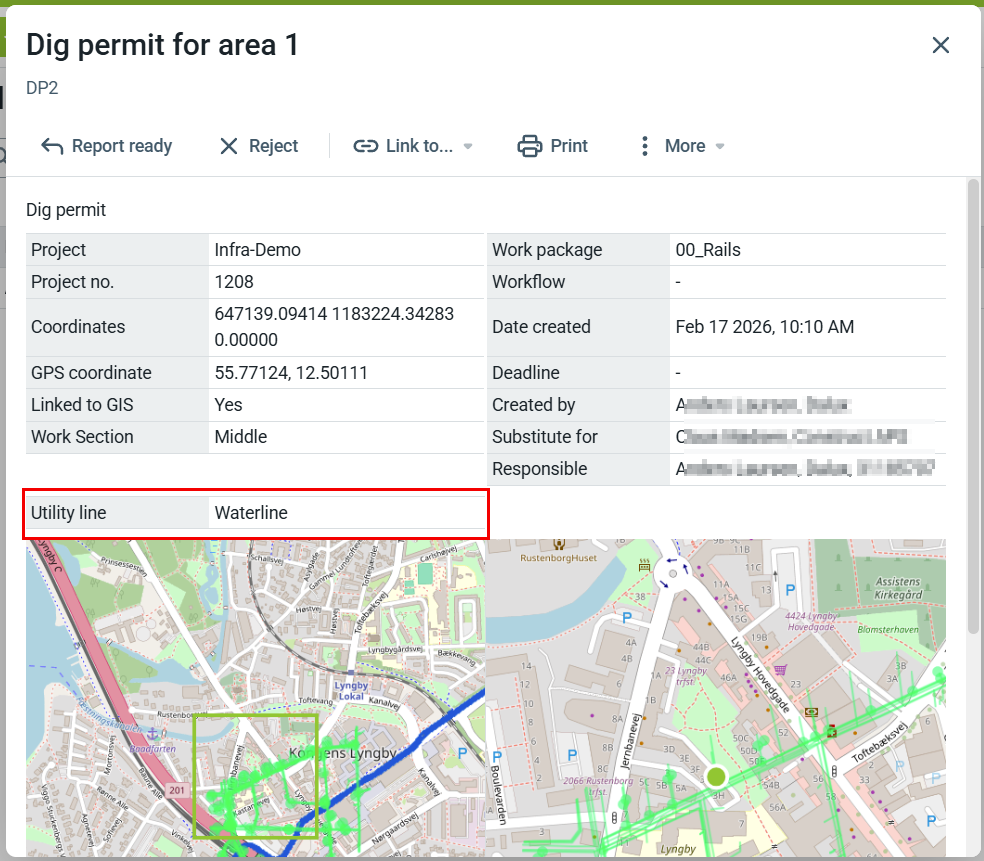

Když uživatel vytvoří úlohu a vybere vrstvu GIS v Daluxu, související informace se automaticky vyplní do příslušných polí, čímž se minimalizuje ruční zadávání.

Od statických map k použitelným datům na stavbě

Dalux InfraField přeměňuje statická kancelářská GIS data na interaktivní nástroj na stavbě, který propojuje informace o sítích s úkoly, schváleními a každodenním provozem.

• Spolehlivé řízení rizik: GIS vrstvy poskytují týmům v terénu konzistentní, aktuální informace o sítích, snižují zásahy do sítí a zlepšují BOZP
• Lepší koordinace: Díky mobilnímu přístupu a aktualizacím v reálném čase jsou geodeti, pracovní čety a týmy na stavbě po celou dobu projektu v neustálém kontaktu
• Rychlejší, transparentní schválení: Pracovní postupy 'permit to dig' jsou geotagované a integrovány s GIS daty, čímž se snižují ruční chyby a urychlují schválení v terénu
