Plánování zemních prací a řízení řezů a násypů

Plánování zemních prací v projektech železnic a silnic často používá zastaralé modely terénu a ruční aktualizace sdílené e-mailem nebo ve složkách. Jelikož se podmínky na stavbě rychle mění, může to způsobit nesoulad mezi návrhovými plány a skutečnými podmínkami, což vede k nepřesným výpočtům množství a zpožděním projektu.

Dalux InfraField umožňuje průběžné aktualizace geodetických modelů, takže týmy mohou porovnávat aktuální terén s plánovanými povrchy na sdílené platformě. Tím se zachovává přesnost a transparentnost plánování zemních prací.

Výzva

V tradičních projektech se množství zemních prací odvozují z několika samostatných zdrojů dat:

• Designové modely a soubory tras
• Periodické modely terénu z průzkumu
• PDF řezy a profily
• Excelové souhrny objemů

Tyto informace jsou často sdíleny e-mailem, ve sdílených složkách a v tištěných výkresech, přičemž aktualizace se provádějí ručně. V důsledku toho mohou týmy používat zastaralá data terénu, mít omezený přehled o změnách, spoléhat se na nekonzistentní odhady množství a objevovat nesoulady objemů až v pozdní fázi procesu. To může vést k nejistotě v plánování zemních prací a v přidělování zdrojů během provádění výkopů.

Jak to řeší Dalux InfraField

Dalux InfraField nabízí centralizovaný systém pro ukládání a správu modelů terénu a referenčních povrchů.

Aktualizovaná průzkumná data slouží jako hlavní zdroj pro přepočítávání množství v průběhu projektu.

To zajišťuje přesnější výpočty řezů a násypů, rychlejší zjišťování odchylek a lepší plánování strojů, dopravy a využití materiálu.

Plánovací týmy začínají importem základních datových sad pro výpočty množství:

• Existující model terénu
• Návrhové a formovací povrchy
• Trasy

Všechny datové sady jsou uchovávány v jednom koordinovaném prostředí, čímž se snižuje potřeba samostatných souborových systémů a zajišťuje se, že výpočty používají konzistentní, schválená data.

Výsledek

S Dalux InfraField získáte:

• Centralizované modely terénu a plánovací data pomáhají infrastrukturním projektům přejít od občasného plánování založeného na dokumentech k průběžnému digitálnímu řízení.
• Zlepšuje se přesnost a zvyšuje se spolehlivost plánování při výkopových a zemních pracích.
• Snižuje se riziko neočekávaných změn objemů, čímž se vytváří strukturovaný a škálovatelný základ pro předvídatelnější řízení zemních prací v železničních a silničních projektech.

Výpočet řezů a násypů pro zemní práce

Pomocí funkce Množství v Dalux InfraField vypočítá pracovník na stavbě řezy a násypy porovnáním existujícího terénu s formovací úrovní.

Vytváří se povrchy v Dalux na základě:

• existujícího terénu (na základě průzkumných dat)
• formace (zamýšlená konečná úroveň zemních prací)

Formovací úroveň může být importována buď jako model terénu, pokud je k dispozici, nebo vygenerována výběrem BIM prvků z vašeho designového modelu.

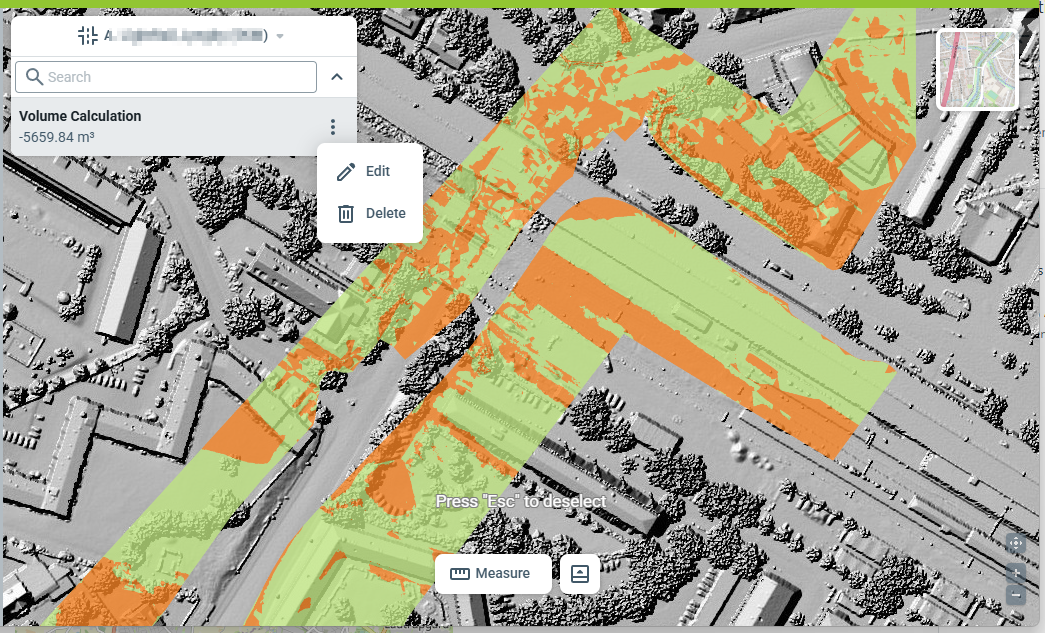

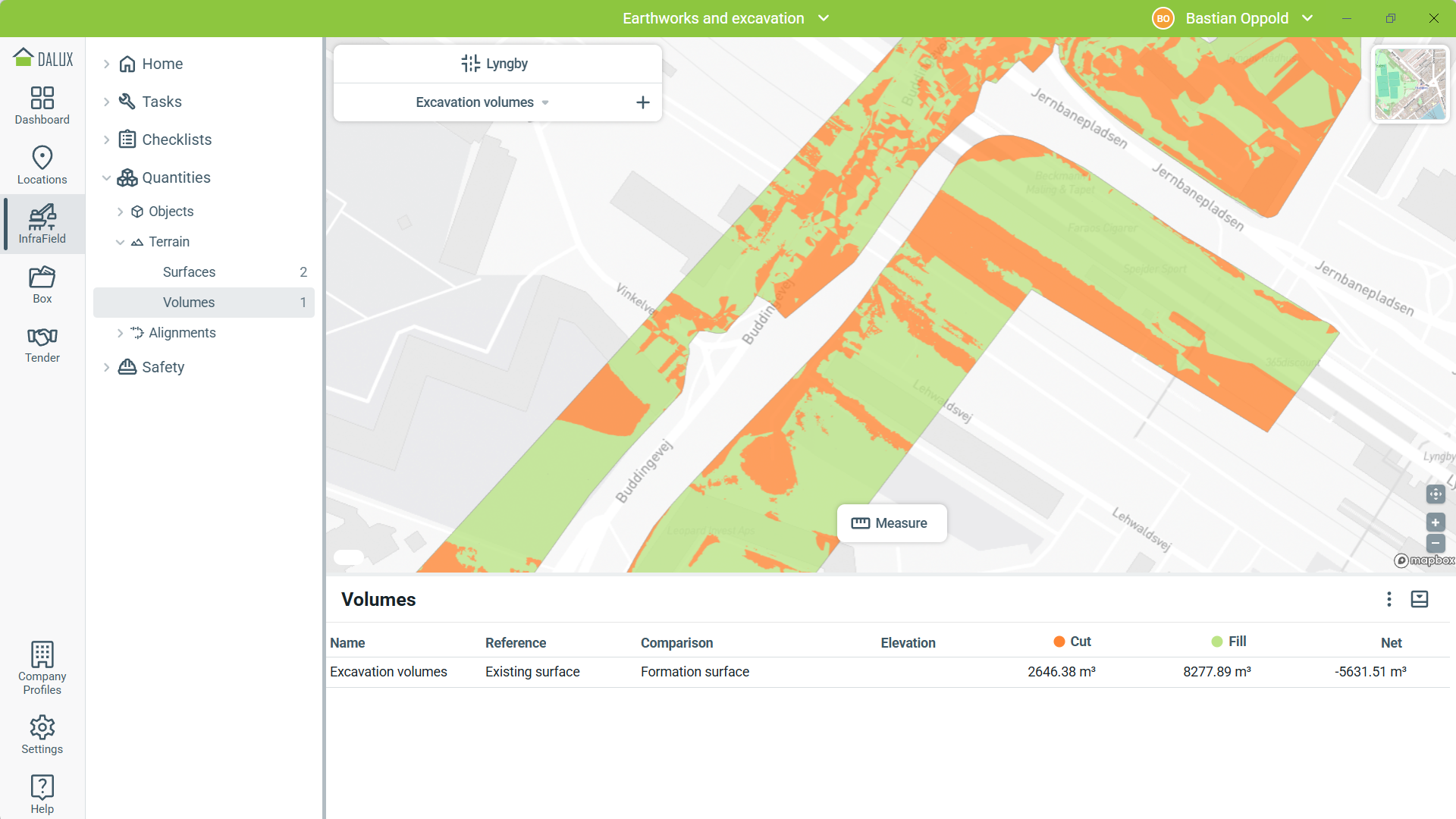

Dalux porovná oba povrchy a zobrazí přehledné shrnutí objemů řezů a násypů pro vybranou oblast projektu. To pomáhá inženýrům na stavbě rychle vidět celkové potřeby výkopů a násypů.

Data trasy lze kombinovat s daty terénu k vytvoření výpočtu profilu.

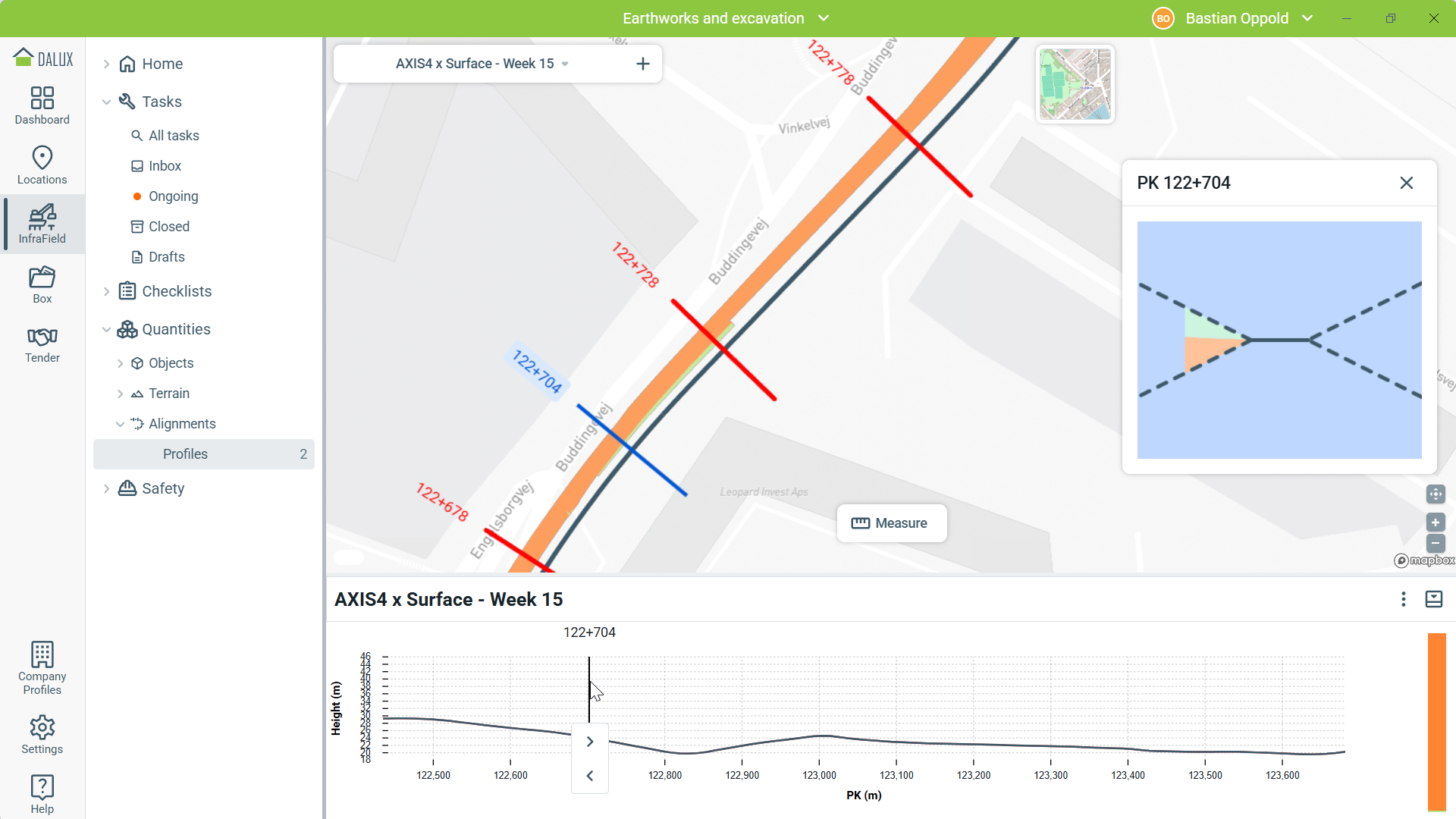

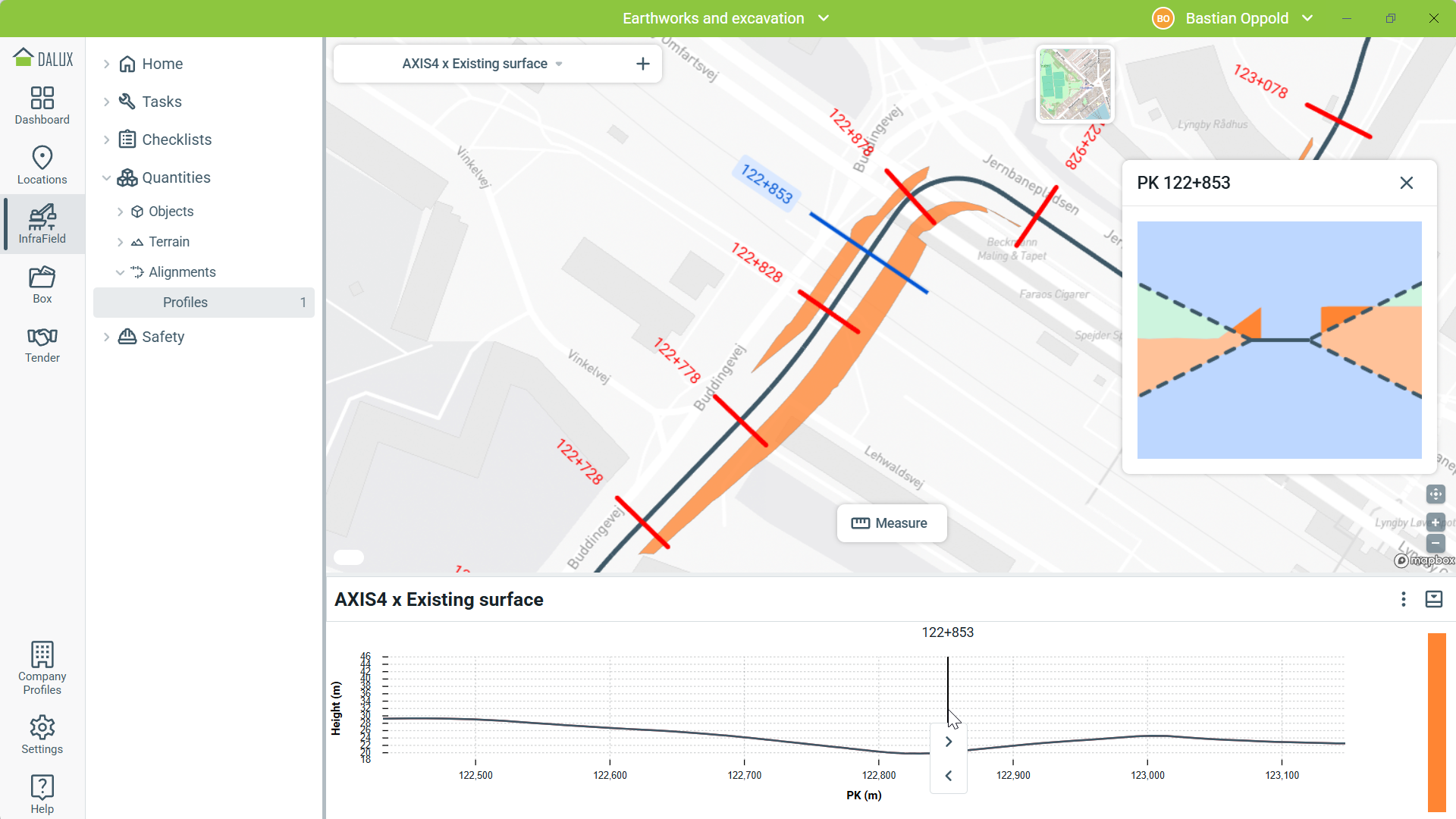

Profil vizualizuje řez a násyp podél staničení a může zahrnovat svahy řezu nebo násypu, čímž poskytuje jasný přehled o tom, kde je nutný výkop nebo násyp.

To podporuje fázované plánování, přidělování zdrojů a sledování výroby podél koridoru.

Krok za krokem naleznete pokyny, jak používat Množství v tomto článku: Jak používat Množství v InfraField

Probíhající srovnání terénu a designu

V InfraField můžete pravidelně aktualizovat a nahrávat nové verze modelů terénu, čímž zajistíte, že všechny oblasti zobrazují nejaktuálnější stav na místě. Množství umožňují inženýrům na stavbě neustále porovnávat tyto aktualizované modely terénu s návrhem a formovacími úrovněmi.

Toto porovnání umožňuje týmům včas odhalit potenciální problémy, jako jsou odchylky od plánovaných úrovní nebo problémy s formovacími úrovněmi. Je to obzvláště užitečné v důležitých oblastech jako podjezdy a přístupy k mostům, přechodné zóny mezi řezem a násypem a tam, kde se připojují odvodňovací systémy.

Včasná přehlednost umožňuje jednodušší provádění včasných úprav, což pomáhá zabránit tomu, aby chyby ovlivnily pozdější fáze výstavby.

S každým aktualizovaným modelem terénu lze povrch vytvořit jen několika kliknutími a okamžitě porovnat s formovacími úrovněmi a trasami, takže můžete průběžně provádět výpočty řezů a násypů, jak projekt postupuje.

Udržování aktuálních verzí terénu vám poskytuje přesný digitální záznam vývoje staveniště, který pomáhá sledovat pokrok výkopů v čase. Pravidelné aktualizace také poskytují lepší přehled o využití strojů, přepravě materiálu a jeho distribuci a usnadňují odhalení jakýchkoli odchylek od plánovaných formovacích úrovní nebo očekávaných objemů dříve, než ovlivní pozdější fáze výstavby.

Od statických odhadů k průběžné kontrole množství

Dalux InfraField sdružuje data o terénu a návrhu v jedné platformě, což usnadňuje získání přesných, aktuálních výpočtů řezů a násypů založených na probíhajících podmínkách na stavbě.

To může pomoci s lepším plánováním zemních prací, řízením zdrojů a včasným odhalováním případných problémů.

Přínosy použití InfraField pro plánování zemních prací a řízení řezů & násypů jsou:

• Mít všechna data o terénu a návrhu na jednom místě zajišťuje, že výpočty množství jsou konzistentní a přesné
• Pravidelné aktualizace umožňují rychle si všimnout jakýchkoli změn a sledovat pokrok výkopů
• Přesné informace o objemech a profilech pomáhají s využitím zdrojů a plánováním pro každou fázi výstavby
