Dalux InfraField vám umožňuje přímo na mapách projektu zobrazit a spravovat GIS data a soubory LandXML.
Tím integruje design, zaměření a reálné souřadnice do jednoho zobrazení, což týmům pomáhá orientovat se v infrastrukturních projektech a přidávat k nim poznámky.
Pro přehled podporovaných formátů si přečtěte tento článek: Podporované datové formáty v InfraFieldu
Oprávnění uživatelů
K vytvoření, smazání nebo úpravě dat GIS musíte mít roli správce projektu nebo být součástí vlastní skupiny uživatelů s oprávněním zobrazovat a upravovat oblasti, budovy a lokace.
GIS a LandXML
Ujistěte se, že je souřadný systém nakonfigurován před nahráním souborů, protože všechny nahrané soubory budou automaticky umístěny a nelze je ručně upravit. Více si můžete přečíst v tomto článku: Jak nastavit souřadné systémy

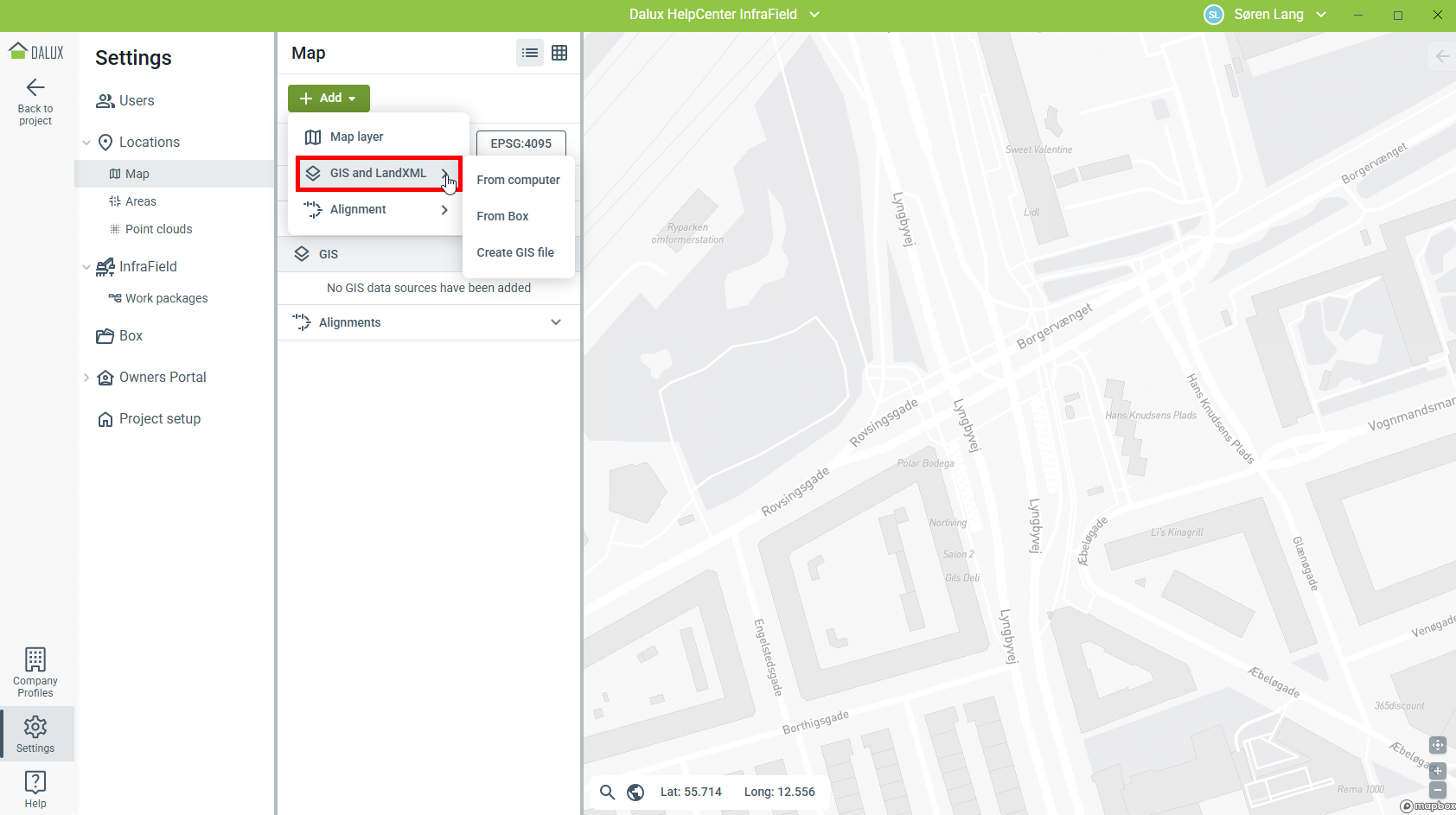

Pro nahrání souborů GIS nebo LandXML do projektu přejděte na
Nastavení
Lokace
Mapa
Přidat
Mapová vrstva:
Můžete přidat GIS data z vašeho počítače, z Boxu nebo vytvořením GIS dat přímo v InfraField.
Podporované formáty jsou: GML, KML, KMZ, LandXML a SHP (zazipované).
Nahrát z počítače nebo z Boxu
Při nahrávání souborů z Boxu v projektu s více oblastmi souborů budou pro koncové uživatele v Lokacích viditelné pouze soubory schválené do Publikovaných souborů. To platí také při nahrávání souboru z vašeho počítače a jeho následném přidání do Boxu.

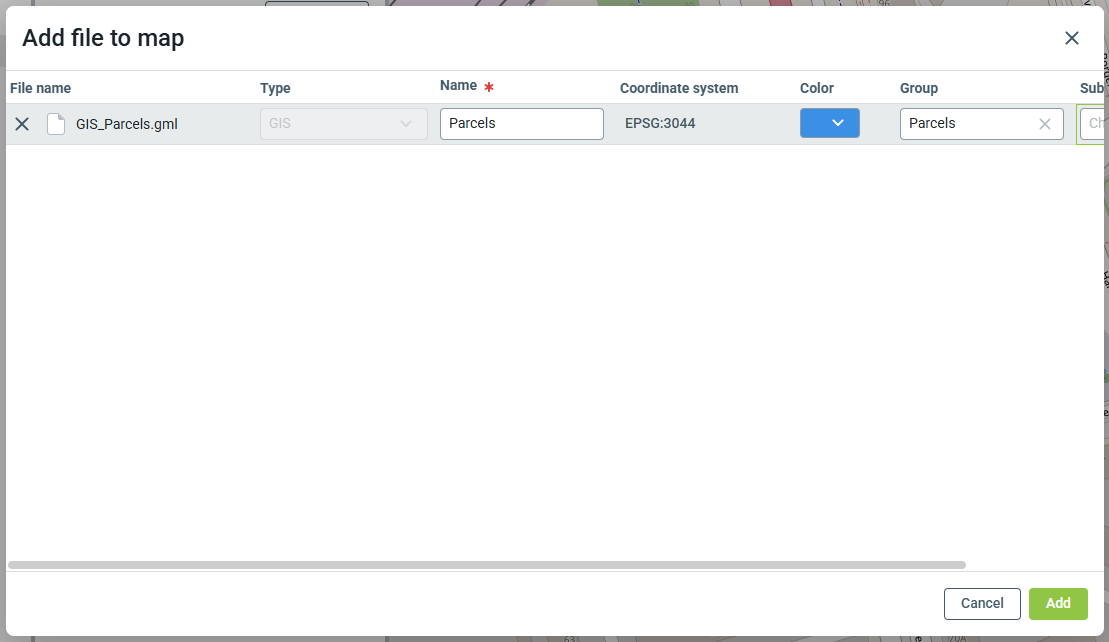

Při přidávání GIS musíte vyplnit informace o souboru.
Název: Název zobrazený v Lokacích.
Souřadný systém: Pokud soubor obsahuje souřadný systém, bude zde zobrazen. Pokud není zobrazen žádný souřadný systém, soubor použije výchozí souřadný systém projektu.
Poznámka
Neměňte tuto hodnotu; pokud je souřadný systém odlišný od toho, který se používá v projektu, Dalux při nahrávání souboru souřadnice převede.
Barva: Tím se nastaví výchozí barva pro GIS data.
Skupina: Slouží k zařazení GIS do složek v modulu Lokace.
Podskupina: Slouží k zařazení GIS do podsložek v modulu Lokace.
Soubory musí být zpracovány, než budou data zobrazena koncovému uživateli v Lokacích.

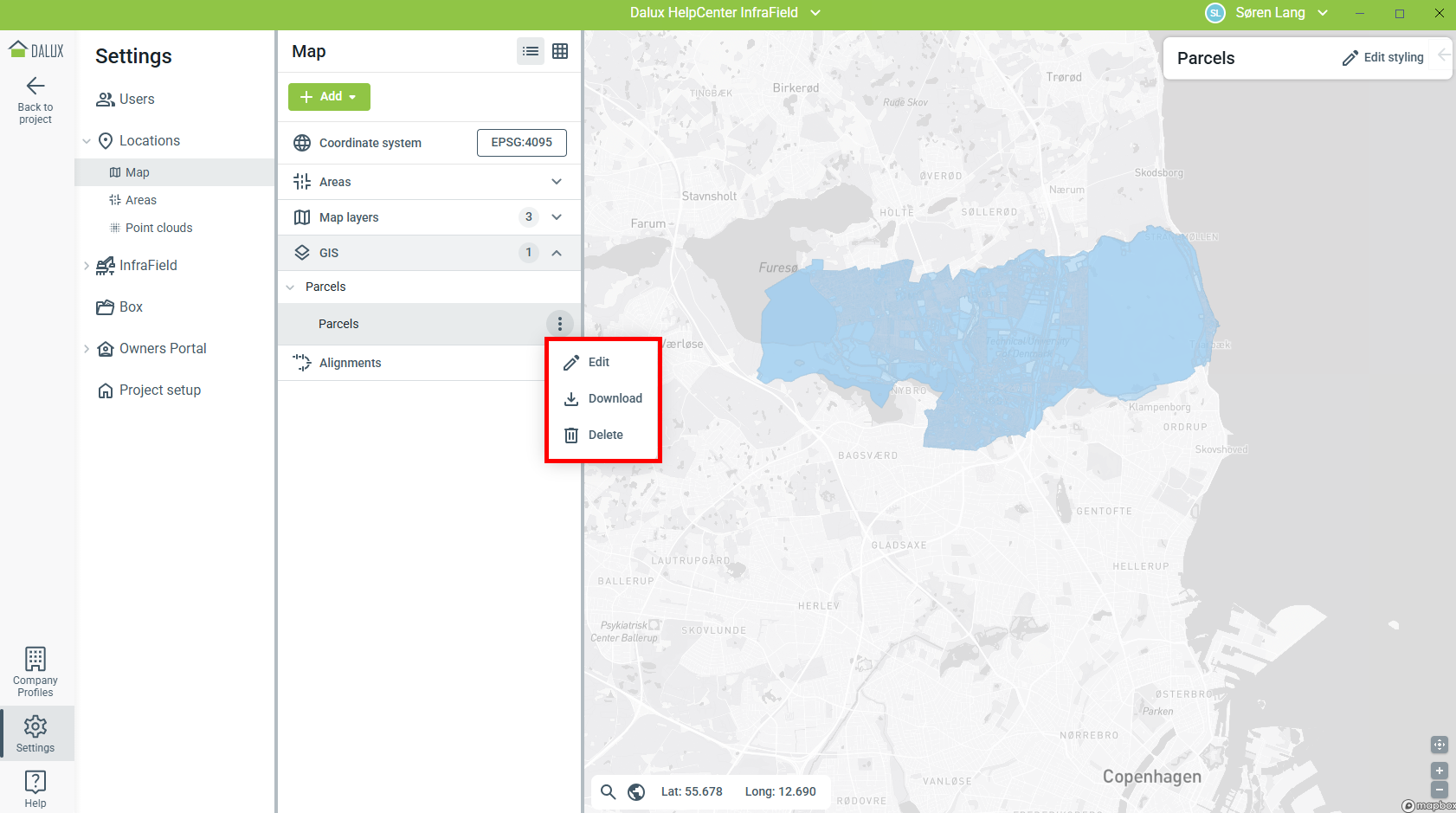

Klikněte na
Upravit
Stáhnout nebo
Smazat soubor.
Smazáním souboru bez jeho nahrání do Boxu bude z projektu trvale odstraněn a nelze jej obnovit. Před provedením smazání si stáhněte veškerá potřebná data.

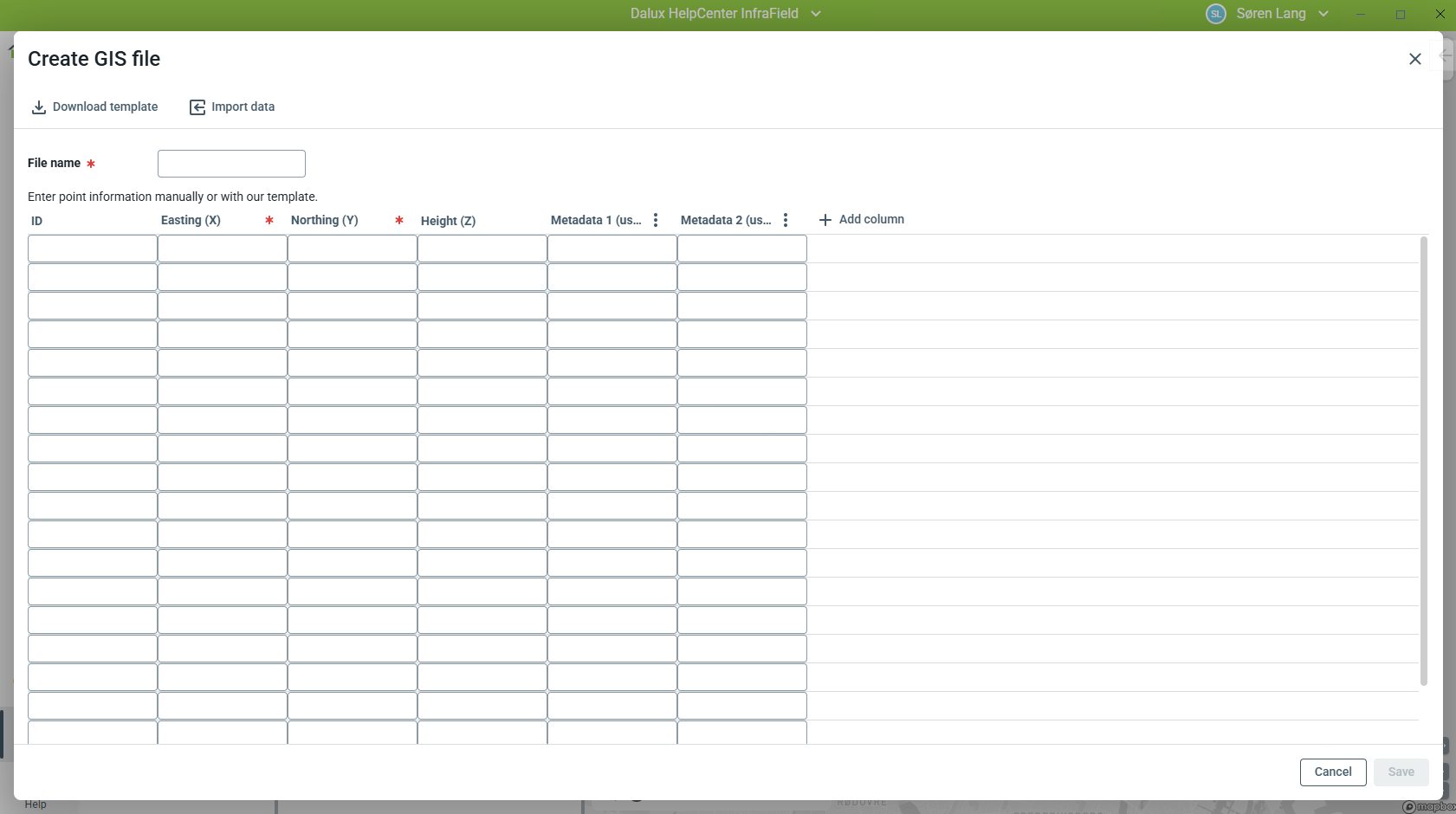

Vytvořit GIS soubor
Tato možnost umožňuje generovat GIS data z textového nebo CSV souboru.
Data můžete zadat přímo do okna nebo stáhnout šablonu, vyplnit ji informacemi a data naimportovat.
Tímto způsobem můžete vytvářet bodová data přímo v Daluxu a budou zobrazována stejně jako ostatní soubory GIS.
V současnosti jsou podporovány pouze body.

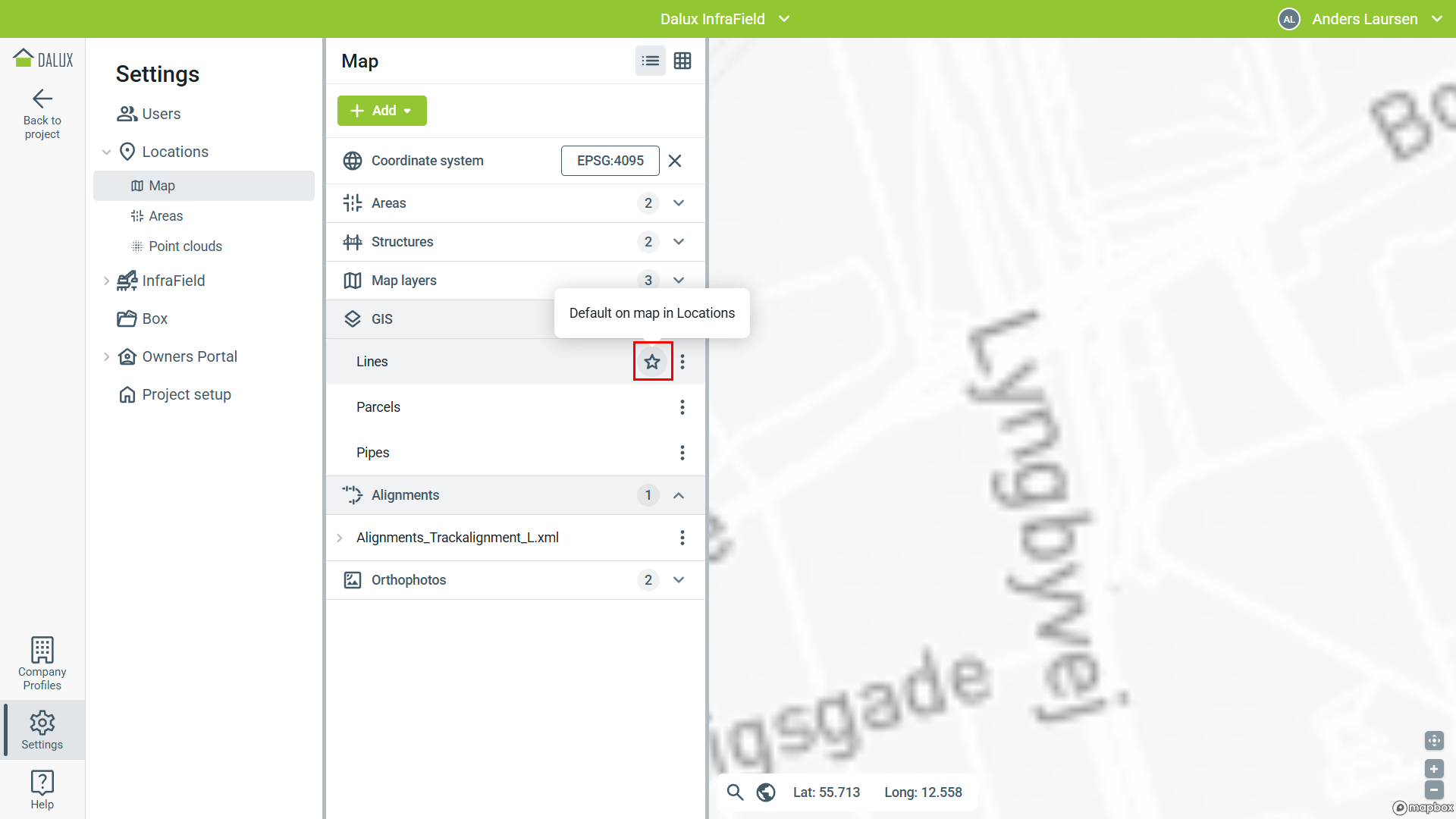

Výchozí zapnuto
Soubory GIS nebo LandXML lze nastavit tak, aby byly pro všechny uživatele viditelné ve výchozím nastavení.
Vyberte hvězdičku vedle názvu souboru, abyste to povolili, a data se automaticky zobrazí, když uživatelé otevřou zobrazení mapy.
Styling GIS

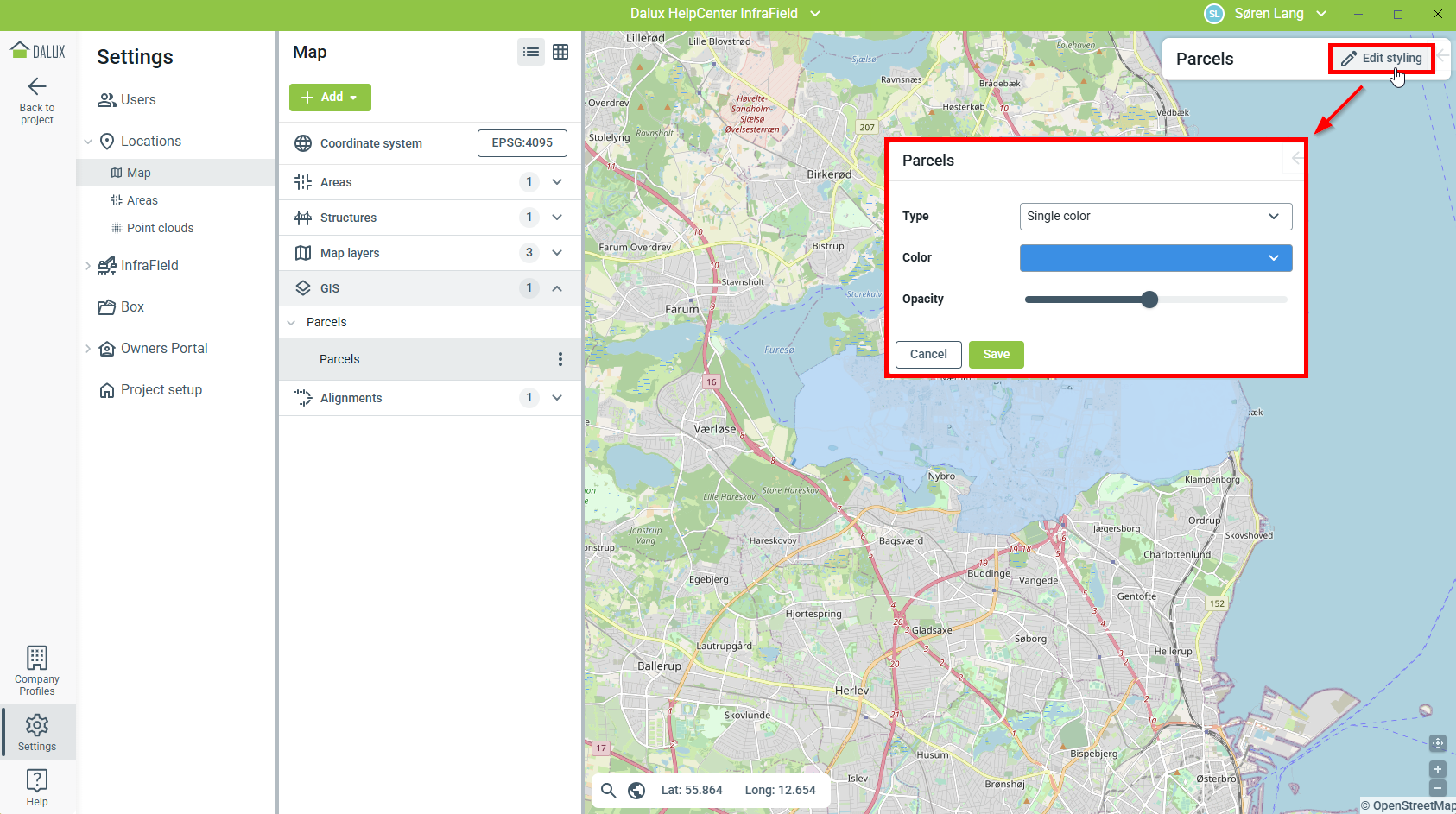

Po přidání GIS souboru můžete upravit jeho styl a vzhled pro koncové uživatele.
Při úpravě stylu prvků GIS můžete volit mezi čarami, body nebo polygony v závislosti na typech geometrie obsažených v GIS souboru.
Všimněte si, že jakýkoli styl bude ovlivňovat pouze aktuálně vybraný soubor.
Čáry lze stylovat podle barvy, typu čáry a šířky, které se mohou lišit podle vybraného typu (viz níže). Průhlednost se aplikuje jednotně na všechny čáry bez ohledu na typ.
Body lze stylovat podle barvy, symbolu a velikosti, které se také mohou lišit podle typu.
Průhlednost se aplikuje konzistentně na všechny body bez ohledu na typ.
Štítky lze volitelně zobrazit na základě vybrané vlastnosti.
Polygony lze stylovat podle barvy, která se může lišit podle typu.
Průhlednost se aplikuje jednotně na všechny polygony bez ohledu na typ.
Typ
Můžete vybrat jeden ze tří typů: Jednobarevné, Kategorizované nebo Odstupňované, které určí, jak se budou data zobrazovat uživatelům.
Průhlednost a štítky nejsou touto volbou ovlivněny a budou aplikovány konzistentně.

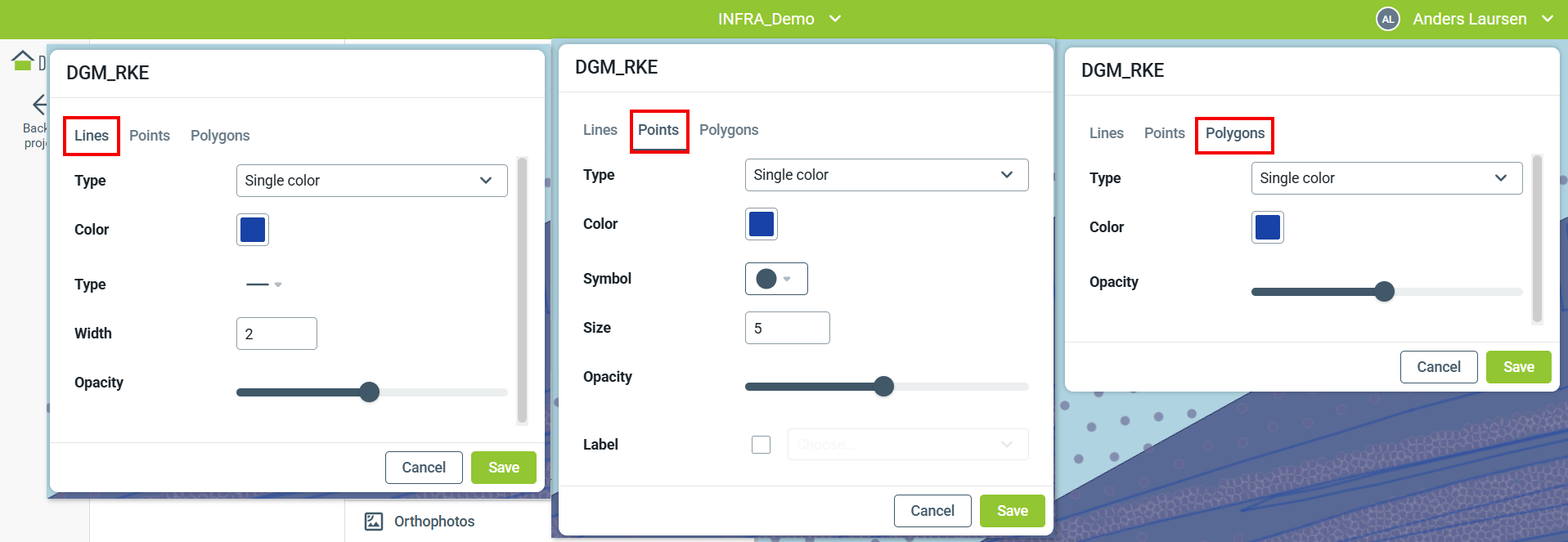

Jednolitá barva:
Všechny prvky mají stejný vzhled.

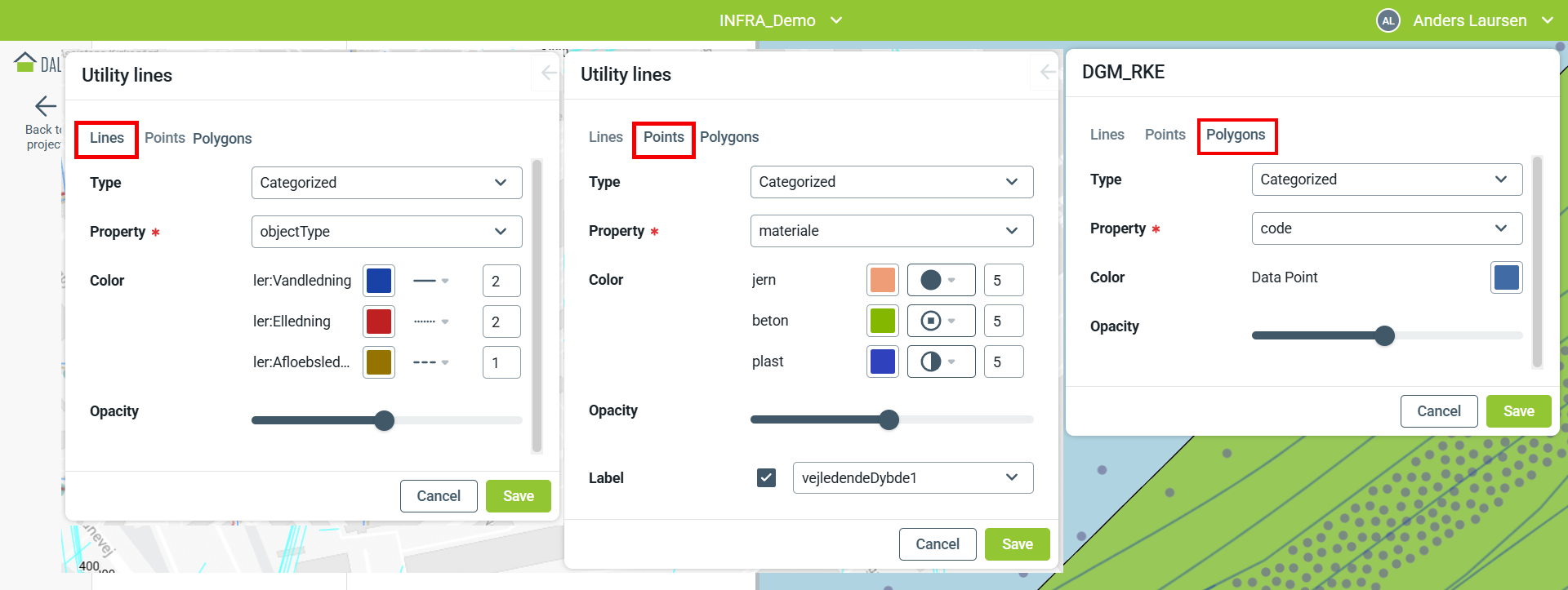

Kategorizováno
Vzhled prvků je založen na hodnotě vlastnosti z GIS souboru. Každá vlastnost může mít vlastní barvu, typ/symbol a tloušťku/velikost.

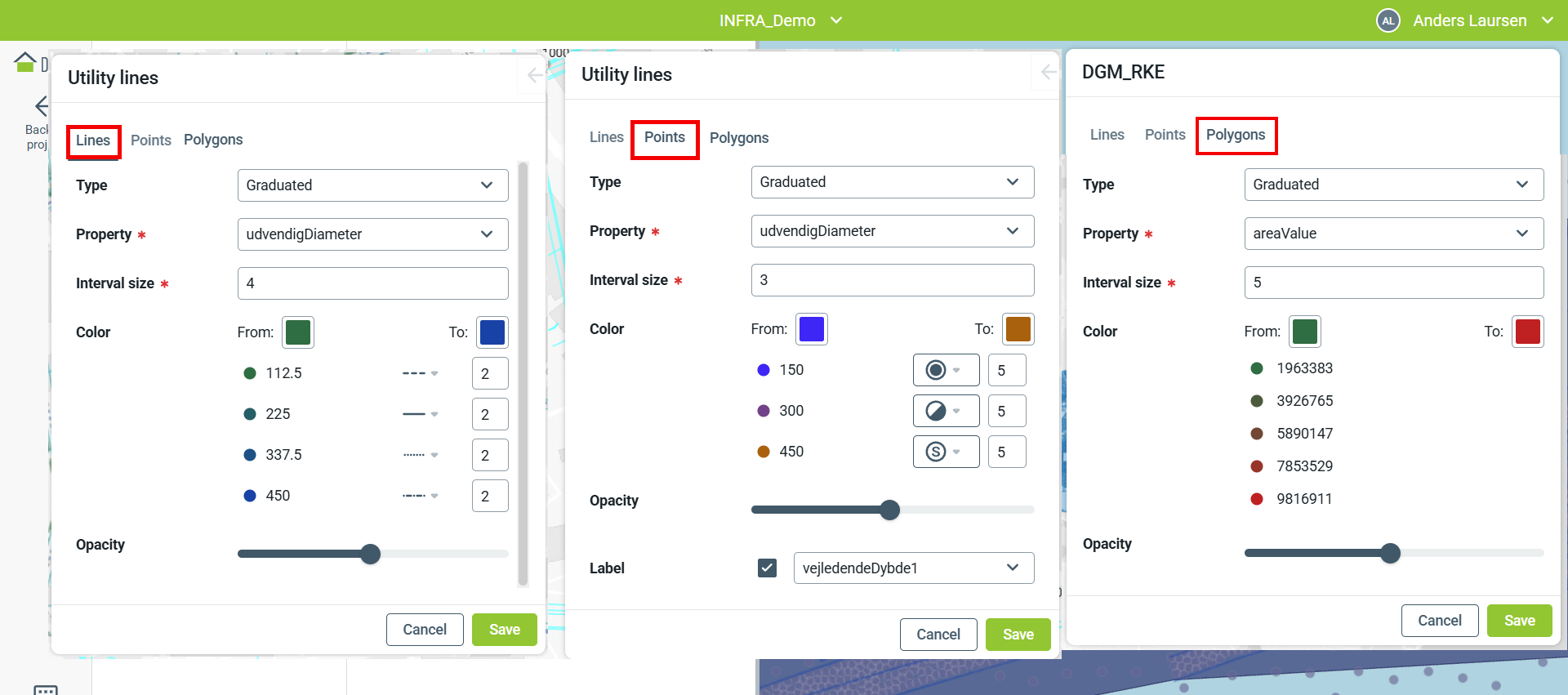

Odstupňováno
Vzhled prvků je založen na hodnotě vlastnosti z GIS souboru v rámci vlastního intervalu.
'Velikost intervalu' určuje počet kategorií a rozsah hodnot.
'Barva od' se použije pro nejnižší hodnotu a 'Barva do' pro nejvyšší.
Barvy pro mezilehlé intervaly vytvářejí gradient, přičemž každý interval má vlastní typ/symbol a tloušťku/velikost.
Více informací
Pokud se chcete dozvědět více o používání mapy v InfraField, přečtěte si tyto články:
