Trasy jsou nedílnou součástí liniových infrastrukturních projektů, jako jsou železnice nebo silnice.
V Daluxu je lze použít k přidání staničení, vytváření vyrovnaných úseků zón, výpočtu množství a mnoha dalším účelům.
Trasy lze nahrát jako soubor LandXML nebo jako součást IFC souboru.
O podporovaných formátech si můžete přečíst v tomto článku: Podporované datové formáty v InfraFieldu
Nahrát soubory tras

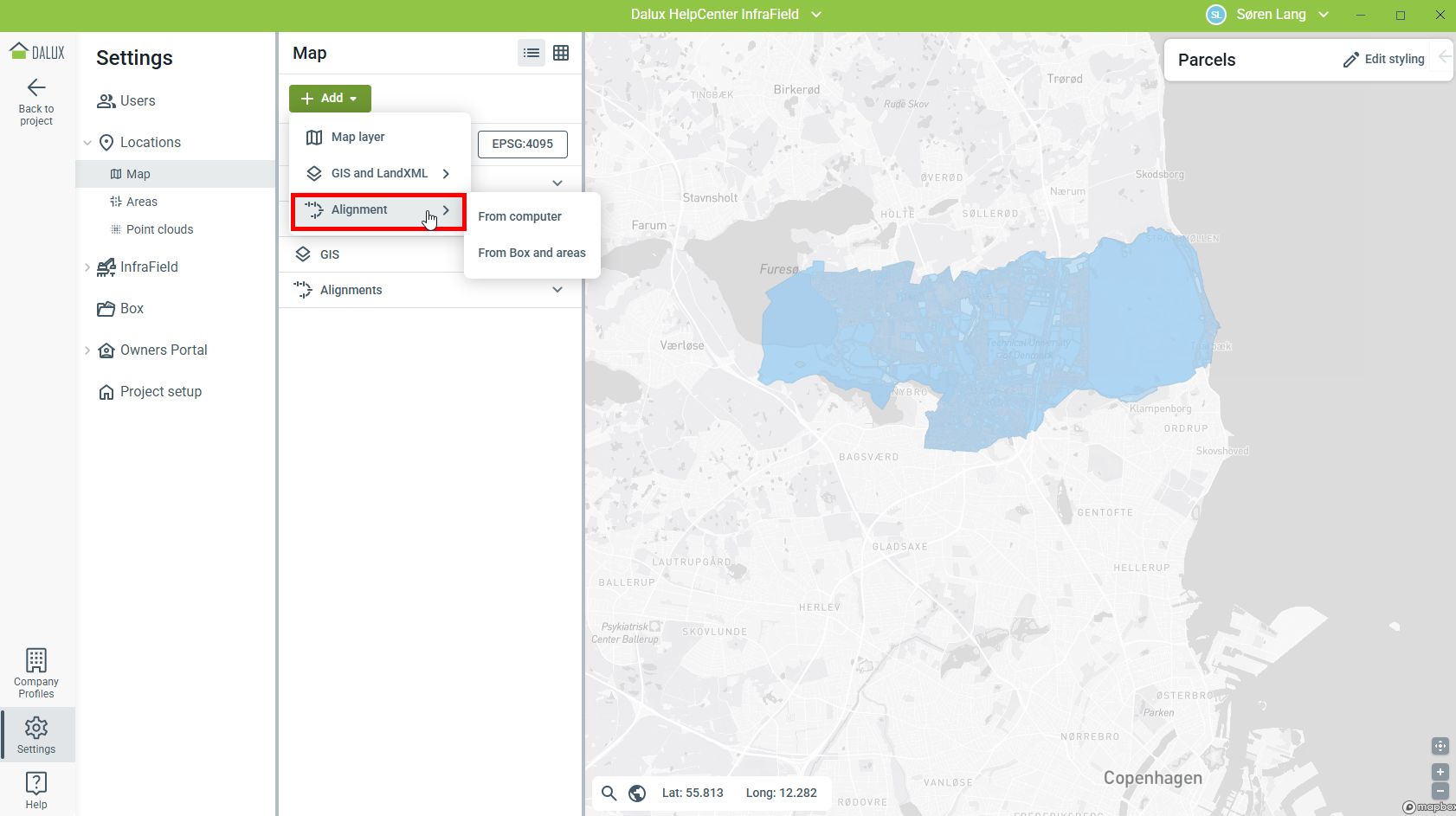

Chcete-li přidat nový soubor trasy do lokací, přejděte na:
Nastavení
Lokace
Mapa
Přidat
Trasa.
Vyberte soubor ze složky v Dalux Boxu nebo zvolte nahrání souboru trasy z vašeho počítače.
Trasy lze také přidat z IFC souborů, které byly přidány do oblastí, pokud obsahují data o trase. Tyto IFC soubory budou zobrazeny společně se soubory z Dalux Box, což usnadní výběr všech relevantních souborů najednou.
Pokud mají soubory trasy nebo IFC soubory více tras, lze je všechny importovat najednou.

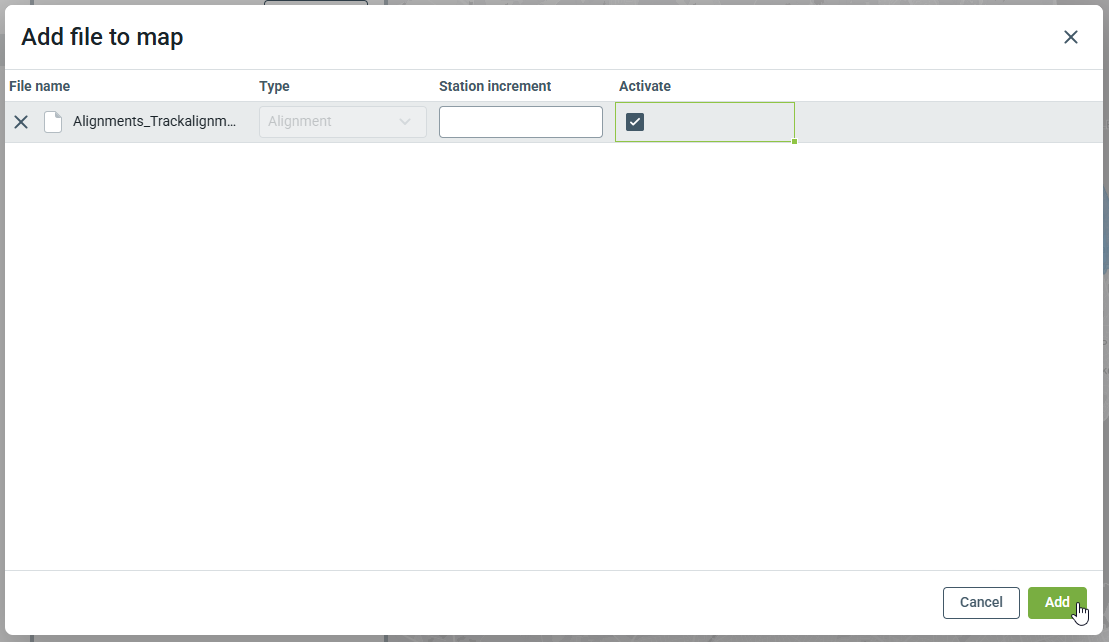

Staniční přírůstky: Na základě geometrie trasy můžete přidat přírůstky pro označování trasy na mapě a ve 3D zobrazení. To zlepší navigaci a umožní vám snáze vytvářet příčné řezy.
Zadejte požadované přírůstky jako číslo (minimálně 5) a Dalux tyto přírůstky vytvoří v metrech.
Aktivovat: Zaškrtněte toto políčko pro aktivaci těchto tras a jejich zobrazení v Lokace.

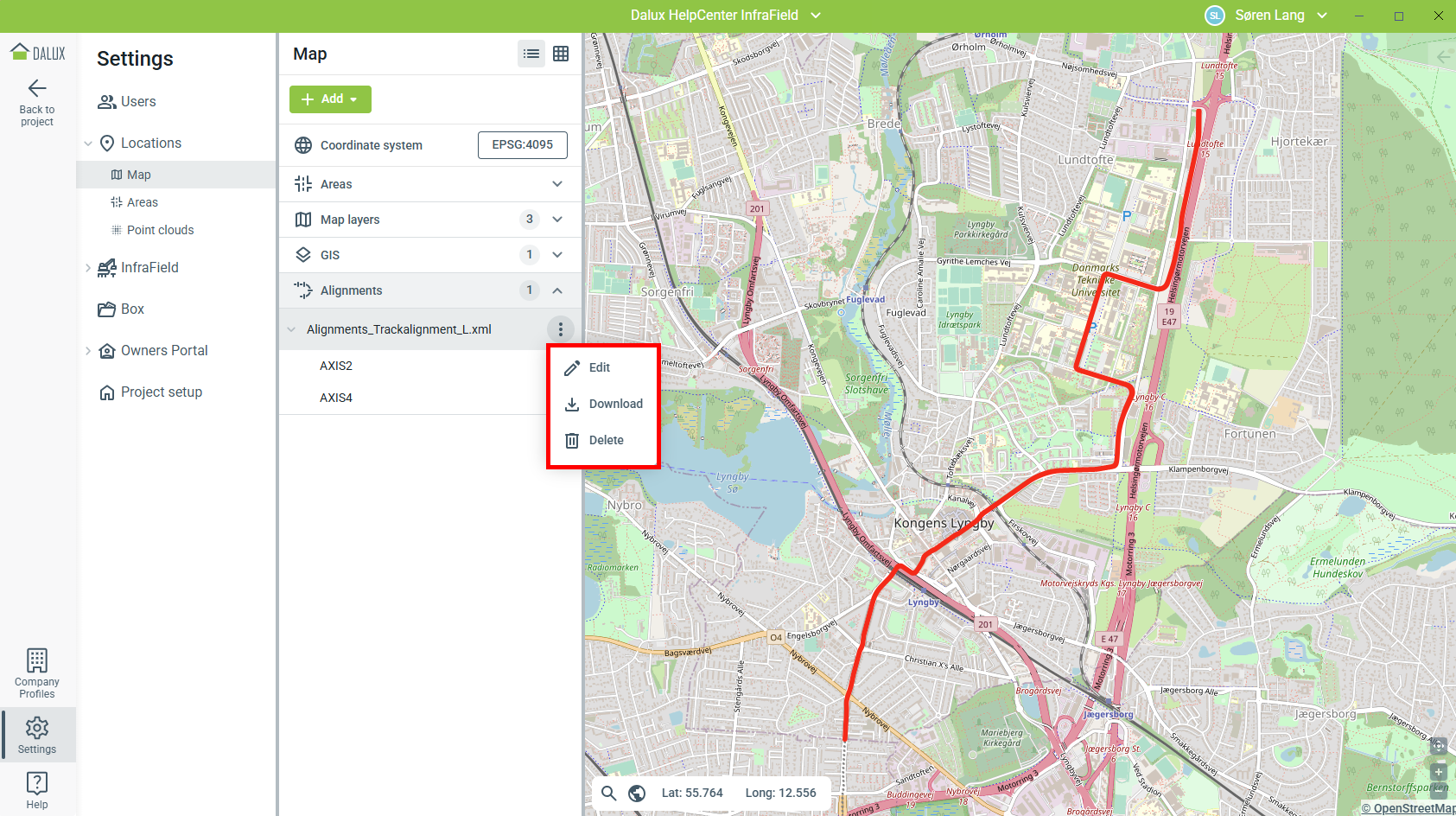

Soubory jsou zobrazeny v nastavení Mapy a každá trasa ze souboru je zobrazena níže.
Použijte ikonu k
Upravit,
Stáhnout, nebo
Smazat soubor.

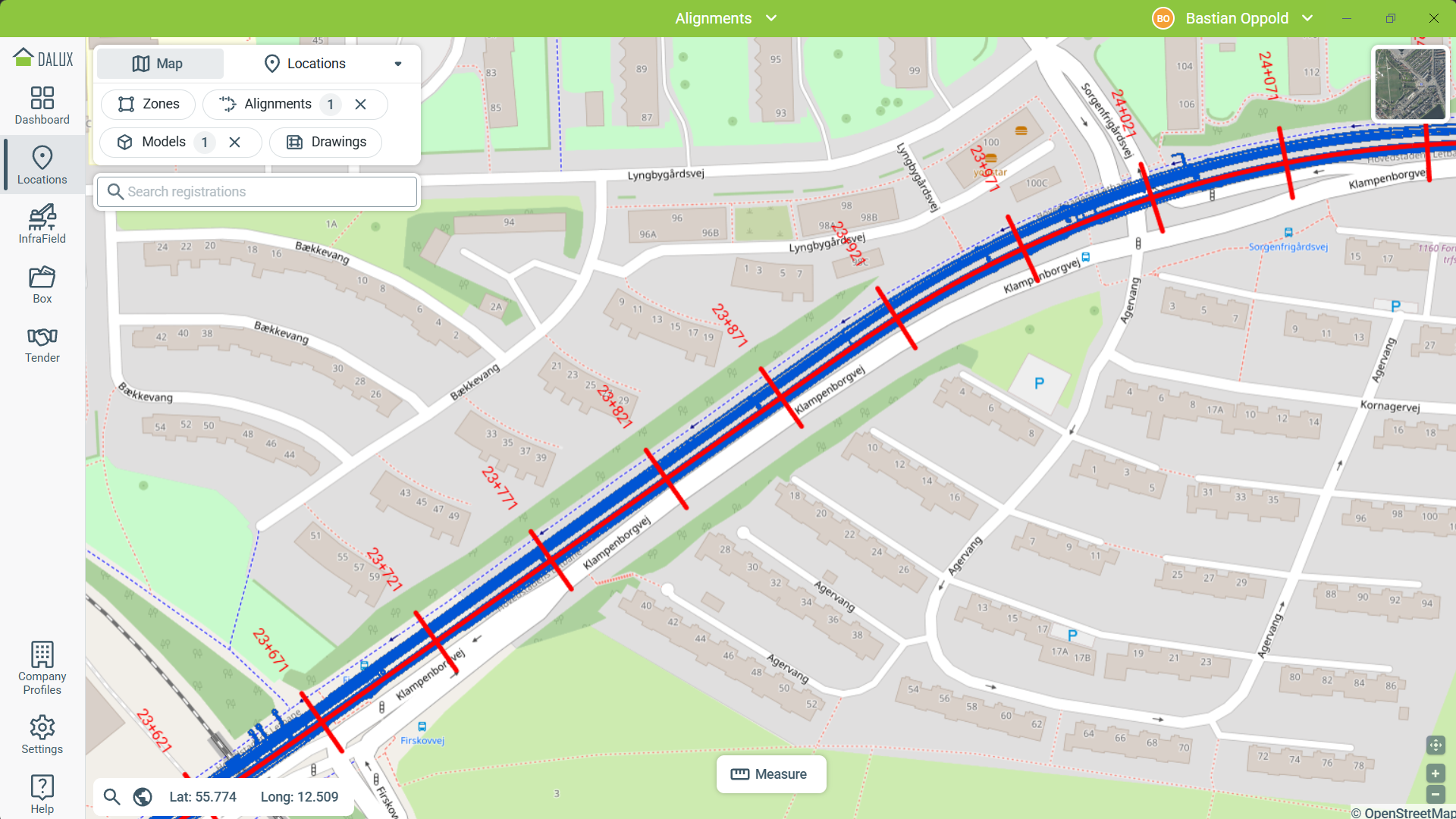

Poté, co jste úspěšně nahráli trasy do svých lokací, jsou k dispozici uživatelům pro navigaci a vytváření příčných řezů a můžete je použít k vytvoření zón nebo výpočtu množství.
Více informací
Přečtěte si více o různých použitích tras v InfraField v následujících článcích:
Jak používat mapy v InfraField na desktopu
